BEDIENUNGSANLEITUNG TS 200 WW Cameo

DMX CONTROL 63 DEUTSCH SICHERHEITSHINWEISE 13-14 EINFÜHRUNG 14

AUFSTELLUNG UND MONTAGE 19

FLÜGELBEGRENZER UND FILTERRAHMEN MONTIEREN /

DEMONTIEREN 19 DMX TECHNIK 20 TECHNISCHE DATEN 21 HERSTELLERERKLÄRUNGEN 22 DMX STEUERUNG 63 FRANCAIS

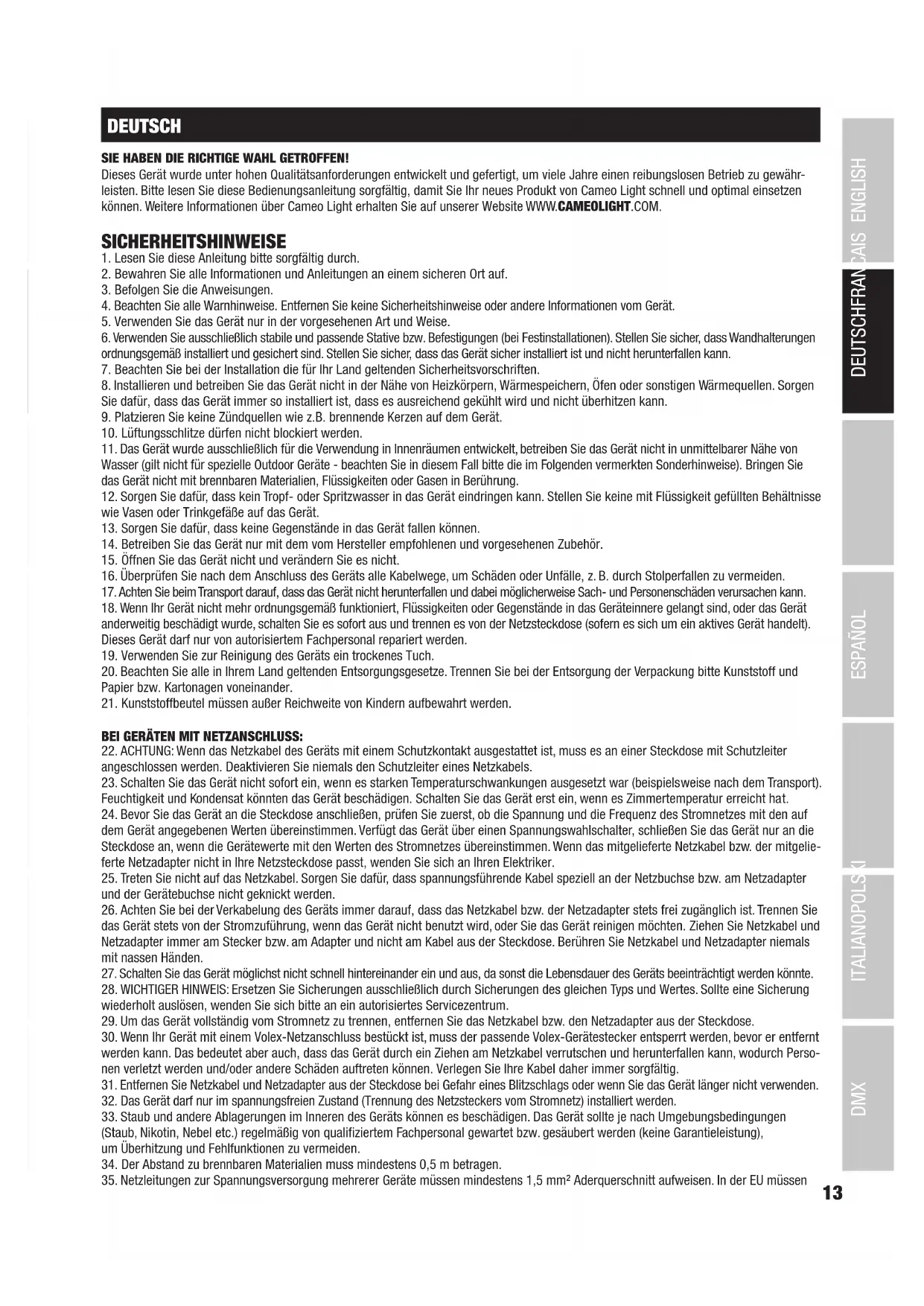

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. 12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS: 22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelie- ferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Perso- nen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

32. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.

33. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.

34. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.

35. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen14 DMX ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten. ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten. Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt. VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE! 1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet.

2. Blicken Sie niemals, auch nicht kurzzeitig, direkt in den Lichtstrahl.

3. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.

4. Stroboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskopeffekte eingesetzt werden. EINFÜHRUNG STEUERUNGSFUNKTIONEN 1-Kanal, 3-Kanal, 5-Kanal DMX-Steuerung Master / Slave Betrieb Standalone Funktionen

EIGENSCHAFTEN CLTS100WW

1 x High Power 100W Warmweiß-LED. 14° - 38° Abstrahlwinkel, manueller Zoom. PWM Frequenz einstellbar. DMX-512 Steuerung. RDM enabled. Manuelle Steuerung. 16 Bit Dimming. Master- / Slave-Betrieb. Betriebsspannung 100V - 240V AC / 50 - 60Hz. Leistungsaufnahme 120W. Montagebügel, Filterrahmen und Flügelbegrenzer inklusive.

EIGENSCHAFTEN CLTS200WW

1 x High Power 180W Warmweiß-LED. 14° - 38° Abstrahlwinkel, manueller Zoom. PWM Frequenz einstellbar. DMX-512 Steuerung. RDM enabled. Manuelle Steuerung. 16 Bit Dimming. Master- / Slave-Betrieb. Betriebsspannung 100V - 240V AC / 50 - 60Hz. Leistungsaufnahme 200W. Montagebügel, Filterrahmen und Flügelbegrenzer inklusive. Die Scheinwerfer verfügen über den RDM-Standard (Remote Device Management). Diese Gerätefernverwaltung ermöglicht die Statusabfrage und Konfiguration von RDM-Endgeräten über einen RDM-fähigen Controller.15 DMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

POWER IN Blaue Power Twist Netzbuchse. Betriebsspannung 100 - 240V AC / 50 - 60Hz.

POWER OUT Weiße Power Twist Netzbuchse für die Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet.

FUSE Sicherungshalter für 5 x 20mm Feinsicherungen. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten (TS100WW: T2A/250V, TS200WW: T3A/250V). Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

DMX IN Männliche 3-Pol bzw. 5-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult).

DMX OUT Weibliche 3-Pol bzw. 5-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals.

BELEUCHTETES LC-DISPLAY Anzeige der aktuell aktivierten Betriebsart und der Menüpunkte im Bearbeitungsmenü.

BEDIENTASTEN MENU - Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Durch wiederholtes Drücken gelangen Sie zurück zur Hauptanzeige. ENTER - Ermöglicht einen Wert zu ändern und Wertänderungen zu bestätigen. UP und DOWN Tasten - Auswählen der einzelnen Menüpunkte im Auswahl-Menü und in den Untermenüs (Betriebsart, Systeminformationen usw.). Ändern eines Werts, wie z.B. die DMX-Adresse.16 DMX ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH

ZOOM Rändelknopf zum Einstellen der Lichtkegelgröße (Rechtsanschlag = minimale Lichtkegelgröße, Linksanschlag = maximale Lichtkegelgröße).

SICHERUNGSÖSE Überkopfmontage darf nur von dafür ausgebildetem Personal durchgeführt werden. Der Scheinwerfer ist dabei mit einem geeigneten Sicherungsseil gegen Herabfallen zu sichern. BEDIENUNG HINWEIS: Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs nacheinander verschiedene Informationen im Display angezeigt: „Update Wait...“ (nur für Servicezwecke), „WELCOME TO CAMEO“, und die Software-Version. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor angewählt war, wird aktiviert.

HAUPTANZEIGE DMX BETRIEBSART

In der oberen Zeile des Displays wird „DMX Addr“ angezeigt und in der unteren Zeile die aktuell eingestellte DMX-Startadresse. Sobald das DMX-Signal unterbrochen wird, fängt das Display an zu blinken, liegt das DMX-Signal wieder an, stoppt das Blinken. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. DMX Addr

HAUPTANZEIGE STANDALONE BETRIEBSART

In der unteren Zeile des Displays wird die aktuell aktivierte Standalone Betriebsart angezeigt (Slave, Static). Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. Slave Static17 DMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI

DMX BETRIEBSART EINSTELLEN

Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Mode“ (untere Zeile) aus und bestätigen mit ENTER. Wählen Sie wiederum mit Hilfe von UP und DOWN den Untermenüpunkt „DMX“ aus und bestätigen mit ENTER. Nun können Sie den gewünschten DMX-Modus mit Hilfe von UP und DOWN auswählen (1CH, 3CH, 5CH) und die Auswahl mit ENTER bestätigen. Drücken Sie wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. Tabellen mit der Kanalbelegung der verschiedenen DMX-Modi finden Sie in dieser Anleitung unter DMX STEUERUNG. Menu Mode ENTER UP/DOWN Mode DMX DMX Mode 1CH DMX Mode 3CH DMX Mode 5CH ENTER UP/DOWN / / ENTER DMX-STARTADRESSE EINSTELLEN Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „DMX Addr“ aus und bestätigen mit ENTER. Nun können Sie die DMX-Startadresse wunschgemäß mit Hilfe von UP und DOWN einstellen. Bestätigen Sie die Eingabe mit ENTER und drücken 1x auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. Ist die Hauptanzeige aktiviert, ist die Änderung der DMX-Startadresse nun per Direktzugriff möglich (Taster UP und DOWN). Menu DMX Addr ENTER UP/DOWN DMX Addr

ENTER STATISCHE BETRIEBSART Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Mode“ aus, bestätigen mit ENTER und wählen abermals mit Hilfe der Taster UP und DOWN den Menü-Punkt „Static“ aus. Bestätigen Sie 2x mit ENTER. Nun können Sie die Helligkeit des Scheinwerfers mit Werten von 000 (Blackout) bis 255 (maximale Helligkeit) wunschgemäß mit Hilfe von UP und DOWN einstellen. Bestätigen Sie die Eingabe mit ENTER und drücken wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. Ist die Hauptanzeige aktiviert, ist das Einstellen der Helligkeit nun per Direktzugriff möglich (Taster UP und DOWN). Menu Mode ENTER UP/DOWN Mode Static ENTER Static Dimmer Dimmer 000-255 ENTER ENTER UP/DOWN SLAVE-BETRIEB Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Mode“ (untere Zeile) aus und bestätigen mit ENTER. Wählen Sie wiederum mit Hilfe von UP und DOWN den Untermenüpunkt „Slave“ aus und bestätigen mit ENTER. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell) mit Hilfe eines DMX-Kabels und aktivieren Sie in der Master-Einheit die Standalone Betriebsart Static. Nun folgt die Slave-Einheit der Master-Einheit. Drücken Sie wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. Menu Mode ENTER UP/DOWN Mode Slave ENTER GERÄTEEINSTELLUNGEN Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Settings“ aus und bestätigen mit ENTER. Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenü-Punkte (siehe Tabelle, Auswahl mit UP und DOWN, bestätigen mit ENTER). Drücken Sie wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt.18 DMX ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH Settings Display = Display-Beleuchtung Backlight ON permanent an Backlight Off Deaktivierung nach ca. 30 Sekunden Inaktivität DMX Fail = Betriebszustand bei DMX Signal Unterbrechung Hold letzter DMX-Befehl wird gehalten Blackout aktiviert Blackout DimCurve = Dimmerkurve Linear Die Lichtintensität steigt linear mit dem DMX-Wert an Exp Die Lichtintensität lässt sich im unteren DMX-Wertbereich fein und im oberen DMX-Wertbereich grob einstellen Log Die Lichtintensität lässt sich im unteren DMX-Wertbereich grob und im oberen DMX-Wertbereich fein einstellen S-Curve Die Lichtintensität lässt sich im unteren und oberen DMX-Wertbereich fein und im mittleren DMX-Wertbereich grob einstellen DimResp. = Dimmverhalten LED Der Strahler reagiert abrupt auf Änderungen des DMX-Werts Halogen Der Strahler verhält sich ähnlich einem Halogenstrahler mit sanften Helligkeitsänderungen PWM = LED PWM Frequenz 650Hz Einstellen der LED PWM Frequenz 1530Hz 3600Hz 25000Hz linear DMX-Wert Lichtintensität exponentiell DMX-Wert Lichtintensität logarithmisch DMX-Wert Lichtintensität S-Kurve DMX-Wert Lichtintensität Dimmerkurven GERÄTEINFORMATIONEN Durch Drücken auf MENU gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Taster UP und DOWN wählen Sie nun den Menü-Punkt „Sys Info“ aus und bestätigen mit ENTER. Daraufhin gelangen Sie in das Untermenü zum Anzeigen der Geräteinformationen. Benutzen Sie wiederum die Taster UP und DOWN, um den gewünschten Untermenüpunkt anzuwählen und die Information dann mit ENTER abzurufen (siehe Tabelle). Drücken Sie wiederholt auf MENU, um zur Hauptanzeige zurückzugelangen. Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. Sys Info Temp = Temperaturanzeige der LED-Einheit Temp LED xxC / xxF Temp C°/F° °C (= Anzeige in Grad Celsius) °F (= Anzeige in Grad Fahrenheit) Op.Hours = Betriebsdaueranzeige Hour xxxh Anzeige der Gesamtbetriebsdauer in Stunden Firmware = Anzeige der Geräte-Softwareversion Soft Ver V1.xx19 DMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI

AUFSTELLUNG UND MONTAGE

Dank der vier Gummifüße kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe des vormontierten Montagebügels (A) und einer geeigneten Traversenklemme (optional erhältlich). Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Sicherungsöse (B). Nutzen Sie die seitlich angebrachten Hebelschrauben (C) zum Einstellen des vertikalen Abstrahlwinkels. Wichtiger Hinweis: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer. Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen.

Zum Montieren, bzw. Demontieren des Flügelbegrenzers und des Filterrahmens drücken Sie bitte auf den gefederten Verriegelungsbolzen (D) der Haltevorrichtung und klappen sie nach oben. Bringen Sie die Haltevorrichtung danach wieder in die Ursprungsposition, so, dass der Verriegelungsbolzen einrastet. D20 DMX ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu bestücken. DMX-VERBINDUNG: DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMX- kompatibel sind. Für eine optimale Datenübertragung ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse)

des ersten DMX-Geräts (z.B. DMX-Controller).

2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang

(männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiten. Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR. DMX-KABEL: Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen. Steckerbelegung: DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.): Shield

Shield DMX-ABSCHLUSSSTECKER (TERMINATOR): Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt). 3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3 5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5 Steckerbelegung: 3-Pol XLR-Stecker: 5-Pol XLR-Stecker:

DMX-ADAPTER: Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich. Steckerbelegung DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Pin 4 und 5 sind nicht belegt. Steckerbelegung DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020 Pin 4 und 5 sind nicht belegt.21 DMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI TECHNISCHE DATEN Modellnummer: CLTS100WW CLTS200WW Produktart: LED-Scheinwerfer LED-Scheinwerfer Typ: Fresnel Theater Spot mit Zoom-Funktion Fresnel Theater Spot mit Zoom-Funktion Farbspektrum: Warmweiß 3100K Warmweiß 3100K CRI: 97 96 TLCI: 97 97 TM-30-15: R f 91; RG 98 Rf 91; RG 98 LED Anzahl: 1 1 LED Typ: 100W 180W LED PWM Frequenz: 650Hz, 1530Hz, 3600Hz, 25kHz (einstellbar) 650Hz, 1530Hz, 3600Hz, 25kHz (einstellbar) Abstrahlwinkel: 14° - 38° 14° - 38° DMX-Eingang: 3-Pol und 5-Pol XLR männlich 3-Pol und 5-Pol XLR männlich DMX-Ausgang: 3-Pol und 5-Pol XLR weiblich 3-Pol und 5-Pol XLR weiblich DMX-Modus: 1-Kanal, 3-Kanal, 5-Kanal 1-Kanal, 3-Kanal, 5-Kanal DMX Funktionen: Dimmer, Dimmer fein, Stroboskop, Dimmerkurve, Dimmverhalten Dimmer, Dimmer fein, Stroboskop, Dimmerkurve, Dimmverhalten Steuerung: DMX512, RDM enabled DMX512, RDM enabled Standalone Funktionen: Dimmer, Master/Slave Dimmer, Master/Slave Bedienelemente: Mode, Enter, Up, Down, Zoom Mode, Enter, Up, Down, Zoom Anzeigeelemente: beleuchtetes 2-Zeilen LC-Display beleuchtetes 2-Zeilen LC-Display Betriebsspannung: 100 - 240 V AC / 50 - 60 Hz 100 - 240 V AC / 50 - 60 Hz Leistungsaufnahme: 120W 200W Beleuchtungsstärke (@ 1m): 52000lx @ 14° 67500lx @ 14° Lichtstrom: 4100lm 6600lm Stromversorgungsan- schluss: INPUT: Blaue Power Twist Buchse OUTPUT: Weiße Power Twist Buchse (Max. 7A) INPUT: Blaue Power Twist Buchse OUTPUT: Weiße Power Twist Buchse (Max. 6A) Sicherung: T2A / 250V (5 x 20 mm) T3A / 250V (5 x 20 mm) Umgebungstemperatur (in Betrieb): 0°C - 40°C 0°C - 40°C Relative Luftfeuchtigkeit: < 80%, nicht kondensierend < 80%, nicht kondensierend Gehäusematerial: Metall Druckguss Metall Druckguss Gehäusefarbe: schwarz schwarz Gehäusekühlung: Temperaturgesteuerter Lüfter Temperaturgesteuerter Lüfter Abmessungen (B x H x T, ohne Montagebügel): 320 x 370 x 310 mm 320 x 370 x 310 mm Gewicht: 7,4kg 7,5kg Weitere Eigenschaften: Filterrahmen, Flügelbegrenzer und Montagebügel im Lieferumfang, manueller Zoom Filterrahmen, Flügelbegrenzer und Montagebügel im Lieferumfang, manueller Zoom22 DMX ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufactu- rers-Declarations-CAMEO_DE_EN_ES_FR.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden. CE-Konformität Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com. Des Weiteren können Sie diese auch unter [e-mail] anfragen.23 DMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI FRANCAIS Vous avez fait le bon choix! Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées: il garantit des années de fonctionnement sans problème.Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil Cameo Light de façon optimale. Vous trouverez davantage d‘informations à propos de Cameo Light sur notre site Web: WWW.CAMEOLIGHT.COM.
