OPUS SP5 FC - Lampe Cameo - Kostenlose Bedienungsanleitung

Produkttyp	Professioneller LED-Moving-Head
Marke	Cameo
Modell	OPUS SP5 FC
Lichtquelle	LED 300 W RGBAL
Abstrahlwinkel	6° - 44° (motorisierter Zoom)
Lichtstrom	9000 lm
Beleuchtungsstärke bei 5 m (eng)	14.000 lx

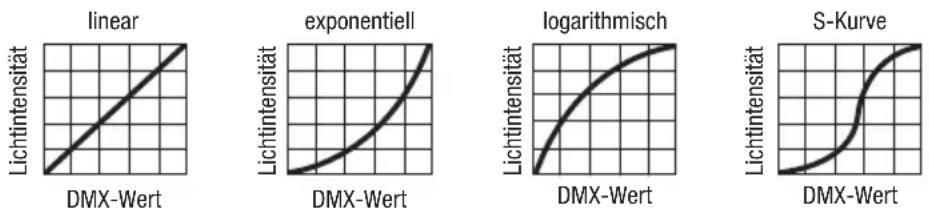

Dimmer	Ja, mit einstellbaren Kurven (linear, exponentiell, logarithmisch, S-Kurve)
Stroboskop	Multifunktion
Gobos	13 + offen (6 drehbar + 7 fest, austauschbar)
Prismen	2 drehbar
Irisblende	Ja
Frostfilter	Ja
Animationsrad	Ja
Lamellen (Shutter)	4, drehbar
Pan-Bewegung	540° oder 630°
Tilt-Bewegung	270°
Motorauflösung	16 Bit
Automatische Positionskorrektur	Ja (einstellbares Feedback)
DMX-Modi	HSI-Std (36 Kanäle), HSI-Ext (49 Kanäle), Direct-Std (39 Kanäle), Direct-Ext (56 Kanäle)
Netzwerkprotokolle	Art-Net, sACN, W-DMX (drahtlos)
DMX-Anschlüsse	XLR 3- und 5-polig IN/OUT
Netzwerkanschlüsse	RJ45 IN/OUT
Stromversorgung	PowerCON TRUE1 IN/OUT (max. 10 A)
Betriebsspannung	100-240 V AC, 50/60 Hz
Leistungsaufnahme	500 W
Sicherung	T5AL / 250 V (5x20 mm)
Display	Farb-Touchscreen, hinterleuchtet, batteriebetrieben
Abmessungen (B x H x T, ohne Bügel)	380 x 710 x 250 mm
Gewicht	28,95 kg
Betriebstemperatur	-15 °C bis 40 °C
Maximale Höhe	2000 m
Kühlung	Heatpipe + temperaturgeregelte Lüfter
Gehäusematerial	Metall und ABS
Befestigung	2 Omega-Bügel im Lieferumfang
Reinigung	Trockenes Tuch, nicht öffnen
Sicherheit	Nicht direkt in die Lichtquelle blicken; Mindestabstand 0,5 m zu brennbaren Materialien
Ersatzteile / Reparatur	Identische Sicherung erforderlich; Gobos austauschbar; Reparatur nur durch autorisiertes Personal

Häufig gestellte Fragen - OPUS SP5 FC Cameo

Wie stelle ich die DMX-Startadresse ein?

Drücken Sie am Hauptbildschirm ENTER, um zum Hauptmenü zu gelangen. Verwenden Sie UP und DOWN, um 'Control' auszuwählen, und drücken Sie ENTER. Wählen Sie mit UP/DOWN 'DMX Address' aus und bestätigen Sie mit ENTER. Verwenden Sie LEFT und RIGHT, um den Wert zu ändern, und ENTER, um zu bestätigen. Drücken Sie zweimal MODE, um zum Hauptbildschirm zurückzukehren.

Wie verwende ich den statischen Modus (Stand Alone)?

Wählen Sie im Hauptmenü 'Control' und dann 'Stand Alone'. Wählen Sie mit UP/DOWN 'Static' aus und bestätigen Sie mit ENTER. Sie können dann direkt die Parameter PAN, TILT, Dimmer, Stroboskop usw. mit Werten von 000 bis 255 einstellen. Verwenden Sie LEFT/RIGHT zum Ändern und ENTER zum Bestätigen. Drücken Sie mehrmals MODE, um zum Hauptbildschirm zurückzukehren.

Wie verbinde ich Geräte im Master/Slave-Modus?

Verbinden Sie die Slave- und Master-Geräte (gleiches Modell und gleiche Firmware-Version) mit einem DMX-Kabel (Master DMX OUT -> Slave DMX IN). Aktivieren Sie am Master den Standalone-Modus 'Auto' oder 'Static'. Das Slave-Gerät folgt dann dem Master. Um den Slave zu konfigurieren, wählen Sie 'Control > Stand Alone > Slave' und bestätigen Sie mit ENTER.

Was tun bei Unterbrechung des DMX-Signals?

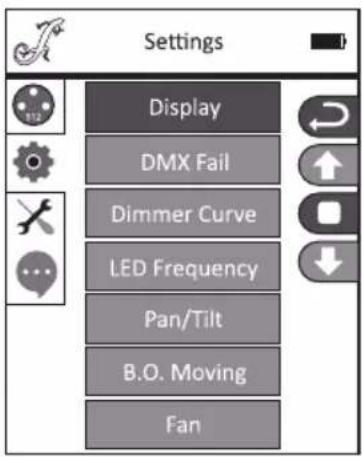

Im Menü 'Settings' können Sie mit der Option 'DMX Fail' das Verhalten wählen: 'Black' (Blackout), 'Hold' (Beibehalten des letzten Befehls) oder 'Auto' (Umschalten in den Automatikmodus). Standardmäßig beginnt das Display zu blinken, um das fehlende Signal anzuzeigen.

Wie aktualisiere ich die Firmware über USB?

Aktivieren Sie im Menü 'Service' die Option 'USB Update', indem Sie sie auf ON stellen. Laden Sie die Firmware von www.cameolight.com herunter, entpacken Sie sie und kopieren Sie die Dateien auf einen USB-Stick (in einen Ordner ohne Sonderzeichen). Trennen Sie das Gerät vom Netz, stecken Sie den USB-Stick in die USB-Schnittstelle und schließen Sie das Gerät wieder an. Navigieren Sie zum Ordner auf dem Stick und bestätigen Sie mit 'ON'.

Wie verriegle ich den Kopf für den Transport?

Trennen Sie das Gerät vom Netz. Zum Sperren der Pan-Bewegung richten Sie den Kopf parallel zur Basis (4 Positionen) und drücken Sie den Sperrhebel in Richtung der Pan-Achse. Zum Sperren der Tilt-Bewegung bewegen Sie den Kopf in eine der 7 Sperrpositionen und drücken Sie den Hebel in Richtung der Tilt-Achse. Vor der Inbetriebnahme beide Verriegelungen lösen.

Welche Sicherheitsvorkehrungen sind wichtig?

Blicken Sie niemals direkt in den Lichtstrahl, auch nicht kurz, und schon gar nicht mit optischen Instrumenten. Halten Sie einen Mindestabstand von 0,5 m zu brennbaren Materialien ein. Verwenden Sie das Gerät nicht in Höhen über 2000 m oder in tropischem Klima. Heiße Teile benötigen nach dem Gebrauch 10 Minuten Abkühlzeit. Beachten Sie die Anschluss- und Erdungshinweise.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes Tuch, um die Außenseite zu reinigen. Öffnen Sie das Gerät niemals. Interne Ablagerungen (Staub, Nikotin) müssen von Fachpersonal gereinigt werden, dies ist nicht durch die Garantie abgedeckt. Achten Sie darauf, die Lüftungsschlitze nicht zu blockieren.

Wie hoch ist der Stromverbrauch des Geräts?

Die Leistungsaufnahme beträgt 500 W. Die Betriebsspannung beträgt 100–240 V AC, 50/60 Hz. Die Sicherung ist vom Typ T5AL/250 V (5x20 mm). Der Stromausgang (Power Out) kann bis zu 10 A liefern, sodass andere Scheinwerfer in Reihe geschaltet werden können, unter Berücksichtigung des Gesamtstromverbrauchs.

Wie konfiguriere ich die Steuerung über Art-Net?

Stellen Sie im Menü 'Control > Network' 'Network Input' auf ON und wählen Sie dann das Protokoll 'ArtNET'. Wählen Sie 'Address', um die IP und Subnetzmaske zu konfigurieren, und 'Universe' von 000 bis 255. Verbinden Sie den RJ45-Port 'NET IN' mit dem Netzwerk. Sie können auch 'DMX Out' aktivieren, um das Netzwerksignal über den DMX-Ausgang zu senden.

BEDIENUNGSANLEITUNG OPUS SP5 FC Cameo

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 20

BEDIENUNG

KONTROLLMENÜ (CONTROL) 23

SYSTEMEINSTELLUNGEN (SETTINGS) 26

SERVICEMENÜ

GERÄTEINFORMATIONEN (INFO) 28

DMX TECHNIK 29

TECHNISCHE DATEN

HERSTELLERERKLÄRUNGEN

DMX

FRANCAIS

MESURES PRÉVENTIVES 33

INTRODUCTION

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE

ET D'AFFICHAGE

MODE D'EMPLOI

PANNEAU DE COMMANDE (CONTROL)

PARAMÈTRES DU SYSTÈME (SETTINGS)

MENU DE SERVICE

INFORMATIONS SUR L'APPAREIL (INFO)

TECHNOLOGIE DMX

CARACTÉRISTIQUES TECHNIQUES

DÉCLARATIONS DU FABRICANT 48

DMX

94

18

20

22

27

30

32

94

35

35

38

39

42

43

44

45

46

94

ESPAÑOL

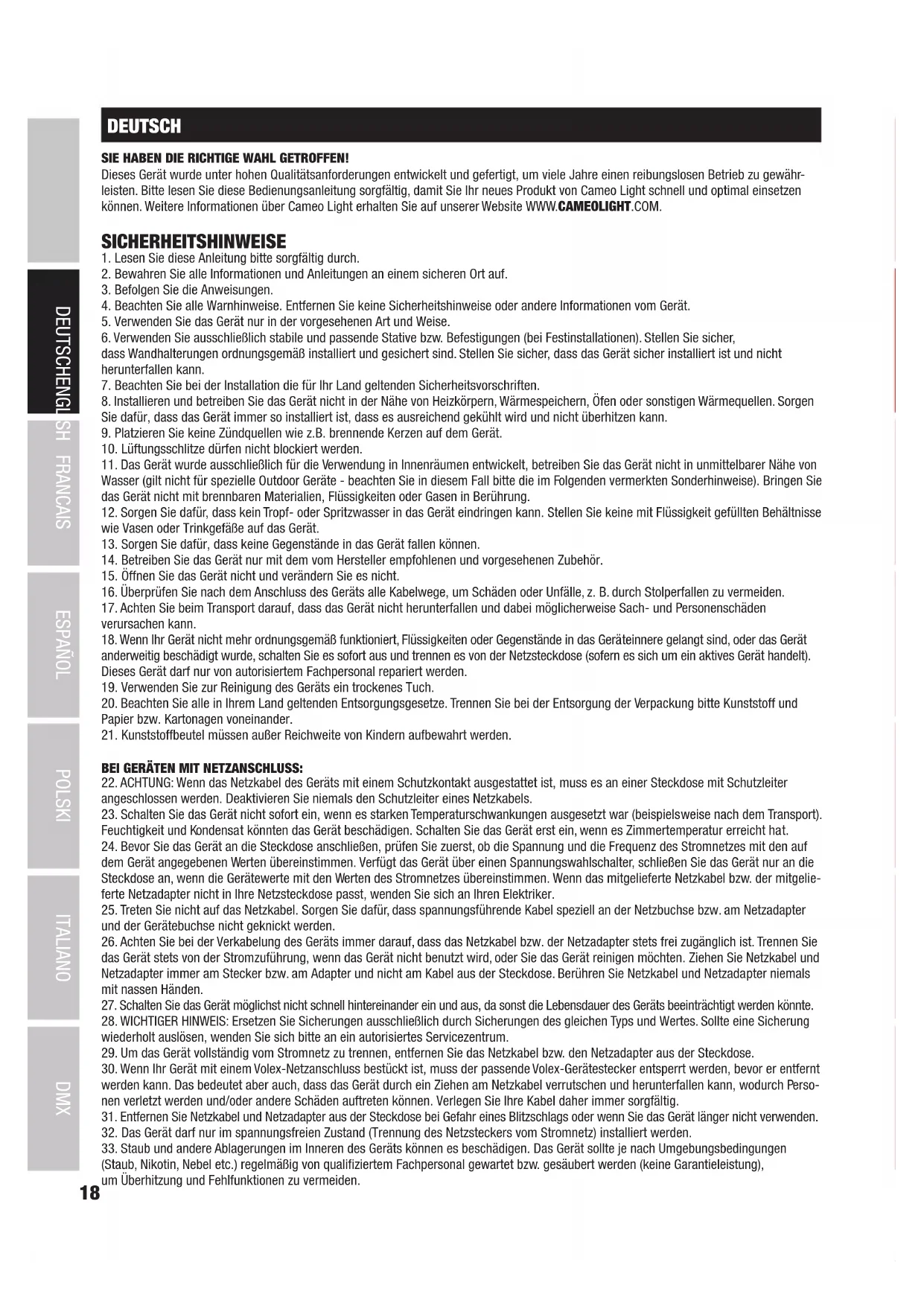

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.
11. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.

12. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.

13. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.

14. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten.

15. Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden.

16. Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen.

17. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht verwendet werden. Das Netzkabel muss durch ein adäquates Kabel oder eine spezielle Baugruppe von einem autorisierten Service-Center ersetzt werden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

Vorsicht! Intensive LED Lichtquelle! Gefahr der Augenschädigung. Nicht in die Lichtquelle blicken.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE!

1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet.
2. Blicken Sie niemals, auch nicht kurzzeitig, direkt in den Lichtstrahl.
3. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.
4. Stroboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskopeffekte eingesetzt werden.

EINFÜHRUNG

MOVING HEAD OPUS SERIE

CLOSP5FC

STEUERUNGSFUNKTIONEN

36-, 49-, 39-, 56-Kanal DMX-Steuerung

Art-Net

sACN

W-DMX™

RDM enabled

Master / Slave Betrieb

Standalone Funktionen

EIGENSCHAFTEN

300W RGBAL LED. Animationsrad. Framing Blades. Goborad 1 mit 6 rotierenden Gobos + offen, Goborad 2 mit 7 fixen Gobos + offen (Gobos austauschbar). 2 rotierende Prismen. Fokussierung und Zoom-Funktion über DMX. Frostfilter und Iris. Multifunktionales Stroboskop. Pan und Tilt Motoren mit 16-Bit Auflösung. Batteriegespeistes Display für netzunabhängige Einstellung. Automatische Positionskorrektur. Temperatur-gesteuerte Lüfter. 3- und 5-polige DMX-Anschlüsse. RJ45 Netzwerkanschlüsse. Wireless DMX™. Neutrik powerCON TRUE1 Netzanschlüsse IN und OUT. 2 Omega-Montagebügel inklusive. Betriebsspannung 100-240V AC. Leistungsaufnahme 500W.

Der Scheinwerfer verfügt über den RDM-Standard (Remote Device Management). Diese Gerätefernverwaltung ermöglicht die Statusabfrage und Konfiguration von RDM-Endgeräten über einen RDM-fähigen Controller.

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

POWER IN: 100-240 V AC 50-60 Hz POWER CONSUMPTION: 500 W - WEIGHT: 28.95 kg FUSE TSAL / 250 V POWER IN POWER OUT NET IN DMX IN DMX OUT 3 1 2 7 4 5 MAX: 10 A Comoe* is a brand of the Adam Hall Group. Adam-Hall-Str: 1 - 61267 Neu-Anespach - Germany DESIGNED AND ENGINEERED IN GERMANY. Assembled in PRC NET OUT DMX IN DMX OUT

1 POWER IN

Neutrik powerCON TRUE1 Netzeingangsbuchse. Betriebsspannung 100 - 240V AC / 50 - 60Hz. Ein geeignetes Netzkabel mit powerCON TRUE1 Gerätestecker befindet sich im Lieferumfang.

2 POWER OUT

Neutrik powerCON TRUE1 Netzausgangsbuchse. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet.

3 FUSE

Sicherungshalter für 5 x 20mm Feinsicherungen. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

DMX IN

Männliche 3- und 5-Pol XLR-Buchsen zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult).

DMX OUT

Weibliche 3- und 5-Pol XLR-Buchsen zum Weiterleiten des DMX-Steuersignals.

NET IN

RJ45 Netzwerk-Anschluss zum Verbinden mit einem Art-Net bzw. sACN Netzwerk. Verwenden Sie für die Einrichtung des Netzwerks Kabel der Kategorie CAT-5e oder besser.

NET OUT

RJ45 Netzwerk-Anschluss zum Verbinden weiterer Art-Net bzw. sACN-fähige Geräte mit dem Netzwerk. Verwenden Sie für die Einrichtung des Netzwerks Kabel der Kategorie CAT-5e oder besser.

ANTENNE FÜR W-DMX™

Die Antenne für die Steuerung per W-DMX™ verbleibt während des Betriebs in der Halterung (= Betriebsposition).

cameo® colours of light OPUS® SP5 FC 9 Cameo Opus SP5 FC Cameo® is a brand of the Adam Hall Group. www.adamhall.com MODE UP 10 LEFT ENTER RIGHT DOWN

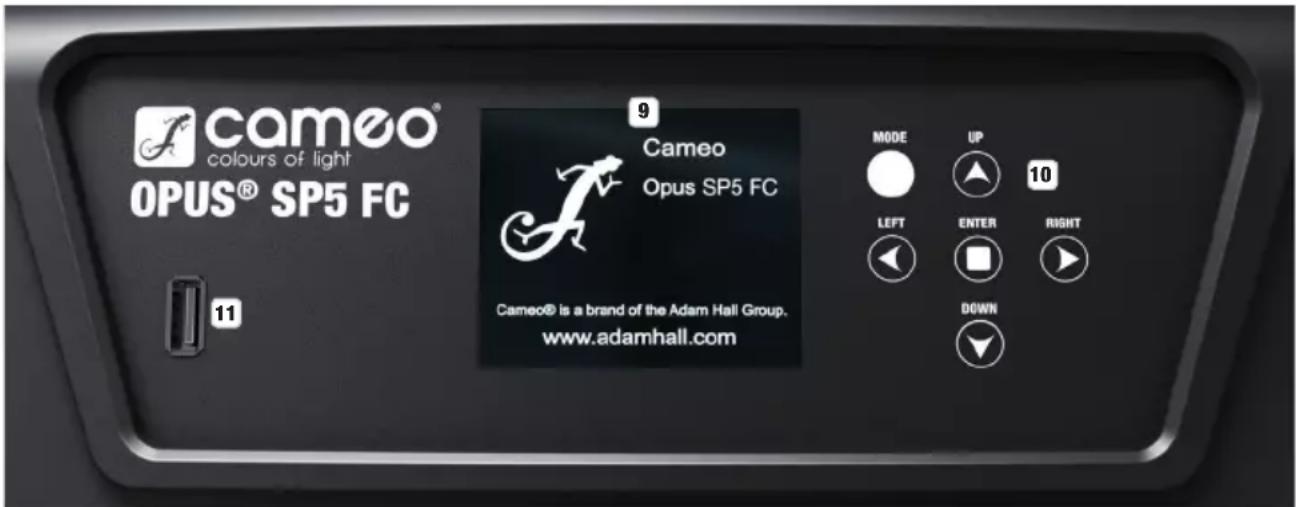

DRUCKEMPFINDLICHES LC-DISPLAY MIT BELEUCHTUNG

Dank des druckempfindlichen LC-Displays kann die Bedienung des Geräts direkt am Display erfolgen (handschuhtauglich). Das Display zeigt die aktuell aktivierte Betriebsart an (Hauptanzeige), die Menüpunkte im Auswahl-Menü und den Zahlenwert bzw. Betriebszustand in bestimmten Menüpunkten. Liegt kein Steuersignal am Gerät an, fängt das Display an zu blinken, das Blinken stoppt, sobald ein Steuersignal anliegt (DMX- und Slave-Betrieb, ArtNet und sACN).

BERÜHRUNGSEMPFINDLICHE BEDIENFELDER

MODE - Durch (wiederholtes) Drücken auf MODE gelangen Sie in der Menüstruktur eine Ebene höher, bis zur Hauptanzeige.

UP ▲ und DOWN ▼ - Auswählen der einzelnen Menüpunkte im Hauptmenü (DMX-Adresse, Betriebsart usw.) und in den Untermenüs. ENTER - Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Im Hauptmenü gelangen Sie durch Drücken auf ENTER auf die Menüebene, auf der Sie Wertänderungen vornehmen können. Wertänderungen bestätigen Sie ebenfalls durch Drücken auf ENTER.

LEFT ◀ und RIGHT ▶ - Verwenden Sie die Bedienfelder, um den Wert eines Menüpunkts, wie z.B. die DMX-Adresse, wunschgemäß zu verändern.

USB-SCHNITTSTELLE

USB-Schnittstelle zum Updaten der Geräte-Firmware. Stellen Sie im Service-Menü den Status bei USB Update auf ON. Laden Sie, sobald verfügbar, die aktuelle Firmware von der Produktseite auf www.cameolight.com, entpacken sie und kopieren die Dateien in einen Ordner ohne Sonderzeichen auf einen USB-Stick. Trennen Sie den Moving Head vom Stromnetz und allen Input-Anschlüssen (DMX / Ethernet), schließen den USB-Stick an der USB-Schnittstelle an und verbinden den Moving Head wieder mit dem Stromnetz. Der USB-Stick wird automatisch erkannt und im Display angezeigt. Navigieren Sie nun zum entsprechenden Ordner auf dem USB-Stick und bestätigen Sie diesen mit „ON“. Die Update-Prozedur beginnt. Entfernen Sie während der Update-Prozedur den USB-Stick nicht und trennen den Moving Head nicht vom Stromnetz.

Das batteriegespeiste Display lässt sich aktivieren, selbst wenn das Gerät nicht am Stromnetz angeschlossen ist. Drücken und halten Sie hierfür MODE für die Dauer von circa 12 Sekunden. Sie können nun netzunabhängig Geräteinformationen auslesen und Systemeinstellungen ändern und abspeichern. Die externe Steuerung des Scheinwerfers wird in diesem Fall nicht aktiviert. Aus diesem Grund wird, auch wenn ein Steuer-Signal am Gerät anliegt, im Display angezeigt, dass kein Steuer-Signal anliegt.

Mechanische Verriegelungsvorrichtung um beim Transport das Verdrehen des Kopfes in horizontaler Richtung zu verhindern. Trennen Sie das Gerät vom Netz, bringen den Kopf parallel zur Basis (4 Positionen) und drücken den Arretierhebel zum Verriegeln in Richtung Pan-Drehachse. Entriegeln Sie die Vorrichtung vor Inbetriebnahme des Geräts.

13 TILT LOCK

Mechanische Verriegelungsvorrichtung um beim Transport das Verdrehen des Kopfes in vertikaler Richtung zu verhindern (7 Positionen). Trennen Sie das Gerät vom Netz und schieben den Arretierhebel zum Verriegeln in Richtung Tilt-Drehachse, bewegen Sie dabei den Kopf des Geräts auf vertikaler Ebene, bis eine der 7 Rastpositionen gefunden ist und der Arretierhebel einrastet. Entriegeln Sie die Vorrichtung vor Inbetriebnahme des Geräts.

BEDIENUNG

HINWEISE

Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs und des Motoren-Resets nacheinander „Software Update Please Wait...“ und das Cameo Logo mit Informationen zum Gerätemodell im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor angewählt war, wird aktiviert.

Die Bedienung des Scheinwerfers erfolgt zum einen mit Hilfe der berührungsempfindlichen Bedienfelder neben dem Display, zum anderen kann das druckempfindliche Display (handschuhtauglich) selbst genutzt werden, um alle Menüpunkte zu erreichen und Einstellungen intuitiv nach Wunsch vorzunehmen. Informationen dazu, welches Bedienelement im Display und welches Bedienfeld neben dem Display die gleiche Funktion haben, finden Sie in der nebenstehenden Tabelle.

Nachfolgend wird die Bedienung mit Hilfe der Bedienfelder neben dem Display beschrieben.

Display Bed	enfeld
	MODE
	UP
	ENTER
	DOWN
	LEFT
	RIGHT

HAUPTANZEIGE

In der oberen Zeile des Displays wird angezeigt, ob und welches Steuersignal am Gerät anliegt, in der Zeile darunter die aktuell aktivierte Betriebsart (HSI-Std, HSI-Ext, Direct-Std, Direct-Ext, Static, Auto, Slave) und gut sichtbar in der Mitte die DMX-Startadresse oder die entsprechende Betriebsart (im Beispiel DMX-Startadresse 001). Sobald das Steuer-Signal unterbrochen wird, beginnen die Zeichen im Display zu blinken und hinter „Signal“ in der oberen Zeile wird „None“ angezeigt (kein Signal), liegt das Steuer-Signal wieder an, wechselt das Display wieder zur Hauptanzeige. Die Display-Anzeige kann um 180° gedreht werden, indem Sie auf das berührungsempfindliche Bedienfeld DOWN tippen, ist die Display-Anzeige bereits um 180° gedreht, tippen Sie auf das Bedienfeld UP, um die Display-Anzeige wieder zur Standard-Abbildung zu bringen. Die Display-Anzeige kann ebenfalls um 180° gedreht werden, indem Sie auf das „Dach-Symbol“ im druckempfindlichen Display drücken.

Anzeige des Eingangs-Signals DMX-Modus bzw. Betriebsart Signal:DMX User Mode:Direct-Ext Displaybatterie-Status Display-Anzeige um 180° drehen DMX-Startadresse bzw. Betriebsart 001 Informationen zum Gerätemodell Zurück zur Hauptanzeige = beliebige Stelle im Display oder ENTER drücken Hauptmenü

KONTROLLMENÜ (Control)

DMX-STARTADRESSE EINSTELLEN (DMX Address)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Kontrollmenü Control aus und drücken auf ENTER. Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt „DMX Address“ aus und bestätigen durch Drücken auf ENTER. Die gewünschte DMX-Startadresse stellen Sie nun mit Hilfe der Bedienfelder LEFT und RIGHT ein und bestätigen mit ENTER (höchster Wert abhängig vom aktivierten DMX-Modus). Drücken Sie 2x auf MODE, um zurück zur Hauptanzeige zu gelangen, die ausgewählte DMX-Startadresse wird nun groß dargestellt im Display angezeigt, wenn die DMX-Betriebsart aktiviert ist.

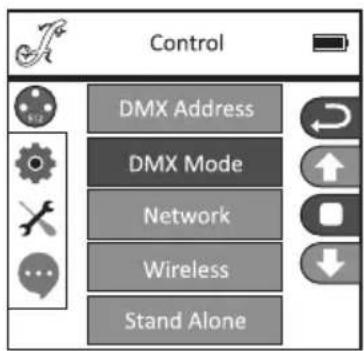

Control DMX Address DMX Mode Network Wireless Stand Alone

DMX Address 001

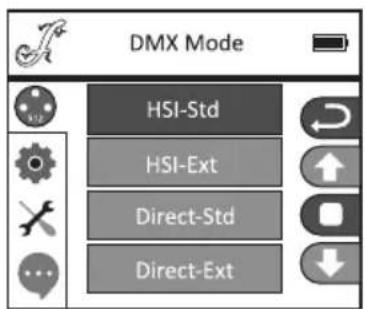

DMX-MODUS EINSTELLEN (DMX Mode)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Kontrollmenü Control aus und drücken auf ENTER. Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt „DMX Mode“ aus und bestätigen durch Drücken auf ENTER. Den gewünschten DMX-Modus wählen Sie wiederum mit UP und DOWN und bestätigen die Auswahl mit ENTER. Drücken Sie 2x auf MODE, um zurück zur Hauptanzeige zu gelangen, der ausgewählte DMX-Modus ist nun aktiviert. Tabellen mit der Kanalbelegung der verschiedenen DMX-Modi finden Sie in dieser Anleitung unter DMX STEUERUNG.

Control DMX Address DMX Mode Network Wireless Stand Alone

DMX Mode HSI-Std HSI-Ext Direct-Std Direct-Ext

NETZWERKEINSTELLUNGEN (Network)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Kontrollmenü Control aus und drücken auf ENTER. Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt „Network“ aus und bestätigen durch Drücken auf ENTER. Informationen zu den Netzwerkeinstellungen entnehmen Sie bitte der nachstehenden Tabelle. Bestätigen Sie alle Netzwerkeinstellungsänderungen mit ENTER.

Control DMX Address DMX Mode Network Wireless Stand Alone

Network Network Input Protocol Address DMX Out

Network
Network Input Netzwerkingang aktivieren / deaktivieren		OFF Netzwerkingang deaktiviert
		ON Netzwerkingang aktiviert
Protocol Netzwerkprotokoll ArtNET ArtNet Protokoll
		sACN sACN Protokoll
Address Universum 1 - 256, IP-Adresse und Subnetzmaske einstellen		Universe 000 - 255	000 bis 255. Wert ändern mit LEFT und RIGHT, bestätigen mit ENTER.
		IP Address Block auswählen mit LEFT und RIGHT, Wert ändern mit UP und DOWN, bestätigen mit ENTER.
		IP Subnet Mask Block auswählen mit LEFT und RIGHT, Wert ändern mit UP und DOWN, bestätigen mit ENTER.
DMX Out Netzwerksignal über DMX OUT ausgeben		OFF Signal nicht ausgeben
		ON Signal ausgeben

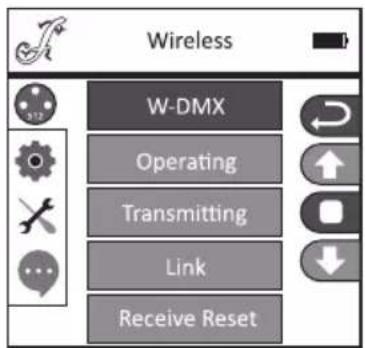

W-DMX EINSTELLUNGEN (Wireless)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Kontrollmenü Control aus und drücken auf ENTER. Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt „Wireless“ aus und bestätigen durch Drücken auf ENTER. Informationen zu den W-DMX Einstellungen entnehmen Sie bitte der nachstehenden Tabelle. Bestätigen Sie alle Änderungen der Einstellungen mit ENTER.

Control DMX Address DMX Mode Network Wireless Stand Alone

Wireless
W-DMX OFF W-DMX	deaktivieren
	ON W-DMX aktivieren
Operating Receiver	W-DMX-Modul als Empfänger konfiguriert
	Transmitter	W-DMX-Modul als Sender konfiguriert
Transmitting	G3	G3 Übertragungsstandard
	G4S	G4S Übertragungsstandard
Link Link Mit W-DMX	-Geräten koppeln. W-	DMX muss bei allen Geräten aktiviert und die Kopplung mit einem Transmitter aufgehoben sein (Receive Reset)
	UnLink Entkoppeln aller Geräte
Receive Reset NO Kopplung mit einem Transmitter nicht aufheben

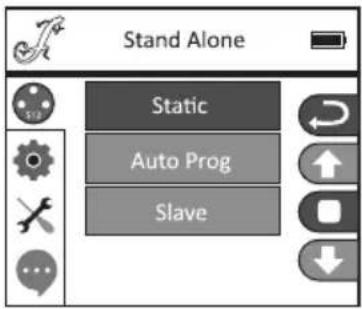

STAND-ALONE-BETRIEBSARTEN (Stand Alone)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Kontrollmenü Control aus und drücken auf ENTER. Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt „Stand Alone“ aus und bestätigen durch Drücken auf ENTER. Wählen Sie jetzt eine der drei Stand-Alone-Betriebsarten mit Hilfe der Bedienfelder UP und DOWN aus und bestätigen mit ENTER.

Control DMX Address DMX Mode Network Wireless Stand Alone

STAND-ALONE-BETRIEBSART STATISCHER MODUS (Static)

Der Statische Modus ermöglicht es, ähnlich wie mit einem DMX-Steuergerät, PAN, TILT, Dimmer, Stroboskop, Farbrad und Goborad usw. direkt am Gerät mit Werten von 000 bis 255 einzustellen. Somit kann eine individuelle Szene erstellt werden, ohne einen zusätzlichen DMX-Controller zu benötigen. Nachdem Sie, wie zuvor unter „STAND-ALONE-BETRIEBSARTEN“ beschrieben, die Betriebsart „Static“ ausgewählt haben, können die Einstellungen wie gewünscht vorgenommen werden. Die Untermenüpunkte entsprechen hierbei den Kanälen 1 bis 54 im Direct Extended DMX-Modus (siehe DMX STEUERUNG, Untermenüpunkt auswählen mit UP und DOWN, Wert ändern mit LEFT und RIGHT, bestätigen mit ENTER). Drücken Sie wiederholt auf MODE, um zur Hauptanzeige zurückzugelangen.

Stand Alone Static Auto Prog Slave

STAND-ALONE-BETRIEBSART AUTO PROGRAMME (Auto Prog)

Die 4 verschiedenen Auto-Programme (Program 1 - 4) bestehen jeweils aus fest programmierten Kopfbewegungen, Gobo- und Farbwechseln usw., die Laufgeschwindigkeit ist separat einstellbar. Wählen Sie, wie zuvor unter Punkt „STAND-ALONE-BETRIEBSARTEN“ beschrieben, die Auto-Betriebsart aus, bestätigen mit ENTER, wählen das gewünschte Auto-Programm mit Hilfe von UP und DOWN aus, bestätigen mit ENTER und ändern nun den Wert für die Laufgeschwindigkeit mit Hilfe von LEFT und RIGHT nach Wunsch von 000 bis 100. Bestätigen Sie mit ENTER. Drücken Sie wiederholt auf MODE, um zur Hauptanzeige zurückzugelangen.

Stand Alone Static Auto Prog Slave

SLAVE-BETRIEB (Slave)

Die Auswahl der Slave-Betriebsart erfolgt wie zuvor unter Punkt „STAND-ALONE-BETRIEBSARTEN“ beschrieben. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell, gleicher Softwarestand) mit Hilfe eines DMX-Kabels (Master DMX OUT - Slave DMX IN) und aktivieren in der Master-Einheit eine der Standalone Betriebsarten Auto oder Static. Nun folgt die Slave-Einheit der Master-Einheit. Drücken Sie wiederholt auf MODE, um zur Hauptanzeige zurückzugelangen.

Stand Alone Static Auto Prog Slave

SYSTEMEINSTELLUNGEN (Settings)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Menü für die Systemeinstellungen Settings aus und drücken auf ENTER.

Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenüpunkte, siehe Tabelle (Auswahl mit UP und DOWN, bestätigen mit ENTER, Status ändern mit UP und DOWN, bestätigen mit ENTER):

Settings (Fettdruck = Werkseinstellung)
Display Display-Einstellungen Reverse OFF keine		Drehung der Display-Anzeige
				ON Drehung der Display-Anzeige um 180°(bei Kopfübermontage)
		Backlight OFF Deaktivierung der Display-Beleuchtung nach ca. 30 Sekunden Inaktivität
				ON Display-Beleuchtung permanent an
DMX Fail Betriebszustand beiDMX-Signal-Unter-brechung		Black aktiviert Blackout
		Hold letzter Befehl wird gehalten
		Auto aktiviert die Auto-Betriebsart

Dimmer Curve Auswählen der Dimmerkurve	Linear die Lichtintensität steigt linear mit dem DMX-Wert an
	Exponential die Lichtintensität lässt sich im unteren DMX-Wertbereich fein und im oberen DMX-Wertbereich grob einstellen
	Logarithmic die Lichtintensität lässt sich im unteren DMX-Wertbereich grob und im oberen DMX-Wertbereich fein einstellen
	S-Curve die Lichtintensität lässt sich im unteren und oberen DMX-Wertbereich fein und im mittleren DMX-Wertbereich grob einstellen
LED Frequency Einstellen der LED PWM Frequenz	650 Hz, 1530 Hz, 3600 Hz, 12 KHz, 25 KHz
Pan/Tilt Einstellungen des Gerätekopfs	Pan Reverse OFF keine Umkehrung der Pan Bewegungsrichtung
				ON Umkehrung der Pan Bewegungsrichtung
	Tilt Reverse OFF keine Umkehrung der Tilt Bewegungsrichtung
				ON Umkehrung der Tilt Bewegungsrichtung
	Pan Angle 630 Pan Winkel 630°
			540 Pan Winkel 540°
	Feedback	OFF automatische Positionskorrektur deaktiviert
		ON	automatische Positionskorrektur aktiviert
B.O. Moving	Automatischer Blackout bei Kopfbewegung	OFF
		ON
Fan	Lüftersteuerung	Head Fan	Auto
			Low gleichbleibend niedrige Lüfterdrehzahl bei reduzierter Helligkeit, falls erforderlich
		Base Fan	Auto
			Low gleichbleibend niedrige Lüfterdrehzahl bei reduzierter Helligkeit, falls erforderlich

Dimmerkurven

SERVICEMENÜ

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Service-Menü Service aus und drücken auf ENTER.

Service Calibrate Test Manual Reset Motor USB Update Factory Reset

Daraufhin gelangen Sie in das Untermenü zum Bearbeiten der Untermenüpunkte (Auswahl mit UP und DOWN, bestätigen mit ENTER, Wert ändern mit LEFT und RIGHT, bestätigen mit ENTER).

Calibrate - Kalibrieren der Komponenten mit Werten von 000 bis 255 (Passwort 050).

Test Manual - Manuelles Testen der Komponenten mit Werten von 000 bis 255.

Reset Motor - Zurücksetzen der Motoren. All = Alle Motoren, Pan&Tilt = Pan und Tilt Motoren, Head Only = Motoren im Gerätekopf.

USB Update - Firmware-Update via USB-Schnittstelle. OFF = Firmware-Update per USB-Schnittstelle blocken. ON = Firmware-Update per USB-Schnittstelle erlauben.

Factory Reset - Zurücksetzen auf Werkseinstellungen.

GERÄTEINFORMATIONEN (Info)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Informations-Menü Info aus und drücken auf ENTER.

Info Error Info Temperature Runtime Firmware

Daraufhin gelangen Sie in das Untermenü zum Ablesen der Geräteinformationen (Auswahl mit UP und DOWN, bestätigen mit ENTER).

System Info
Error Info FunktionsfehleranzeigeFalls sich ein Funktionsfehler durch einen Reset oder Neustart nicht beheben lässt, muss die defekte Einheit von einem autorisierten Servicezentrum repariert werden.
Temperature Temperaturanzeige Head xx°C/F°
	Base xx°C/F°
	Unit Anzeige der Temperatur in Celsius oder Fahrenheit
Runtime	Betriebszeitanzeige	Total Time	Anzeige der Gesamtbetriebszeit in Stunden
		Current Time Anzeige der momentanen Betriebszeit
		Time PW Eingabe des Passworts zum Momentanen Betriebszeit(Time PW = 050)	Zurücksetzen dermomentanen Betriebszeit
		Clean Current Zurücksetzen der momentanen Betriebszeit
Firmware	Anzeige der Firmware der Komponenten 1U bis 8U	Vx.x.x

AUFSTELLUNG UND MONTAGE

Dank der integrierten Gummifüße kann der Scheinwerfer an einer geeigneten Stelle auf eine feste und ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe zweier Omega-Bügel, die an der Gerätebasis befestigt werden (A). Zwei Omega-Bügel sind im Lieferumfang enthalten, geeignete Traversenklemmen sind optional erhältlich. Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Stelle (B).

Wichtiger Hinweis: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer. Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen.

DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu bestücken.

DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMX-kompatibel sind. Für eine optimale Datenübertragung ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse) des ersten DMX-Geräts (z.B. DMX-Controller).
2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang (männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiten.

Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR.

DMX-KABEL:

Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen.

Steckerbelegung:

DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.):

1 3 2 Shield DMX + DMX - 1 3 2

DMX-ABSCHLUSSSTECKER (TERMINATOR):

Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt).

3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3

5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5

Steckerbelegung:

3-Pol XLR-Stecker:

5-Pol

XLR-Stecker:

DMX-ADAPTER:

Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich.

Steckerbelegung

DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Pin 4 und 5 sind nicht belegt.

Steckerbelegung

DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020 Pin 4 und 5 sind nicht belegt.

TECHNISCHE DATEN

Artikelnummer: CLOSP5FC

Produktart: LED Moving Light

Typ: Moving Head

Anzahl Leuchtmittel: 1

Typ Leuchtmittel: 300 W LED

Farbspektrum Leuchtmittel: RGBAL

LED PWM Frequenz: 650 Hz, 1530 Hz, 3600 Hz, 12000 Hz, 25000 Hz (einstellbar)

Anzahl Gobos: 13 + offen (6 rotierend + 7 fix)

Gobogröße: ∅ außen 29,9 mm (-0,2 mm), ∅ Motiv 25 mm, Materialstärke 1,1 mm (Glas)

Abstrahlwinkel: 6° - 44°

DMX-Eingang: 3-Pol XLR männlich

5-Pol XLR männlich

DMX-Ausgang: 3-Pol XLR weiblich

5-Pol XLR weiblich

Netzwerkanschlüsse: RJ45 IN und OUT (verriegelbar)

DMX-Modus: HSI-Standard 36-Kanal, HSI-Extended 49-Kanal, Direct-Standard 39-Kanal, Direct-Extended 56-Kanal

DMX Funktionen: Pan/Tilt, Pan/Tilt fein, Dimmer, Dimmer fein, multifunktionales Stroboskop, RGBAL, RGBAL

fein, Hue, Hue fein, Saturation, CTC, Farbton, Farbmakros, Farbmakros Crossfade, Goborad 1, Gobo 1 Rotation, Gobo 1 Rotation fein, Goborad 1 Rotation, Gobo 1 Shake, Goborad 2, Goborad 2 Rotation, Gobo 2 Shake, Zoom, Zoom fein, Fokus, Fokus fein, Iris, Prisma 1/2, Prisma Rotation, Frost, Animationsrad, Blendenschieber 1 - 4, Blendenschieber Rotation, Blendenschieber Rotation fein, Pan/Tilt Makros, Pan/Tilt Speed, Dimmerkurve, Systemeinstellungen

Standalone Funktionen: Auto Programm 1 - 4, Statischer Modus, Master/Slave-Betrieb

Systemeinstellungen: Wireless Settings, Display Reverse, Display Beleuchtung On/Off, DMX Fail, Dimmerkurve, LED

PWM Frequenz, Pan Angle, Pan Reverse, Tilt Reverse, Feedback, Movement Blackout, Lüftereinstellung, Kalibrierung, manueller Test, Motor Reset, Factory Reset, Netzwerkeinstellungen

Bedienelemente: berührungsempfindliche Bedienfelder MODE, ENTER, UP, DOWN, LEFT, RIGHT, druckempfindliches Grafik-Farb-LC-Display (handschuhtauglich)

Anzeigeelemente: beleuchtetes Grafik-Farb-LC-Display, Batteriespeisung für netzunabhängige Systemeinstellungen

Betriebsspannung: 100 - 240 V AC / 50 - 60 Hz

Leistungsaufnahme: 500 W

Beleuchtungsstärke: 14000 lx @ 5 m (narrow)

Lichtstrom: 9000 lm

Stromversorgungsanschluss: Neutrik powerCON TRUE1 Ein- und Ausgang (Ausgang max. 10 A)

Sicherung: T5AL / 250 V (5 x 20 mm)

Umgebungstemperatur in Betrieb: -15 °C - 40 °C

Relative Luftfeuchtigkeit: < 85 %, nicht kondensierend

Gehäusematerial: Metall, ABS

Gehäusefarbe: schwarz

Gehäusekühlung: Heatpipe Kühlsystem plus temperaturgesteuerte Lüfter

Abmessungen 380 x 710 x 250 mm (B x H x T, ohne Montagebügel):

Gewicht: 28,95 kg

Weitere Eigenschaften: 1m Netzkabel mit Neutrik powerCON TRUE1 Stecker und 2 Omega-Montagebügel im Lieferumfang,

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFAC-TURERS-DECLARATIONS_CAMEO.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

FRANCAIS
