OPUS SP5 FC - Lámpara Cameo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lira LED profesional
Marca	Cameo
Modelo	OPUS SP5 FC
Fuente de luz	LED 300 W RGBAL
Ángulo del haz	6° - 44° (zoom motorizado)
Flujo luminoso	9000 lm
Iluminancia a 5 m (estrecho)	14 000 lx
Atenuación	Sí, con curvas ajustables (lineal, exponencial, logarítmica, S-Curve)
Estroboscopio	Multifunción
Gobos	13 + abierto (6 giratorios + 7 fijos, intercambiables)
Prismas	2 giratorios
Iris	Sí
Frost	Sí
Rueda de animación	Sí
Láminas (cuchillas)	4, giratorias
Movimiento Pan	540° o 630°
Movimiento Tilt	270°
Resolución de los motores	16 bits
Corrección automática de posición	Sí (Feedback ajustable)
Modos DMX	HSI-Std (36 canales), HSI-Ext (49 canales), Direct-Std (39 canales), Direct-Ext (56 canales)
Protocolos de red	Art-Net, sACN, W-DMX (inalámbrico)
Conectores DMX	XLR 3 y 5 pines IN/OUT
Conectores de red	RJ45 IN/OUT
Alimentación	PowerCON TRUE1 IN/OUT (máx 10 A)
Tensión de funcionamiento	100-240 V CA, 50/60 Hz
Potencia absorbida	500 W
Fusible	T5AL / 250 V (5x20 mm)
Pantalla	Táctil color, retroiluminada, alimentada por batería
Dimensiones (L x A x P, sin soporte)	380 x 710 x 250 mm
Peso	28,95 kg
Temperatura de uso	-15 °C a 40 °C
Altitud máxima	2000 m
Refrigeración	Caloducto + ventiladores termorregulados
Material del gabinete	Metal y ABS
Fijación	2 ómegas incluidos
Limpieza	Paño seco, no abrir
Seguridad	No mirar directamente la fuente de luz; distancia mín. 0,5 m de materiales inflamables
Piezas de repuesto / reparabilidad	Se requiere fusible idéntico; gobos intercambiables; reparación solo por personal autorizado

Preguntas frecuentes - OPUS SP5 FC Cameo

¿Cómo ajustar la dirección DMX de inicio?

Desde la pantalla principal, presione ENTER para acceder al menú principal. Use UP y DOWN para seleccionar 'Control', luego presione ENTER. Seleccione 'DMX Address' con UP/DOWN y confirme con ENTER. Use LEFT y RIGHT para modificar el valor y ENTER para confirmar. Presione MODE dos veces para volver a la pantalla principal.

¿Cómo usar el modo estático (Stand Alone)?

En el menú principal, seleccione 'Control' luego 'Stand Alone'. Elija 'Static' con UP/DOWN y confirme con ENTER. Entonces puede ajustar directamente los parámetros PAN, TILT, dimmer, estroboscopio, etc. con valores de 000 a 255. Use LEFT/RIGHT para modificar y ENTER para confirmar. Presione MODE varias veces para volver a la pantalla principal.

¿Cómo conectar dispositivos en modo Master/Slave?

Conecte las unidades Slave y Master (mismo modelo y misma versión de firmware) con un cable DMX (Master DMX OUT -> Slave DMX IN). En el Master, active el modo Standalone 'Auto' o 'Static'. La unidad Slave seguirá al Master. Para configurar el Slave, seleccione 'Control > Stand Alone > Slave' y confirme con ENTER.

¿Qué hacer en caso de interrupción de la señal DMX?

En el menú 'Settings', la opción 'DMX Fail' permite elegir el comportamiento: 'Black' (apagado), 'Hold' (mantener el último comando) o 'Auto' (cambio a modo automático). Por defecto, la pantalla parpadea para indicar la ausencia de señal.

¿Cómo actualizar el firmware vía USB?

En el menú 'Service', active 'USB Update' poniéndolo en ON. Descargue el firmware desde www.cameolight.com, descomprímalo y copie los archivos en una memoria USB (en una carpeta sin caracteres especiales). Desconecte el aparato de la red, inserte la memoria USB en el puerto USB, luego vuelva a conectar el aparato. Navegue hasta la carpeta en la memoria y confirme con 'ON'.

¿Cómo bloquear la cabeza para el transporte?

Desconecte el aparato de la red. Para el bloqueo Pan, oriente la cabeza paralela a la base (4 posiciones) y presione la palanca de bloqueo hacia el eje Pan. Para el bloqueo Tilt, mueva la cabeza hasta una de las 7 posiciones de bloqueo y empuje la palanca hacia el eje Tilt. Antes de poner en servicio, desbloquee ambos dispositivos.

¿Qué precauciones de seguridad son esenciales?

No mire nunca directamente el haz de luz, ni siquiera brevemente, y mucho menos con instrumentos ópticos. Mantenga una distancia de al menos 0,5 m de materiales inflamables. No utilice el aparato a más de 2000 m de altitud ni en clima tropical. Las partes calientes necesitan 10 minutos de enfriamiento después del uso. Respete las instrucciones de conexión y puesta a tierra.

¿Cómo limpiar el aparato?

Use un paño seco para limpiar el exterior. Nunca abra el aparato. Los depósitos internos (polvo, nicotina) deben ser confiados a personal especializado para mantenimiento, no cubierto por la garantía. Asegúrese de no obstruir las rejillas de ventilación.

¿Cuál es el consumo eléctrico del aparato?

La potencia absorbida es de 500 W. La tensión de funcionamiento es de 100 a 240 V CA, 50/60 Hz. El fusible es de tipo T5AL/250 V (5x20 mm). La salida de alimentación (Power Out) puede suministrar hasta 10 A, permitiendo alimentar otros proyectores en serie, respetando el consumo total.

¿Cómo configurar el control vía Art-Net?

En el menú 'Control > Network', ajuste 'Network Input' en ON, luego seleccione el protocolo 'ArtNET'. Elija 'Address' para configurar la IP y la máscara de subred, y 'Universe' de 000 a 255. Conecte el puerto RJ45 'NET IN' a la red. También puede activar 'DMX Out' para enviar la señal de red a través de la salida DMX.

MANUAL DE USUARIO OPUS SP5 FC Cameo

MEDIDAS DE SEGURIDAD 49

INTRODUCCIÓN 50

CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS

DE VISUALIZACIÓN 51

FUNCIONAMIENTO 53

MENÚ DE CONTROL (CONTROL) 54

CONFIGURACIÓN DEL SISTEMA (SETTINGS) 57

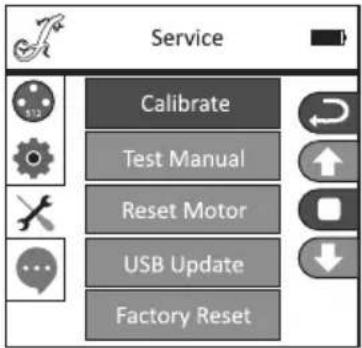

MENÚ DE SERVICIO 59

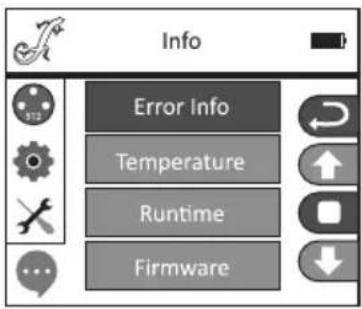

INFORMACIÓN DEL EQUIPO (INFO) 59

TECNOLOGÍA DMX 61

DATOS TÉCNICOS 62

DECLARACIONES DEL FABRICANTE 63

DMX 94

POLSKI

ŚRODKI OSTROŻNOŚCI 64

WPROWADZENIE 66

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŻNIKI 66

OBSŁUGA 68

MENU STEROWANIA (CONTROL) 69

USTAWIENIA SYSTEMU (SETTINGS) 72

MENU SERWISOWE 73

INFORMACJE O URZĄDZENIU (INFO) 74

TECHNIKA DMX 75

DANE TECHNICZNE 76

OŚWIADCZENIA PRODUCENTA 78

DMX 94

ITALIANO

MISURE PRECAUZIONALI 79

INTRODUZIONE 80

CONNETTORI, ELEMENTI DI COMANDO

¡GRACIAS POR ELEGIR CAMEO LIGHT!

Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de Cameo Light. Más información sobre Cameo Light en la web WWW.CAMEOLIGHT.COM.

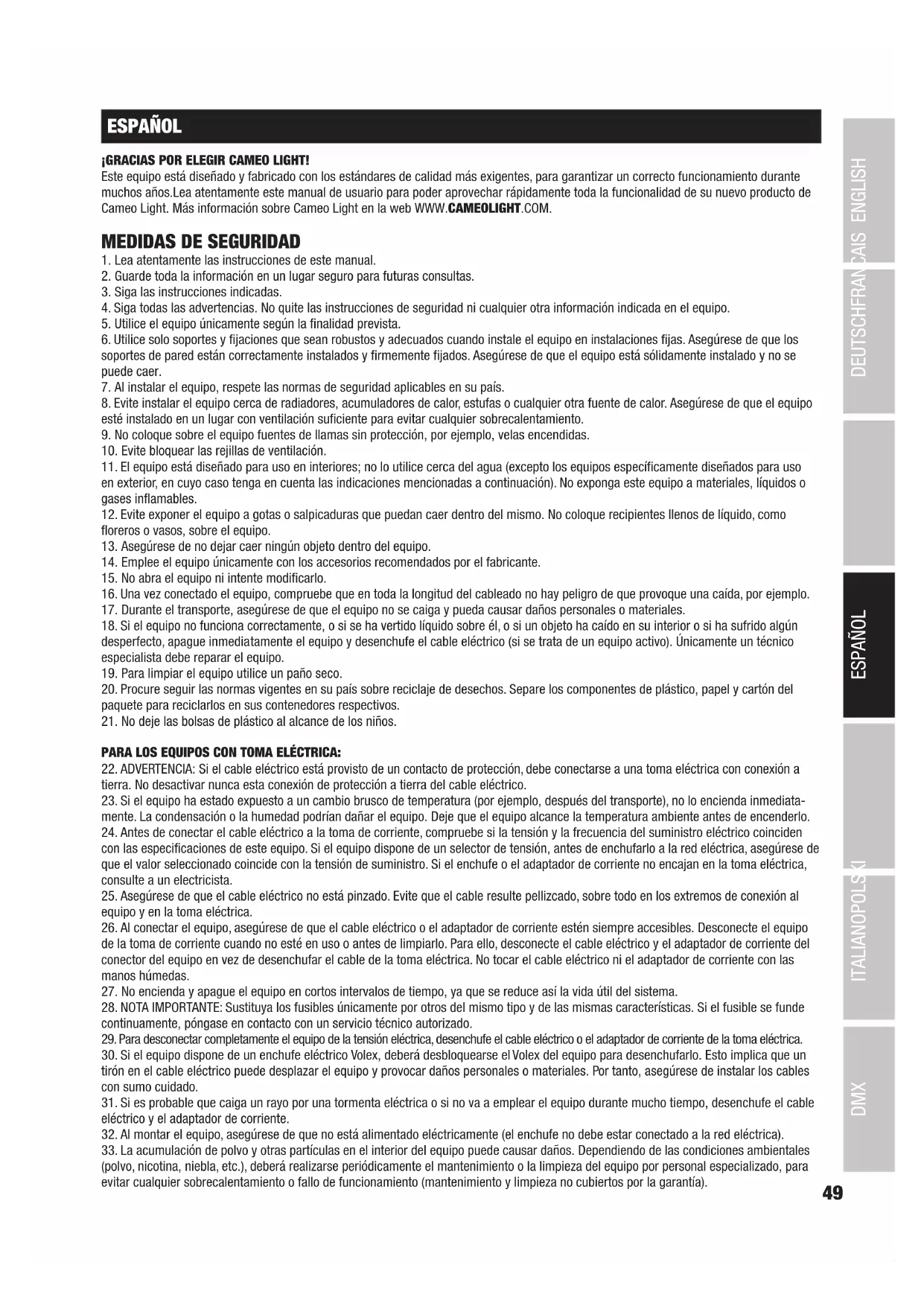

MEDIDAS DE SEGURIDAD

1. Lea atentamente las instrucciones de este manual.
2. Guarde toda la información en un lugar seguro para futuras consultas.
3. Siga las instrucciones indicadas.
4. Siga todas las advertencias. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.
5. Utilice el equipo únicamente según la finalidad prevista.
6. Utilice solo soportes y fijaciones que sean robustos y adecuados cuando instale el equipo en instalaciones fijas. Asegúrese de que los soportes de pared están correctamente instalados y firmemente fijados. Asegúrese de que el equipo está sólidamente instalado y no se puede caer.
7. Al instalar el equipo, respete las normas de seguridad aplicables en su país.
8. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas o cualquier otra fuente de calor. Asegúrese de que el equipo esté instalado en un lugar con ventilación suficiente para evitar cualquier sobrecalentamiento.
9. No coloque sobre el equipo fuentes de llamas sin protección, por ejemplo, velas encendidas.
10. Evite bloquear las rejillas de ventilación.
11. El equipo está diseñado para uso en interiores; no lo utilice cerca del agua (excepto los equipos específicamente diseñados para uso en exterior, en cuyo caso tenga en cuenta las indicaciones mencionadas a continuación). No exponga este equipo a materiales, líquidos o gases inflamables.
12. Evite exponer el equipo a gotas o salpicaduras que puedan caer dentro del mismo. No coloque recipientes llenos de líquido, como floreros o vasos, sobre el equipo.
13. Asegúrese de no dejar caer ningún objeto dentro del equipo.
14. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.
15. No abra el equipo ni intente modificarlo.
16. Una vez conectado el equipo, compruebe que en toda la longitud del cableado no hay peligro de que provoque una caída, por ejemplo.
17. Durante el transporte, asegúrese de que el equipo no se caiga y pueda causar daños personales o materiales.
18. Si el equipo no funciona correctamente, o si se ha vertido líquido sobre él, o si un objeto ha caído en su interior o si ha sufrido algún desperfecto, apague inmediatamente el equipo y desenchufe el cable eléctrico (si se trata de un equipo activo). Únicamente un técnico especialista debe reparar el equipo.
19. Para limpiar el equipo utilice un paño seco.
20. Procure seguir las normas vigentes en su país sobre reciclaje de desechos. Separe los componentes de plástico, papel y cartón del paquete para reciclarlos en sus contenedores respectivos.
21. No deje las bolsas de plástico al alcance de los niños.

PARA LOS EQUIPOS CON TOMA ELÉCTRICA:

1. ADVERTENCIA: Si el cable eléctrico está provisto de un contacto de protección, debe conectarse a una toma eléctrica con conexión a tierra. No desactivar nunca esta conexión de protección a tierra del cable eléctrico.
2. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediata-mente. La condensación o la humedad podrían dañar el equipo. Deje que el equipo alcance la temperatura ambiente antes de encenderlo.
3. Antes de conectar el cable eléctrico a la toma de corriente, compruebe si la tensión y la frecuencia del suministro eléctrico coinciden con las especificaciones de este equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado coincide con la tensión de suministro. Si el enchufe o el adaptador de corriente no encajan en la toma eléctrica, consulte a un electricista.
4. Asegúrese de que el cable eléctrico no está pinzado. Evite que el cable resulte pellizcado, sobre todo en los extremos de conexión al equipo y en la toma eléctrica.
5. Al conectar el equipo, asegúrese de que el cable eléctrico o el adaptador de corriente estén siempre accesibles. Desconecte el equipo de la toma de corriente cuando no esté en uso o antes de limpiarlo. Para ello, desconecte el cable eléctrico y el adaptador de corriente del conector del equipo en vez de desenchufar el cable de la toma eléctrica. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas.
6. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del sistema.
7. NOTA IMPORTANTE: Sustituya los fusibles únicamente por otros del mismo tipo y de las mismas características. Si el fusible se funde continuamente, póngase en contacto con un servicio técnico autorizado.
8. Para desconectar completamente el equipo de la tensión eléctrica, desenchufe el cable eléctrico o el adaptador de corriente de la toma eléctrica.
9. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para desenchufarlo. Esto implica que un tirón en el cable eléctrico puede desplazar el equipo y provocar daños personales o materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado.
10. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho tiempo, desenchufe el cable eléctrico y el adaptador de corriente.
11. Al montar el equipo, asegúrese de que no está alimentado eléctricamente (el enchufe no debe estar conectado a la red eléctrica).

12. La acumulación de polvo y otras partículas en el interior del equipo puede causar daños. Dependiendo de las condiciones ambientales (polvo, nicotina, niebla, etc.), deberá realizarse periódicamente el mantenimiento o la limpieza del equipo por personal especializado, para evitar cualquier sobrecalentamiento o fallo de funcionamiento (mantenimiento y limpieza no cubiertos por la garantía).

13. Asimismo, deberá dejarse una distancia mínima de 0,5 metros con cualquier material inflamable.

14. Los cables eléctricos que sirven para alimentar a varios equipos deben tener una sección mínima de 1,5 mm². En la Unión Europa debe emplearse un cable de tipo H05VV-F, o similar. Adam Hall dispone de cables adecuados. Con estos cables podrá alimentar eléctricamente varios equipos conectando el enchufe de salida POWER OUT de un equipo al de entrada POWER IN de otro equipo. Asegúrese de que el consumo total de todos los equipos conectados no supere los amperios especificados del equipo (serigrafiado en el equipo). Además, procure que las tiradas de cable sean lo más cortas posible.
15. El equipo no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o sin la experiencia y los conocimientos necesarios.
16. Se debe advertir a los niños que no jueguen con el equipo.
17. Si el cable de alimentación del equipo está dañado, el equipo no debe utilizarse. El cable de alimentación debe ser sustituido por un cable adecuado o un conjunto de piezas especial en un centro de servicio autorizado.

ATENCIÓN:

Para evitar el riesgo de descarga eléctrica, no retire la tapa. El equipo no contiene elementos que el usuario pueda reparar o sustituir. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualificado.

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensiones peligrosas sin aislamiento dentro del equipo que pueden causar una descarga eléctrica.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de uso y mantenimiento.

¡Advertencia! Este equipo está diseñado para ser utilizado a una altura que no supere los 2000 metros sobre el nivel del mar.

¡Advertencia! Este equipo no está diseñado para funcionar en climas tropicales.

Precaución. Fuente de luz LED intensiva. Peligro de lesiones oculares. No mirar directamente la fuente de luz.

¡ATENCIÓN: INFORMACIÓN IMPORTANTE SOBRE LOS PRODUCTOS DE ILUMINACIÓN!

1. Este producto ha sido desarrollado para uso profesional en el sector de eventos y no está diseñado para la iluminación doméstica.
2. No mire directamente el haz de luz, ni siquiera momentáneamente.
3. No mire directamente el haz de luz con instrumentos ópticos, como lentes de aumento.
4. ¡Los efectos estroboscópicos pueden a veces causar convulsiones en personas fotosensibles! Las personas con epilepsia deben evitar los lugares en los que se usan luces estroboscópicas.

INTRODUCCIÓN

CABEZA MÓVIL DE LA SERIE OPUS

CLOSP5FC

MODOS DE CONTROL

Control DMX de 36, 49, 39 y 56 canales

Art-Net

sACN

W-DMX™

Habilitada para RDM

Modo maestro/esclavo

Funciones autónomas

CARACTERÍSTICAS

LED RGBAL de 300 W. Rueda de animación. Obturadores de encuadre. Rueda de gobos 1 con 6 gobos giratorios + posición vacía; rueda de gobos 2 con 7 gobos fijos + posición vacía (gobos intercambiables). Dos prismas giratorios. Enfoque y zoom mediante DMX. Filtro Frost e iris. Estrobo multifuncional. Motores de giro horizontal y vertical con resolución de 16 bits. Pantalla alimentada a batería para poder efectuar ajustes independientemente de la red eléctrica. Corrección automática de la posición. Ventiladores controlados por temperatura. Conexiones DMX de 3 y 5 pines. Conexiones de red RJ45. DMX inalámbrico (W-DMXTM). Entrada y salida con conexiones Neutrik powerCON TRUE1. Incluidos dos soportes de montaje Omega. Tensión operativa: 100-240 V CA. Consumo de potencia: 500 W.

El foco dispone del protocolo RDM (Remote Device Management, administración remota de dispositivos). Este sistema de administración de dispositivos a distancia permite consultar el estado y configurar terminales RDM mediante un controlador con función RDM.

CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN

POWER IN: 100-240 V AC 50-60 Hz POWER CONSUMPTION: 500 W · WEIGHT: 28.95 kg FUSE TSAL / 250 V POWER IN POWER OUT 3 1 2 NET IN 6 DMX IN 4 DMX OUT 5 NET OUT DMX IN DMX OUT Cameo* is a brand of the Adam Hall Group. Adam-Hall-Sb; 1 - 01267 Neo-Anspach - Germany DESIGNED AND ENGINEERED IN GERMANY, Assembled in PRC MAX: 10 A

1 POWER IN

Toma de entrada de alimentación Neutrik powerCON TRUE1. Tensión de servicio 100-240 V CA / 50-60 Hz. El volumen de suministro incluye un cable de alimentación adecuado con conector powerCON TRUE1.

2 POWER OUT

Toma de salida de alimentación Neutrik powerCON TRUE1. Sirve para alimentar otros focos CAMEO. Asegúrese de que el consumo de corriente total de todos los equipos conectados no supere el valor en amperios (A) indicado en el equipo.

3 FUSE

Portafusibles para fusibles sensibles de 5 x 20 mm. NOTA IMPORTANTE: El fusible deberá sustituirse exclusivamente por otro del mismo tipo y con las mismas características técnicas. Si el fusible salta de forma recurrente, diríjase a un centro de servicio técnico autorizado.

4 DMX IN

Conectores XLR macho de 3 y 5 pines para conectar un controlador DMX (por ejemplo, una mesa DMX).

5 DMX OUT

Conectores XLR hembra de 3 y 5 pines para transmitir la señal de control DMX.

6 NET IN

Conexión de red RJ45 para conectar a una red Art-Net o sACN. Para establecer la red, utilice cables de categoría CAT 5e o superior.

7 NET OUT

Conexión de red RJ45 para conectar a la red otros equipos compatibles con Art-Net o sACN. Para establecer la red, utilice cables de categoría CAT 5e o superior.

8 ANTENA PARA W-DMX™

La antena para el control por W-DMX™ permanece en el soporte durante el funcionamiento (= posición de funcionamiento).

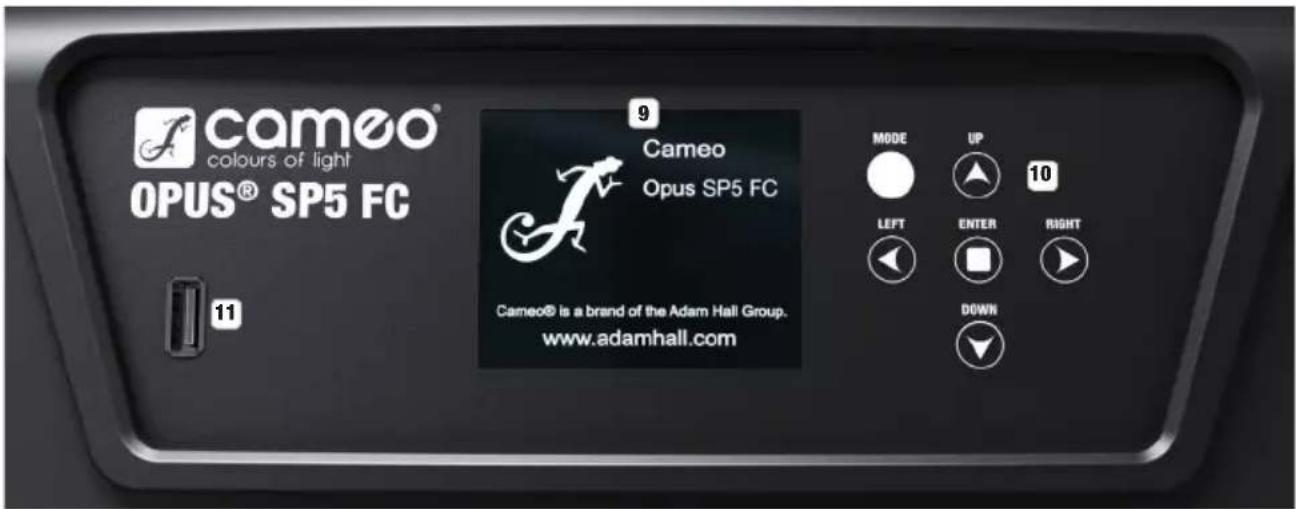

cameo® colours of light OPUS® SP5 FC 9 Cameo Opus SP5 FC Cameo® is a brand of the Adam Hall Group. www.adamhall.com MODE UP 10 LEFT ENTER RIGHT DOWN

9 PANTALLA LCD TÁCTIL CON ILUMINACIÓN

Gracias a la pantalla LCD táctil, es posible manejar el equipo directamente desde la pantalla (se puede usar con guantes). La pantalla muestra el modo operativo activado actualmente (pantalla principal), las opciones del menú de selección y el valor numérico o el estado operativo en determinadas opciones del menú. Si no llega ninguna señal de control al equipo, la pantalla empezará a parpadear, pero dejará de hacerlo en cuanto reciba una señal de control (modo DMX y esclavo, ArtNET y sACN).

10 BOTONES TÁCTILES

MODE: pulsando MODE (varias veces) irá subiendo de nivel en la estructura del menú hasta llegar a la pantalla principal.

UP ▲ y DOWN ▼: selección de las opciones individuales del menú principal (dirección DMX, modo operativo, etc.) y de los submenús.

ENTER: partiendo de la pantalla principal, si pulsa ENTER accederá al menú principal. Pulsando ENTER en el menú principal se accede al nivel del menú en el que se pueden modificar valores. Para confirmar la modificación de los valores, pulse de nuevo ENTER.

LEFT ◀ y RIGHT ▶: utilice estos botones para modificar el valor de una opción del menú como, por ejemplo, la dirección DMX, según desee.

11 PUERTO USB

Puerto USB para actualizar el firmware del equipo. En el menú de servicio, ajuste el estado de USB Update en ON. En cuanto haya disponible un nuevo firmware, descárguelo de la página de producto en www.cameolight.com, descomprímalo y copie los archivos en una carpeta sin caracteres especiales en una memoria USB. Desconecte la cabeza móvil de la red eléctrica y de todas las conexiones de entrada (DMX/Ethernet), conecte la memoria USB al puerto USB y vuelva a conectar la cabeza móvil a la red eléctrica. La memoria USB se detectará automáticamente y aparecerá en la pantalla. Ahora, vaya a la carpeta correspondiente de la memoria USB y confirmela con «ON». Se iniciará el proceso de actualización. No retire la memoria USB ni desconecte la cabeza móvil de la red eléctrica durante el proceso de actualización.

La pantalla a batería se puede activar incluso si el equipo no está conectado a la red eléctrica. Para ello, mantenga pulsado el botón MODE durante unos 12 segundos. Ahora puede consultar la información del equipo independientemente de la red eléctrica y modificar y guardar ajustes en el sistema. El control externo del foco no se activa en este caso. Por este motivo, incluso si llega una señal de control al equipo, en la pantalla se muestra que no hay ninguna señal de control.

Dispositivo de bloqueo mecánico para evitar que la cabeza gire horizontalmente durante el transporte. Desconecte el equipo de la red eléctrica, coloque la cabeza en paralelo a la base (4 posiciones) y presione la palanca de bloqueo para bloquear la cabeza en la dirección del eje de giro horizontal. Desbloquee el dispositivo antes de poner el equipo en funcionamiento.

13 TILT LOCK

Dispositivo de bloqueo mecánico para evitar que la cabeza gire verticalmente durante el transporte (7 posiciones). Desconecte el equipo de la red eléctrica y deslice la palanca de bloqueo para bloquear la cabeza en la dirección del eje de giro vertical, moviendo la cabeza del equipo verticalmente hasta encontrar una de las 7 posiciones de enclavamiento y enclavar la palanca de bloqueo. Desbloquee el dispositivo antes de poner el equipo en funcionamiento.

FUNCIONAMIENTO

INSTRUCCIONES

En cuanto el foco esté correctamente conectado a la red eléctrica, durante el proceso de arranque y reinicio de los motores aparecerán consecutivamente en pantalla el mensaje «Software Update Please Wait...» y el logotipo de CAMEO con información sobre el modelo del equipo. Tras este procedimiento, el foco estará listo para funcionar y se activará en el último modo operativo que se haya seleccionado.

El manejo del foco se realiza, por un lado, con los botones táctiles adyacentes a la pantalla y, por el otro, también se puede pulsar la propia pantalla táctil (incluso llevando guantes) para acceder a todas las opciones de menú y hacer los ajustes deseados de forma intuitiva. En la tabla de la derecha puede ver los elementos de manejo de la pantalla y los botones adyacentes a la pantalla que tienen la misma función.

A continuación se explica el manejo con los botones adyacentes a la pantalla.

Pantalla Botón
	[G3ZZ]
	[YZZG]

PANTALLA PRINCIPAL

En la línea superior de la pantalla se muestra si está llegando una señal de control al equipo; en la línea siguiente aparece el modo operativo activado actualmente (HSI-Std, HSI-Ext, Direct-Std, Direct-Ext, Static, Auto, Slave) y, de forma bien visible en el centro, la dirección inicial DMX o el modo operativo correspondiente (en el ejemplo, dirección inicial DMX 001). En cuanto se interrumpe la señal de control, las indicaciones de la pantalla empiezan a parpadear y, en la línea superior, después de «Signal» aparece «None» (sin señal). Al restablecerse la señal de control, la visualización vuelve a la pantalla principal. La imagen en pantalla se puede girar 180° pulsando el botón táctil DOWN. Si la imagen en pantalla ya está girada 180°, pulse el botón UP para volver a la visualización estándar. La imagen en pantalla también se puede girar 180° pulsando el símbolo de techo en la pantalla táctil.

Indicación de la señal de entrada Modo DMX o modo operativo Signal:DMX User Mode:Direct-Ext Estado de la batería de la pantalla Girar la imagen en pantalla 180° Dirección inicial DMX o modo operativo 001 Información sobre el modelo del equipo Volver a la pantalla principal = pulsar cualquier lugar de la pantalla o pulsar ENTER Menú principal

MENÚ DE CONTROL (Control)

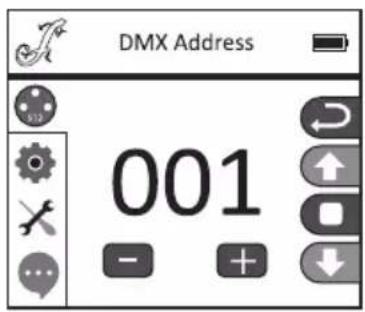

CONFIGURAR LA DIRECCIÓN INICIAL DMX (DMX Address)

Partiendo de la pantalla principal, si pulsa ENTER accederá al menú principal. Seleccione el menú Control con los botones UP y DOWN y pulse ENTER. Ahora, utilice los botones UP y DOWN para seleccionar la opción «DMX Address» del menú y confirme la selección pulsando ENTER. Ahora puede ajustar la dirección inicial DMX que desee con los botones LEFT y RIGHT. Confirme con ENTER (el valor máximo depende del modo DMX activado). Pulse MODE dos veces para volver a la pantalla principal. Ahora aparecerá en pantalla la dirección inicial DMX seleccionada en tamaño grande si está activado el modo operativo DMX.

Control DMX Address DMX Mode Network Wireless Stand Alone

DMX Address 001

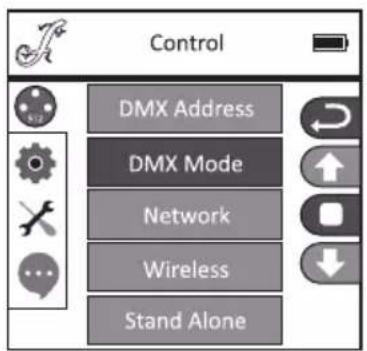

CONFIGURAR EL MODO DMX (DMX Mode)

Partiendo de la pantalla principal, si pulsa ENTER accederá al menú principal. Seleccione el menú Control con los botones UP y DOWN y pulse ENTER. Ahora, utilice los botones UP y DOWN para seleccionar la opción «DMX Mode» del menú y confirme la selección pulsando ENTER. De nuevo, seleccione el modo DMX deseado con los botones UP y DOWN y confirme la selección con ENTER. Pulse MODE dos veces para volver a la pantalla principal; ahora estará activado el modo DMX seleccionado. Puede consultar la asignación de canales de los distintos modos DMX en las tablas de la sección «CONTROL DMX» de este manual.

Control DMX Address DMX Mode Network Wireless Stand Alone

DMX Mode HSI-Std HSI-Ext Direct-Std Direct-Ext

CONFIGURACIÓN DE RED (Network)

Partiendo de la pantalla principal, si pulsa ENTER accederá al menú principal. Seleccione el menú Control con los botones UP y DOWN y pulse ENTER. Ahora, utilice los botones UP y DOWN para seleccionar la opción «Network» del menú y confirme la selección pulsando ENTER. Consulte la siguiente tabla para ver información sobre la configuración de red. Confirme todos los cambios en los ajustes de red con ENTER.

Control DMX Address DMX Mode Network Wireless Stand Alone

Network Network Input Protocol Address DMX Out

Network
Network Input Activar	/desactivar la entrada de red	OFF Entrada de red	desactivada
		ON Entrada de red	activada
Protocol Protocolo de	red ArtNET Protocolo ArtNet
		sACN Protocolo sACN
Address Ajustar universo 1-256, dirección IP y máscara de subred		Universe000-255	Entre 000 y 255. Modificar el valor con LEFT y RIGHT, confirmar con ENTER.
		IP Address Seleccionar bloque con LEFT y RIGHT, modificar valor con UP y DOWN, confirmar con ENTER.
		IP Subnet Mask Seleccionar bloque con LEFT y RIGHT, modificar valor con UP y DOWN, confirmar con ENTER.
DMX Out Emitir señal	de red a través deDMX OUT	OFF No emitir señal
		ON Emitir señal

CONFIGURACIÓN DE W-DMX (Wireless)

Partiendo de la pantalla principal, si pulsa ENTER accederá al menú principal. Seleccione el menú Control con los botones UP y DOWN y pulse ENTER. Ahora, utilice los botones UP y DOWN para seleccionar la opción «Wireless» del menú y confirme la selección pulsando ENTER. Consulte la siguiente tabla para ver información sobre la configuración de W-DMX. Confirme todos los cambios en los ajustes con ENTER.

Control DMX Address DMX Mode Network Wireless Stand Alone

Wireless
W-DMX OFF Desactiv	var W-DMX
	ON Activar W-DMX
Operating Receiver	Módulo W-DMX configurado como receptor
	Transmitter	Módulo W-DMX configurado como transmisor
Transmitting	G3	Estándar de transferencia G3
	G4S	Estándar de transferencia G4S
Link Link Acoplar con equipos W-DMX. El	W-DMX debe estar activado en todos los equipos y no debe haber ningún transmisor acoplado (Receive Reset)
UnLink Desacoplar todos los equipos
Receive Reset NO No eliminar el acoplamiento con un transmisor
YES Eliminar el acoplamiento con un transmisor

MODOS OPERATIVOS AUTÓNOMOS (Stand Alone)

Partiendo de la pantalla principal, si pulsa ENTER accederá al menú principal. Seleccione el menú Control con los botones UP y DOWN y pulse ENTER. Ahora, utilice los botones UP y DOWN para seleccionar la opción «Stand Alone» del menú y confirme la selección pulsando ENTER. Ahora, seleccione uno de los tres modos autónomos con los botones UP y DOWN y confirme con ENTER.

Control DMX Address DMX Mode Network Wireless Stand Alone

MODO OPERATIVO AUTÓNOMO «MODO ESTÁTICO» (Static)

De forma similar a la configuración de un equipo de control DMX, el modo Estático permite configurar el giro horizontal y vertical, la atenuación, el estrobo, la rueda de colores, la rueda de gobos, etc. directamente en el equipo seleccionando valores entre 000 y 255. De esa forma, se podrá crear un escenario personalizado sin necesidad de un equipo de control DMX adicional. Una vez haya seleccionado el modo operativo «Static» tal y como se explica en «MODOS OPERATIVOS AUTÓNOMOS», podrá hacer los ajustes que desee. Las opciones de submenú se corresponden con los canales 1 a 54 en el modo DMX Direct Extended (véase «CONTROL DMX», seleccione la opción de submenú con UP y DOWN, modifique el valor con LEFT y RIGHT y confirme con ENTER). Pulse varias veces MODE para regresar a la pantalla principal.

Stand Alone Static Auto Prog Slave

MODO OPERATIVO AUTÓNOMO «PROGRAMAS AUTO» (Auto Prog)

Los 4 programas Auto (Program 1 - 4) tienen su propia programación fija de movimientos de la cabeza, cambios de gobos y colores, etc. La velocidad de ejecución se ajusta por separado. Seleccione el modo operativo Auto tal y como se explica en «MODOS OPERATIVOS AUTÓNO-MOS», confirme con ENTER, seleccione el programa Auto deseado con los botones UP y DOWN, confirme con ENTER y modifique ahora el valor de la velocidad de ejecución con los botones LEFT y RIGHT al nivel deseado entre 000 y 100. Confirme pulsando ENTER. Pulse varias veces MODE para regresar a la pantalla principal.

Stand Alone Static Auto Prog Slave

La selección del modo esclavo tiene lugar tal y como se explica anteriormente en el apartado «MODOS OPERATIVOS AUTÓNOMOS». Conecte las unidades esclava y maestra (del mismo modelo y la misma versión de software) mediante un cable DMX (maestra = DMX OUT; esclava = DMX IN) y active en la unidad maestra uno de los modos autónomos Auto o Static. A partir de ese momento, la unidad esclava estará sincronizada con la unidad maestra. Pulse varias veces MODE para regresar a la pantalla principal.

Stand Alone Static Auto Prog Slave

CONFIGURACIÓN DEL SISTEMA (Settings)

Partiendo de la pantalla principal, si pulsa ENTER accederá al menú principal. Seleccione el menú de configuración del sistema Settings con los botones UP y DOWN y pulse ENTER.

A continuación llegará al submenú que permite ajustar las opciones de submenú, consulte la tabla (selección con los botones UP y DOWN; confirmación con ENTER; modificación del estado con UP y DOWN; confirmación con ENTER):

Settings (se resaltan con negrita los ajustes de fábrica)
Display Ajustes de p	pantalla Reverse OFF Giro de la	Imagen en pantalla de	desactivado
			ON Giro de 180° de la imagen en pantalla (por ejemplo, para montajes en altura)
		Backlight OFF Desactivación de la iluminación de la pantalla tras aproximadamente 30 segundos sin actividad
DMX Fail Estado operativo en casode interrupción de laseñal DMX		Black Activa el apagón
		Hold Se mantendrá a última orden
		Auto Activa el modo operativo Auto

Dimmer Curve Selección de la curva de atenuación	Linear La intensidad	luminosa	aumenta de forma lineal con el valor DMX
	Exponential La intensidad luminosa permite un ajuste fino en el rango inferior de valores DMX y un ajuste aproxima-do en el rango superior de valores DMX
	Logarithmic La intensidad luminosa podrá configurarse de forma aproximada en el rango inferior de valores DMX y de forma precisa en el rango superior de valores DMX
	S-Curve La intensidad luminosa podrá configurarse de forma precisa en los rangos inferior y superior de valores DMX y de forma aproximada en el rango medio de valores DMX
LED Frequency Ajuste de la frecuencia de la modulación por ancho de pulsos (PWM) del LED	650 Hz, 1530 Hz, 3600 Hz, 12 KHz, 25 KHz
Pan/Tilt Ajustes de la cabeza del equipo	Pan Reverse OFF Sin inversión del sentido de giro horizontal
				ON Inversión del sentido de giro horizontal
	Tilt Reverse OFF Sin inversión del sentido de giro vertical
				ON Inversión del sentido de giro vertical
	Pan Angle 630 Ángulo de giro horizontal 630°
				540 Ángulo de giro horizontal 540°
	Feedback	OFF Sin corrección automática de la posición
		ON	Se activa la corrección automática de la posición
B.O. Moving	Apagón automático al mover la cabeza móvil	OFF
		ON
Fan	Control del ventilador	Head Fan	Auto
			Low Se mantiene una velocidad baja del ventilador cuando el brillo es reducido, en caso necesario
		Base Fan	Auto
			Low Se mantiene una velocidad baja del ventilador cuando el brillo es reducido, en caso necesario

Curvas de atenuación

MENÚ DE SERVICIO

Partiendo de la pantalla principal, si pulsa ENTER accederá al menú principal. Seleccione el menú de servicio Service con los botones UP y DOWN y pulse ENTER.

Service Calibrate Test Manual Reset Motor USB Update Factory Reset

A continuación llegará al submenú que permite ajustar las opciones del submenú (selección con los botones UP y DOWN; confirmación con ENTER; modificación de los valores con LEFT y RIGHT, confirmación con ENTER).

Calibrate: calibrar los componentes con valores entre 000 y 255 (contraseña 050).

Test Manual: comprobación manual de los componentes con valores entre 000 y 255.

Reset Motor: restablecimiento de los motores. All = todos los motores, Pan&Tilt = motores de giro horizontal y vertical, Head Only = motores de la cabeza del equipo.

USB Update: actualización de firmware a través del puerto USB. OFF = inhabilitar la actualización de firmware a través del puerto USB. ON = habilitar la actualización de firmware a través del puerto USB.

Factory Reset: restablecimiento de los ajustes de fábrica.

INFORMACIÓN DEL EQUIPO (Info)

Partiendo de la pantalla principal, si pulsa ENTER accederá al menú principal. Seleccione el menú Info con los botones UP y DOWN y pulse ENTER.

Info Error Info Temperature Runtime Firmware

Seguidamente se abre el submenú que permite consultar la información del equipo (selección con UP y DOWN, confirmación con ENTER).

System Info
Error Info Visualización de error de funcionamientoSi un error de funcionamiento no se soluciona con un restablecimiento de valores o un reinicio, la unidad defectuosa deberá ser reparada en un centro de servicio técnico autorizado.
Temperature Visualización de la temperatura	Head xx°C/F°
	Base xx°C/F°
	Unit Visualización de la temperatura en gradosCelsius o Fahrenheit
Runtime Visualización del tiempo de funcionamiento	Total Time Visualización del tiempo de funcionamiento total en horas
	Current Time Visualización del tiempo de funcionamiento actual
	Time PW Introducción de la contraseña para restablecer el tiempo de funcionamiento actual(Time PW = 050)
	Clean Current Restablecimiento del tiempo de funcionamiento actual
Firmware Visualización del firmware de los componentes 1U a 8U	Vx.x.x

INSTALACIÓN Y MONTAJE

Gracias a los pies de goma integrados, el foco puede instalarse en un lugar adecuado sobre una superficie firme y nivelada. El montaje en travesaño se realiza fijando dos soportes de montaje Omega en la base del equipo (A). El volumen de suministro incluye dos soportes de montaje Omega; las abrazaderas aptas para travesaño se pueden pedir por separado. Asegúrese de acoplar bien el equipo y de fijar el foco con un cable de seguridad adecuado en el punto previsto a tal efecto (B).

Nota importante: El montaje en altura requiere mucha experiencia, incluido el cálculo de los valores límite de la carga de trabajo, el material de instalación utilizado y las comprobaciones de seguridad periódicas de todos los focos y materiales de instalación. Si no está cualificado para ello, no intente realizar la instalación por su cuenta: recurra a una empresa profesional.

DMX (Digital Multiplex) es el nombre de un protocolo universal utilizado como medio de comunicación entre dispositivos y controladores. El controlador DMX envía datos DMX a los equipos DMX conectados. Los datos DMX se envían como datos serie que se transmiten de equipo a equipo a través de los conectores XLR «DMX IN» y «DMX OUT» que se encuentran en todos los equipos DMX, siendo 32 el número máximo de equipos conectados. El último equipo de la cadena irá equipado con una terminación (terminador).

DMX es un lenguaje que permite que todas las marcas y modelos de diferentes fabricantes puedan conectarse entre sí y funcionar desde un mismo controlador, siempre y cuando todos los equipos y el controlador sean compatibles con DMX. Para garantizar la correcta transmisión de los datos DMX, el cable de conexión entre los equipos debe mantenerse lo más corto posible. El orden en que se conectan los equipos en una cadena DMX no influye en el direccionamiento DMX. Por ejemplo, un equipo al que se le asigna la dirección DMX 1 puede colocarse en cualquier lugar de la cadena DMX, ya sea al principio, al final, o en cualquier lugar intermedio. Cuando a un equipo se le asigna la dirección DMX 1, el controlador DMX enviará los datos asignados a la dirección 1 a dicho equipo, independientemente de dónde se encuentre en la cadena DMX.

CONEXIÓN EN CADENA DE VARIOS FOCOS

1. Conecte el conector XLR macho de (3 o 5 pines) del cable DMX a la salida DMX (conector de chasis hembra) del primer equipo DMX (p. e. un controlador DMX).

2. Conecte ahora el conector XLR hembra del cable DMX del primer foco a la entrada DMX del equipo siguiente (conector de chasis macho). Conecte la salida DMX de este último equipo a la entrada DMX del equipo siguiente, y así sucesivamente. Tenga en cuenta que los dispositivos DMX están conectados en serie y que las conexiones no se pueden dividir sin un splitter activo. El número máximo de equipos DMX conectados en cadena es de 32.

Las series 3 STAR, 4 STAR y 5 STAR de Adam Hall ofrecen una amplia gama de cables DMX apropiados.

CABLE DMX:

Si fabrica sus propios cables, tenga en cuenta las figuras de esta página. No conecte la malla del cable al contacto de masa del conector ni permita que la malla entre en contacto con la carcasa del conector XLR. Si se produce un contacto de la malla con la masa, puede producir un funcionamiento inestable del equipo.

Asignación de pines:

Cable DMX con XLR de 3 pines: Cable DMX con XLR de 5 pines (los pines 4 y 5 no se utilizan):

TERMINACIÓN DMX (TERMINADOR):

Para evitar errores de sistema, debe conectarse una resistencia de terminación (120 ohmios, 1/4 W) en el último equipo de la cadena DMX. XLR aéreo de 3 pines con resistencia de terminación: K3DMXT3 XLR aéreo de 5 pines con resistencia de terminación: K3DMXT5

Asignación de pines:

Conector XLR aéreo de 3 pines: Conector XLR aéreo de 5 pines:

ADAPTADOR DMX:

Gracias a los adaptadores, es posible instalar en una misma cadena DMX tanto equipos DMX con conexiones DMX de 3 pines como equipos con conectores de 5 pines.

Asignación de pines

Adaptador DMX de XLR macho 5 pines a XLR hembra 3 pines: K3DGF0020 Los pines 4 y 5 no se utilizan.

DMX + DMX - Shield

Asignación de pines

Adaptador DMX de XLR macho 3 pines a XLR hembra 5 pines: K3DHM0020 Los pines 4 y 5 no se utilizan.

1 2 3 DMX + DMX - Shield

DATOS TÉCNICOS

Número de articulo: CLOSP5FC
Clase de producto: Cabeza móvil LED
Tipo: Cabeza móvil
Número de lámparas: 1
Tipo de lámpara: LED de 300 W
Espectro cromático de la lámpara: RGBAL
Frecuencia de la modulación por ancho de pulsos (PWM) del LED:	650 Hz, 1530 Hz, 3600 Hz, 12.000 Hz, 25.000 Hz (ajustable)
Número de gobos: 13 + posición vacía (6 giratorios + 7 fijos)
Tamaño de gobo: ∅ exterior 29,9 mm (-0,2 mm), ∅ del motivo 25 mm, grosor del material 1,1 mm (vidrio)
Ángulo de dispersión: 6° - 44°
Entrada DMX: Conector XLR macho de 3 pinesConector XLR macho de 5 pines
Salida DMX: Conector XLR hembra de 3 pinesConector XLR hembra de 5 pines
Conexiones de red: RJ45 IN y OUT (bloqueable)
Modo DMX: HSI-Standard de 36 canales, HSI-Extended de 49 canales, Direct-Standard de 39 canales,Direct-Extended de 56 canales
Funciones DMX: Giro horizontal/vertical, giro horizontal/vertical fino, atenuación, atenuación fina, estrobomultifuncional, RGBAL, RGBAL fino, tono, tono fino, saturación, temperatura de color ajustable (CTC), tono del color, macros de colores, macros de colores crossfade, rueda de gobos 1, rotación de gobo 1, rotación fina de gobo 1, rotación de rueda de gobos 1, agitación degobo 1, rueda de gobos 2, rotación de rueda de gobos 2, agitación de gobo 2, zoom, zoom fino, enfoque, enfoque fino, iris, prisma 1/2, rotación de prisma, Frost, rueda de animación,correderas de diafragma 1-4, rotación de correderas de diafragma, rotación fina de correderas de diafragma, macros de giro horizontal/vertical, velocidad de giro horizontal/vertical,curva de atenuación, configuración del sistema
Funciones autónomas:	Programas automáticos 1-4, modo Estático, modo Maestro/Esclavo
Configuración del sistema:	Configuración inalámbrica, inversión de pantalla, encendido/apagado de la iluminación dela pantalla, DMX Fail, curva de atenuación, frecuencia de modulación por ancho de pulsosdel LED, ángulo de giro horizontal, inversión de giro horizontal, inversión de giro vertical,feedback, blackout de movimiento, ajustes del ventilador, calibración, test manual, reinicio demotores, restablecimiento de la configuración de fábrica, configuración de red
Control:	DMX512, habilitado para RDM, W-DMXTM (receptor), Art-Net, sACN
Ángulo de giro horizontal:	540°/630°
Ángulo de giro vertical:	270°
Elementos de manejo:	Botones táctiles MODE, ENTER, UP, DOWN, LEFT, RIGHT, pantalla LCD táctil, en color y congráficos (se puede usar con guantes)
Elementos de visualización:	Pantalla LCD táctil retroiluminada, en color y con gráficos, alimentación a batería para efectuarajustes del sistema independientemente de la red eléctrica
Tensión operativa:	100-240 V CA / 50-60 Hz
Consumo de potencia:	500 W
Intensidad de iluminación:	14000 lx a 5 m (estrecho)
Flujo luminoso:	9000 lm
Conexión al suministro eléctrico:	Entrada y salida Neutrik powerCON TRUE1 (salida máx. 10 A)
Fusible:	T5AL / 250 V (5 x 20 mm)

Temperatura ambiente en funcionamiento: De -15 °C a 40 °C

Humedad relativa del aire: <85 %, sin condensación

Material de la carcasa: Metal, plástico ABS

Color de la carcasa: Negro

Refrigeración de la carcasa: Sistema de refrigeración por caloducto y ventiladores controlados por temperatura

Dimensiones (anchura x altura x profundidad, sin soporte de montaje): 380 x 710 x 250 mm

Peso: 28,95 kg

Otras características: Cable de alimentación de 1 m con conector Neutrik powerCON TRUE1 y 2 soportes de montaje Omega incluidos en la entrega.

DECLARACIÓN DEL FABRICANTE

GARANTÍA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD

Consulte nuestras condiciones de garantía y limitaciones de responsabilidad en: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_CAMEO.pdf. En caso de necesitar servicio técnico, póngase en contacto con Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach (Alemania); correo electrónico [e-mail]; +49 (0)6081 / 9419-0.

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO

(Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva) El símbolo que aparece sobre el producto o en la documentación adjunta indica que al final de la vida útil del equipo, no deberá desecharlo con los demás residuos domésticos, con el fin de evitar posibles efectos negativos en el medio ambiente y en la salud humana debidos al vertido incontrolado de desechos. La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los componentes de este equipo. Si es un particular, póngase en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo. Si es una empresa, póngase en contacto con su proveedor para informarse sobre los términos y condiciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.

Conformidad CE

Adam Hall GmbH declara por la presente que este producto es conforme con las siguientes directivas (según sea aplicable):

R&TTE (1999/5/CE) o RED (2014/53/UE) a partir de junio de 2017

Directiva de baja tensión (2014/35/UE)

Directiva EMC (2014/30/UE)

RoHS (2011/65/UE)

Puede consultar la declaración de conformidad completa en www.adamhall.com.

También puede solicitarla a [e-mail].

POLSKI

Gratulujemy wyboru!
