MANUAL DE USUARIO AZOR SP2 IP Cameo

USER'S MANUAL BEDIENUNGSANLEITUNG MANUEL D'UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D' USO

cameo®

INFORMACIÓN SOBRE ESTE MANUAL DE USUARIO 93

USO PREVISTO 93

EXPLICACIONES DE TÉRMINOS Y SÍMBOLOS 93

INSTRUCCIONES DE SEGURIDAD 94

NOTAS SOBRE LOS DISPOSITIVOS PORTÁTILES DE EXTERIOR 98

CONTENIDO DEL EMBALAJE 99

INTRODUCCIÓN 99

CONEXIONES, MANDOS E INDICADORES 100

FUNCIONAMIENTO 103

INSTALACIÓN Y MONTAJE 113

CUIDADO, MANTENIMIENTO Y REPARACIÓN 113

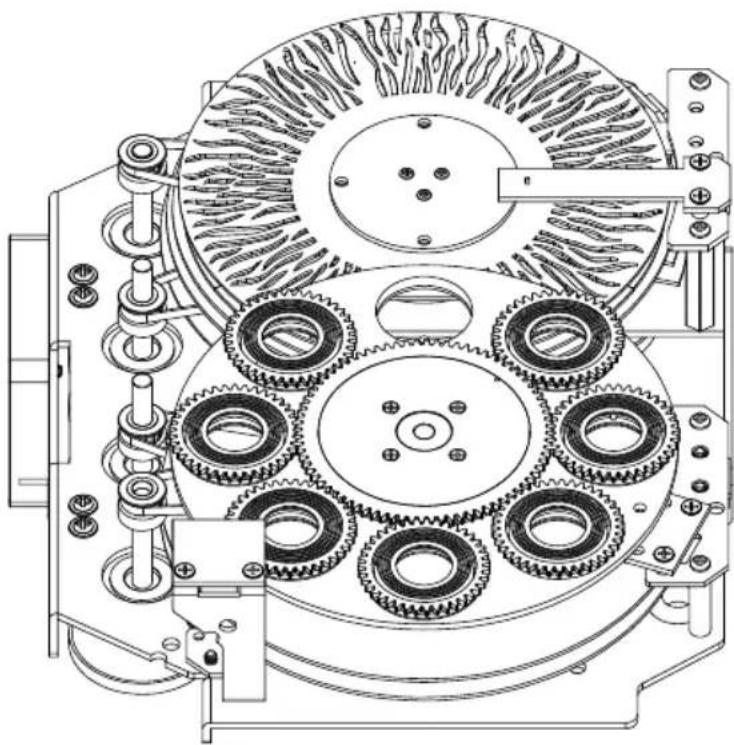

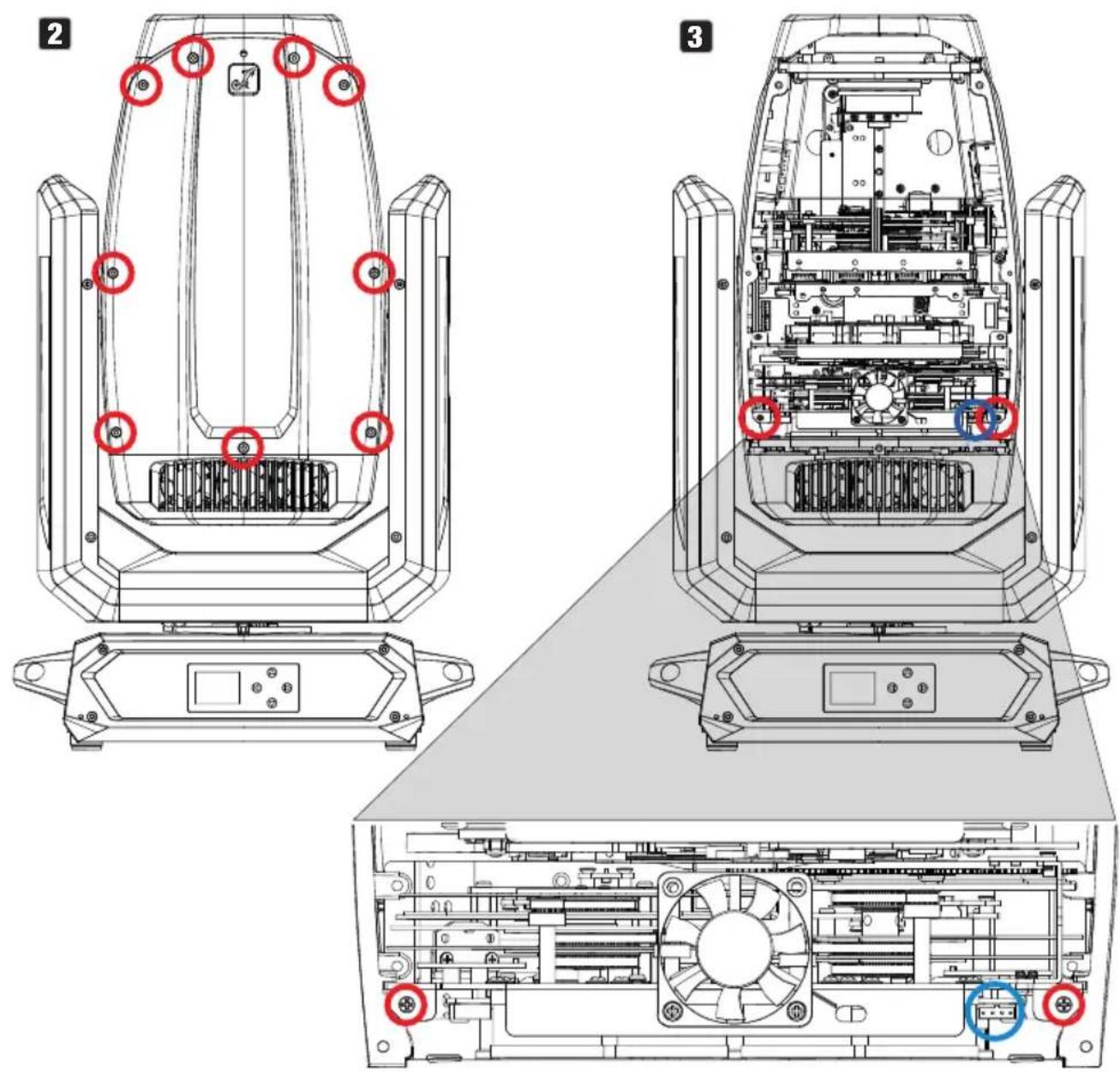

SUSTITUCIÓN DE GOBOS 115

CARACTERÍSTICAS TÉCNICAS 118

NOTAS EXPLICATIVAS SOBRE LA CLASE DE PROTECCIÓN IP 119

DISTANCIA MÍNIMA A LA SUPERFICIE ILUMINADA 120

DISTANCIA MÍNIMA A MATERIALES NORMALMENTE INFLAMABLES 120

RECICLAJE 120

DECLARACIÓN DEL FABRICANTE 121

POLSKI

INFORMACJE NA TEMAT NINIEJSZEJ INSTRUKCJI OBSŁUGI 122

PRZEZNACZENIE 122

OBJAŚNIENIA TERMINÓW I SYMBOLI 122

INSTRUKCJE BEZPIECZEŃSTWA 123

Ha tomado la decisión correcta.

Este aparato ha sido desarrollado y fabricado siguiendo las normas de calidad más exigentes para garantizarle muchos años de funcionamiento sin problemas. Lea atentamente este manual de usuario para poder utilizar su nuevo producto Cameo Light de forma rápida y óptima. Encontrará más información sobre Cameo Light en nuestra página web: CAMEOLIGHT.COM

INFORMACIÓN SOBRE ESTE MANUAL DE USUARIO

• Lea atentamente las instrucciones de seguridad y todo el manual antes de utilizar el equipo.
• Respete los indicadores de advertencia que aparecen en el equipo y en las instrucciones de uso.
• Tenga siempre a mano el manual de usuario.
• Si vende o cede el aparato, es importante que incluya también este manual de usuario, ya que forma parte integrante del producto.

USO PREVISTO

¡Este producto es un equipo para eventos!

Este producto ha sido desarrollado para su uso profesional en el ámbito de la tecnología de eventos y no es apto para su uso como iluminación doméstica.

¡Funcionamiento temporal! Los equipos para eventos suelen estar diseñados para un uso temporal y no para un funcionamiento continuo en una instalación fija.

Además, este producto está destinado únicamente a usuarios cualificados con conocimientos especializados en eventos.

Cualquier uso de este producto que no tenga en cuenta las características técnicas y las condiciones de funcionamiento especificados se considera un uso inadecuado.

El uso inadecuado de este producto exime de toda responsabilidad por daños personales y materiales, incluso de terceros.

El producto no es adecuado para:

• Personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos.
• Niños (los niños deben recibir instrucciones de no jugar con este dispositivo).

EXPLICACIONES DE TÉRMINOS Y SÍMBOLOS

1. PELIGRO: La palabra PELIGRO, posiblemente en combinación con un símbolo, indica una situación o condición inminentemente peligrosa para la vida y la integridad física.
2. ADVERTENCIA: La palabra ADVERTENCIA, posiblemente en combinación con un símbolo, indica una situación o condición potencialmente peligrosa para la vida y la integridad física.
3. PRECAUCIÓN: La palabra PRECAUCIÓN, posiblemente en combinación con un símbolo, indica situaciones o condiciones que pueden provocar lesiones.
4. ATENCIÓN: La palabra ATENCIÓN, posiblemente en combinación con un símbolo, indica situaciones o condiciones que pueden provocar daños a la propiedad y/o al medioambiente.

Este símbolo indica peligro de descarga eléctrica.

Este símbolo indica las zonas o situaciones peligrosas.

Este símbolo indica peligro por superficie a alta temperatura.

Este símbolo indica peligro causado por fuentes de luz intensas.

Este símbolo indica peligro debido a cargas suspendidas.

Este símbolo indica que el equipo no contiene piezas que el usuario pueda sustituir.

Este símbolo indica información adicional sobre el funcionamiento del equipo.

INSTRUCCIONES DE SEGURIDAD

PELIGRO:

1. No abra el equipo ni intente modificarlo.
2. Si el equipo deja de funcionar correctamente, si han entrado líquidos u objetos en el interior del equipo o si este ha sufrido algún otro desperfecto, apáguelo inmediatamente y desconéctelo de la corriente eléctrica. Este equipo solo puede ser reparado por técnicos autorizados.
3. Para los equipos de la clase de protección 1, el conductor de protección debe estar conectado correctamente. No desconecte nunca el conductor de protección. Los equipos de la clase de protección 2 no tienen conductor de protección a tierra.
4. Asegúrese de que los cables con tensión no estén doblados ni dañados mecánicamente de alguna forma.
5. No puentee nunca el fusible del equipo.

ADVERTENCIA:

1. El equipo no debe ponerse en funcionamiento si presenta daños evidentes.
2. El equipo solo debe instalarse cuando esté desenchufado de la corriente eléctrica.
3. Si el cable eléctrico está dañado, no ponga en funcionamiento el equipo.
4. Los cables eléctricos fijos solo deben ser sustituidos por una persona cualificada.

ATENCIÓN:

1. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. No encienda el equipo hasta que haya alcanzado la temperatura ambiente.
2. Asegúrese de que la tensión y la frecuencia de la red eléctrica coinciden con los valores indicados en el equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado es correcto. Utilice solo cables eléctricos adecuados.
3. Para desconectar completamente el equipo de la red eléctrica, no es suficiente con pulsar el interruptor de encendido/apagado del equipo.
4. Asegúrese de que el fusible utilizado corresponde al tipo especificado en el equipo.
5. Asegúrese de que se han tomado las medidas necesarias contra las sobretensiones (por ejemplo, si cae un rayo).
6. Respete la corriente de salida máxima especificada en los equipos con salida eléctrica en paralelo. Asegúrese de que el consumo total de corriente de todos los equipos conectados no supera el valor especificado.
7. Sustituya los cables eléctricos solo por otros cables originales.
8. Conecte el equipo solo a dispositivos eléctricos que cumplan las normas, hayan sido probados y no estén dañados.

PELIGRO:

1. ¡Peligro de asfixia! Las bolsas de plástico y las piezas pequeñas deben mantenerse fuera del alcance de las personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas.
2. ¡Peligro por caída del equipo! Asegúrese de que el equipo está bien instalado y no se puede caer. Utilice únicamente soportes y anclajes adecuados (especialmente en instalaciones fijas). Asegúrese de que los accesorios están correctamente instalados y bien fijados. Asegúrese de que se cumplen las normas de seguridad pertinentes.

ADVERTENCIA:

1. Utilice el equipo únicamente según la finalidad prevista.
2. Utilice solo los accesorios recomendados por el fabricante para el equipo.
3. Durante la instalación, respete las normas de seguridad de su país.
4. Después de conectar el equipo, compruebe todas las tiradas de cable para evitar daños o accidentes, por ejemplo, por riesgo de tropiezo.
5. ¡Es esencial respetar la distancia mínima especificada a los materiales normalmente inflamables! Si no se indica explícitamente, la distancia mínima es de 0,3 m.

PRECAUCIÓN:

1. En el caso de los componentes móviles, como los soportes de montaje, existe la posibilidad de que se atasquen.
2. En el caso de los equipos con componentes accionados por motor, existe riesgo de lesiones por el movimiento del equipo. Un movimiento brusco del aparato puede provocar lesiones por impacto.
3. La superficie exterior del equipo puede calentarse mucho durante el funcionamiento regular. Asegúrese de que no sea posible tocar accidentalmente la carcasa. Deje siempre que el equipo se enfríe lo suficiente antes de desmontarlo, realizar trabajos de mantenimiento, recarga, etc.

ATENCIÓN:

1. No instale ni opere el equipo cerca de radiadores, salidas de calefacción, estufas u otras fuentes de calor. Asegúrese siempre de que el equipo está instalado de forma que esté suficientemente refrigerado y no pueda sobrecalentarse.
2. No coloque ninguna fuente de llama desprotegida, como una vela encendida, cerca del equipo.
3. Las rejillas de ventilación no deben estar cubiertas; los ventiladores no deben estar bloqueados.
4. Utilice el embalaje original u otro embalaje suministrado por el fabricante para el transporte.
5. Evite los golpes o impactos en el equipo.
6. Respete la clase de protección IP, así como las condiciones ambientales, como la temperatura y la humedad, de acuerdo con las especificaciones.
7. Los equipos pueden perfeccionarse constantemente. En caso de que la información sobre las condiciones de funcionamiento, el rendimiento u otras propiedades del aparato especificadas en el manual del usuario difiera de la información del etiquetado del aparato, siempre tendrá prioridad la información del aparato.
8. El equipo no es adecuado para climas tropicales ni para funcionar a más de 2.000 m sobre el nivel del mar.
9. A menos que se indique explícitamente, el equipo no es adecuado para su uso en entornos marinos.

NOTA:

Si utiliza kits de conversión/adaptación o los accesorios proporcionados por el fabricante, asegúrese de seguir las instrucciones incluidas.

¡PRECAUCIÓN!

INFORMACIÓN IMPORTANTE SOBRE LOS PRODUCTOS DE ILUMINACIÓN

1. Este equipo pertenece al grupo de riesgo 2. ¡No se quede mirando la fuente de luz! ¡No se quede mirando el haz de luz! No mire directamente a la lámpara utilizando instrumentos ópticos, como una lupa o unos prismáticos.

1. ¡Los efectos estroboscópicos pueden provocar ataques epilépticos en individuos susceptibles!

1. Estos equipos de iluminación integran lámparas de instalación permanente que no pueden ser sustituidas por el usuario. Las lámparas de este equipo de iluminación solo pueden ser sustituidas por el fabricante, su servicio técnico o una persona con cualificación similar.

TRANSMISIÓN DE SEÑALES DE RADIO (COMO W-DMX O SISTEMAS DE AUDIO POR RADIO):

Transmisión de señales de radio (como W-DMX o sistemas de audio por radio):

La calidad y las prestaciones de las transmisiones de señales inalámbricas suelen depender de las condiciones ambientales.

Por ejemplo, los siguientes factores pueden influir en el alcance y la estabilidad de la señal:

Apantallamiento (como muros, estructuras metálicas, agua).

Saturación del espectro de radio (redes inalámbricas potentes).

Interferencias

Radiación electromagnética (videowalls LED, reguladores de intensidad de luces).

Todas las especificaciones sobre el alcance se refieren a la operación en campo libre con línea directa visual y sin interferencias.

El funcionamiento de los transmisores de radio está sujeto a la normativa oficial. Esta puede variar de una región a otra y el operador debe verificarla antes del uso (como la frecuencia de radio y la potencia de transmisión).

ADVERTENCIA: Los transmisores inalámbricos no deben utilizarse en zonas sensibles donde la radio puede provocar interferencias. Entre las zonas sensibles están:

• Zonas peligrosas de clase I, II y III.
• Zonas restringidas.
• Instalaciones militares.
• Aviones y vehículos.
• Zonas en las que está prohibido el uso de teléfonos móviles.

- Hospitales, centros de salud u otros centros de atención sanitaria que prestan atención al paciente con personal y equipos especializados.

TRANSMISIÓN POR W-DMX

ADVERTENCIA: En general, la transmisión DMX inalámbrica no debe utilizarse en aplicaciones que impliquen factores relacionados con la seguridad que puedan provocar lesiones personales o daños materiales en caso de fallo.

Esto se aplica en particular a las estructuras móviles de escena o trusses, motores/elevadores controlados por DMX o equipos de elevación que accionan por DMX plataformas elevadoras controladas, sistemas hidráulicos o componentes móviles similares.

Además, la transmisión DMX inalámbrica no debe utilizarse para controlar dispositivos de llama o pirotécnicos, efectos accionados por explosiones o efectos de gas o líquidos. Estos incluyen cañones de CO_2 , lanzadores de confeti, efectos de agua o similares.

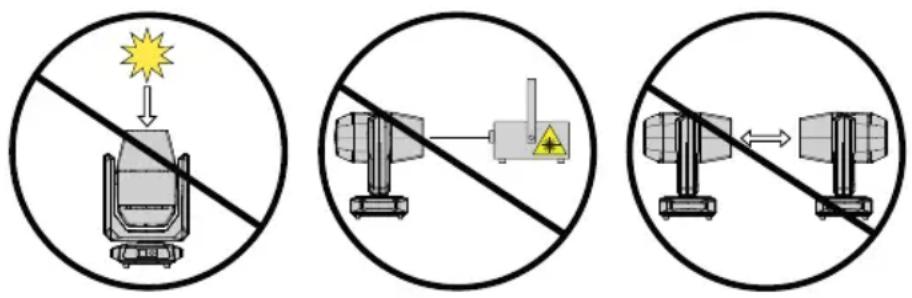

¡ATENCIÓN! POSIBLES DAÑOS POR FUENTES DE LUZ EXTERNAS

La radiación solar, la radiación láser y los haces de luz agrupados de otros focos pueden dañar la carcasa y los componentes internos, como los filtros, las ruedas de gobos y colores, los motores, los cables, las correas, ¡así como las fuentes de luz! No exponga el aparato, y en especial la abertura del objetivo, a la luz solar directa, a la radiación láser ni a los haces de luz de otros focos durante el desembalaje, la instalación, la inactividad prolongada y el funcionamiento. Cuando no utilice el equipo, dirija siempre la abertura del objetivo hacia el suelo.

Los daños causados por fuentes de luz externas quedan excluidos de la garantía del fabricante.

NOTAS SOBRE LOS DISPOSITIVOS PORTÁTILES DE EXTERIOR

1. ¡Funcionamiento temporal! Los equipos para eventos suelen estar diseñados solo para un uso temporal.
2. El funcionamiento continuo o la instalación permanente, sobre todo en el exterior, pueden deteriorar el funcionamiento, las superficies y las juntas, y acelerar la fatiga del material.
3. Los daños en el revestimiento de la superficie pueden mermar la protección anticorrosión del equipo. Los revestimientos superficiales dañados (por ejemplo, arañazos) deben repararse rápidamente con medidas adecuadas.

CONTENIDO DEL EMBALAJE

Saque el producto del envase y retire todo el material de embalaje.

Compruebe que la entrega está completa e intacta y notifique a su distribuidor inmediatamente después de la compra si la entrega no está completa o está dañada.

Contenido del embalaje del producto:

1 × Cabeza móvil spot profile compacta IP65 AZ02
▶ 2 × Soportes de montaje en omega
▶ 1 × Cable eléctrico
▶ Información de seguridad y conformidad (código QR para descargar el manual del usuario)

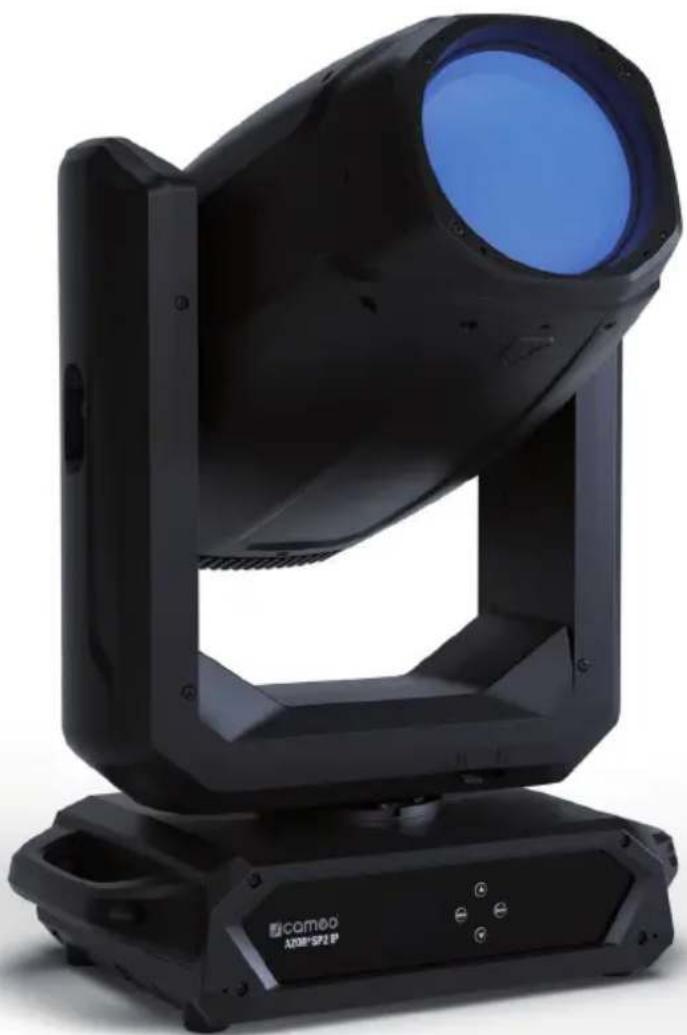

INTRODUCCIÓN

CABEZA MÓVIL LED SPOT PROFILE IP65

CLAZORSP2IP

FUNCIONES DE CONTROL:

Control DMX básico (canal 32), estándar (canal 37), y ampliado (canal 43)

DMX512

Receptor DMX inalámbrico integrado

Funcionamiento Maestro/Esclavo

Funciones autónomas

CARACTERÍSTICAS:

Clase de protección IP65. LED blanco frío de 300 W. Mezcla de colores CMY. Rueda de colores con ocho colores más vacío. Rueda de gobos con siete gobos giratorios más vacío. Funciones de zoom, enfoque, iris, prisma y filtro difusor. Rueda de animación. Obturador. DMX512. Conectores DMX de 5 pines. 2 soportes de montaje en omega suministrados.

El foco es compatible con el estándar RDM (Remote Device Management). La gestión remota de dispositivos permite consultar el estado y la configuración de los dispositivos RDM conectados mediante un controlador compatible RDM, como el Cameo UNICON, disponible como opción (ref.: CLIREMOTE). El Cameo UNICON también permite acceder a todo el menú del foco.

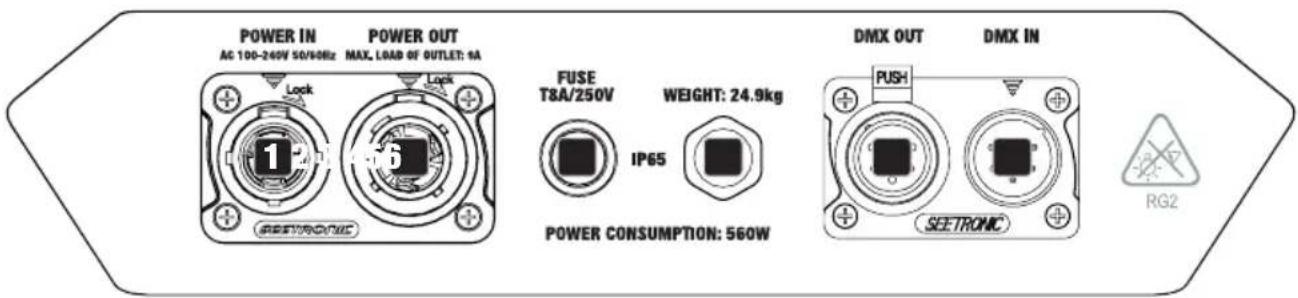

CONEXIONES, MANDOS E INDICADORES

POWER IN AC 100-240V 50/60Hz MAX. LOAD OF OUTLET: 1A POWER OUT 1 Lock Lock FUSE T8A/250V WEIGHT: 24.9kg IP65 POWER CONSUMPTION: 560W DMX OUT DMX IN PUSH SEETRONIC RG2

1 POWER IN

Entrada de alimentación eléctrica IP65 con tapa protectora de goma. Tensión operativa: 100-240 Vca, 50/60 Hz. Conecte utilizando el cable eléctrico suministrado. Cuando no lo utilice el conector, ciérrelo con su tapón de goma.

2 POWER OUT

Salida de alimentación eléctrica IP65 con tapa protectora de goma. Permite la alimentación de otros focos CAMEO. Cuando no lo utilice el conector, ciérrelo con su tapón de goma. Asegúrese de que el consumo total de corriente de todos los equipos conectados no supera el valor especificado en amperios (A).

3 FUSE

Portafusibles IP65 para fusibles de 5 × 20 mm. NOTA IMPORTANTE: Sustituya el fusible por otro del mismo tipo y valor. Si el fusible se fundiera varias veces, póngase en contacto con un servicio técnico autorizado. Vuelva a cerrar con cuidado el portafusibles para seguir manteniendo la estanquidad IP65.

4 DMX IN

XLR macho IP65 de 5 pines para conectar un controlador DMX (como una mesa DMX). Cuando no lo utilice el conector, ciérrelo con su tapón de goma.

5 DMX OUT

XLR hembra de 5 pines para enviar la señal de control DMX. Cuando no lo utilice el conector, ciérrelo con su tapón de goma.

6 ELEMENTO DE IGUALACIÓN DE PRESIONES

Elemento de igualación de presiones para evitar la condensación en el interior de la carcasa. Para garantizar su correcto funcionamiento, el elemento debe protegerse de la suciedad.

ANTENA

La antena para el control por DMX inalámbrico se encuentra en el interior del equipo.

ATENCIÓN: Para proteger las tomas especiales DMX de entrada y salida de las salpicaduras de agua de acuerdo con el grado de protección IP65, deben utilizarse conectores XLR de entrada y salida especiales con grado de protección IP65, o bien taparlas con tapones de goma. Cuando se conectan correctamente o cuando se cierran bien con las tapas protectoras de goma, los conectores POWER IN y POWER OUT están protegidos de las salpicaduras de agua según la norma IP65.

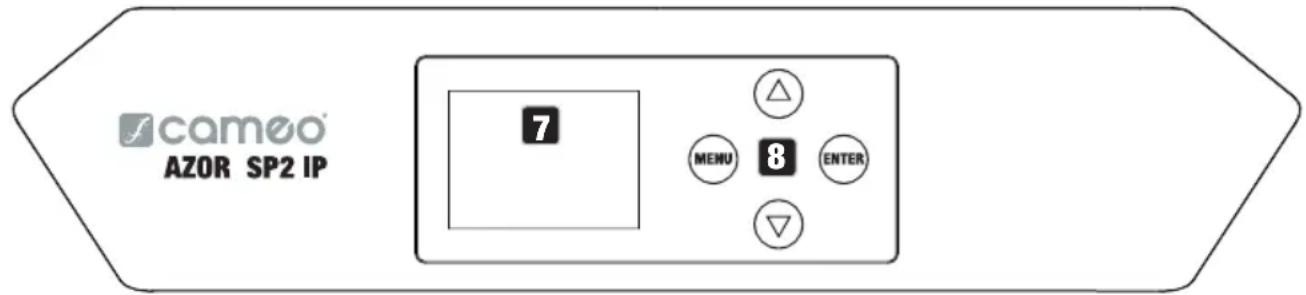

cameo® AZOR SP2 IP 7 MENU 8 ENTER

7 PANTALLA OLED

La pantalla OLED muestra el modo de funcionamiento activo en ese momento (pantalla principal), las opciones del menú y el valor numérico o el estado operativo de determinadas opciones del menú. Si no se realiza ninguna entrada en aproximadamente un minuto, la pantalla vuelve automáticamente a la pantalla principal. Nota sobre la pantalla principal en los modos operativos con control externo: Si se desconecta la señal de control del equipo, los caracteres de la pantalla empezarán a parpadear; el parpadeo se detendrá en cuanto haya una señal de control.

8 CONTROLES TÁCTILES

MENU: Pulse MENU para entrar al menú principal. Pulse de nuevo o varias veces para volver a la pantalla principal. Si pulsa MENU sin confirmar un cambio de valor o de estado con ENTER, se restablecerá el valor o el estado confirmado previamente.

ENTER: Pulse ENTER para entrar al menú, donde podrá cambiar el valor y entrar a los submenús con el botón ENTER. Pulse también ENTER para confirmar el valor o el estado.

▲ y ▼: Seleccione los elementos del menú principal (dirección DMX, modo DMX...) y de los submenús. Permite cambiar el valor de una opción de menú, como la dirección DMX (pulsación larga = cambio rápido de valor).

9 9

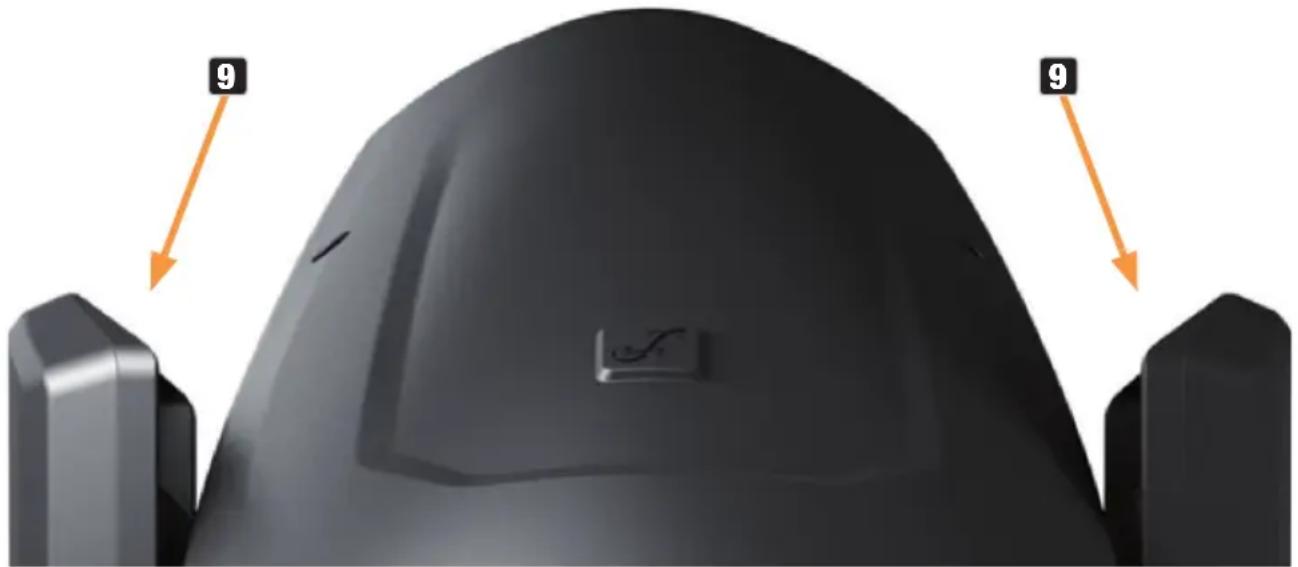

9 ASAS EMPOTRADAS

Además de las dos asas de transporte en la base del equipo, hay unas prácticas asas empotradas en la parte superior interior de los dos brazos del equipo.

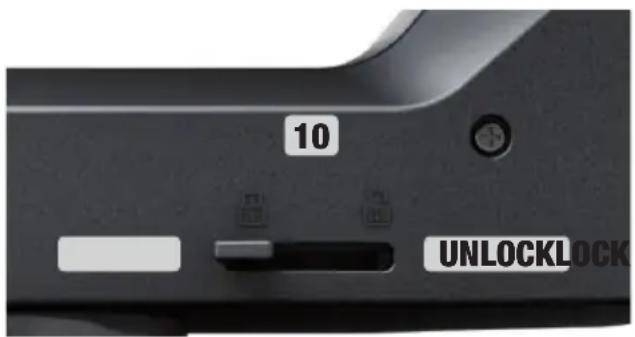

Mecanismo de bloqueo para evitar que la cabeza móvil gire en el plano horizontal durante el transporte. Desconecte el equipo de la red eléctrica, mueva la cabeza en paralelo a la base (8 posiciones posibles) y empuje la palanca de bloqueo horizontalmente (LOCK) para bloquearla en esa posición. Desbloquee el mecanismo de bloqueo antes de poner el equipo en marcha (UNLOCK).

11 BLOQUEO DEL GIROVERTICAL

Mecanismo de bloqueo para evitar que la cabeza móvil gire en el plano vertical durante el transporte (7 posiciones posibles). Desenchufe el equipo de la red eléctrica y deslice la palanca de bloqueo en el eje de giro vertical, mueva la cabeza del equipo en vertical hasta encontrar una de las 7 posiciones de bloqueo y que la palanca de bloqueo encaje (LOCK). Desbloquee el mecanismo de bloqueo antes de poner el equipo en marcha (UNLOCK).

(Imágenes aproximadas)

DMX INALÁMBRICO

Para emparejar un receptor DMX inalámbrico con un transmisor inalámbrico compatible con DMX, ejecute el comando «Unlink» o «Receive Reset» en el menú «Wireless». El receptor está ahora listo para emparejarse y espera a que un transmisor envíe una solicitud de emparejamiento. Para emparejar, seleccione «Link» en el menú del transmisor; el emparejamiento se realiza de forma automática. De la misma forma, también puede hacerse el emparejamiento simultáneo o consecutivo de varios receptores a un transmisor (por ejemplo, para un funcionamiento Maestro/Esclavo). Una conexión DMX inalámbrica se mantiene activa hasta que se desconecta mediante un comando «Reset» en el receptor o «Unlink» en el transmisor, sin importar si el equipo se ha desenchufado de la red eléctrica.

FUNCIONAMIENTO

NOTAS

Al encender la luz, aparece momentáneamente el mensaje «Update Wait», seguido de «Welcome to Cameo», el nombre del modelo y la versión del software. A continuación, se restablecen los motores («Motor Reset Please Wait»). Tras este proceso, el foco está listo para funcionar y se activa el último modo operativo que estuviera activado.

PANTALLA PRINCIPAL EN MODO OPERATIVO DMX

En el modo DMX, la pantalla principal muestra la dirección de inicio DMX en ese momento (v. la figura). Si los caracteres parpadean, no hay señal DMX.

DMX Address 001

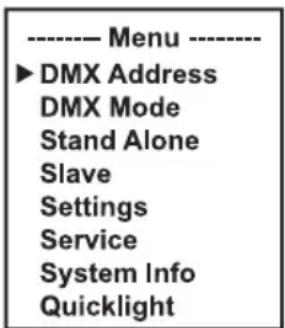

CONFIGURACIÓN DE LA DIRECCIÓN DE INICIO DMX (DMX Address)

Desde la pantalla principal, pulse MENU para entrar en el menú principal. Seleccione ahora con ▲ o ▼ la opción DMX Address y confirme con ENTER. Utilice ▲ o ▼ para configurar la dirección de inicio DMX deseada y pulse ENTER para confirmar (el valor más alto posible depende del modo operativo DMX seleccionado).

---- Menu ---- ►DMX Address DMX Mode Stand Alone Slave Settings Service System Info Quicklight

--- DMX Address --- ► DN DN St Slave 001

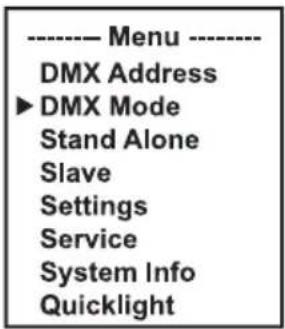

AJUSTE DEL MODO OPERATIVO DMX (DMX Mode)

Desde la pantalla principal, pulse MENU para entrar en el menú principal. Utilice ▲ o ▼ para seleccionar el menú DMX Mode y confirme con ENTER. Seleccione el modo operativo DMX deseado con ▲ o ▼ y confirme con ENTER. Las tablas que muestran la asignación de canales de los diferentes modos DMX se encuentran en la sección CONTROL DMX de este manual de usuario.

---- Menu ---- DMX Address ►DMX Mode Stand Alone Slave Settings Service System Info Quicklight

---- DMX Mode ---- ► 32CH Basic 37CH Standard 43CH Extended

MENÚ STAND ALONE

En los modos operativos autónomos «Play Scene» y «Play Loop», la señal de control del modo correspondiente puede reenviarse a los equipos esclavos a través del conector XLR. Si no desea reenviar la señal de control, desactive la salida.

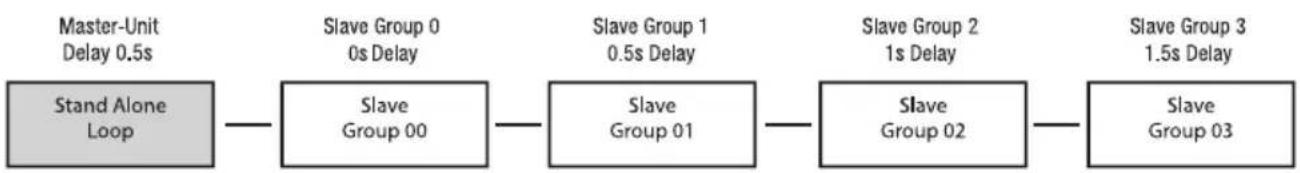

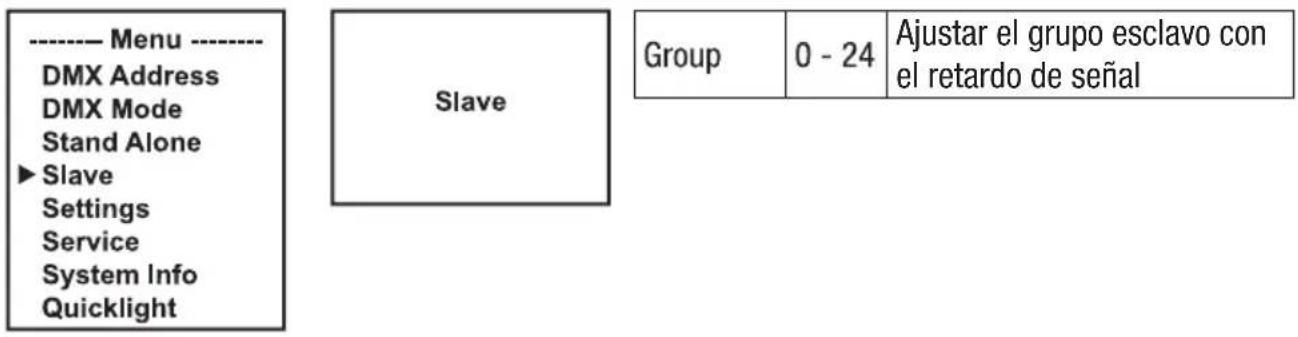

Se puede fijar un retardo para los equipos esclavos para la salida temporizada de la señal de control de los modos operativos autónomos.

Active una de las ocho escenas disponibles (Scene 1-8) o uno de los ocho bucles disponibles (Loop 1-8). Los ajustes de cada bucle se realizan de forma independiente y se conservan incluso después de reiniciar el equipo.

Desde la pantalla principal, pulse MENU para entrar en el menú principal. Utilice ▲ o ▼ para seleccionar el Stand Alone y confirme con ENTER. Seleccione ahora la opción del submenú que desee, confírmela y realice los ajustes necesarios (v. la tabla).

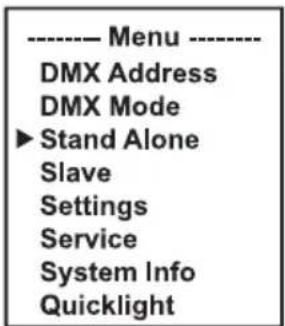

---- Menu ---- DMX Address DMX Mode ► Stand Alone Slave Settings Service System Info Quicklight

---- Stand Alone ---- ►Master/Alone Play Scene/Loop Edit Scene Edit Loop

Master/Alone	Master	Delay	Reenviar la señal de control a través de la salidaDMX OUT y fijar el retardo para los equiposesclavos:Off, 0,1 s ... 2,0 s
	Alone	No enviar la señal de control
Play Scene/Loop	Scene	Scene 1 - 8	Selección y activación de la escena
Play Scene/ Loop	Loop	Loop 1 - 8	Selección y activación del bucle
Edit Scene	Scene 1 - 8	Pan	Ajustar cada escena individualmente. Las escenas se activan al seleccionarlas.Consulte el modo DMX extendido (canal 43) para conocer todas las funciones y los valores correspondientes.
		Tilt
		Dimmer
		...
Edit Loop	Loop 1 - 8	Step 1	Scene 1 - Scene 8 / Blackout	Selección de escena / oscurecimiento
			t-Step 0s - 20min	Ajusta la duración de paso
			t-Fade 0s - 20min	Ajusta el tiempo de fundido
		Step 2	''	''
		Step 3	Scene 1 - Scene 8 / Blackout / Skip Step	Seleccionar la escena 1-8 / oscurecimiento / saltar el paso
			t-Step 0s - 20min	Ajusta la duración de paso
			t-Fade 0s - 20min	Ajusta el tiempo de fundido
		Step 4	''	''
		Step 5	''	''
		Step 6	''	''
		Step 7	''	''
		Step 8	''	''

MODO ESCLAVO

MODO ESTÁNDAR ESCLAVO: Desde la pantalla principal, pulse MENU para entrar en el menú principal. Seleccione ahora con ▲ o ▼ la opción de menú Slave, confirme con ENTER, seleccione «Slave Group 0» y confirme de nuevo. Conecte los equipos maestro y esclavo (mismo modelo y misma versión de software) con un cable DMX y active la salida de señal de control (Stand Alone > Master/Alone > Master) y uno de los modos autónomos «Play Scene/Play» en el equipo maestro. Ahora, el equipo esclavo seguirá al el equipo maestro.

MODO ESCLAVO AVANZADO: Si desea controlar los equipos esclavos en modo maestro/esclavo utilizando uno de los modos autónomos Play Scene o Play Loop, la señal de control puede reproducirse con un retardo de hasta 24 pasos. El retardo se ajusta en el menú Stand Alone > Master/Alone del equipo maestro; el factor de retardo se ajusta en el menú esclavo del foco (Group) correspondiente. Se trata de una forma sencilla de crear un efecto de luces a partir de un gran número de focos idénticos con la misma versión de software, lo que de otro modo requeriría un controlador DMX y una complicada programación. Conecte los equipos maestro y esclavo

(mismo modelo y misma versión de software) con un cable DMX y active la salida de señal de control (Stand Alone > Master/Alone > Master) y uno de los modos autónomos «Play Scene/Play» en el equipo maestro.

---- Menu ---- DMX Address DMX Mode Stand Alone ► Slave Settings Service System Info Quicklight Slave Group 0 - 24 Ajustar el grupo esclavo con el retardo de señal

Asigne los focos a uno de los 24 grupos (más el grupo 0), pudiendo asignar varios focos a un mismo grupo. El número de grupo es también el factor por el que se multiplica el tiempo de retardo fijado en el equipo maestro.

Ejemplo de configuración:

AJUSTES DEL SISTEMA (Settings)

Desde la pantalla principal, pulse MENU para entrar en el menú principal. Utilice ▲ y ▼ para seleccionar el Settings y confirme con ENTER.

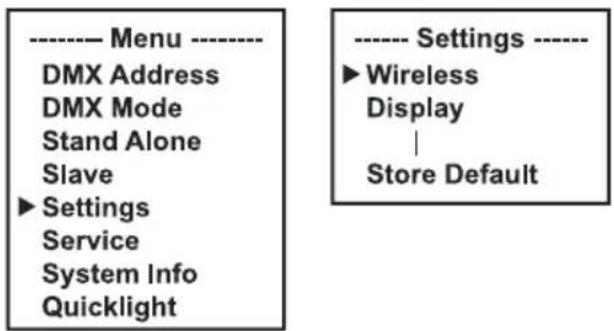

---- Menu ---- DMX Address DMX Mode Stand Alone Slave ► Settings Service System Info Quicklight ---- Settings ---- ► Wireless Display | Store Default

De este modo se abrirá el submenú para ajustar los elementos del submenú (consulte la tabla, seleccione con ▲ y ▼, confirme con ENTER, cambie el valor o el estado con ▲ y ▼, y confirme con ENTER).

Settings (Negrita = ajuste de fábrica)
Wireless	Ajustes inalámbricos	State	On	Control inalámbrico activado
			Off	Control inalámbrico desactivado
		Linking	Receive Reset	Reinicie el receptor DMX y prepárelo para el empare-jamiento
		Linking Key	Linking Key	Ajustar clave de conexión
			CRMX Mode	CRMX	Estándar de receptor = CRMX
				CRMX2	Estándar de receptor = CRMX2
			CRMX Universe	A - H	Seleccionar universo CRMX A a H
		Universe Metadata	RGB Colour Code	Red, Orange, Yellow, Green, Cyan, Blue, Purple, White	Código RGB para representación cromática del universo
			Universe Name	Cadena de 16 caracteres con nombre personalizable que identifica el universo
		Signal Routing	Send to XLR	Reenviar la señal de control por XLR (DMX OUT)
			Backup Util by XLR	lizar la señal de control del conector XLR (DMX IN) si se corta la señal inalámbrica
			Receive Sin only	sin conexión entre la señal DMX inalámbrica y los conectores XLR
Display	Ajustes de pantalla	Reverse	On	Girar 180° la pantalla (p. ej., para instalación suspendida)
			Off	No girar la pantalla
			Auto	Detección automática de la posición (montaje vertical/suspendido)
		Off Timer	Always On	Siempre encendido
			Off after 20s	Desactivar al cabo de unos 20 segundos de inactividad
		Autolock	On after 60s	Controles bloqueados después de unos 60 segundos sin entrada (LOCKED). Para desbloquear, mantener pulsado MENU durante unos 3 segundos.
			Off	Bloqueo automático desactivado

Movement

Dimmer

Ajustes de los movimientos de la cabeza

Ajustes del regulador de intensidad

Dimmer Response respuesta del atenuador

PWM Fre-quency = frecuencia PWM del LED

Dimmer Curverva de atenuación

Sun Protection		Wheels
Función de protección de los componentes internos		Ajuste de las ruedas de gobos, la rueda de colores y el obturador
Off	Framing Control	Move in Black	Colour Wheel	Colour Correction	Position	On	La rueda de gobos gira siempre en el senti- shortest way	La rueda de gobos gira siempre en el senti- do de las agujas del reloj	Position
	Activa el oscurecimiento y el cabezal del equipo se gira hacia abajo

Fan	Ajustes del ventilador	Auto	Control automático del ventilador
		Off	Ventilador apagado con brillo muy reducido
		Constant Low	Velocidad baja y constante del ventilador con brillo reducido, si fuese necesario
		Constant Mid	Velocidad intermedia y constante del ventilador con brillo reducido, si fuese necesario
		Constant High	Velocidad alta y constante del ventilador
Signal Fail	Estado operativo con fallo de señal DMX	Hold	Se conserva el último comando
		Last Stand Se Alone	activa el último modo operativo autónomo seleccionado
		Fade to Black Desvanecimiento de 10 segundos hasta oscurecimiento (10s)
		Blackout	Activa el oscurecimiento
		Full	Máxima intensidad
		Sun Protection	Activa el oscurecimiento y el cabezal del equipo se gira hacia abajo
Store Default	Guardar los ajustes en 3 preajustes distintos	User A	Guarda todos los ajustes actuales como preajuste de usuario A
		User B	Guarda todos los ajustes actuales como preajuste de usuario B
		User C	Guarda todos los ajustes actuales como preajuste de usuario C

MENÚ DE MANTENIMIENTO (Service)

Desde la pantalla principal, pulse MENU para entrar en el menú principal. Utilice ▲ y ▼ para seleccionar el Service y confirme con ENTER.

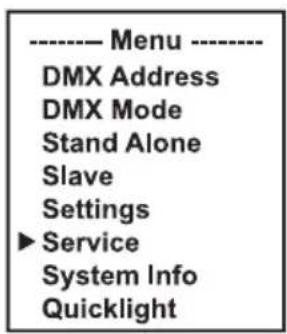

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings ►Service System Info Quicklight

---- Service ---- ► Load Default Reset | Password

En la siguiente tabla encontrará información sobre los submenús del menú Service y las opciones correspondientes (seleccione con ▲ y ▼, confirme con ENTER, cambie el valor o el estado con ▲ y ▼, y confirme con ENTER).

Load Default	Factory		Restablecer los ajustes de fábrica
	User A		Restablecer los valores del usuario A (guardar valores de usuario: Settings > Store Default)
	User B		Restablecer a valores del usuario B (guardar valores de usuario: Settings > Store Default)
	User C		Restablecer a valores del usuario C (guardar valores de usuario: Settings > Store Default)
Reset	Pan/Tilt		Reiniciar los motores de giro horizontal/vertical
	Head		Reiniciar los motores de la cabeza del equipo
	All		Reiniciar todos los motores
Test	Test Sequence		Secuencia preprogramada para probar todos los componentes
	Stress Test		Secuencia preprogramada para probar todos los componentes con carga máxima
	Motor Test		Activar cada uno de los motores con valores de 000 a 255
Reset Service Timer	No		No restablecer las horas de funcionamiento
	Yes	Reset Now	Restablecer las horas de funcionamiento
Password	Solo para fines de mantenimiento

INFORMACIÓN DEL SISTEMA (System Info)

Desde la pantalla principal, pulse MENU para entrar en el menú principal. Utilice ▲ y ▼ para seleccionar el menú System Info and confirm with ENTER.

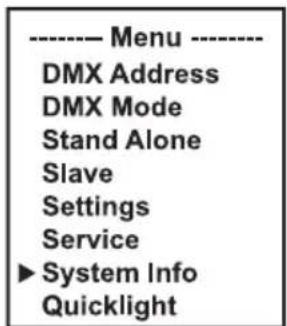

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings Service ►System Info Quicklight

---- System Info ---- ► Firmware Wireless | Error Info

De este modo se abrirá el submenú para ajustar los elementos del submenú (consulte la tabla, seleccione con ▲ y ▼, confirme con ENTER, cambie el valor o el estado con ▲ y ▼, y confirme con ENTER).

Firmware	DISP	Vx.x.x	Mostrar la versión de firmware del equipo
	SCAN	Vx.x.x
	CMY	Vx.x.x
	...	Vx.x.x
Wireless	Module	xxx	Modelo del módulo inalámbrico
	Device Name	AZORSP2IP	Nombre del equipo
	Version	Hardware	Número de versión del hardware
		Software	Número de versión del software
	Link Quality	%	Calidad de la conexión (en porcentaje)
	Status	Operational	Información de estado
		DMX Data
		RDM Identify
		RF Link
		Link State
Temperature	LED	xxx °C/°F	Mostrar la temperatura del equipo
	Base	xxx °C/°F
	...
	Temperature Unit	°C	Establecer la unidad de temperatura
		°F
Humidity	Base	x%	Indicación de la humedad relativa en porcentaje
	Head	x%
Fan Speed	xxxx RPM	Mostrar la velocidad de los ventiladores
Runtime	Total	xxxx h : xx m	Horas totales de funcionamiento
	Operation	xxxx h : xx m	Tiempo operativo útil
	LED	xxxx h : xx m	Tiempo de funcionamiento de la lámpara
	Service	xxxx h : xx m	Horas de funcionamiento desde el último restab-lecimiento del tiempo de mantenimiento
RDM-UID	RDM Unique Identifier (identificador único)
Error-Info	Indicar el error en caso de avería

QUICKLIGHT

Configure una escena de forma rápida y sencilla utilizando las funciones básicas de la cabeza móvil sin necesidad de un controlador externo. Desde la pantalla principal, pulse MENU para entrar en el menú principal. Utilice ▲ y ▼ para seleccionar Quicklight y confirme con ENTER. Seleccione ahora una opción del submenú, confirme, ajuste el valor según sea necesario y confirme de nuevo.

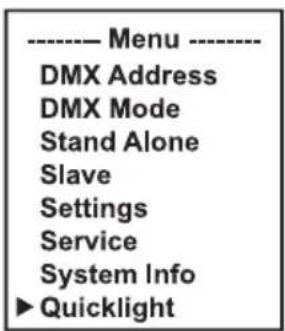

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings Service System Info ► Quicklight

---- Quicklight ---- ►Pan Tilt Dimmer Zoom Focus

Con el modo operativo Quicklight activado, la pantalla no cambia automáticamente a la pantalla principal; al salir del menú Quicklight, el modo Quicklight finalizará automáticamente. Los ajustes del menú Quicklight se mantienen hasta que apague el foco; por ello, puede entrar varias veces en el modo Quicklight con los mismos ajustes con tal de que el foco permanezca encendido. Tras el encendido del foco, se restablecen los valores a los ajustes de fábrica.

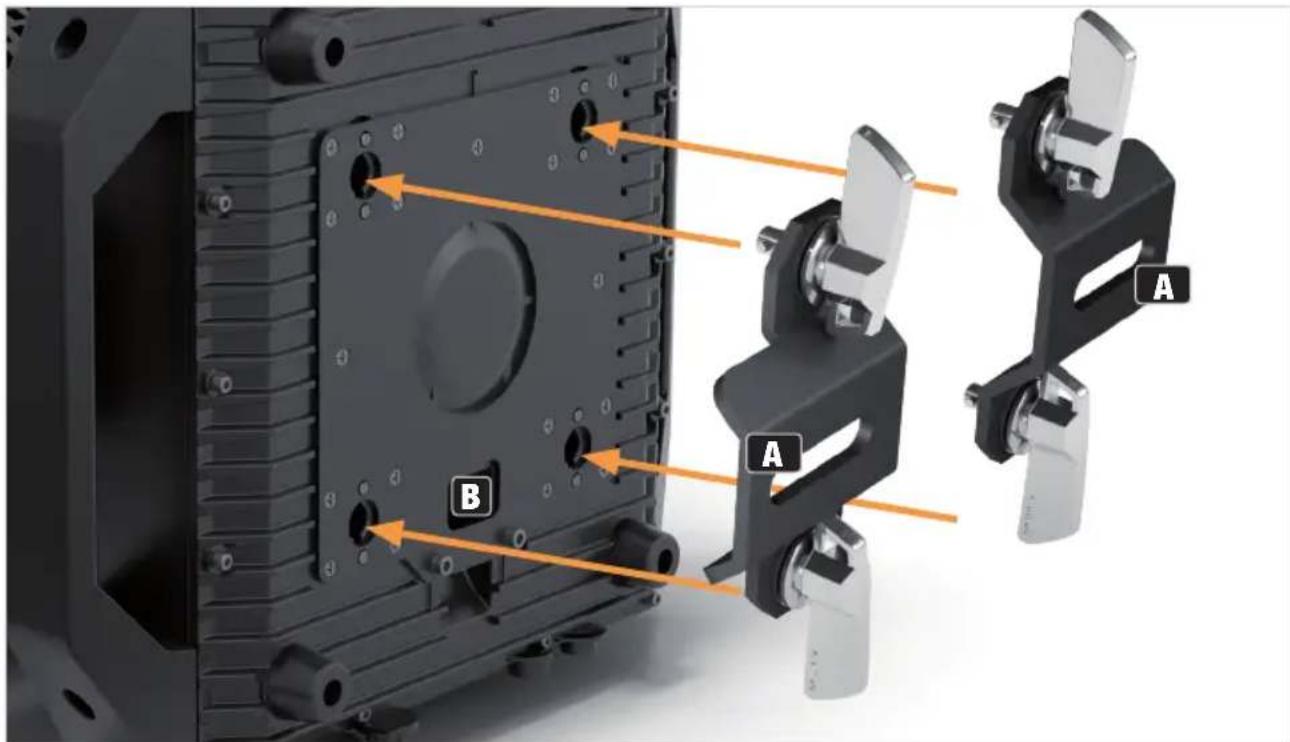

INSTALACIÓN Y MONTAJE

PELIGRO: El montaje en suspensión requiere mucha experiencia, lo que incluye el cálculo del valor máximo de carga del material utilizado en el montaje, así como la inspección periódica de seguridad de todos los elementos y focos de la instalación. Si no tiene estos conocimientos, no intente realizar la instalación usted mismo. En cambio, diríjase a un profesional cualificado. Existe el riesgo de que los equipos mal instalados y asegurados se suelten y caigan. Esto puede causar lesiones graves o incluso la muerte.

CUIDADO, MANTENIMIENTO Y REPARACIÓN

Para garantizar el buen funcionamiento del equipo a largo plazo, hay que limpiarlo con regularidad y, si es necesario, hacerle las revisiones necesarias. Los requisitos de limpieza y mantenimiento dependen de la intensidad de uso y del entorno en el que se utilice.

Se recomienda una inspección visual antes de cada puesta en marcha. Además, recomendamos llevar a cabo todas las medidas de mantenimiento aplicables que se especifican a continuación una vez cada 500 horas de funcionamiento o, en caso de uso menos intensivo, al cabo de un año como máximo. Las reclamaciones de garantía pueden estar limitadas en caso de defectos debidos a un mantenimiento inadecuado.

LIMPIEZA (llevada a cabo por el usuario)

¡ADVERTENCIA! Antes de realizar cualquier trabajo de limpieza y mantenimiento, debe desenchufarse del suministro eléctrico y, si es posible, quitar todas las conexiones del equipo.

NOTA: Un cuidado inadecuado puede deteriorar el equipo o incluso dañarlo irreparablemente.

1. Las superficies de la carcasa deben limpiarse con un paño limpio y húmedo. Asegúrese de que la humedad no pueda penetrar en el dispositivo.
2. Las entradas y salidas de aire deben limpiarse regularmente para eliminar el polvo y la suciedad. Si se utiliza aire comprimido, hay que tener cuidado de no dañar el equipo (por ejemplo, los ventiladores deben estar bloqueados para que no se sobrerrevolucionen).
3. Los cables y los conectores deben limpiarse regularmente para eliminar el polvo y la suciedad.
4. En general, no deben utilizarse productos de limpieza ni agentes abrasivos, ya que de lo contrario podría dañarse el acabado de la superficie.
5. Los equipos deben guardarse en un lugar seco y protegido del polvo y la suciedad.
6. Para garantizar un funcionamiento correcto y seguro, es necesario limpiar con regularidad todas las lentes accesibles o extraíbles y las aberturas emisoras de luz.

MANTENIMIENTO Y REPARACIÓN (solo por personal cualificado)

¡PELIGRO! Dentro del equipo hay componentes con tensión. Incluso después de desenchufar el equipo del suministro eléctrico, puede haber tensiones residuales dentro del equipo, por ejemplo, en los condensadores.

NOTA: Los trabajos de mantenimiento y reparación solo podrán ser realizados por personal especializado suficientemente cualificado. En caso de duda, consulte a un taller especializado.

NOTA: Los trabajos de mantenimiento realizados de forma incorrecta pueden comprometer el derecho a la garantía.

NOTA: Si utiliza kits de conversión/adaptación proporcionados por el fabricante, asegúrese de seguir las instrucciones de instalación suministradas.

SUSTITUCIÓN DE GOBOS

ATENCIÓN: Los gobos solo pueden ser sustituidos por personal cualificado. Si no está cualificado para ello, no intente sustituir los gobos. En cambio, diríjase a un servicio técnico profesional.

Al realizar cualquier trabajo, ¡asegúrese de que no entren cuerpos extraños en la carcasa!

Cuando sustituya los gobos, asegúrese de que estos se insertan correctamente en el portagobos correspondiente. De lo contrario, ¡pueden producirse daños por calor en los gobos y en los portagobos!

Para mantener la hermeticidad IP65 de la cabeza móvil AZOR SP2 IP, es necesario insertar una nueva junta en el lugar adecuado después de sustituir un gobo. Siga atentamente cada paso de las instrucciones que figuran a continuación. Después de montar la tapa, realice una prueba de estanquidad.

1. Desconecte todas las fases del equipo del suministro eléctrico (desenchufe el conector eléctrico). Ahora bloquee la cabeza del foco (bloqueo de giros horizontal y vertical).
2. Afloje los nueve tornillos Allen de la carcasa de la cabeza del equipo situados en el lado opuesto al bloqueo horizontal (v. las marcas rojas), retire la carcasa de la cabeza de la lámpara, suelte el cable de seguridad de la carcasa y colóquela a un lado.
3. Desconecte con cuidado el conector de 4 terminales para la alimentación eléctrica y la señal del módulo de gobos (módulo inferior, v. marca azul en la figura). A continuación, afloje los dos tornillos que sujetan el módulo en la guía y tire del módulo para sacarlo de la cabeza (v. las marcas rojas en la figura).

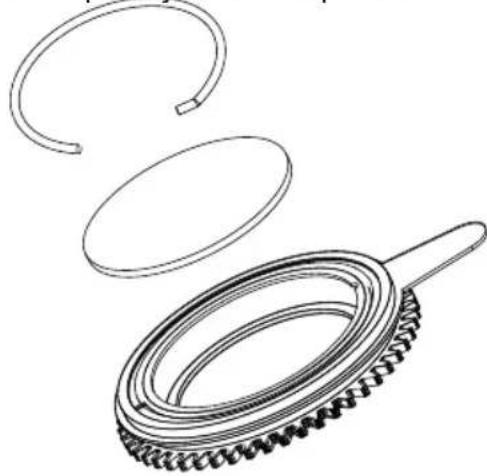

1. Coloque el módulo sobre una superficie limpia y nivelada con la rueda de gobos hacia arriba. Para no ensuciar los gobos y otros componentes, utilice guantes limpios y sin pelusa.
2. Levante ligeramente el portagobos sobre el engranaje y extráigalo de la rueda de gobos.
3. Ahora puede retirar el gobo del soporte y sustituirlo por otro.

1. A continuación, vuelva a colocar el portagobos en la rueda de gobos correspondiente, asegurándose de que el portagobos está correctamente colocado en el hueco correspondiente. Si se trata de un gobo giratorio, puede comprobar que el gobo está colocado correctamente girando la rueda de gobos. El gobo debe girar sin trabarse.
2. Vuelva a instalar el módulo en el cabezal, fijelo con ayuda de los dos tornillos aflojados anteriormente y vuelva a conectar el conector para la alimentación y la señal en su lugar correspondiente.

3. Retire la junta antigua de la ranura de la tapa de la cabeza.

4. Limpie a fondo la ranura y la superficie de contacto del eje incorporado. Asegúrese de que las superficies de contacto de la junta estén libres de objetos extraños y suciedad.

5. Retire el nuevo precinto del envase y elimine los restos del agente desmoldeante.
6. Ahora coloque la junta en la ranura. Asegúrese de que la junta no esté retorcida.
7. Vuelva a colocar el cable de seguridad de la cubierta en su posición en la cabeza del equipo y coloque la carcasa plana sobre el eje incorporado.
8. Con suavidad, apriete primero los tornillos centrales y luego los exteriores de la tapa en cruz.
9. A continuación, apriete los tornillos centrales y después los exteriores en cruz a 6 ± 0,5 kgf-cm.
   Después de montar la tapa, realice una prueba de estanquidad.

CARACTERÍSTICAS TÉCNICAS

Referencia CLAZORSP2IP
Categoría de producto Cabeza móvil LED
Tipo Profile spot
Fuente de luz LED de 300 W
Temperatura de color del LED 6.900 K
Flujo luminoso 11.100 lm
IRC >70
Lente/óptica Cristal
Ángulo de proyección 3,2° ... 50,9°
PWM del LED 650 Hz, 1.530 Hz, 3.600 Hz, 12 kHz, 18,9 kHz, 25 kHz
Resolución del atenuador 16 bits
Curvas de atenuación Lineal, exponencial, logarítmica, curva en S
Simulación de halógeno Sí
Estrobo	Ajustes del estrobo de Cameo
Enfoque	Normal
Mezcla de colores	CMY
Rueda de colores	8 colores + vacío
Control de color	CMY
CCT	CCT lineal 6.900 K ... 3.200 K
Gobos	7 giratorios + vacío
Prisma	1 × 5 caras / 1 × 8 caras
Iris	Sí
Filtro difusor	1 ligero, 1 fuerte
Rueda de animación	Sí
Sistema de obturación	4 cuchillas, giratorias ±60°
Rango de giros horizontal/vertical	Horizontal 540° o 630°. Vertical 270°
Protocolos de control	DMX, RDM, W-DMX/CRMX,autónomo; maestro-esclavo
Conectores de datos	XLR macho/hembra de 5 pines
Modos DMX 32-CH Basic, 37-CH Standard, 43-CH Extended

Funciones DMX Pan/Tilt, Pan/Tilt fine, Dimmer, Dimmer fine, Stroboskop,

Funciones RDM Estándar de Cameo
Stand Alone Play Loop; Play Scene; Edit Loop; Edit Scene; Slave Interfaz de usuario Men, Enter, Arriba, Abajo
Pantalla/indicadores Pantalla OLED
Clasificación IP IP65
Temperatura ambiente -15 °C ... +45 °C
Refrigeración del sistema Ventiladores controlados por temperatura Conector eléctrico Compatible con True1 de entrada/salida
Clase de protección 1
Tensión operativa 100 ... 240 Vca, 50/60 Hz
Corriente de inicio 69 A en 0,82 ms (240 V)
Consumo máximo	560 W
Consumo eléctrico en espera	90 W
Fusible	T8 A, 250 V (5 × 20 mm)
Consumo máximo de salida	9 A
Grupo de riesgo	RG2
Distancia mínima a la superficie iluminada	3 m
Distancia mínima a materiales normalmente inflamables	0,5 m
Carcasa	Aluminio de fundición, ABS
Dimensiones (an. × al. × f.)	412 × 654 × 257 mm
Peso	24,9 kg
UID de RDM	08A4005EXXXX

NOTAS EXPLICATIVAS SOBRE LA CLASE DE PROTECCIÓN IP

1. La protección IP solo refleja la protección contra objetos sólidos y el agua. No describe la resistencia general a la intemperie, como la protección contra la radiación UV ni la temperatura.
2. El primer número indica la protección contra polvo, objetos sólidos y contacto directo:

IP2X	Protegido contra cuerpos extraños sólidos ≥ 12,5 mm de diámetro
IP3X	Protegido contra cuerpos extraños sólidos ≥ 2,5 mm de diámetro
IP4X	Protegido contra cuerpos extraños sólidos ≥ 1,0 mm de diámetro
IP5X	Protegido contra la entrada de polvo en cantidades dañinas y completamente protegido contra el contacto
IP6X	Hermético al polvo y protección completa contra el contacto

1. El segundo dígito indica el nivel de protección contra el agua:

IPX0	Sin protección
IPX1	Protección contra goteo de agua
IPX2	Protección contra el goteo de agua cuando el equipo se inclina hasta 15°
IPX3	Protección contra la caída de agua pulverizada hasta 60° de la vertical
IPX4	Protección contra salpicaduras de agua en todos los lados
IPX5	Protección contra chorros de agua (boquilla) desde cualquier ángulo
IPX6	Protección contra fuertes chorros de agua
IPX7	Protección contra inmersión temporal

1. Además, para alcanzar la clase de protección especificada son necesarias algunas medidas específicas del equipo, como cubiertas y tapones de sellado (por ejemplo, tapones de protección en las conexiones no utilizadas).

El grado de protección IP del producto figura en las características técnicas y está impreso en el equipo.

DISTANCIA MÍNIMA A LA SUPERFICIE ILUMINADA

Este símbolo con la especificación de la distancia en metros (m) indica la distancia mínima entre el foco y la superficie iluminada. ¡El valor correcto para este equipo se encuentra en la sección de características técnicas de este manual y está impreso en el equipo!

DISTANCIA MÍNIMA A MATERIALES NORMALMENTE INFLAMABLES

Este símbolo con la especificación de la distancia en metros (m) indica la distancia mínima entre el foco y los materiales normalmente inflamables. Consulte las características técnicas de este manual para conocer el valor válido de este equipo.

RECICLAJE

Embalaje:

1. El embalaje puede reciclarse a través de los métodos habituales de eliminación de residuos.
2. Por favor, separe el embalaje de acuerdo con las normas de eliminación de residuos y las normas de reciclaje de su país.

Aparato:

1. Este aparato está sujeto a la Directiva Europea aplicable a los residuos de aparatos eléctricos y electrónicos, en su versión modificada. Directiva RAEE sobre residuos de aparatos eléctricos y electrónicos. Los aparatos usados no deben eliminarse con la basura doméstica. Los equipos desechados deben eliminarse a través de un servicio de eliminación de residuos autorizado o de una instalación municipal de eliminación de residuos. Respete la normativa vigente en su país.
2. Respete todas las leyes de eliminación aplicables en su país.
3. Como cliente particular, puede obtener información sobre las opciones de eliminación respetuosas con el medioambiente en el establecimiento donde ha adquirido el producto o de las autoridades regionales competentes.

DECLARACIÓN DEL FABRICANTE

Garantía del fabricante y limitación de responsabilidad

Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach, Alemania

Correo electrónico: [e-mail] / +49 (0)6081 / 9419-0

Puede consultar nuestras condiciones de garantía y la limitación de responsabilidad vigentes en: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf Para cualquier tarea de mantenimiento o reparación, póngase en contacto con su distribuidor.

Conformidad CE

Por la presente, Adam Hall GmbH declara que este producto cumple las siguientes directrices (si procede):

Directiva de baja tensión (2014/35/UE)

Directiva EMC (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

Declaración de conformidad CE

Las declaraciones de conformidad de los productos sujetos a las directivas LVD, EMC y RoHS pueden solicitarse a [e-mail]

Las declaraciones de conformidad de los productos sujetos a la RED pueden descargarse de www.adamhall.com/compliance/

¡SUJETO A ERRATAS Y ERRORES, ASÍ COMO A MODIFICACIONES TÉCNICAS O DE OTRO TIPO!

POLSKI
