MANUALE UTENTE AZOR SP2 IP Cameo

Questo dispositivo è stato sviluppato e prodotto secondo i più alti standard di qualità, per garantire molti anni di funzionamento senza problemi. Leggere attentamente questo Manuale di istruzioni per iniziare rapidamente a utilizzare al meglio il prodotto Cameo Light. Ulteriori informazioni su Cameo Light sono disponibili sul nostro sito web: CAMEOLIGHT.COM

INFORMAZIONI SU QUESTO MANUALE DI ISTRUZIONI

• Prima di utilizzare il dispositivo, leggere attentamente le istruzioni di sicurezza e l'intero manuale.
• Rispettare le avvertenze riportate sul dispositivo e nel manuale d'istruzioni.
• Tenere sempre a portata di mano il manuale d'istruzioni.
• Se si vende o si cede il dispositivo, accludere anche questo manuale d'istruzioni perché è parte integrante del prodotto.

USO PREVISTO

Questo prodotto è un dispositivo per la tecnologia degli eventi.

Questo prodotto è stato sviluppato per l'uso professionale nel campo della tecnologia degli eventi e non è adatto per l'illuminazione domestica.

Funzionamento temporaneo! Le apparecchiature per eventi sono generalmente progettate solo per uso temporaneo e non per il funzionamento continuo e l'installazione fissa!

Questo prodotto, inoltre, è destinato esclusivamente a utenti qualificati e con conoscenze specialistiche in materia di tecnologia degli eventi.

Utilizzare il prodotto senza attenersi ai dati tecnici e alle condizioni di esercizio specificate è considerato uso improprio.

È esclusa la responsabilità per danni e danni causati da terzi a persone e cose per uso improprio. Il prodotto non è adatto a:

• Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
• Bambini (ai bambini deve essere insegnato a non giocare con il dispositivo).

SPIEGAZIONI DI TERMINI E SIMBOLI

1. PERICOLO: la parola PERICOLO, eventualmente abbinata a un simbolo, indica situazioni o condizioni di pericolo imminente per la vita e l'incolumità delle persone.
2. AVVERTENZA: la parola AVVERTENZA, eventualmente abbinata a un simbolo, indica situazioni o condizioni potenzialmente pericolose per la vita e l'incolumità delle persone.
3. CAUTELA: la parola CAUTELA, eventualmente abbinata a un simbolo, viene utilizzata per indicare situazioni o condizioni che possono provocare lesioni.
4. ATTENZIONE la parola ATTENZIONE, eventualmente abbinata a un simbolo, indica situazioni o condizioni che possono causare danni alle cose e/o all'ambiente.

Questo simbolo identifica pericoli che possono causare scosse elettriche.

Questo simbolo indica aree o situazioni pericolose.

Questo simbolo indica pericoli causati da superfici calde.

Questo simbolo indica i pericoli causati da fonti luminose intense.

Questo simbolo indica pericoli dovuti a carichi sospesi.

Questo simbolo denota un dispositivo che non contiene parti soggette a manutenzione da parte dell'utente.

Questo simbolo indica informazioni aggiuntive sul funzionamento del prodotto.

ISTRUZIONI DI SICUREZZA

PERICOLO

1. Non aprire il dispositivo e non effettuare modifiche.
2. Se il dispositivo non funziona più correttamente, se liquidi o oggetti sono penetrati al suo interno o se è stato danneggiato in qualsiasi altro modo, spegnerlo immediatamente e staccarlo dall'alimentazione di rete. Il dispositivo deve essere riparato unicamente da personale qualificato autorizzato.
3. Per i dispositivi di classe di protezione 1, il conduttore di protezione deve essere collegato correttamente. Non scollegare mai il conduttore di protezione. I dispositivi della classe di protezione 2 non hanno il conduttore di protezione.
4. Verificare che i cavi sotto tensione non siano piegati o riportino altri danni meccanici.
5. Non bypassare mai il fusibile del dispositivo.

AVVERTENZA

1. Il dispositivo non deve essere utilizzato se presenta evidenti segni di danneggia- mento.
2. Il dispositivo può essere installato solo se a tensione zero.
3. Non mettere in funzione il dispositivo se il cavo di rete dello stesso è danneggiato.
4. I cavi di alimentazione fissi possono essere sostituiti solo da una persona qualificata.

ATTENZIONE

1. Non utilizzare il dispositivo se è stato esposto a forti oscillazioni di temperatura (per esempio, dopo il trasporto). L'umidità e la condensazione potrebbero danneggiare il dispositivo. Accendere il dispositivo solo quando ha raggiunto la temperatura ambiente.
2. Verificare che la tensione e la frequenza dell'alimentazione di rete corrispondano ai valori indicati sul dispositivo. Se il dispositivo è dotato di un selettore di tensione, non collegare il dispositivo finché non è impostato correttamente. Usare solo cavi di alimentazione adatti.
3. Per scollegare il dispositivo dalla rete elettrica su tutti i poli, non basta premere il suo interruttore di accensione/spegnimento.
4. Verificare che il fusibile utilizzato corrisponda al tipo indicato sul dispositivo.
5. Accertarsi che siano state adottate misure appropriate contro la sovratensione (per es. fulmini).
6. Attenersi alla corrente di uscita massima specificata sui dispositivi con connessione Power Out (potenza in uscita). Assicurarsi che il consumo totale di corrente di tutti i dispositivi collegati non superi il valore specificato.
7. Sostituire i cavi di rete collegabili solo con cavi originali.
8. Collegare il dispositivo solo a prese di corrente conformi, testate e non danneggiate.

PERICOLO

1. Pericolo di soffocamento! I sacchetti di plastica e le parti minute devono essere tenuti fuori dalla portata di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali.
2. Pericolo da caduta del dispositivo! Assicurarsi che il dispositivo sia installato in modo sicuro e non possa cadere. Utilizzare solo stativi o supporti adatti (in particolare per le installazioni fisse). Assicurarsi che gli accessori siano installati e fissati correttamente. Rispettare le norme di sicurezza applicabili.

AVVERTENZA

1. Usare il dispositivo solo per lo scopo per cui è previsto.
2. Utilizzare il dispositivo solo con gli accessori raccomandati e previsti dal produttore.
3. Durante l'installazione, osservare le norme di sicurezza vigenti nel proprio Paese.
4. Dopo aver collegato il dispositivo, controllare i percorsi di tutti i cavi per evitare danni o incidenti, per esempio per il rischio di inciampare.
5. Rispettare sempre la distanza minima dai materiali normalmente infiammabili specificata! Se non esplicitamente indicato, la distanza minima è di 0,3 metri.

CAUTELA

1. I componenti mobili, come le staffe di montaggio o altri componenti amovibili, possono incepparsi.
2. Nel caso di dispositivi dotati di componenti a motore, sussiste il rischio di lesioni provocate dal movimento del dispositivo. Il movimento improvviso del dispositivo può provocare shock.

1. La superficie esterna del dispositivo può diventare molto calda durante il normale funzionamento. Accertarsi che non sia possibile toccare l'alloggiamento accidentalmente. Attendere sempre che il dispositivo si sia raffreddato a sufficienza prima di rimuoverlo, sottoporlo a manutenzione, ricaricarlo ecc.

ATTENZIONE

1. Non installare o utilizzare l'apparecchio vicino a radiatori, accumulatori, stufe o altre fonti di calore. Assicurarsi sempre che il dispositivo sia installato in modo che possa raffreddarsi a sufficienza e non si surriscaldi.
2. Non collocare vicino al dispositivo fonti di accensione come candele accese.
3. Le aperture di ventilazione non devono essere coperte e le ventole non devono essere bloccate.
4. Utilizzare l'imballaggio originale o l'imballaggio fornito dal produttore per il trasporto.
5. Evitare urti o colpi al dispositivo.
6. Rispettare la classe di protezione IP e le condizioni ambientali, come temperatura e umidità, indicate nelle specifiche.
7. I dispositivi possono essere ulteriormente perfezionati. In caso di discrepanza delle informazioni inerenti alle condizioni di esercizio, alle prestazioni o ad altre caratteristiche del dispositivo, tra il manuale d'istruzioni e l'etichettatura sul dispositivo, hanno sempre la priorità le informazioni sul dispositivo.
8. L'unità non è adatta ai climi tropicali e al funzionamento sopra i 2000 metri sul livello del mare.
9. Se non esplicitamente indicato, il dispositivo non è adatto al funzionamento in ambiente marino.

NOTA BENE

Per i set di conversione o retrofit, o per gli accessori forniti dal produttore, è indispensabile osservare le istruzioni accluse.

CAUTELA! INFORMAZIONI IMPORTANTI SUI PRODOTTI DI ILLUMINAZIONE

1. Questo è un dispositivo della classe di rischio 2. Non fissare la sorgente luminosa! Non fissare il fascio luminoso! Non guardare direttamente nella lampada con strumenti ottici, come lenti d'ingrandimento o binocoli.
2. In persone sensibili, gli effetti stroboscopici possono causare crisi epilettiche.
3. In questi dispositivi di illuminazione sono montate lampade fisse che non devono essere sostituite dall'utente. Le lampade di questa sorgente luminosa possono essere sostituite solo dal fabbricante, dal suo partner di assistenza o da una persona con analoga qualifica.

TRASMISSIONE DI SEGNALI VIA RADIO

(AD ESEMPIO, SISTEMI RADIO W-DMX O AUDIO):

Trasmissione di segnali via radio (ad esempio, sistemi radio W-DMX o audio):

La qualità e la performance delle trasmissioni di segnali wireless generalmente dipendono dalle condizioni ambientali.

Sulla portata e sulla stabilità del segnale possono influire i seguenti fattori, per esempio:

Schermatura (come muratura, strutture metalliche, acqua)

Volume di traffico radio elevato (come reti LAN wireless potenti)

Interferenza

Radiazioni elettromagnetiche (come schermi video a LED, dimmer)

Tutte le specifiche della portata si riferiscono ad applicazioni in campo libero con visuale in linea retta senza interferenze.

Il funzionamento dei sistemi di trasmissione radio è soggetto a regolamenti ufficiali.

Tali regolamenti possono variare da una regione all'altra e devono essere verificati dall'operatore prima dell'uso (per es. radiofrequenza e potenza di trasmissione).

AVVERTENZA: I dispositivi con trasmissione del segnale wireless non sono adatti all'utilizzo in zone sensibili dove il funzionamento via radio può causare effetti potenzialmente dannosi. Queste zone includono:

• Ospedali, centri sanitari o altre strutture sanitarie che forniscono trattamenti ai pazienti con personale e attrezzature qualificate.
  • Zone pericolose di classe I, II e III
• Zone ad accesso ristretto
• Strutture militari
• Aerei o veicoli
• Aree in cui è vietato l'uso di telefoni cellulari

TRASMISSIONE VIA W-DMX

AVVERTENZA: in generale, la trasmissione DMX wireless non deve essere utilizzata per applicazioni che comportano fattori rilevanti per la sicurezza e che, in caso di guasto, potrebbero causare lesioni alle persone o danni alle cose.

Questo vale in particolare per le scenografie mobili o le strutture a traliccio, per motori o elevatori controllati via DMX, per i dispositivi di sollevamento di ascensori da palcoscenico azionati via DMX, per sistemi idraulici o analoghi componenti mobili.

La trasmissione DMX wireless non deve essere utilizzata per controllare dispositivi a fiamma, dispositivi pirotecnici, effetti a rischio di esplosione, effetti a gas o liquidi, quali cannoni CO _2 , spara-coriandoli, giochi d'acqua o simili.

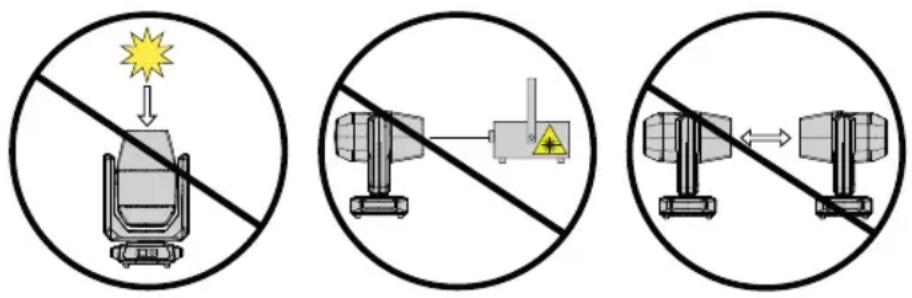

ATTENZIONE! POTENZIALI DANNI DA FONTI DI LUCE ESTERNE!

Le radiazioni solari, le radiazioni laser e i fasci di luce di altri fari possono danneggiare l'alloggiamento e i componenti interni, come filtri, gobo e ruote di colori, motori, cavi, cinghie, ma anche le sorgenti luminose.

Non esporre il dispositivo, e in particolare l'apertura delle lenti, alla luce solare diretta, alle radiazioni laser e ai fasci di luce di altri fari, né quando viene disimballato, installato e utilizzato, né in caso di non utilizzo prolungato. Quando non è in uso, puntare sempre l'apertura della lente verso terra.

I danni causati da fonti di luce esterne sono esclusi dalla garanzia del produttore!

1. Funzionamento temporaneo! Le attrezzature per eventi sono generalmente progettate solo per il funzionamento temporaneo.
2. Il funzionamento continuo o l'installazione strutturale permanente (soprattutto all'aperto) possono pregiudicare il funzionamento, le superfici e le guarnizioni, e causare il precoce affaticamento del materiale.
3. I danni al rivestimento superficiale possono compromettere la protezione anticorrosione del dispositivo. Il rivestimento della superficie danneggiato (per esempio da graffi) deve essere riparato tempestivamente con interventi adeguati.

CONTENUTO DELL'IMBALLAGGIO

Estrarre il prodotto dalla confezione ed eliminare tutto il materiale di imballaggio.

Controllare che la consegna sia completa e intatta, e informare il partner di distribuzione immediatamente dopo l'acquisto se non è completa o è danneggiata.

Il contenuto della confezione del prodotto comprende:

1 x AZOP2 TESTA MOBILE SPOT PROFILE COMPATTA IP65
▶ 2 x Staffe di fissaggio Omega in dotazione
▶ 1 x Cavo di rete

▶ Informazioni su conformità e sicurezza (manuale di istruzioni scaricabile con codice QR)

INTRODUZIONE

TESTA MOBILE SPOT PROFILE COMPATTA IP65

CLAZORSP2IP

FUNZIONI DI CONTROLLO

32 canali base, 37 canali standard, 43 canali con comando DMX esteso

DMX512

Ricevitore DMX wireless integrato

Funzionamento master/slave

Funzioni stand-alone

CARATTERISTICHE

Classe di protezione IP65. LED bianco freddo da 300 W. Miscela di colori CMY. Ruota colori con otto colori più libero. Ruota gobo con sette gobo rotanti più libero. Zoom, focus, iride, prisma e funzione frost. Ruota animazione. Otturatore del diaframma. DMX512. Connessioni DMX a 5 poli. 2 staffe di fissaggio Omega in dotazione.

Il faro è conforme allo standard RDM (Remote Device Management, gestione remota dei dispositivi). La funzione RDM consente di monitorare lo stato e la configurazione dei dispositivi RDM mediante un controller compatibile con RDM, per esempio il Cameo UNICON, disponibile come optional (codice articolo CLIREMOTE). Il controller Cameo UNICON consente anche di accedere a tutto il menu del faro.

CONNESSIONI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE

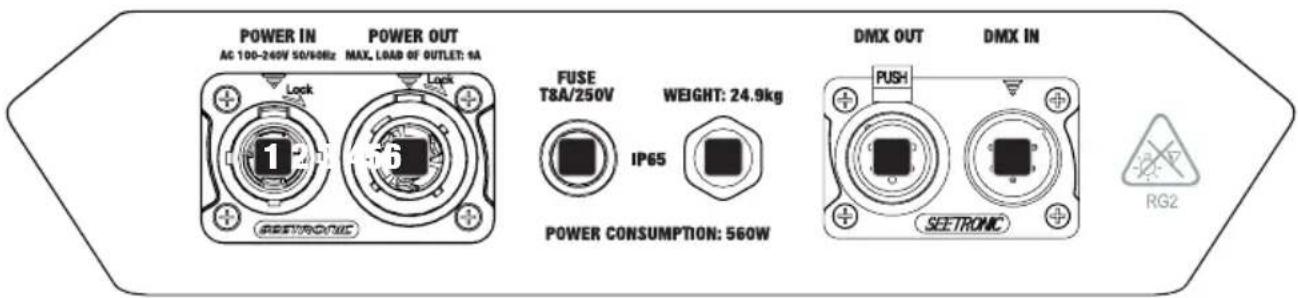

POWER IN AC 100-240V 50/60Hz MAX. LOAD OF OUTLET: 1A POWER OUT 1 Lock Lock FUSE T8A/250V IP65 WEIGHT: 24.9kg POWER CONSUMPTION: 560W DMX OUT PUSH DMX IN SEETRONIC RG2

1 POWER IN

Presa di ingresso di rete IP65 con coperchio ermetico in gomma. Tensione di esercizio 100-240 V CA/50-60 Hz. Per collegare, utilizzare il cavo di rete in dotazione. Chiudere sempre con il tappo ermetico in gomma quando non si usa.

2 POWER OUT

Presa di uscita di rete IP65 con coperchio ermetico in gomma. Consente di alimentare altri fari CAMEO. Chiudere sempre con il tappo ermetico in gomma quando non si usa. Assicurarsi che il consumo totale di corrente di tutti i dispositivi collegati non superi il valore in ampere (A) riportato sul dispositivo.

3 FUSE

Portafusibili IP65 per fusibili da 5 × 20 mm. NOTA IMPORTANTE: sostituire il fusibile solo con un fusibile dello stesso tipo e con gli stessi valori. In caso di guasti ripetuti ai fusibili, rivolgersi a un centro di assistenza autorizzato. Richiudere con cura il portafusibili per garantire l'ermeticità IP65.

4 DMX IN

Presa XLR maschio IP65 a 5 poli per il collegamento di un dispositivo di comando DMX (come una console DMX). Chiudere sempre con il tappo ermetico in gomma quando non si usa.

5 DMX OUT

Presa XLR femmina a 5 poli per il reinvio del segnale di comando DMX. Chiudere sempre con il tappo ermetico in gomma quando non si usa.

6 ELEMENTO DI EQUALIZZAZIONE DELLA PRESSIONE

L'elemento di equalizzazione della pressione impedisce la formazione di condensa nell'alloggiamento. Per garantirne il corretto funzionamento, questo componente deve essere protetto dallo sporco.

ANTENNA

L'antenna per il comando DMX wireless si trova alla base del dispositivo.

ATTENTION: per proteggerle dagli spruzzi d'acqua in conformità alla classe di protezione IP65, le speciali prese di ingresso e di uscita DMX devono essere utilizzate insieme ad appositi connettori XLR con grado di protezione IP65, oppure devono essere chiuse con tappi in gomma. Quando sono collegate correttamente oppure chiuse correttamente con i coperchi ermetici in gomma, le prese POWER IN e POWER OUT sono protette dagli spruzzi d'acqua, in conformità alla normativa IP65.

cameo® AZOR SP2 IP 7 MENU 8 ENTER

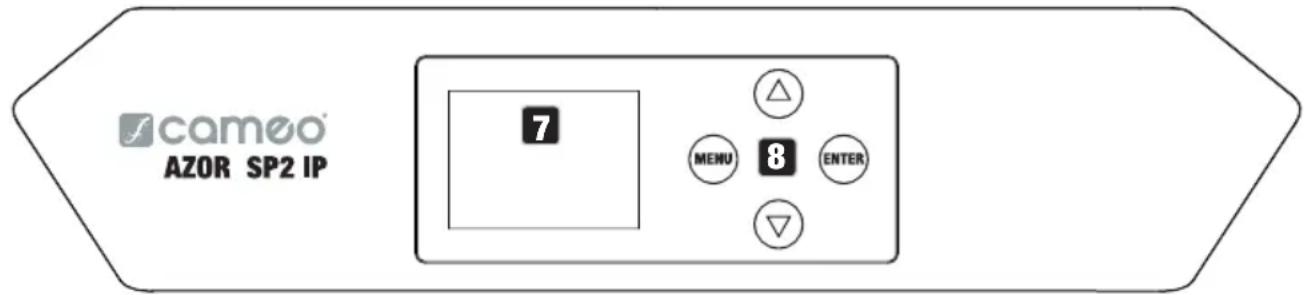

7 DISPLAY OLED

Il display OLED mostra la modalità operativa attualmente attiva (schermata principale), le voci di menu e il valore numerico o lo stato operativo di alcune voci di menu. Se non vengono effettuati inserimenti entro circa un minuto, il display torna automaticamente alla schermata principale. Nota relativa alla schermata principale nelle modalità operative con controllo esterno: non appena il segnale di comando si interrompe, i caratteri del display iniziano a lampeggiare e smettono non appena un segnale di comando è presente di nuovo.

8 COMANDI TOUCH-SENSITIVE

MENU – Premere MENU per accedere al menu principale. Premere di nuovo o ripetutamente per tornare al display principale. Premendo MENU senza confermare la modifica di un valore o di uno stato premendo ENTER, si ripristina il valore o lo stato confermato in precedenza.

ENTER – Premere il tasto ENTER per accedere ai livelli del menu e modificare i valori e per accedere a uno dei sottomenu. ENTER si utilizza anche per confermare le modifiche di valore o di stato.

e – Selezionare le voci del menu principale (indirizzo DMX, modalità DMX ecc.) e dei sotto-menu. Permette di modificare il valore di una voce di menu, come l'indirizzo DMX (con pressione prolungata, il valore si modifica rapidamente).

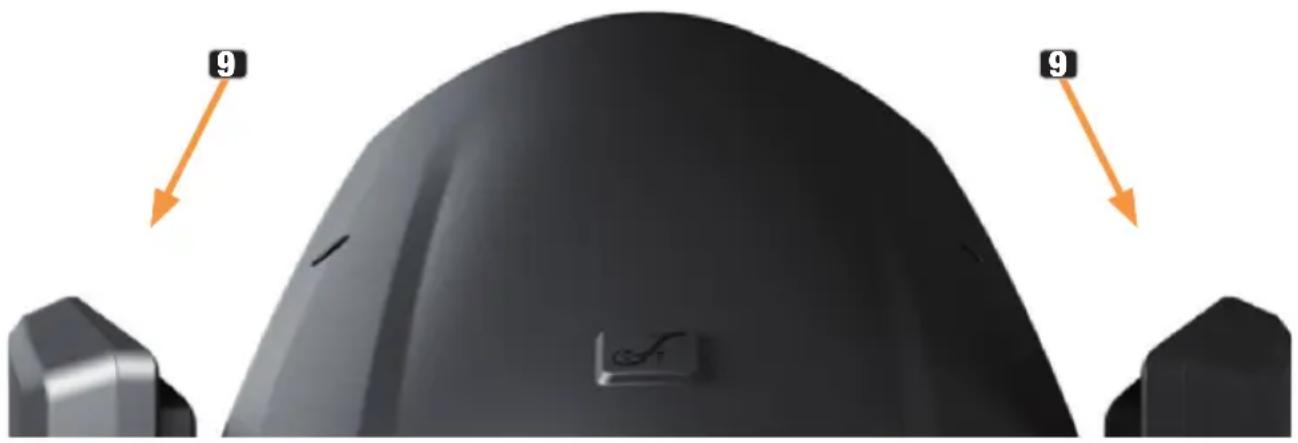

Oltre alle due maniglie di trasporto alla base, il dispositivo ha pratiche impugnature incassate in alto, all'interno dei due bracci.

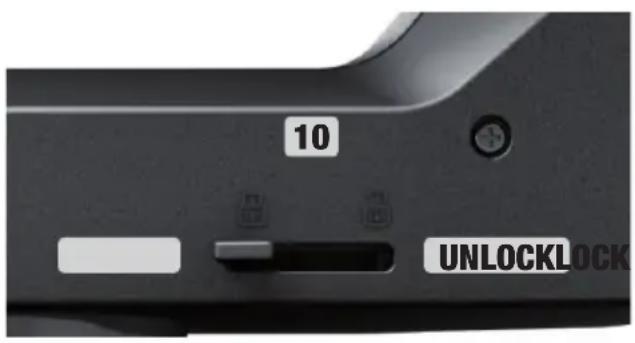

Dispositivo di blocco meccanico utilizzato per impedire alla testa di ruotare in senso orizzontale durante il trasporto. Staccare il dispositivo dalla rete elettrica, portare la testa parallelamente alla base (sono possibili otto posizioni) e spingere la leva di bloccaggio in direzione dell'asse di rotazione orizzontale fino a bloccarla in posizione (LOCK). Sbloccare il dispositivo di blocco prima di mettere in funzione l'apparecchio (UNLOCK).

11 TILT LOCK

Dispositivo di blocco meccanico utilizzato per impedire alla testa di ruotare in senso verticale durante il trasporto (sono possibili sette posizioni). Staccare il dispositivo dalla rete elettrica e scorrere la leva di bloccaggio verso l'asse di rotazione PAN muovendo la testa del dispositivo in verticale fino a quando trova una delle sette posizioni di bloccaggio e la leva di bloccaggio si innesta (LOCK). Sbloccare il dispositivo di blocco prima di mettere in funzione l'apparecchio (UNLOCK).

- Immagini simili -

DMX WIRELESS

Per accoppiare un ricevitore DMX wireless con un trasmettitore DMX compatibile, attivare il comando “Unlink” o “Receive Reset” nella voce di menu “Wireless”. Il ricevitore ora è pronto per l'accoppiamento e attende la richiesta di accoppiamento da un trasmettitore. Per avviare l'accoppiamento, selezionare “Link” nel menu del trasmettitore e confermare; l'accoppiamento si esegue automaticamente. Allo stesso modo si può eseguire anche l'accoppiamento simultaneo o consecutivo di più ricevitori a un trasmettitore (per esempio, per il funzionamento in modalità master/slave). Una connessione DMX wireless rimane sempre attiva finché non viene scollegata con il comando “Reset” nel ricevitore o con il comando “Unlink” nel trasmettitore, anche se nel frattempo un dispositivo è stato scollegato dall'alimentatore.

FUNZIONAMENTO

NOTE

Quando si accende il faro, appaiono velocemente i messaggi “Update Wait”, “Welcome to Cameo”, il nome del modello e la versione software. Successivamente, i motori vengono reimpostati (Motor Reset Please Wait). Al termine della procedura, il faro è pronto per essere usato e si avvia la modalità operativa attivata in precedenza.

SCHERMATA PRINCIPALE IN MODALITÀ OPERATIVA DMX

In modalità DMX, la schermata principale mostra l'indirizzo DMX iniziale attualmente impostato (v. immagine). I caratteri lampeggianti indicano che non è presente alcun segnale DMX.

DMX Address 001

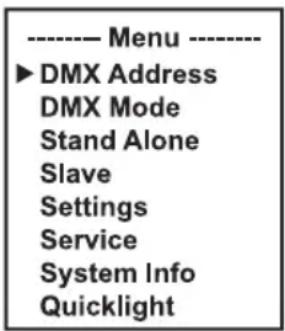

IMPOSTAZIONE DELL'INDIRIZZO DMX INIZIALE (DMX Address)

Dal display principale, premere MENU per accedere al menu principale. Ora con ▲ o ▼ selezionare la voce di menu DMX Address e confermare con ENTER. Utilizzando ▲ o ▼ impostare l'indirizzo DMX iniziale desiderato e premere ENTER per confermare (il max valore ammesso dipende dalla modalità operativa DMX selezionata).

---- Menu ---- ►DMX Address DMX Mode Stand Alone Slave Settings Service System Info Quicklight

--- DMX Address --- ► DN DN St Slave 001

IMPOSTAZIONE DELLA MODALITÀ OPERATIVA DMX (DMX Mode)

Dal display principale, premere MENU per accedere al menu principale. Con ▲ o ▼ selezionare ora la voce di menu DMX Mode e confermare con ENTER. Selezionare la modalità operativa DMX desiderata con ▲ o ▼ e confermare con ENTER. Le tabelle DMX con l'assegnazione dei canali delle varie modalità DMX si trovano nella sezione COMANDO DMX di questo manuale d'istruzioni.

---- Menu ---- DMX Address ►DMX Mode Stand Alone Slave Settings Service System Info Quicklight

---- DMX Mode ---- ► 32CH Basic 37CH Standard 43CH Extended

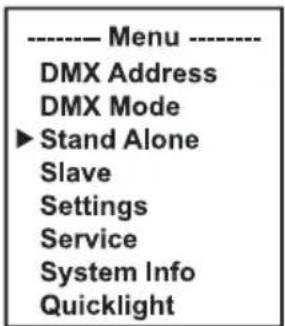

MENU STAND ALONE

Nelle modalità operative stand-alone ("Play Scene" e "Play Loop") il segnale di comando della modalità corrispondente può essere reinvietto alle unità slave tramite XLR. Se non si vuole reinvia-re il segnale di comando, disattivare l'uscita.

Per le unità slave è possibile impostare un ritardo per l'uscita ritardata del segnale di comando delle modalità operative stand-alone.

Attivare una delle otto scene disponibili (Scene 1-8) o uno degli otto loop disponibili (Loop 1-8). Le impostazioni si effettuano individualmente per ogni scena e per ogni loop e permangono anche dopo il riavvio del dispositivo.

Dal display principale, premere MENU per accedere al menu principale. Ora con ▲ o ▼ selezionare la voce di menu Stand Alone e confermare con ENTER. A questo punto, selezionare la voce di sottomenu desiderata, confermare ed eseguire le impostazioni necessarie (v. tabella).

---- Menu ---- DMX Address DMX Mode ► Stand Alone Slave Settings Service System Info Quicklight

---- Stand Alone ---- ►Master/Alone Play Scene/Loop Edit Scene Edit Loop

Master/Alone	Master	Delay	Reinvio del segnale di comando tramite DMX OUT e impostazione del ritardo per le unità slave: Spento, 0,1 s-2,0 s
	Alone		Non inoltrare il segnale di comando
Play Scene/Loop	Scene	Scene 1 - 8	Selezione e attivazione della scena desiderata
	Loop	Loop 1 - 8	Selezione e attivazione del loop desiderato
Edit Scene	Scene 1 - 8	Pan	Impostazione individuale di ogni scena. Le scene si attivano quando vengono selezionate.Fare riferimento alla modalità DMX estesa (cana-le 43) per tutte le funzioni e i valori corrispondenti.
		Tilt
		Dimmer
		...
Edit Loop	Loop 1 - 8	Step 1	Scene 1 - Scene 8 / Blackout	Selezione scena / oscuramento
			t-Step 0s - 20min	Impostazione della durata del passo
			t-Fade 0s - 20min	Impostazione del tempo di dissolvenza
		Step 2	''	''
		Step 3	Scene 1 - Scene 8 / Blackout / Skip Step	Selezione scena 1-8 / Oscuramento / Saltare passo
			t-Step 0s - 20min	Impostazione della durata del passo
			t-Fade 0s - 20min	Impostazione del tempo di dissolvenza
		Step 4	''	''
		Step 5	''	''
		Step 6	''	''
		Step 7	''	''
		Step 8	''	''

MODALITÀ SLAVE

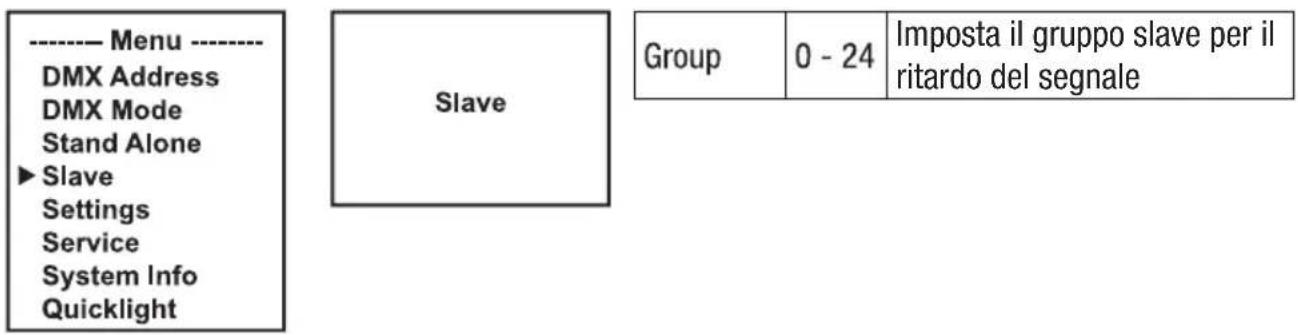

MODALITÀ SLAVE STANDARD: dalla schermata principale, premere MENU per accedere al menu principale. Con ▲ o ▼ selezionare ora la voce di menu Slave, confermare con ENTER, selezionare “Slave Group 0” e confermare di nuovo. Collegare le unità slave e master (stesso modello, stessa versione software) utilizzando un cavo DMX e attivare l’uscita del segnale di comando (Stand Alone -> Master/Alone -> Master) e una modalità operativa stand-alone (“Play Scene” o “Play Loop”) nell’unità master. Ora l’unità slave seguirà fedelmente l’unità master.

MODALITÀ SLAVE AVANZATA: se si desidera controllare le unità slave in modalità master/slave con una modalità stand-alone Play Scene o Play Loop, è possibile riprodurre il segnale di comando con un ritardo di fino a 24 passi. Il ritardo va impostato nel menu Stand Alone Master/Alone dell'unità master. Il fattore di ritardo si imposta nel menu Slave del faro corrispondente (Group). Questo è un modo semplice per creare un effetto di luce in movimento utilizzando un numero a piacere di fari dello stesso modello e della stessa versione di software, altrimenti ottenibile solo con un controller DMX adatto e una programmazione complessa. Collegare le unità slave e master (stesso modello, stessa versione software) utilizzando un cavo DMX e attivare l'uscita del segnale di comando (Stand Alone -> Master/Alone -> Master) e una modalità operativa stand-alone ("Play Scene" o "Play Loop") nell'unità master.

---- Menu ---- DMX Address DMX Mode Stand Alone ► Slave Settings Service System Info Quicklight Slave Group 0 - 24 Imposta il gruppo slave per il ritardo del segnale

Assegnare a piacere i fari a uno dei 24 gruppi (più il gruppo 0); è possibile assegnare più fari allo stesso gruppo. Il numero del gruppo è anche il fattore per cui viene moltiplicato il ritardo impostato nell'unità master.

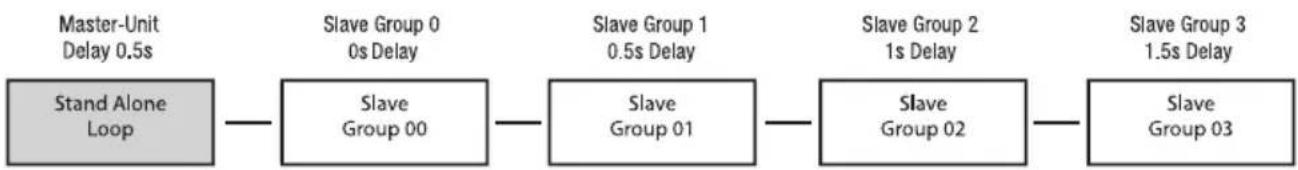

Esempio di configurazione:

IMPOSTAZIONI DI SISTEMA (Settings)

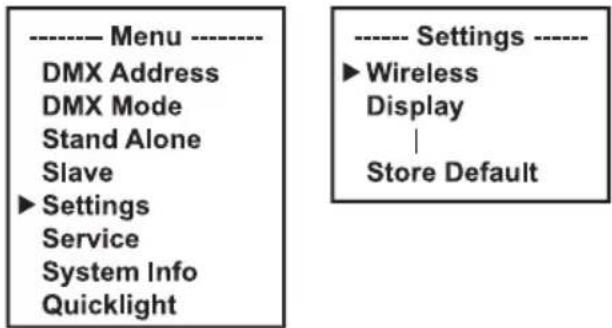

Dal display principale, premere MENU per accedere al menu principale. Ora con ▲ o ▼ selezionare la voce di menu Settings e confermare con ENTER.

---- Menu ---- DMX Address DMX Mode Stand Alone Slave ► Settings Service System Info Quicklight ---- Settings ---- ► Wireless Display | Store Default

Si apre il sottomenu da cui impostare le voci del sottomenu (v. tabella, selezionare con ▲ o ▼, confermare con ENTER, modificare il valore o lo stato con ▲ o ▼ e confermare con ENTER).

Settings (Il grassetto indica le impostazioni di fabbrica)
Wireless	Impostazioni wireless	State	On	Controllo wireless attivato
			Off	Controllo wireless disattivato
		Linking	Receive Reset	Resetta il ricevitore DMX e lo prepara per l'accoppiamento
		Linking Key	Linking Key	Impostazione della chiave di connessione
			CRMX Mode	CRMX	Standard del ricevitore = CRMX
				CRMX2	Standard del ricevitore = CRMX2
			CRMX Universe	A - H	Selezione dell'universo CRMX da A a H
		Universe Metadata	RGB Color Code	Red, Orange, Yellow, Green, Cyan, Blue, Purple, White	Codice RGB per la visualizzazione dei colori dell'universo
			Universe Name	Una stringa di 16 caratteri con un nome personalizza-bile che identifica l'universo
		Signal Routing	Send to XLR	Reinvio del segnale di comando a XLR (DMX OUT)
			Backup by XLR	mando tramite XLR (DMX IN) con interruzione del segnale wireless
			Receive only	Nessun collegamento tra segnale DMX wireless e connettori XLR
Display	Impostazioni del display	Reverse	On	Rotazione del display di 180° (per esempio, per installazione a soffitto)
			Off	Nessuna rotazione del display
			Auto	Rilevamento automatico della posizione (montaggio verticale o a soffitto)
		Off Timer	Always On	Sempre acceso
			Off after 20s	Disattivazione dopo circa 20 secondi di inattività
		Autolock	On after 60s	I controlli si bloccano dopo circa 60 secondi senza input (LOCKED). Per sbloccare, premere MENU per circa 3 secondi.
			Off	Funzione di blocco automatico disattivata
Dimmer	Impostazioni del dimmer	Dimmer Curve curva dimmer	Linear	L'intensità della luce aumenta in modo lineare con il valore DMX
			Exponential	L'intensità della luce può essere regolata con precisione nell'intervallo di valori DMX inferiori e in modo approssimativo nell'intervallo di valori DMX superiori
			Logarithmic	L'intensità della luce può essere regolata in modo approssimativo nell'intervallo di valori DMX inferiori e con precisione nell'intervallo di valori DMX superiori
			S-Curve	L'intensità della luce può essere regolata può essere regolato con precisione nell'intervallo di valori DMX inferiori e superiori e in modo approssimativo nell'in-tervallo di valori DMX medi
		PWM Frequency PWM LED	650Hz, 1530Hz, 3600Hz, 12kHz, 18.9kHz, 25kHz	Selezione della frequenza PWM del LED
		Dimmer Response comportamento del dimmer	LED	Il faro risponde immediatamente alle variazioni del valore DMX
			Halogen	Il faro si comporta come una lampada alogena, con variazioni graduali della luminosità
Movement	Impostazioni dei movimenti della testa	Pan Reverse	Off	Giro orizzontale (pan) non invertito
			On	Giro orizzontale (pan) invertito
		Tilt Reverse	Off	Giro verticale (tilt) non invertito
			On	Giro verticale (tilt) invertito
		Pan Angle	540°	Giro orizzontale (pan) 540°
			630°	Giro orizzontale (pan) 630°
		Position Feedback	On	Correzione automatica della posizione attivata
			Off	Correzione automatica della posizione disattivata
		Move in Black	On	Oscuramento durante il movimento della testa
			Off	Nessun oscuramento durante il movimento della testa
		Silent Movement	On	Movimenti del motore rallentati per un funzionamento più silenzioso
			Off	Funzione disattivata

Wheels	Regolazione delle ruote gobo, della ruota colori e dell'otturatore	Gobo Wheel	Position	Clock-wise	La ruota gobo gira sempre in senso orario
		Gobo Wheel	Position	Shortest way	La ruota gobo gira sulla distanza più corta
			Move-ment	Snap	La ruota gobo passa direttamente al gobo desiderato quando viene raggiunto il valore stabilito
				Scroll	Rotazione continua delle ruote gobo
			Color Correc-tion	On	La compensazione dello spostamento del colore si attiva con l'uso dei gobo
				Off	Funzione disattivata
		Colour Wheel	Position	Clock-wise	La ruota gobo gira sempre in senso orario
				Shortest way	La ruota gobo gira sulla distanza più corta
			Move-ment	Snap	La ruota dei colori salta direttamente all'in-dietro al filtro dei colori desiderato quando si raggiunge il relativo valore
				Scroll	Rotazione continua delle ruote dei colori
		Move in Black	Off	Nessun oscuramento in caso di variazioni di valore della ruota colori e della ruota gobo
			On	Oscuramento in caso di variazioni di valore della ruota colori e della ruota gobo
		Framing Control	Left & Right	Funzionamento standard: il canale xA della lamella controlla il lato sinistro della lamella x, il canale xB controlla il lato destro.
			Position & Angle	Controllo alternativo degli otturatori del diaframma: il canale xA della lamella controlla l'inserimento della lamella x, mentre il canale xB controlla l'angolo della lamella
Sun Protection	Funzione di protezione per i componenti interni	On	Attiva l'oscuramento e la testa del dispositivo è rivolta verso il basso
		Off	Funzione disattivata
Fan	Impostazione della ventola	Auto	Controllo automatico della ventola
		Off	Ventola disattivata a luminosità molto ridotta
		Constant Low	Bassa velocità costante della ventola a luminosità ridotta, se necessario
		Constant Mid	Velocità media costante della ventola a luminosità ridotta, se necessario
		Constant High	Alta velocità costante della ventola
Signal Fail	Stato di funzionamento con guasto del segnale DMX	Hold	L'ultimo comando viene mantenuto
		Last Stand Viene	attivata l'ultima modalità operativa stand-alone selezionata
		Alone
		Fade to Black Dissolvenza di 10 secondi fino all'oscuramento(10s)
		Blackout	Attiva l'oscuramento
		Full	Massima intensità
		Sun Protection	Attiva l'oscuramento e la testa del dispositivo è rivolta verso il basso
Store Default	Salvare le impostazioni in tre preset personalizzati	User A	Salvare tutte le attuali impostazioni come preset utente A
		User B	Salvare tutte le attuali impostazioni come preset utente B
		User C	Salvare tutte le attuali impostazioni come preset utente C

MENU SERVICE (Service)

Dal display principale, premere MENU per accedere al menu principale. Ora con ▲ o ▼ selezionare Service e confermare con ENTER.

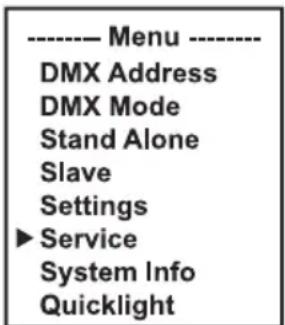

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings ►Service System Info Quicklight

---- Service ---- ► Load Default Reset | Password

Le informazioni sulle voci di sottomenu del menu Service e le corrispondenti opzioni di impostazione sono riportate nella tabella seguente (selezionare con ▲ o ▼, confermare con ENTER, modificare il valore o lo stato con ▲ o ▼, confermare con ENTER).

Load Default	Factory		Ripristino delle impostazioni di fabbrica
	User A		Ripristino dei valori utente A(per salvare i valori dell’utente: Settings -> Store Default)
	User B		Ripristino dei valori utente B(per salvare i valori dell’utente: Settings -> Store Default)
	User C		Ripristino dei valori utente C(per salvare i valori dell’utente: Settings -> Store Default)
Reset	Pan/Tilt		Reset dei motori pan/tilt
	Head		Resetta i motori nella testa del dispositivo
	All		Reset di tutti i motori
Test	Test Sequence		Sequenza pre-programmata per testare tutti i componenti
	Stress Test		Sequenza pre-programmata per testare tutti i componenti sotto il carico massimo
	Motor Test		Attiva tutti i motori individualmente con valori da 000 a 255
Reset Service Timer	No		Non resettare il tempo di funzionamento del servizio
	Yes	Reset Now	Resettare il tempo di funzionamento del servizio
Password	Solo per scopi di manutenzione

INFORMAZIONI DI SISTEMA (System Info)

Dal display principale, premere MENU per accedere al menu principale. Ora con ▲ o ▼ selezionare la voce di menu System Info e confermare con ENTER.

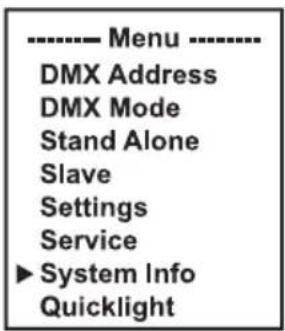

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings Service ► System Info Quicklight

---- System Info ---- ► Firmware Wireless | Error Info

Si apre il sottomenu da cui impostare le voci del sottomenu (v. tabella, selezionare con ▲ o ▼, confermare con ENTER, modificare il valore o lo stato con ▲ o ▼ e confermare con ENTER).

Firmware	DISP	Vx.x.x	Visualizzazione della versione del firmware del componente corrispondente
	SCAN	Vx.x.x
	CMY	Vx.x.x
	...	Vx.x.x
Wireless	Module	xxx	Modello di modulo wireless
	Device Name	AZORSP2IP	Nome del dispositivo
	Version	Hardware	Numero di versione dell'hardware
		Software	Numero di versione del software
	Link Quality	%	Qualità della connessione in percentuale
	Status	Operational	Informazioni sullo stato
		DMX Data
		RDM Identify
		RF Link
		Link State
Temperature	LED	xxx °C/°F	Visualizzazione della temperatura del componente in questione
	Base	xxx °C/°F
	...
	Temperature Unit	°C	Impostazione dell'unità di temperatura
		°F
Humidity	Base	x%	Mostra l'umidità relativa in percentuale
	Head	x%
Fan Speed	xxxx RPM	Visualizzazione della velocità delle ventole corrispondenti
Runtime	Total	xxxx h : xx m	Tempo di funzionamento totale
	Operation	xxxx h : xx m	Tempo di utilizzo
	LED	xxxx h : xx m	Tempo di funzionamento della lampada
	Service	xxxx h : xx m	Tempo di funzionamento dall'ultimo ripristino del tempo di servizio
RDM-UID	Identificatore RDM univoco
Error-Info	Visualizzazione degli errori in caso di malfunzionamento

QUICKLIGHT

Configurare una scena in modo rapido e semplice con le funzioni base della testa mobile senza controller esterno. Dal display principale, premere MENU per accedere al menu principale. Ora con

▲ o ▼ selezionare Quicklight e confermare con ENTER. Selezionare ora la voce del sottomenu desiderata, confermare, impostare il valore necessario e confermare di nuovo.

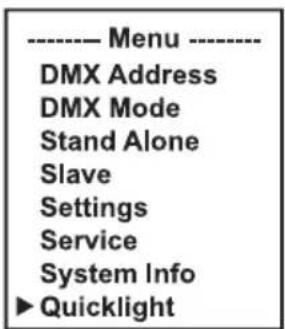

---- Menu ---- DMX Address DMX Mode Stand Alone Slave Settings Service System Info ► Quicklight

---- Quicklight ---- ►Pan Tilt Dimmer Zoom Focus

Se la modalità operativa Quicklight è attivata, il display non passa automaticamente al display principale; quando si esce dal menu Quicklight, la modalità operativa Quicklight termina automaticamente. Le impostazioni del menu Quicklight permangono fino al successivo riavvio del proiettore; finché il faro rimane acceso, perciò, è possibile accedere più volte a Quicklight con le stesse impostazioni. Dopo un riavvio, i valori vengono ripristinati alle impostazioni di fabbrica.

INSTALLAZIONE E MONTAGGIO

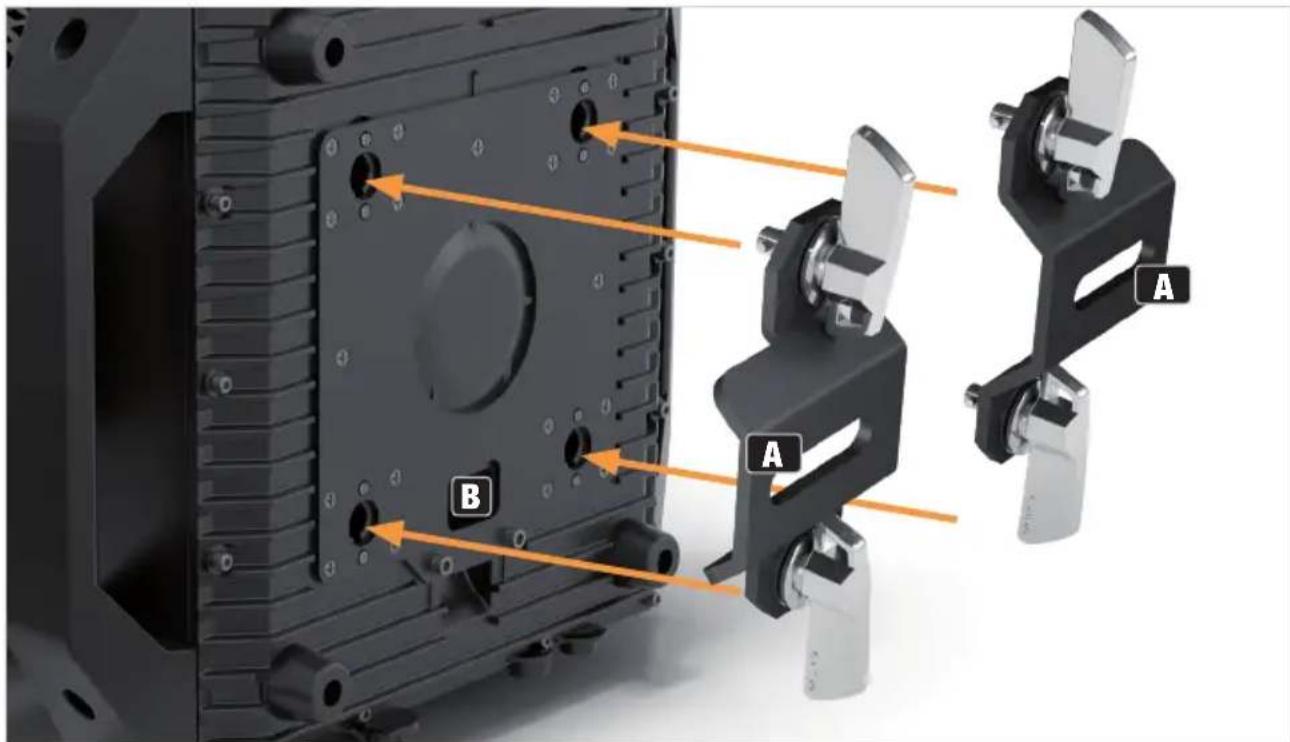

PERICOLO: per il montaggio a soffitto è necessaria molta esperienza; occorre, tra l'altro, saper calcolare i valori limite di carica del materiale di montaggio e saper condurre l'ispezione di sicurezza periodica di tutti i materiali di installazione e dei fari. Non cercare di eseguire l'installazione per conto proprio se non si hanno queste competenze, ma affidarsi a imprese professioniste. I dispositivi non correttamente installati e fissati possono allentarsi e cadere. Le conseguenze possono essere lesioni gravi o morte.

• Simile all'immagine -

CURA, MANUTENZIONE E RIPARAZIONE

Per garantire il funzionamento corretto nel lungo termine del dispositivo, è necessario effettuarne la pulizia e, se necessario, la manutenzione regolarmente. I requisiti di cura e manutenzione richiesti dipendono dall'intensità e dall'ambiente di utilizzo.

Raccomandiamo un'ispezione visiva prima di ogni utilizzo. Consigliamo inoltre di eseguire tutti i pertinenti interventi di manutenzione indicati di seguito ogni 500 ore di esercizio o, in caso di uso meno intensivo, al massimo dopo un anno. I diritti di garanzia possono essere limitati in caso di difetti derivanti da manutenzione inadeguata.

CURA (effettuata dall'utente)

AVVERTENZA! Prima di effettuare qualsiasi intervento di cura o manutenzione, è necessario scollegare l'alimentatore e, se possibile, staccare tutti i collegamenti del dispositivo.

NOTA! Una cura inadeguata può comportare il danneggiamento e addirittura la distruzione del dispositivo.

1. Le superfici dell'alloggiamento devono essere deterse con un panno umido pulito. Assicurarsi che l'umidità non possa penetrare nel dispositivo.
2. Gli ingressi e le uscite dell'aria devono essere puliti regolarmente da polvere e sporcizia. Se si utilizza aria compressa, prestare la massima cura per non danneggiare il dispositivo (in questo caso, per esempio, le ventole devono essere bloccate per evitare che vadano in sovravelocità).
3. I cavi e i connettori devono essere puliti regolarmente, e polvere e sporcizia devono essere rimossi.
4. In generale non devono essere utilizzati detergenti o agenti abrasivi, altrimenti la finitura della superficie potrebbe esserne danneggiata.
5. In generale, i dispositivi devono essere conservati in un luogo asciutto e protetto da polvere e sporcizia.
6. Per garantire un funzionamento corretto e sicuro, tutte le lenti accessibili o rimovibili e le aperture di emissione della luce devono essere pulite regolarmente.

MANUTENZIONE E RIPARAZIONE (solo da parte di personale qualificato)

PERICOLO! Nel dispositivo sono presenti componenti sotto tensione. Anche dopo la disconnessione dalla rete elettrica, nel dispositivo potrebbe permanere della tensione residua, per esempio a causa di condensatori carichi.

NOTA! Gli interventi di manutenzione e riparazione devono essere eseguiti solo da personale sufficientemente qualificato. In caso di dubbio, rivolgersi a un'officina specializzata.

NOTA! Gli interventi di manutenzione eseguiti in modo improprio possono inficiare il diritto di garanzia.

NOTA! Per i set di conversione o retrofit forniti dal produttore, è essenziale osservare le istruzioni di installazione accluse.

SOSTITUZIONE DEI GOBO

ATTENZIONE: I gobo possono essere sostituiti solo da personale qualificato. Se non si dispone delle competenze necessarie, non cercare di sostituire i gobo da sé, ma rivolgersi ad aziende specializzate.

Durante qualsiasi lavoro, aver sempre cura che non entrino corpi estranei nell'alloggiamento!

Durante la sostituzione, aver cura che i gobo siano inseriti correttamente nel rispettivo portagobo per evitare che il calore possa danneggiare gobo e portagobo.

Per mantenere la tenuta della testa mobile AZOR SP2 IP secondo la classe di protezione IP65, dopo aver sostituito un gobo si deve inserire una nuova guarnizione nel punto corrispondente. Seguire attentamente ogni passo delle istruzioni riportate di seguito. Dopo aver apposto il coperchio, eseguire una prova di tenuta.

1. Staccare tutti i poli del dispositivo dall'alimentazione elettrica (estrarre la spina di rete). Bloccare ora la testa del faro (blocco pan e tilt).

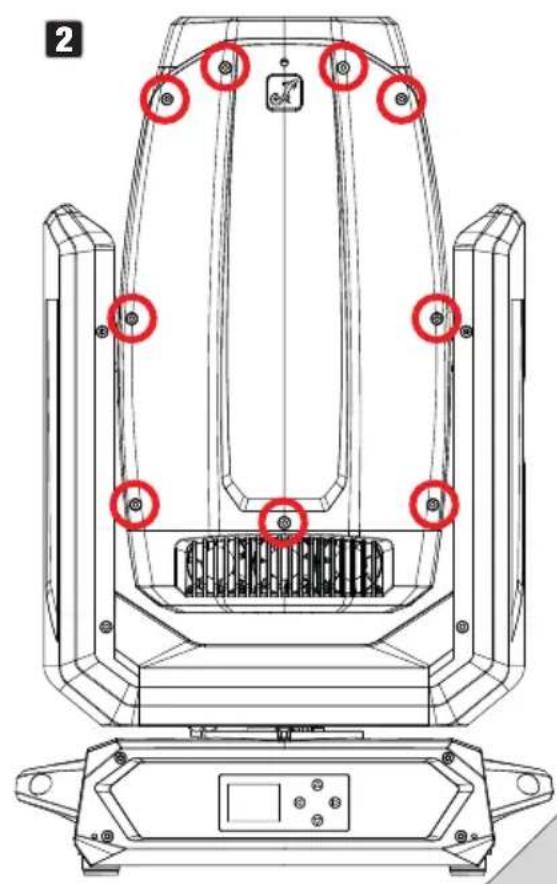

2. Allentare le nove viti a brugola sul coperchio della testa del dispositivo, situate sul lato opposto al blocco orizzontale (v. i punti cerchiati in rosso), togliere il coperchio dalla testa del faro, sganciare il cavo di sicurezza del coperchio e metterlo da parte.
3. Staccare con cautela la connessione a quattro poli dell'alimentazione elettrica e di segnale del modulo gobo (modulo inferiore, in azzurro nell'immagine). Allentare quindi le due viti che mantengono il modulo nella guida ed estrarre il modulo dalla testa del faro (v. i cerchi rossi nell'immagine).

1. Posizionare il modulo su una superficie pulita e piana con la ruota gobo rivolta verso l'alto. Per evitare di contaminare i gobo e altri componenti, indossare guanti puliti che non lasciano pelucchi.

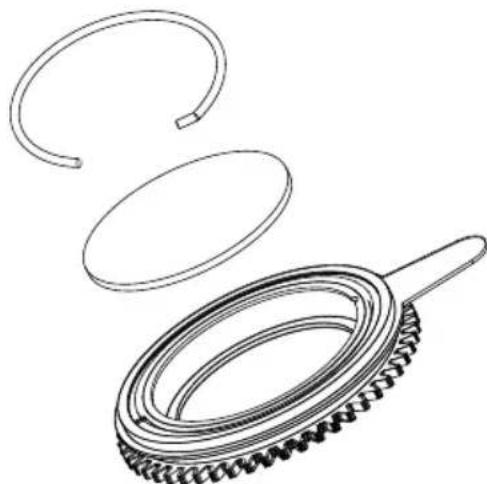

2. Sollevare leggermente il portagobo sull'ingranaggio, quindi estrarlo dalla ruota gobo.
3. A questo punto il gobo può essere tolto dal portagobo e sostituito con un altro.

1. Ricollocare il portagobo nella sua ruota, avendo cura di posizionarlo correttamente nell'incasso corrispondente. Nel caso di gobo rotanti, per controllare che il gobo sia posizionato corretta-mente basta ruotare la ruota gobo: il gobo deve ruotare con facilità, senza rimanere agganciato.
2. Rimontare il modulo nella testa del faro, fissarlo con le due viti tolte in precedenza e inserire nuovamente la spina per l'alimentazione elettrica e di segnale nella relativa connessione.
3. Rimuovere la vecchia guarnizione dalla scanalatura nel coperchio della testata.

4. Pulire a fondo la scanalatura e la superficie di contatto del bordo dell'albero incorporato. Verificare che sulle superfici di contatto della guarnizione non ci siano corpi estranei e sporcizia.

5. Togliere la nuova guarnizione dalla confezione ed eliminare eventuali residui della sostanza distaccante per stampi.

6. Posizionare la guarnizione a filo della scanalatura. Controllare che la guarnizione non sia ritorta.
7. Fissare di nuovo il cavo di sicurezza del coperchio alla posizione corrispondente nella testa del dispositivo, collocare il coperchio a filo del bordo dell'albero integrato.
8. Innanzitutto stringere le viti centrali, poi quelle esterne del coperchio in diagonale, esercitando poca forza.
9. Serrare quindi le viti centrali e poi le viti esterne in diagonale applicando una forza di 6 ± 0,5 kgf/cm.

Dopo aver apposto il coperchio, eseguire una prova di tenuta.

DATI TECNICI

Codice articolo CLAZORSP2IP
Categoria di prodotto Testa mobile a LED
Tipo Profile Spot
Sorgente luminosa LED da 300 W
Temperatura di colore del LED 6900 K
Flusso luminoso 11.100 lm
IRC > 70
Lente/sistema ottico Vetro
Angolo del fascio 3,2° ... 50,9°
PWM del LED 650 Hz; 1530 Hz; 3600 Hz; 12 kHz; 18,9 kHz; 25 kHz
Risoluzione dimmer 16 bit
Curve dimmer Lineare, esponenziale, logaritmica, a S
Simulazione alogena	Sì
Strobo	Impostazioni strobo di Cameo
Operazione di messa a fuoco	Normale
Miscelazione colori	CMY
Ruota colori	8 colori + libero
Controllo colori	CMY
CCT	CCT lineare 6900 K-3200 K
Gobo	7 rotanti + libero
Prisma	1 a 5 facce / 1 a 8 facce
Iride	Sì
Frost	1 leggero, 1 pesante
Ruota animazione	Sì
Sistema di inquadrature	4 livelli, ruotabili di ±60°
Ampiezza del giro orizzontale/verticale	Orizzontale 540° o 630° / verticale 270°
Protocolli di controllo DMX, RDM, W-DMX / CRMX, Stand-Alone, Master-Slave

Connessioni dati XLR maschio/femmina a 5 pin

Modalità DMX 32-CH Basic, 37-CH Standard, 43-CH Extended

Funzioni RDM Cameo Standard

Interfaccia utente Menu, Enter, Su, Giù

Display/spie Display OLED

Classificazione IP IP65

Temperatura ambiente nominale -15^ +45^

Sistema di raffreddamento Ventole di raffreddamento PWM termocontrollate

Collegamento elettrico Ingresso/uscita compatibile True1

Classe di protezione 1

Tensione di esercizio 100-240 V CA, 50/60 Hz

Corrente di inserzione 69 A a 0,82 ms (240 V)

Consumo energetico max 560 W

Potenza in standby 90 W

Fusibile T8 A 250 V (5 × 20 mm)

Corrente max in uscita 9A

Gruppo di rischio RG2

Distanza min dalla superficie 3 m

illuminata

Distanza min da materiali normalmente infiammabili 0,5 m

Alloggiamento Alluminio pressofuso, ABS

Dimensioni (L × H × P) 412 × 654 × 257 mm

Peso 24,9 kg

RDM UID 08A4005EXXXX

NOTE ESPLICATIVE SULLA CLASSE DI PROTEZIONE IP

1. La classificazione IP si riferisce solo alla protezione da oggetti solidi e dall'acqua. Non descrive la resistenza generale alle intemperie, come raggi UV e temperatura.
2. La prima cifra di identificazione indica la protezione da polvere, oggetti solidi e contatto:

IP2X	Protezione contro corpi estranei solidi con diametro ≥ 12,5 mm
IP3X	Protezione contro corpi estranei solidi con diametro ≥ 2,5 mm
IP4X	Protezione contro corpi estranei solidi con diametro ≥ 1,0 mm
IP5X	Protezione contro la polvere in quantità nocive e protezione completa contro il contatto
IP6X	Resistente alla polvere e completamente protetto dal contatto

1. La seconda cifra indica la protezione dall'acqua:

IPX0	Nessuna protezione
IPX1	Protezione dallo sgocciolamento dell'acqua
IPX2	Protezione dallo sgocciolamento dell'acqua con inclinazione del dispositivo fino a 15°
IPX3	Protezione contro la caduta di acqua nebulizzata fino a 60° rispetto alla verticale
IPX4	Protezione da spruzzi d'acqua su tutti i lati
IPX5	Protezione contro i getti d'acqua (ugello) da qualsiasi angolo
IPX6	Protezione contro forti getti d'acqua
IPX7	Protezione contro immersione temporanea

1. Per conseguire la classe di protezione specificata, sono inoltre necessarie apposite misure per il dispositivo, come cappucci e coperchi ermetici (per esempio, tappi di protezione sulle connessioni non utilizzate).

La classificazione IP del prodotto è riportata nelle specifiche tecniche ed è stampata sul dispositivo stesso.

DISTANZA MINIMA DALLA SUPERFICIE ILLUMINATA

Questo simbolo con l'indicazione della distanza in metri (m) mostra la distanza minima del faro dalla superficie illuminata. Il valore applicabile a questo dispositivo è riportato nei dati tecnici del presente manuale ed è stampato sul dispositivo stesso.

DISTANZA MINIMA DA MATERIALI NORMALMENTE INFIAMMABILI

Questo simbolo con l'indicazione della distanza in metri (m) mostra la distanza minima del dispositivo da materiali normalmente infiammabili. Il valore applicabile a questo dispositivo è riportato nei dati tecnici del presente manuale.

SMALTIMENTO

Imballaggio

1. Gli imballaggi possono essere riciclati con i consueti metodi di smaltimento.
2. Separare l'imballaggio in conformità alle norme sullo smaltimento e alle disposizioni sul riciclaggio vigenti nel proprio Paese.

Dispositivo

1. Questo dispositivo è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche nella versione in vigore. (Direttiva RAEE: Rifiuti di Apparecchiature Elettriche ed Elettroniche). Le apparecchiature a vita non devono essere gettate nei rifiuti domestici. A fine vita, l'apparecchiatura deve essere smaltita tramite un'azienda autorizzata allo smaltimento dei rifiuti o un impianto di smaltimento dei rifiuti urbani. Rispettare le normative in vigore nel proprio Paese!
2. Rispettare tutte le leggi sullo smaltimento vigenti nel proprio Paese.
3. Come cliente privato, è possibile ottenere informazioni sulle opzioni di smaltimento ecologico dal venditore del prodotto o dalle autorità regionali competenti.

DICHIARAZIONI DEL PRODUTTORE

Garanzia del produttore e limitazione di responsabilità

Adam Hall GmbH Adam-Hall-Str. 1, 61267 Neu-Anspach, Germania

E-mail: [e-mail] / +49 (0)6081 / 9419-0

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono reperibili all'indirizzo: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf Per l'assistenza, contattare il proprio partner di distribuzione.

Conformità CE

Adam Hall GmbH conferma che questo prodotto soddisfa le seguenti linee guida (ove applicabili):

Direttiva LVD (bassa tensione, 2014/35/UE)

Direttiva EMC (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

Dichiarazione di conformità CE

Le dichiarazioni di conformità per i prodotti soggetti alle direttive LVD, CEE e RoHS possono essere richieste a [e-mail]

Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate dalla pagina www.adamhall.com/compliance/

SOGGETTO A REFUSI ED ERRORI, NONCHÉ A MODIFICHE TECNICHE O DI ALTRO TIPO.

DMX CONTROL / DMX STEUERUNG / PILOTAGE DMX / CONTROL DMX / STEROWANIE DMX / CONTROLLO DMX

32CHBasic	37CHStandard	43CHExtended
Channel Channel Channel Function Values
1 1 1 Pan 000 - 255							0% to 100%
2 2 2 Pan fine 000 - 255		255
3 3 3 Tilt 000 - 255							0% to 100%
4 4 4 Tilt fine 000 - 255		255
5 5 5 Dimmer 000 - 255							0% to 100%
	6	6	Dimmerfine	000 - 255
6 7 7			StrobeFunctions	000 - 005 Open
				006 - 010 Closed
				011 - 022 Ramp up/down slow to fast
				023 - 033 Ramp up/down random slow to fast
				034 - 045 Ramp up slow to fast
				046 - 056 Ramp up random slow to fast
				057 - 068 Ramp down slow to fast
				069 - 079 Ramp down random slow to fast
				080 - 102 Random Strobe effect slow to fast
				103 - 127			Strobe Break effect 5s to 1s (Short burst with break)
				128 - 250 Strobe slow to fast (<1Hz to 20Hz)
				251 - 255 Open
7 8 8 Cyan 000 - 255							0% to 100%
		9	Cyan fine	000 - 255
8 9	10	Magenta	000 - 255				0% to 100%
		11	Magentafine	000 - 255
9	10	12	Yellow	000 - 255			0% to 100%
		13	Yellow fine	000 - 255
10	11	14	CTO	000 - 255			0% to 100%
		15	CTO fine	000 - 255
11	12	16	ColourWheel	000 - 000 Open
				001 - 020 Open -> Deep Red
				021 - 021 Deep Red
				022 - 041 Deep Red -> Medium Blue
				042 - 042 Medium Blue
				043 - 062 Medium Blue -> Deep Green
				063 - 063 Deep Green
				064 - 083 Deep Green -> Lime
				084 - 084 Lime
				085 - 104 Lime -> High CRI
11 12 16			Colour Wheel	105 - 105 High CRI
				106 - 125 High CRI -> Deep Orange
				126 - 126 Deep Orange
				127 - 147 Deep Orange -> CTO 3200K
				148 - 148 CTO 3200K
				149 - 168 CTO 3200K -> Congo Blue
				169 - 169 Congo Blue
				170 - 189 Congo Blue -> Open
				190 - 192 Open
				193 - 223 Colour Wheel Rotation fast to slow
				224 - 224 Colour Wheel Rotation stop
				225 - 255	Colour Wheel Rotation slow to fast (backwards)
12 13 17			Gobo Wheel 1	000 - 005 Open
				006 - 021 Open -> Gobo1
				022 - 022 Gobo 1
				023 - 038 Gobo 1 -> Gobo 2
				039 - 039 Gobo 2
				040 - 055 Gobo 2 -> Gobo 3
				056 - 056 Gobo 3
				057 - 072 Gobo 3 -> Gobo 4
				073 - 073 Gobo 4
				074 - 089 Gobo 4 -> Gobo 5
				090 - 090 Gobo 5
				091 - 106 Gobo 5 -> Gobo 6
				107 - 107 Gobo 6
				108 - 123 Gobo 6 -> Gobo 7
				124 - 124 Gobo 7
				125 - 140 Gobo 7 -> Open
				141 - 159 Open
				160 - 162 Gobo Shake 1 (slow -> fast)
				163 - 165 Gobo Shake 2 (slow -> fast)
				166 - 168 Gobo Shake 3 (slow -> fast)
				169 - 171 Gobo Shake 4 (slow -> fast)
				172 - 174 Gobo Shake 5 (slow -> fast)
				175 - 177 Gobo Shake 6 (slow -> fast)
				178 - 180 Gobo Shake 7 (slow -> fast)
				181 - 192 Gobo open
				193 - 223 Gobo Wheel rotation fast to slow
				224 - 224 Gobo Wheel rotation Stop
				225 - 255	Gobo Wheel rotation slow to fast (backwards)
13 14 18			Gobo Wheel1 Gobo Position	000 - 128 Gobo Position 0° ... 540°
				129 - 191 Gobo Rotation fast to slow
				192 - 192 Gobo Rotation Stop
				193 - 255 Gobo Rotation slow to fast (backwards)
	15 19		Gobo Wheel1 Gobo Positionfine	000 - 255 Gobo Position fine
14 16 20 Zoom 000 - 255					Narrow to Wide
		21 Zoom fine 000 - 255
15 17 22 Focus 000 - 255					0% to 100%
	18 23 Focus fine 000 - 255
	19 24 Auto Focus		Auto FocusAdjust	000 - 005 No function
				006 - 036 3m
				037 - 067 5m
				068 - 098 10m
				099 - 129 15m
				130 - 160 20m
				161 - 191 30m
				192 - 222 50m
				223 - 255 100m
	20 25			000 - 255 Auto Focus Adjustment
16 21 26 Iris			PrismSelection	000 - 191 Open to Close
				192 - 200 Pulse slow to fast (with Dim)
				201 - 209 Pulse slow to fast (without Dim)
				210 - 218	Pulse Random slow to fast (without Dim)
				219 - 227 Ramp up slow to fast (with Dim)
				228 - 236 Ramp up slow to fast (without Dim)
				237 - 245 Ramp down slow to fast (with Dim)
				246 - 255 Ramp down slow to fast (without Dim)
17 22 27				000 - 005 Prism Off
				006 - 091 Prism 1
				092 - 175 Prism 2
				176 - 255 Prism 1 & 2
18 23 28 Prism 1			PrismSelection	000 - 128 Prism Position 0° to 540°
				129 - 191 Prism Rotation fast to slow
				192 - 192 Prism Rotation Stop
				193 - 255 Prism Rotation slow to fast (backwards)
19 24 29 Prism 2			PrismSelection	000 - 128 Prism Position 0° to 540°
				129 - 191 Prism Rotation fast to slow
				192 - 192 Prism Rotation Stop
				193 - 255 Prism Rotation slow to fast (backwards)

20 25 30 Light Frost		000 - 255 0% to 100%
21 26 31 Heavy Frost		000 - 255 0% to 100%
22 27 32			AnimationWheel	000 - 005 Off
				006 - 128 Animation Wheel Position 0° to 360°
				129 - 159 Animation Wheel Rotation fast to slow
				160 - 161 Animation Wheel Rotation Stop
				162 - 192			Animation Wheel Rotation slow to fast (backwards)
				193 - 253			Animation Wheel Rotation forward/ backward slow to fast
				254 - 254 Animation Wheel Rotation Stop
				255 - 255 Animation Wheel Open
23 28 33 Blade 1A 000 - 255 0%			- 100%
24 29 34 Blade 1B 000 - 255 0%			- 100%
25 30 35 Blade 2A 000 - 255 0%			- 100%
26 31 36 Blade 2B 000 - 255 0%			- 100%
27 32 37 Blade 3A 000 - 255 0%			- 100%
28 33 38 Blade 3B 000 - 255 0%			- 100%
29 34 39 Blade 4A 000 - 255 0%			- 100%
30 35 40 Blade 4B 000 - 255 0%			- 100%
31 36 41			ShapeRotation	000 - 255			0% - 100%
		42	ShapeRotationfine	000 - 255
32 37 43			Devicesettings(holdvalue for 3seconds)(please read re-mark 1*)	000 - 005 No function
				006 - 007 Blackout while P/T moving On
				008 - 009 Blackout while P/T moving Off
				010 - 011 Blackout while Wheels moving On
				012 - 013 Blackout while Wheels moving Off
				014 - 015 Sun Protection On
				016 - 017 Sun Protection Off
				018 - 019 Sleep Mode On
				020 - 021 Sleep Mode Off/Wake Up
				022 - 024 No function
				025 - 025 Record Scene 1
				026 - 026 Record Scene 2
				027 - 027 Record Scene 3
				028 - 028 Record Scene 4
				029 - 029 Record Scene 5
				030 - 030 Record Scene 6
				031 - 031 Record Scene 7
				032 - 032 Record Scene 8
				033 - 041 No function
				042 - 043 Invert Pan On

32 37 43			Device settings(hold value for 3 seconds)(please read re-mark 1*)	044 - 045 Invert Pan Off
				046 - 047 Invert Tilt On
				048 - 049 Invert Tilt Off
				050 - 051 Pan Angle 540°
				052 - 053 Pan Angle 630°
				054 - 073 No Function
				074 - 075 Dimmer Response LED
				076 - 077 Dimmer Response Halogen
				078 - 093 No function
				094 - 095 Silent movement On
				096 - 097 Silent movement Off
				098 - 099 Fan Auto
				100 - 101 Fan Off
				102 - 103 Fan Constant Low
				104 - 105 Fan Constant Medium
				106 - 107 Fan Constant High
				108 - 119 No function
				120 - 121 PWM 1 (650 Hz)
				122 - 123 PWM 2 (1530 Hz)
				124 - 125 PWM 3 (3600 Hz)
				126 - 127 PWM 4 (12000 Hz)
				128 - 129 PWM 5 (18900 Hz)
				130 - 131 PWM 6 (25000 Hz)
				132 - 139 No function
				140 - 141 Display Always On
				142 - 143 Display Off after 20s
				144 - 147 No function
				148 - 149 Colour Wheel Snap
				150 - 151 Colour Wheel Scroll
				152 - 153 Gobo Wheel Snap
				154 - 155 Gobo Wheel Scroll
				156 - 157 Gobo Colour Correction On
				158 - 159 Gobo Colour Correction Off
				160 - 161 No Function
				162 - 163 No Function
				164 - 165 Dimmer Curve Linear
				166 - 167 Dimmer Curve Exponential
				168 - 169 Dimmer Curve Logarithmic
				170 - 171 Dimmer Curve S-Curve
				172 - 209 No function
				210 - 211 Colour Wheel Shortest Way
				212 - 213 Colour Wheel Clockwise
				214 - 215 Gobo Wheel Shortest Way
				216 - 217 Gobo Wheel Clockwise
32 37 43			Device settings(hold value for 3 seconds)(please read re-mark 1*)	218 - 219 Framing Control Left & Right
				220 - 221 Framing Control Position & Angle
				222 - 223 Reset Pan / Tilt
				224 - 233 No function
				234 - 235 Reset Head
				236 - 237 Reset All
				238 - 239 No function
				240 - 241 Load Factory Defaults
				242 - 243 No function
				244 - 245 Load User Default A
				246 - 247 Load User Default B
				248 - 249 Load User Default C
				250 - 255 no function

EN: (1*)	After the adjustments have been made, set the value to 000 to avoid disturbance by endless function call.
EN: (2*)	No effect at all control settings (DMX Address, DMX Mode, Wireless, ...)
DE: (1*)	Nachdem die Einstellungen vorgenommen wurden, stellen Sie den Wert auf 000 ein, um Störungen durch endlosen Funktionsaufruf zu vermeiden.
FR: (1*)	Une fois les ajustements effectués, réglez la valeur sur 000 pour éviter les perturbations par appel de fonction sans fin.
ES: (1*)	Después de realizar los ajustes, establezca el valor en 000 para evitar perturbaciones mediante una llamada de función sin fin.
PL: (1*)	Po dokonaniu ustawień ustaw wartość na 000, aby uniknąć zakłóceń przez niekończące się wywołanie funkcji.
IT: (1*)	Dopo aver effettuato le regolazioni, impostare il valore su 000 per evitare disturbi causati da una chiamata a funzione infinita.
