Produkttyp	Professioneller LED-Moving-Head
Marke	Cameo
Modell	OPUS SP5 Plus
Lichtquelle	LED 500 W, kaltweiß 6600 K, CRI > 70
Lichtstrom	22 000 lm
Strahlwinkel	6° - 42° (motorisiert)
Farbmischung	CMY + CTO
Farbrad	7 Farben + Weiß, splittbar
Gobos	8 feste + 7 rotierbar (austauschbar)
Prismen	2 rotierende Prismen
Iris	Ja
Frost	Ja
Framing-Shutter	4 motorisierte Lamellen
Zoom / Fokus	Motorisiert
Steuerung	DMX512, RDM, W-DMX, Art-Net, sACN
DMX-Kanäle	34 oder 50 (je nach Modus)
Pan / Tilt	540°/630° (Pan), 270° (Tilt), 16 Bit
Stromversorgung	100-240 V AC, 50-60 Hz, 800 W
Netzanschlüsse	Neutrik powerCON TRUE1 IN / OUT (max 4 A)
Sicherung	T8AL / 250 V (5 x 20 mm)
Abmessungen (B x H x T)	397 x 741,5 x 285 mm (ohne Halterung)
Gewicht	27,8 kg
Display	Farb-LCD-Touchscreen, hintergrundbeleuchtet, batteriebetrieben
Kühlung	Heatpipes + temperaturgesteuerte Lüfter
Umgebungstemperatur (Betrieb)	-15°C bis 40°C
Mindestabstand zur beleuchteten Fläche	3 m
Mindestabstand zu brennbaren Materialien	0,5 m
Mitgeliefertes Zubehör	2 Omega-Halterungen, Netzkabel 1 m mit TRUE1-Stecker, Handbuch
Firmware-Update	Über USB-Schnittstelle
Herstellergarantie	Ja (siehe Bedingungen)

Häufig gestellte Fragen - OPUS SP5 Plus Cameo

Wie stelle ich die DMX-Startadresse ein?

Drücken Sie auf dem Hauptbildschirm ENTER, um das Hauptmenü aufzurufen. Verwenden Sie die Tasten AUF/AB, um das Menü Control und dann DMX Address auszuwählen. Stellen Sie die gewünschte Adresse mit LINKS/RECHTS ein und bestätigen Sie mit ENTER.

Wie aktualisiere ich die Firmware über USB?

Laden Sie die neueste Firmware von www.cameolight.com herunter und entpacken Sie sie auf einen USB-Stick. Trennen Sie das Gerät vom Netz und von allen DMX/Ethernet-Eingängen. Schließen Sie den USB-Stick an die USB-Schnittstelle des Geräts an und schließen Sie dann das Netzkabel wieder an. Navigieren Sie im Menü Service > USB Update, um das Update zu starten. Entfernen Sie während des Vorgangs weder den Stick noch das Netzkabel.

Wie reinige ich das Gerät?

Trennen Sie vor der Reinigung das Netzkabel. Verwenden Sie ein sauberes, feuchtes Tuch für die Gehäuseoberflächen. Vermeiden Sie das Eindringen von Feuchtigkeit. Reinigen Sie regelmäßig die Luftein- und -auslässe mit Druckluft (dabei die Lüfter blockieren). Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel.

Wie hoch ist die Lebensdauer der LED?

Die Anleitung gibt keine genaue Lebensdauer an, aber hocheffiziente LEDs dieser Art haben in der Regel eine Lebensdauer von 50.000 Stunden oder mehr, vorausgesetzt ordnungsgemäße Verwendung und Kühlung.

Wie verwende ich den drahtlosen W-DMX-Modus?

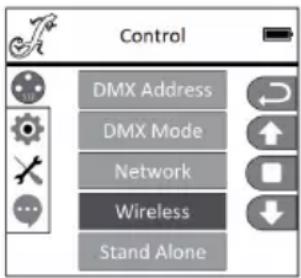

Im Menü Control > Wireless aktivieren Sie W-DMX (ON). Sie können das Gerät als Empfänger (Receiver) oder Sender (Transmitter) konfigurieren. Verwenden Sie zum Koppeln die Option Link. Stellen Sie sicher, dass alle Geräte kompatibel sind und die Antenne in Gebrauchsposition ist.

Was tun, wenn das Display 'No DMX Signal' anzeigt?

Überprüfen Sie, ob das DMX-Kabel korrekt am DMX-IN-Eingang angeschlossen ist. Stellen Sie sicher, dass das DMX-Pult eingeschaltet ist und die Startadresse übereinstimmt. Wenn das Display blinkt, zeigt dies ein fehlendes Signal an. Im Slave- oder Standalone-Modus ist das Blinken normal. Wenn das Problem weiterhin besteht, testen Sie mit einem anderen Kabel oder konsultieren Sie das Handbuch.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Rufen Sie das Menü Service auf (Passwort erforderlich: 050). Wählen Sie Factory Reset und bestätigen Sie. Dadurch werden alle Einstellungen zurückgesetzt, einschließlich DMX-Adresse und Modi.

Ist das Gerät mit Art-Net oder sACN kompatibel?

Ja, der OPUS SP5 Plus unterstützt Art-Net und sACN über die RJ45-Netzwerkanschlüsse. Im Menü Control > Network können Sie den Netzwerkeingang (Network Input) aktivieren, das Protokoll (ArtNet oder sACN) wählen sowie die IP-Adresse und die Universe konfigurieren.

Wie wechsle ich einen rotierenden Gobo?

Die rotierenden Gobos befinden sich im Gobo-Rad 2. Zum Austausch trennen Sie das Gerät vom Netz und entfernen Sie die Abdeckung (siehe Handbuch). Die Gobos müssen aus Glas sein, Außendurchmesser 22,9 mm, Dicke 1,1 mm. Bauen Sie alles sorgfältig wieder zusammen und überprüfen Sie die Funktion nach dem Wiedereinschalten.

Wie groß ist der Mindestsicherheitsabstand zu brennbaren Materialien?

Der Mindestabstand beträgt 0,5 m. Zur beleuchteten Fläche beträgt der Mindestabstand 3 m. Halten Sie diese Abstände ein, um Brand- oder Schadensrisiken zu vermeiden.

BEDIENUNGSANLEITUNG OPUS SP5 Plus Cameo

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG 25

BESTIMMUNGSGEMÄSSER GEBRAUCH 25

BEGRIFFS- UND SYMBOLERKLÄRUNGEN 25

SICHERHEITSHINWEISE 26

HINWEISE FÜR ORTSVERÄNDERLICHE INDOOR-GERÄTE 30

LIEFERUMFANG 30

EINFÜHRUNG 30

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 31

BEDIENUNG 34

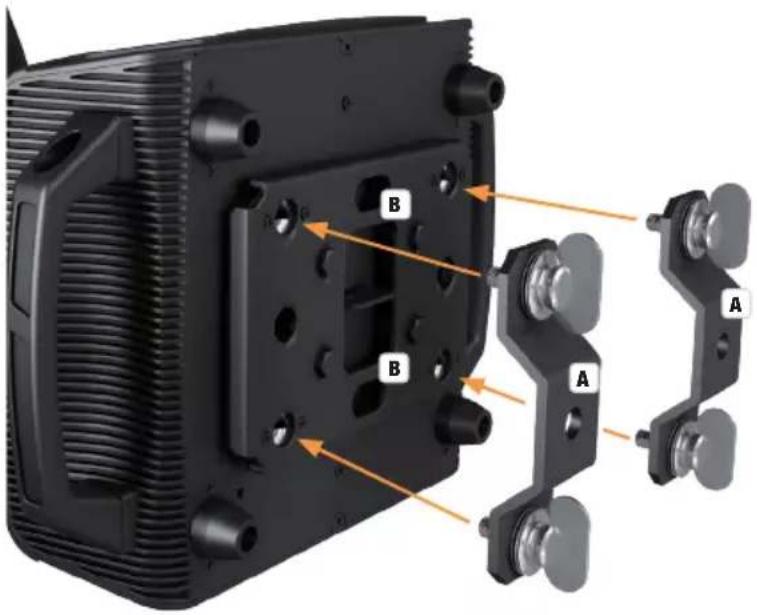

AUFSTELLUNG UND MONTAGE 42

PFLEGE, WARTUNG UND REPARATUR 43

TECHNISCHE DATEN 44

MINDESTABSTAND ZUR BELEUCHTETEN FLÄCHE 46

MINDESTABSTAND ZU NORMAL ENTFLAMMBAREN MATERIALIEN 46

ENTSORGUNG 46

HERSTELLERERKLÄRUNGEN 46

FRANÇAIS

INFORMATIONS SUR CE MANUEL D'UTILISATION 48

UTILISATION PRÉVUE 48

DÉFINITIONS ET EXPLICATION DES PICTOGRAMMES 48

CONSIGNES DE SÉCURITÉ 49

NOTES POUR LES APPAREILS MOBILES D'INTÉRIEUR 53

LIVRAISON INCLUSE 53

INTRODUCTION 54

CONNECTEURS, UTILISATION ET INDICATEURS 55

FONCTIONNEMENT 58

MONTAGE ET INSTALLATION 66

ENTRETIEN, MAINTENANCE ET RÉPARATIONS 67

CARACTÉRISTIQUES TECHNIQUES 68

DISTANCE MINIMALE PAR RAPPORT À LA SURFACE ÉCLAIRÉE 70

DISTANCE MINIMALE PAR RAPPORT AUX MATÉRIAUX NORMALEMENT INFLAMMABLES 70

MISE AU REBUT 70

DÉCLARATIONS DU FABRICANT 71

ESPAÑOL

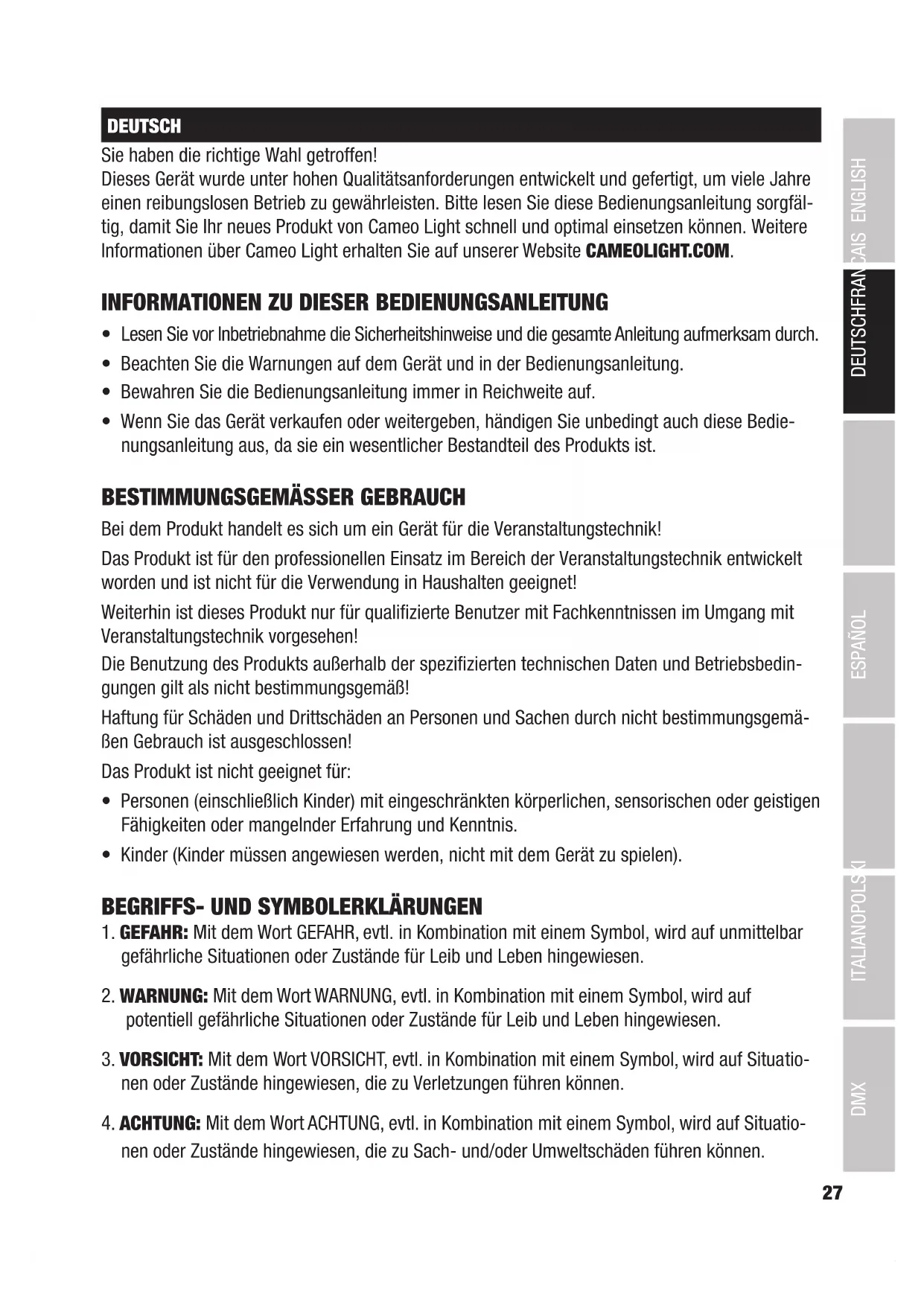

Sie haben die richtige Wahl getroffen!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website CAMEOLIGHT.COM.

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG

• Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch.
• Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
• Bewahren Sie die Bedienungsanleitung immer in Reichweite auf.
• Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produkts ist.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik!

Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

• Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
• Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

BEGRIFFS- UND SYMBOLERKLÄRUNGEN

1. GEFAHR: Mit dem Wort GEFAHR, evtl. in Kombination mit einem Symbol, wird auf unmittelbar gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
2. WARNUNG: Mit dem Wort WARNUNG, evtl. in Kombination mit einem Symbol, wird auf potentiell gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
3. VORSICHT: Mit dem Wort VORSICHT, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Verletzungen führen können.
4. ACHTUNG: Mit dem Wort ACHTUNG, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Sach- und/oder Umweltschäden führen können.

Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können.

Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen.

Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen.

Dieses Symbol kennzeichnet Gefahren durch intensive Lichtquellen.

Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden.

Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts.

SICHERHEITSHINWEISE

GEFAHR:

1. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
2. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Spannungsversorgung. Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
3. Bei Geräten der Schutzklasse 1 muss der Schutzleiter korrekt angeschlossen werden. Unterbrechen Sie niemals den Schutzleiter. Geräte der Schutzklasse 2 haben keinen Schutzleiter.
4. Sorgen Sie dafür, dass spannungsführende Kabel nicht geknickt oder anderweitig mechanisch beschädigt werden.
5. Überbrücken Sie niemals die Gerätesicherung.

WARNUNG:

1. Das Gerät darf nicht in Betrieb genommen werden, wenn es offensichtliche Beschädigungen aufweist.
2. Das Gerät darf nur im spannungsfreien Zustand installiert werden.
3. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht in Betrieb genommen werden.
4. Fest angeschlossene Netzleitungen dürfen nur von einer qualifizierten Person ersetzt werden.

ACHTUNG:

1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat.
2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät erst an, wenn dieser korrekt eingestellt ist. Nutzen sie nur geeignete Netzkabel.
3. Um das Gerät allpolig vom Netz zu trennen genügt es nicht, den Ein-/Aus-Schalter am Gerät zu betätigen.
4. Stellen Sie sicher, dass die eingesetzte Sicherung dem auf dem Gerät abgedruckten Typ entspricht.
5. Stellen Sie sicher, dass geeignete Maßnahmen gegen Überspannung (z.B. Blitzschlag) ergriffen wurden.
6. Beachten Sie den angegebenen maximalen Ausgangsstrom an Geräten mit Power Out Anschluss. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet.
7. Ersetzen Sie steckbare Netzleitungen nur durch Originalleitungen.

GEFAHR:

1. Erstickungsgefahr! Kunststoffbeutel und Kleinteile müssen außer Reichweite von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten aufbewahrt werden.
2. Gefahr durch Herabfallen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Verwenden Sie ausschließlich geeignete Stative bzw. Befestigungen (im Besonderen bei Festinstallationen). Stellen Sie sicher, dass Zubehör ordnungsgemäß installiert und gesichert ist. Achten sie dabei darauf, dass geltende Sicherheitsbestimmungen eingehalten werden.

WARNUNG:

1. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
2. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
3. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
4. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
5. Beachten Sie unbedingt den angegebenen Mindestabstand zu normal entflammbaren Materialien! Sofern dieser nicht explizit ausgewiesen ist, beträgt der Mindestabstand 0,3m.
6. Beachten Sie unbedingt den auf dem Gerät abzulesenden Mindestabstand zur beleuchteten Fläche!

VORSICHT:

1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bauteilen besteht die Möglichkeit sich zu klemmen.
2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreckreaktionen führen.
3. Die Gehäuseoberfläche des Geräts kann sich im regulären Betrieb stark erwärmen. Stellen Sie sicher, dass ein versehentliches Berühren des Gehäuses ausgeschlossen ist. Lassen Sie das Gerät vor dem Abbau, vor Wartungsarbeiten und vor dem Aufladen etc. immer ausreichend abkühlen.

ACHTUNG:

1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
2. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen in der Nähe des Geräts.
3. Lüftungsöffnungen dürfen nicht abgedeckt und Lüfter nicht blockiert werden.
4. Nutzen Sie zum Transport die Originalverpackung oder vom Hersteller dafür vorgesehene Verpackungen.
5. Vermeiden Sie, dass Erschütterung oder Schläge auf das Gerät einwirken.
6. Beachten sie die IP-Schutzart, sowie die Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit entsprechend der Spezifizierung.
7. Geräte können stetig weiterentwickelt werden. Bei abweichenden Angaben zu Betriebsbedingungen, Leistung oder sonstigen Geräteeigenschaften zwischen Bedienungsanleitung und Gerätebeschriftung, hat immer die Angabe auf dem Gerät Priorität.
8. Das Gerät ist nicht für tropische Klimazonen und für den Betrieb oberhalb 2000m über NN geeignet.
9. Sofern nicht explizit ausgewiesen, ist das Gerät nicht für den Betrieb unter Marinebedingungen geeignet.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE!

1. Blicken Sie niemals, auch nicht kurzzeitig, direkt in die Lichtquelle.
2. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in die Lichtquelle.
3. Stroboskopeffekte können bei empfindlichen Menschen epileptische Anfälle auslösen!

SIGNALÜBERTRAGUNG PER FUNK (Z.B. W-DMX ODER AUDIO-FUNKSYSTEME):

Die Qualität und Leistungsfähigkeit kabelloser Signalübertragungen ist generell abhängig von den Umgebungsbedingungen.

Einfluss auf die Reichweite und Signalstabilität haben z.B.:

Abschirmung (z.B. Mauerwerk, Metallbauten, Wasser)

Hohes Funkaufkommen (z.B. starke W-LAN Netze)

Interferenzen

Elektromagnetische Strahlung (z.B. LED-Videowände, Dimmer)

Alle Reichweitenangaben beziehen sich auf Freifeldanwendung mit Sichtkontakt ohne Störeinflüsse!

Der Betrieb von Sendeanlagen unterliegt behördlichen Bestimmungen. Diese können regional unterschiedlich ausfallen und müssen vor Inbetriebnahme vom Betreiber überprüft werden (z.B. Funkfrequenz und Sendeleistung).

WARNUNG: Geräte mit kabelloser Signalübertragung sind nicht für den Betrieb in sensiblen Bereichen, in denen Funkbetrieb zu möglichen Wechselwirkungen führen kann, geeignet. Dazu zählen z.B.:

• Krankenhäuser, Gesundheitszentren oder andere Einrichtungen des Gesundheitswesens, die Patientenbehandlungen mit Fachpersonal und -ausrüstung durchführen.
  • Ex-Bereiche der Klassen I, II und III
• Sperrbereiche
• Militärische Einrichtungen
• Flugzeuge oder Fahrzeuge
• Bereiche, in denen die Nutzung von Mobiltelefonen untersagt ist

SIGNALÜBERTRAGUNG PER W-DMX

WARNUNG: Generell darf kabellose DMX-Übertragung nicht für Anwendungen mit sicherheitsrelevanten Faktoren genutzt werden, die im Falle eines Versagens Personen- oder Sachschäden zur Folge haben können.

Dies gilt im Speziellen für bewegte Szenen- oder Traversenstrukturen, für DMX-gesteuerte Motoren/Hebezeuge oder Hebevorrichtungen zum Betreiben von DMX-betriebenen Bühnenliften, Hydrauliksystemen oder vergleichbaren beweglichen Komponenten.

Weiterhin darf kabellose DMX-Übertragung nicht zum Auslösen von Flammen- oder pyrotechnischen Geräten, explosionsgetriebenen Effekten, sowie zur Steuerung von Gas oder Flüssigkeitseffekten benutzt werden. Dazu zählen z.B. Co2-Kanonen, Konfetti-Shooter, Wasser-Effekte oder Ähnliches.

ACHTUNG! POTENTIELLE BESCHÄDIGUNG DURCH EXTERNE LICHTQUELLEN!

Sonneneinstrahlung, Laserstrahlung und gebündelte Lichtstrahlen anderer Scheinwerfer können das Gehäuse und interne Komponenten, wie Filter, Gobo- und Farbräder, Motoren, Kabel, Riemen etc., sowie Leuchtmittel beschädigen!

Setzen Sie das Gerät und vor allem die Linsenöffnung während des Auspackens, der Installation, längerem Nichtgebrauch und im Betrieb nicht direkter Sonneneinstrahlung, Laserstrahlung und gebündelten Lichtstrahlen anderer Scheinwerfer aus! Richten Sie die Linsenöffnung stets Richtung Boden, wenn das Gerät nicht in Gebrauch ist! Nutzen Sie dafür auch die Sun Protection-Funktion, die über DMX-Befehl aktiviert werden kann (siehe Device Settings-Kanal in der DMX-Tabelle). Ein integrierter Gyroskop-Sensor erkennt dabei die Gebrauchslage. Schäden, die durch externe Lichtquellen entstehen, sind von der Herstellergarantie ausgeschlossen!

1. Temporärer Betrieb! Veranstaltungsequipment ist grundsätzlich nur für den vorübergehenden Betrieb konzipiert.
2. Dauerbetrieb oder dauerhafte Installation kann zur Beeinträchtigung der Funktion und vorzeitiger Alterung der Geräte führen.

LIEFERUMFANG

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist. Im Lieferumfang des Produkts sind enthalten:

▶ 1 x OPUS SP5 PLUS LED Moving Head
▶ 2 x Omega-Montagebügel
1 x Netzkabel
▶ Bedienungsanleitung

EINFÜHRUNG

MOVING HEAD OPUS SERIE CLOSP5PLUS

STEUERUNGSFUNKTIONEN:

34-Kanal und 50-Kanal DMX-Steuerung (CLOSP5PLUS) 27-Kanal und 33-Kanal DMX-Steuerung (CLOSP5PLUS mit optionalem Animation Wheel Modul CLOSP5AM)

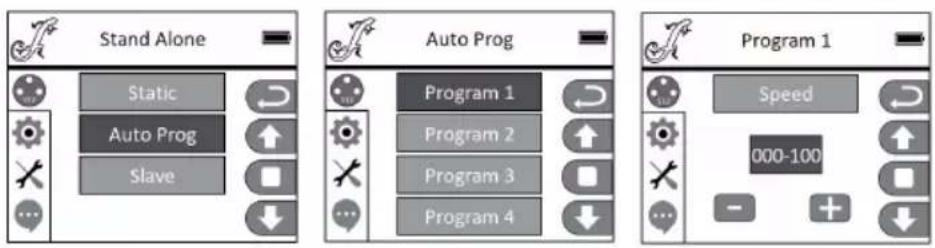

Art-Net sACN W-DMX™ RDM enabled Master / Slave Betrieb Standalone Funktionen

EIGENSCHAFTEN:

500 W High Efficiency LED. Framing Shutter Modul. CMY + CTO Farbmischung. Farbrad mit 7 brillanten Farben + offen und Split-Farben. Goborad 1 mit 8 fixen Gobos + offen. Goborad 2 mit 7 rotierenden Gobos + offen (Gobos austauschbar). 2 rotierende Prismen. Fokussierung und Zoom-Funktion über DMX. Frostfilter und Iris. Stroboskop. Pan und Tilt Motoren mit 16-Bit Auflösung. Batteriegespeistes. Display für netzunabhängige Einstellung. Automatische Positionskorrektur. Temperaturgesteuerte Lüfter. 3- und 5-polige DMX-Anschlüsse. RJ45 Netzwerkanschlüsse. Wireless DMX™. Neutrik powerCON TRUE1 Netzanschlüsse IN und OUT. 2 Omega-Montagebügel inklusive. Betriebsspannung 100-240V AC. Leistungsaufnahme 800W. Der Scheinwerfer verfügt über den RDM-Standard (Remote Device Management). Diese Gerätefernverwaltung ermöglicht die Statusabfrage und Konfiguration von RDM-Endgeräten über einen RDM-fähigen Controller.

ZUSÄTZLICHE EIGENSCHAFTEN

Der Moving Head CLOSP5PLUS wird mit einem 4-fach Framing Shutter Modul ausgestattet ausgeliefert. Das 4-fach Framing Shutter Modul kann gegen das optional erhältliche Animation Wheel Modul CLOSP5AM ausgetauscht werden. Die Umstellung der Gerätesoftware und der entsprechenden DMX-Modi geschieht dabei automatisch.

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

POWER IN: 100-240 V AC 50-60 Hz POWER CONSUMPTION: 800 W · WEIGHT: 27.8 kg 8 FUSE T8AL / 250 V POWER IN POWER OUT 1 2 3 MAX: 4A NET IN 6 DMX IN 4 DMX OUT 5 NET OUT DMX IN DMX OUT Comse* is a brand of the Adam Hall Group. Adam-HaB-Str. 1 - 01207 Mon-Ansepach - Germany DESIGNED AND ENGINEERED IN GERMANY. Assembled In PRC

1 POWER IN

Neutrik powerCON TRUE1 Netzeingangsbuchse. Betriebsspannung 100 - 240V AC / 50 - 60Hz. Ein geeignetes Netzkabel mit powerCON TRUE1 Gerätestecker befindet sich im Lieferumfang.

2 POWER OUT

Neutrik powerCON TRUE1 Netzausgangsbuchse. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet.

3 FUSE

Sicherungshalter für 5 x 20mm Feinsicherungen. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

4 DMX IN

Männliche 3- und 5-Pol XLR-Buchsen zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult).

5 DMX OUT

Weibliche 3- und 5-Pol XLR-Buchsen zum Weiterleiten des DMX-Steuersignals.

6 NET IN

RJ45 Netzwerk-Anschluss zum Verbinden mit einem Art-Net bzw. sACN Netzwerk. Verwenden Sie für die Einrichtung des Netzwerks Kabel der Kategorie CAT-5e oder besser.

7 NET OUT

RJ45 Netzwerk-Anschluss zum Verbinden weiterer Art-Net bzw. sACN-fähige Geräte mit dem Netzwerk. Verwenden Sie für die Einrichtung des Netzwerks Kabel der Kategorie CAT-5e oder besser.

8 ANTENNE FÜR W-DMX™

Die Antenne für die Steuerung per W-DMX ^™ verbleibt während des Betriebs in der Halterung (= Betriebsposition).

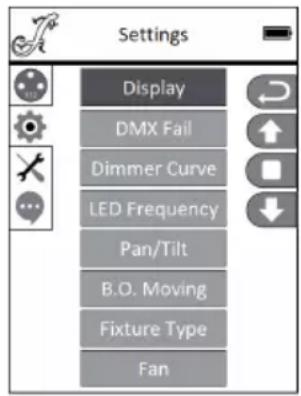

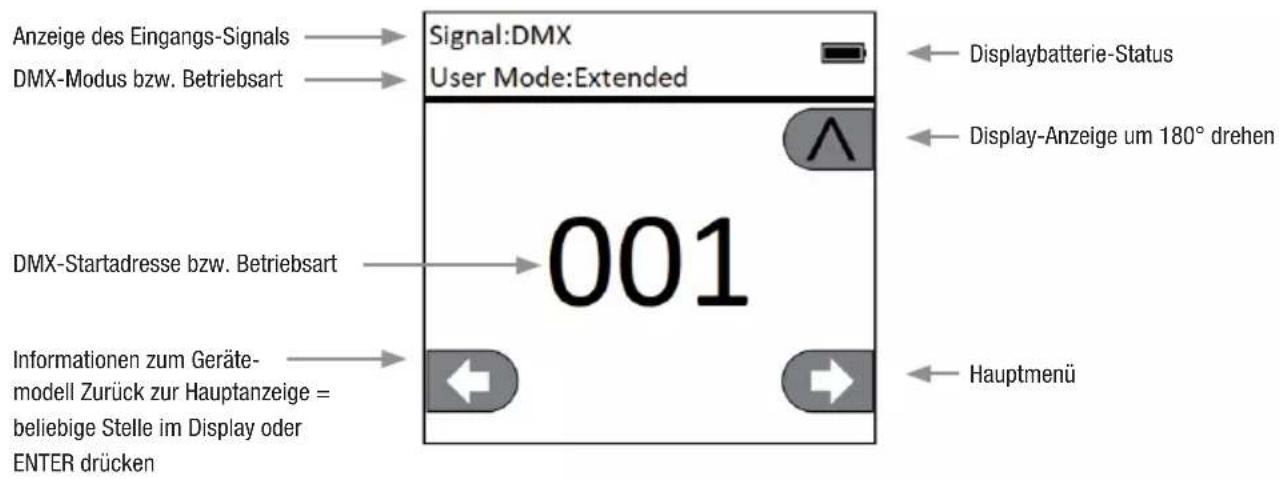

Dank des druckempfindlichen LC-Displays kann die Bedienung des Geräts direkt am Display erfolgen (handschuhtauglich). Das Display zeigt die aktuell aktivierte Betriebsart an (Hauptanzeige), die Menüpunkte im Auswahl-Menü und den Zahlenwert bzw. Betriebszustand in bestimmten Menüpunkten. Liegt kein Steuersignal am Gerät an, fängt das Display an zu blinken, das Blinken stoppt, sobald ein Steuersignal anliegt (DMX- und Slave-Betrieb, ArtNet und sACN).

10 BERÜHRUNGSEMPFINDLICHE BEDIENFELDER

MODE - Durch (wiederholtes) Drücken auf MODE gelangen Sie in der Menüstruktur eine Ebene höher, bis zur Hauptanzeige.

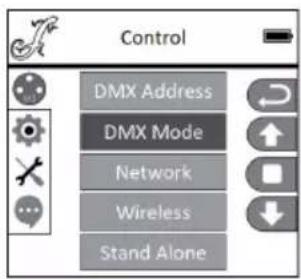

UP ▲ und DOWN ▼ - Auswählen der einzelnen Menüpunkte im Hauptmenü (DMX-Adresse, Betriebsart usw.) und in den Untermenüs.

ENTER - Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Im Hauptmenü gelangen Sie durch Drücken auf ENTER auf die Menüebene, auf der Sie Wertänderungen vornehmen können. Wertänderungen bestätigen Sie ebenfalls durch Drücken auf ENTER.

LEFT ◀ und RIGHT ▶ - Verwenden Sie die Bedienfelder, um den Wert eines Menüpunkts, wie z.B. die DMX-Adresse, wunschgemäß zu verändern.

11 USB-SCHNITTSTELLE

USB-Schnittstelle zum Updaten der Geräte-Firmware. Stellen Sie im Service-Menü den Status bei USB Update auf ON. Laden Sie, sobald verfügbar, die aktuelle Firmware von der Produktseite auf cameolight.com, entpacken sie und kopieren die Dateien in einen Ordner ohne Sonderzeichen auf einen USB-Stick. Trennen Sie den Moving Head vom Stromnetz und allen Input-Anschlüssen (DMX / Ethernet), schließen den USB-Stick an der USB-Schnittstelle an und verbinden den Moving Head wieder mit dem Stromnetz. Der USB-Stick wird automatisch erkannt und im Display angezeigt. Navigieren Sie nun zum entsprechenden Ordner auf dem USB-Stick und bestätigen Sie diesen mit „ON“. Die Update-Prozedur beginnt. Entfernen Sie während der Update-Prozedur den USB-Stick nicht und trennen den Moving Head nicht vom Stromnetz.

Das batteriegespeiste Display lässt sich aktivieren, selbst wenn das Gerät nicht am Stromnetz angeschlossen ist. Drücken und halten Sie hierfür MODE für die Dauer von circa 12 Sekunden. Sie können nun netzunabhängig Geräteinformationen auslesen und Systemeinstellungen ändern und abspeichern. Die externe Steuerung des Scheinwerfers wird in diesem Fall nicht aktiviert. Aus diesem Grund wird, auch wenn ein Steuer-Signal am Gerät anliegt, im Display angezeigt, dass kein Steuer-Signal anliegt.

12 PAN LOCK

Mechanische Verriegelungsvorrichtung um beim Transport das Verdrehen des Kopfes in horizontaler Richtung zu verhindern. Trennen Sie das Gerät vom Netz, bringen den Kopf parallel zur Basis (4 Positionen) und drücken den Arretierhebel zum Verriegeln in Richtung Pan-Drehachse. Entriegeln Sie die Vorrichtung vor Inbetriebnahme des Geräts.

13 TILT LOCK

Mechanische Verriegelungsvorrichtung um beim Transport das Verdrehen des Kopfes in vertikaler Richtung zu verhindern (7 Positionen). Trennen Sie das Gerät vom Netz und schieben den Arretierhebel zum Verriegeln in Richtung Tilt-Drehachse, bewegen Sie dabei den Kopf des Geräts auf vertikaler Ebene, bis eine der 7 Rastpositionen gefunden ist und der Arretierhebel einrastet. Entriegeln Sie die Vorrichtung vor Inbetriebnahme des Geräts.

12 13

BEDIENUNG

HINWEISE

Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs und des Motoren-Resets nacheinander „Software Update Please Wait...“ und das Cameo Logo mit Informationen zum Gerätemodell im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor angewählt war, wird aktiviert. Die Bedienung des Scheinwerfers erfolgt zum einen mit Hilfe der berührungsempfindlichen Bedienfelder neben dem Display, zum anderen kann das druckempfindliche Display (hand-schuhtauglich) selbst genutzt werden, um alle Menüpunkte zu erreichen und Einstellungen intuitiv nach Wunsch vorzunehmen. Informationen dazu, welches Bedienelement im Display und welches Bedienfeld neben dem Display die gleiche Funktion haben, finden Sie in der nebenstehenden Tabelle. Nachfolgend wird die Bedienung mit Hilfe der Bedienfelder neben dem Display beschrieben.

Display		Bedlenfeld
	=
	=
	=
	=
	=
	=
	=

HAUPTANZEIGE

In der oberen Zeile des Displays wird angezeigt, ob und welches Steuersignal am Gerät anliegt, in der Zeile darunter die aktuell aktivierte Betriebsart (DMX Standard / Extended, Static, Auto, Slave) und gut sichtbar in der Mitte die DMX-Startadresse oder die entsprechende Betriebsart (im Beispiel DMX-Startadresse 001). Sobald das Steuer-Signal unterbrochen wird, beginnen die Zeichen

im Display zu blinken und hinter „Signal“ in der oberen Zeile wird „None“ angezeigt (kein Signal), liegt das Steuer-Signal wieder an, wechselt das Display wieder zur Hauptanzeige. Die Display-Anzeige kann um 180° gedreht werden, indem Sie auf das berührungsempfindliche Bedienfeld DOWN tippen, ist die Display-Anzeige bereits um 180° gedreht, tippen Sie auf das Bedienfeld UP, um die Display-Anzeige wieder zur Standard-Abbildung zu bringen. Die Display-Anzeige kann ebenfalls um 180° gedreht werden, indem Sie auf das „Dach-Symbol“ im druckempfindlichen Display drücken.

Anzeige des Eingangs-Signals DMX-Modus bzw. Betriebsart Signal:DMX User Mode:Extended Displaybatterie-Status Display-Anzeige um 180° drehen DMX-Startadresse bzw. Betriebsart 001 Informationen zum Geräte- modell Zurück zur Hauptanzeige = beliebige Stelle im Display oder ENTER drücken Hauptmenü

KONTROLLMENÜ (Control)

DMX-STARTADRESSE EINSTELLEN (DMX Address)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Kontrollmenü Control aus und drücken auf ENTER. Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt „DMX Address“ aus und bestätigen durch Drücken auf ENTER. Die gewünschte DMX-Startadresse stellen Sie nun mit Hilfe der Bedienfelder LEFT und RIGHT ein und bestätigen mit ENTER (höchster Wert abhängig vom aktivierten DMX-Modus). Drücken Sie 2x auf MODE, um zurück zur Hauptanzeige zu gelangen, die ausgewählte DMX-Startadresse wird nun groß dargestellt im Display angezeigt, wenn die DMX-Betriebsart aktiviert ist.

Control DMX Address DMX Mode Network Wireless Stand Alone

DMX Address 001

DMX-MODUS EINSTELLEN (DMX Mode)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Kontrollmenü Control aus und drücken auf ENTER. Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt „DMX Mode“ aus und

bestätigen durch Drücken auf ENTER. Den gewünschten DMX-Modus wählen Sie wiederum mit UP und DOWN und bestätigen die Auswahl mit ENTER. Drücken Sie 2x auf MODE, um zurück zur Hauptanzeige zu gelangen, der ausgewählte DMX-Modus ist nun aktiviert. Tabellen mit der Kanalbelegung der verschiedenen DMX-Modi finden Sie in dieser Anleitung unter DMX STEUERUNG.

Control DMX Address DMX Mode Network Wireless Stand Alone

DMX Mode Standard Extended

NETZWERKEINSTELLUNGEN (Network)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Kontrollmenü Control aus und drücken auf ENTER. Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt „Network“ aus und bestätigen durch Drücken auf ENTER. Informationen zu den Netzwerkeinstellungen entnehmen Sie bitte der nachstehenden Tabelle. Bestätigen Sie alle Netzwerkeinstellungsänderungen mit ENTER.

Control DMX Address DMX Mode Network Wireless Stand Alone

Network Network Input Protocol Address DMX Out

Network
Network Input	Netzwerkeingang aktivieren / deaktivieren	OFF Netzwerkeingang deaktiviert
		ON Netzwerkeingang aktiviert
Protocol	Netzwerkprotokoll	ArtNET ArtNet Protokoll
		sACN sACN Protokoll
Address	Universum 1 - 256, IP-Adresse und Subnetzmaske einstellen	Universe 000 - 255	000 bis 255. Wert ändern mit LEFT und RIGHT, bestätigen mit ENTER.
		IP Address	Block auswählen mit LEFT und RIGHT, Wert ändern mit UP und DOWN, bestätigen mit ENTER.
		IP Subnet Mask	Block auswählen mit LEFT und RIGHT, Wert ändern mit UP und DOWN, bestätigen mit ENTER.
DMX Out	Netzwerksignal über DMX OUT ausgeben	OFF Signal nicht ausgeben
		ON Signal ausgeben

W-DMX EINSTELLUNGEN (Wireless)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Kontrollmenü Control aus und drücken auf ENTER. Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt „Wireless“ aus und bestätigen durch Drücken auf ENTER. Informationen zu den W-DMX Einstellungen entnehmen Sie bitte der nachstehenden Tabelle. Bestätigen Sie alle Änderungen der Einstellungen mit ENTER.

Control DMX Address DMX Mode Network Wireless Stand Alone

Wireless
W-DMX	OFF W-DMX deaktivieren
	ON W-DMX aktivieren
Operating (zurzeit im Beta-Status)	Receiver W-DMX-Modul als Empfänger konfiguriert
	Transmitter W-DMX-Modul als Sender konfiguriert
Transmitting (zurzeit im Beta-Status)	G3 G3 Übertragungsstandard
	G4S G4S Übertragungsstandard
Link	Link	Mit W-DMX-Geräten koppeln. W-DMX muss bei allen Geräten aktiviert und die Kopplung mit einem Transmitter aufgehoben sein (Receive Reset)
	UnLink Entkoppeln aller Geräte
Receive Reset	NO Kopplung mit einem Transmitter nicht aufheben
	YES Kopplung mit einem Transmitter aufheben

STAND-ALONE-BETRIEBSARTEN (Stand Alone)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Kontrollmenü Control aus und drücken auf ENTER. Mit Hilfe von UP und DOWN wählen Sie nun den Menüpunkt „Stand Alone“ aus und bestätigen durch Drücken auf ENTER. Wählen Sie jetzt eine der drei Stand-Alone-Betriebsarten mit Hilfe der Bedienfelder UP und DOWN aus und bestätigen mit ENTER.

Control DMX Address DMX Mode Network Wireless Stand Alone

STAND-ALONE-BETRIEBSART STATISCHER MODUS (Static)

Der Statische Modus ermöglicht es, ähnlich wie mit einem DMX-Steuergerät, PAN, TILT, Dimmer, Stroboskop, Farbrad und Goborad usw. direkt am Gerät mit Werten von 000 bis 255 einzustellen. Somit kann eine individuelle Szene erstellt werden, ohne einen zusätzlichen DMX-Controller zu benötigen. Nachdem Sie, wie zuvor unter „STAND-ALONE-BETRIEBSARTEN“ beschrieben, die Betriebsart „Static“ ausgewählt haben, können die Einstellungen wie gewünscht vorgenommen werden. Die Untermenüpunkte entsprechen hierbei den Kanälen 1 bis 50 im 50-Kanal Extended DMX-Modus (siehe DMX STEUERUNG, Untermenüpunkt auswählen mit UP und DOWN, Wert ändern mit LEFT und RIGHT, bestätigen mit ENTER). Drücken Sie wiederholt auf MODE, um zur Hauptanzeige zurückzugelangen.

Stand Alone Static Auto Prog Slave

STAND-ALONE-BETRIEBSART AUTO PROGRAMME (Auto Prog)

Die 4 verschiedenen Auto-Programme (Program 1 - 4) bestehen jeweils aus fest programmierten Kopfbewegungen, Gobo- und Farbwechseln usw., die Laufgeschwindigkeit ist separat einstellbar. Wählen Sie, wie zuvor unter Punkt „STAND-ALONE-BETRIEBSARTEN“ beschrieben, die Auto-Betriebsart aus, bestätigen mit ENTER, wählen das gewünschte Auto-Programm mit Hilfe von UP und DOWN aus, bestätigen mit ENTER und ändern nun den Wert für die Laufgeschwindigkeit mit Hilfe von LEFT und RIGHT nach Wunsch von 000 bis 100. Bestätigen Sie mit ENTER. Drücken Sie wiederholt auf MODE, um zur Hauptanzeige zurückzugelangen.

Stand Alone Static Auto Prog Slave Auto Prog Program 1 Program 2 Program 3 Program 4 Program 1 Speed 000-100

SLAVE-BETRIEB (Slave)

Die Auswahl der Slave-Betriebsart erfolgt wie zuvor unter Punkt „STAND-ALONE-BETRIEBSARTEN“ beschrieben. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell, gleicher Softwarestand) mit Hilfe eines DMX-Kabels (Master DMX OUT - Slave DMX IN) und aktivieren in der Master-Einheit eine der Standalone Betriebsarten Auto oder Static. Nun folgt die Slave-Einheit der Master-Einheit. Drücken Sie wiederholt auf MODE, um zur Hauptanzeige zurückzugelangen.

Stand Alone Static Auto Prog Slave

SYSTEMEINSTELLUNGEN (Settings)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Menü für die Systemeinstellungen Settings aus und drücken auf ENTER.

Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenüpunkte, siehe Tabelle (Auswahl mit UP und DOWN, bestätigen mit ENTER, Status ändern mit UP und DOWN, bestätigen mit ENTER):

Settings (Fettdruck = Werkseinstellung)
Display	Display-Einstellungen	Reverse	OFF	Keine Drehung der Display-Anzeige
			ON	Drehung der Display-Anzeige um 180° (bei Kopfübermontage)
		Backlight	OFF	Deaktivierung der Display-Be-leuchtung nach ca. 30 Sekunden Inaktivität
			ON	Display-Beleuchtung permanent an
DMX Fail	Betriebszustand bei DMX-Signal-Unterbrechung	Black Aktiviert Blackout
		Hold Letzter Befehl wird gehalten
		Auto Aktiviert die Auto-Betriebsart
Dimmer Curve	Auswählen der Dimmerkurve	Linear	Die Lichtintensität steigt linear mit dem DMX-Wert an
		Exponential	Die Lichtintensität lässt sich im unteren DMX-Wertbereich fein und im oberen DMX-Wertbereich grob einstellen
		Logarithmic	Die Lichtintensität lässt sich im unteren DMX-Wertbereich grob und im oberen DMX-Wertbereich fein einstellen
		Dimmerkurve	Die Lichtintensität lässt sich im unteren und oberen DMX-Wertbereich fein und im mittleren DMX-Wertbereich grob einstellen
LED Frequency	Einstellen der LED PWM Frequenz	650Hz, 1530Hz, 3600Hz, 12KHz, 25KHz
Pan / Tilt	Einstellungen des Gerätekopfs	Pan Reverse	OFF	Keine Umkehrung der Pan Bewegungsrichtung
			ON	Umkehrung der Pan Bewegungsrichtung
		Tilt Reverse	OFF	Keine Umkehrung der Tilt Bewegungsrichtung
			ON	Umkehrung der Tilt Bewegungsrichtung
		Pan Angle	630	Pan Winkel 630°
			540	Pan Winkel 540°
		Feedback	OFF	Automatische Positionskorrektur deaktiviert
			ON	Automatische Positionskorrektur aktiviert
B.O. Moving	Automatischer Blackout bei Kopfbewegung	OFF Kein Blackout bei Kopfbewegung
		ON Blackout bei Kopfbewegung
Fixture Type Gerätetyp		Profile Module
		Spot Module
Fan Lüftersteuerung		Auto Automatische Lüfterseuerung
		Fan Off		Deaktivierte Lüfter bei stark reduzierter Helligkeit
		Constant Low		Konstant niedrige Lüftergeschwindigkeit bei reduzierter Helligkeit, falls notwendig
		Constant Mid		Konstant mittlere Lüftergeschwindigkeit bei reduzierter Helligkeit, falls notwendig
		Constant High		Konstant hohe Lüftergeschwindigkeit

DIMMERKURVEN

linear Lichtintensität DMX-Wert

SERVICEMENÜ

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Service-Menü Service aus und drücken auf ENTER.

Service Calibrate Test Manual Reset Motor USB Update Factory Reset

Daraufhin gelangen Sie in das Untermenü zum Bearbeiten der Untermenüpunkte (Auswahl mit UP und DOWN, bestätigen mit ENTER, Wert ändern mit LEFT und RIGHT, bestätigen mit ENTER).

Calibrate - Kalibrieren der Komponenten mit Werten von 000 bis 255 (Passwort 050).

Test Manual - Manuelles Testen der Komponenten mit Werten von 000 bis 255.

Reset Motor - Zurücksetzen der Motoren. All = Alle Motoren, Pan&Tilt = Pan und Tilt Motoren, Head Only = Motoren im Gerätekopf.

USB Update - Firmware-Update via USB-Schnittstelle. OFF = Firmware-Update per USB-Schnittstelle blocken. ON = Firmware-Update per USB-Schnittstelle erlauben.

Factory Reset - Zurücksetzen auf Werkseinstellungen.

GERÄTEINFORMATIONEN (Info)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder UP und DOWN das Informations-Menü Info aus und drücken auf ENTER.

Info Error Info Temperature Runtime Firmware Model Info

Daraufhin gelangen Sie in das Untermenü zum Ablesen der Geräteinformationen (Auswahl mit UP und DOWN, bestätigen mit ENTER).

System Info
Error Info	FunktionsfehleranzeigeFalls sich ein Funktionsfehler durch einen Reset oder Neustart nicht beheben lässt,muss die defekte Einheit von einem autorisierten Servicezentrum repariert werden.
Tempera-ture	Temperaturanzeige	Head xx°C/F°
		Base xx°C/F°
		Unit	Anzeige der Temperatur in Celsius oder Fahrenheit
Runtime Betriebszeitanzeige		Total Time Anzeige der Gesamtbetriebszeit in Stunden
		Current Time Anzeige der momentanen Betriebszeit
		Time PW	Eingabe des Passworts zum Zurücksetzen dermomentanen Betriebszeit(Time PW = 050)
		Clean Current	Zurücksetzen der momentanen Betriebszeit
Firmware	Anzeige der Firmwa-re der Komponenten1U bis 8U	Vx.x.x
ModelInfo	Information zurGeräteversion	ProfileModule	Modul mit Framing Shutter
		Spot Module Modul mit Animationsrad

AUFSTELLUNG UND MONTAGE

Dank der integrierten Gummifüße kann der Scheinwerfer an einer geeigneten Stelle auf eine feste und ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe zweier Omega-Bügel, die an der Gerätebasis befestigt werden (A). Zwei Omega-Bügel sind im Lieferumfang enthalten, geeignete Traversenklemmen sind optional erhältlich. Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an einer der dafür vorgesehenen Stellen (B).

WICHTIGER HINWEIS: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer. Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen.

A B A B

PFLEGE, WARTUNG UND REPARATUR

Um die einwandfreie Funktion des Geräts auf Dauer zu gewährleisten, muss es regelmäßig gepflegt und bei Bedarf gewartet werden. Der Pflege- bzw. Wartungsbedarf steht in Abhängigkeit der Nutzungsintensität und -umgebung. Wir empfehlen generell eine Sichtprüfung vor jeder Inbetriebnahme. Weiterhin empfehlen wir alle 500 Betriebsstunden, oder bei geringerer Nutzungsintensität spätestens nach Ablauf eines Jahres alle unten genannten und zutreffenden Pflegemaßnahmen durchzuführen. Bei Mängeln, die auf eine unzureichende Pflege zurückzuführen sind, kann es zu Einschränkungen der Garantieansprüche kommen.

PFLEGE (vom Anwender durchführbar)

WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden.

HINWEIS! Unsachgemäße Pflege kann zu Beeinträchtigung des Gerätes führen bis hin zur Zerstörung.

1. Gehäuseoberflächen müssen mit einem sauberen, feuchten Tuch gereinigt werden. Dabei ist darauf zu achten, dass keine Feuchtigkeit in das Gerät eindringen kann.
2. Luft Ein- und Austrittsöffnungen müssen regelmäßig von Staub und Schmutz befreit werden. Im Fall des Einsatzes von Druckluft ist darauf zu achten, dass Beschädigungen am Gerät verhindert werden (z.B. müssen Lüfter für diesen Fall blockiert werden).
3. Leitungen und Steckkontakte sind regelmäßig zu reinigen und von Staub und Schmutz zu befreien.
4. Es dürfen generell keine Reinigungsmittel oder Mittel mit schleifender Wirkung zur Pflege verwendet werden, andernfalls ist mit Beeinträchtigung der Oberflächenbeschaffenheit zu rechnen.
5. Geräte sind generell trocken zu lagern und vor Staub und Verschmutzung zu schützen.

WARTUNG UND REPARATUR (nur durch Fachpersonal)

GEFAHR! Im Gerät befinden sich Spannungsführende Bauteile. Auch nach Trennung der Netzverbindung kann noch Restspannung im Gerät vorhanden sein, z.B. durch geladene Kondensatoren.

HINWEIS! Im Gerät befinden sich keine für den Anwender zu wartenden Baugruppen.

HINWEIS! Wartungs- und Reparaturmaßnahmen dürfen nur vom Hersteller autorisiertem Fachpersonal durchgeführt werden. Im Zweifel wenden Sie sich an den Hersteller.

HINWEIS! Unsachgemäß ausgeführte Wartungsarbeiten können den Gewährleistungsanspruchbeeinträchtigen.

TECHNISCHE DATEN

Artikelnummer: CLOSP5PLUS

Produktart: LED Moving Light
Typ: Moving Head
Anzahl Leuchtmittel: 1
Typ Leuchtmittel: 500W High Efficiency LED
Farbtemperatur	Kaltweiß 6600K
Leuchtmittel:
CRI: 70
LED PWM Frequenz: 650Hz, 1530Hz, 3600Hz, 12kHz, 25kHz (einstellbar)
Farbmischfunktion: CMY + CTO
Farbrad Anzahl Farben: 7 + offen und Split-Farben
Anzahl Gobos: 15 + offen (8 fix + 7 rotierend)
Gobogröße:	außen 22,9mm (-0,2 / +0,1mm), Motiv 19mm, Materialstärke 1,1mm (Glas)
Abstrahlwinkel:	6° - 42°
DMX-Eingang:	3-Pol XLR männlich5-Pol XLR männlich
DMX-Ausgang:	3-Pol XLR weiblich5-Pol XLR weiblich
Netzwerkanschlüsse:	RJ45 IN und OUT (verriegelbar)
DMX-Modus:	34-Kanal, 50-Kanal
DMX Funktionen:	Pan/Tilt, Pan/Tilt fein, Dimmer, Dimmer fein, multifunktionales Stroboskop, Cyan, Cyan fein, Magenta, Magenta fein, Yellow, Yellow fein, CTO, CTO fein, Farbrad, Farbrad Rotation, Goborad 1, Gobo 1 Rotation, Gobo 1 Rotation fein, Goborad 1 Rotation, Gobo 1 Shake, Goborad 2, Goborad 2 Rotation, Gobo 2 Shake, Zoom, Zoom fein, Fokus,
DMX Funktionen:	Fokus fein, Iris, Prisma, Prisma Rotation, Frost, Blade 1 - 4, Blade 1 - 4 fein, Shape Rotation, Shape Rotation fein, Pan/Tilt Makros, Pan/Tilt Speed, Dimmerkurve, Systemeinstellungen
Standalone Funktionen: Auto Programm 1 - 4, Statischer Modus, Master/Slave-Betrieb
Systemeinstellungen:	Wireless Setting, Display Reverse, Display Beleuchtung On/Off, DMX Fail, Dimmer Curve, Pan Reverse, Tilt Reverse, Pan Winkel, Feedback, Fan Setting, Movement Blackout, Test, Motor Reset, Factory Reset, Netzwerkeinstellungen
Steuerung: DMX512, RDM enabled, W-DMXTM (Receiver), Art-Net, sACN
PAN Winkel: 540°/630°
TILT Winkel: 270°
Bedienelemente:	Berührungsempfindliche Bedienfelder MODE, ENTER, UP, DOWN, LEFT, RIGHT, druckempfindliches Grafik-Farb-LC-Display (hand-schuhtauglich)
Anzeigeelemente:	Beleuchtetes Grafik-Farb-LC-Display, Batteriespeisung für netzunabhängige Systemeinstellungen
Betriebsspannung: 100 - 240V AC / 50 - 60Hz
Leistungsaufnahme: 800W
Lichtstrom: 22000 lm
Stromversorgungsanschluss:	Neutrik TRUE1 Ein- und Ausgang (Ausgang max. 4A)
Sicherung: T8AL / 250V (5 x 20mm)
Umgebungstemperatur in Betrieb:	-15°C - 40°C
Relative Luftfeuchtigkeit: < 85%, nicht kondensierend
Mindestabstand zur beleuchteten Fläche:	3m
Mindestabstand zu normal entflammbaren Materialien:	0,5m
Gehäusematerial: Metall, ABS
Gehäusefarbe: Schwarz
Gehäusekühlung: Heatpipe Kühlsystem plus temperaturgesteuerte Lüfter
Abmessungen (B x H x T, ohne Montagebügel):	397 x 741,5 x 285mm
Gewicht: 27,8kg
Weitere Eigenschaften:	1m Netzkabel mit TRUE1 Stecker und 2 Omega-Montagebügel im Lieferumfang

MINDESTABSTAND ZUR BELEUCHTETEN FLÄCHE

Dieses Symbol mit Entfernungsangabe in Metern (m) gibt den Mindestabstand des Leuchtkörpers zur beleuchteten Fläche an. In diesem Beispiel beträgt der Abstand 0,5m. Den für dieses Gerät gültigen Wert entnehmen Sie bitte den technischen Daten in dieser Anleitung und dem Aufdruck auf dem Gerätegehäuse!

MINDESTABSTAND ZU NORMAL ENTFLAMMBAREN MATERIALIEN

Dieses Symbol mit Entfernungsangabe in Metern (m) gibt den Mindestabstand des Geräts zu normal entflammbaren Materialien an. In diesem Beispiel beträgt der Abstand 0,5m. Den für dieses Gerät gültigen Wert entnehmen Sie bitte den technischen Daten in dieser Anleitung!

ENTSORGUNG

VERPACKUNG:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie & Haftungsbeschränkung

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach /

E-Mail [e-mail] / +49 (0)6081 / 9419-0

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend):

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-Konformitätserklärung

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden.

Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/heruntergeladen werden.

Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!

FRANCAIS

Die Antenne für die Steuerung per W-DMX ^™ verbleibt während des Betriebs in der Halterung (= Betriebsposition).
