BEDIENUNGSANLEITUNG M11 AVERMEDIA

Bedienungsanleitung Manuel d’instructions

https://jp.aver.com/repair-request Deutsch-83 Inhalt Der Verpackung Di folgenden Artikel sind Bestandteile dieses Produktes. Falls ein Teil fehlen sollte, wenden Sie sich bitte an den Händler, bei dem Sie dieses Produkt erworben haben. M11-8MV-Gerät USB-Kabel QR-Code-Karte

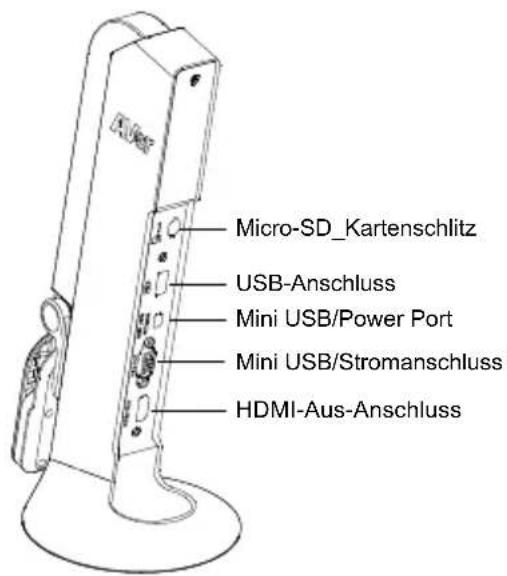

• Nur für Europa, Japan, Taiwan Optionales Zubehör Tragetasche Blendschutz Deutsch-84 Übersicht KamerakopfLED-Leuchte Arm Eingebautes MikroFunktionstasteStatusanzeigeStandfußMicro-SD_KartenschlitzUSB-AnschlussMini USB/Power PortMini USB/StromanschlussHDMI-Aus-Anschluss

Funktionstasten Bedienfeld Taste Funktion

Lampe ein/aus 3 Sekunden gedrückt halten, um das OSD-Menü aufzurufen

Drehen 0/180° Für das Standbild 3 Sekunden gedrückt halten. Erneut 3 Sekunden gedrückt halten, um das Standbild zu beenden

Für den Beginn der Aufnahme 3 Sekunden gedrückt halten. Erneut 3 Sekunden drücken und gedrückt halten, um die Aufnahme zu beenden

Ein-/Ausschalten Deutsch-85 OSD-Modus Taste Funktion Zurück zur letzten Menüebene OSD-Menü beenden Nach oben (Auswahlelement) Nach unten (Auswahlelement) Auswahl eingeben Deutsch-86 Verbundtaste Die Tasten für die Aktivierung der Verbundtastenfunktion drücken Taste Funktion

Zurücksetzen auf die Werkseinstellungen.

Bild erfassen [Hinweis] Für Aufzeichnen und Erfassen wechseln Sie bitte zum Modus „Nur Stromversorgung”. LED-Leuchte Leistung Statisch grün: Eingeschaltet Statisch Rot: Standby Blinkt rot: Die Kamera ist im Einschaltmodus. Deutsch-87 Geräteanschluss Stromanschluss über dieWandsteckdose

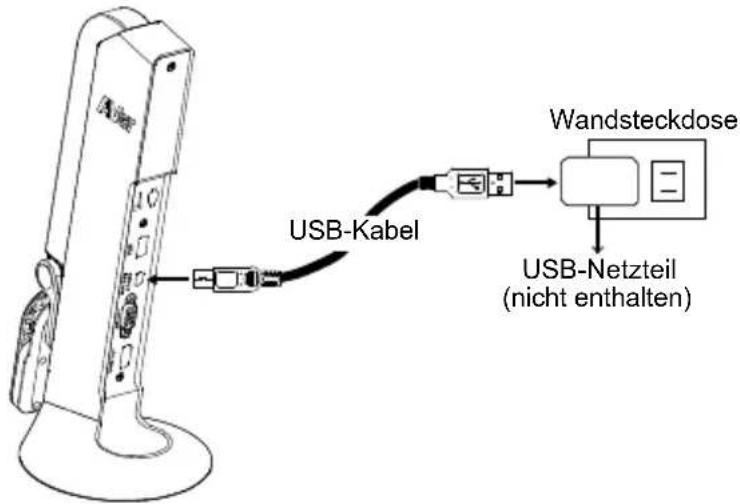

Verbinden Sie das Netzteil und schalten Sie die M11-8MV ein. WandsteckdoseUSB-Netzteil(nicht enthalten)USB-Kabel

[Hinweis] Das beiliegende USB-Kabel wird über den Mini-USB/-Stromanschluss an der M11-8MV mit dem USB-Netzteil (nicht beiliegend) mit Verbindung zur Wandsteckdose verwendet. Der Benutzer muss ein Netzteil (5 V/1 A) (nicht beiliegend) für die Verbindung des USB-Kabels mit der Wandsteckdose erwerben. Sobald die Kamera startet, blinkt die Netzanzeige rot.

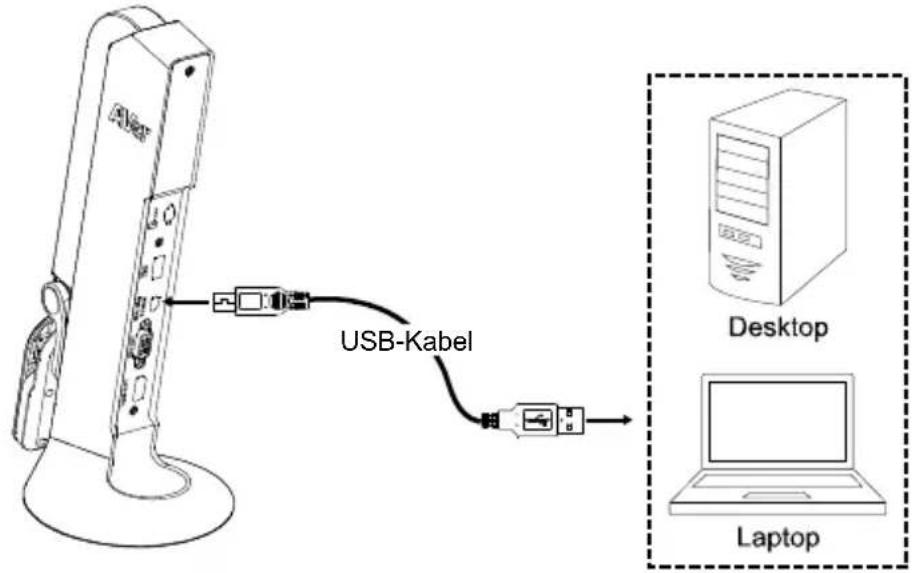

Deutsch-88 Stromanschluss am PC/Laptop

Verbindung mit dem USB-Anschluss von PC/Laptop für die Stromversorgung. USB-Kabel

[Hinweis] Verwenden Sie das beiliegende USB-Kabel für die Verbindung eines PC/Laptops über den Mini-USB/-Stromanschluss an der M11-8MV. Sobald die Kamera startet, blinkt die Netzanzeige rot. USB-Leistungsbedarf der M11-8MV: USB 5 V/1 A. Für die Funktionen Speichern, Formatieren, Erfassen, Aufzeichnen und Wiedergabe wechseln Sie bitte zum Modus „Nur Stromversorgung“

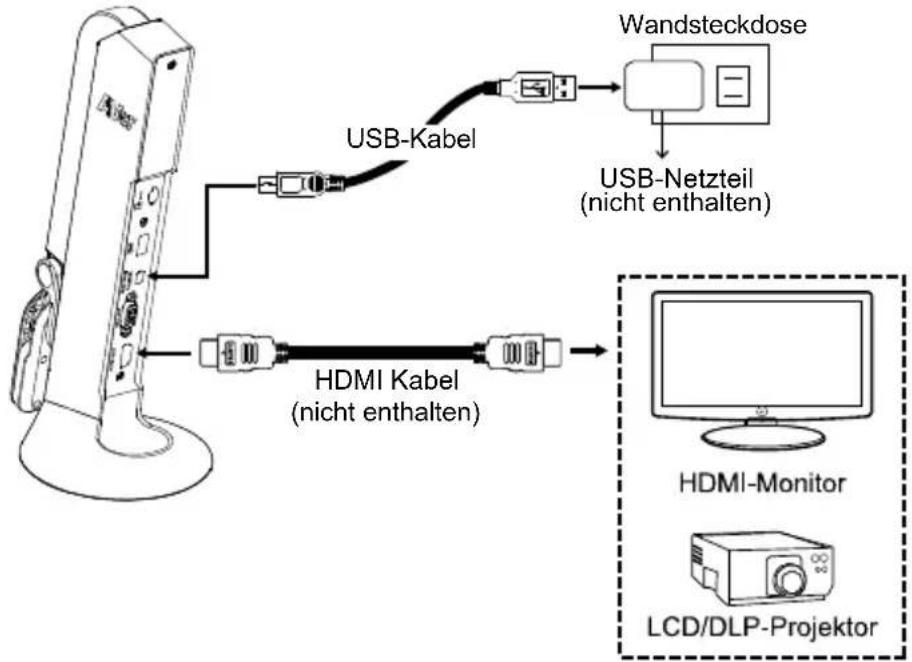

Deutsch-89 HDMI-Verbindung

Verbinden Sie die M11-8MV mit einem HDMI-Display mit HDMI-Ausgangsanschluss. HDMI Kabel(nicht enthalten)WandsteckdoseUSB-Netzteil(nicht enthalten)USB-Kabel

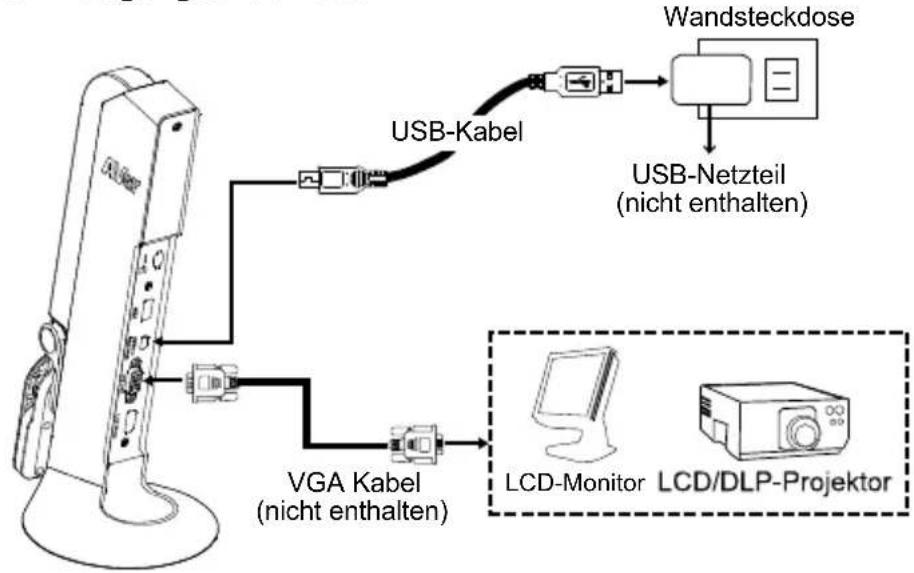

Verbinden Sie die M11-8MV mit einem VGA-Display mit VGA-Ausgangsanschluss. VGA Kabel(nicht enthalten)LCD-MonitorWandsteckdoseUSB-KabelUSB-Netzteil(nicht enthalten) Deutsch-90 USB-Verbindung

Einlegen der Micro-SD-Karte

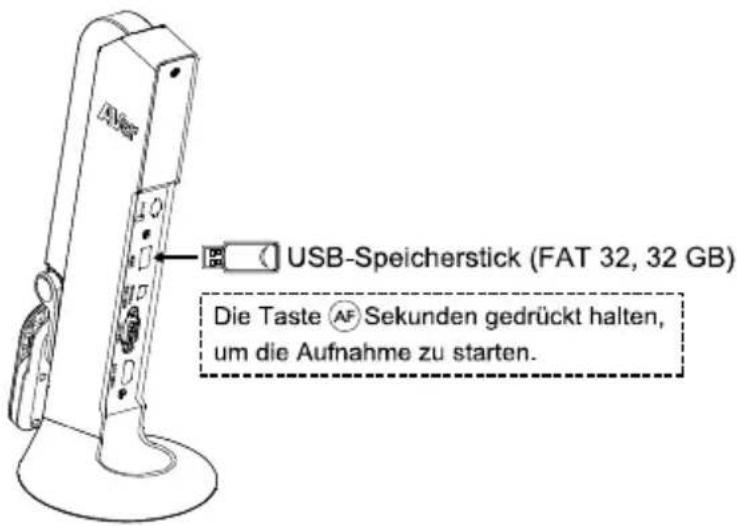

Verbinden Sie den USB-Stick für die Erfassung und Speicherung der Datei mit dem USB-Anschluss.

[Hinweis]Es wird ein USB-Speicherstick mit maximal 32G (FAT32) unterstützt.

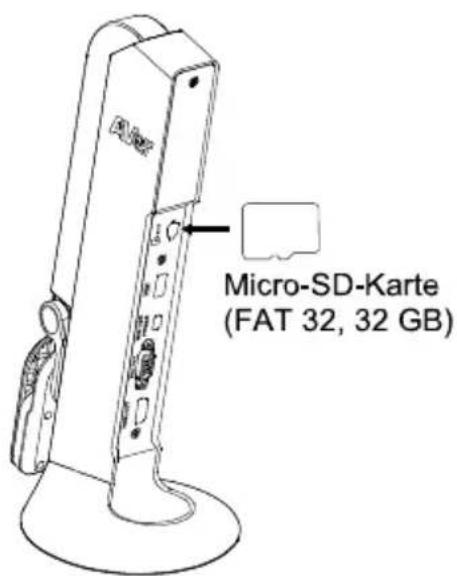

Setzen Sie die Karte in den Micro-SD-Kartenschlitz ein.

[Hinweis] Micro SD-Karte für die Speicherung von erfassten Bild- und Aufnahmedateien. [Hinweis]Es wird eine Micro-SD-Karte mit maximal 32G (FAT32) unterstützt.

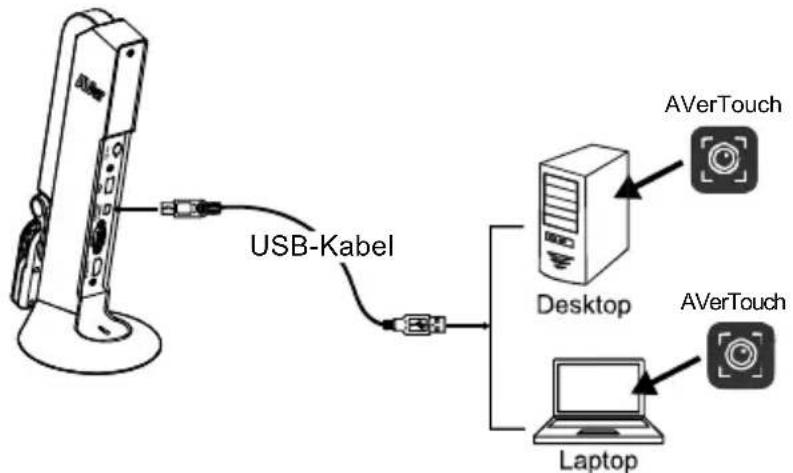

Deutsch-91 Bedienung der Kamera mit AVerTouch

Verbinden Sie die Kamera mit dem PC/Laptop und installieren Sie die AVerTouch-App. AVerTouchUSB-KabelAVerTouch

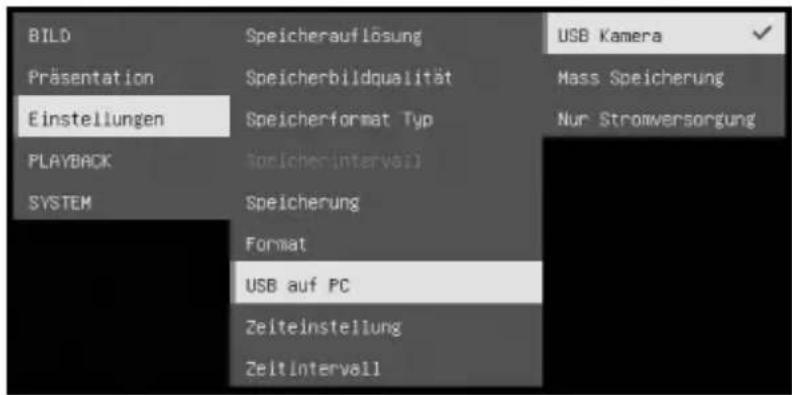

[Hinweis] Laden Sie die AVerTouch-App hier herunter: https://presentation.aver.com/download-center/ Schalten Sie die Kamera in den USB-Modus. Öffnen Sie OSD-Menü > Einstellung > USB an PC > USB-Kamera.

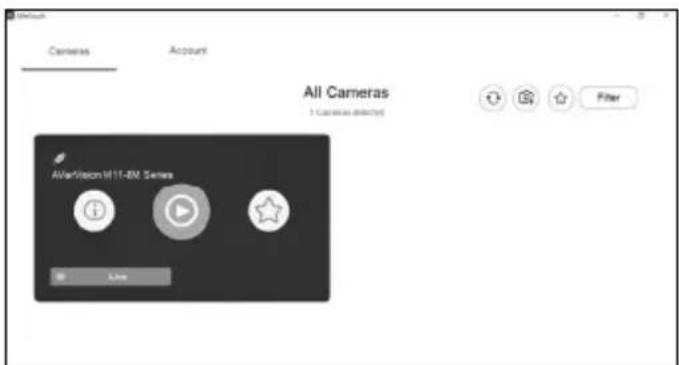

Öffnen Sie die AVerTouch-App und klicken Sie auf , um die Kamera zu verbinden.

Deutsch-92 Präsentator-Modus (Live) [Hinweis] Schalten Sie die Kamera vor der Verwendung der Kommentar- oder PIP/PBP-Funktion des Präsentationsmodus bitte zuerst in den Modus " Nur Stromversorgung”. Öffnen Sie OSD Menü > EINSTELLUNG > USB an PC > Nur Stromversorgung. Kommentieren Während der Einzelbildanzeige (Vorschau) können Sie eine gerade oder eine Freiformlinie über das erfasste Bild legen; dazu verwenden Sie die USB-Maus am USB-Anschluss von M11-8MV.

1. Verbinden Sie die Maus mit dem USB-Anschluss der M11-8MV.

2. Gehe zu OSD Menü > Präsentation > Anmerkung.

3. Am Live-Bildschirm rufen die Kommentarleiste mit einem Rechtsklick der

Maus auf. Deutsch-94 Beschreibung der Kommentarleiste

Farbpalette Auswahl der Linienfarbe. Linienstärke Auswahl der Linienstärke. Linie Wählen Sie gerade Linie, Freihand oder Schärfe zum Zeichnen. Erfassen Erfassen des Bildes mit dem Kommentar und als neue Datei speichern. Radiergummi Damit löschen Sie Teile des Kommentars bzw. den gesamten Kommentar. Löschen Gesamten Kommentar am Bildschirm löschen.

Zurück Kommentarleiste verlassen Deutsch-95 Bild-in-Bild Funktion Auswahl Miniatur-Wiedergabebildschirm, Ort und Anzeige des Miniatur-Wiedergabebildschirms in der Ecke des Bildschirms, um das erfasste Bild im von der SD-Karte abzurufen.

1. Im Kameramodus halten Sie die Taste

3 Sekunden gedrückt, um das OSD-Menü aufzurufen.

Mit den Tasten und navigieren Sie zu Präsentation

Bild-in-Bild . Drücken Sie , um die Auswahl zu bestätigen.

Wählen Sie den Anzeigeort des Miniatur-Wiedergabebildschirm aus – Oben links

Unten links oder Unten rechts . Bestätigen Sie die Auswahl mit

4. Der folgenden bild-in-bild-Anzeigebildschirm wird eingeblendet.

Deutsch-96 Bild-für-Bild Funktion Wählen Sie den Ort des aufgenommenen Bildes und zeigen Sie das erfasste Bild auf dem Bildschirm an, um das erfasste Bild im von der SD-Karte abzurufen.

1. Im Kameramodus halten Sie die Taste

3 Sekunden gedrückt, um das OSD-Menü aufzurufen.

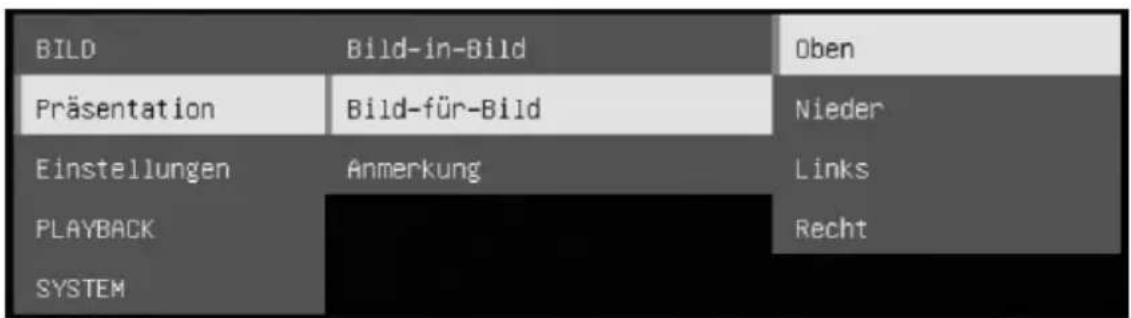

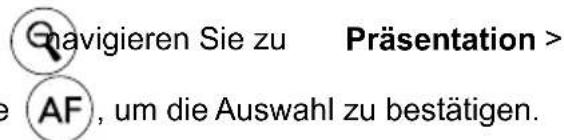

Mit den Tasten und navigieren Sie zu Präsentation

Bild-für-Bild . Drücken Sie , um die

Auswahl zu bestätigen.

Wählen Sie den Anzeigeort des Miniatur-Wiedergabebildschirm aus – Oben links

Unten links oder Unten rechts . Bestätigen Sie die Auswahl mit

4. Mit und der Taste wählen Sie das erfasste Bild aus der Liste

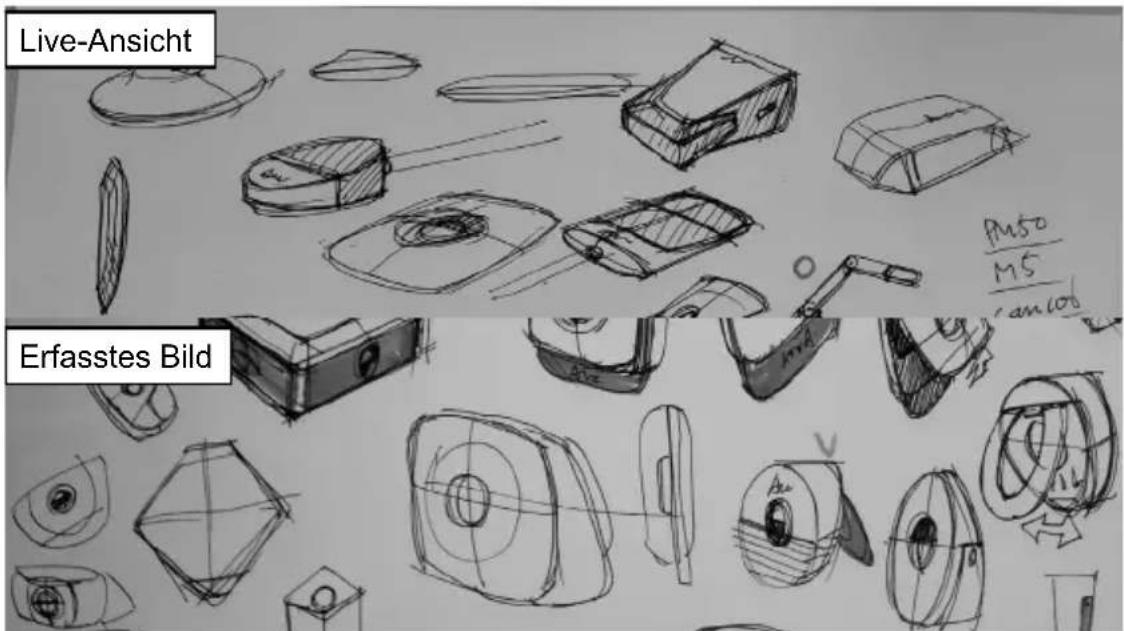

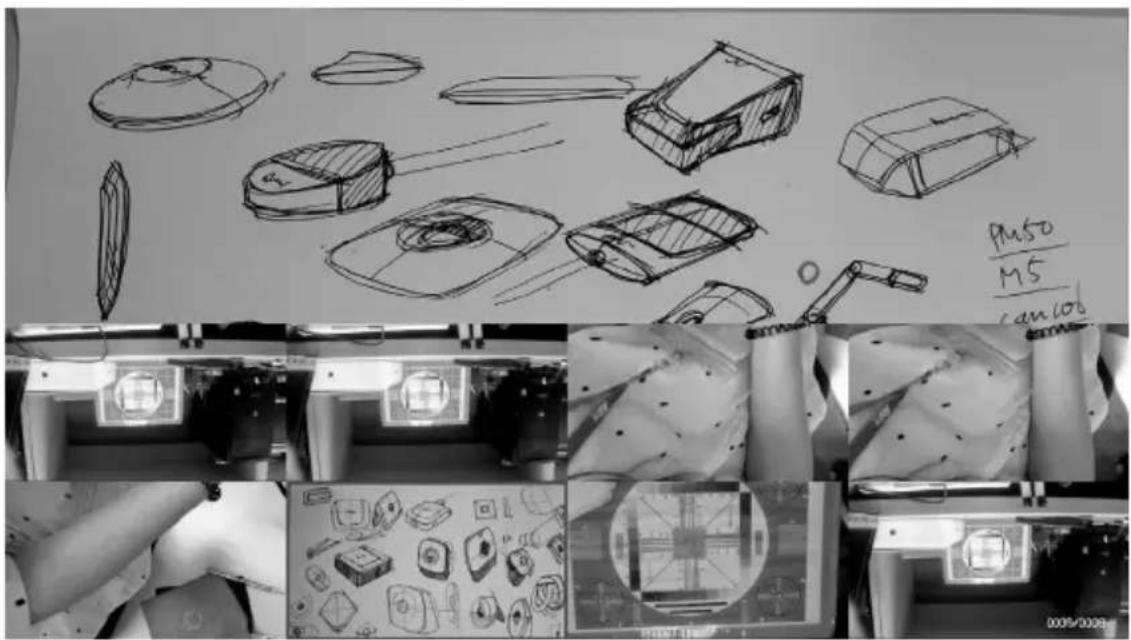

Der folgenden PBP-Anzeigebildschirm wird eingeblendet (Bild-für-Bild unten). Mit den Tasten und kann das erfasste Bild in der Ansicht nach oben oder unten verschoben werden.

Live-Ansicht Erfasstes Bild Deutsch-98 Wiedergabemodus Ansicht und Wiedergabe von erfassten Bildern und Videodateien. Schalten Sie in den Wiedergabemodus.

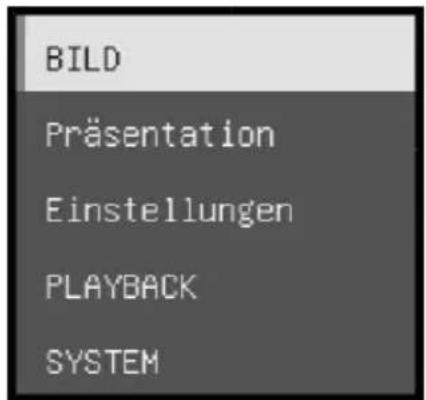

1. Im Kameramodus halten Sie die Taste 3 Sekunden gedrückt, um das OSD-Menü aufzurufen.

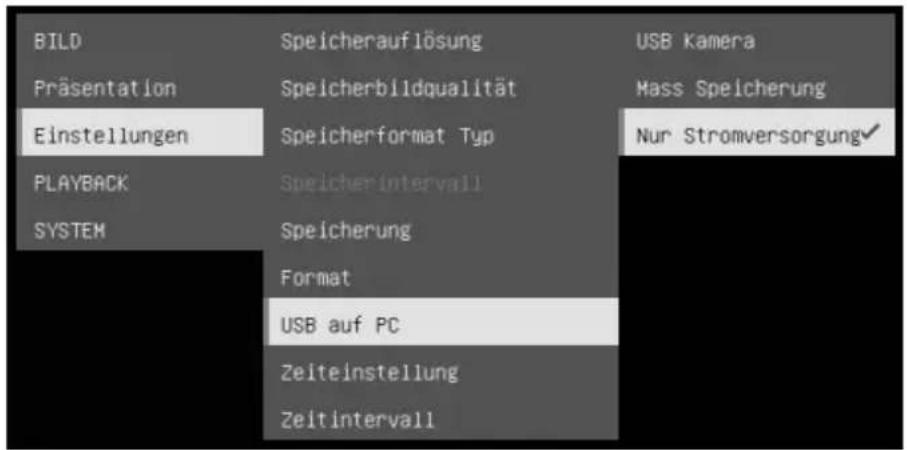

2. Navigieren Sie mit der Taste und zwischen Einstellungen >

USB auf PC > Nur Stromversorgung

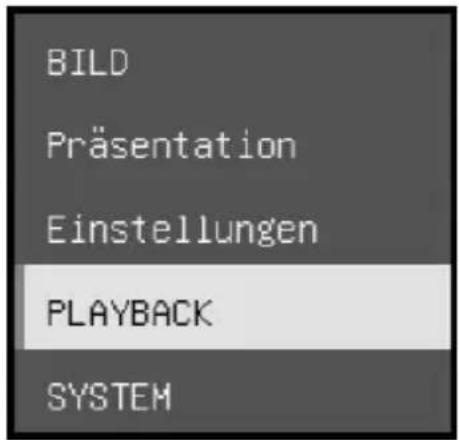

3. Mit den Tasten , und

navigieren Sie zur Wiedergabe-Auswahl

4. Drücken Sie dann , um

die Auswahl zu bestätigen und erneut in den Wiedergabemodus umzuschalten.

5. Im Wiedergabemodus wählen Sie das Bild oder Video, das Sie ansehen möchten, mit den Tasten

+ und + aus. Für die Videowiedergabe drücken Sie die Taste , um die Wiedergabe zu starten. Um die Wiedergabe zu unterbrechen, drücken Sie erneut die Taste Drücken Sie , um die Wiedergabe zu fortzusetzen.

Deutsch-99 OSD-Menütasten Taste Funktion Zurück zur letzten Menüebene Nach oben (Auswahlelement) Nach unten (Auswahlelement) Auswahl eingeben Wiedergabe-Menütasten Taste Funktion

Bild/Videoauswahl + : Schnellvorlauf während der Videowiedergabe + : Schnellrücklauf während der Videowiedergabe Bild vergrößern Bild verkleinern Video abspielen Gedrückt halten, um das Video während der Wiedergabe zu unterbrechen. Videowiedergabe stoppen Bild Automatische Wiedergabe aller erfassten Bilder und aufgezeichneten Videos. Allerdings werden lediglich Videodateien angezeigt; die Videoinhalte werden nicht abgespielt.

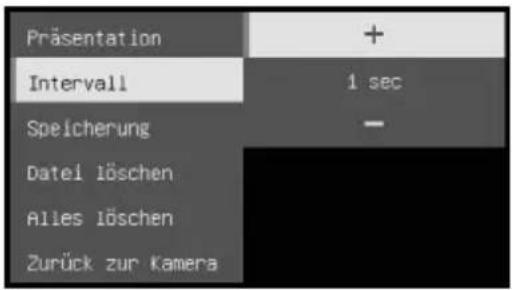

Deutsch-100 Intervall Legen Sie das Intervall vor der Anzeige des nächsten Bildes fest. Die Länge kann mit bis zu 120 Sek. angegeben werden.

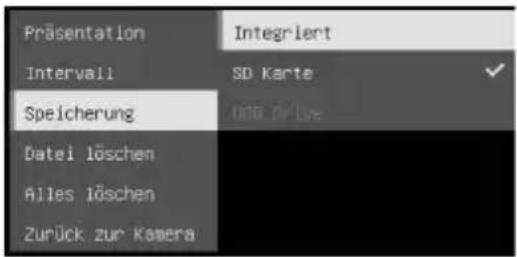

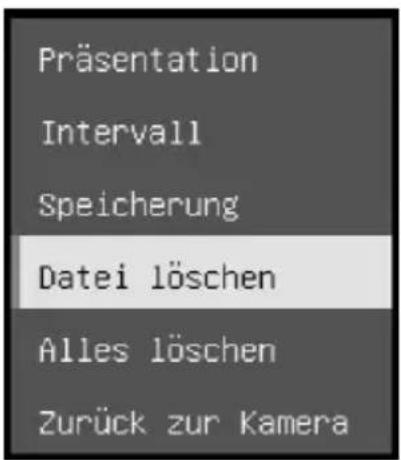

Speicherung Auswahl der Bild- und Videoquelle. Datei löschen Ausgewähltes Bild oder Video dauerhaft löschen. Es wird eine Warnmeldung angezeigt. Mit Ja fahren Sie fort. Mit Nein brechen Sie den Löschvorgang ab.

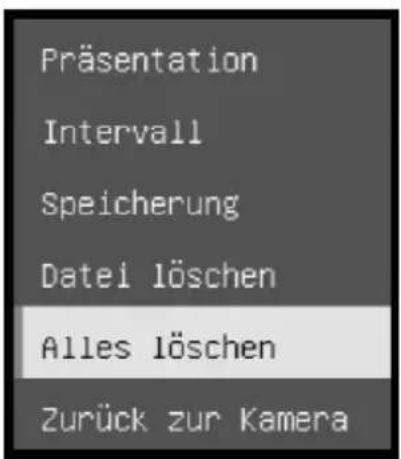

Alle löschen Dauerhaftes Löschen aller Daten in der gewählten Speicherquelle. Es wird eine Warnmeldung angezeigt. Mit Ja fahren Sie fort. Mit Nein brechen Sie den Löschvorgang ab.

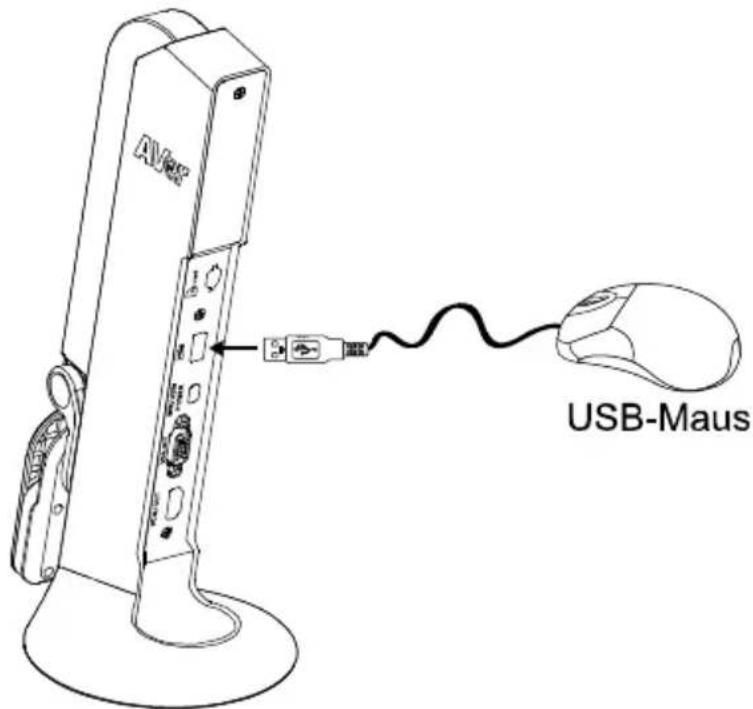

Deutsch-101 Kommentieren Während der Einzelbildanzeige können Sie eine gerade oder eine Freiformlinie über das erfasste Bild legen; dazu verwenden Sie die USB-Maus am USB-Anschluss der M11-8MV. [Hinweis] Die Kommentarfunktion wird für die Videodatei nicht unterstützt

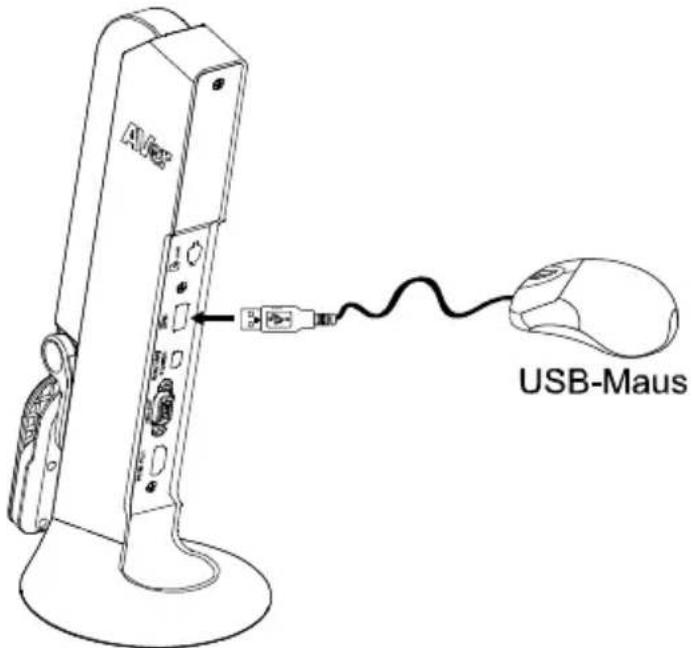

1. Verbinden Sie die Maus mit dem USB-Anschluss der M11-8MV.

rufen Sie das OSD-Menü auf.

3. Wählen Sie „Wiedergabe”.

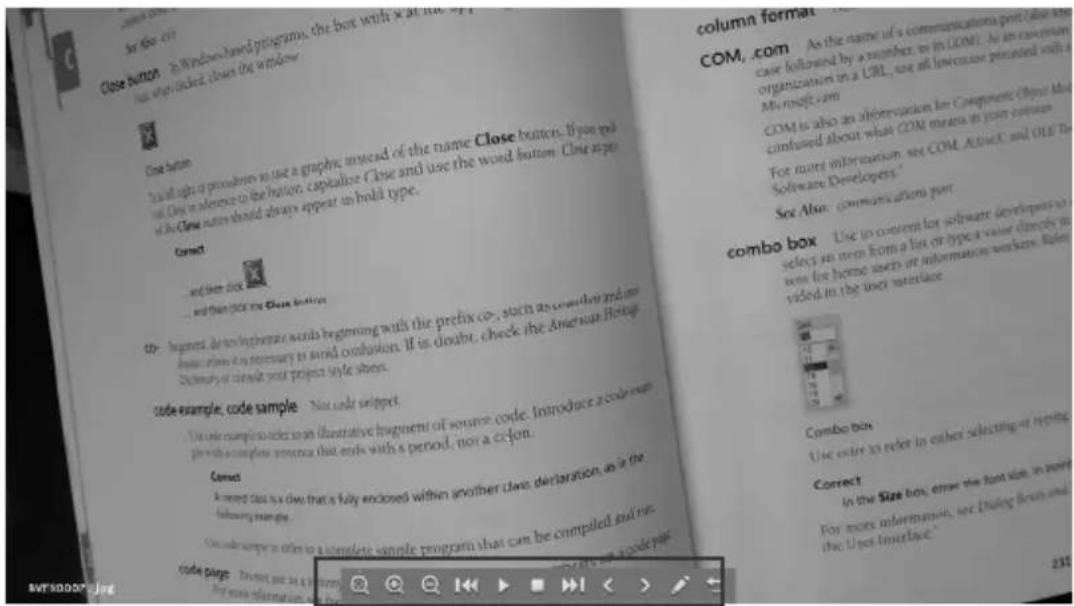

4. Wählen Sie das Bild, dann wird die Wiedergabe-Symbolleiste angezeigt.

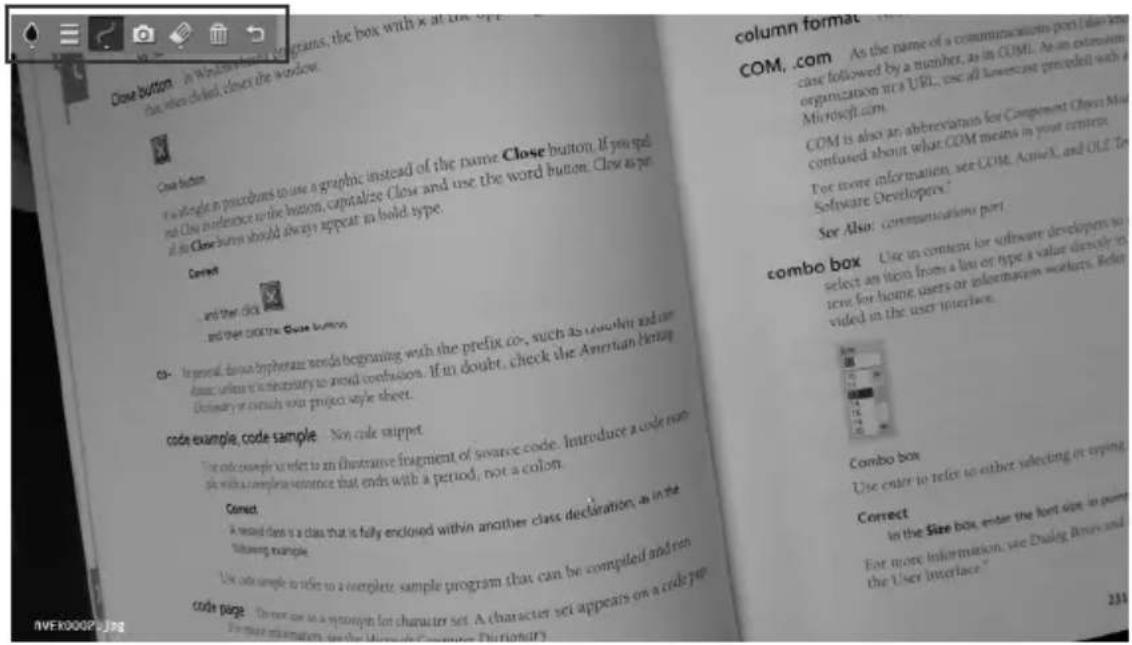

Oder rufen Sie die Wiedergabe-Symbolleiste mit einem Rechtsklick der Maus auf. Deutsch-102 Beschreibung der Wiedergabe-Symbolleiste

Das Bild nach links, rechts, oben oder unten bewegen Mit erweitern Sie die Richtungstasten.

Videowiedergabe starten

Gehe zu vorheriges oder nächstes Bild/Datei

Umschalten zur Kommentarfunktion.

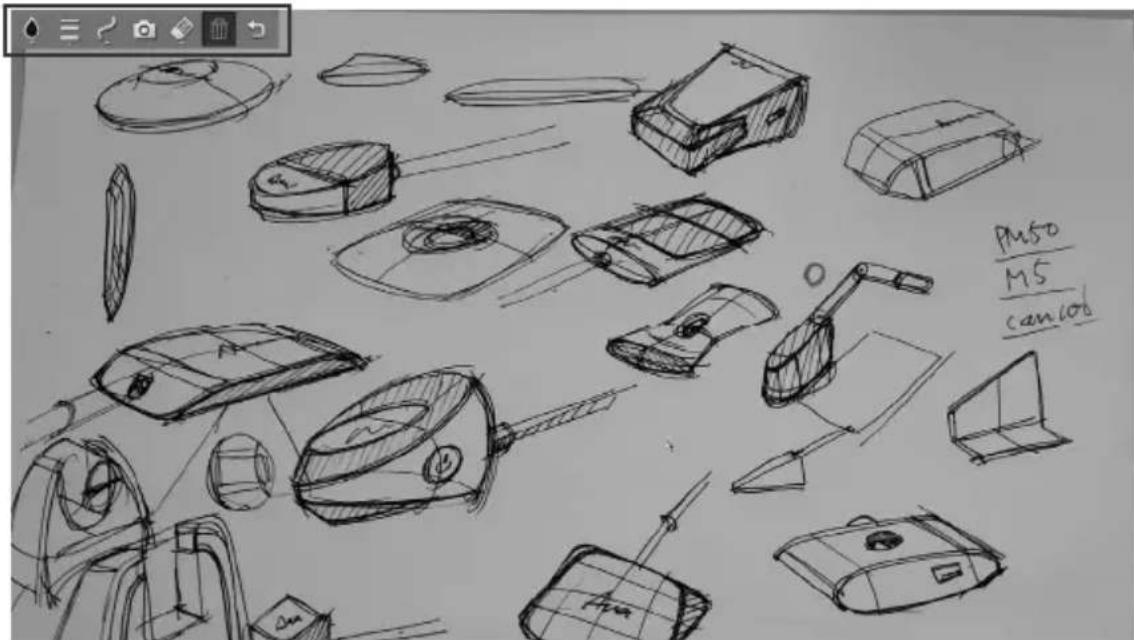

Zurück zur Bild- oder Dateiliste Deutsch-103 5.Für das Umschalten in den Kommentarmodus auf der Wiedergabe-Symbolleiste wählen.

Farbpalette Auswahl der Linienfarbe. Linienstärke Auswahl der Linienstärke. Linie Wählen Sie gerade Linie, Freihand oder Schärfe zum Zeichnen. Erfassen Erfassen des Bildes mit dem Kommentar und als neue Datei speichern. Radiergummi Damit löschen Sie Teile des Kommentars bzw. den gesamten Kommentar. Löschen Gesamten Kommentar am Bildschirm löschen.

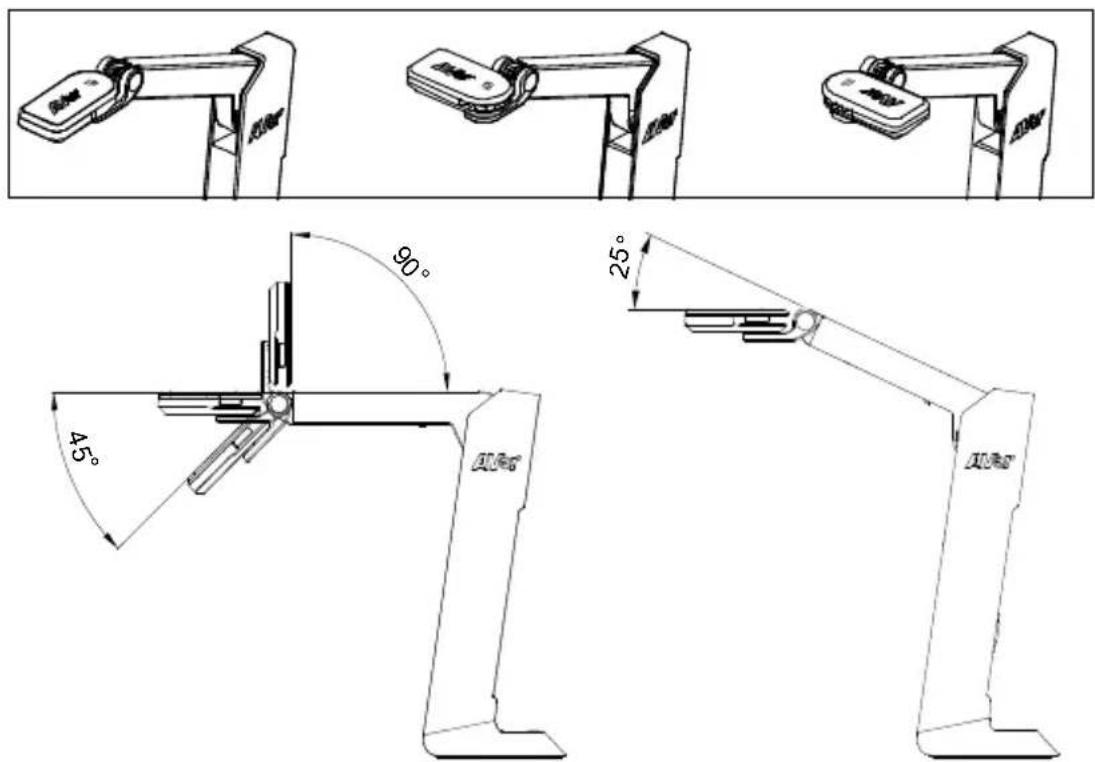

Zurück Zurück zur Wiedergabe-Symbolleiste Deutsch-104 So verwenden Sie die Kamera Kamerakopfwinkel Bewegen Sie den Kamerakopf wie in der Abbildung gezeigt. [VORSICHT] Halten Sie den Kamerakopf immer nur am Rand, wenn der Kamerakopf gedreht werde. Auf diese Weise wird die Beschädigung des Kamerakopfes vermieden.

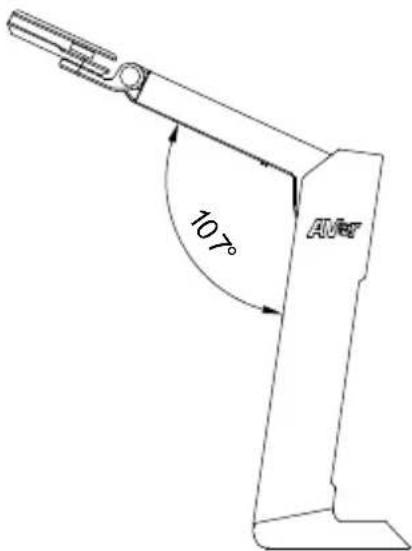

Kameragehäusewinkel [VORSICHT] Ziehen Sie den Arm NIEMALS über 107° hinaus, weil die Kamera sonst beschädigt wird.

Deutsch-105 Aufnahmebereich Wenn die Kameraposition eine Höhe von 342,4 mm hat, ist der Aufnahmebereich die Größe A3. 342.4mm

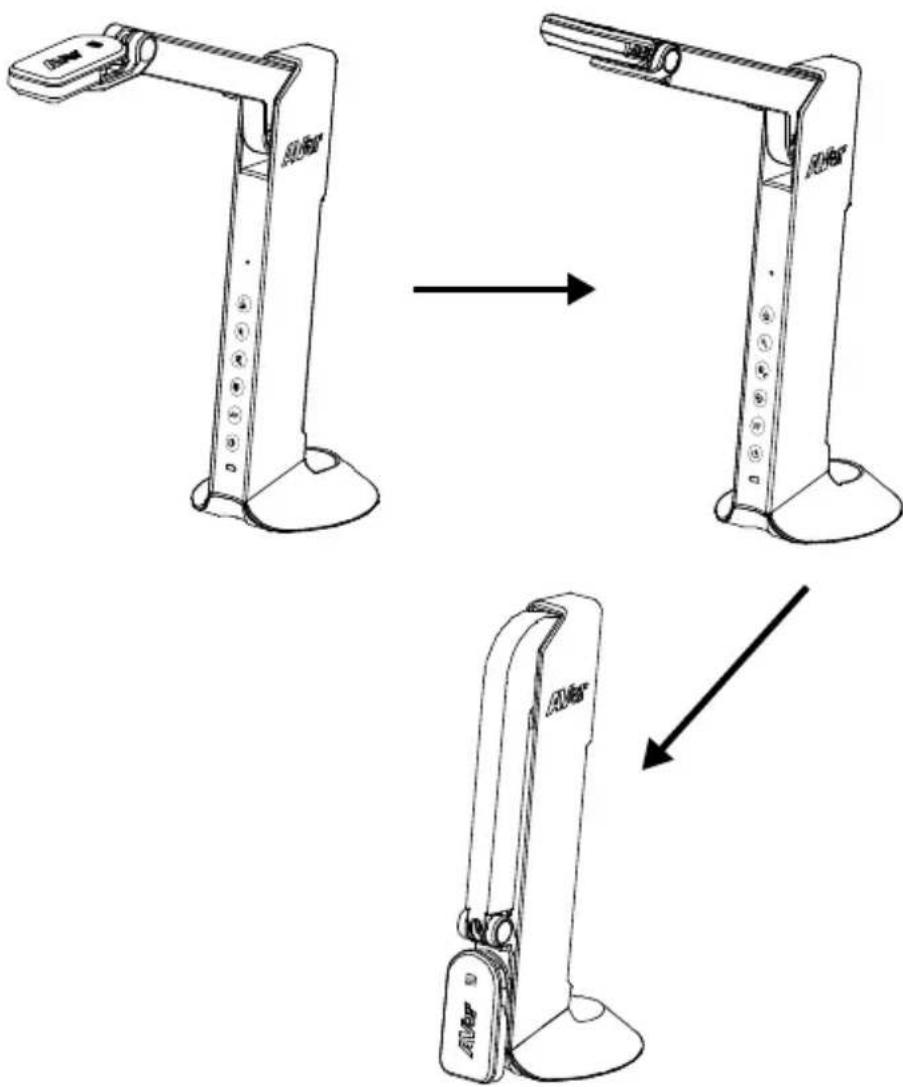

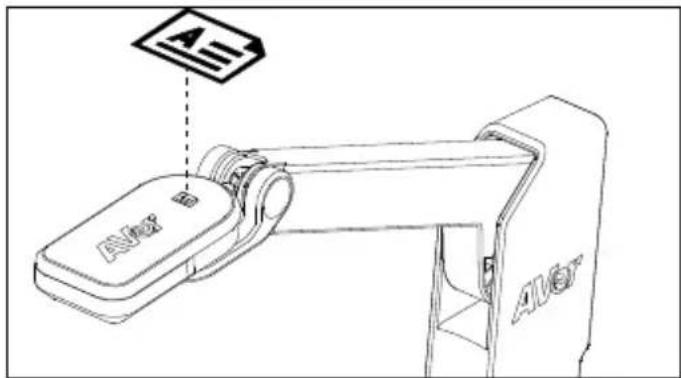

Deutsch-106 Objektposition Das Symbol oben auf der Kamera kann Sie bei der Platzierung von Objekten in einer positiven Richtung unterstützen. Aufbewahrung der Kamera

Deutsch-107 Technische Daten Sensor 1/3,06-Zoll-CMOS-Sensor Pixel 8 MP Bildrate Max. 60 fps (Anzeige) Bildmodus Normal, Bewegung, Hohe Qualität Effekt Farbe/SW/Negativ Fokussierung Automatik/Manuell Aufnahmebereich A3 420 mm (H) x 315 mm (V) Zoom 20-fach Digitalzoom Stromquelle Mini-USB ein, 5V/1A Stromverbrauch 4,5 Watt (Lampe eingeschaltet) 4 Watt (Lampe ausgeschaltet) USB Bus-Leistung Ja, über Mini USB-Anschluss Lampentyp LED-Leuchte USB USB2.0 Typ-A x1 (< 5V/0.1 A, USB Flash-Laufwerk FAT32, 32 GB) USB Typ Mini-B x 1(Strom) USB-Ausgang 3168 x 2376, 1920 x 1080, 1280 x 720, 1024 x 768, 800 x 600, 640 x 480 HDMI-Ausgang 1920 x 1080, 1280 x 720, 720 x 480 VGA-Ausgang 1920 x 1080, 1280 x 720, 720 x 480 Bilderfassung 120 Bilder (2 Megapixel) Eingebautes Mikrofon Ja Micro SD-Kartenschlitz FAT 32, 32 GB Betrieb 360,4 mm(H)*116,7 mm (B)*303,4 mm (T) Gefaltet 296,1 mm(H)*116,7 mm (B)*143,1 mm (T) Nettogewicht 1.83 lbs(0.83 Kg) Gewicht, brutto 2.87 lbs(1.301 Kg) Software-Unterstützung AVerTouch

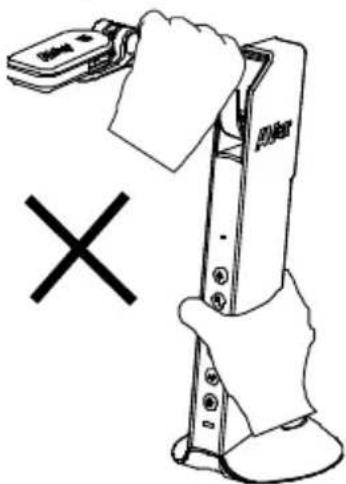

WARNUNG Zur Vermeidung der Brandgefahr bzw. von Elektroschocks setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Die Gewährleistung verfällt, wenn am Produkt unautorisierte Änderungen vorgenommen werden. Die Kamera keinen Schlägen oder starker Vibration aussetzen. Die richtige Stromspannung wählen, um Schäden an der Kamera zu vermeiden. Die Kamera muss so aufgestellt werden, dass niemand auf das Kabel treten kann, weil das Kabel eventuell ausfranst und die Drähte oder der Stecker beschädigt werden können. Um die Kamera zu bewegen, halten Sie sie mit beiden Händen an der Unterseite fest. Die Kamera nicht mithilfe von Objektiv oder flexiblem Arm bewegen.

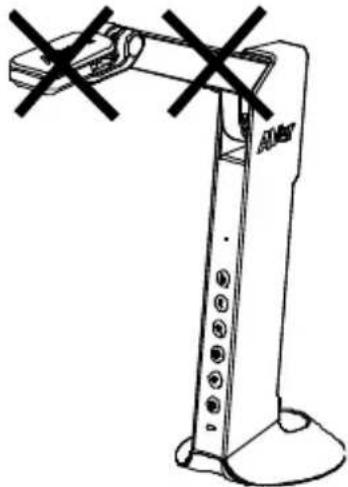

Den mechanischen Arm und das Kamerateil nicht in die entgegengesetzte Richtung ziehen.

COPYRIGHT © 2020 AVer Information Inc. Alle Rechte vorbehalten. HINWEIS

DIE TECHNISCHEN DATEN UNTERLIEGEN ÄNDERUNGEN OHNE

VORANKÜNDIGUNG. DIE ANGABEN IN DIESER UNTERLAGE DIENEN NUR ZUR INFORMATION. WARENZEICHEN „AVer" ist ein Warenzeichen von AVer Information Inc. Andere in diesem Dokument genannten Warenzeichen dienen lediglich der Information und sind Eigentum der entsprechenden Unternehmen. VORSICHT Explosionsgefahr, wenn nicht der richtige Batterietyp verwendet wird. Entsorgen Sie gebrauchte Batterien entsprechend den Vorschriften.

Mehr Hilfe Für FAQs, technische Unterstützung, Software und für den Download der Bedienungsanleitung besuchen Sie bitte: Global: http://presentation.aver.com/download-center/ Technischer Support: https://de.avereurope.com/technical-support Kontaktinformationen Global AVer Information Inc. www.aver.com 8F, No.157, Da-An Rd., Tucheng Dist., New Taipei City, Taiwan Tel: [phone] European Headquarters AVer Information Europe B.V. Westblaak 140, 3012KM, Rotterdam, Netherland Tel: [phone] Technical support: [e-mail]
