| Produkttyp | Dokumentenscanner und Visualisierer |
| Marke | AVerMedia |
| Modell | AVerVision M5 |
| Sensor | CMOS 1/3,2 Zoll, 8 Megapixel |
| Maximale Auflösung | 3264 x 2448 Pixel |
| Maximale Bildrate | 60 i/s (1920x1080), 15 i/s (3264x2448) |
| Abdeckungsbereich | Bis zu A3 (420 x 315 mm) |
| Digitalzoom | Bis zu 16x |
| Fokussierung | Automatisch (Taste) / Manuell (Software) |
| Integrierte LED-Lampe | Ja, 3 einstellbare Stufen + Ausschaltung |
| Integriertes Mikrofon | Ja |
| Anschlüsse | USB 2.0 (Strom und Daten) |
| Stromversorgung | USB 2.0, 5 V / 0,5 A |
| Stromverbrauch | 1,7 W (Lampe an), 1,3 W (Lampe aus) |
| Abmessungen in Betrieb | 313,4 x 108,6 x 370,0 mm |
| Abmessungen zusammengeklappt | 115,9 x 108,6 x 323,6 mm |
| Nettogewicht | 0,78 kg |
| Bruttogewicht | 1,1 kg |
| Mitgelieferte Software | AVerTouch |
| Betriebsbedingungen | Temperatur 0 bis +40°C, Luftfeuchtigkeit 10 bis 90% |
| Lagerbedingungen | Temperatur -30 bis +60°C, Luftfeuchtigkeit 10 bis 90% |
| Im Lieferumfang enthalten | USB-Kabel, Garantiekarte |
| Sicherheit | Nicht Wasser aussetzen, mechanischen Arm nicht erzwingen |
| Wartung | Mit einem weichen, trockenen Tuch reinigen |
Häufig gestellte Fragen - AVerVision M5 AVERMEDIA
Benutzerfragen zu AVerVision M5 AVERMEDIA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Scanner kostenlos im PDF-Format! Finden Sie Ihr Handbuch AVerVision M5 - AVERMEDIA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. AVerVision M5 von der Marke AVERMEDIA.
BEDIENUNGSANLEITUNG AVerVision M5 AVERMEDIA
Tragetasche Blendschutz
Verbindung von M5 mit einem PC/Laptop
Desktop
Für den Download der AVerTouch-Software, den Zugriff auf die Häufig gestellten Fragen und auf die Schulungsvideos besuchen Sie bitte: https://www.avereurope.com/download-center

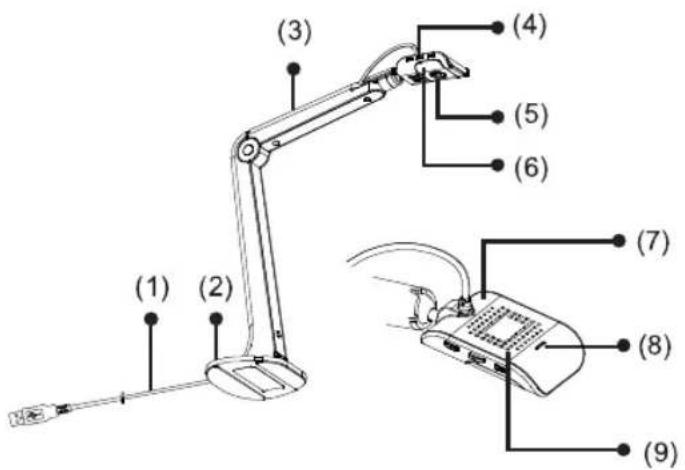

Übersicht
(1) USB 2.0-Kabel
(2) Standfuß
(3) Mechanischer Arm
(4) Tasten Erfassen/AF/LED-Lampe
 | ■ 1 Sekunde gedrückt halten, um ein Standbild über AVerTouch zu erfassen.■ 3 Sekunden gedrückt halten, um die Aufnahme über AVerTouch zu starten. 3 Sekunden gedrückt halten, um die Aufnahme über AVerTouch zu beenden. |
 | ■ 1 Sekunde gedrückt halten, um den Fokus automatisch anzupassen. |
 | ■ 1 Sekunde gedrückt halten, um die Helligkeit der LED-Lampe anzupassen.1. Tastendruck: Lampe ein (Stufe 1) 2. Tasterdruck: Lampe ein (Stufe 2)3. Tastendruck: Lampe ein (Stufe 3) 4. Tastendruck: Lampe aus■ 3 Sekunden gedrückt halten für eine Drehung um 180^ . |
| + | 1 Sekunden gedrückt halten für das Einfrieren über AVerTouch. |
(5) Kameraobjektiv
(6) LED-Lampe
(7) Kamerakopf
(8) LED-Statusanzeige – eingeschaltet, statisch Grün
(9) Eingebautes Mikrofon

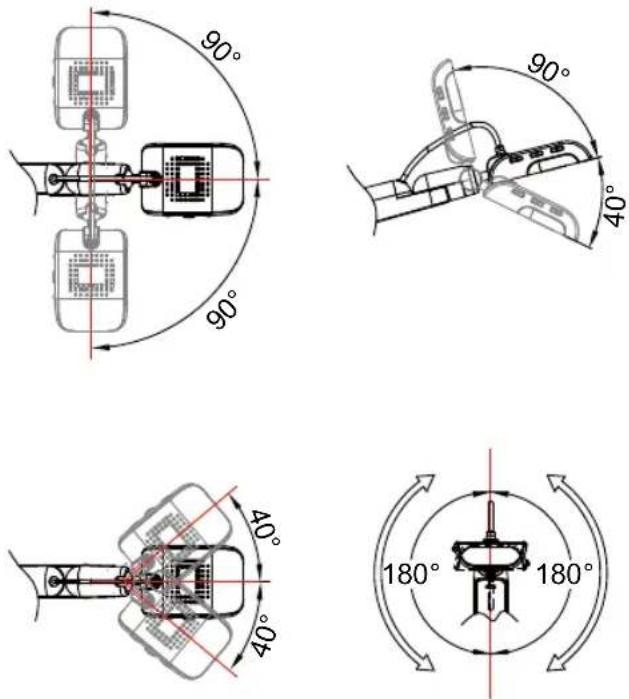

Kamerakopfwinkel
Bewegen Sie den Kamerakopf wie in der Abbildung gezeigt.
[VORSICHT] Halten Sie den Kamerakopf am Rand, um den Kamerakopf zu drehen. So lassen sich Beschädigungen des Kamerakopfes vermeiden.
Kamerakörperwinkel
[VORSICHT] Um Schäden an der Kameraeinheit zu vermeiden, den Arm NICHT über einen Winkel über 91,5 ziehen.

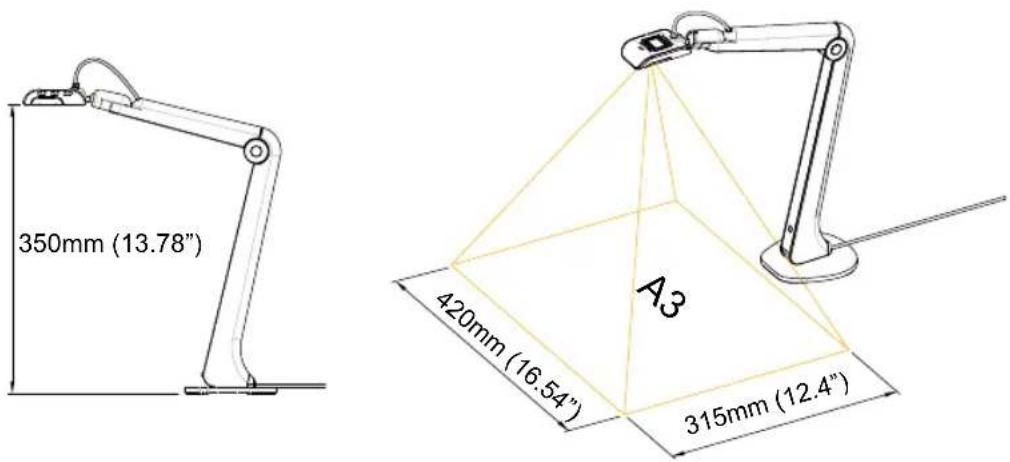

Wenn die Kameraposition eine Höhe von 350 mm erreicht, hat der Aufnahmebereich das Format A3.


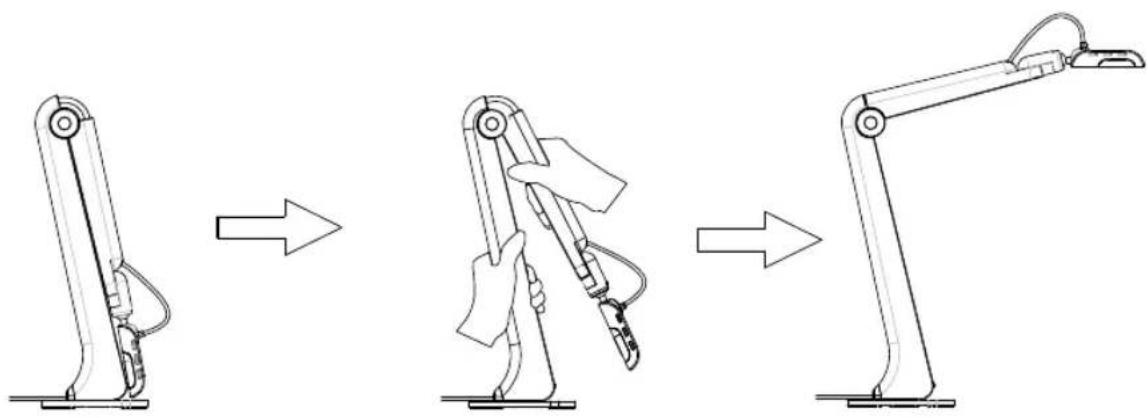

350mm (13.78") 420mm (16.54") A3 315mm (12.4")Ausklappen der Kamera
[VORSICHT] Halten Sie die Kamera NICHT am Kamerakopf festm um die Kamera auszuklappen.
| Bildsensor 1/3,2" CMOS | |
| Pixel 8 Megapixel | |
| Bildrate | Max. 60fps @1920x1080Max. 15fps @3264x2448 |
| Ausgabeauflösung | 3264x2448, 1920x1080, 1280x1024, 1280x720, 1024x768, 800x600, 640x480, 640x360, 320x240, 320x184, 320x180 |
| Fokus Auto (Taste)/Manual (über die Software) | |
| Aufnahmebereich | größer als A3 420 mm x 315 mm |
| Zoom 16-fach Digitalzoom (über die Software) | |
| Stromquelle USB 2.0, 5 V/0,5 A | |
| Leistungsaufnahme | 1,7 Watt (Lampe ein)1,3 Watt (Lampe aus) |
| Betriebsbedingungen | Temperatur: 0 °C bis +40 °C**Luftfeuchte: 10 % bis 90 % |
| Lagerbedingungen | Temperatur: -30 °C bis +60 °CLuftfeuchte: 10 % bis 90 % |
| Lampentyp LED | |
| USB | USB 2.0 (für Strom- und Computeranschluss) |
| Mikrofon Eingebaut | |
| Betrieb(L x B x H) | 313,4 mm x 108,6 mm x 370,0 mm |
| Eingeklappt (L x B x H) | 115,9 mm x 108,6 mm x 323,6 mm |
| Gewicht, netto 0,78 kg | |
| Gewicht, brutto 1,1 kg | |
| Software AVerTouch | |
* Alle technischen Daten unterliegen Änderungen ohne Vorankündigung.
** Es wird empfohlen eine Betriebstemperatur von zwischen 0° C und +35° C beizubehalten, wenn die LED-Lampe eingeschaltet ist.
WARNUNG
■ Zur Vermeidung der Brandgefahr bzw. von Elektroschocks setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Die Gewährleistung verfällt, wenn am Produkt unautorisierte Änderungen vorgenommen werden.
■ Die Kamera keinen Schlägen oder starker Vibration aussetzen.
■ Die richtige Stromspannung wählen, um Schäden an der Kamera zu vermeiden.
■ Die Kamera muss so aufgestellt werden, dass niemand auf das Kabel treten kann, weil das Kabel eventuell ausfranst und die Drähte oder der Stecker beschädigt werden können.

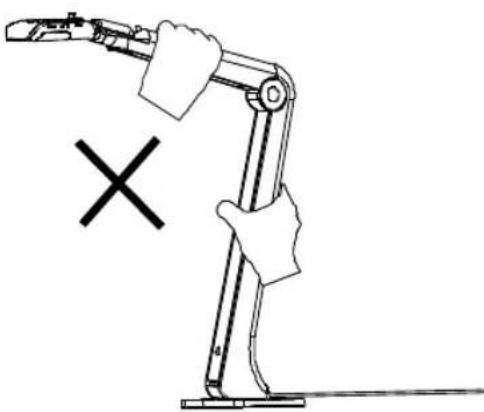

■ Um die Kamera zu bewegen, halten Sie sie mit beiden Händen an der Unterseite fest. Die Kamera nicht mithilfe des Objektivs oder dem flexiblem Arm bewegen.

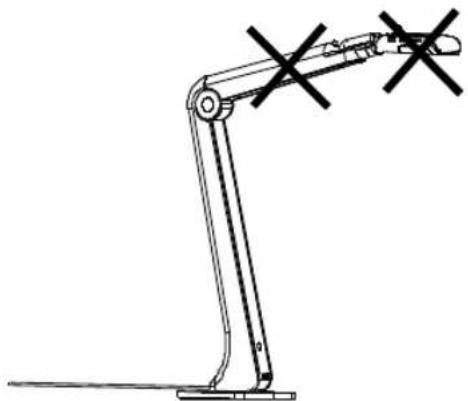

■ Den mechanischen Arm und das Kamerateil nicht in die entgegengesetzte Richtung ziehen.
© 2021 AVer Information Inc. Alle Rechte vorbehalten.
WARENZEICHEN
„AVer“ ist ein Warenzeichen von AVer Information Inc. Andere in diesem Dokument genannten
Warenzeichen dienen lediglich der Information und sind Eigentum der entsprechenden Unternehmen.
Kontaktinformationen
AVer Information Europe B.V.
https://www.avereurope.com
Technischer support: eu.rma@aver.com
