Tipo di prodotto	Scanner documenti e visualizzatore
Marchio	AVerMedia
Modello	AVerVision M5
Sensore	CMOS 1/3,2 pollici, 8 megapixel
Risoluzione massima	3264 x 2448 pixel
Frequenza massima	60 fps (1920x1080), 15 fps (3264x2448)
Campo coperto	Fino a A3 (420 x 315 mm)
Zoom digitale	Fino a 16x
Messa a fuoco	Automatica (pulsante) / Manuale (software)
Lampada LED integrata	Sì, 3 livelli regolabili + spegnimento
Microfono integrato	Sì
Connettività	USB 2.0 (alimentazione e dati)
Alimentazione	USB 2.0, 5 V / 0,5 A
Consumo elettrico	1,7 W (lampada accesa), 1,3 W (lampada spenta)
Dimensioni in funzione	313,4 x 108,6 x 370,0 mm
Dimensioni piegate	115,9 x 108,6 x 323,6 mm
Peso netto	0,78 kg
Peso lordo	1,1 kg
Software fornito	AVerTouch
Condizioni d'uso	Temperatura da 0 a +40°C, umidità dal 10 al 90%
Condizioni di conservazione	Temperatura da -30 a +60°C, umidità dal 10 al 90%
Accessori inclusi	Cavo USB, scheda di garanzia
Sicurezza	Non esporre all'acqua, non forzare il braccio meccanico
Manutenzione	Pulire con un panno morbido e asciutto

Domande frequenti - AVerVision M5 AVERMEDIA

Come acquisire un'immagine fissa con la M5?

Premere il pulsante di acquisizione per 1 secondo. L'immagine viene salvata tramite il software AVerTouch.

Come registrare un video?

Premere il pulsante di acquisizione per 3 secondi per avviare la registrazione, premere di nuovo per 3 secondi per fermare.

Come regolare la messa a fuoco?

Premere brevemente il pulsante AF per la messa a fuoco automatica. È anche possibile utilizzare il software per la messa a fuoco manuale.

Come accendere la lampada LED?

Premere il pulsante LED per 1 secondo. Ogni pressione cambia il livello: 1, 2, 3, poi spegnimento.

Come ruotare l'immagine?

Premere il pulsante LED per 3 secondi per ruotare di 180°.

Quali sono le risoluzioni disponibili?

Le risoluzioni includono 3264x2448, 1920x1080, 1280x1024, 1280x720, 1024x768, 800x600, 640x480, ecc.

Quale campo copre la fotocamera?

A un'altezza di 350 mm, copre un foglio A3 (420x315 mm).

Come collegare la M5 a un computer?

Collegare il cavo USB fornito a una porta USB 2.0 del computer. Il dispositivo viene riconosciuto automaticamente.

Dove scaricare il software AVerTouch?

Visitare https://www.avereurope.com/download-center per scaricare il software.

Cosa fare se la fotocamera non funziona?

Verificare la connessione USB, assicurarsi che il cavo non sia danneggiato e riavviare il computer.

MANUALE UTENTE AVerVision M5 AVERMEDIA

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) Cable USB 2.0
(2) Base
(3) Brazo mecánico
(4) Botones de captura/enfoque automático/luz led

Contenuto della confezione

Unit M5

Scheda garanzia

Accessori opzionali

Borsa da trasporto Foglio anti-riflesso

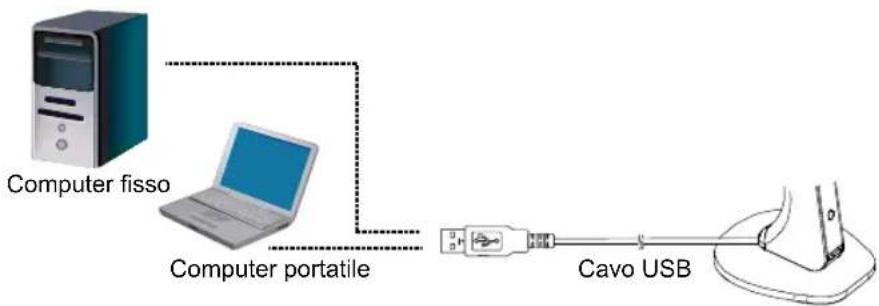

Collegamento dell'unità M5 a un PC/Laptop

Software, Domande più frequenti, Video di formazione

Per scaricare il software AVerTouch, leggere le domande più frequenti e accedere ai video di formazione rimandiamo al sito: https://www.avereurope.com/download-center

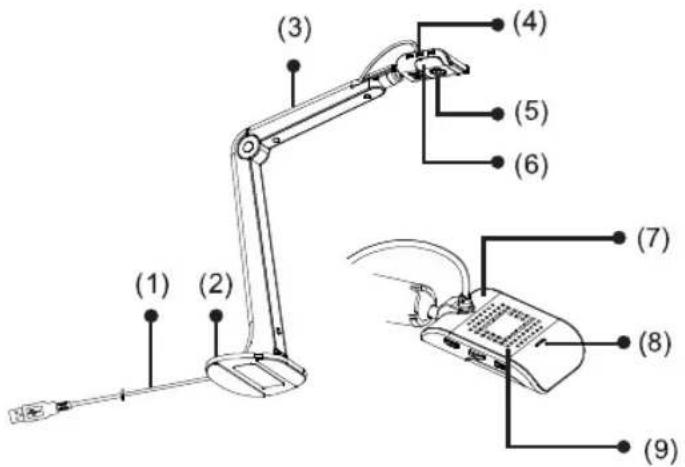

Panoramica

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1) Cavo USB 2.0
(2) Base
(3) Braccio meccanico
(4) Pulsanti Cattura/AF/Lampada LED

	■ P remere per 1 secondo per catturare un'immagine fissa tramite AVerTouch.■ Premere e tenere premuto per 3 secondi per avviare la registrazione tramite AVerTouch. Per interrompere la registrazione premere e tenere premuto nuovamente per 3 secondi tramite AVerTouch.
	■ Premere per 1 secondo per regolare automaticamente la messa a fuoco.
	■ Premere per 1 secondo per regolare la luminosità della lampada LED.1° pressione: lampada accesa (livello 1). 2° pressione: lampada accesa (livello 2).3° pressione: lampada accesa (livello 3). 4° pressione: lampada spenta.■ Premere e tenere premuto per 3 secondi per ruotare di 180°.
	Premere congiuntamente per 1 secondo per bloccare tramite AVerTouch.

(5) Obiettivo telecamera
(6) Lampada LED
(7) Testa della telecamera
(8) Spia di stato LED - verde fisso indica che il dispositivo è acceso.
(9) Microfono integrato

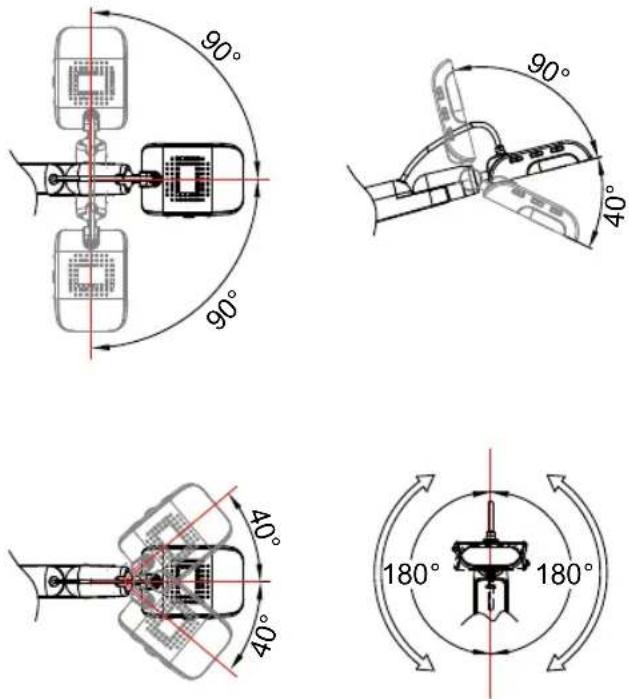

Angolazione della testa della telecamera

Spostare la testa della telecamera come indicato nell'immagine.

[ATTENZIONE] Per evitare di danneggiare la testa della telecamera, tenere il bordo della testa della telecamera per ruotare la testa della telecamera stessa.

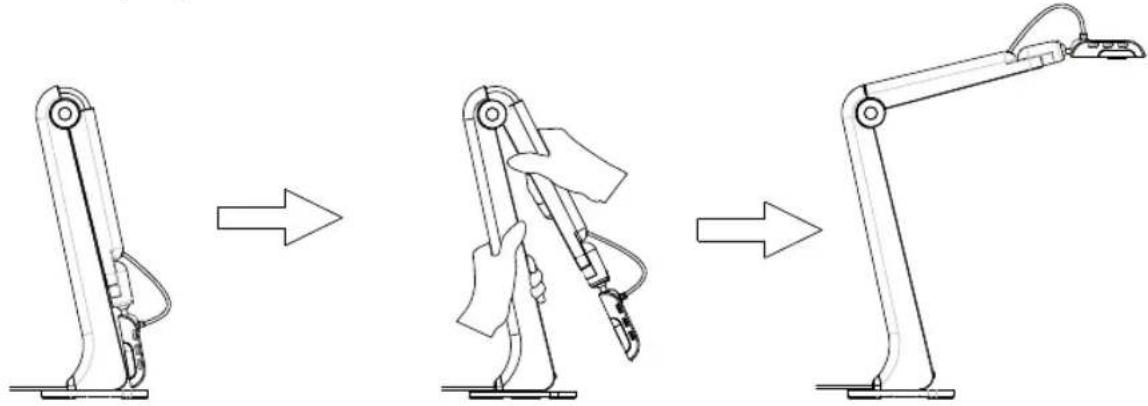

Angolazione del corpo della telecamera

[ATTENZIONE] Per evitare di danneggiare la testa della telecamera, NON tirare l'angolo del braccio di più di 91.5°.

Quando la posizione della telecamera è alta 350mm (13.78"), l'area di ripresa sarà di dimensione A3.

350mm (13.78") 420mm (16.54") A3 315mm (12.4")

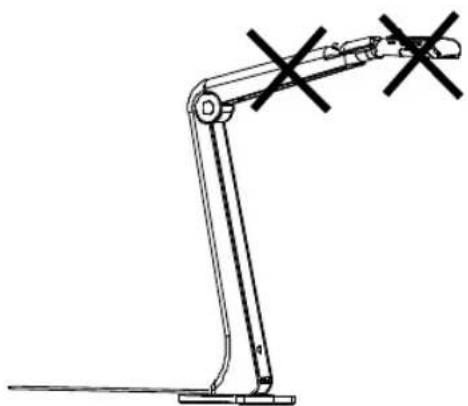

[ATTENZIONE] Per evitare di danneggiare la testa della telecamera, NON prendere la testa della telecamera per aprire la telecamera.

Specifiche tecniche*

Sensore immagine	1/3.2" CMOS
Conteggio Pixel 8 megapixel
Frame Rate	Max. 60fps @1920x1080Max. 15fps @3264x2448
Risoluzione di uscita	3264x2448, 1920x1080, 1280x1024, 1280x720, 1024x768, 800x600, 640x480, 640x360, 320x240, 320x184, 320x180
Messa a fuoco Auto (pulsante)/Manuale (tramite software)
Area di ripresa Più grande del formato A3 420mm x 315mm (16.53" x 12.4")
Zoom Zoom digitale 16X (tramite software)
Fonte di alimentazione	USB 2.0, 5V/0.5A
Consumo	1.7Watt (lampada accesa)1.3Watt (lampada spenta)
Condizioni di funzionamento	Temperatura: da 0°C a +40°C (da +32°F a +104°F)**Umidità: dal 10% al 90%
Condizioni di conservazione	Temperatura: da -30°C a +60°C (da -22°F a +140°F)Umidità: dal 10% al 90%
Tipo di lampada LED
USB	USB 2.0 (per connettività di alimentazione e computer)
Microfono Integrato
Funzionamento (L x P x H)	313.4mm x 108.6mm x 370.0mm (12.34" x 4.28" x 14.57")
Chiuso (L x P x H)	115.9mm x 108.6mm x 323.6mm (4.56" x 4.28" x 12.74")
Peso netto 0.78kg (1.72lbs)
Peso lordo 1.1kg (2.42lbs)
Software AVerTouch

* Le specifiche sono soggette a variazioni senza preavviso
** Consigliamo che la temperatura di funzionamento sia compresa fra 0°C e +35°C (32°F e +95°F) quando la lampada LED è accesa.

AVVERTENZA

Per ridurre il rischio di incendio o di scosse elettriche, non esporre questa attrezzatura alla pioggia o all'umidità. La garanzia decade in caso di modifiche non autorizzate al prodotto.

■ Non far cadere la telecamera e non sottoporla a urti fisici.

■ Utilizzare la corretta tensione di alimentazione per evitare di danneggiare la telecamera.

Non posizionare la telecamera in un punto in cui il cavo possa essere calpestato, in quanto ciò potrebbe causare lo sfilacciamento o il danneggiamento del cavo o della spina.

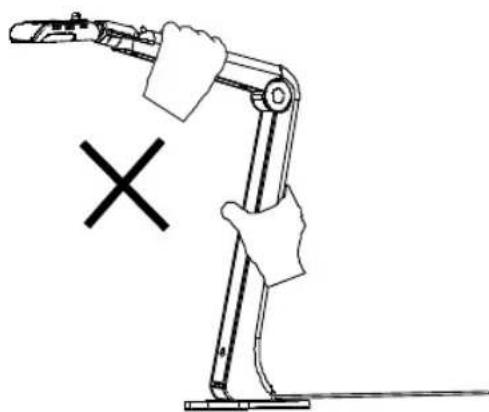

■ Tenere la parte inferiore della telecamera con entrambe le mani per spostare la telecamera. Non afferrare l'obiettivo o il braccio per spostare la telecamera.

■ Non tirare il braccio della telecamera e la parte della telecamera in direzione opposta.

Informazioni di contatto

AVer Information Europe B.V.

https://www.avereurope.com

Assistenza tecnica: [e-mail]
