MANUALE UTENTE M90UHD AVERMEDIA

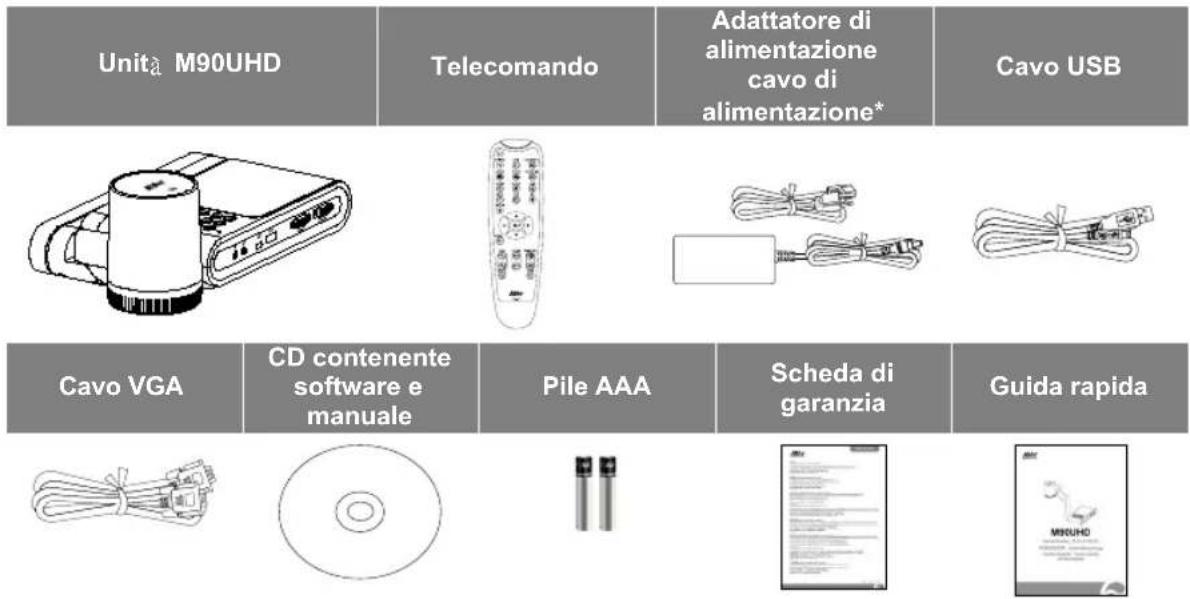

Contenuto della confezione

I seguenti elementi sono contenuti nella confezione di questo prodotto. Qualora vi siano alcuni articoli mancanti, invitiamo a contattare il rivenditore presso il quale è stato acquistato il prodotto.

Unità M90UHD Telecomando Adattatore di alimentazione cavo di alimentazione* Cavo USB Cavo VGA CD contenente software e manuale Pile AAA Scheda di garanzia Guida rapida

*Il cavo di alimentazione varia a seconda della presa di corrente standard del paese in cui viene venduto il prodotto.

Accessori opzionali

Borsa da trasporto

Foglio anti-riflesso

Cavo RS232

Piastra di collegamento

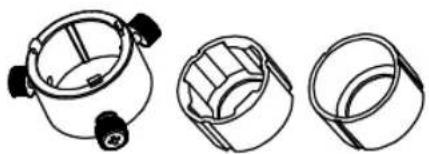

Adattatore per microscopio
(I raccordi in gomma da 28mm e 34mm sono forniti all'interno della confezione)

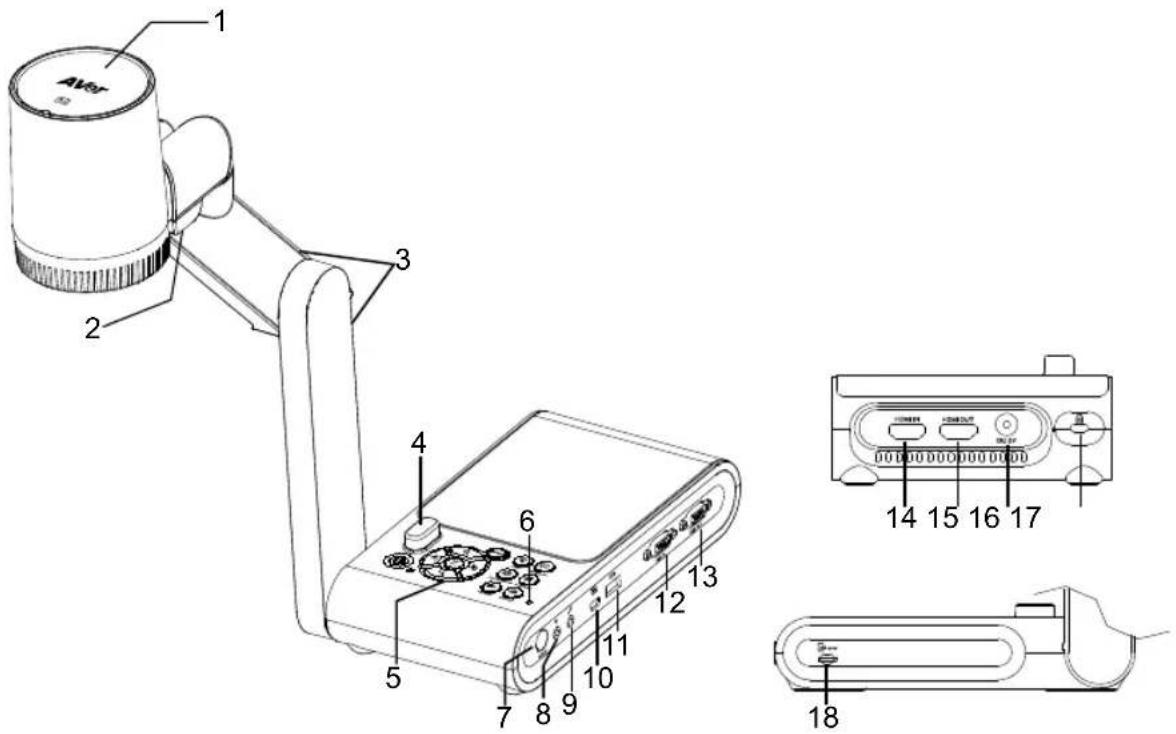

Panoramica

1. Testa della telecamera	2. Illuminazione LED	3. Braccio
4. Sensore Infrarossi 5. Panello di controllo		6. MIC incorporato
7. Porta RS232 (opzionale)	8. Porta Line out 9. Porta MIC
10. Mini porta USB	11. Porta USB	12. Porta ingresso VGA
13. Porta uscita VGA 14. Porta ingresso HDMI		15. Porta uscita HDMI
16. Jack di alimentazione CC	17. Alloggiamento anti-furto	18. Alloggiamento Scheda SD

Spia LED

Nome	Spia di stato
Accensione Verde	de fisso: AccensioneNessuna luce: SpentoRosso fisso: Modalità stand-by

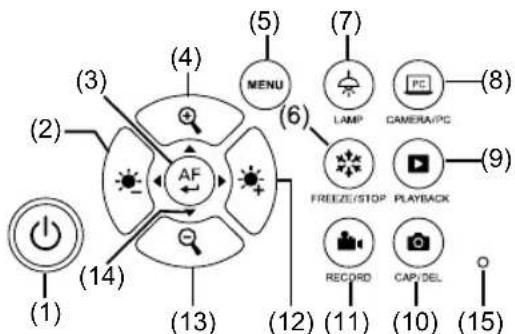

Pannello di controllo

(1) (2) (3) (4) (5) MENU (6) (7) LAMP CAMERA/PC (8) (9) FREEZ/STOP PLAYBACK (10) (11) (12) (13) (14) (15)

Nome	Funzione
(1) ACCENSIONE	Attivare/disattivare/mettere in stand-by l'unità
(2) [IMAGE]	Diminuisce la luminosità.

Nome		Funzione
(3)		- Effettuare una selezione in Modalità Playback e menu OSD.- Avvia/mette in pausa la riproduzione del video.- Regolare automaticamente la messa a fuoco.
(4)		Aumentare l'ingrandimento dell'immagine nella telecamera e nella modalità di riproduzione dell'immagine.
(5)	MENU	Apre ed esce dal menu e dal sottomenu OSD.
(6)	CCA/STOP	- Mettere in pausa o riprendere la visualizzazione dell'immagine in Modalità Telecamera.- Interrompere la riproduzione audio e video in modalità Riproduzione.
(7)	PADA	Accende/spegne la lampada della lavagna luminosa.
(8)	TELECAMERA / PC	Passare il segnale video fra la telecamera o il computer, alternando fra la porta di ingresso VGA o HDMI.
(9)	RODUZIONE	Visualizza e riproduce le immagini fisse catturate e i file video.
(10)	P/DEL	- Cattura l'immagine in modalità Telecamera. Nella modalità di cattura continua, premere nuovamente questo pulsante per interrompere.- Eliminare l'immagine/filmato selezionato in modalità Riproduzione.
(11)	GISTRAZIONE	Avvia/interrompe la registrazione audio e video. Le registrazioni audio e video possono essere salvate solo sulla scheda SD oppure su un drive flash USB. Cfr. la sezione Memoria di archiviazione esterna nel manuale dell'utente.
(12)		Aumenta la luminosità.
(13)		Diminuisce l'ingrandimento dell'immagine nelle modalità di riproduzione immagine e telecamera.
(14)	, ◀, & ▶	- Pan e ingrandimento immagine (sopra al livello di zoom digitale nella modalità "Live".- Selezionare le opzioni nel menu OSD.- Utilizzare ▲&▼ per aumentare e diminuire il volume della riproduzione del video.- Utilizzare ◀&▶ per riprodurre il video all'indietro e in avanti.
(15)	MIC incorporato	Registra audio durante la registrazione di un video clip. Il suono registrato sarà in monofonico.

Collegamento dispositivo

Collegamento alimentazione

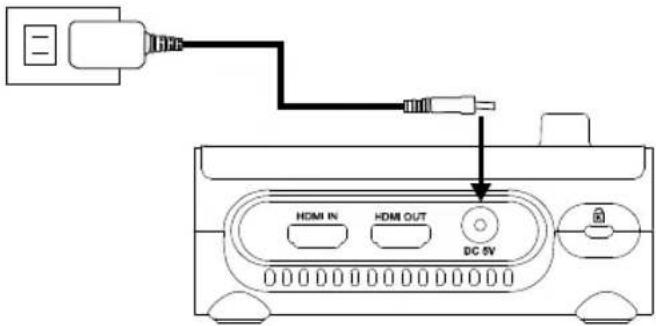

1 Collegare l'adattatore di corrente e premere il pulsante "Power" sul pannello di controllo per attivare l'unità M90UHD.

HDMI IN HDMI OUT DC 5V

[Nota] L'alimentazione è 5V3A.

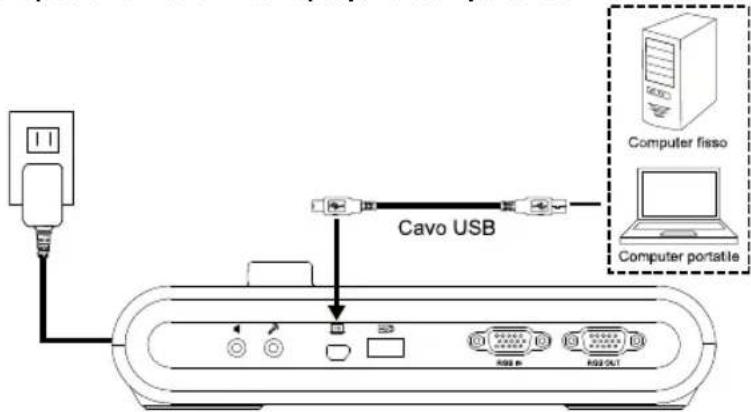

Collegamento USB

1 Collegare il dispositivo M90UHD al laptop/PC con porta USB.

Cavo USB Computer fisso Computer portable

[Nota] Servirsi del cavo USB fornito in dotazione all'interno della confezione.

Collegamento ingresso e uscita HDMI

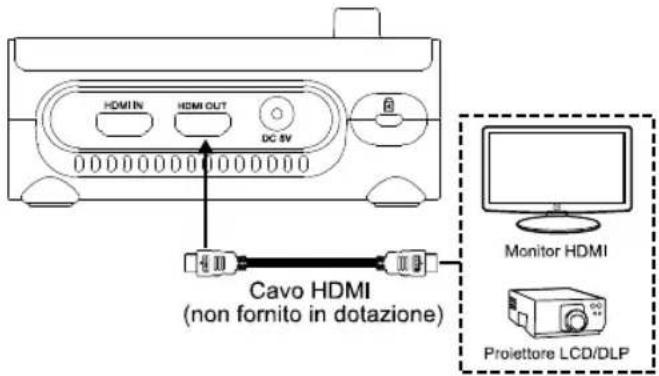

1 Collegare l'unità M90UHD al display HDMI servendosi della porta di uscita HDMI.

HDMI IN HDMI OUT DC 5V Cavo HDMI (non fornito in dotazione) Monitor HDMI Proiettore LCD/DLP

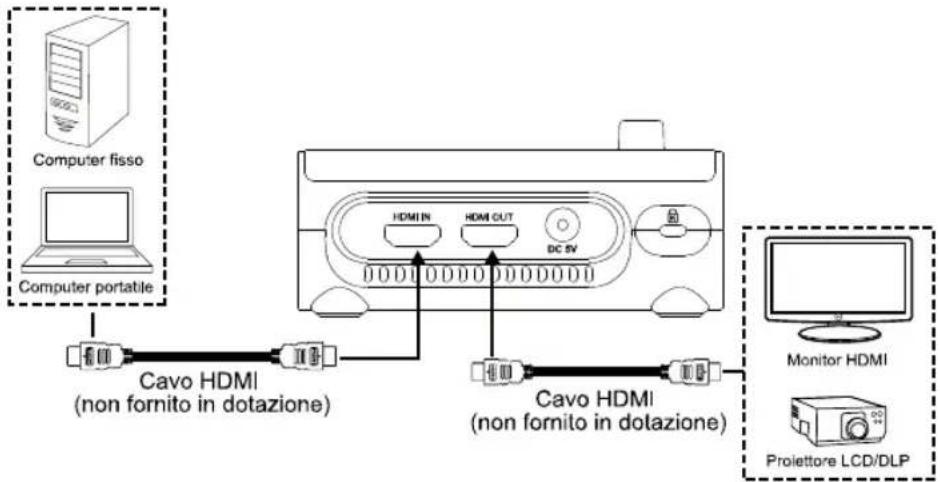

2 Collegare il dispositivo M90UHD al laptop/PC con porta di ingresso HDMI.

Collegamento uscita e ingresso VGA

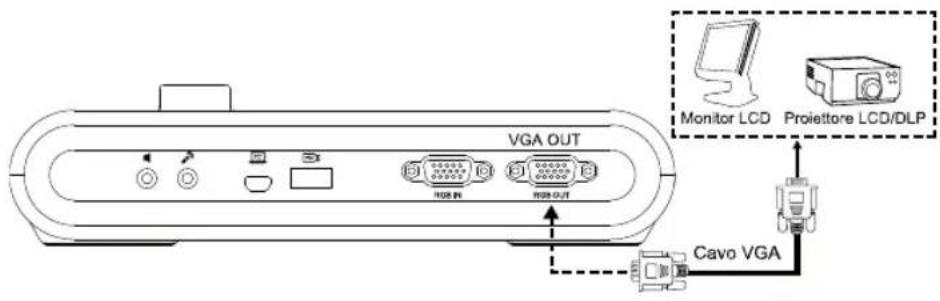

1 Collegare l'unità M90UHD al display VGA servendosi della porta di uscita VGA.

VGA OUT 108 IN 109 OUT Monitor LCD Proiettore LCD/DLP Cavo VGA

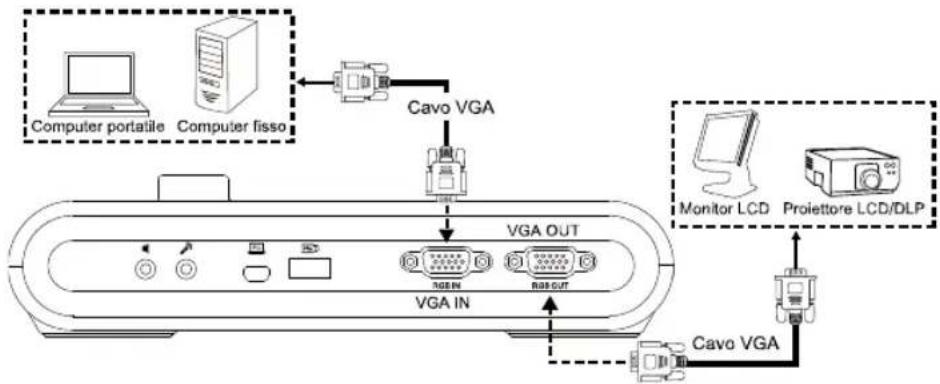

2 Collegare l'unità M90UHD al display VGA con la porta di uscita VGA e il dispositivo sorgente di ingresso VGA con la porta di ingresso VGA.

Altro Aiuto

Per Domande tecniche, assistenza tecnica, download di software e manuale di istruzioni, invitiamo a visitare:

Informazioni di contatto

Dal mondo

AVer Information Inc.

www.aver.com

Per ridurre il rischio di incendio o di scosse elettriche, non esporre questo dispositivo alla pioggia o all'umidità. La garanzia decade qualora vengano apportate modifiche non autorizzate al prodotto.
■ Non lasciar cadere la telecamera e non sottoporla a urti fisici.
■ Servirsi della corretta tensione di alimentazione per evitare di danneggiare la telecamera.
Non posizionare la telecamera in un punto in cui il cavo possa essere calpestato, in quanto ciò potrebbe causare lo sfilacciamento o il danneggiamento del cavo stesso o della spina.
Tenere la parte inferiore della telecamera con entrambe le mani quando è necessario spostarla. Non afferrare l'obiettivo o il braccio flessibile per spostare la telecamera.
Non tirare il braccio meccanico e la parte della telecamera nella direzione opposta.

Non spostare la testa della telecamera oltre i 110° per evitare l'usura della testa della telecamera.

110°

Non tirare il braccio meccanico più in basso di un angolo di 60° per evitare l'usura della telecamera.

60°

CE Classe A (EMC)

CE Questo prodotto viene certificato conforme ai requisiti delineati nelle Direttive del Consiglio sull'Approssimazione delle leggi degli Stati Membri relativamente alla Direttiva sulla Compatibilità Elettromagnetica 2014/30/UE.

Avvertenza:

Questo è un prodotto di classe A. In ambienti domestici, il dispositivo può provocare interferenze radio; in questo caso è opportuno prendere le adeguate contromisure.

REMARQUES

LES CARACTÉRISTIQUES SONT SUSCEPTIBLES DE MODIFICATIONS SANS AVIS PRÉALABLE. LES INFORMATIONS CONTENUES DANS LE PRÉSENT DOCUMENT DOIVENT ÊTRE CONSIDÉRÉES COMME N'AYANT QU'UNE VALEUR DE RÉFÉRENCE.
