MANUAL DE USUARIO M90UHD AVERMEDIA

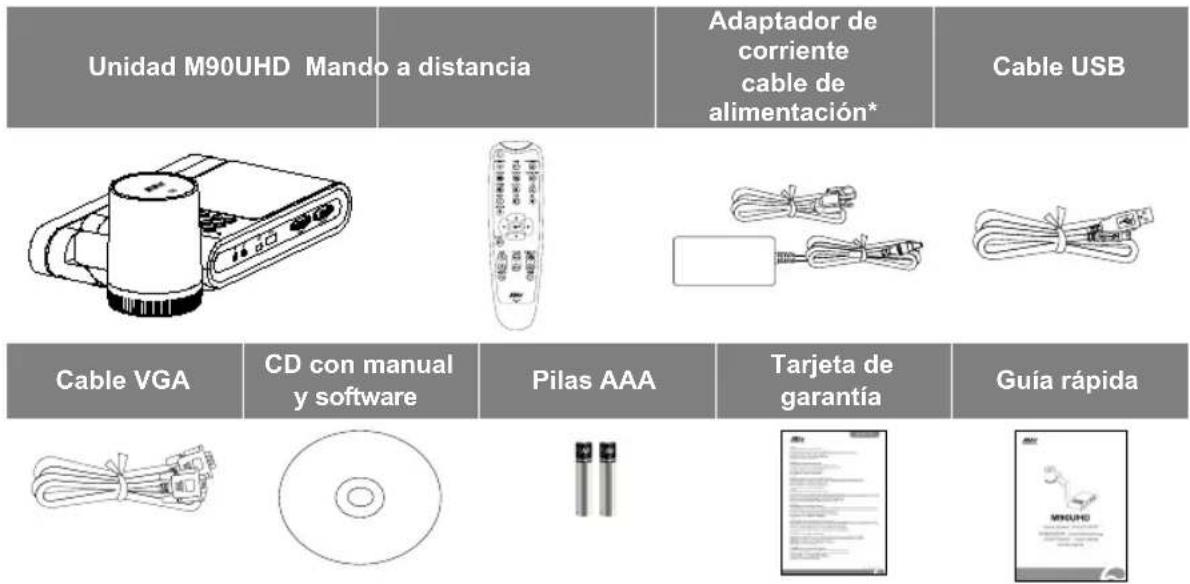

Cable VGA CD con manual y software Pilas AAA Tarjeta de garantía Guía rápida

*El cable de alimentación variará en función de la toma de corriente estándar del país en el que se venda el producto. Accesorios opcionales Bolsa de transporte Lámina antirreflectante

Cable RS2323 Placa de conexión Adaptador de microscopio (acoplador de goma de 28 mm y 34 mm incluido)Español--38 Información general

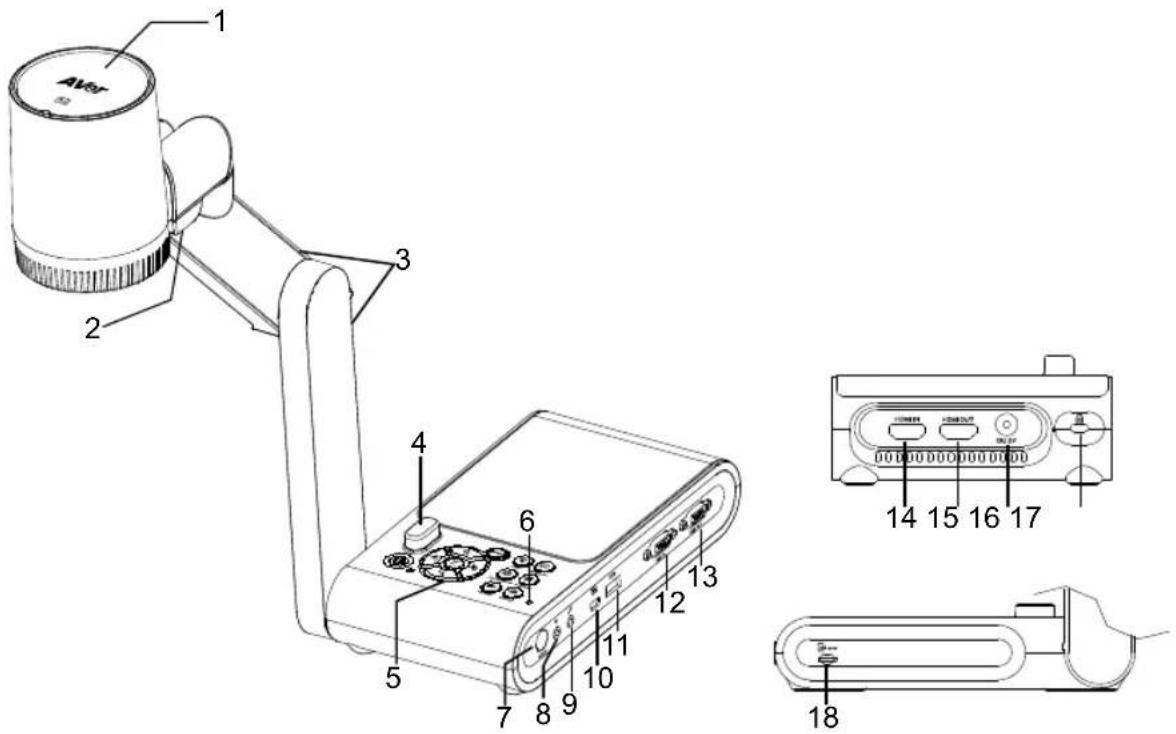

1. Cabezal de la cámara 2. Luz LED 3. Brazo 4. Sensor de infrarrojos 5. Panel de control 6. Micrófono integrado 7. Puerto RS232 (opcional)

8. Puerto de salida de

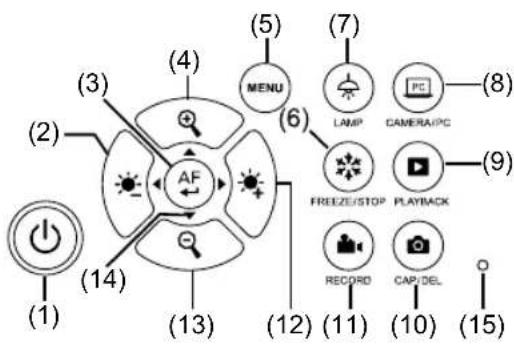

Indicador LED Nombre Indicador de estado Alimentación Verde fijo: encendido Ninguna luz: apagado Rojo fijo: modo de esperaEspañol--39 Panel de control (1) (11) (12) (13) (10) (15) (9) (8) (7) (5) (2) (4) (3) (14)

Nombre Función (1) ENCENDIDO/AP AGADO Enciende/Apaga/Pone en modo de espera la unidad

(2) Disminuye el brillo. Nombre Función (3) - Realiza una selección en el modo de reproducción y el menú OSD. - Inicia/Pausa la reproducción de un vídeo. - Ajusta el enfoque automáticamente. (4) Acerca la imagen en los modos de cámara y reproducción de imágenes. (5) MENU Abre y cierra el menú y submenú OSD. (6) FREEZE/STOP - Pausa o reanuda la visualización de imágenes en el modo de cámara. - Detiene la reproducción de audio y vídeo en el modo de reproducción. (7) LAMP Enciende/Apaga la luz superior. (8) CAMERA / PC Alterna la señal de vídeo entre la cámara y el ordenador del puerto de entrada VGA o HDMI. (9) PLAYBACK Visualice y reproduzca las imágenes capturadas y los archivos de vídeo. (10) CAP/DEL - Captura una imagen en el modo de cámara. En el modo de captura continua, vuelva a pulsar el botón para detener la captura. - Elimina la imagen o vídeo seleccionados en el modo de reproducción. (11) RECORDING Inicia/Detiene la grabación de audio/vídeo. La grabación de audio y vídeo solo puede guardarse en una tarjeta SD o unidad flash USB. Consulte la sección Almacenamiento en memoria externa en el manual del usuario. (12) Aumenta el brillo. (13) Aleja la imagen en los modos de cámara y de reproducción de imágenes. (14) ▲,▼,◄ y ► - Permiten realizar una panorámica / hacer zoom (mayor que el nivel de zoom digital) en el modo en vivo. - Seleccionan opciones en el menú OSD. - Utilice ▲y▼ para subir y bajar el volumen de reproducción de los vídeos. - Utilice ◄y► para reproducir los vídeos hacia delante y hacia atrás. (15) Micrófono integrado Grabe audio cuando grabe un clip de vídeo. El sonido grabado será monofónico.Español--40 Conexión de dispositivos Conexión de la alimentación

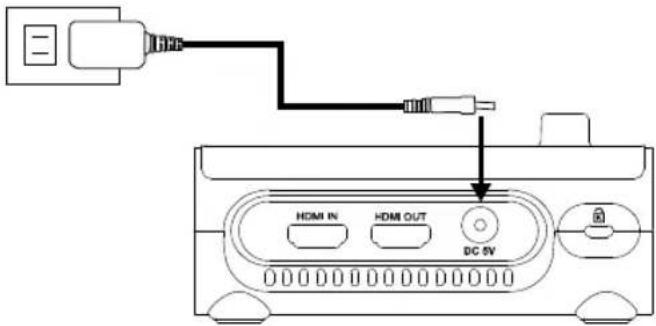

Enchufe el adaptador de corriente y pulse el botón de encendido/apagado en el panel de control para encender la unidad M90UHD. [Nota] La fuente de alimentación es de 5V y 3A.

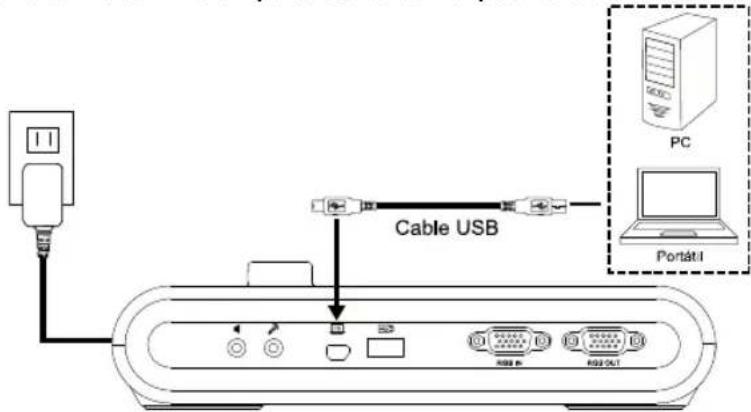

Conecte la unidad M90UHD a un portátil/PC con el puerto USB. [Nota Utilice el cable USB incluido en el paquete.Español--41 Conexión de salida y entrada HDMI

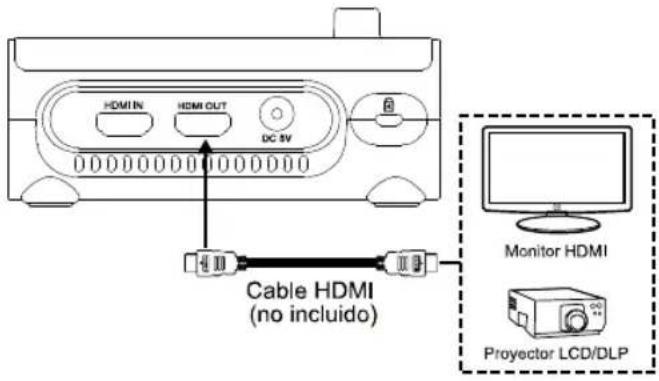

Conecte la unidad M90UHD a una pantalla HDMI con el puerto de salida HDMI.

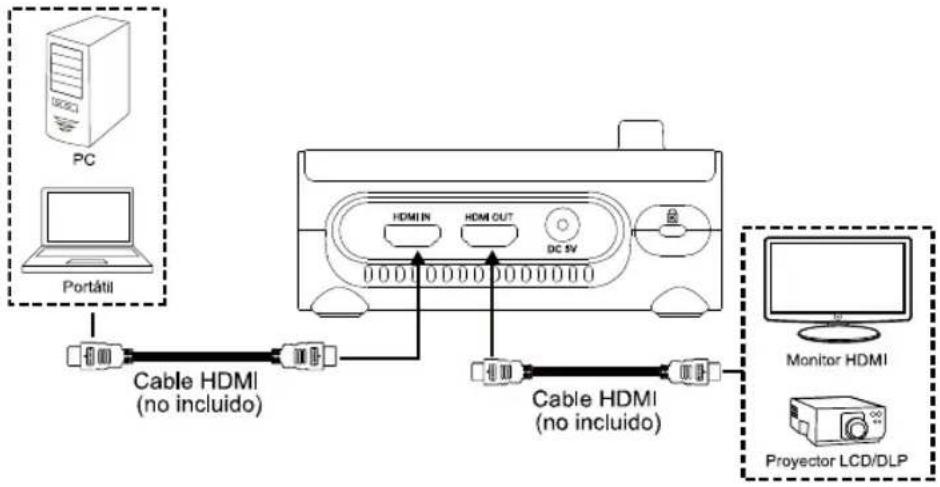

Conecte la unidad M90UHD a un portátil/PC con el puerto de entrada HDMI.Español--42 Conexión de salida y entrada VGA

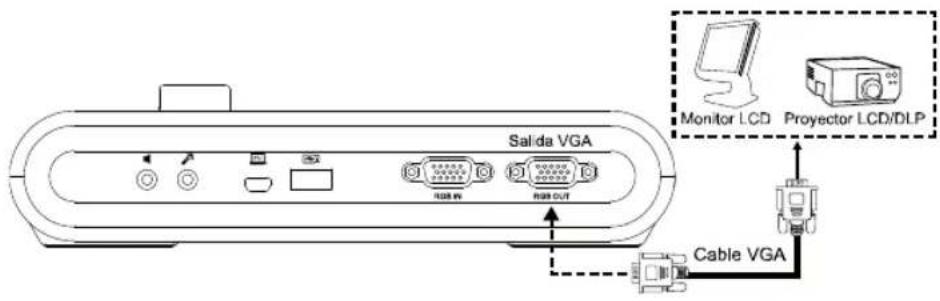

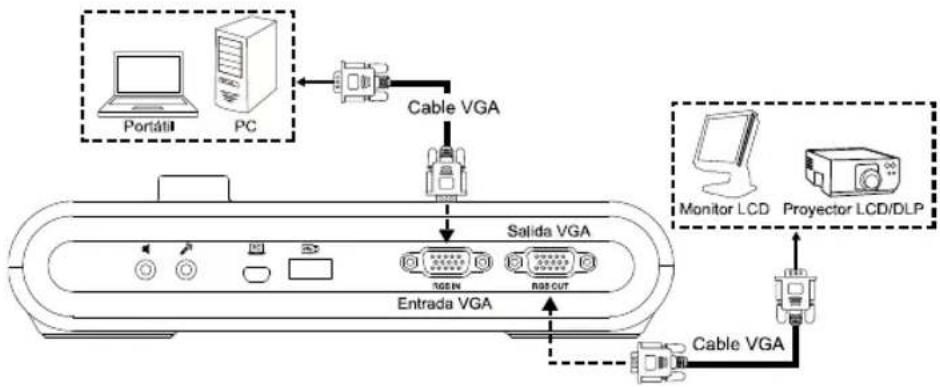

Conecte la unidad M90UHD a una pantalla VGA con el puerto de salida VGA. Conecte la unidad M90UHD a una pantalla VGA con el puerto de salida VGA y el dispositivo de fuente de entrada VGA con el puerto de entrada VGA.

Para reducir el riesgo de incendio o descarga eléctrica, no exponga el dispositivo a la lluvia o la humedad. En caso de realizarse modificaciones no autorizadas en el producto, se invalidará la garantía. No deje caer la cámara ni la someta a golpes. Utilice la tensión de alimentación adecuada para no dañar la cámara. No coloque la cámara en un sitio donde el cable pueda ser pisado; de lo contrario, el cable o el enchufe podrían deteriorarse o sufrir daños.

Sostenga la parte inferior de la cámara con ambas manos para mover la cámara. No toque la lente ni el brazo flexible para mover la cámara.

No tire del brazo mecánico y la cámara en sentido contrario. No mueva el cabezal de la cámara más de 110° para evitar el desgaste.

No doble el brazo mecánico en un ángulo inferior a los 60° para evitar el desgaste de la cámara.
