M90UHD - 扫描仪 AVERMEDIA - 免费用户手册

产品类型	文档扫描仪 / 实物摄像机
品牌	AVerMedia
型号	M90UHD
电源	5V 3A 电源适配器
连接性	USB、HDMI（输入/输出）、VGA（输入/输出）、线路输出、麦克风、迷你 USB、RS232（选配）、SD 卡槽
主要功能	图像捕捉、音频/视频录制、数字变焦、平移、LED 照明、播放、自动对焦
包含配件	M90UHD 主机、遥控器、电源适配器、USB 线、VGA 线、软件光盘、AAA 电池、保修卡、快速指南
可选配件	便携包、带 28mm 和 34mm 接环的显微镜适配器
安全须知	避免受潮；使用正确电压；避免撞击；不要握住镜头移动摄像机
LED 指示灯	绿色常亮（开机）、熄灭（关机）、红色常亮（待机）
控制面板	按键：电源、亮度（+/-）、变焦（+/-）、菜单、冻结/停止、照明、信号源、播放、拍摄/删除、录制、导航
内置麦克风	视频录制时单声道音频录音
LED 照明	内置，可通过按键开关
外部存储	SD 卡或 U 盘（不含）
随附线缆	USB、VGA、电源适配器
保修	制造商保修（详情见随附保修卡）

常见问题 - M90UHD AVERMEDIA

如何开启设备？

连接电源适配器，然后按下控制面板上的电源按钮。LED 指示灯变为绿色常亮。

如何拍摄图像？

在摄像模式下，按下 CAP/DEL 键拍摄静态图像。图像将保存到 SD 卡或 U 盘。

如何开始视频录制？

按下 RECORD 键开始音频/视频录制。再次按下停止。录制内容将保存到 SD 卡或 U 盘。

如何使用变焦功能？

使用控制面板上的 + 和 - 键，在摄像和播放模式下放大或缩小图像。

如何在摄像机与电脑之间切换？

按下 Source 键（摄像机/PC 图标）可在摄像机与电脑的 VGA 或 HDMI 输入信号之间切换。

如何将设备连接到外部显示器？

将 HDMI 线连接到 HDMI Out 端口和显示器，或将 VGA 线连接到 VGA Out 端口和显示器。您也可以通过输入端口连接外部信号源。

如果遥控器不工作怎么办？

检查 AAA 电池。如果问题仍然存在，请直接使用控制面板。确保没有任何障碍物阻挡红外传感器。

如何清洁镜头？

使用柔软干布轻轻擦拭镜头。不要使用溶剂或化学品。避免用手指接触镜头。

有哪些可选配件？

可选配件包括便携包和带 28mm 和 34mm 橡胶接环的显微镜适配器。

如何更新软件？

访问 www.aver.com/download-center 下载最新软件和驱动程序。详细说明请参阅用户手册。

用户手册 M90UHD AVERMEDIA

本產品包含下列物品，如果發現物品短缺，請逕洽購買經銷商。

M90UHD 遙控器				變壓器 電源線*		USB 連接線
VGA 連接線	軟體及使用手冊	CD	AAA 電池		保固卡 快速指南

*電源線規格會依購買產品時所在國家標準而異。

選購配件

提袋

1. 攝影機鏡頭 2.	LED 燈 3.	伸縮臂
4. 紅外線感測器	5. 控制面板	6. 內建麥克風
7. RS232 端口(選配)8.	音源輸出端口 9.	麥克風插口
10. Mini USB 端口	11. USB 端口	12. VGA 輸入端口
13. VGA 輸出端口	14. HDMI 輸入端口	15. HDMI 輸出端口
16. 直流電源插座	17. 防盜插槽	18. SD 卡槽

LED 指示燈

名稱 狀態顯示
電源	穩定綠光: 開機熄滅無光: 關機穩定紅光: 待機模式

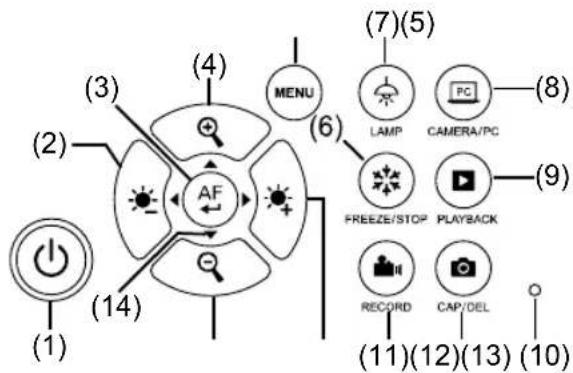

控制面板

名稱 功能
(1) 電源	產品開機/關機/待機
(2) [IMAGE]	降低亮度。

名稱 功能
(3)		- 可選擇播放模式或螢幕顯示選單。- 開始/暫停播放影片。- 自動調整焦距。
(4)		放大相機或是播放模式中的圖片。
(5) 選單		打開或離開螢幕顯示選單或子選單。
(6)	凍結/停止	- 暫停或繼續播放相機模式中的圖片。- 停止播放音訊和影片。
(7)	照明	打開或關閉頂燈。
(8)	相機 / 電腦	切換相機或電腦從 VGA 或 HDMI 端口輸入的影片信號。
(9)	播放	觀看及播放攝得的照片和影片。
(10)	快照 / 刪除	- 在相機模式中拍攝照片。在連拍模式中,再次按下這個按鍵即可停止拍攝。- 刪除在播放模式中已選擇的圖片/影片
(11)	錄影	開始/停止錄音或錄影。音訊和影片只能儲存在SD卡或USB隨身碟中。請參見使用手冊中有關外部儲存裝置的部分。
(12)		增加亮度
(13)		縮小相機或播放模式中的圖片
(14) ▲,▼,◀,&▶		- 移動和放大實時模式中的圖片(高於數位變焦等級)- 選擇螢幕顯示選單中的選項- 使用▲&▼來提高或降低影片播放音量- 使用◀&▶來快轉或倒退影片
(15)內建麥克風		錄製影片時,並錄下聲音。該錄音為單音。

装置連接

電源連接

1 插上電源，按下控制面板上的「電源」鍵來開啟 M90UHD。

[注意] 電源供應為 5V3A。

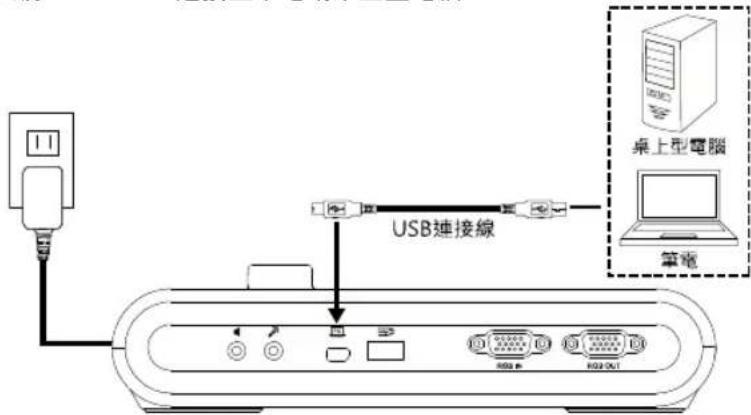

USB 連結

1 使用 USB 端口將 M90UHD 連接至筆電或桌上型電腦。

[注意] 請使用隨附的 USB 連接線。

HDMI 輸入和輸出連接

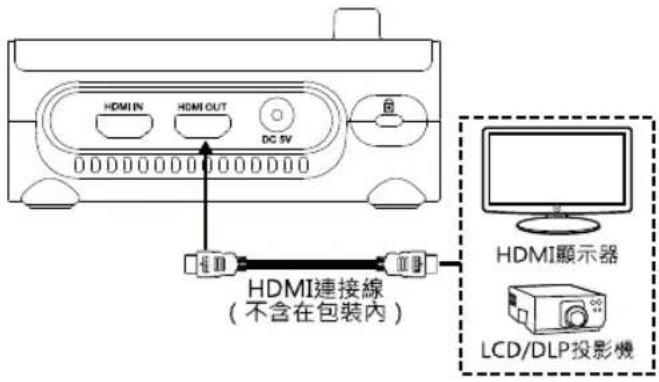

1 使用 HDMI 輸出端口將 M90UHD 連接至 HDMI 顯示器。

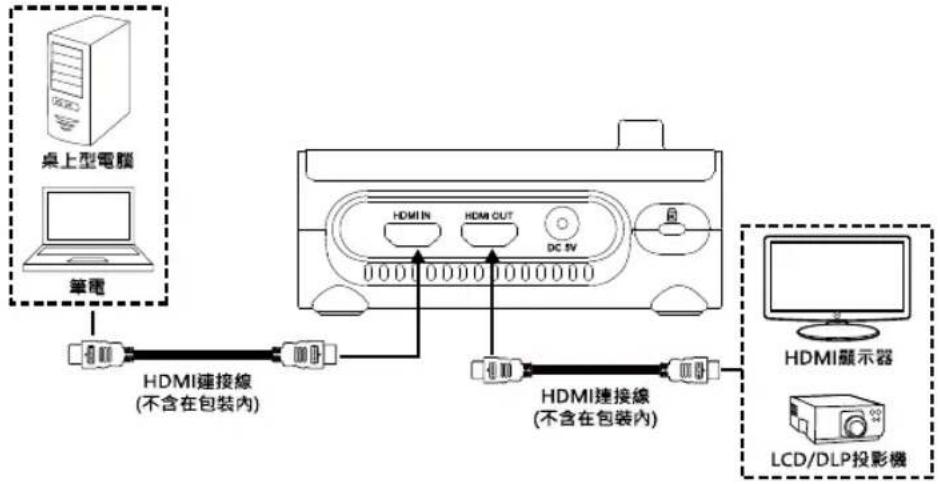

2 使用 HDMI 輸入端口將 M90UHD 連接至筆電或桌上型電腦。

VGA 輸入和輸出連接

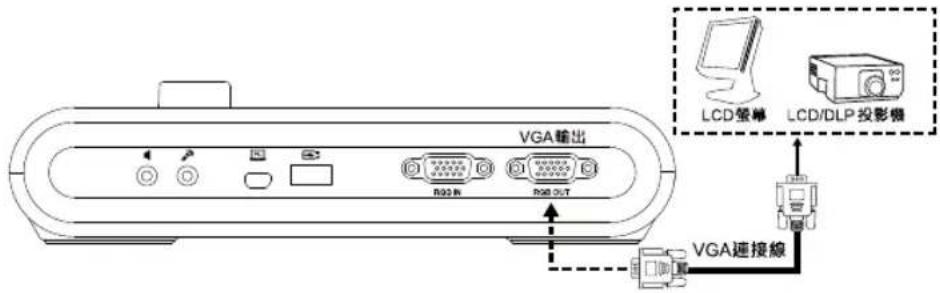

1 使用 VGA 輸出端口將 M90UHD 連接至 VGA 顯示器。

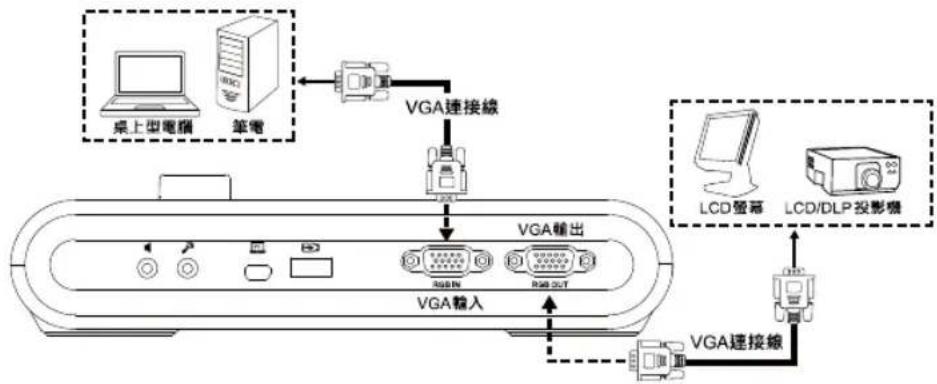

2 使用 VGA 輸出端口將 M90UHD 連接至 VGA 顯示器；使用 VGA 輸入端口將 M90UHD 連接至 VGA 輸入源。

資訊

技術問題、技術支援、軟體和使用指南下載，請連結下面網址：

新北市 236 土城區大安路 157 號 8 樓

電話：[phone]

http://tw.aver.com

警語

■ 為降低起火或觸電的風險，請勿將本產品暴露在雨中或潮濕處。如果對產品進行未經授權的修改，將導致保固失效。
■ 請勿摔落相機，或使相機受到碰撞衝擊。
■ 請使用正確的電源電壓，以免損壞相機。
■ 請勿將電源線放在會遭人踩踏之處，否則恐導致電源線或是插頭磨損或損壞。
■ 移動相機時，請用雙手握住相機底端，請勿抓住鏡頭或是伸縮臂。
■ 請勿以相反方向拉扯機械手臂和相機。

■ 請勿將鏡頭移動超過 110°，以避免磨損。

■ 機械手臂使用角度勿低於 60 度，以免磨損鏡頭。

遙控器電池安全資訊

• 請將電池存放在涼爽與乾燥的位置。
• 不要將電量用盡的電池棄置在家庭廢棄物中。請將電池棄置在特定回收處，或送回原購買的商店。
• 如果長時間不使用電池，請將其取出。電池漏液與腐蝕可能會損壞遙控器，請以安全方式棄置電池。
• 不可混用新舊電池。
• 不可混用不同類型的電池：鹼性、標準（碳鋅）或可充電（鎳鎘）電池。
• 不可將電池棄置於火源中。
• 請勿嘗試讓電池端子短路。

警告使用者

這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，

在這種情況下，使用者會被要求採取某些適當的對策

版權聲明

©2020 AVer Information Inc. 保留所有權利.

單元Unit	限用物質及其化學符號
	鉛Lead(Pb)	汞Mercury(Hg)	鎘Cadmium(Cd)	六價鉻Hexavalent chromium( Cr^+6 )	多溴聯苯Polybrominated biphenyls(PBB)	多溴二苯醚Polybrominated diphenyl ethers(PBDE)
電路板及零組件(電子料或電機料...等)	-	○	○	○	○	○
塑膠組件(外殼或導電泡棉...等)	○	○	○	○	○	○
金屬組件(鐵殼或鐵條或螺柱...等)	-	○	○	○	○	○
配件(電源供應器或遙控器或電纜線...等)	-	○	○	○	○	○
紙製品及包裝件(紙盒或手冊或泡殼...等)	○	○	○	○	○	○
備考1.“超出0.1 wt %”及“超出0.01 wt %”係指限用物質之百分比含量超出百分比含量基準值。Note 1: “Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the reference percentage value of presence condition.備考2.“○”係指該項限用物質之百分比含量未超出百分比含量基準值。Note 2: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.備考3.“-”係指該項限用物質為排除項目。Note 3: The “-” indicates that the restricted substance corresponds to the exemption.
