M70W - 扫描仪 AVERMEDIA - 免费用户手册

产品类型	文档展示台/扫描仪
品牌	AVerMedia
型号	M70W
传感器	CMOS 1/3.2英寸，1300万像素
HDMI最大输出分辨率	4K 60Hz
最大帧率	60帧/秒
总变焦	高达33倍（10倍光学+23倍数码）
图像模式	普通，高帧率，高质量，显微，无限远，微距
内置LED灯	是，可调节
内置麦克风	是
无线连接	双频Wi-Fi 2.4/5GHz，Miracast，可选Wi-Fi适配器
有线接口	HDMI输入/输出，USB 2.0 Type-A x2，mini-USB，5V DC输入，防盗锁孔
电源	AC 100-240V电源适配器，DC 5V/2A输出
内置电池	是，可充电（请勿自行更换）
功耗	8.7W（灯亮）/ 7.7W（灯灭）
工作尺寸（长x高x宽）	587 x 159 x 546 mm（±2 mm）
折叠尺寸（长x高x宽）	363.5 x 159 x 76.3 mm（±2 mm）
重量	约2.6 kg
470mm处视野	480 x 345 mm（A3幅面）
支持软件	AVerTouch（ePTZ，拍摄，批注，录制）
包装内容	主机，遥控器，电源适配器，电源线，USB线，AAA电池，软件CD，快速指南，保修卡，Wi-Fi适配器（可选）
维护与清洁	使用柔软干布。不要使用溶剂。清洁前拔掉电源。
安全	不要暴露在雨或潮湿环境中。使用正确的电压。不要拉扯机械臂。放在儿童接触不到的地方。
备件与可维修性	电池不可由用户更换。如需维修请联系经销商。可选配件：便携包，显微镜适配器。

常见问题 - M70W AVERMEDIA

如何通过Wi-Fi连接M70W？

开启摄像机，通过专用按钮激活Wi-Fi，然后在您的设备上打开AVerTouch应用。软件将自动检测网络上的摄像机。选择它并按照屏幕提示建立连接。

我可以在没有电脑的情况下使用M70W吗？

可以，M70W可独立使用：通过HDMI直接连接到显示器或投影仪显示图像。您也可以录制到USB端口的U盘上。

如何进行自动对焦？

按下遥控器或控制面板上的AF（自动对焦）按钮。摄像机将自动调整清晰度。如需手动对焦，使用变焦前后键。

如果电池无法充电怎么办？

检查电源适配器是否插好，电池指示灯是否闪烁绿色。如果指示灯常亮橙色，电池可能故障。联系经销商更换。不要尝试自行更换电池。

如何在摄像机和HDMI输入信号之间切换？

使用遥控器或面板上的CAMERA/PC按钮。这将在内置摄像机和连接到HDMI输入的设备之间切换视频输出。

扫描文档最合适的模式是什么？

普通模式适用于大多数文档。对于非常细的文字或浮雕物体，使用显微或无限远模式。调整LED灯以获得最佳照明。

如何恢复出厂设置？

按下控制面板上的FACTORY RESET键（复合键）。也可以使用遥控器：按下重置（Reset）键。这将恢复所有默认设置。

我可以使用Wi-Fi适配器进行无线连接吗？

可以，将可选Wi-Fi适配器插入电脑USB端口，安装AVerTouch，然后按照手册中的P2P连接步骤操作。M70W将直接连接到适配器。

如何录制视频或拍照？

拍照：按下拍摄按钮。录像：按下录制（开始/停止）。文件保存到摄像机USB端口的U盘上。确保U盘格式化为FAT32。

M70W是否与显微镜兼容？

是的，可选显微镜适配器（28mm和34mm接口）。将其固定在摄像机镜头上，然后使用显微模式进行详细观察。

用户手册 M70W AVERMEDIA

Instruction Manual | 安装指南

取扱説明書 | Bedienungsanleitung

請確定包裝中附有下列項目的物品。如有缺少的項目，請與你的經銷商連絡。

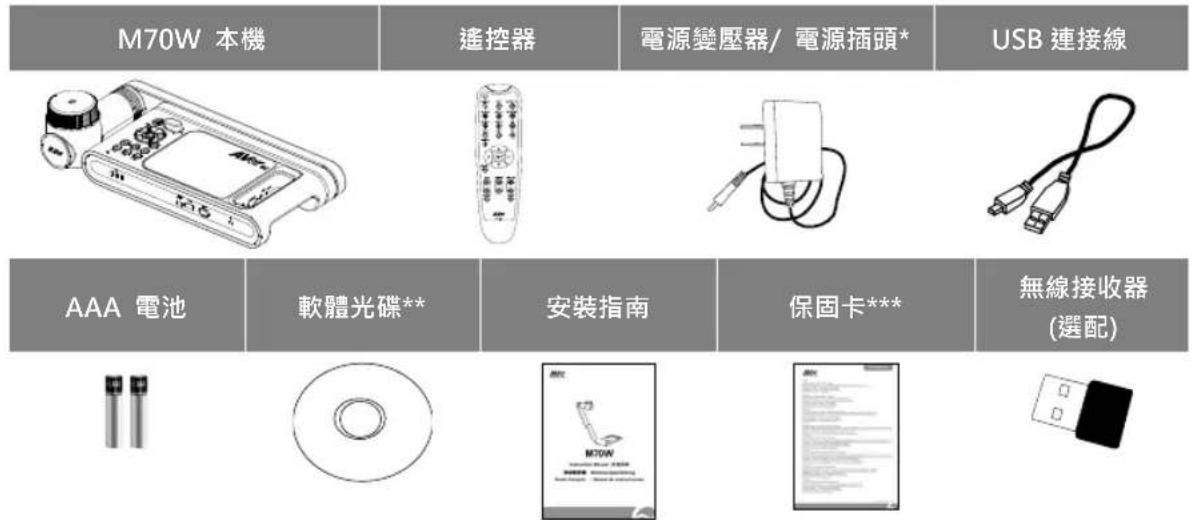

M70W 本機 遙控器 電源變壓器/ 電源插頭* USB 連接線 AAA 電池 軟體光碟** 安裝指南 保固卡*** 無線接收器 (選配)

*變壓器類型視販售國家之標準電源插座而異。

**只有日本和歐洲使用

***只有歐洲、日本和台灣使用

選購配件

手提袋

防眩光片

- 自動偵測最佳解析度：4K、720P、1080P

- 1024x768 (如果連接的 HDMI 設備有支援)

- 4K 60Hz (如果連接的 HDMI 設備有支援)

：兩鍵一起按可切換下列模式

一般模式、運動模式、高品質模式、顯微鏡模式、近拍模式、遠拍模式

硬體介紹

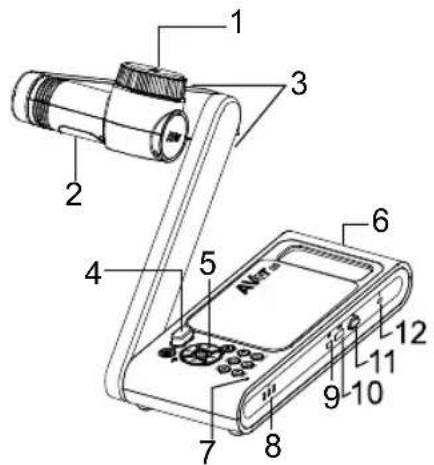

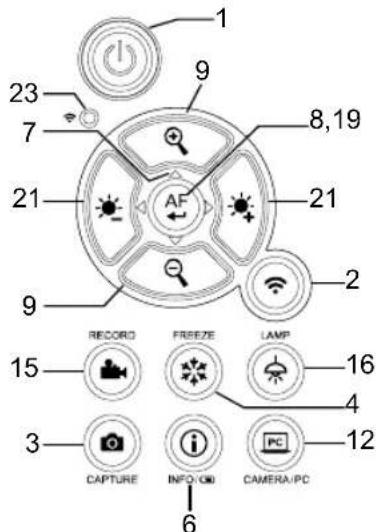

1. 攝影機頭	2. LED 燈	3. 機械臂
4. 紅外線感應器	5. 控制面板	6. 提把
7. 內建麥克風	8. 電池狀態顯示燈	9. 迷你 USB 埠
10.Wi-Fi 接收器	11. USB 埠	12.防盜插槽
13. HDMI 輸入埠	14. HDMI 輸出埠	15.DC 電源插孔

LED 燈號

名稱燈號狀態
電源	綠燈恆亮:電源啟動熄滅:電源關閉紅燈恆亮:待機模式* *待機模式僅在電源連接下有支援。
Wi-Fi	藍燈恆亮:無線分享器模式或STA連接藍燈閃爍:軟體連接機器(M70W)中藍燈快閃:建立無線分享器模式或STA連接中綠燈恆亮:Miracast 模式綠燈閃爍:Miracast 傳輸中綠燈快閃:Miracast 設備掃瞄或連接中
電池	綠燈恆亮(x3):電力100%~60%綠燈恆亮(x2):電力60%~30%綠燈恆亮(x1):電力30%~5%紅燈恆亮(x2):電力5%~0%紅燈閃爍(x1):無電力橘燈恆亮(x3):電池異常

[註] 當電池使用很久後會衰竭，請勿自行更換電池。請與你的經銷商連絡。

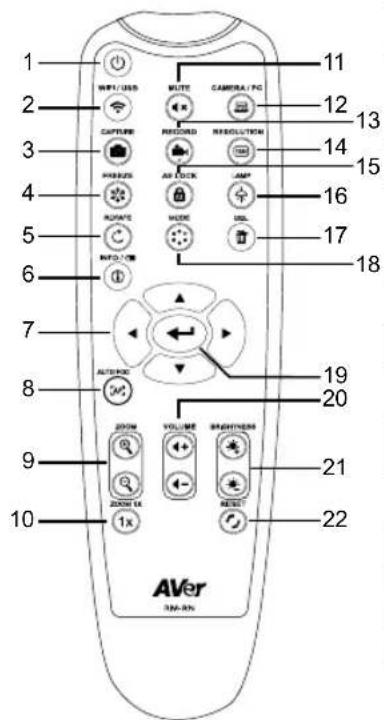

遙控器功能介紹

1 2 3 4 5 6 7 8 9 10 AVer 11 12 13 14 15 16 17 18 19 20 21 22 VOLUME R Sunshine RESET AUTO ROC AUTO/USB CAPTURE RECORD AS LOCK AMD WIDE URL AVEN 1x

1 23 7 21 9 8,19 AF 21 9 2 RECORD FREEZE LAMP 15 4 3 CAPTURE INFO/OM PC 6 CAMERA/PC

名稱 功能
1. 電源	本機開機/待機*。*待機模式僅在電源連接下有支援。
2. WiFi/USB	切換 WiFi 和 USB 模式。
3. CAPTURE	拍攝靜態影像。在連拍模式中,再按一次此按鍵即可停止拍攝。
4. FREEZE	將正在播放的影像定格。
5. ROTATE	將影像旋轉 0/180°。
6. INFO/	顯示系統資訊和電池電力狀態。
7. ▲,▼,◀, &▶	平移和縮小放大影像。
8. AUTO FOC	自動調整焦距。
9. ZOOM +/-	在攝影機模式中放大/縮小影像。
10. ZOOM 1X	將放大縮小狀態回復到 100%。
11. MUTE	切為靜音狀態。
12. CAMERA / PC	透過 HDMI 輸入埠,可切換影片訊號源自攝影機或電腦。
13. RECORD	開始/停止錄音和錄影。音檔或影片檔僅可存至 USB 隨身碟。
14. RESOULTION	可切換下列解析度模式:- 自動偵測最佳解析度(4K、720P、1080P)- 1024x768 (如果 HDMI 設備有支援)- 4K 60Hz (如果 HDMI 設備有支援)
15. AE LOCK	鎖定曝光,可停止 M70W 嘗試找到最佳曝光的動作。
16. LAMP	開啟/關閉頂燈。
17. DEL	在播放模式中永久刪除所選擇的圖片/影像。

18. MODE	可切換模式有一般、運動、高品質、顯微鏡、近拍和遠拍模式。
19. [IMAGE]	確認選項。
20. VOLUME +/-	調整音量大小。
21. BRIGHTNESS +/-	調整亮度。
22. RESET +/-	回復到出廠預設值。
23. WiFi 燈號	WiFi 狀態燈號,請參照「LED 燈號」章節。

繁體中文-20

設備連接

電源連接和充電

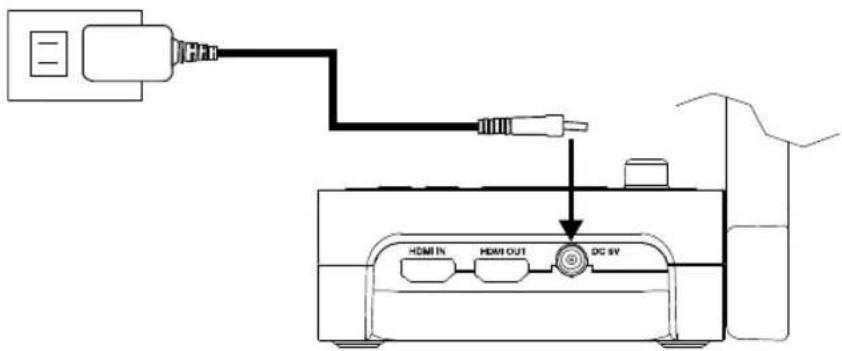

1 插入電源並啟動 M70W。

HDMI IN HDMI OUT DC SV

■ 首次使用請完全充電後才使用。
■ 當電源啟動後，機器是位於「待機」狀態。在待機狀態，可透過 USB 線與其他可供電設備（如：電腦）充電；但電源需為 5V2V 且充電時間較長。
■ 當機器在運作時(非待機狀態)，筆記電腦、投影機或螢幕無法透過 USB 線連接提供電力給機器
■ 當連接到牆上的插座充電時，電池燈號顯示為綠燈閃爍。
■ 當機器無法操作時，按 AF 鍵可重啟機器。

USB 連接

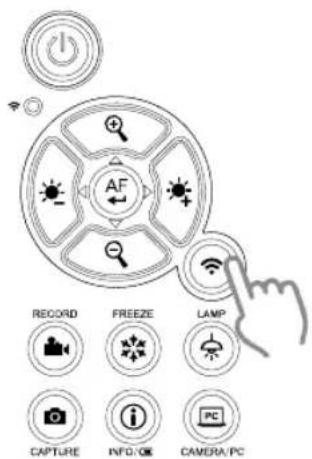

1 按 Wi-Fi 鈕關閉無線模式。

AF RECORD FREEZE LAMP CAPTURE INFO/OK CAMERA/PC

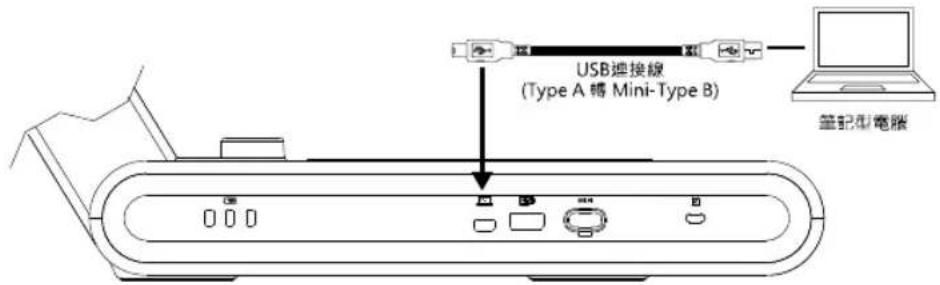

將 M70W 透過 USB 埠連接到筆記型電腦/電腦上。

USB連接線 (Type A 轉 Mini-Type B) 筆記型電器

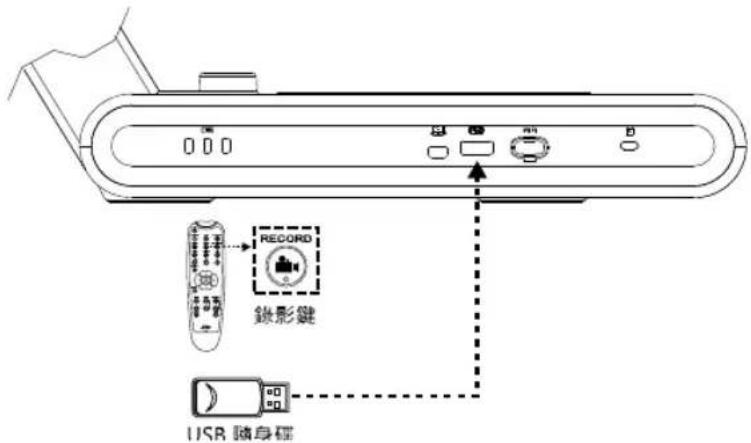

2 可插入 USB 隨身碟於 USB 埠，可儲存錄影檔案。

0 0 0 RECORD 錄影鍵 USB 隨身碟

HDMI 連接

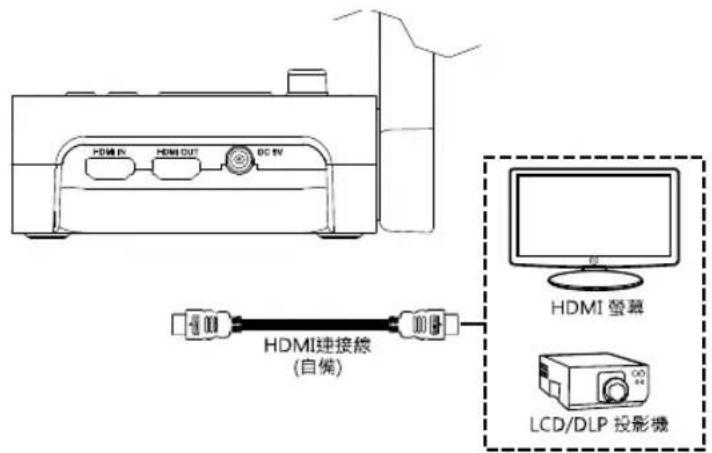

透過 HDMI 輸出埠連接 M70W 到 HDMI 輸出設備上。

HDMI HDMI OUT DC IN HDMI連接線 (自備) HDMI螢幕 LCD/DLP 投影機

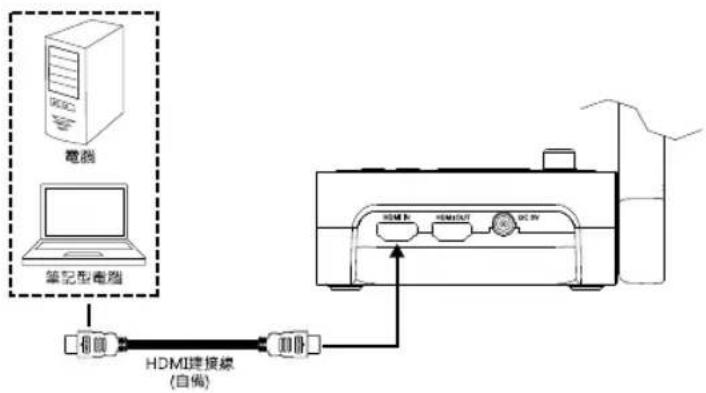

2 透過 HDMI 輸入埠連接 M70W 到電腦/筆記型電腦上。

透過 Wi-Fi 接收器點對點(P2P)連接(選配)

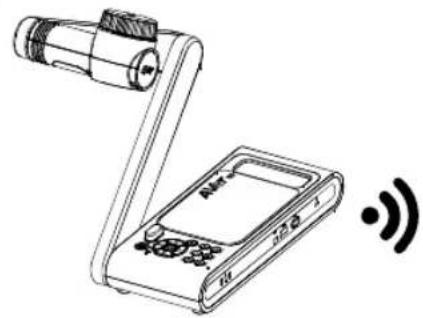

1 將 Wi-Fi 接收器安裝到筆記電腦或電腦到，並安裝 AVerTouch 軟體。

Wi-Fi 接收器 筆記型電腦 AVerTouch

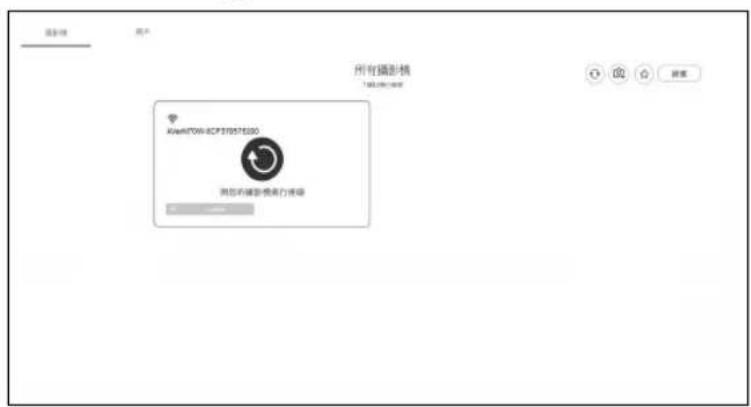

2 啟動 AVerTouch 軟體，點選連接實務攝影機。

添加 用户 所有摄影机 Tall@10.1234 KwAHTW-BCPSTRSTE500 请勿在摄影机来进行修复

[註] 可確認位於實務攝影機底部的序號來找尋你的實務攝影機。

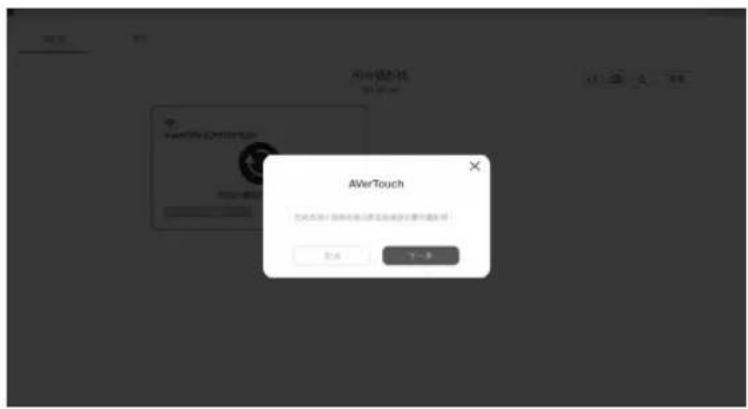

3 點選 Next 繼續。

AVerTouch 完成并启动 AVerTouch 时的快速安装或设置

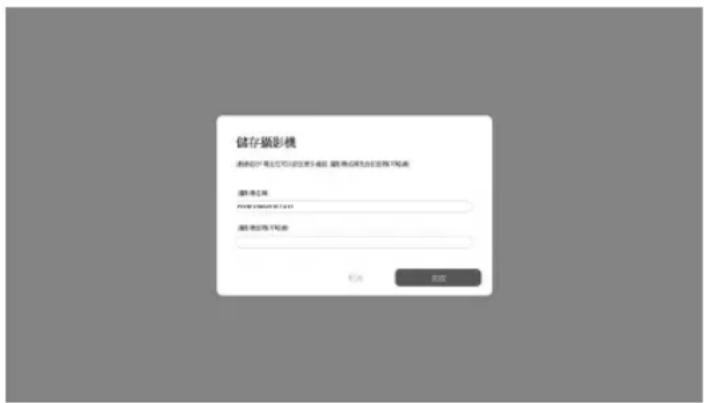

4 於 Camera Name 和 Passcode 欄位輸入實務投影機名稱和密碼，然後點選 Done 繼續。

储存摄影机 请稍候？您也可以使用此系统，请勿使用此系统。 磁盘选项 磁盘选项 1 可选 磁盘选项 2 可选 取消 取消

5 點選 Done 連接實務攝影機。

OK 禁止使用此软件的默认值: 0.01

[註] 約需等待 60 秒來完成連接。

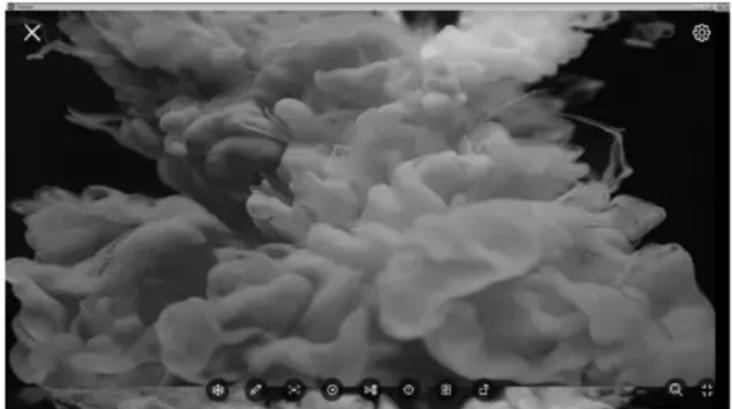

6 點選 X 可離開即時影像顯示畫面。

[註] 當連線成功，會看到實務攝影機的即時影像顯示畫面。

Wi-Fi 的連接

1 啟動電源。

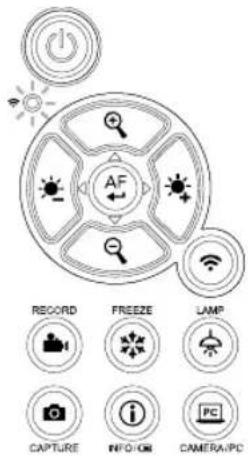

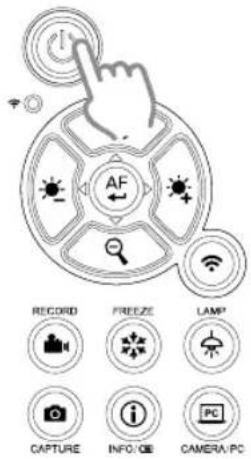

AF RECORD FREEZE LAMP* CAPTURE INFO/CE CAMERA/PC

確認無線連線狀態為「藍燈恆亮」狀態。

AF RECORD FREEZE LAMP CAPTURE INFO/CM CAMERA/IPC

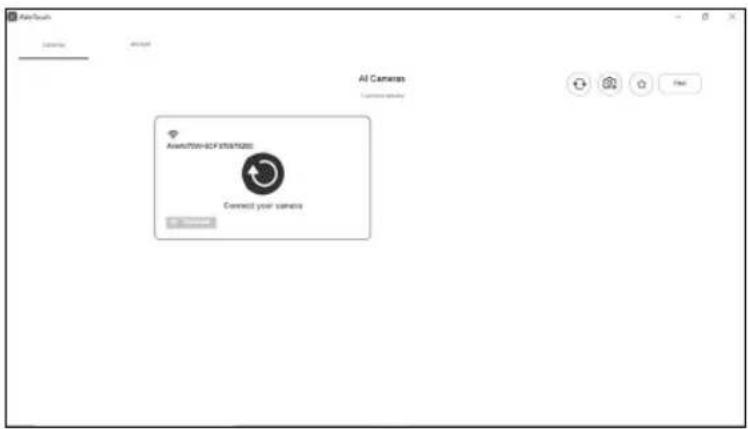

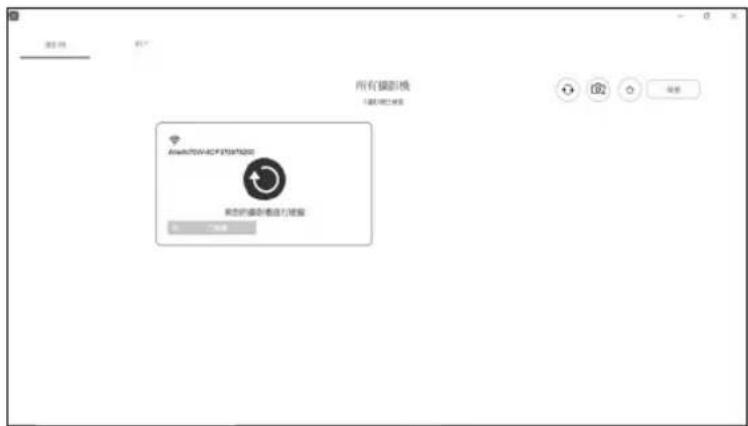

2 啟動 AVerTouch 軟體，並操照螢幕指示來啟動實務攝影機的無線功能。

所有摄影机 1. 请勿使用此功能 ©A#0704-ACF20347020 剩余的摄影机进行搜索 下一步

[註]

■ 軟體會自動偵測位於你網路上的實務攝影機。
■ 請選擇想要連接的實務攝影機。
■ 實務攝影機的名稱顯示會是「AVer型號名稱」-「無線接收器的MAC位址」，MAC位址會隨不同台實務攝影機而變動。

3

選擇

與實物攝影機連接。

所有播放机 播放/录制/NTTA 播放/录制/NTTA 播放/录制/NTTA 播放/录制/NTTA 播放/录制/NTTA 播放/录制/NTTA 播放/录制/NTTA 播放/录制/NTTA 播放/录制/NTTA 播放/录制/NTTA 播放/录制/NTTA 播放/录制/NTTA 播放/录制/NTTA 播放/录制/NTTA 播放/录制/NTTA 放弃

Miracast 的連接

1

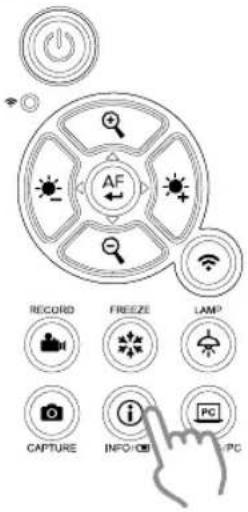

按鈕進入選單。

AF RECORD FREEZE LAMP CAPTURE INFO/OB PC

[註]

■ 使用 🔍、○、★ 和 ★ 鈕在選單中移動，按 AF 鈕可確認選擇的項目。

顯示設備位需要安裝 Miracast 接收器，例如：微軟出的無線接收器。

2

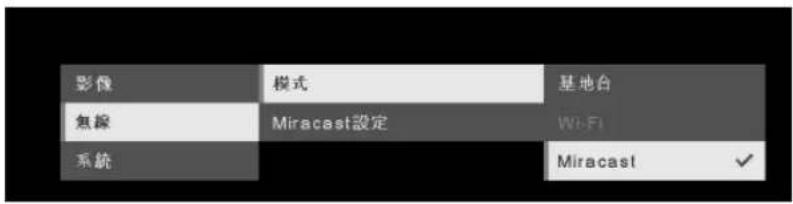

請選擇「無線」>「模式」>「Miracast」來啟動 Miracast 模式。

影像 模式 基地台 無線 Miracast設定 Wi-Fi 系統 Miracast

3

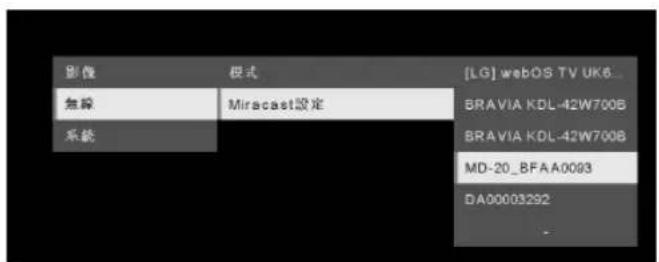

選擇「Miracast 設定」>顯示設備的名稱。

影像 模式 [LG] webOS TV UK6 無線 Miracast設定 BRAVIA KDL-42W700B 系統 BRAVIA KDL-42W700B MD-20_BFAA0093 DA00003292 -

[註]

■ 所有可連接的顯示名稱會列於出。

■ 按 (回到選單

■ 當連接完成後，機器的影像會顯示於選擇的顯示設備螢幕上。

使用 M70W

物體擺放位置

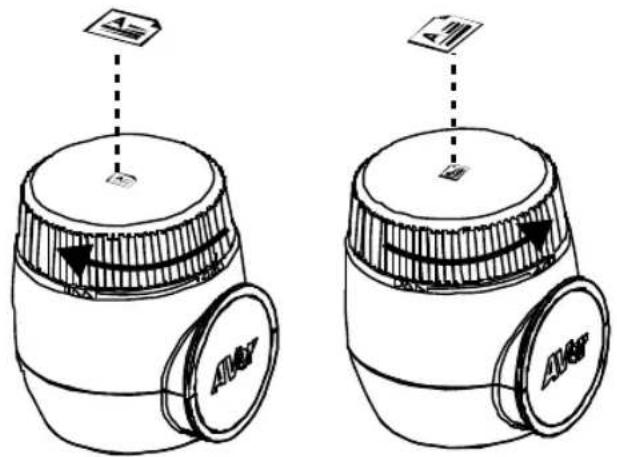

位於鏡頭上方的圖示可幫助使用者在擺放投射物體的位置為正方位。

可轉動轉輪變動圖示位置，共有兩種方向，可往左或往右轉動90度(請參見右圖)。

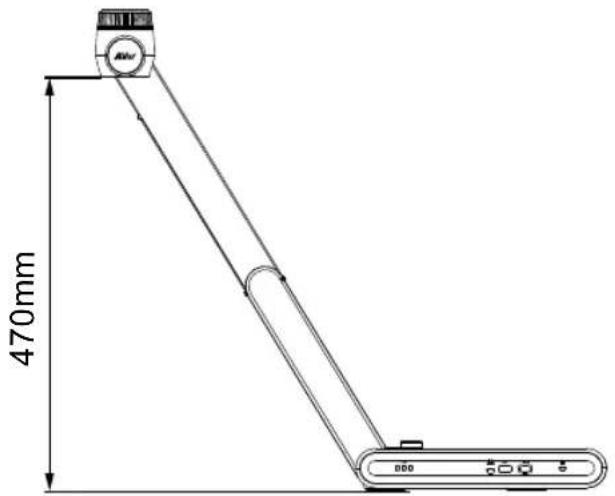

當鏡頭高度位於 470mm 時，此拍攝區域可觀賞最大範圍在 A3 內。

470mm

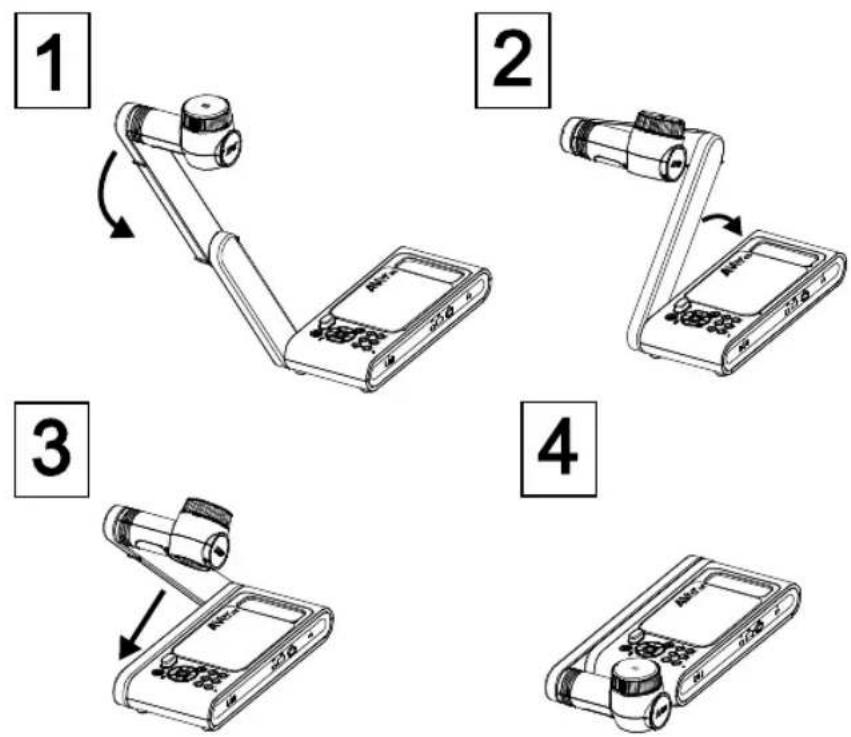

收納 M70W

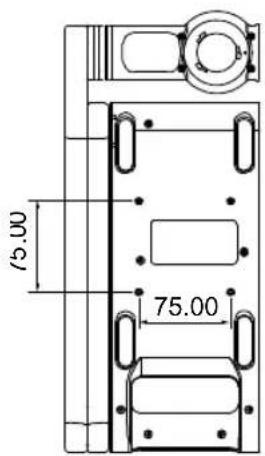

安裝 M70W 於平面上

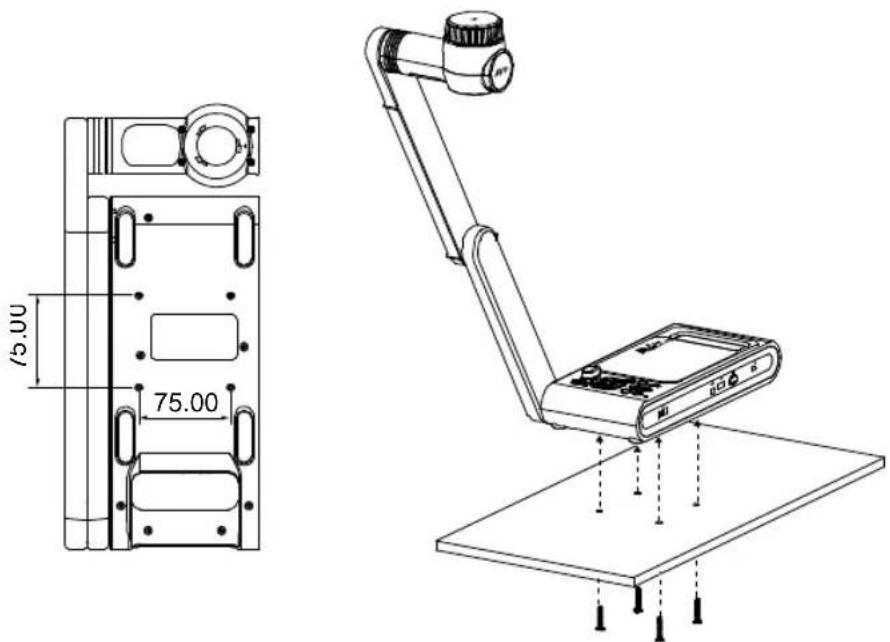

[註] M4 螺絲 4 顆，深度是 5mm。

感應器 1/3.2 CMOS
有效畫素 13 megapixels
畫格速率 60 fps (最高)
影像模式	一般/運動/高品質/顯微鏡/遠拍/近拍
效果 旋轉/靜止
HDMI 輸出 4K; 1080p	60Hz; 720p 60H
對焦 自動/手動/區域(軟體)
拍攝範圍 480mm x345mm @ 470 mm
縮放倍數 共33X (10X AVerZOOM ^TM + 23X 數位縮放)
Dual Mode AP / Station DHCP(伺服器端/使用者端)
WiFi 傳輸率	1080P@30fps, up to 4K@30fps
Dual Band	5GHz/2.4GHz
Miracast 有
相容性 802.11a/b/g/n/ac (45 呎有效範圍)
無線安全協定	SUPPORT WEP, WPA/WPA2-PSK, WPA/WPA2-Enterprise* *EAP-PEAP, EAP-TLS
電源	DC5V/ 2A, AC 100-240V
耗電量	8.7 Watts(開燈) 7.7 Watts(不開燈)
頂燈 LED 燈
USB	USB2.0 Type-A(WiFi 接收器) USB Type mini-B x 1
DC 5V 輸入 電源插孔
麥克風 內建
使用時	587mm(L)*159 mm(W)*546mm(H) (+/-2mm 包含像膠底座)
收起後	363.5mm(L)*159mm(W)*76.3mm(H) (+/-2mm 包含像膠底座)
重量	2.6 kg (約 5.7lbs)
軟體支援	ePTZ 影像/區域 PBP(畫面並排) 計時功能 雲端圖書館 錄影 注記功能

警告

■ 為降低火災或觸電風險，請勿將本產品暴露在雨中或潮濕環境中。如果對產品進行任何未經授權的修改，保固將無效。
■ 請勿使機器掉落或受到撞擊。
■ 請使用正確的電源電壓以避免損壞機器。
■ 請勿將機器放在容易被踩到電源線的地方，否則可能會導致電源線或插頭磨損或損壞。
■ 請用雙手握住機器底部以移動機器。請勿抓住鏡頭或機械臂來移動機器。 ■ 請勿往左右相反方向拉扯機械臂和機器本體。

對於產品品質、效能、適銷性或特定用途之適用性，本文件內容皆不代表任何明示或暗示保固或陳述。本文資訊經過仔細詳查，內容可靠無誤；雖然如此，若有任何錯誤，恕不負責。本文所含資訊如有變更，恕不另行通知。若因使用或不當使用本產品或本文，導致任何直接、間接、特殊、意外或後續損害，即使本公司已事先告知此類損害之可能性，亦不負任何賠償責任。

商標

AVer 為圓展科技股份有限公司之商標。因本內容之描述出現的商標分屬個別公司所有且均受智慧財產權相關法令保護。本文內所有提及之產品或企業名稱僅供識別與說明用途，且為各自擁有者之商標或註冊商標。

著作權

©2020 圓展科技 版權所有

本內容相關權利係圓展科技股份有限公司所有，任何人未得事先書面同意不得就本內容為一部或全部之重製、改作、或任何型式之散布行為。圓展科技股份有限公司保留變更產品規格及內容的權利無須另為通知。

資訊

技術問題、技術支援、軟體和使用指南下載，請連結下面網址：

新北市 236 土城區大安路 157 號 8 樓

電話：[phone]

http://tw.aver.com

若產品上標有打叉記號的滾輪垃圾桶，表示不得將產品與其他家用垃圾一同丟棄。請將廢棄的設備交由指定之廢電機電子設備回收站處理。關於處理廢棄設備之詳細資訊，請洽當地的家庭垃圾處理服務處或您購買產品的商家。

警告使用者

這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在這種情況下，使用者會被要求採取某些適當的對策

遙控器電池安全資訊

• 請將電池存放在涼爽與乾燥的位置。
• 不要將電量用盡的電池棄置在家庭廢棄物中。請將電池棄置在特定回收處，或送回原購買的商店。
• 如果長時間不使用電池，請將其取出。電池漏液與腐蝕可能會損壞遙控器，請以安全方式棄置電池。
• 不可混用新舊電池。
• 不可混用不同類型的電池：鹼性、標準(碳鋅)或可充電(鎳鎘)電池。
• 不可將電池棄置於火源中。
• 請勿嘗試讓電池端子短路。

單元Unit	限用物質及其化學符號
	鉛Lead(Pb)	汞Mercury(Hg)	鎘Cadmium(Cd)	六價鉻Hexavalent chromium( Cr^+6 )	多溴聯苯Polybrominated biphenyls(PBB)	多溴二苯醚Polybrominated diphenyl ethers(PBDE)
電路板及零組件(電子料或電機料...等)	- ○	○ ○ ○ ○
塑膠組件(外殼或導電泡棉...等)	○ ○ ○	○ ○ ○
金屬組件(鐵殼或鐵條或螺柱...等)	- ○	○ ○ ○ ○
配件(電源供應器或遙控器或電纜線...等)	- ○	○ ○ ○ ○
紙製品及包裝件(紙盒或手冊或泡殼...等)	○ ○	○ ○ ○ ○
備考1.“超出0.1 wt %”及“超出0.01 wt %”係指限用物質之百分比含量超出百分比含量基準值。Note 1: “Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the reference percentage value of presence condition.備考2.“○”係指該項限用物質之百分比含量未超出百分比含量基準值。Note 2: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.備考3.“-”係指該項限用物質為排除項目。Note 3: The “-” indicates that the restricted substance corresponds to the exemption.
