产品类型	视频展台（实物摄像机）
品牌	AVerMedia
型号	M11 (M11-8MV)
传感器	CMOS 1/3.06英寸，800万像素
显示帧率	最高60帧/秒
最大拍摄区域	A3 (420毫米 × 315毫米)
变焦	数字20倍
对焦	自动和手动
视频输出	HDMI, VGA, USB
输出分辨率	HDMI：1920×1080、1280×720、720×480；VGA：同上；USB：最高3168×2376
图像模式	彩色、黑白、负片
照明	内置LED灯
麦克风	内置麦克风
存储	micro SD卡（FAT32，最大32GB）和USB闪存盘（FAT32，最大32GB）
附加功能	画中画、并排显示、注释、幻灯片放映、视频录制、图像捕捉
电源	5V直流，1A，通过mini USB供电（不含电源适配器）
功耗	4.5W（灯亮），4W（灯灭）
尺寸（展开）	360.4毫米（高）× 116.7毫米（宽）× 303.4毫米（深）
尺寸（折叠）	296.1毫米（高）× 116.7毫米（宽）× 143.1毫米（深）
净重	0.83千克
毛重	1.301千克
附带软件	AVerTouch（可下载）
兼容性	通过USB连接PC和Mac

常见问题 - M11 AVERMEDIA

如何连接视频展台的电源？

将附带的USB线连接到M11-8MV的mini USB/电源端口，然后连接到USB 5V/1A电源适配器（不含）并插入墙插。启动时，指示灯会闪烁红色。

是否可以在没有市电的情况下，仅通过PC使用视频展台？

可以，您可以将USB线直接连接到笔记本电脑或台式机的USB端口。此时设备由USB总线供电，但前提是端口提供5V/1A。

HDMI支持的输出分辨率有哪些？

支持的HDMI分辨率有：1920×1080、1280×720和720×480。

如何使用M11进行屏幕截图？

在仅电源模式（OSD菜单 > 设置 > USB转PC > 电源）下，按下专用于图像捕获的组合键（具体位置请参阅手册）。捕获的图像将保存到SD卡或USB闪存盘上。

如何录制视频？

切换到仅电源模式，然后按住AF键3秒开始录制。再次按3秒停止。视频将存储到SD卡或USB闪存盘上。

支持哪些存储卡格式？

视频展台支持格式化为FAT32的micro SD卡和USB闪存盘，最大容量为32GB。

如何恢复出厂设置？

同时按下对应恢复出厂设置的组合键（请参阅手册中的“组合键”部分）。会出现确认消息。

AVerTouch软件是必需的吗？

不，视频展台可通过OSD菜单和按键独立工作。AVerTouch允许通过电脑使用高级功能（注释、画中画、并排显示）。请从AVer网站下载。

如何清洁设备？

清洁前请断开设备电源。使用柔软的干布。不要使用化学品或研磨剂。避免任何液体进入设备内部。

哪里可以找到备件或进行维修？

请联系经销商或通过网站 https://fr.avereurope.com/technical-support 联系AVerMedia技术支持。保修涵盖制造缺陷，但保修期外的维修必须由授权技术人员进行。

用户手册 M11 AVERMEDIA

Instruction Manual | 安装指南

取扱説明書 | Bedienungsanleitung

Manuel d'instructions | Manual de instrucciones Manuale di istruzioni

English....1

繁體中文....28

日本語....55

Deutsch....83

Français....110

Español....138

Italiano....166

Package Contents

請確定包裝中附有下列項目的物品。如有缺少的項目，請與你的經銷商連絡。

M11-8MV 機體

按鍵功能
	■開啟/關閉LED燈■長按3秒呼叫OSD選單。
	放大影像。
	縮小影像。
	■旋轉0°或180°■長按3秒可暫停螢幕影像。要解除,再長按3秒。
	■自動對焦。■長按3秒開始錄影。停止錄影,再次長按AF鍵3秒。
	電源開啟/關閉。

OSD 模式功能按键

按鍵 功能
	■ 回到上一選單頁面。■ 離開 OSD 選單。
	往上移動(選擇項目)。
	往下移動(選擇項目)。
	確認選擇。

複合鍵功能說明

同時按下按鈕可執行特定功能。

按鍵 功能
+	恢復到出廠預設值。
+	螢幕截圖。

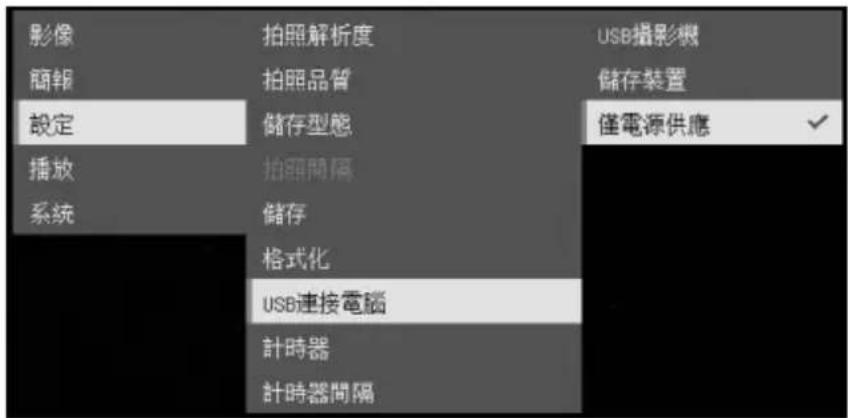

[註] 當操作錄影和螢幕截圖時，請將 USB 連接電腦設定為「僅電源供應」模式。

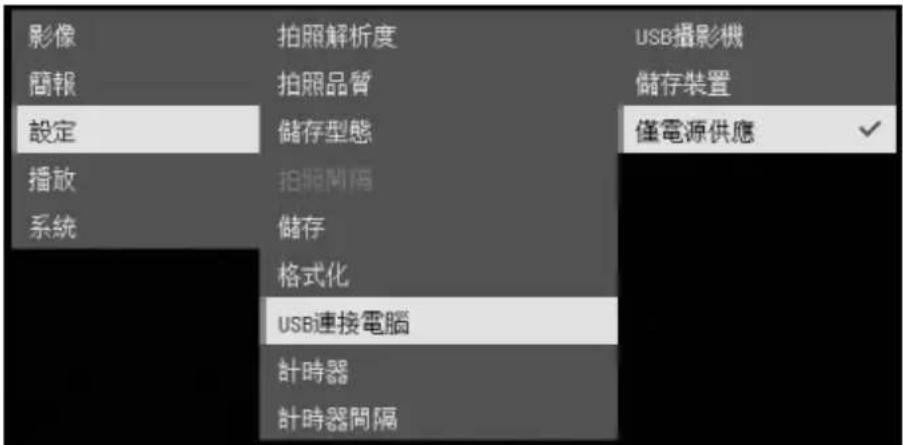

影像 簡報 設定 播放 系統 拍照解析度 拍照品質 儲存型態 拍範間隔 儲存 格式化 USB連接電腦 計時器 計時器間隔 USB攝影機 儲存裝置 僅電源供應

狀態燈號

電源	綠燈恆亮:已啟動紅燈恆亮:待機中紅燈閃爍:攝影機啟動中

設備連接

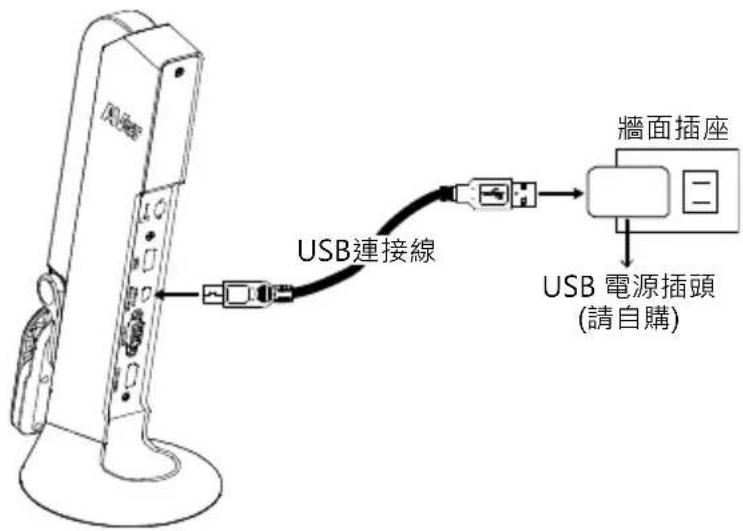

連接到牆上電源

1 插上電源並啟動 M11-8MV。

USB連接線 牆面插座 USB 電源插頭 (請自購)

[註]

■ 將包裝內的 USB 連接線與 USB 電源插頭(請自行購買)連接，然後一端連接到 M11-8MV 上的 USB/Power 埠，另一端插到牆面電源插座上。
■ 請購買規格 5V/1A 的 USB 電源插頭跟 USB 連接線連接，並連接到牆面電源插座上。
■ 當實務攝影機啟動時，狀態燈號為紅燈閃爍。

透過電腦/筆記型電供電

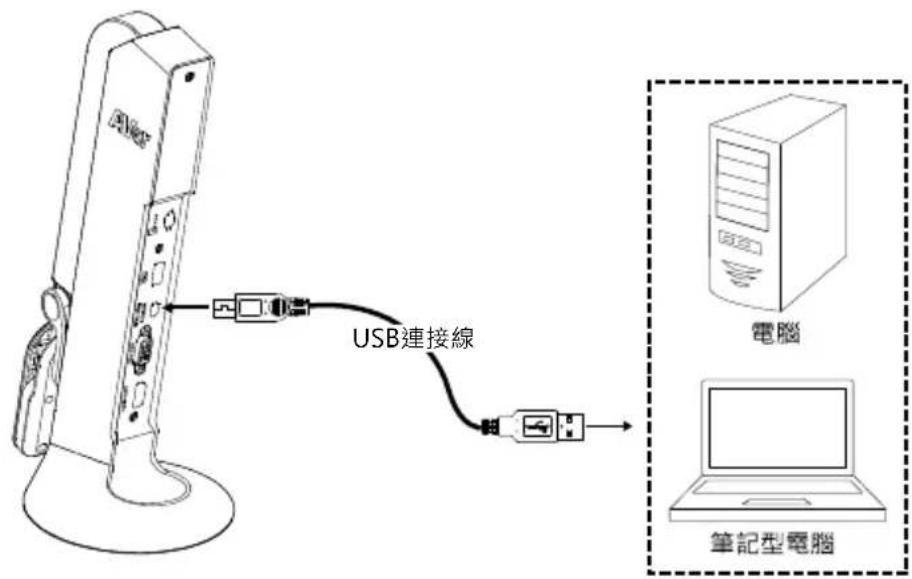

1 透過 USB/Power 埠與電腦/筆記型電腦連接。

USB連接線 電腦 筆記型電腦

[註]

■ 將包裝內的 USB 連接線與 M11-8MV 上的 USB/Power 埠連接，另一端連接到電腦/筆記型電腦的 USB 埠。
■ 當實務攝影機啟動時，狀態燈號為紅燈閃爍。
■ M11-8MV 的 USB 電源需求是 USB 5V/1A。
■ 使用儲存、格式化、拍照、錄影和播放功能，請將 USB 連接電腦設定為「僅電源供應」模式。

影像 簡報 設定 播放 系統 拍照解析度 拍照品質 儲存型態 拍照間隔 儲存 格式化 USB連接電腦 計時器 計時器間隔 USB攝影機 儲存裝置 僅電源供應

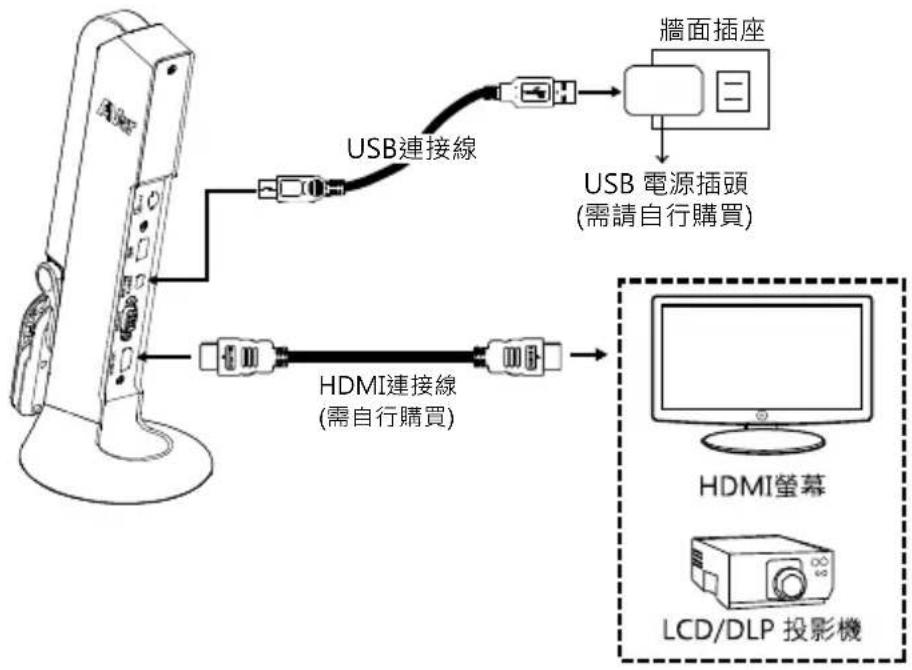

HDMI 連接

1 透過 HDMI 輸出埠將 M11-8MV 與 HDMI 輸出顯示設備連接。


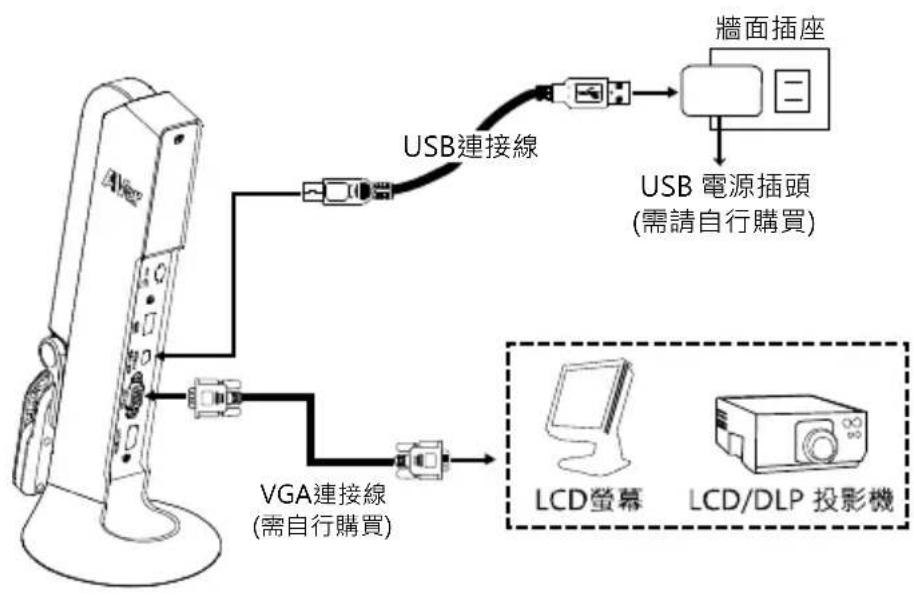

VGA 連接

1 透過 VGA 輸出埠將 M11-8MV 與 VGA 輸出顯示設備連接。

USB 連接

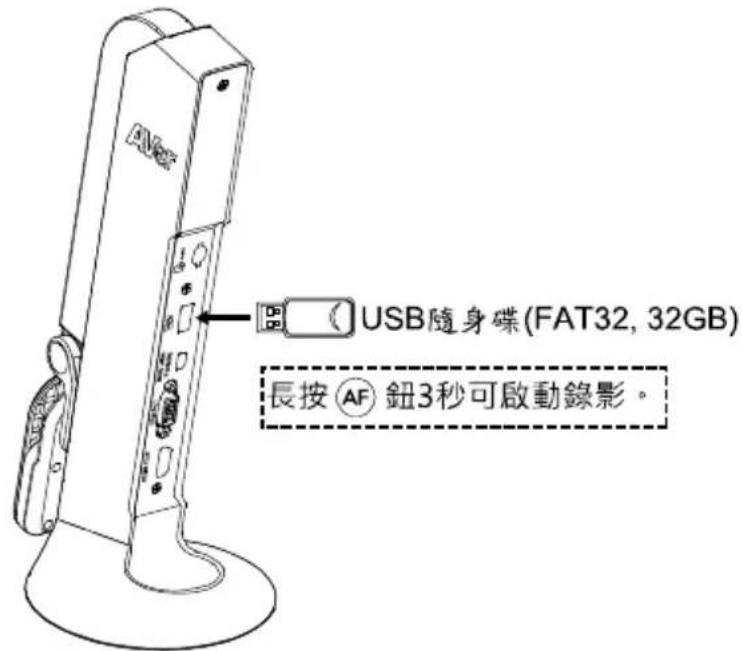

1 將 USB 隨身碟插到 M11-8MV 上的 USB 埠，可用於儲存螢幕截圖和錄影檔案。

USB隨身碟(FAT32, 32GB) 長按 AF 鈕3秒可啟動錄影。

[註]最大可支援的 USB 隨身碟容量為 32G (FAT32)。

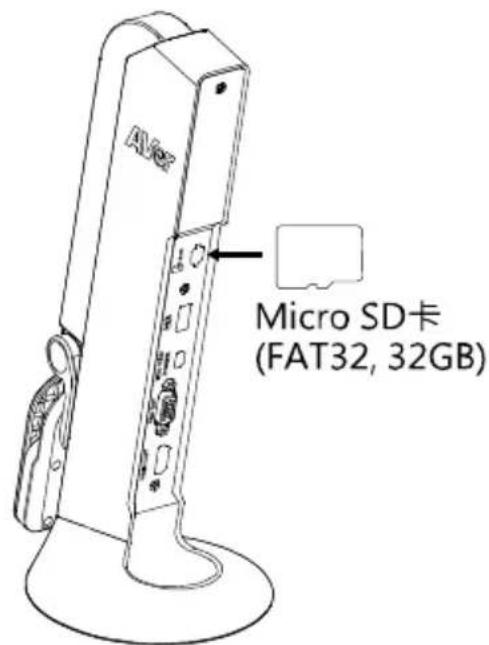

安裝 Micro SD 卡

1 將 Micro SD 卡插到 SD 卡插槽內。

Micro SD卡 (FAT32, 32GB)

[註]

■ Micro SD 卡可儲存螢幕截圖和錄影檔案。

■ 最大可支援的 Micro SD 卡容量為 32G (FAT32)。

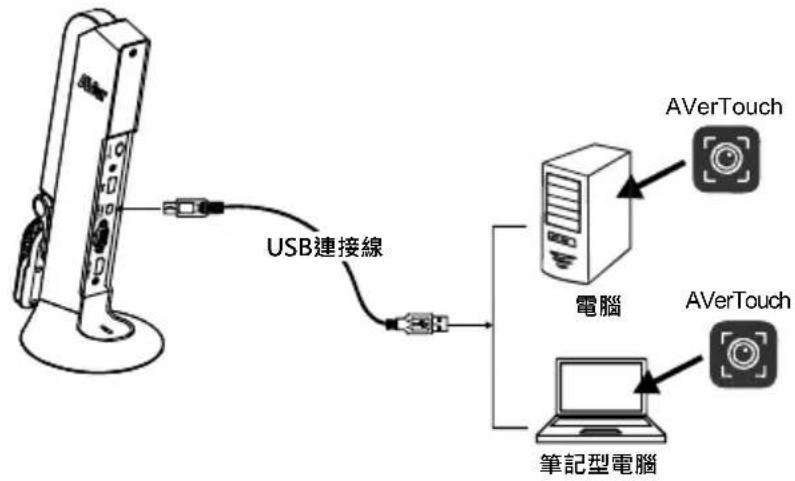

透過 AVer Touch 操作實務攝影機

1

將 M11-8MV 與電腦/筆記型電腦連接，並安裝 AVerTouch 軟體。

[註]

■ 請在下面網址下載 AVerTouch 軟體：
https://presentation.aver.com/download-center/

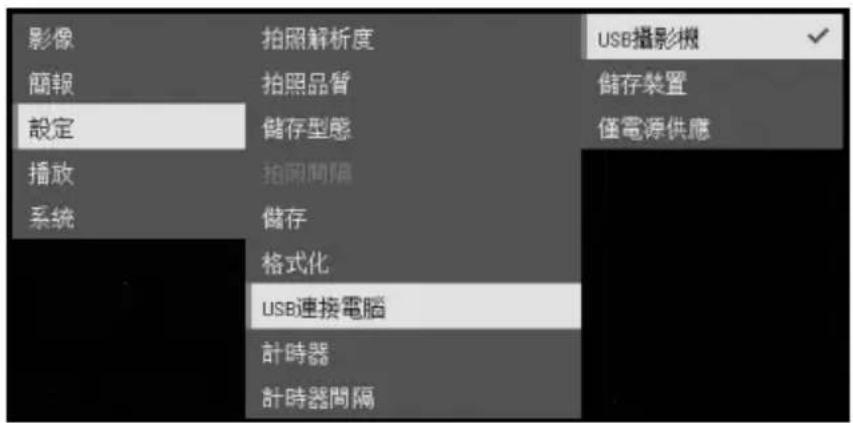

■ 請將實務攝影機模式設定為「USB 攝影機」。請到 OSD 選單中選擇「設定」 > 「USB 連接電腦」 > 「USB 攝影機」。

影像 簡報 設定 播放 系統 拍照解析度 拍照品質 儲存型態 拍照間隔 儲存 格式化 USB連接電腦 計時器 計時器間隔 USB攝影機 儲存裝置 僅電源供應

2

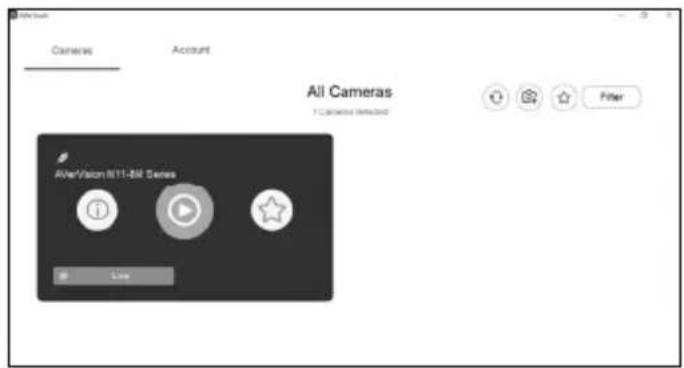

選擇 連接到實務攝影機。

AVarVision All Cameras I: Cameraset version AVarVision 811-8M Series i i Lia

簡報模式(即時)

[註]使用簡報模式的註釋或子母畫面/畫面並排功能前，須先將攝影機設定在僅電源供應模式。請到 OSD 選單中選擇「設定」>「USB 連接電腦」>「僅電源供應」。

註解

使用者能夠在單張影像的即時（預覽）模式下，使用註解功能；將 USB 滑鼠連接至 M11-8MV 的 USB 埠，便可以在所擷取影像上繪製直線或自由形式的曲線。

1. 將滑鼠連接至 M11-8MV 的 USB 埠。

AVX USB滑鼠

1. 請到 OSD 選單中選擇「簡報」>「註釋」。

影像	子母畫面
簡報	畫面並排
設定	註釋
播放
系統

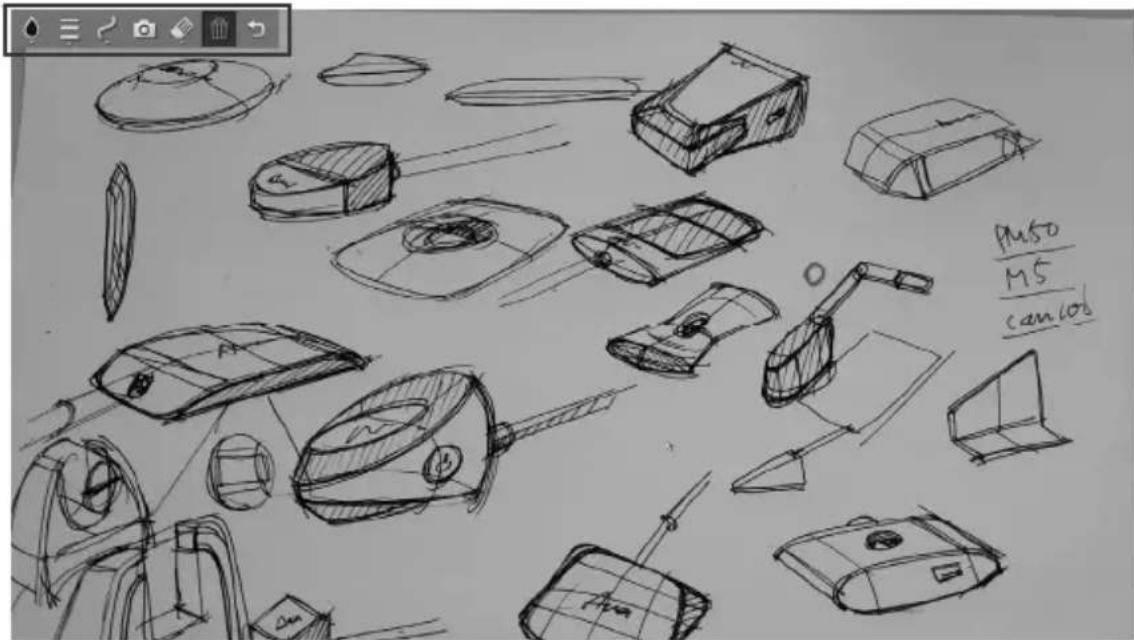

1. 在即時畫面中，點擊滑鼠右鍵，叫出註解列。

Pus0 M5 cam106

按鍵		功能
	調色盤	選擇線條顏色。
	線條粗細	選擇線條粗細。
	線條	選擇直線、手繪,或圖形以進行繪製。
	擷取	使用註解擷取影像,並將其另存為新檔案。
	橡皮擦	此選項可刪除任何所接觸到的部分註解,或刪除所有註解。
	刪除	清除畫面上的所有註解。
	返回	退出註解列。

子母畫面功能

選擇縮圖播放畫面的位置，在畫面的角落顯示出縮圖播放畫面，從 SD 記憶卡中叫出擷取影像。

1. 在攝影機模式下，長按 按鍵 3 秒鐘，叫出 OSD 選單。
2. 使用 🔒 和 🔒 按鍵，移至「簡報」>「子母畫面」。按 AF 確認選擇。
3. 選擇縮圖播放畫面的顯示位置-左上、右上、左下或右下。按 AF 確認選擇。

影像	子母畫面	左上
簡報	畫面並排	右上
設定	註釋	左下
播放		右下
系統

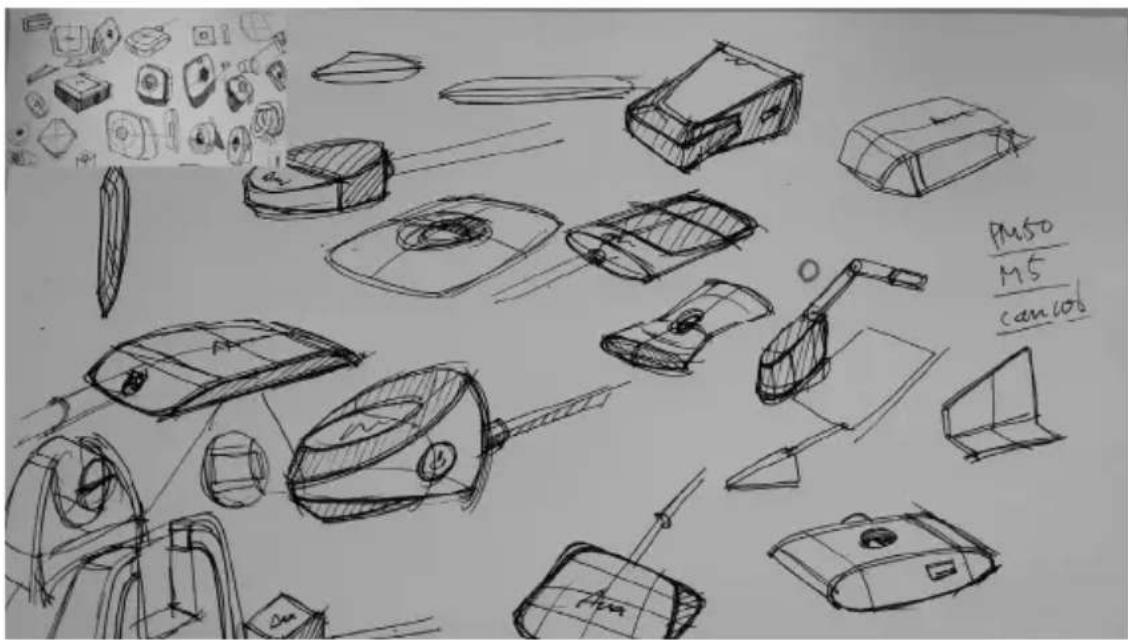

1. 子母畫面顯示畫面如下所示。

Pus0 M5 cam106

多重畫面功能

選擇擷取影像的位置，在畫面上顯示所擷取影像，從 SD 記憶卡中叫出擷取影像。

1. 在攝影機模式下，長按 按鍵 3 秒鐘，叫出 OSD 選單。
2. 使用⊕和⊖按鍵，移至「簡報」＞「多重畫面」。按AF確認選擇。
3. 選擇縮圖播放畫面的顯示位置-左上、右上、左下或右下。按 AF 確認選擇。

影像	子母畫面	上
簡報	畫面並排	下
設定	註釋	左
播放		右
系統

1. 使用 + 和 按鍵，從清單中選擇所擷取影像。

Puto M5 canio6 0009/0008

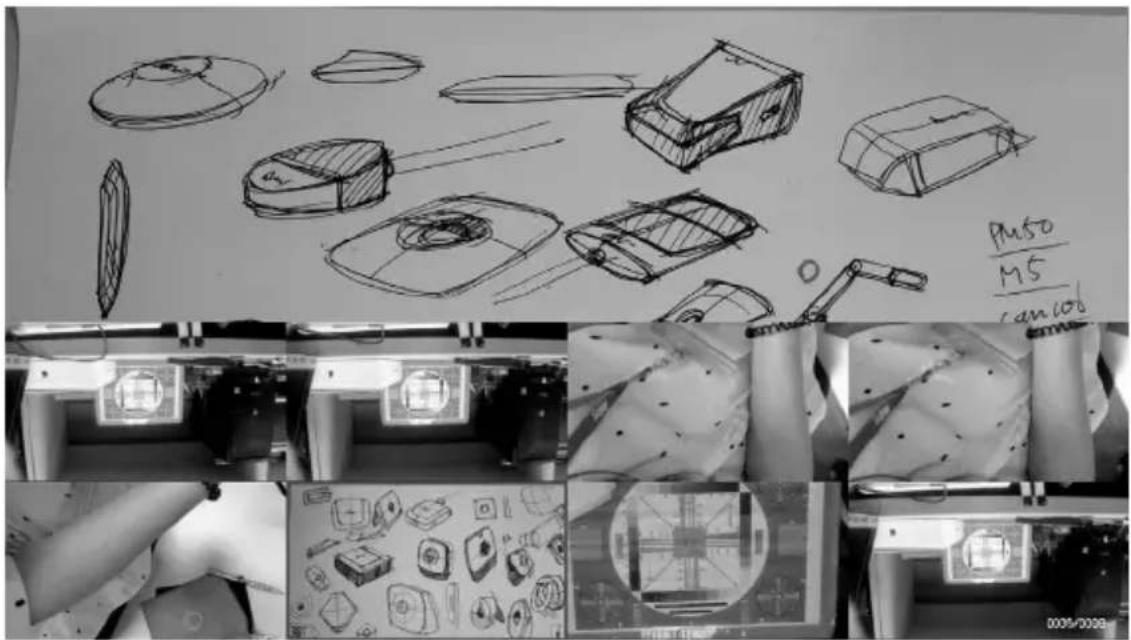

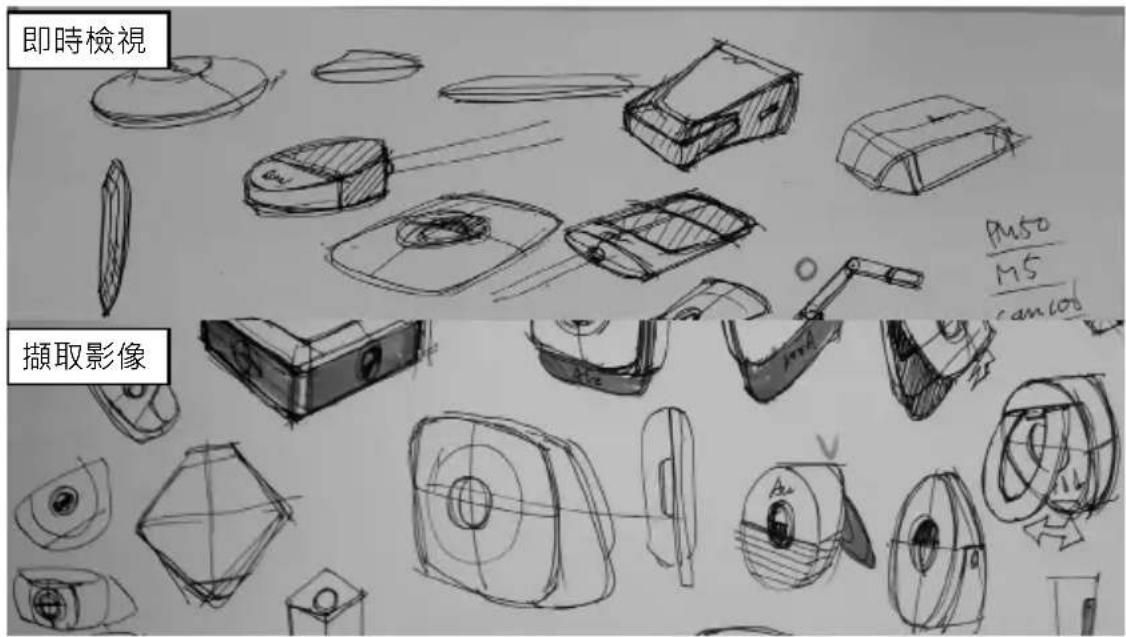

1. 多重畫面顯示畫面如下所示（多重畫面位於下方位置）。使用⊕和⊖按鍵，可以將所擷取影像上下移動以利檢視。

即時檢視 擷取影像 Pus0 MS cam106

播放模式

可瀏覽螢幕截圖和錄影檔案。

切换到播放模式

1. 在攝影機模式下，長按 📞 鈕 3 秒呼叫出 OSD 選單。

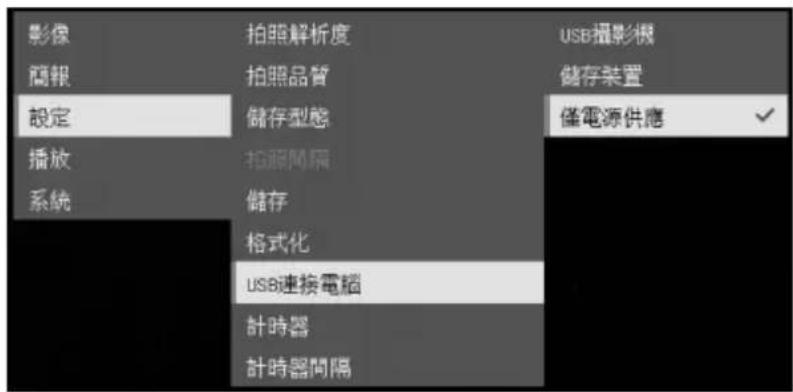

2. 使用 ⚠ 和 ⚠ 鈕來選擇「設定」> 「USB 連接電腦」> 「僅電源供應」。

影像 簡報 設定 播放 系統 拍照解析度 拍照品質 儲存型態 拍照間隔 儲存 格式化 USB連接電極 計時器 計時器間隔 USB攝影機 儲存裝置 僅電源供應

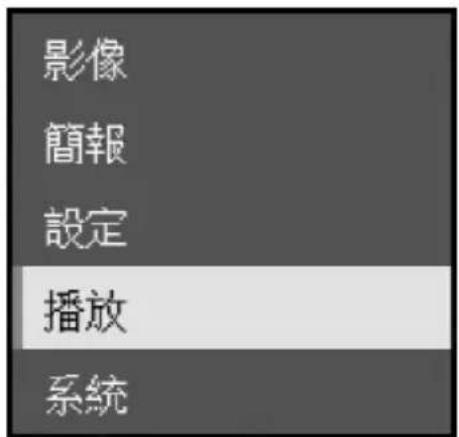

1. 使用 🎯、和 鈕來選擇「播放」選項。
2. 然後按 AF 鈕確認，會切換到播放模式。
3. 在播放模式，使用 + 和 + 鈕來選擇要播放的照片或影片。要播放影片，按 AF 鈕開始播放。要暫停播放，再次按 AF 鈕。按 鈕停止播放。

影像 簡報 設定 播放 系統

OSD 模式功能按鍵

按鍵 功能
	回到上一選單頁面。
	往上移動(選擇項目)。
	往下移動(選擇項目)。
	確認選擇。

播放模式功能按键

按鍵 功能
	■ 照片或影片選擇
	■ 當播放影片時往前快轉。
	■ 當播放影片時快速倒轉。
	放大。
	縮小。
	■ 播放影片。
	■ 播放影片時,長按可暫停。
	停止播放影片。

幻燈片

在自動投影片播放中顯示所有拍攝的靜態圖片。視訊檔將會跳過。

幻燈片

間隔

儲存

刪除文件

刪除全部

返回相機

間隔

設定顯示下一張圖片之前的間隔時間。 長度可以設定至最長 120 秒。

幻燈片 + 間隔 1 sec 儲存 - 刪除文件 刪除全部 返回相機

儲存

選擇影像來源。

幻灯片 内建 间隔 SD配拖卡 储存 MSP随身读 删除文件 删除全部 返回相模

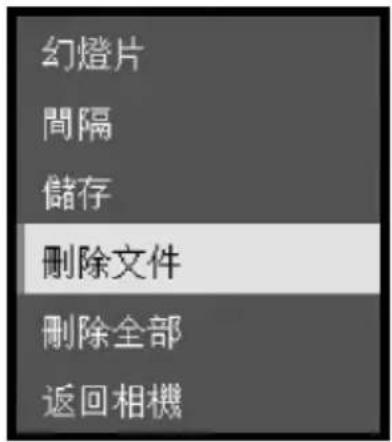

删除文件

永久刪除所選擇記憶來源中的資料。選擇「是」刪除所選資料，選擇「否」則會取消刪除資料。

刪除這個檔案 確定要執行動作嗎？ 刪除這個檔案？ 是 否

幻燈片 間隔 儲存 刪除文件 刪除全部 返回相機

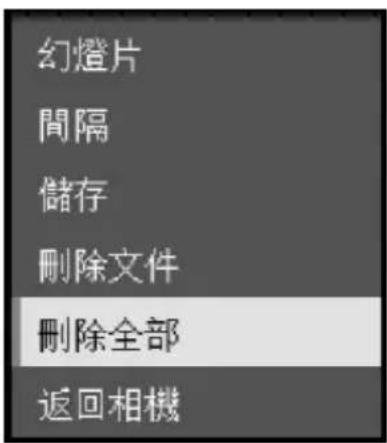

删除全部

永久刪除所選擇記憶來源中的所有資料。選擇「是」刪除所選資料，選擇「否」則會取消刪除資料。

刪除所有檔案 確定要執行動作嗎？ 刪除裝置中所有檔案？ 是 否

幻燈片 間隔 儲存 刪除文件 刪除全部 返回相機

註解

使用者能夠在單張影像播放模式下，使用註解功能；將 USB 滑鼠連接至 M11-8MV 的 USB 埠，便可以在所擷取影像上繪製直線或自由形式的曲線。

[註]註解功能並不支援影片檔案。

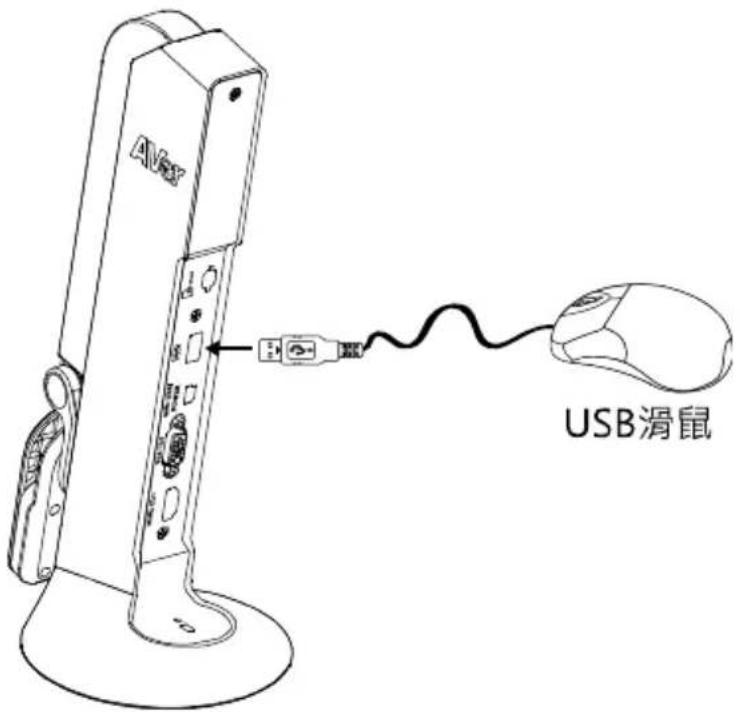

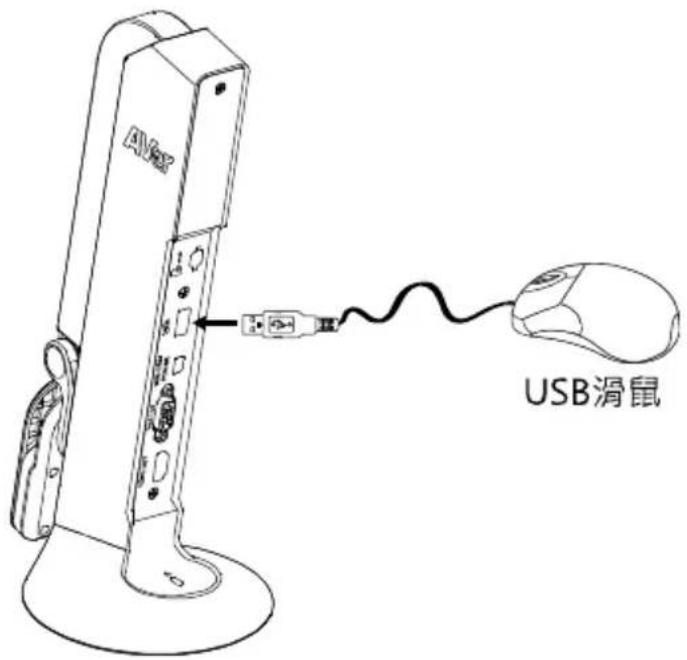

1. 將滑鼠連接至 M11-8MV 的 USB 埠。

USB滑鼠

1. 按①叫出 OSD 選單。
2. 選擇「播放」。

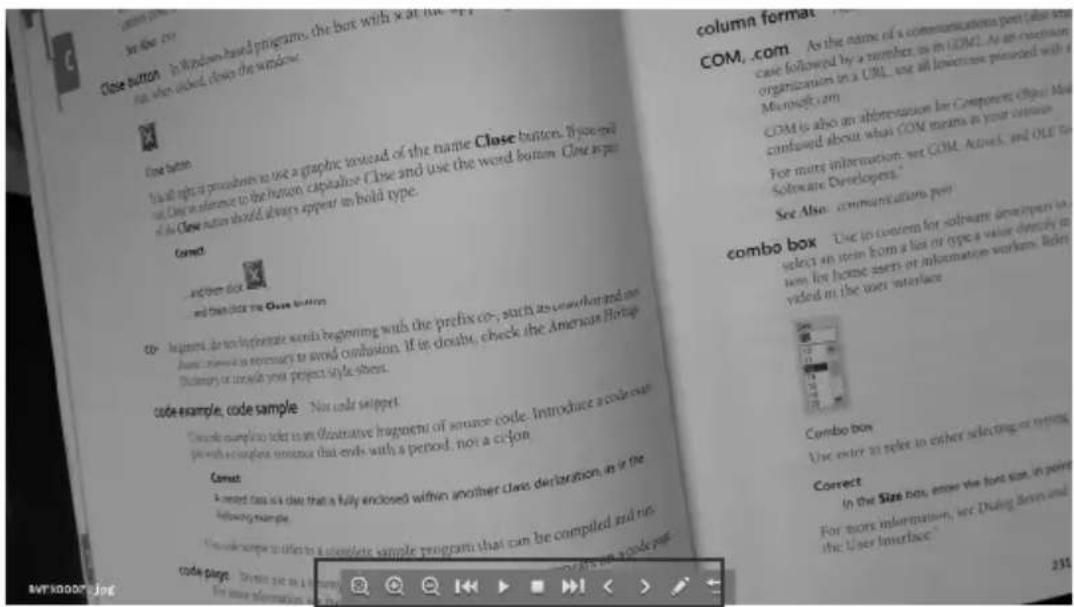

3. 選擇影像並顯示播放工具列。或是點擊滑鼠右鍵，叫出播放工具列。

按鍵功能
	將影像上、下、左、右移動。選擇 展開方向按鍵。
	放大影像
	縮小影像
	快速倒轉
	開始播放影片
	停止播放影片
	快速快轉
	轉至下一個或返回上一個影像或檔案
	切換至註解功能。
	返回影像或檔案清單

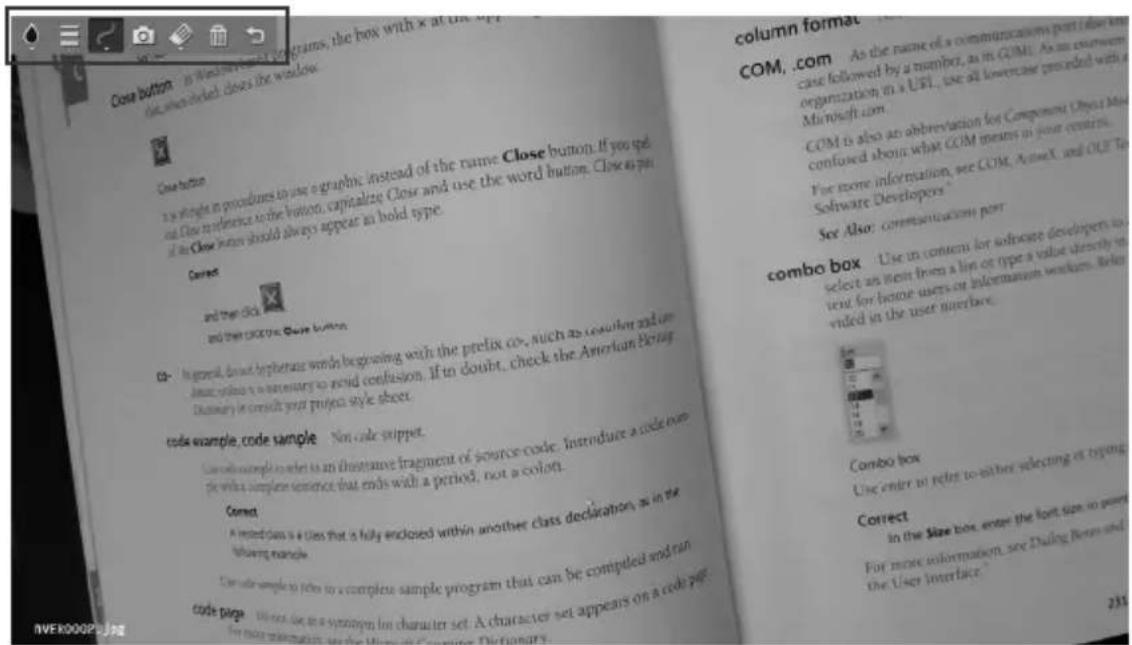

5. 若要切換至註解模式，請在播放工具列上選擇

按鍵		功能
	調色盤	選擇線條顏色。
	線條粗細	選擇線條粗細。
	線條	選擇直線、手繪,或圖形以進行繪製。
	擷取	使用註解擷取影像,並將其另存為新檔案。
	橡皮擦	此選項可刪除任何所接觸到的部分註解,或刪除所有註解。
	刪除	清除畫面上的所有註解。
	返回	返回播放工具列。

使用 M11-8MV

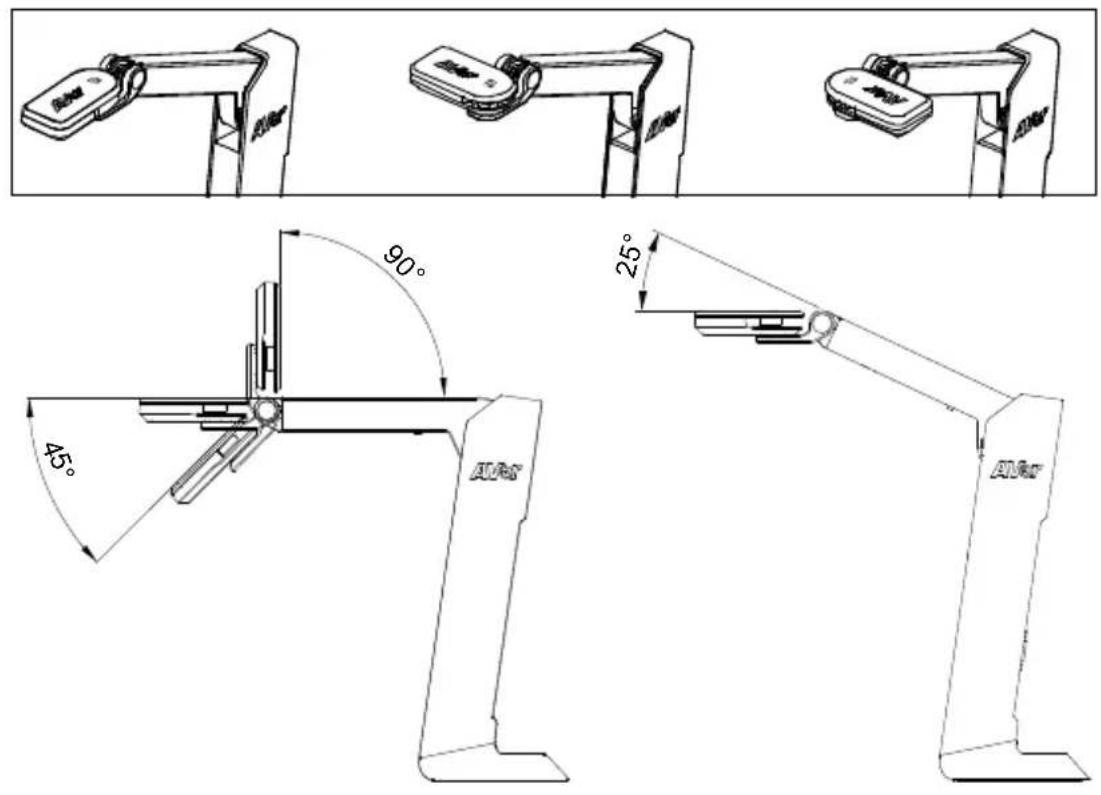

鏡頭角度

請照圖中所示旋轉鏡頭。

[注意] 為免損傷鏡頭，請將手抓在鏡頭的兩側來旋轉。

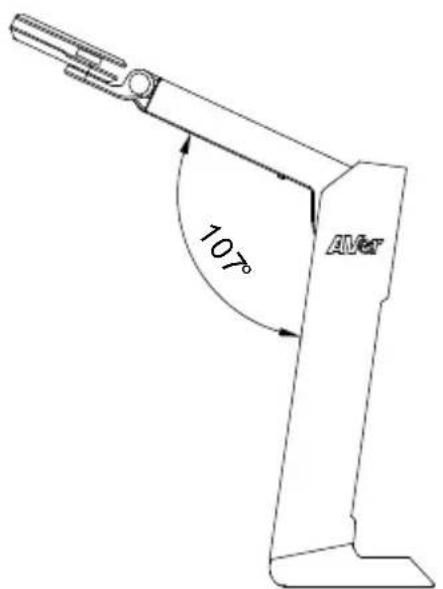

機身使用角度

[注意]為免損傷攝影機，請勿將手臂角度展開超過107°。

107° AVer

繁體中文-49

拍攝範圍

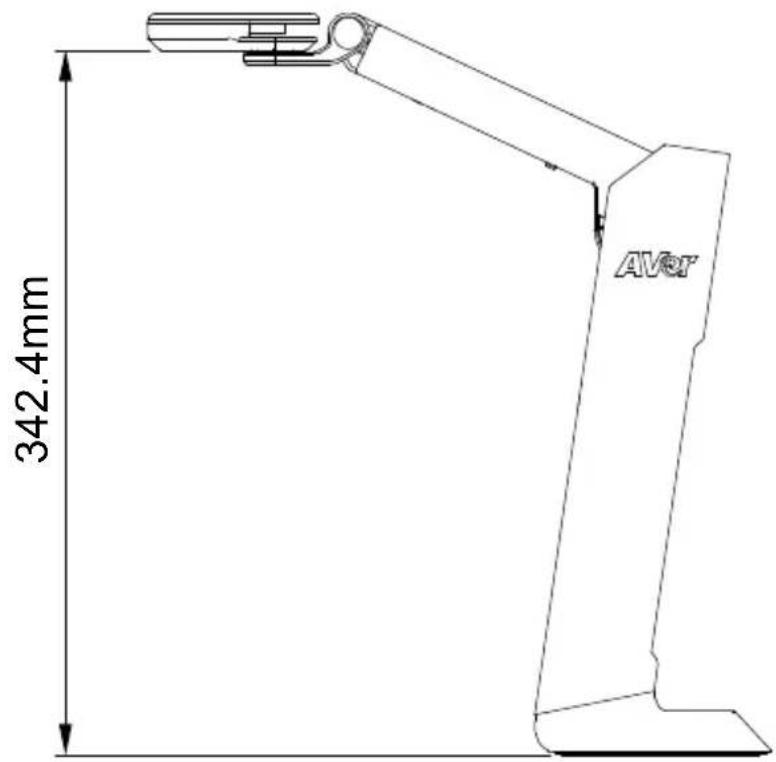

當鏡頭高度位於 342.4mm 時，此拍攝區域可觀賞最大範圍在 A3 內。

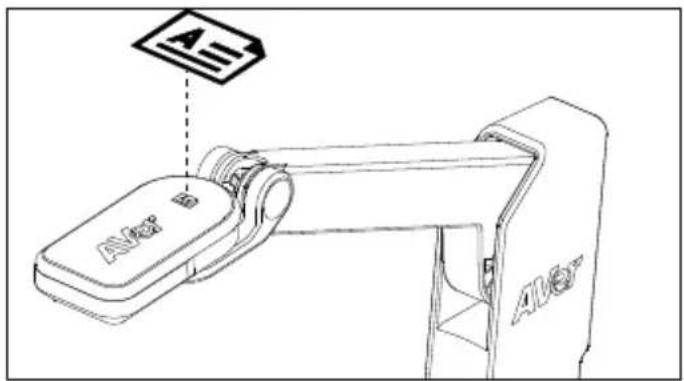

位於鏡頭上方的圖示可幫助使用者在擺放投射物體的位置為正方位。

A B AVX AVX+

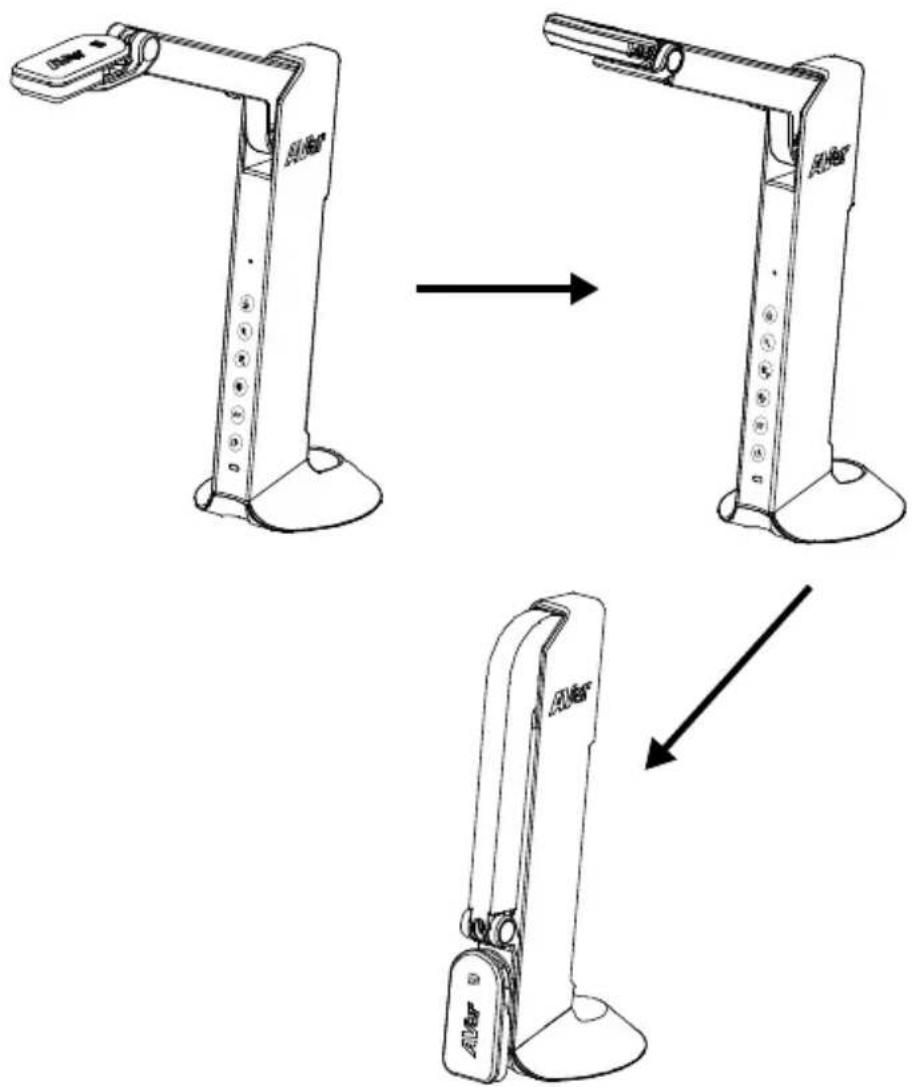

收納 M11-8MV

感應器 1/3.06" CMOS
有效畫素 8MP
畫格速率 60 fps (最高)
影像模式 最佳/高品質/一般
效果 彩色/黑白/負片
對焦 自動/首甕
拍攝範圍 A3 · 420mm(H) * 315mm(V)
縮放倍數 20 倍數位縮放
電源 Mini-USB in, 5V/1A
耗電量	4.5 Watts(開燈)4 Watts(關燈)
USB Bus Power 有, 透過 mini-USB port
頂燈 LED 燈
USB	USB2.0 Type-A x1 (< 5V/0.1A, USB 隨身碟 FAT32, 32GB)USB Type mini-B x 1(電源)
USB 輸出	3168 x 2376、1920 x 1080、1280 x 720、1024 x 768、800 x 600、640 x 480
HDMI 輸出 1920 x 1080、1280 x 720、720 x 480
VGA 輸出 1920 x 1080、1280 x 720、720 x 480
影像截取 120 張(2 megapixel)
內建麥克風 有
Micro SD 卡插槽 FAT	32,32GB
使用時 360.4mm(高)	x 116.7mm(寬) x 303.4mm(長)
收起後 296.1mm(高)	x 116.7mm(寬) x 143.1mm(長)
淨重	1.83 磅(0.83 公斤)
重量 2.87 磅(1.301 公斤)
軟體支援 AVerTouch

警告

■ 為降低火災或觸電風險，請勿將本產品暴露在雨中或潮濕環境中。如果對產品進行任何未經授權的修改，保固將無效。
■ 請勿使機器掉落或受到撞擊。
■ 請使用正確的電源電壓以避免損壞機器。
■ 請勿將機器放在容易被踩到電源線的地方，否則可能會導致電源線或插頭磨損或損壞。

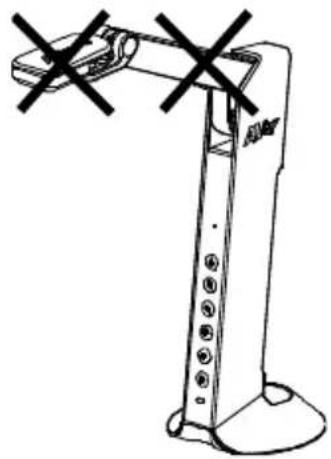

■ 請用雙手握住機器底部以移動機器。請勿抓住鏡頭或機械臂來移動機器。

■ 請勿往左右相反方向拉扯機械臂和機器本體。

對於產品品質、效能、適銷性或特定用途之適用性，本文件內容皆不代表任何明示或暗示保固或陳述。本文資訊經過仔細詳查，內容可靠無誤；雖然如此，若有任何錯誤，恕不負責。本文所含資訊如有變更，恕不另行通知。若因使用或不當使用本產品或本文，導致任何直接、間接、特殊、意外或後續損害，即使本公司已事先告知此類損害之可能性，亦不負任何賠償責任。

商標

AVer 為圓展科技股份有限公司之商標。因本內容之描述出現的商標分屬個別公司所有且均受智慧財產權相關法令保護。本文內所有提及之產品或企業名稱僅供識別與說明用途，且為各自擁有者之商標或註冊商標。

著作權

©2020 圓展科技 版權所有

本內容相關權利係圓展科技股份有限公司所有，任何人未得事先書面同意不得就本內容為一部或全部之重製、改作、或任何型式之散布行為。圓展科技股份有限公司保留變更產品規格及內容的權利無須另為通知。

資訊

技術問題、技術支援、軟體和使用指南下載，請連結下面網址：

文件/檔案/軟體下載：http://presentation.aver.com/download-center/

技術支援：https://aver.com/technical-support

連絡資訊

圓展科技股份有限公司

新北市 236 土城區大安路 157 號 8 樓

電話：[phone]

http://tw.aver.com

警告使用者

這是甲類的資訊產品,在居住的環境中使用時,可能會造成射頻干擾,在這種情況下,使用者會被要求採取某些適當的對策

單元Unit	限用物質及其化學符號
	鉛Lead(Pb)	汞Mercury(Hg)	鎘Cadmium(Cd)	六價鉻Hexavalent chromium( Cr^+6 )	多溴聯苯Polybrominated biphenyls(PBB)	多溴二苯醚Polybrominate d diphenyl ethers (PBDE)
電路板及零組件(電子料或電機料...等)	- ○	○ ○ ○	○
塑膠組件(外殼或導電泡棉...等)	○ ○	○ ○ ○	○
金屬組件(鐵殼或鐵條或螺柱...等)	- ○	○ ○ ○	○
配件(電源供應器或遙控器或電纜線...等)	- ○	○ ○ ○	○
紙製品及包裝件(紙盒或手冊或泡殼...等)	○ ○	○ ○ ○	○
備考1. “超出0.1 wt %”及“超出0.01 wt %”係指限用物質之百分比含量超出百分比含量基準值。Note 1: “Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the reference percentage value of presence condition.備考2. “○”係指該項限用物質之百分比含量未超出百分比含量基準值。Note 2: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.備考3. “-”係指該項限用物質為排除項目。Note 3: The “-” indicates that the restricted substance corresponds to the exemption.
