AVerVision M5 - 扫描仪 AVERMEDIA - 免费用户手册

产品类型	文档扫描仪和展示台
品牌	AVerMedia
型号	AVerVision M5
传感器	CMOS 1/3.2英寸，800万像素
最大分辨率	3264 x 2448 像素
最大帧率	60 帧/秒 (1920x1080)，15 帧/秒 (3264x2448)
覆盖范围	最大A3 (420 x 315 毫米)
数字变焦	最大16倍
对焦	自动（按钮）/ 手动（软件）
内置LED灯	有，3级可调 + 关闭
内置麦克风	有
连接性	USB 2.0（供电和数据）
电源	USB 2.0，5 V / 0.5 A
功耗	1.7 W（灯亮），1.3 W（灯灭）
工作尺寸	313.4 x 108.6 x 370.0 毫米
折叠尺寸	115.9 x 108.6 x 323.6 毫米
净重	0.78 千克
毛重	1.1 千克
附带软件	AVerTouch
工作条件	温度 0 至 +40°C，湿度 10 至 90%
存储条件	温度 -30 至 +60°C，湿度 10 至 90%
附带配件	USB线，保修卡
安全须知	避免接触水，不要用力拉机械臂
维护	用柔软干布清洁

常见问题 - AVerVision M5 AVERMEDIA

如何使用M5拍摄静态图像？

按下拍摄按钮1秒。图像通过AVerTouch软件保存。

如何录制视频？

按下拍摄按钮3秒开始录制，再次按下3秒停止。

如何调节对焦？

短暂按下AF按钮进行自动对焦。您也可以使用软件进行手动对焦。

如何打开LED灯？

按下LED按钮1秒。每次按下切换亮度：1、2、3，然后关闭。

如何旋转图像？

按下LED按钮3秒，图像旋转180度。

可用的分辨率有哪些？

分辨率包括3264x2448、1920x1080、1280x1024、1280x720、1024x768、800x600、640x480等。

摄像头覆盖多大范围？

在350毫米高度时，可覆盖A3纸张（420x315毫米）。

如何将M5连接到电脑？

将附带的USB线连接到电脑的USB 2.0端口。设备会自动识别。

在哪里下载AVerTouch软件？

请访问https://www.avereurope.com/download-center下载软件。

摄像头无法工作怎么办？

检查USB连接，确保线缆无损坏，并重启电脑。

用户手册 AVerVision M5 AVERMEDIA

AVerTouch 軟體、技術問題和訓練影片，請連結下面網址：https://www.aver.com/download-center

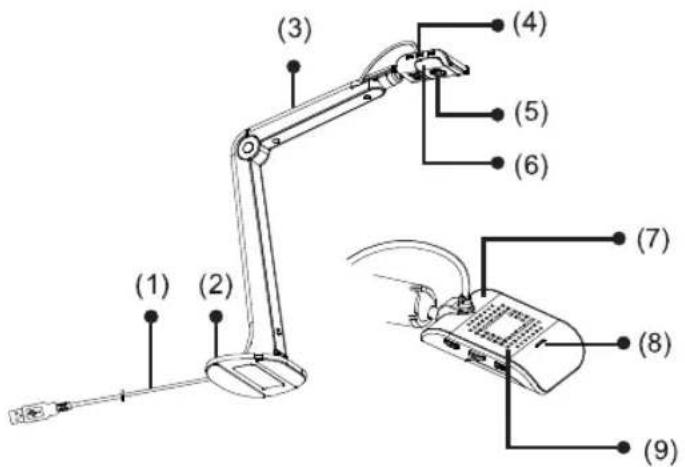

硬體介紹

(1) USB 2.0 連接線
(2) 底座
(3) 機械臂
(4) 拍照/自動對焦/LED燈按鍵

	■搭配 AVerTouch 按 1 秒擷取影像。■搭配 AVerTouch 長按 3 秒開始錄影。停止錄影,搭配 AverTouch 再次長按 3 秒。
	■按 1 秒自動對焦。
	■按 1 秒調整 LED 燈亮度。按第一次:亮燈(亮度 1)。按第二次:亮燈(亮度 2)。按第三次:亮燈(亮度 3)。按第四次:關燈。■長按 3 秒旋轉 180°。
+	搭配 AVerTouch 同時按下按鍵 1 秒可凍結。

(5) 攝影機鏡頭
(6) LED 燈
(7) 攝影機頭
(8) 狀態燈號 - 綠燈恆亮代表已啟動
(9) 内建麥克風

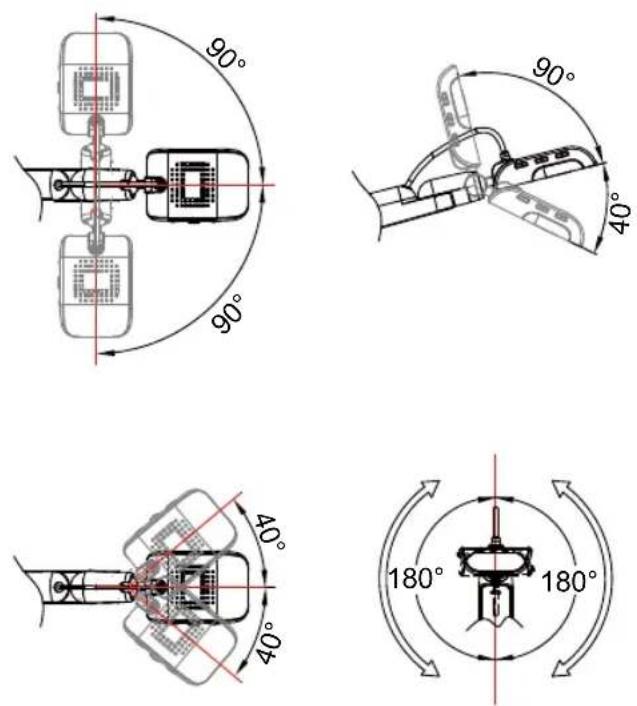

鏡頭角度

請照圖中所示旋轉鏡頭。

[注意] 為免損傷鏡頭，請將手抓在鏡頭的兩側來旋轉。

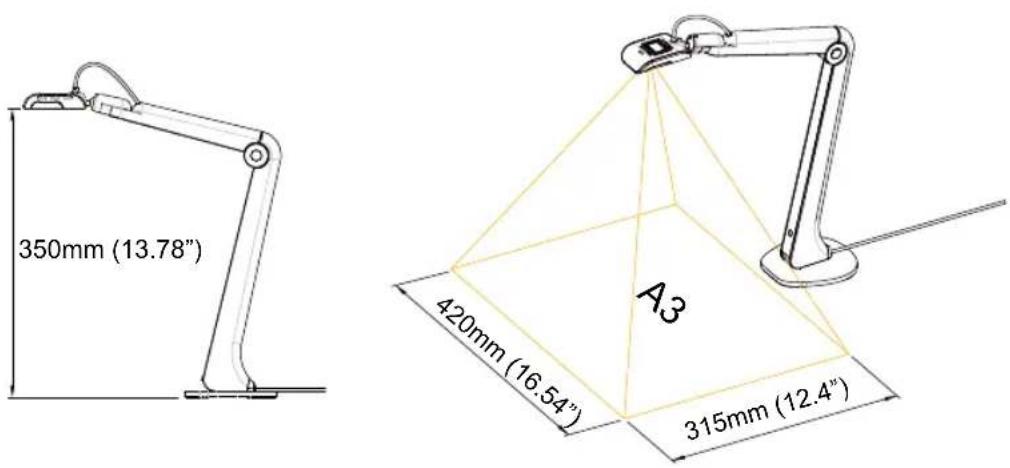

機身使用角度

[注意] 為免損傷攝影機，請勿將手臂角度展開超過 91.5°。

當鏡頭高度位於 350mm(13.78")時，此拍攝區域最大範圍可達 A3。

350mm (13.78") 420mm (16.54") A3 315mm (12.4")

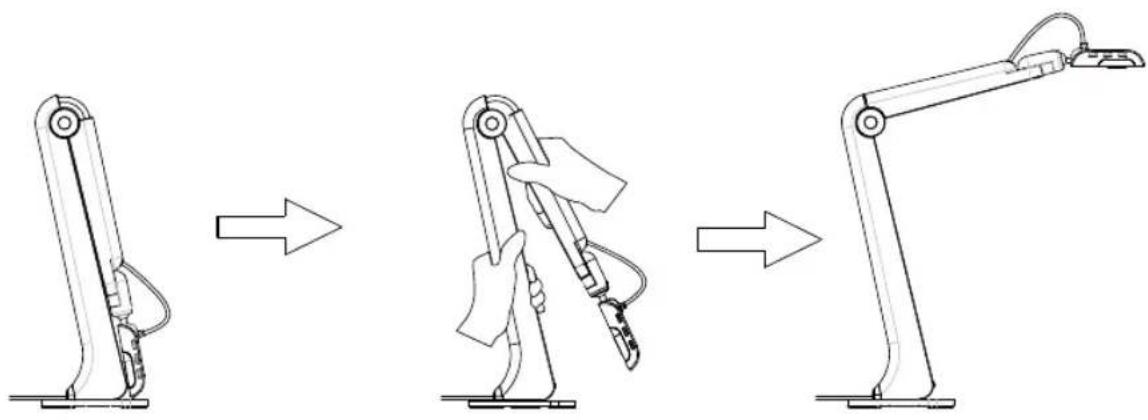

展開攝影機

[注意] 為免損傷攝影機頭，展開攝影機時請勿用手抓鏡頭。

鏡頭	1/3.2" CMOS
總畫素	800 萬畫素
顯示速率	最高 60fps @1920x1080 最高 15fps @3264x2448
解析度	3264x2448、1920x1080、1280x1024、1280x720、1024x768、800x600、640x480、640x360、320x240、320x184、320x180
對焦功能	自動(按鍵)/手動(搭配軟體)
文件照射範圍	大於 A3 尺寸 420mm x 315mm (16.53" x 12.4")
放大倍率	16 倍數位變焦(搭配軟體)
電源供應	USB 2.0, 5V/0.5A
耗電量	1.7Watts (開燈) 1.3Watts (關燈)
操作環境	溫度: 0°C ~ +40°C (+32°F ~ +104°F)** 濕度: 10% ~ 90%
儲存環境	溫度: -30°C ~ +60°C (-22°F ~ +140°F) 濕度: 10% ~ 90%
光源 LED
USB 連接埠	USB 2.0 (供電及連接電腦用)
麥克風 內建
操作產品尺寸(長 x 寬 x 高)	313.4mm x 108.6mm x 370.0mm (12.34" x 4.28" x 14.57")
摺疊產品尺寸(長 x 寬 x 高)	115.9mm x 108.6mm x 323.6mm (4.56" x 4.28" x 12.74")
淨重	0.78kg (1.72lbs)
重量	1.1kg (2.42lbs)
搭配軟體 AVerTouch

* 產品規格若有變更，恕不另行通知。
**LED 燈開啟時，操作溫度建議為 0°C \~ +35°C (32°F \~ +95°F)。

警告

■ 為降低火災或觸電風險，請勿將本產品暴露在雨中或潮濕環境中。如果對產品進行任何未經授權的修改，保固將無效。
■ 請勿使機器掉落或受到撞擊。
■ 請使用正確的電源電壓以避免損壞機器。
■ 請勿將機器放在容易被踩到電源線的地方，否則可能會導致電源線或插頭磨損或損壞。

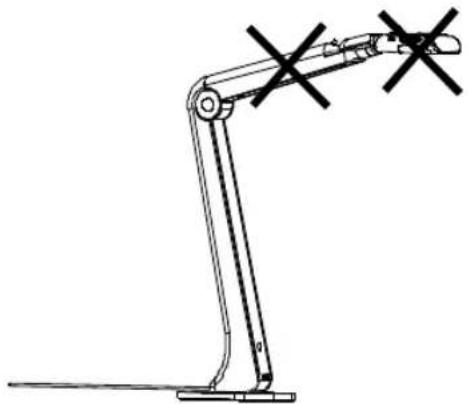

■ 請用雙手握住機器底部以移動機器。請勿抓住鏡頭或機械臂來移動機器。

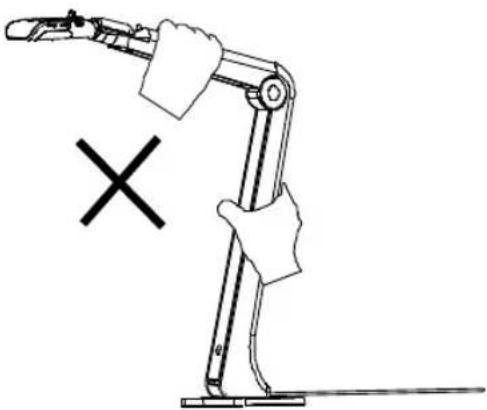

■ 請勿往左右相反方向拉扯機械臂和機器本體。
