使用説明書 M90UHD AVERMEDIA

Quick Guide | クイック・ガイド

以下のアイテムがパッケージに含まれていることを確認してください。

M90UHD 本体		リモコン		電源アダプタと電源コード*	USB ケーブル
VGA ケーブル	ソフトウェアとマニュアル CD		単 4形電池	保証書	クイック・ガイド

*電源コード、販売する国のコンセントによって異なります。

オプション販売品

キャリング・バッグ

反射防止シート

RS232 ケーブル

連結プレート

顕微鏡アダプタ
(28 mmと34 mmのゴム・カプラーが含まれています。)

概要

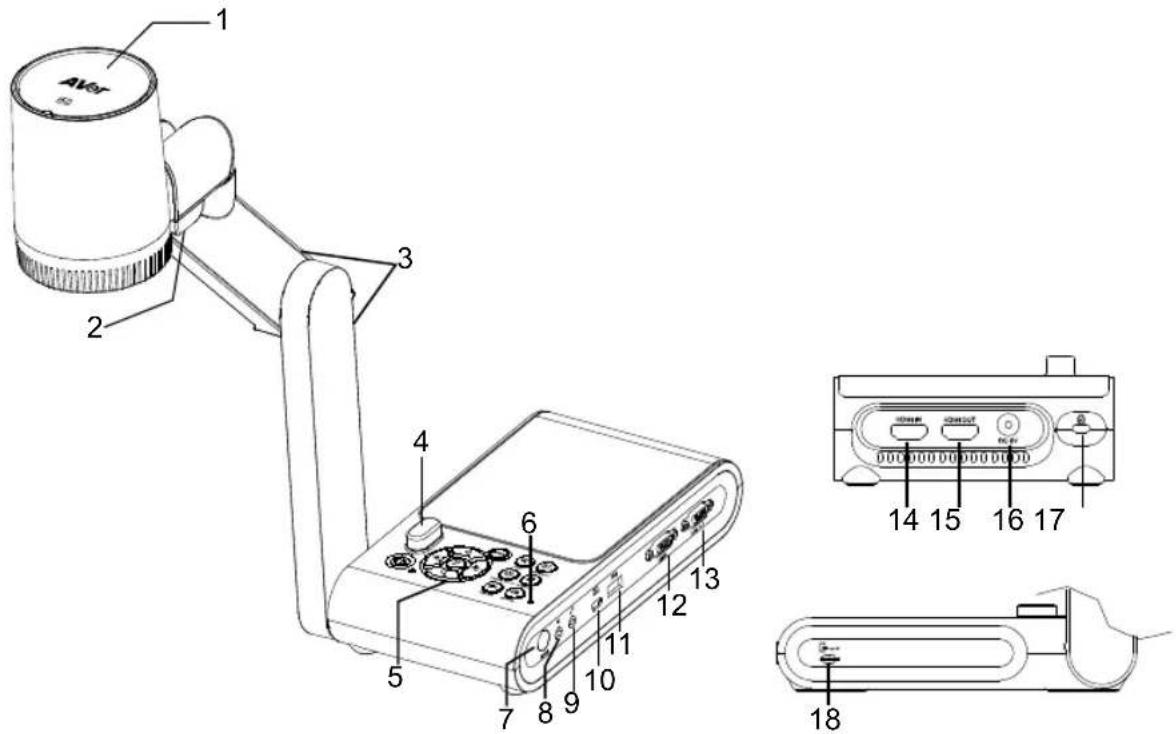

1. カメラ・ヘッド	2. LED ライト	3. アーム
4. リモコン受光部	5. コントロール・パネル	6. 内蔵マイクロホン
7. RS232(オプション使用)	8. スピーカー出力	9. マイクロホン入力
10. ミニ USB ポート	11. USB ポート	12. VGA 入力
13. VGA 出力ポート	14. HDMI 入力	15. HDMI 出力
16. DC 電源ジャック	17. 盗難防止スロット	18. SD カード・スロット

LED インジケーター

名称	状態インジケーター
電源	緑色点灯:電源オン消灯:電源オフ赤色点灯:待機モード

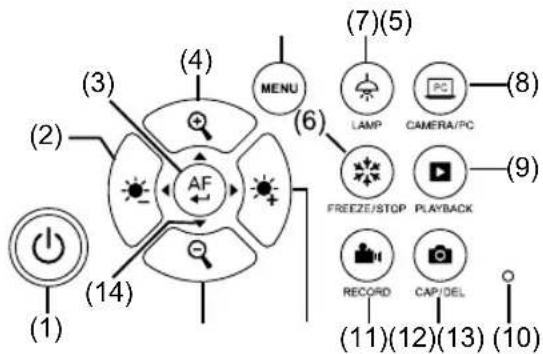

コントロール・パネル

名称	機能
(1) 電源	本体の電源をオン/オフ、または待機モード
(2) [IMAGE]	映像の明るさを調整(一)

名称			機能
(3)		オートフォーカス	- 再生モードと OSD メニューで選択を行う- ビデオ再生を開始/一時停止- フォーカスを自動的に調整
(4)		ズーム・イン	カメラおよび画像再生モードで画像の倍率を調整(+)
(5)	メニュー OSD 面ニューとサブ・メニューを開くまたは終了
(6)		フリーズ/停止	- カメラ・モードで画像表示を一時停止または再開- 再生モードでオーディオとビデオの再生を停止
(7)		照明	LED ライトをオン/オフ
(8)		カメラ/PC	VGA 入力ポートまたは HDMI 入力ポートからカメラまたはコンピューター間でビデオ信号を切り替え
(9)		再生	撮影した静止画像とビデオ・ファイルを表示および再生
(10)		撮影/削除	- カメラ・モードで写真を撮影します。連続撮影モードでこのボタンをもう一度押すと撮影を停止- 再生モードで選択した画像/ビデオを削除
(11)		録画	オーディオとビデオの録画を開始/停止します。オーディオとビデオの録画は、SDカードまたはUSBフラッシュ・ドライブにのみ保存できます。外部メモリ・ストレージを参照してください
(12)			映像の明るさを調整(+)
(13)		ズーム・アウト	カメラおよび画像再生モードで画像の倍率を調整(ー)
(14)	▲,▼,◀, & ▶		- ライブ・モードでの画像のパンとズーム・イン(デジタル・ズーム・レベルより上)- OSD メニューでオプションを選択- ▲と▼を使用してビデオ再生ボリュームを調整- ◀と▶を使用して、ビデオを早送りまたは逆再生
(15)	内蔵マイク		録画の際に、録音をします。録音された音声はモノラルになります

機器の接続

電源を接続

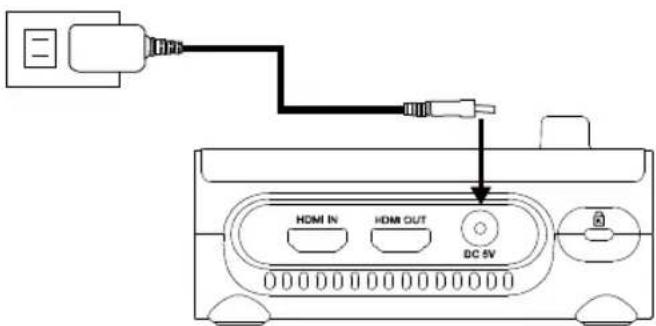

1 電源アダプタを接続し、コントロール・パネルの「電源」ボタンを押して M90UHD の電源をオンにします。

HDMI IN HDMI OUT DC 5V

[注意] 定格入力電流は 5V 3A です。

USB 接続

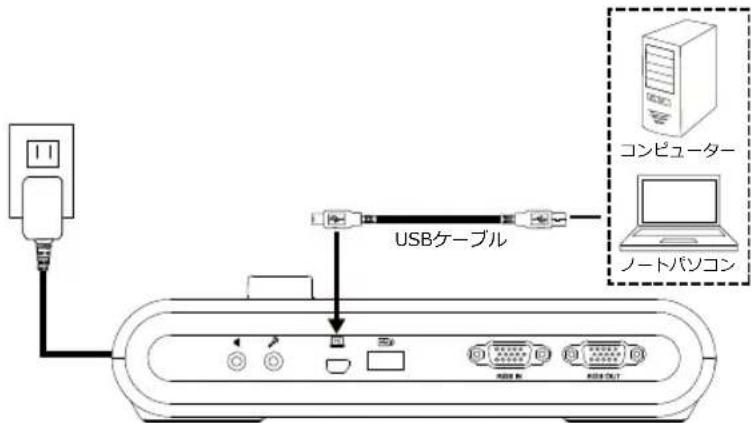

1 M90UHD をミニ USB ポートでノートパソコンまたはコンピューターに接続します。

USBケーブル コンピューター ノートパソコン

[注意]付属品の USB ケーブルを使用してください。

HDMI 出力／入力

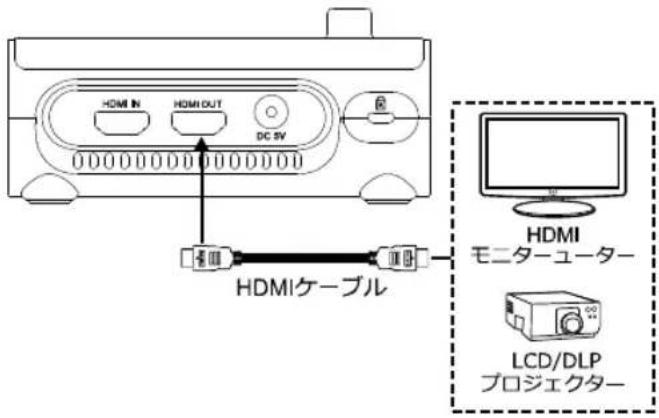

1 M90UHD を HDMI 出力ポートで HDMI ディスプレイに接続します。

HDMI IN HDMI OUT DC 5V HDMIケーブル HDMI モニターユーター LCD/DLP プロジェクター

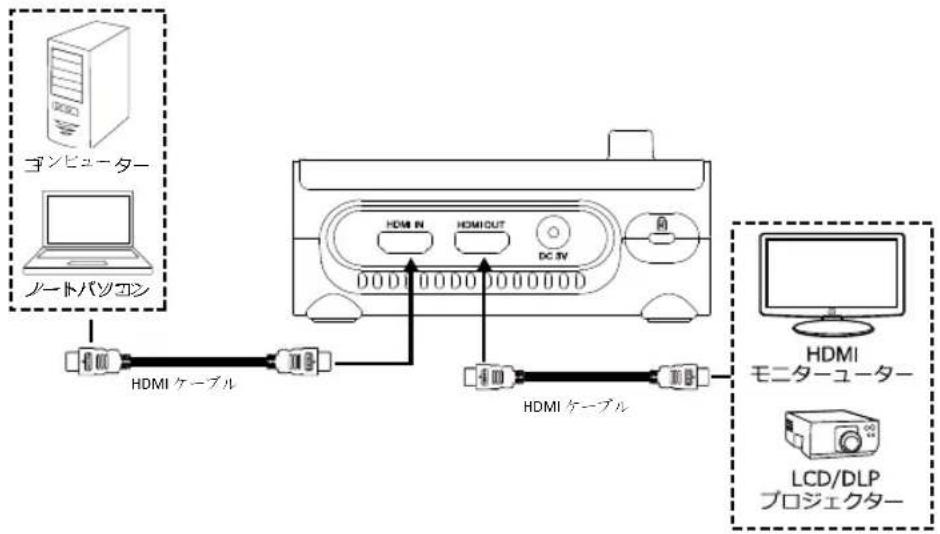

2 M90UHD を HDMI 入力ポートでノートパソコンまたはコンピューターに接続します。

VGA 出力／入力

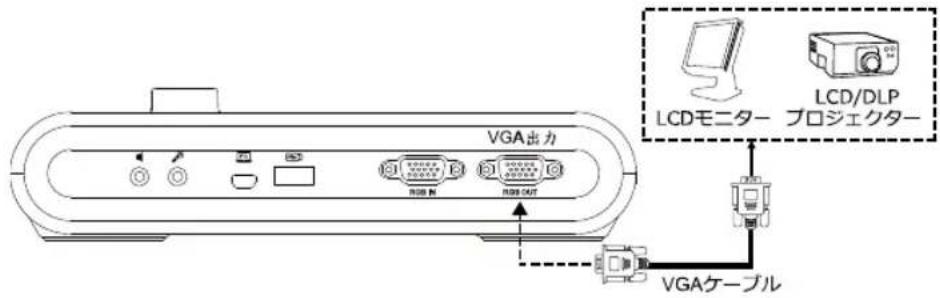

1 M90UHD を VGA 出力ポートで VGA ディスプレイに接続します。

VGA出力 RGB IN RGB OUT LCDモニター プロジェクター VGAケーブル

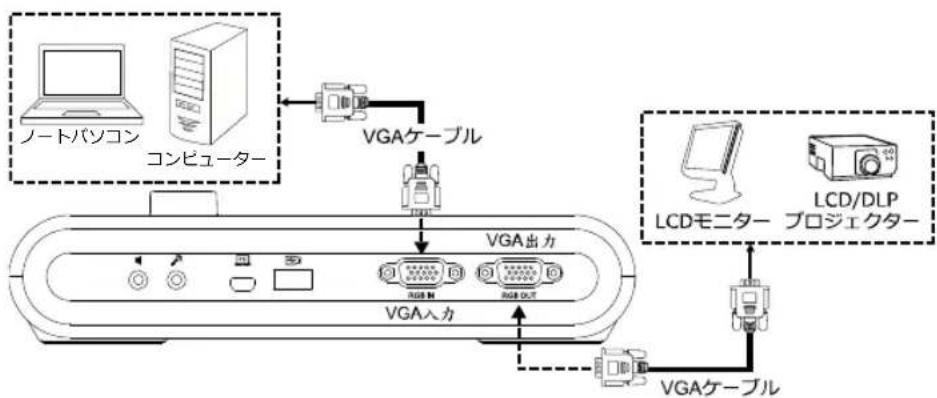

2 M90UHD を VGA 入力ポートで VGA ディスプレイに接続し、VGA 入力ポートで VGA 入カソース・デバイスに接続します。

ヘルプ

FAQ、テクニカルサポート、ソフトウェア、およびユーザー・マニュアルのダウンロードについては、次のウェブサイトをご覧ください：

ダウンロード・センター:https://jp.aver.com/download-center

ヘルプセンター:https://jp.aver.com/helpcenter/

連絡先

アバー・インフォメーション株式会社

https://jp.aver.com/default.aspx

〒160-0023 東京都新宿区西新宿 3-2-26 立花新宿ビル 7 階

TEL:[phone]

テクニカル・サポート: [e-mail]

使用上のご注意

■ 機器を雨や湿気にさらさないでください。火災や感電の危険性があります。機器に不正な改造が確認された場合、製品保証は無効となります。
■ 機器を落としたり、衝撃を加えたりしないでください。
■ 機器故障を防ぐため、正しい電圧の電源を使用してください。
■ 電源コードを踏むような場所にカメラを置かないでください。ケーブルの断線や電源プラグが損傷する恐れがあります。
■ カメラの底面を手で持ち、カメラを動かしてください。カメラを動かす時はカメラ部分やアーム部分を持ちながら移動させてないでください。
■ アーム部とカメラ部を、可動方向と反対の方向に引っ張らないでください。故障の原因となります。

■ カメラ・ヘッドの摩耗を防ぐため、カメラ・ヘッドを110°以上動かさないでください。

110°

■ カメラの損傷を防ぐため、アーム部を 60° より低く引っ張らないでください。

60°

VCCI-A

この装置は、クラス A 機器です。この装置を住宅環境で使用すると電波妨害を引き起こすことがあります。

この場合には使用者が適切な対策を講ずるよう要求されることがあります。

告知

仕様は事前の通知なしに変更されることがあります。

ここに含まれる情報は参考としてご利用ください。

商標

「AVer」は、AVer Information Inc.が所有する商標です。ここで記載されている目的で使用されているその他の商標は、同社にのみ属しています。

著作權

©2020 アバー・インフォメーション株式会社全権留保。
