製品タイプ	ドキュメントビューワー/スキャナー
ブランド	AVerMedia
モデル	M15W
センサー	CMOS 1/3.06インチ、13メガピクセル
最大解像度	4K (3840x2160) 30fps
最大フレームレート	60fps (1080p時)
フォーカス	オート、マニュアル、エリア (ソフトウェア)
ズーム	最大23倍 (デジタル)
視野	距離330mmで426x313mm
HDMI出力	4K、1080p、720p
WiFi接続	対応、デュアルバンド2.4/5GHz、802.11a/b/g/n/ac
Miracast	対応
LEDライト	内蔵
マイク	内蔵
ポート	USB 2.0 Type-A (WiFiドングル)、USB mini-B、DC 5V入力
電源	DC 5V/2A、100-240V ACアダプター付属
消費電力	4W (ライト点灯時)、3.5W (消灯時)
寸法 (使用時)	518 x 84 x 351 mm (±2mm)
重量	0.68kg
同梱品	ACアダプター、USBケーブル、保証書、ソフトウェアCD、取扱説明書
ソフトウェア機能	キャプチャ、注釈、録画、ePTZ、タイムラプス、クラウド
安全上の注意	湿気を避け、正しい電圧を使用し、落下させないでください
お手入れ	柔らかく乾いた布で拭いてください
交換部品	バッテリーはユーザーによる交換不可

よくある質問 - M15W AVERMEDIA

カメラをWiFiに接続する方法は？

カメラの電源を入れ、WiFiランプが青色になっていることを確認します。AVerTouchソフトウェアを開き、指示に従ってWiFiを有効にします。ソフトウェアはネットワーク上のカメラを自動的に検出します。カメラ（'AVerCam WiFi dongle Macアドレス'という名前）を選択して接続を確立します。

Miracastモードの使い方は？

Miracastドングル（例：Microsoft）をディスプレイシステムに接続します。カメラで、メニュー「Wireless」>「Mode」>「Miracast」に移動してモードを有効にします。次に「Miracast」を選択し、リストからディスプレイを選択します。カメラの画像が画面に表示されます。

バッテリーが充電されない場合は？

付属のACアダプター（5V/2A）を使用していることを確認してください。充電中はバッテリーランプが緑色に点滅します。ランプがオレンジ色に点灯している場合はバッテリーの不良です。自分でバッテリーを交換しようとせず、販売店に連絡してください。必要に応じて工場出荷時リセットを実行します（複合ボタンを長押し）。

工場出荷時リセットの方法は？

複合ボタン（矢印のマークが付いたボタン）を3秒間長押しし、「FACTORY RESET」が表示されるまで待ちます。AFボタンで確認します。カメラが再起動し、工場出荷時の設定に戻ります。

カメラの電源が入らない原因は？

ACアダプターが接続され、コンセントが機能していることを確認してください。バッテリーが完全に放電している場合は、アダプターを接続し、数分待ちます。POWERボタンを押します。何も起こらない場合は、AF +（オートフォーカスとズームイン）を同時に押して再起動してみてください。

HDMI出力解像度の変更方法は？

複合ボタン（矢印のマークが付いたボタン）を押してメニューにアクセスします。ズームイン/アウトボタンを使用して「RESOLUTION」まで移動します。AFボタンで確認します。ディスプレイの対応に応じて、「自動検出」「1024x768」「4K 60Hz」などから選択します。

画像をキャプチャする方法は？

ライブモードで、「CAPTURE」とマークされた複合ボタンを短く押します。現在の画像がキャプチャされ、設定に応じてAVerTouchソフトウェアまたはクラウドに送信されます。ソフトウェアを使用してキャプチャすることもできます。

ePTZ機能の使い方は？

AVerTouchソフトウェアではePTZ制御（水平/垂直パンと電子ズーム）が可能です。インターフェースでパン、チルト、ズームのコントロールを使用して画像をフレーミングします。この機能はソフトウェア経由でのみ利用可能で、カメラの物理ボタンでは操作できません。

ソフトウェアのアップデート方法は？

AVerMediaサポートサイト（https://fr.avereurope.com/technical-support）から最新版のAVerTouchソフトウェアをダウンロードします。コンピューターにインストールします。カメラのファームウェアアップデートも、指示に従ってソフトウェア経由で実行します。

取扱説明書はどこでダウンロードできますか？

完全な取扱説明書は、M15Wモデル用にnotice-facile.comで無料で入手できます。また、AVerMediaのテクニカルサポートセクションでも見つけられます。複数言語のPDF形式で提供されています。

使用説明書 M15W AVERMEDIA

M15W 本機 電源變壓器/電源插頭 USB 連接線

保固卡* 安装指南 軟體光碟**

無線接收器(選配)

*只有日本、台灣和歐洲使用

**只有日本和歐洲使用

選購配件

手提袋 防眩光片

資訊

電源	綠燈恆亮:電源啟動熄滅:電源關閉紅燈恆亮:待機模式**待機模式只在接上電源時支援。
Wi-Fi	藍燈恆亮:無線分享器模式或STA連接藍燈閃爍:軟體連接機器(M15W)中藍燈快閃:建立無線分享器模式或STA連接中綠燈恆亮:Miracast 模式綠燈閃爍:Miracast 傳輸中綠燈快閃:Miracast 設備掃瞄或連接中
電池	綠燈恆亮(x3):電力100%~60%綠燈恆亮(x2):電力60%~30%綠燈恆亮(x1):電力30%~5%紅燈恆亮(x2):電力5%~0%紅燈閃爍(x1):無電力橘燈恆亮(x3):電池異常

[註]

2 請選擇「無線」 > 「模式」 > 「Miracast」來啟動 Miracast 模式。

本製品には、以下の内容がパッケージに同梱されています。

同梱物に不備がありました場合、お手数ですが本製品をご購入頂きました販売店まで、ご連絡ください。

M15W 本体 電源アダプタ/電源プラグ USB ケーブル

保証書* 取扱説明書

ソフトウェア CD**

*日本およびヨーロッパのみ付属

**日本およびヨーロッパのみ付属

オプション(別売り)

キャリーバッグ

反射防止シート

お困りの場合

よくある質問、技術サポート、ソフトウェアおよび取扱説明書のダウンロードはこちらから行うことができます。

全世界共通：

1. カメラヘッド	2. LED ライト
3. アーム	4. 操作パネル
5. Wi-Fi ドングル	6. USB ポート
7. HDMI 出力	8. 電源差込口

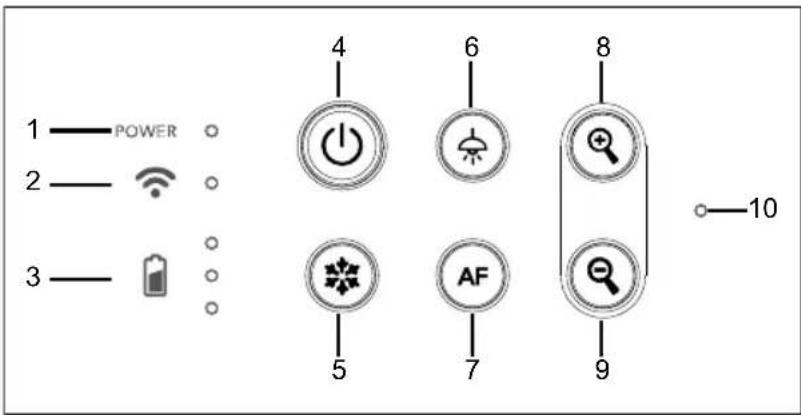

操作パネル

1 POWER 2 WiFi 3 4 6 8 5 7 9 10

1. 電源 LED インジケータ

2. LED ライト(オン/オフ)

3. Wi-Fi LED インジケーター

4. オートフォーカス

5. バッテリー状態インジケータ

6. 拡大

7. 電源ボタン

8. 縮小ズームアウト

(オン/オフ/スタンバイ*)

1. 内蔵マイク

2. 一時停止

* 電源アダプタ接続時、スタンバイモードに対応しています。

LED インジケータ

電源	緑点灯:電源オン点灯なし:電源オフ赤点灯:スタンバイモード** 電源アダプタ接続時、スタンバイモードに対応しています。
Wi-Fi	青点灯:AP モード待機中 / STA 接続済み青ゆっくり点滅:ソフトウェアがカメラに接続しています青点滅:Create AP モード / STA 接続中緑点灯:Miracast モード待機中緑ゆっくり点滅:Miracast ストリーミング開始緑点滅:Miracast デバイスがスキャン 接続中
バッテリー	緑点灯(3 本):バッテリー満充電 (100% ~ 60%)緑点灯(2 本):バッテリー残量 60% ~ 30%緑点灯(1 本):バッテリー残量 30% ~ 5%赤点灯(1 本):バッテリー残量 5% ~ 0%赤で点滅(1 本):バッテリー残量 なしオレンジ色点灯(3 本):バッテリー異常

[ご注意]

バッテリーは長期間使用すると消耗します。お客様自身でのバッテリー交換は故障の原因となりますのでご遠慮ください。

ショートカットキー

3 秒間押し続けます

システムとバッテリーの状態を表示します。

:現在の画面を静止画撮影します。

(撮影時、ソフトウェアまたはクラウドに保存されます。)

複合ボタンを押して機能を有効にします。

リセット

:工場出荷時の設定状態に戻します。

解像度切替

:ボタンを押す度に、下記順番で切り替わります。

-解像度自動検出（4K, 720p, 1080p）

-1024x768 (※HDMI 出力先対応時)

-4K 60Hz (※HDMI 出力先対応時)

モード選択

:ボタンを押す度に、下記順番で切り替わります。

-ノーマル：通常モード

-モーション：動きのある被写体向け。フレーム数が増加しますが、明るい場所でご利用ください。

-高画質：映像画質を向上させます。

デバイス接続

1

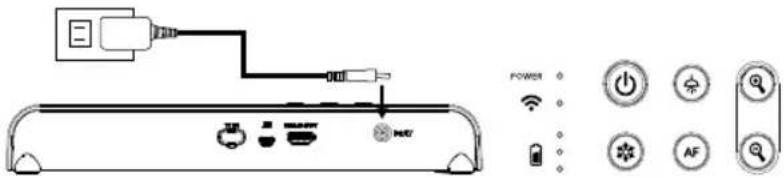

製品付属の電源アダプタを接続し、M15Wの電源を入れます。

■ 初回使用前に必ずバッテリーを完全に充電してください。
■ カメラの電源プラグを挿しこむと、カメラは「スタンバイ」モードの状態です。スタンバイモードでは、他のデバイスから USB 接続で充電することができますが、充電時間が長くなります。
■ カメラの動作中は、ノートパソコン、プロジェクタ、またはモニタから USB 接続を介してカメラのバッテリーを充電することはできません。
■ カメラをコンセントから充電しているときは、バッテリーインジケータが緑色に点滅しています。
■ カメラが正常に作動しない場合、AF + ②を押してください。

2

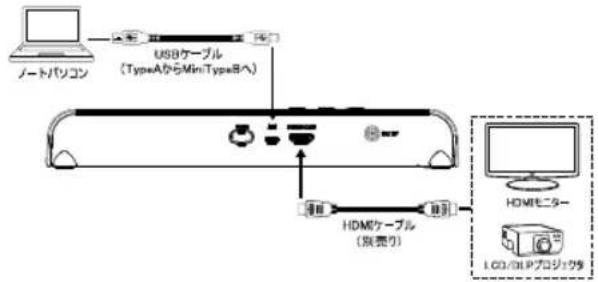

M15W と、パソコンや HDMI 搭載表示装置などを接続します。

ノートパソコン USBケーブル (TypeAからMinTypeBへ) HDMIケーブル (就売り) HOMEニター LCD/DLPプロジェクト

[注意]

■ カメラの電源を入れると、Wi-Fi モードがオンになります。
■ USB ケーブルを使用し、ノートパソコンと接続時、Wi-Fi モードは無効になります。HDMI デバイスの取扱説明書従ってください。

Wi-Fi 接続

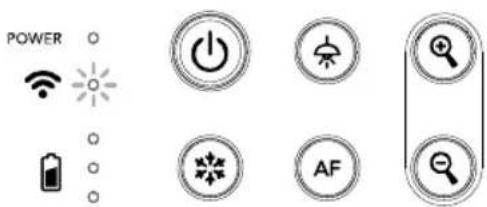

1

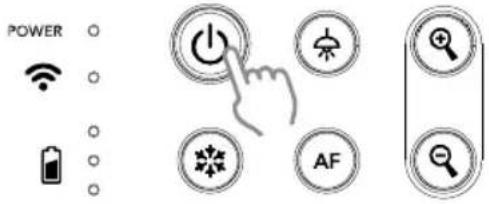

カメラの電源を入れます。

Wi-Fi のランプが青く点灯していることを確認します。

AVerTouch を起動し、画面の指示内容に従いカメラの Wi-Fi 機能を有効にします。

すべての名入欄 www.mimaijia.org おはい入欄で「この名」。

[注意]

■ ソフトウェアがネットワーク上のカメラを自動検出します。
■ 接続するカメラを選択してください。
■ カメラ名は「AVerCam WiFi ドングルの MAC アドレス」になります。Mac アドレスはカメラによって異なります。

3

を選択してカメラに接続してください。

すべての名入欄 すべての名入欄で記入する お問い合わせください お問い合わせください。

4

を選択してライブスクリーンのスイッチを入れてくださ

おはい おはい すべてのカイター 100円/100円以上 OK OK

ミラキャスト接続

1

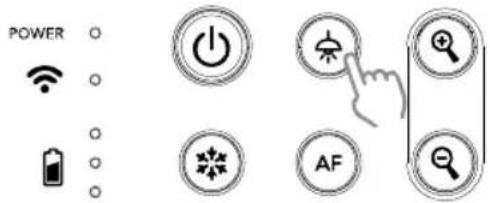

を押してメニュー画面に入ってください。

POWER Power AF

[注意]

■ および ボタンで選択を行い、AF ボタンを押して選択を確定してください。
■ ディスプレイデバイスは Microsoft（ワイヤレスアダプタ）製など市販のミラキャストドングルをインストールする必要があります。

2

「無線接続」＞「モード」＞「ミラキャスト」の順番で選択してミラキャストを有効にしてください。

イメージ モード AP 無線波綻 ミラキャスト設定 WiFi システム ミラキャスト ✓

3

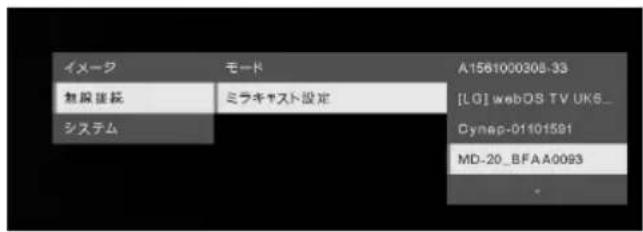

「ミラキャスト設定」＞ディスプレイデバイスを選択してください。

イメージ モード A1561000308-33 無線圧縮 ミラキャスト設定 [LG] webDS TV UKS_ システム Cynep-01101591 MD-20_BFA A0093 *

[注意]

■ ディスプレイデバイスのリストが表示されます
■ 次に、ボタンを押してメニューに戻り。
■ 完了後、カメラの画像がディスプレイデバイスの画面に表示されます。

カメラを使用

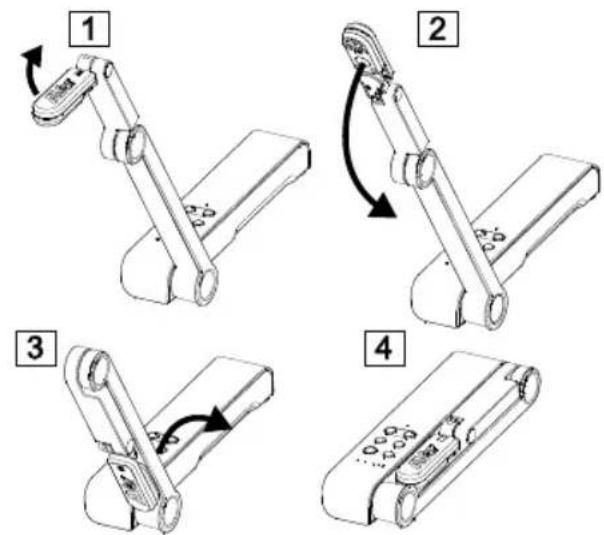

カメラの保管方法

カメラを使用する(続き)

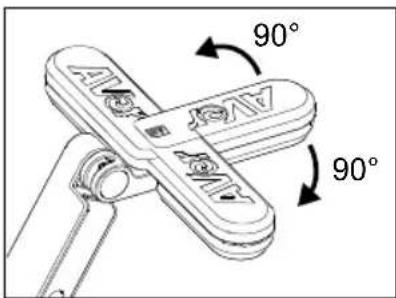

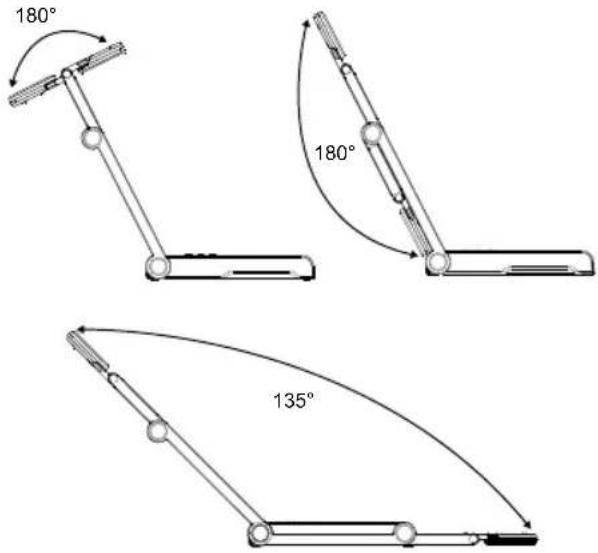

カメラの角度調節

カメラのねじ固定を行う箇所・寸法

75mm

[ご注意] 破損防止のため、カメラヘッドの端を持ちながらカメラヘッドを回転させてください。

90° 90°

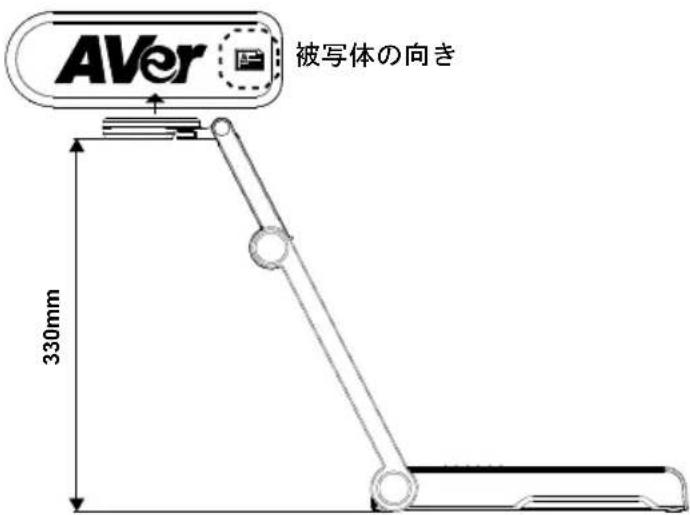

撮影範囲

カメラ位置が高さ 330mm の場合、撮影範囲は A3 サイズです。 カメラヘッドのロゴと同じ向きに被写体が撮影されます。

AVer 被写体の向き 330mm

写真の撮影方向

人物を撮影するには、下図のようにカメラの向きを調整します。 人物マークの頭が上の状態が正しい向きになります。

センサー 1/3.06" CMOS
ピクセル数 13 メガピクセル
フレームレート 60 FPS (最大)
動画画質 ノーマル / 高フレーム / 高画質
機能 回転機能 / 一時停止
HDMI 出力 4K; 1080p	60Hz; 720p 60Hz
フォーカス オート /	マニュアル/エリア(ソフトウェア)
撮影範囲 426mm×313mm @ 330 mm
ズーム 最大 23 倍
デュアルモード AP /	Station DHCP(サーバー/クライアント)
WiFi ストリーミング	1080P@30FPS、最大 4K@30FPS まで
デュアルバンド 5GHz/	2.4GHz
Miracast 対応
互換性 802.11a/b/g/n/ac (有効範囲約 13 メートル)
ワイヤレスセキュリティ	SUPPORT WEP, WPA/WPA2-PSK,WPA/WPA2-Enterprise**EAP-PEAP, EAP-TLS
電源 DC5V/ 2A, AC 100-240V
消費電力	4 W(LED ライト点灯時)3.5 W(LED ライト消灯時)
ライト種類 LED ライト
USB	USB2.0 Type-A(WiFi ドングル)USB Type mini-B × 1
DC 5V 入力 電源アダプタ給電方式
MIC 本体内蔵
寸法(使用時)	518mm(長さ)×84 mm(幅)×351mm(高さ)(+/-2mmのゴム脚含む)
寸法(折りたたみ時)	280mm(長さ)×84mm(幅)×42mm(高さ)(+/-2mm のゴム脚含む)
重量 0.68kg(1.5lbs)
基本機能	ePTZ画像/エリアキャプチャピクチャーバイピクチャータイマー	クラウドライブラリ保存記録アノテーション(書き込み機能)

告知

仕様は事前の通知なしに変更されることがあります。

ここに含まれる情報は参考としてご利用ください。

著作權

©2020 AVer Information Inc. 本書の著作権を保有します。

商標

「AVer」は、AVer Information Inc. が所有する商標です。ここで記載されている目的で使用されているその他の商標は、同社にのみ属しています。

注意

本製品のバッテリーは、お客様自身では交換できない仕様になっており、バッテリー交換は別途有償となります。バッテリーの交換をご依頼いただく場合、製品をご購入いただきました販売代理店までご連絡ください。適合外のバッテリーへ交換を行った場合、破損の危険があります。指示に従って使用済み電池を処分してください。

VCCI-A

この装置は、クラス A 機器です。この装置を住宅環境で使用すると電波妨害を引き起こすことがあります。
この場合には使用者が適切な対策を講ずるよう要求されることがあります。

警告

■ 火災や感電の危険防止のため、本機を雨や湿気にさらさないでください。製品に不正な改造が加えたれている場合、製品保証は無効となります。
■ カメラを落としたり、衝撃を与えたりしないでください。
■ 落下により生じた破損の場合、保証は無効となります。
■ カメラ破損防止のため、正しい電圧の電源を使用してください。
■ コードを踏む可能性がある場所にカメラを置かないでください。ケーブルやプラ
■ グが破損する恐れがあります。

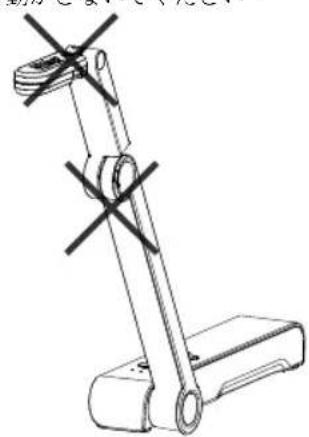

■ メカニカルアームとカメラ部を反対方向に引っ張らないでください。

■ カメラの下部を両手で持ちながら、カメラを動かしてください。レンズやアームを持ってカメラを動かさないでください。
