Type de produit	Visualiseur / Scanner de documents
Marque	AVerMedia
Modèle	M15W
Capteur	CMOS 1/3,06 pouce, 13 mégapixels
Résolution max	4K (3840x2160) à 30 i/s
Cadence max	60 i/s (en 1080p)
Mise au point	Automatique, manuelle, zone (logicielle)
Zoom	Jusqu'à x23 (numérique)
Champ de vision	426 x 313 mm à 330 mm de distance
Sortie HDMI	4K, 1080p, 720p
Connectivité WiFi	Oui, double bande 2,4/5 GHz, 802.11a/b/g/n/ac
Miracast	Oui
Lampe LED	Intégrée
Microphone	Intégré
Ports	USB 2.0 Type-A (dongle WiFi), USB mini-B, entrée CC 5V
Alimentation	CC 5V/2A, adaptateur secteur 100-240V inclus
Consommation	4 W (lampe allumée), 3,5 W (éteinte)
Dimensions (fonctionnement)	518 x 84 x 351 mm (± 2 mm)
Poids	0,68 kg
Contenu de l'emballage	Adaptateur secteur, câble USB, carte de garantie, CD logiciel, mode d'emploi
Fonctions logicielles	Capture, annotation, enregistrement, ePTZ, time-lapse, cloud
Sécurité	Ne pas exposer à l'humidité, utiliser la tension correcte, ne pas laisser tomber
Entretien	Nettoyer avec un chiffon doux et sec
Pièces détachées	Batterie non remplaçable par l'utilisateur

FOIRE AUX QUESTIONS - M15W AVERMEDIA

Comment connecter la caméra en WiFi ?

Allumez la caméra, vérifiez que le voyant WiFi est bleu. Ouvrez le logiciel AVerTouch et suivez les instructions pour activer le WiFi. Le logiciel détecte automatiquement la caméra sur le réseau. Sélectionnez la caméra (nommée 'AVerCam WiFi dongle adresse Mac') pour établir la connexion.

Comment utiliser le mode Miracast ?

Branchez un dongle Miracast (par ex. Microsoft) sur le système d'affichage. Sur la caméra, allez dans le menu 'Wireless' > 'Mode' > 'Miracast' pour activer le mode. Ensuite, sélectionnez 'Miracast' puis choisissez l'afficheur dans la liste. L'image de la caméra s'affiche alors sur l'écran.

Que faire si la batterie ne se charge pas ?

Assurez-vous d'utiliser l'adaptateur secteur fourni (5V/2A). Le voyant de batterie doit clignoter en vert pendant la charge. Si le voyant est orange fixe, la batterie est défectueuse. Ne tentez pas de remplacer la batterie vous-même, contactez le revendeur. Effectuez une réinitialisation d'usine si nécessaire (appui long sur la touche composée).

Comment effectuer une réinitialisation d'usine ?

Appuyez longuement (3 secondes) sur la touche composée (bouton marqué d'une flèche) jusqu'à ce que 'FACTORY RESET' apparaisse. Confirmez avec le bouton AF. La caméra redémarrera avec les paramètres d'usine.

Pourquoi la caméra ne s'allume-t-elle pas ?

Vérifiez que l'adaptateur secteur est branché et que la prise fonctionne. Si la batterie est complètement déchargée, branchez l'adaptateur et attendez quelques minutes. Appuyez sur le bouton POWER. Si rien ne se produit, essayez une réinitialisation en appuyant simultanément sur AF + (autofocus et zoom avant) pour redémarrer.

Comment changer la résolution de sortie HDMI ?

Appuyez sur la touche composée (bouton avec une flèche) pour accéder au menu. Utilisez les touches de zoom avant/arrière pour naviguer jusqu'à 'RESOLUTION'. Appuyez sur AF pour confirmer. Choisissez entre 'Détection automatique', '1024x768', '4K 60Hz' ou autres selon les capacités de l'écran.

Comment capturer une image ?

En mode en direct, appuyez brièvement sur la touche composée (bouton marqué 'CAPTURE'). Une capture de l'image en cours est envoyée vers le logiciel AVerTouch ou le Cloud, selon la configuration. Vous pouvez également utiliser le logiciel pour capturer.

Comment utiliser la fonction ePTZ ?

Le logiciel AVerTouch permet le contrôle ePTZ (balayage horizontal/vertical et zoom électroniques). Dans l'interface, utilisez les contrôles de panoramique, inclinaison et zoom pour cadrer l'image. Cette fonction est disponible uniquement via le logiciel, pas avec les boutons physiques de la caméra.

Comment mettre à jour le logiciel ?

Téléchargez la dernière version du logiciel AVerTouch sur le site d'assistance AVerMedia : https://fr.avereurope.com/technical-support. Installez-la sur votre ordinateur. La mise à jour du firmware de la caméra s'effectue également via le logiciel, en suivant les instructions.

Où télécharger le mode d'emploi ?

Le mode d'emploi complet est disponible gratuitement sur notice-facile.com pour le modèle M15W. Vous pouvez aussi le trouver sur le site AVerMedia dans la section support technique. Il est fourni au format PDF en plusieurs langues.

MODE D'EMPLOI M15W AVERMEDIA

Contenu de L'emballage

Les éléments ci-dessous sont fournis avec ce produit. Si un élément venait à manquer, adressez-vous au revendeur auquel vous avez acheté le produit.

Adaptateur secteur / Prise d'alimentation

Câble USB

Carte de garantie* Mode d'emploi CD du logiciel**

*Japon, Taiwan et Europe seulement *Japan et Europe seulement

Accessoires En Option

Sacoche de transport

Film antireflet

Aide Supplémentaire

Pour la FAQ, l'assistance technique et le téléchargement du logiciel et du mode d'emploi, rendez-vous sur le site :

International :

https://fr.avereurope.com/technical-support

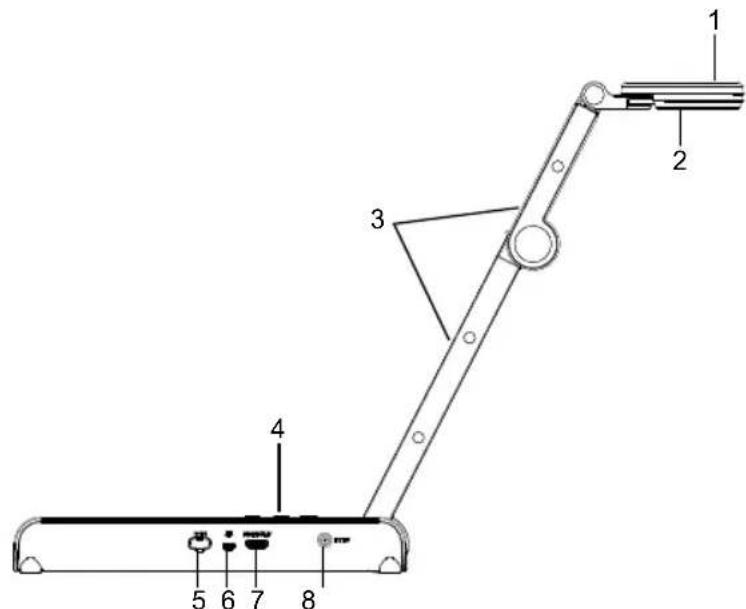

Descriptif Materiel

1. Tête caméra 2. Lampe LED

3. Bras 4. Panneau de commandes

5. Dongle WiFi 6. Port USB

7. Sortie HDMI 8. Port secteur CC (jack)

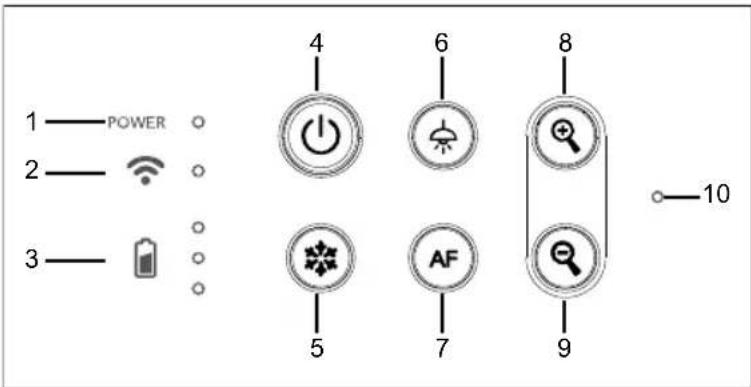

Panneau de Commandes

1 POWER 2 WiFi 3 4 6 8 5 7 9 10

1. Voyant d'alimentation 6. Lampe (on) / off)
2. Voyant WiFi 7. Auto-focus
3. Voyant batterie 8. Zoom avant

4. Bouton marche/arrêt 9. Zoom arrière
   (Marche / arrêt / veille*) 10. Microintégré

5. Gel

* Le mode veille est pris en charge tant que l'appareil est branché sur le secteur.

Voyant LED

Alimentation	Vert fixe : marcheÉteint : arrêtRouge fixe : veille** Le mode veille est pris en charge tant que l'appareil est branché sur le secteur.
WiFi	Bleu fixe : Mode PA prêt / STA connectéBleu, clignotement lent : connexion du logiciel à la caméra en coursBleu, clignotement rapide : créer mode PA / Connexion STA en coursVert fixe : mode Miracast prêtVert, clignotement lent : démarrage diffusionMiracastVert, clignotement rapide : recherche d'appareilMiracast / connexion en cours
Batterie [BWGY]	Vert fixe (x3) : la batterie est chargée (entre 60 et 100 %)Vert fixe (x2) : la charge de la batterie se trouve entre 30 et 60 %Vert fixe (x1) : la charge de la batterie se trouve entre 5 et 30 %Rouge fixe (x1) : la charge de la batterie se trouve entre 0 et 5 %Rouge clignotant (x1) : la batterie est déchargéeOrange fixe (x3) : La batterie ne fonctionne pas normalement

[Remarque]

À long terme, les performances de la batterie baissent. Ne remplacez-pas vous-même la batterie. Veuillez vous adresser à votre revendeur.

Clé Composite

Appuyer Longuement(3 secondes)

MORE INFO / BATTERY

: Affichage des informations système et du statut de charge de la batterie.

CAPTURE

: Envoi d'une capture de l'image en direct vers le logiciel ou le Cloud

Appuyez sur les touches pour utiliser la fonction touche composée.

FACTORY RESET

: Retour aux paramètres usine

RESOLUTION

: Appuyer pour commuter entre les modes suivants :

- Détection automatique de la meilleure resolution (4k, 720p, 1080p)

- 1024x768 (si pris en charge par l'équipement HDMI)

- 4K 60Hz((si pris en charge par l'équipement HDMI)

: Appuyer pour commuter entre les modes suivants

- Normal : régler le gradient de l'image.

- Mouvement : augmenter la cadence. Ce mode exige un éclairage suffisant.

- Haute qualité : meilleure qualité d'image.

Connexion d'appareils

1

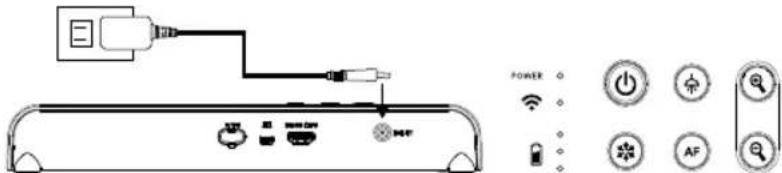

Branchez l'adaptateur secteur et allumez M15W.

■ Chargez la batterie à fond avant la première utilisation.
■ Lorsque vous allumez la caméra, elle se met en mode Veille. En mode veille, la batterie peut être chargée depuis le port USB d'un autre appareil, mais l'alimentation nécessaire est de 5V-2A, et le temps de chargement sera plus long
■ Vous ne pouvez pas alimenter la caméra par le biais du port USB d'un ordinateur, d'un projecteur ou d'un moniteur quand elle est en cours d'utilisation.
■ Si la caméra est en cours de chargement depuis une prise secteur, le voyant de batterie clignote en vert.
■ Appuyez sur AF + pour redémarrer si la caméra ne fonctionne pas correctement.

2

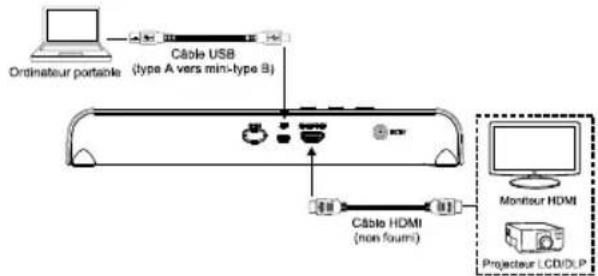

Connectez M15W à un ordinateur portable et à un écran HDMI.

Ordinateur portacule Câble USB (type A vers mini-type B) Câble HDMI (non foumi) Monteur HDMI Projecteur LCD/DLP

[Remarque]

■ Le mode WiFi s'active lorsque vous allumez la caméra.
■ Si vous connectez la caméra à un ordinateur portable par un port USB, le mode WiFi se désactive. Suivez les instructions qui s'affichent sur l'appareil HDMI.

Connexion pair-à-pair (P2P) par dongle WiFi (en option)

1

Branchez le dongle Wi-Fi sur PC / ordinateur portable et installez l'application AVerTouch.

Ouvrez l'application AVerTouch, cliquez sur connecter la caméra.

pour

Toutes les câmbras Toutes les câmbras 01/01/2024/07/2024 Extraciated entre croixie

[Remarque] Vérifiez le numéro de série en bas de la caméra pour trouver votre caméra.

3

Cliquez sur Next pour continuer.

Saisie du nom de la caméra et du mot de passe, cliquez sur Fait pour continuer.

Erégrésor la caméra Tout le channel d'Oréalité, ouvrations de plâmes 0104. : D'ouvrations dont les casés de plusif extracurité des clients, etc. Enir le channel Access information Access details: Access Next

5

Cliquez sur le bouton Fait pour connecter la caméra.

[Remarque] Il faut environ 60 secondes pour réaliser la connexion.

6

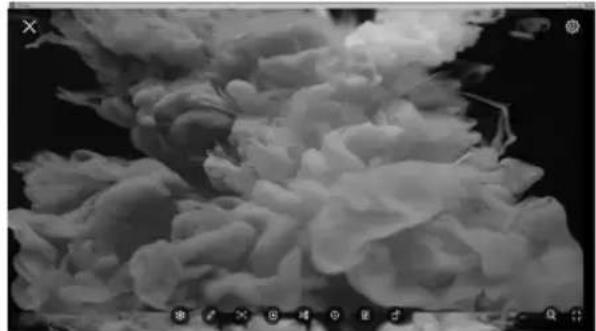

Sélectionnez X pour quitter la page d'affichage en direct.

[Remarque] Lorsque la connexion est réussie, vous devriez voir la vue en direct de la caméra.

Connexion Wi-Fi

1 Allumez la caméra.

Vérifiez le statut du Wifi – Le voyant bleu doit être allumé.

2 Ouvrez AVerTouch et suivez les instructions à l'écran pour activer la fonction Wi-Fi de la caméra.

Toutier les commandes TOUTIER LES commandes Connected out commandes

[Remarque]

■ Le logiciel détectera automatiquement la caméra sur votre réseau.
■ Sélectionnez la caméra que vous souhaitez connecter.
■ Le nom de la caméra sera « AVerCam WiFi dongle adresse Mac » L'adresse Mac sera différente selon la caméra.

3

Sélectionnez pour établir la connexion avec la caméra.

Toutes les canines AUXELENT APPRÉD Contrôle pour taône

4

Sélectionnez pour passer à l'écran d'affichage en direct de la caméra.

Appuyez sur pour accéder au menu de sélection.

AF

[Remarque]

• À l'aide de et du bouton, allez à la sélection et appuyez sur le bouton AF pour confirmer.

■ Un dongle Miracast, comme par exemple la clé Miracast Microsoft, doit être installé sur le système d'affichage.

2

Sélectionnez « Wireless » > « Mode » > « Miracast » pour activer le mode Miracast.

IMAGE Mode PA WIRELESS Paramètres du Miracast Wi-Fi SYSTÈME Miracast ✓

3

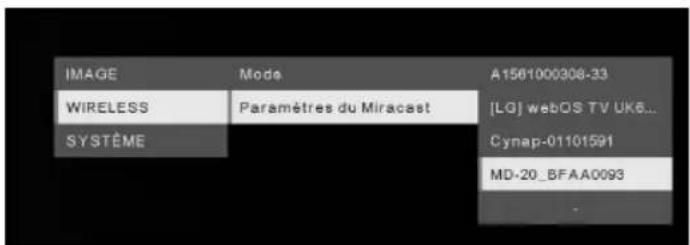

Sélectionnez « Miracast » > afficheur

IMAGE Mode A1561000308-33 WIRELESS Paramètres du Miracast [LG] webOS TV UK6... SYSTÈME Cynap-01101591 MD-20_BFAA0093 .

[Remarque]

■ il y aura une liste des afficheurs.
■ Appuyez sur (♂) pour revenir au menu.
■ L'image que capte la caméra s'affichera alors sur l'écran d'affichage.

Utilisation De La Caméra

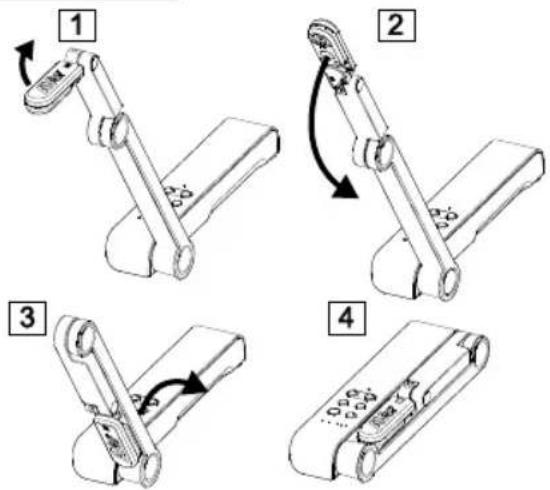

Rangement de la caméra

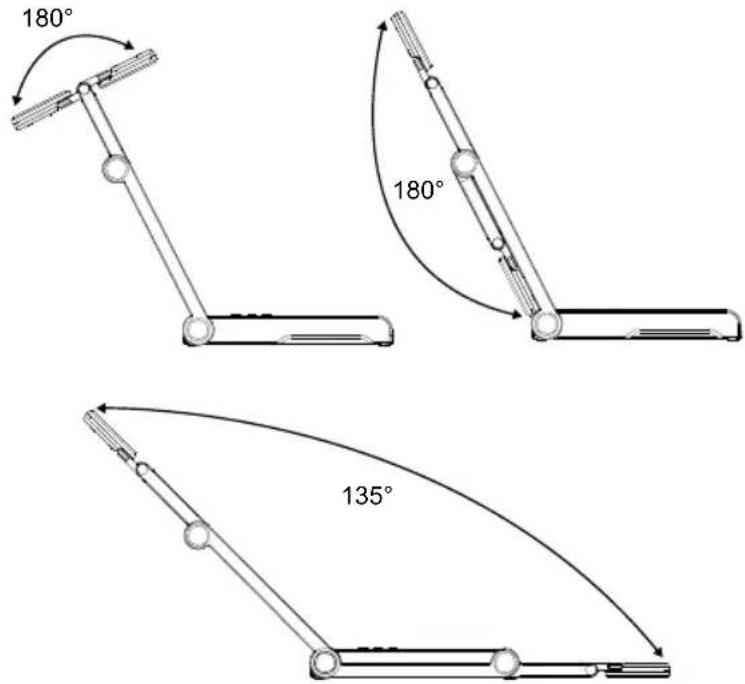

Utilisation de l'angle de la caméra

Installation de la caméra sur une surface plane

75mm

Utilisation De La Caméra (suite)

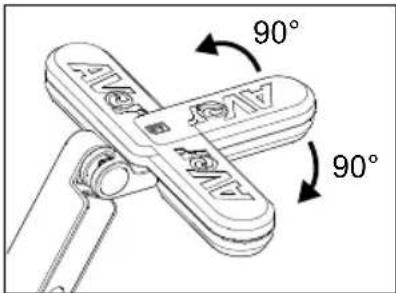

Rotation de la tête caméra

Déplacez la tête caméra comme illustré.

[ATTENTION] Pour éviter d'endommager la tête caméra, faites-la pivoter en la tenant par le bord.

AV AV AV AV 90° 90°

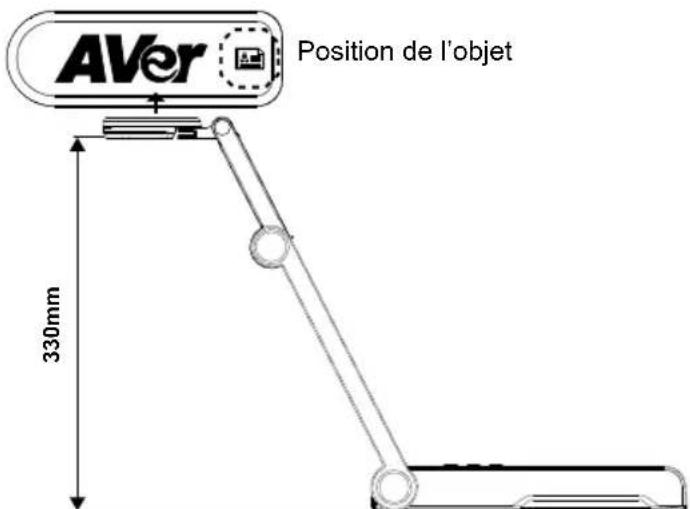

Champ de vision

Si la caméra est à une hauteur de 330 mm, le champ couvre une feuille A3. Placez l'objet comme illustré, afin que son image apparaisse en position normale.

AVer Position de l'objet 330mm

Cadrage de personnes

Pour obtenir une image de personnes en position normale, orientez l'objectif comme illustré.

Capteur CMOS de 1/3,06 pouce
Nombre de pixels	13 mégapixels
Cadence	60 i/s (max.)
Mode d'image Normal / Cadence élevée / Haute qualité
Effet Rotation / Gel
Sortie HDMI 4K ; intégrale 1080p 60 Hz ; 720p 60 Hz
Mise au point Automatique / Manuelle / Zone (logicielle)
Champ de vision 426 x 313 mm à 330 mm de distance
Zoom x23 maximum
Mode double PA / Station DHCP (serveur/client)
Diffusion WiFi 1080p à 30 i/s, jusqu'à 4K à 30 i/s
Double bande 5 GHz / 2,4 GHz
Miracast Oui
Compatibilité	802.11a/b/g/n/ac (portée effective 13,7 m)
Sécurité sans fil	Supporte WEP, WPA/WPA2-PSK,WPA/WPA2-Enterprise**EAP-PEAP, EAP-TLS
Alimentation	CC 5 V / 2 A, CA 100-240 V
Consommation	4 watts (lampe allumée)3,5 watts (lampe éteinte)
Type de lampe	Lampe LED
USB	USB 2.0 Type-A (dongle WiFi)USB Type mini-B x 1
Entrée CC 5 V Jack d'alimentation
Micro	Intégré
En fonctionnement	518 mm (L) x 84 mm (l) x 351 mm (H) ( ± 2 mm,pied caoutchouc compris)
Replié	280 mm (L) x 84 mm (l) x 42 mm (H)( ± 2 mm, pied caoutchouc compris)
Poids 0,68 kg (1,5 lbs)
Logiciel pris en charge	ePTZ (balayage horizontal/vertical et zoom électroniques)Capture image / zone	Image par imageMinuterieBibliothèque cloudEnregistrementAnnotation

REMARQUES

LES CARACTÉRISTIQUES SONT SUSCEPTIBLES DE MODIFICATIONS SANS AVIS PRÉALABLE. LES INFORMATIONS CONTENUES DANS LE PRÉSENT DOCUMENT DOIVENT ÊTRE CONSIDÉRÉES COMME N'AYANT QU'UNE VALEUR DE RÉFÉRENCE.

COPYRIGHT

©2020 AVer Information Inc. Tous droits réservés.

« AVer » est une marque commerciale propriété d'AVer Information Inc. Les autres marques commerciales mentionnées dans ce document à seule fin descriptive appartiennent à leurs sociétés respectives.

ATTENTION

Risque d'explosion si la batterie est remplacée par une autre de type incorrect. La mise au rebut des batteries usagées doit se faire selon les instructions.

AVERTISSEMENT

■ Ne laissez pas tomber l'appareil ni ne lui faites subir de heurts.
■ Pour éviter d'endommager l'appareil, utilisez la tension d'alimentation correcte.
■ Ne placez pas l'appareil de manière à ce que l'on puisse marcher sur le cordon d'alimentation, car cela pourrait provoquer son effilochage ou endommager la prise.
■ Ne tirez pas sur le bras mécanique et sur l'appareil dans des directions opposées.

■ Pour réduire les risques d'incendie ou de décharges électriques, n'exposez pas cet appareil à la pluie ni à l'humidité. Toute modification non autorisée du produit annulera la garantie.
■ Pour déplacer l'appareil, tenez-le par le dessous avec les deux mains. Ne déplacez pas l'appareil en le tenant par l'objectif ou par le bras souple.
