Betriebsanleitung NEOMIG-i 400 G / 500 G Übersetzung der Originalbetriebsanleitung

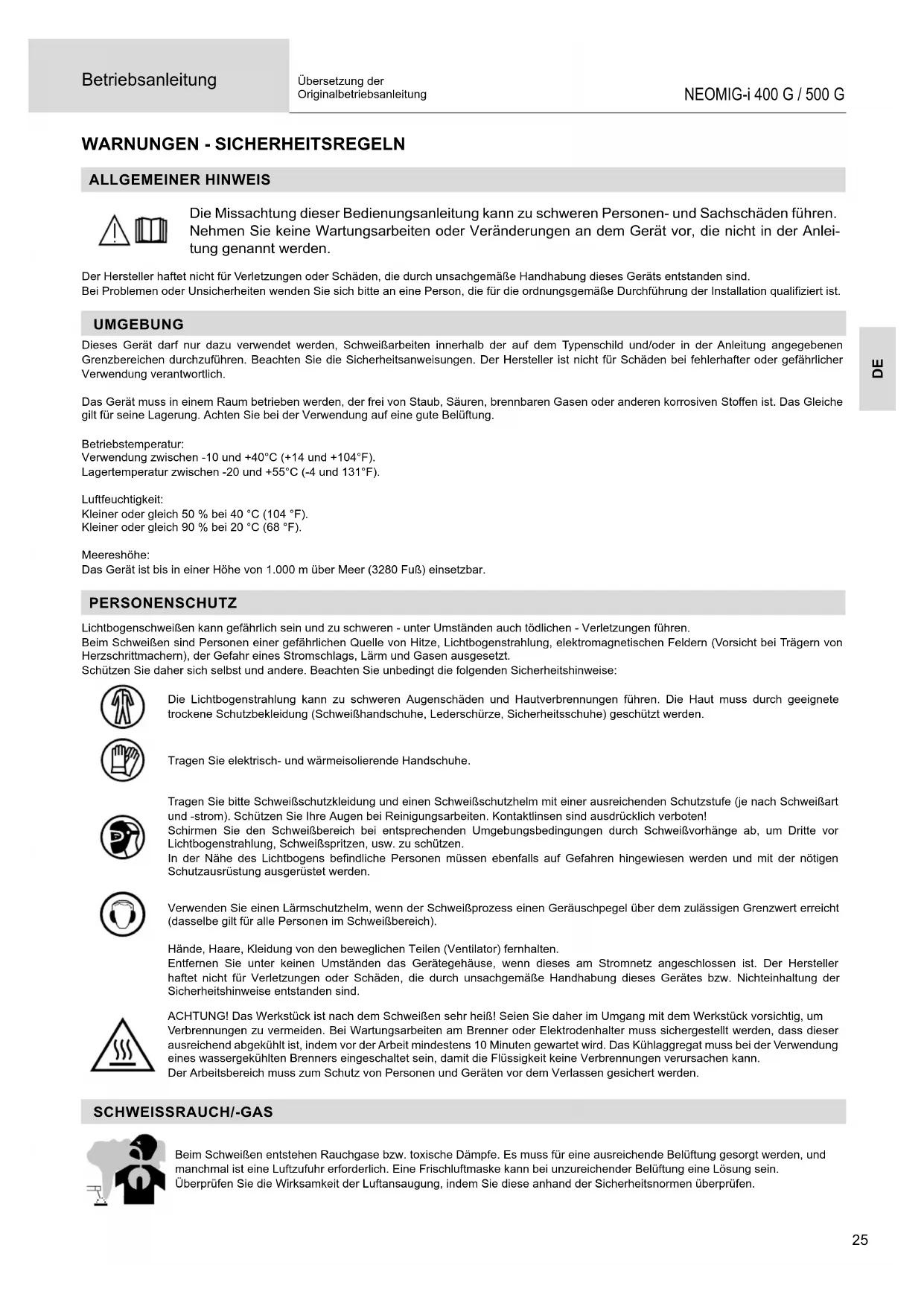

WARNUNGEN - SICHERHEITSREGELN

ALLGEMEINER HINWEIS Die Missachtung dieser Bedienungsanleitung kann zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungsarbeiten oder Veränderungen an dem Gerät vor, die nicht in der Anlei- tung genannt werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Geräts entstanden sind. Bei Problemen oder Unsicherheiten wenden Sie sich bitte an eine Person, die für die ordnungsgemäße Durchführung der Installation qualiziert ist. UMGEBUNG Dieses Gerät darf nur dazu verwendet werden, Schweißarbeiten innerhalb der auf dem Typenschild und/oder in der Anleitung angegebenen Grenzbereichen durchzuführen. Beachten Sie die Sicherheitsanweisungen. Der Hersteller ist nicht für Schäden bei fehlerhafter oder gefährlicher Verwendung verantwortlich. Das Gerät muss in einem Raum betrieben werden, der frei von Staub, Säuren, brennbaren Gasen oder anderen korrosiven Sto󰀨en ist. Das Gleiche gilt für seine Lagerung. Achten Sie bei der Verwendung auf eine gute Belüftung. Betriebstemperatur: Verwendung zwischen -10 und +40°C (+14 und +104°F). Lagertemperatur zwischen -20 und +55°C (-4 und 131°F). Luftfeuchtigkeit: Kleiner oder gleich 50 % bei 40 °C (104 °F). Kleiner oder gleich 90 % bei 20 °C (68 °F). Meereshöhe: Das Gerät ist bis in einer Höhe von 1.000 m über Meer (3280 Fuß) einsetzbar. PERSONENSCHUTZ Lichtbogenschweißen kann gefährlich sein und zu schweren - unter Umständen auch tödlichen - Verletzungen führen. Beim Schweißen sind Personen einer gefährlichen Quelle von Hitze, Lichtbogenstrahlung, elektromagnetischen Feldern (Vorsicht bei Trägern von Herzschrittmachern), der Gefahr eines Stromschlags, Lärm und Gasen ausgesetzt. Schützen Sie daher sich selbst und andere. Beachten Sie unbedingt die folgenden Sicherheitshinweise: Die Lichtbogenstrahlung kann zu schweren Augenschäden und Hautverbrennungen führen. Die Haut muss durch geeignete trockene Schutzbekleidung (Schweißhandschuhe, Lederschürze, Sicherheitsschuhe) geschützt werden. Tragen Sie elektrisch- und wärmeisolierende Handschuhe. Tragen Sie bitte Schweißschutzkleidung und einen Schweißschutzhelm mit einer ausreichenden Schutzstufe (je nach Schweißart und -strom). Schützen Sie Ihre Augen bei Reinigungsarbeiten. Kontaktlinsen sind ausdrücklich verboten! Schirmen Sie den Schweißbereich bei entsprechenden Umgebungsbedingungen durch Schweißvorhänge ab, um Dritte vor Lichtbogenstrahlung, Schweißspritzen, usw. zu schützen. In der Nähe des Lichtbogens bendliche Personen müssen ebenfalls auf Gefahren hingewiesen werden und mit der nötigen Schutzausrüstung ausgerüstet werden. Verwenden Sie einen Lärmschutzhelm, wenn der Schweißprozess einen Geräuschpegel über dem zulässigen Grenzwert erreicht (dasselbe gilt für alle Personen im Schweißbereich). Hände, Haare, Kleidung von den beweglichen Teilen (Ventilator) fernhalten. Entfernen Sie unter keinen Umständen das Gerätegehäuse, wenn dieses am Stromnetz angeschlossen ist. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes bzw. Nichteinhaltung der Sicherheitshinweise entstanden sind. ACHTUNG! Das Werkstück ist nach dem Schweißen sehr heiß! Seien Sie daher im Umgang mit dem Werkstück vorsichtig, um Verbrennungen zu vermeiden. Bei Wartungsarbeiten am Brenner oder Elektrodenhalter muss sichergestellt werden, dass dieser ausreichend abgekühlt ist, indem vor der Arbeit mindestens 10 Minuten gewartet wird. Das Kühlaggregat muss bei der Verwendung eines wassergekühlten Brenners eingeschaltet sein, damit die Flüssigkeit keine Verbrennungen verursachen kann. Der Arbeitsbereich muss zum Schutz von Personen und Geräten vor dem Verlassen gesichert werden. SCHWEISSRAUCH/-GAS Beim Schweißen entstehen Rauchgase bzw. toxische Dämpfe. Es muss für eine ausreichende Belüftung gesorgt werden, und manchmal ist eine Luftzufuhr erforderlich. Eine Frischluftmaske kann bei unzureichender Belüftung eine Lösung sein. Überprüfen Sie die Wirksamkeit der Luftansaugung, indem Sie diese anhand der Sicherheitsnormen überprüfen.26 Betriebsanleitung NEOMIG-i 400 G / 500 G Übersetzung der Originalbetriebsanleitung Achtung: Das Schweißen in kleinen Räumen erfordert eine Überwachung des Sicherheitsabstands. Außerdem kann das Schweißen von bestimmten Materialien, die Blei, Cadmium, Zink, Quecksilber oder Beryllium enthalten, besonders schädlich sein. Vor dem Schweißen sollten Sie die Elemente entfetten. Die Flaschen müssen in o󰀨enen oder gut belüfteten Räumen gelagert werden. Sie müssen sich in senkrechter Position benden und an einer Halterung oder einem Fahrwagen angebracht sein. Es darf nicht in der Nähe von Fett oder Farbe geschweißt werden.

BRAND- UND EXPLOSIONSGEFAHR

Sorgen Sie für ausreichenden Schutz des Schweißbereiches. Der Sicherheitsabstand für Gasaschen (brennbare Gase) und andere brennbare Materialien beträgt mindestens 11 Meter. Brandschutzausrüstung muss im Schweißbereich vorhanden sein. Beachten Sie, dass die beim Schweißen entstehende heiße Schlacke, Spritzer und Funken eine potenzielle Quelle für Feuer oder Explosionen darstellen. Halten Sie einen Sicherheitsabstand zu Personen, entammbaren Gegenständen und Druckbehältern ein. Das Schweißen in geschlossenen Behältern oder Rohren ist zu untersagen und wenn diese geö󰀨net sind, müssen diese von brennbaren oder explosiven Sto󰀨en (Öl, Kraftsto󰀨, Gasrückstände etc.) entleert werden. Schleifarbeiten dürfen nicht auf die Schweißstromquelle oder auf brennbare Materialien gerichtet werden.

UMGANG MIT GASFLASCHEN

Austretendes Gas kann in hoher Konzentration zum Erstickungstod führen. Sorgen Sie daher immer für eine gut belüftete Arbeits- und Lagerumgebung. Der Transport muss auf sichere Art und Weise erfolgen: Flaschen geschlossen und die Schweißstromquelle ausgeschaltet. Lagern Sie die Gasaschen ausschließlich in vertikaler Position und sichern Sie sie z. B. mithilfe eines entsprechenden Gasaschenfahrwagens gegen Umkippen. Verschließen Sie die Gasaschen nach jedem Schweißvorgang. Achten Sie auf Temperaturschwankungen und Sonneneinstrahlung. Die Flasche darf nicht in Kontakt mit einer Flamme, einem Lichtbogen, einem Brenner, einer Erdungsklemme oder einer anderen Wärme- oder Glühquelle kommen. Halten Sie die Flasche von Strom- und Schweißkreisen fern und schweißen Sie niemals in ihre unmittelbarer Nähe. Vorsicht beim Ö󰀨nen des Flaschenventils: Halten Sie den Kopf von der Armatur weg und vergewissern Sie sich, dass das verwendete Gas sich für den Schweißprozess eignet. ELEKTRISCHE SICHERHEIT Das verwendete Stromnetz muss zwingend geerdet sein. Verwenden Sie nur die empfohlenen Sicherungen. Das Berühren stromführender Teile kann tödliche elektrische Schläge und schwere Verbrennungen bis zum Tod verursachen. Berühren Sie niemals gleichzeitig Teile innerhalb und außerhalb der Stromquelle (Brenner, Zangen, Kabel, Elektroden), da diese mit dem Schweißstromkreis verbunden sind und Stromführen können. Trennen Sie das Gerät IMMER vom Stromnetz und warten Sie zwei weitere Minuten BEVOR Sie das Gerät ö󰀨nen, damit sich die Kondensatorspannungen entladen kann. Berühren Sie niemals gleichzeitig den Brenner oder den Elektrodenhalter und die Masseklemme. Sorgen Sie dafür, dass beschädigte Kabel oder Brenner von qualiziertem und autorisiertem Personal ausgetauscht werden. Dimensionieren Sie den Querschnitt der Kabel entsprechend der Anwendung. Tragen Sie zur Isolierung beim Schweißen immer trockene Kleidung in gutem Zustand. Achten Sie unabhängig der Umgebungsbedingungen stets auf isolierendes Schuhwerk.

CEM-KLASSE DES GERÄTES

Der Norm IEC 60974-10 entsprechend, wird dieses Gerät als Klasse A Gerät eingestuft und ist somit für den industriellen und/ oder professionellen Gebrauch geeignet. An diesen Standorten kann es aufgrund von leitungsgebundenen und abgestrahlten Hochfrequenzstörungen zu potenziellen Störungen bei der Gewährleistung der elektromagnetischen Verträglichkeit kommen. Unter der Voraussetzung, dass die Impedanz des ö󰀨entlichen Niederspannungsnetzes am gemeinsamen Koppelpunkt kleiner als Zmax = 0,29 Ohm ist, entspricht dieses Gerät der Norm IEC 61000-3-11 und kann an ö󰀨entliche Niederspannungsnetze angeschlossen werden. Der Installateur oder Nutzers des Geräts ist zuständig dafür, dass die Netzimpedanz den Impedanzbeschränkungen entspricht, wobei er ggf. den Betreiber des Verteilungsnetzes konsultieren muss. Dieses Gerät ist mit der Norm IEC 61000-3-12 konform.

ELEKTROMAGNETISCHE FELDER UND STÖRUNGEN

Der durch einen Leiter ießende elektrische Strom erzeugt lokale elektrische und magnetische Felder (EMV). Beim Betrieb von Lichtbogenschweißanlagen kann es zu elektromagnetischen Störungen kommen.DE

Betriebsanleitung NEOMIG-i 400 G / 500 G Übersetzung der Originalbetriebsanleitung Elektromagnetische Felder (EMF) können bestimmte medizinische Implantate stören, z. B. Herzschrittmacher. Für Personen, die medizinische Implantate tragen, müssen Schutzmaßnahmen ergri󰀨en werden. Zum Beispiel Zugangseinschränkungen oder individuelle Risikobewertung für Schweißer. Alle Schweißer sollten die folgenden Verfahren anwenden, um die Wirkung von elektromagnetischen Feldern aus dem Schweißstromkreis zu minimieren:

• Elektrodenhalter und Massekabel bündeln, wenn möglich machen Sie sie mit Klebeband fest;

• Achten Sie darauf, dass Ihr Oberkörper und Kopf sich so weit wie möglich vom Schweißschaltkreis benden ;

• Achten Sie darauf, dass sich die Schweißkabel nicht um Ihren Körper wickeln;

• Positionieren Sie den Körper nicht zwischen den Schweißkabeln. Die Kabel sollten stets auf einer Seite liegen;

• Verbinden Sie die Massezange mit dem Werkstück möglichst nahe der Schweißzone;

• nicht in der Nähe der Schweißstromquelle arbeiten, darauf sitzen oder sich dagegen lehnen;

• beim Transportieren der Schweißstromquelle oder des Drahtvorschubgeräts nicht schweißen. Personen, die Herzschrittmacher oder Hörgeräte tragen, sollten sich vor Arbeiten in der Nähe der Maschine, von einem Arzt beraten lassen. Durch den Betrieb dieses Gerätes können medizinische, informationstechnische und andere Geräte in Ihrer Funktionsweise beeinträchtigt werden. EMPFEHLUNGEN ZUR BEURTEILUNG DES SCHWEISSBEREICHS UND DER SCHWEISSINSTALLATION Allgemein Der Anwender ist für den korrekten Einsatz des Schweißgerätes und des Materials gemäß den Herstellerangaben verantwortlich. Treten elektromagnetische Störungen auf, liegt es in der Verantwortung des Anwenders des Schweißgeräts, mit Hilfe des Herstellers eine Lösung zu nden. Die korrekte Erdung des Schweißplatzes inklusive aller Geräte hilft in vielen Fällen. In einigen Fällen kann eine elektromagnetische Abschirmung des Schweißstroms erforderlich sein. Eine Reduktion der elektromagnetischen Störungen auf ein niedriges Niveau ist auf jeden Fall erforderlich. Prüfung des Schweißplatzes Der Anwender sollte den Arbeitsplatz vor dem Einsatz des Schweißgerätes auf mögliche elektromagnetische Probleme der Umgebung prüfen. Zur Bewertung potenzieller elektromagnetischer Probleme in der Umgebung sollte der Anwender folgendes berücksichtigen: a) das Vorhandensein von anderen Strom-, Steuer-, Signal- und Telefonkabeln oberhalb, unterhalb und neben der Lichtbogenschweißausrüstung; b) Radio- und Fernsehgeräte; c) Computer und andere Steuereinrichtungen; d) sicherheitskritische Einrichtungen wie Schutz von Industrieanlagen; e) die Gesundheit benachbarter Personen, insbesondere wenn diese Herzschrittmacher oder Hörgeräte tragen; f) Kalibrier- und Messeinrichtungen; g) die Störfestigkeit anderer Einrichtungen in der Umgebung. Der Anwender muss die Verfügbarkeit anderer Alternativen prüfen. Weitere Schutzmaßnahmen können erforderlich sein; h) durch die Tageszeit, zu der die Schweißarbeiten ausgeführt werden müssen. Die Größe des Umgebungsbereichs ist von den örtlichen Strukturen und anderen dort stattndenden Aktivitäten abhängig. Die Umgebung kann sich über die Grenzen des Schweißplatzes hinaus erstrecken. Prüfung des Schweißgerätes Neben der Überprüfung des Schweißplatzes kann eine Überprüfung des Schweißgerätes weitere Probleme lösen. Die Prüfung sollte gemäß Art. 10 der IEC/CISPR 11:2009 durchgeführt werden. In-situ Messungen können auch die Wirksamkeit der Maßnahmen bestätigen. HINWEIS ÜBER DIE METHODEN ZUR REDUZIERUNG ELEKTROMAGNETISCHER FELDER a. Ö󰀨entliche Stromversorgung: Das Lichtbogenschweißgerät sollte gemäß der Hinweise des Herstellers an die ö󰀨entliche Versorgung angeschlossen werden. Wenn es zu Störungen kommt, müssen Sie möglicherweise zusätzliche Gegenmaßnahmen ergreifen, wie z. B. die Filterung des ö󰀨entlichen Stromnetzes. Es sollte in Betracht gezogen werden, das Stromkabel in einem Metallrohr oder Ähnlichem von einem fest installierten Lichtbogenschweißgerät abzuschirmen. Die elektrische Kontinuität der Abschirmung sollte über ihre gesamte Länge sichergestellt werden. Abschirmung anderer Einrichtungen in der Umgebung oder der gesamten Schweißeinrichtung können erforderlich sein. b. Wartung des Gerätes und des Zubehörs: Das Lichtbogenschweißgerät muss gemäß der Hinweise des Herstellers an die ö󰀨entliche Versorgung angeschlossen werden. Alle Klappen und Deckel am Gerät müssen im Betrieb geschlossen sein. Das Schweißgerät und das Zubehör dürfen nur den Anweisungen des Geräteherstellers gemäß verändert werden. Für die Einstellung und Wartung der Lichtbogenzünd- und Stabilisierungseinrichtungen sind die Anweisungen des Geräteherstellers besonders zu beachten. c. Schweißkabel: Schweißkabel sollten so kurz wie möglich sein und zusammengelegt am Boden verlaufen. d. Potenzialausgleich: Alle metallischen Teile des Schweißplatzes müssen in den Potenzialausgleich einbezogen werden. Bei gleichzeitiger Berührung der Brennerspitze und metallischer Teile besteht die Gefahr eines elektrischen Schlags. Berühren Sie beim Schweißen keine nicht geerdeten Metallteile. e. Erdung des Werkstücks: Die Erdung des Werkstücks kann in bestimmten Fällen die Störung reduzieren. Erden Sie keine Werkstücke, wenn dadurch ein Verletzungsrisiko für den Benutzer oder die Gefahr der Beschädigung anderer elektrischer Geräte entsteht. Die Erdung kann direkt oder über einen Kondensator erfolgen. Wählen Sie den Kondensator gemäß der nationalen Normen. f. Schutz und Trennung: Der Schutz und die selektive Abschirmung anderer Kabel und Geräte in der Umgebung können Interferenzprobleme reduzieren. Die Abschirmung der gesamten Schweißzone kann bei speziellen Anwendungen nötig sein.28 Betriebsanleitung NEOMIG-i 400 G / 500 G Übersetzung der Originalbetriebsanleitung

TRANSPORT DER SCHWEISSSTROMQUELLE

Die Schweißstromquelle ist mit zwei Gri󰀨en ausgestattet, die es zwei Personen ermöglichen, sie von Hand zu tragen. Ziehen Sie niemals an Brenner oder Kabeln, um die Schweißstromquelle zu bewegen. Das Gerät darf ausschließlich in vertikaler Position transportiert werden. Führen Sie die Stromquelle nicht über Personen oder Gegenstände. Halten Sie sich unbedingt an die unterschiedlichen Transportrichtlinien für Schweißgeräte und Gasaschen. Für beide gibt es unterschiedliche Beförderungsvorschriften. GERÄTEINSTALLATION

• Stellen Sie das Gerät ausschließlich auf festen und sicheren Grund, dessen Neigungswinkel nicht größer als 10° ist.

• Achten Sie auf eine gute Belüftung und ausreichend Schutz bzw. Ausstattung der Räumlichkeiten.

• Verwenden Sie das Gerät nicht in einer elektromagnetisch sensiblen Umgebung.

• Der Netzstecker muss zu jeder Zeit frei zugänglich sein. Schützen Sie das Gerät vor Regen und direkter Sonneneinstrahlung.

• Das Gerät ist IP23-Schutzart-konform, d. h.: - das Gerät ist vor dem Eindringen mittelgroßer Fremdkörper mit einem Durchmesser > 12,5 mm und - Schutzgitter gegen Sprühwasser (beliebige Richtungen bis 60° Abweichung von der Senkrechten). Dieses Gerät kann also im Freien verwendet werden gemäß der IP23-Schutzart. Die Versorgungs-, Verlängerungs- und Schweißkabel müssen komplett abgerollt werden, um ein Überhitzen zu verhindern. Der Hersteller GYS haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes entstanden sind. WARTUNG / HINWEISE

• Alle Wartungsarbeiten müssen von qualiziertem und geschultem Fachpersonal durchgeführt werden. Eine jährliche Wartung wird empfohlen.

• Schalten Sie die Stromversorgung aus, indem Sie den Stecker ziehen, und warten Sie 2 Minuten, bevor Sie an dem Gerät arbeiten. Im Inneren des Geräts sind die Spannungen und Ströme hoch und gefährlich.

• Nehmen Sie regelmäßig (mindestens 2 bis 3 Mal im Jahr) das Gehäuse ab und reinigen Sie das Innere des Gerätes mit Pressluft. Lassen Sie die elektrischen Anschlüsse regelmäßig von einem qualizierten Techniker prüfen.

• Prüfen Sie regelmäßig den Zustand des Netzkabels. Bei Beschädigung muss sie durch den Hersteller, seinen Reparaturservice oder eine qualizierte Person ausgetauscht werden.

• Lüftungsschlitze nicht bedecken.

• Diese Stromquelle darf nicht zum Auftauen von gefrorenen Wasserleitungen, zur Batterieladung und zum Starten von Motoren benutzt werden.

AUFBAU - PRODUKTFUNKTION

Das Gerät darf nur von qualizierten und befugten Personen montiert und in Betrieb genommen werden. Stellen Sie während der Installation sicher, dass die Stromquelle vom Netz getrennt ist. Reihen- oder Parallelschaltungen von Generatoren sind nicht zulässig. Es sollten die mitgelieferten Schweißkabel verwendet werden, um die optimalen Einstellungen des Produkts zu erreichen. BESCHREIBUNG Das Gerät ist ein dreiphasiges, synergetisch geregeltes Schweißgerät für MIG/MAG-, Elektrodenschweißungen (MMA) und Schweißen mit umhüllten Stabelektroden (WIG). Es muss ein separater optionaler Drahtvorschub verwendet werden. GERÄTEBESCHREIBUNG (II)

Betriebsanleitung NEOMIG-i 400 G / 500 G Übersetzung der Originalbetriebsanleitung

VERSORGUNG - INBETRIEBNAHME

Es ist mit einem 400V/32A CEE-Stecker (EN 60309-1) ausgestattet und muss an einer dreiphasigen 400V/32A (50-60Hz) Steckdose mit korrekt angeschlossenem Schutzleiter betrieben werden. Der e󰀨ektiv aufgenommene Strom (I1e󰀨) ist auf dem Gerät für maximale Betriebsbedingungen angegeben. Überprüfen Sie, ob ihre Stromversorgung und Schutzeinrichtungen (Sicherungen und/oder Fehlerstromschutzschalter) mit den für den Betrieb des Gerätes nötigen Werten übereinstimmen. In einigen Ländern muss man den Stecker wechseln, um die Nutzung unter maximalen Bedingungen zu ermöglichen.

• Das Schweißgerät arbeitet mit einer elektrischen Spannung von 400 V +/-15 %. Unter 330Ve󰀨 und über 490Ve󰀨 wird der Spannungsschutz des Geräts aktiviert (auf der Bildschirmanzeige erscheint ein Fehlercode).

• Der Start erfolgt durch Drücken des START/STOP-Schalters (Ein), der Stopp durch Drücken desselben Schalters (Aus). Vorsicht! Ziehen Sie niemals den Netzstecker, wenn das Gerät eingeschaltet ist.

BRANCHEMENT SUR GROUPE ÉLECTROGÈNE

Dieses Gerät kann mit Stromaggregat betrieben werden, sofern die folgenden Anforderungen erfüllt werden: - Die Wechselspannung – E󰀨ektivwert 400V + /- 15% beträgt und die Spitzenspannung kleiner als 700 V ist. - Die Frequenz muss zwischen 50 und 60 Hz liegen. Diese Bedingungen müssen unbedingt überprüft werden, da viele Generatoren Hochspannungsspitzen erzeugen, die die Geräte beschädigen können.

EINSATZ VON VERLÄNGERUNGSLEITUNGEN

Eingesetzte Verlängerungsleitungen müssen für die auftretenden Spannungen und Ströme geeignet sein. Verlängerungskabel müssen den natio- nalen Regeln entsprechen. Versorgungsspannung Länge - Querschnitt des Verlängerungskabels(Länge < 45m) 400 V 4 mm²

ANSCHLUSS DES VERBINDUNGS-SCHLAUCHPAKETS

Das Anschließen oder Trennen des Kabelbaums zwischen Stromquelle und Drahtvorschubko󰀨er muss bei ausgeschalteter Stromquelle erfolgen. Schalten Sie die Stromversorgung aus, indem Sie den Stecker ziehen, und warten Sie 2 Minuten. Einzelheiten zum Schlauchpaket- Anschluss zwischen Stromquelle und Drahtvorschubko󰀨er entnehmen Sie bitte der Anleitung für den separaten Drahtvorschubko󰀨er (Option). Die folgenden Diagramme beschreiben die Mindestanschlüsse, die je nach Schweißmethode erforderlich sind. Der Benutzer kann, wenn er möchte, nicht benötigte Anschlüsse belassen (Gasanschluss beim MMA-Schweißen, Leistungskabel am Drahtvorschubko󰀨er beim MMA- und WIG-Schweißen usw.). MIG-MAG-Schweißen (Pluspol) KOOLWELD 2, optional30 Betriebsanleitung NEOMIG-i 400 G / 500 G Übersetzung der Originalbetriebsanleitung

1 Steuerung 1 Steuerung 2 Leistung 2 Leistung 3 Gas 3 Gas 4 Kühlüssigkeit MIG-MAG-Schweißen (Minuspol) MIG/MAG-Schweißen ohne Schutzgas erfordert im Allgemein negative Polarität am Brenneranschluss. In diesem Fall muss ein Umpolkabel (Option) verwendet werden. Beachten Sie in jedem Fall die Empfehlungen des Fühldrahtherstellers zur Wahl der Polarität. KOOLWELD 2, optional

Betriebsanleitung NEOMIG-i 400 G / 500 G Übersetzung der Originalbetriebsanleitung

1 Steuerung 1 Steuerung 2 Leistung 2 Leistung 3 Kühlüssigkeit a Optionales Polaritätsumkehrkabel (optional) a Optionales Polaritätsumkehrkabel (optional) MMA-Schweißen Beachten Sie die auf den Elektrodenpackungen angegebene Schweißpolarität und Schweißstrom. Entfernen Sie die Elektrode aus dem Elektroden- halter, wenn die Stromquelle nicht benutzt wird. Den MIG-MAG- oder WIG-Brenner nicht anschließen, wenn die Stromquelle zum MMA-Schweißen benutzt wird. KOOLWELD 2, optional32 Betriebsanleitung NEOMIG-i 400 G / 500 G Übersetzung der Originalbetriebsanleitung

1 Steuerung 1 Steuerung 2 Masseklemme oder Elektrodenhalter 2 Masseklemme oder Elektrodenhalter WIG-Schweißen (mit WIG-Brenner, EURO-Anschluss) Beim WIG-Schweißen ist Schutzgas (Argon) erforderlich. Kontrollieren Sie vor dem Schweißen den Brenner auf Vollständigkeit und Zustand der Verschleißteile (Keramikgasdüse, Spannhülsengehäuse, Spannhülse, Brennerkappe und Wolfram-Elektrode). In diesem Fall muss ein Umpolkabel (Option) (a) verwendet werden. KOOLWELD 2, optional

Betriebsanleitung NEOMIG-i 400 G / 500 G Übersetzung der Originalbetriebsanleitung

1 Steuerung 1 Steuerung 2 Leistung 2 Leistung 3 Gas 3 Gas a Optionales Polaritätsumkehrkabel (optional) a Optionales Polaritätsumkehrkabel (optional) Ebenfalls ist die Verwendung eines optionalen V-WIG-Brenners mit Ventil möglich. Diese muss in die Minuspolbuchse an der Vorder- seite der Stromquelle eingesteckt werden (II-2).

OPTIONALES POLARITÄTSUMKEHRKABEL

Länge Abschnitt Artikel-Nr.

5 m 032439 10 m 032446 OPTIONALER DRAHTVORSCHUBKOFFER Dieses Gerät muss mit einem separaten Drahtvorschub WF 35 (Option, Art. Nr. 075078) oder WF 50 (Art. Nr. 075108) ausgestattet sein. Die Verbindung zwischen diesen beiden Elementen erfolgt über einen optionalen Zwischenschlauchpacket: Art der Brennerkühlung Länge Abschnitt Artikel-Nr. Luft 5 m 70 mm² 075443 10 m 70 mm² 075450 95 mm² 077553 Liquide

5 m 70 mm² 075474 10 m 70 mm² 075481 95 mm² 07550434 Betriebsanleitung NEOMIG-i 400 G / 500 G Übersetzung der Originalbetriebsanleitung

OPTIONALES KÜHLAGGREGAT

Artikel-Nr. Bezeichnung Kühlleistung Leistung Versorgungsspannung Optionales Kühlmittel

Das Kühlaggregat wird vom Gerät automatisch erkannt. Um das Kühlaggregat auszuschalten (OFF), lesen Sie bitte die Anleitung der Schnittstelle. Zum Schutz des Anwenders und des Brenners ist die Kühleinheit mit folgendem Schutz ausgerüstet:

• Minimaler Flüssigkeitsniveau in der Kühleinheit.

• Minimaler Kühlmitteldurchuss im Brenner

• Überhitzungsschutz der Kühlüssigkeit. Die Kühlschläuche des Brenners dürfen ausschließlich bei ausgeschaltetem Kühlaggregat angeschlossen oder getrennt werden. Die Kühlüssigkeit ist gesundheitsschädlich und reizt die Augen, die Haut und die Schleimhäute. Die heiße Kühlüssigkeit kann zu schweren Verbrennungen führen. OPTIONALES FILTERSET Staublter (Art. Nr. 046580) mit Feinlterung: : 630 µm (0,63 mm). Achtung: Die Verwendung dieses Filters kann die Einschaltdauer Ihrer Stromquelle verringern. Um das Risiko einer Überhitzung durch verstopfte Lüftungsö󰀨nungen zu vermeiden, muss der Staublter regelmäßig gereinigt werden. Abnehmen und mit Druckluft reinigen.

ANOMALIEN, URSACHEN, LÖSUNGEN

SYMPTOME MÖGLICHE URSACHEN LÖSUNGEN

Der Schweißdrahtvorschub ist nicht konstant. Partikel verstopfen die Gasdüse Reinigen Sie das Kontaktrohr oder ersetzen Sie es. Der Draht rutscht in den Drahtführungsrollen. Fügen Sie Antihaftmittel hinzu. Eine Drahtführungsrolle rutscht. Prüfen Sie den Sitz der Drahtführungs- rollenschraube. Das Brennerschlauch ist geknickt. Das Brennerkabel muss möglichst gerade sein. Der Drahtvorschubmotor funktioniert nicht. Spulenbremse oder Drahtführungsrollen zu fest. Lösen Sie die Bremse und die Drahtführungs- rollen. Falscher Drahtvorschub. Schmutzige oder beschädigtes Drahtfüh- rungsseele. Reinigen oder ersetzen Sie es. Fehlende Passfeder bei den Drahtführungs- rollen Ergänzen Sie die fehlende Passfeder im Gehäuse. Spulenbremse zu fest angezogen. Lösen Sie die Bremse. Kein Strom oder falscher Schweißstrom. Falscher Netzanschluss. Kontrollieren Sie den Anschluss der Steckdose und überprüfen Sie, ob die Steckdose richtig versorgt ist. Falscher Masseanschluss. Prüfen Sie das Massekabel (Anschluss und Zustand der Masseklemme). Keine Leistung. Prüfen Sie den Brennertaster. Der Draht reibt sich auf den Drahtführungs- rollen ab. Zerdrückter Drahtführungsmantel. Prüfen Sie die Drahtseele und den Bren- nergri󰀨. Draht stockt im Brenner. Ersetzen Sie oder reinigen Sie den Brenner. Kein Kapillarrohr. Prüfen Sie, ob das Kapillarrohr vorhanden ist. Drahtgeschwindigkeit zu hoch. Drahtgeschwindigkeit reduzierenDE

Betriebsanleitung NEOMIG-i 400 G / 500 G Übersetzung der Originalbetriebsanleitung Poröse Schweißnaht. Gasdurchuss zu niedrig. Einstellbereich von 15 bis 20l/min. Reinigen Sie das Basismetall. Gasasche leer. Das Gas ersetzen. Schlechte Gasqualität. Das Gas ersetzen. Durchzug oder Einuss des Windes. Vermeiden Sie Luftzug und schützen Sie den Schweißbereich. Verstopfte Gasdüse. Reinigen oder ersetzen Sie die Gasdüse. Schlechte Drahtqualität. Nutzen Sie nur zum MIG/MAG-Schweißen geeigneten Draht. Werkstück nicht ausreichend vorbereitet (Rost usw.) Reinigen Sie das Werkstück vor dem Schweißen. Das Gas ist nicht angeschlossen Prüfen Sie, ob das Gas an das Gerät angeschlossen ist. Starke Funkenbildung. Lichtbogen-Spannung zu niedrig oder zu hoch. Siehe Schweiß-Parameter. Falscher Masseanschluss. Die Masseklemme am Werkstück anschließen. Schutzgasmenge zu niedrig. Stellen Sie den Gasdurchuss ein. Kein Gas am Ausgang des Brenners Falscher Gasanschluss Prüfen Sie die Gasanschlüsse Prüfen Sie, ob das Gasventil richtig funktio- niert. Fehler beim Download Die Daten auf die SD-Karte sind falsch oder beschädigt. Prüfen Sie Ihre Daten. Backup-Problem Alle Speicherplätze sind belegt. Sie müssen Programme löschen. Die Anzahl an Speicherplätzen ist auf 200 beschränkt. Automatische Löschung der JOBs. Manche JOBs wurden gelöscht, weil sie mit den neuen Synergien nicht mehr kompatibel waren.

Fehler beim USB-Stick Kein JOB auf dem USB-Stick entdeckt - Kein Speicher mehr frei Geben Sie Speicher auf dem USB-Stick frei. Datei-Problem Die Datei «...» entspricht nicht den herunterge- ladenen Synergien des Produktes. Die Datei wurde mit Synergien erstellt, die nicht in der Maschine sind. Problem bei der Aktualisierung Der USB-Stick scheint nicht erkannt zu werden. Das Bildmaterial aus Schritt Nr. 5 des Aktualisierungsverfahrens wird nicht auf dem Bildschirm angezeigt.

1- Stecken Sie den USB-Stick in den Steck-

2- Schalten Sie die Stromquelle ein.

3- Langes Drücken des Drehrädchens der

HMI, um die Aktualisierung zu starten. GARANTIEBEDINGUNGEN Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt wer- den (Nachweis Kaufbeleg). Nach Anerkenntnis des Garantieanspruchs durch den Hersteller bzw. seines Beauftragten erfolgen eine für den Käufer kostenlose Reparatur und ein kostenloser Ersatz von Ersatzteilen. Die Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert. Die Garantieleistung erfolgt nicht bei Defekten, die durch:

• Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind.

• Normalen Verschleiß von Teilen (Bsp. : Kabel, Klemmen usw.).

• Schäden durch unsachgemäßen Gebrauch (fehlerhafte Stromversorgung, Sturz, Demontage).

• Umgebungsbedingte Ausfälle (Verschmutzung, Rost, Staub). Bei einem Ausfall schicken Sie das Gerät an Ihren Händler zurück und legen Folgendes bei: - einen mit Datum versehenen Kaufnachweis (Quittung, Rechnung...) - Eine Fehlerbeschreibung.36 Manual de uso NEOMIG-i 400 G / 500 G Traducción de las instrucciones originales

ACHTUNG ! Lesen Sie diese Anleitung sorgfältig durch vor Inbetriebnahme des Geräts.

Symbole in der Bedienungsanleitung

Invertergleichstrom- quelle.

Schweißen mit umhüllter Elektrode (E-Handschweißen)

Geeignet für Schweißarbeiten im Bereich mit erhöhten elektrischen Risiken.

Einschaltdauer: 10 min - 40°C, richtlinienkonform EN60974-1.

Entsprechender Schweißstrom

Entsprechende Arbeitsspannung

Dreiphasige Netzversorgung mit 50 oder 60Hz

Maximaler Versorgungsstrom

Maximaler effektiver Versorgungsstrom

Gerät entspricht europäischen Richtlinien. Die Konformitätserklärung nden Sie auf unsere Webseite.

Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).

Das Gerät entspricht die marokkanischen Standards. Die Konformitätserklärung Cم (CMIM) ist auf unserer Webseite verfügbar (siehe Titelseite).

Das Gerät erfüllt die Norm EN 60974-1 und EN 60971-10 der Geräteklasse A

Für die Entsorgung Ihres Gerätes gelten besondere Bestimmungen (sondermüll) gemäß europäische Bestimmung 2012/19/EU. Es darf nicht mit dem Hausmüll entsorgt werden!

Recyclingprodukt, das gesondert entsorgt werden muss.

EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)

Die Stromunterbrechung erfolgt durch Trennen des Netzsteckers vom häuslichen Stromnetz. Der Gerätanwender sollte den freien Zugang zum Netzstecker immer gewährleisten.
