BEDIENUNGSANLEITUNG WS4R GYS

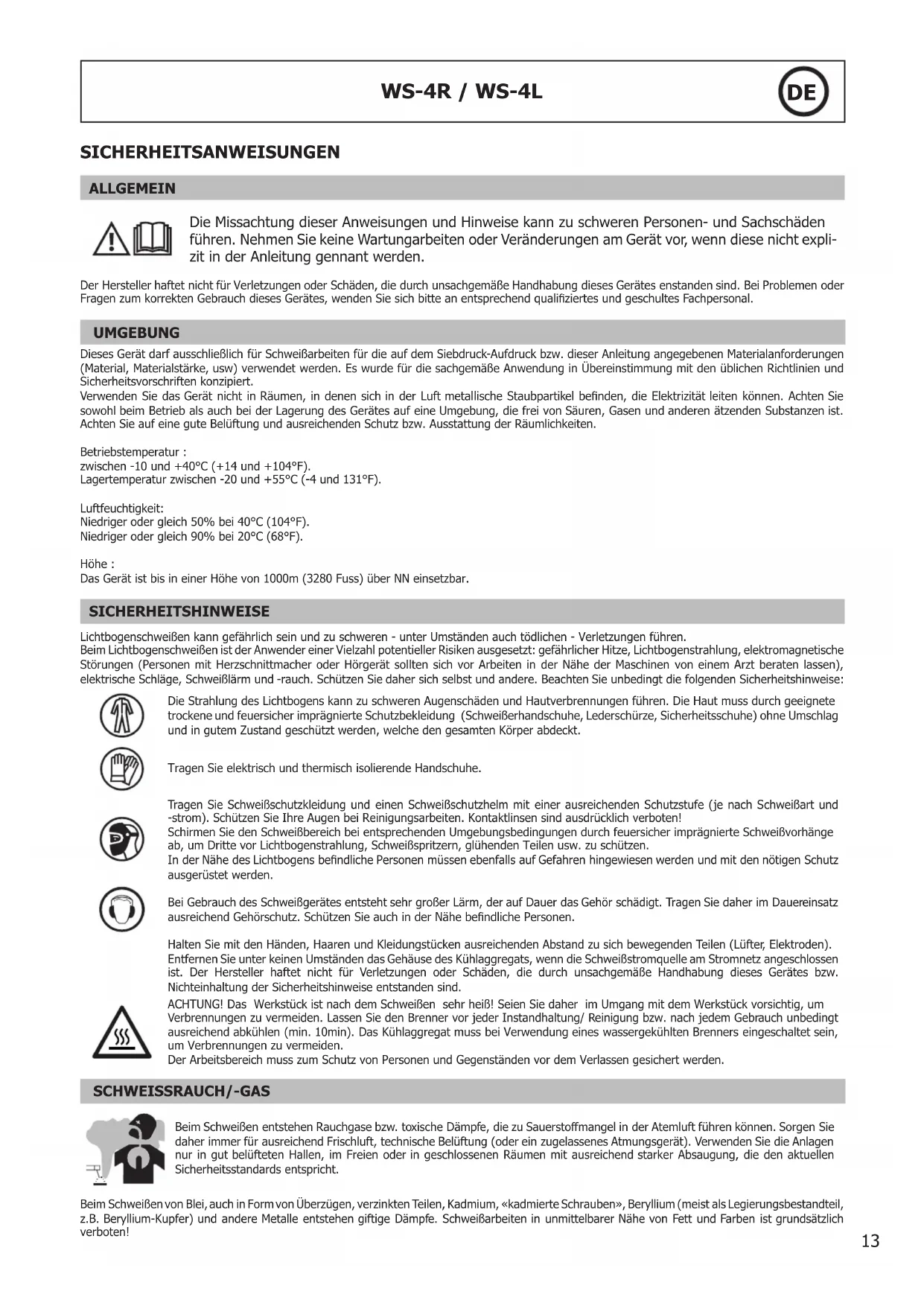

SICHERHEITSANWEISUNGEN ALLGEMEIN Die Missachtung dieser Anweisungen und Hinweise kann zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerät vor, wenn diese nicht expli- zit in der Anleitung gennant werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes enstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch dieses Gerätes, wenden Sie sich bitte an entsprechend qualiziertes und geschultes Fachpersonal. UMGEBUNG Dieses Gerät darf ausschließlich für Schweißarbeiten für die auf dem Siebdruck-Aufdruck bzw. dieser Anleitung angegebenen Materialanforderungen (Material, Materialstärke, usw) verwendet werden. Es wurde für die sachgemäße Anwendung in Übereinstimmung mit den üblichen Richtlinien und Sicherheitsvorschriften konzipiert. Verwenden Sie das Gerät nicht in Räumen, in denen sich in der Luft metallische Staubpartikel benden, die Elektrizität leiten können. Achten Sie sowohl beim Betrieb als auch bei der Lagerung des Gerätes auf eine Umgebung, die frei von Säuren, Gasen und anderen ätzenden Substanzen ist. Achten Sie auf eine gute Belüftung und ausreichenden Schutz bzw. Ausstattung der Räumlichkeiten. Betriebstemperatur : zwischen -10 und +40°C (+14 und +104°F). Lagertemperatur zwischen -20 und +55°C (-4 und 131°F). Luftfeuchtigkeit: Niedriger oder gleich 50% bei 40°C (104°F). Niedriger oder gleich 90% bei 20°C (68°F). Höhe : Das Gerät ist bis in einer Höhe von 1000m (3280 Fuss) über NN einsetzbar. SICHERHEITSHINWEISE Lichtbogenschweißen kann gefährlich sein und zu schweren - unter Umständen auch tödlichen - Verletzungen führen. Beim Lichtbogenschweißen ist der Anwender einer Vielzahl potentieller Risiken ausgesetzt: gefährlicher Hitze, Lichtbogenstrahlung, elektromagnetische Störungen (Personen mit Herzschnittmacher oder Hörgerät sollten sich vor Arbeiten in der Nähe der Maschinen von einem Arzt beraten lassen), elektrische Schläge, Schweißlärm und -rauch. Schützen Sie daher sich selbst und andere. Beachten Sie unbedingt die folgenden Sicherheitshinweise: Die Strahlung des Lichtbogens kann zu schweren Augenschäden und Hautverbrennungen führen. Die Haut muss durch geeignete trockene und feuersicher imprägnierte Schutzbekleidung (Schweißerhandschuhe, Lederschürze, Sicherheitsschuhe) ohne Umschlag und in gutem Zustand geschützt werden, welche den gesamten Körper abdeckt. Tragen Sie elektrisch und thermisch isolierende Handschuhe. Tragen Sie Schweißschutzkleidung und einen Schweißschutzhelm mit einer ausreichenden Schutzstufe (je nach Schweißart und -strom). Schützen Sie Ihre Augen bei Reinigungsarbeiten. Kontaktlinsen sind ausdrücklich verboten! Schirmen Sie den Schweißbereich bei entsprechenden Umgebungsbedingungen durch feuersicher imprägnierte Schweißvorhänge ab, um Dritte vor Lichtbogenstrahlung, Schweißspritzern, glühenden Teilen usw. zu schützen. In der Nähe des Lichtbogens bendliche Personen müssen ebenfalls auf Gefahren hingewiesen werden und mit den nötigen Schutz ausgerüstet werden. Bei Gebrauch des Schweißgerätes entsteht sehr großer Lärm, der auf Dauer das Gehör schädigt. Tragen Sie daher im Dauereinsatz ausreichend Gehörschutz. Schützen Sie auch in der Nähe bendliche Personen. Halten Sie mit den Händen, Haaren und Kleidungstücken ausreichenden Abstand zu sich bewegenden Teilen (Lüfter, Elektroden). Entfernen Sie unter keinen Umständen das Gehäuse des Kühlaggregats, wenn die Schweißstromquelle am Stromnetz angeschlossen ist. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes bzw. Nichteinhaltung der Sicherheitshinweise entstanden sind. ACHTUNG! Das Werkstück ist nach dem Schweißen sehr heiß! Seien Sie daher im Umgang mit dem Werkstück vorsichtig, um Verbrennungen zu vermeiden. Lassen Sie den Brenner vor jeder Instandhaltung/ Reinigung bzw. nach jedem Gebrauch unbedingt ausreichend abkühlen (min. 10min). Das Kühlaggregat muss bei Verwendung eines wassergekühlten Brenners eingeschaltet sein, um Verbrennungen zu vermeiden. Der Arbeitsbereich muss zum Schutz von Personen und Gegenständen vor dem Verlassen gesichert werden. SCHWEISSRAUCH/-GAS Beim Schweißen entstehen Rauchgase bzw. toxische Dämpfe, die zu Sauerstomangel in der Atemluft führen können. Sorgen Sie daher immer für ausreichend Frischluft, technische Belüftung (oder ein zugelassenes Atmungsgerät). Verwenden Sie die Anlagen nur in gut belüfteten Hallen, im Freien oder in geschlossenen Räumen mit ausreichend starker Absaugung, die den aktuellen Sicherheitsstandards entspricht. Beim Schweißen von Blei, auch in Form von Überzügen, verzinkten Teilen, Kadmium, «kadmierte Schrauben», Beryllium (meist als Legierungsbestandteil, z.B. Beryllium-Kupfer) und andere Metalle entstehen giftige Dämpfe. Schweißarbeiten in unmittelbarer Nähe von Fett und Farben ist grundsätzlich verboten! 13WS-4R / WS-4L

Sorgen Sie für ausreichenden Schutz des Schweißbereiches. Der Sicherheitsabstand für brennbare Materialien beträgt mindestens 11 Meter. Beachten Sie die beim Schweißen entstehende heiße Schlacke, Spritzer und Funken. Sie sind eine potentielle Entstehungsquelle für Feuer oder Explosionen. Schweißen Sie keine Behälter, die brennbare Materialen enthalten (auch keine Reste davon). Gefahr entammbarer Gase. ACHTUNG! Behälter bzw. Rohre im Über- bzw. Unterdruck dürfen nicht geschweißt werden (Explosions- bzw. Implosionsgefahr)! Arbeiten Sie bei Schleifarbeiten immer in entgegengesetzer Richtung zu diesem Gerät und entammbaren Materialen. DRUCKGASFLASCHEN Austretendes Gas kann in hoher Konzentration zum Erstickungstod führen. Sorgen Sie daher immer für eine gute belüftete Arbeits- und Lagerumgebung. Achten Sie darauf, dass die Gasaschen ausschließlich in vertikaler Position und sichern Sie sich z. B. mithilfe eines entsprechenden GAsaschenfahrwagens gegen Umkippen. Verschließen Sie die Flaschen nach jedem Schweißvorgang und schützen Sie sich vor direkter Sonneneinstrahlung, oenem Feuer und starken Temperaturschwankungen (z.B. sehr tiefen Temperaturen). Positionieren Sie die Gasaschen stets mit ausreichendem Abstand zu Schweiß- und Schleifarbeiten bzw. jedweder Hitze-, Funken- und Flammenquelle. Achten Sie auf einen einwandfreien Zustand der Gasbehälter und verwenden Sie nur zugelassene Teile wie Schläuche, Kupplungen, Druckminderer usw. Bei Erstönung des Gasventils muss der Plastikverschluss / Garantiesiegel von der Flasche entfernt werden. Verwenden Sie ausschließlich Gas, das für die Schweißarbeit mit den von Ihnen ausgewählten Materialen geeignet ist. ELEKTRISCHE SICHERHEIT Das Schweißgerät darf ausschließlich an einer geerdeten Netzversorgung angeschlossen werden. Verwenden Sie nur die empfohlenen Sicherungen. Das Berühren stromführender Teile kann tödliche elektrische Schläge oder schwere Verbrennungen verursachen. Berühren Sie daher UNTER KEINEN UMSTÄNDEN Teile des Geräteinneren oder das geönete Gehäuse, wenn das Gerät mit dem Stromnetz verbunden ist. Trennen Sie IMMER das Gerät vom Stromnetz und warten 2 weitere Minuten BEVOR Sie das Gerät önen, damit sich die Spannung der Kondensatoren entladen kann. Schweißen Sie nicht auf dem Boden oder auf feuchten Oberächen. Arbeiten bei Regen sind grundsätzlich verboten! Die elektrischen Kabel dürfen unter keinen Umständen in Kontakt mit Flüssigkeiten jedweder Art kommen. Berühren Sie niemals gleichzeitig Brenner und Masseklemme! Ausschließlich qualiziertem und geschultem Fachpersonal ist es vorbehalten beschädigte Kabel und Brenner auszutauschen. Achten Sie beim Austausch stets darauf das entsprechende Äquivalent zu verwenden. Tragen Sie zur Isolierung beim Schweißen immer trockene Kleidung in gutem Zustand, um selbst vom Schweißstromkreis getrennt zu sein. Achten Sie unabhängig der Umgebungsbedingungen stets auf isolierendes Schuhwerk.

CEM-KLASSE DES GERÄTES

Dieses Gerät wird der Norm IEC 60974-10 enstprechend als Klasse A Gerät eingestuft und ist somit für den industriellen und/oder professionellen Gebrauch geeignet. Es ist nicht für den Einsatz in Wohngebieten bestimmt, in denen die lokale Stromversorgung über das öentliche Niederspannungsnetz geregelt wird. In diesem Umfeld ist es auf Grund von Hochfrequenz-Störungen und Strahlungen schwierig die elektromagnetische Verträglichkeit zu gewährleisten. ACHTUNG! Dieses Gerät ist nicht konform mit der Norm IEC 61000-3-12. Es liegt in der Verantwortung des Anwenders zu überprüfen, ob die Geräte für den Stromanschluss geeignet sind, bevor Sie es an das Stromnetz anschließen.

ELEKTROMAGNETISCHE FELDER UND STÖRUNGEN

Beim Betrieb von Lichtbogenschweißanlagen kann es in einigen Fällen zu elektromagnetischen Störungen kommen. Der Schweißstrom produziert einen elektromagnetischen Feld herum die Schweißkreis und -Material. Die elektromagnetische Felder könnn manche Medizinimplantate stören (z. B. Herzschrittmacher). Schutzmaßnehme müssen für die Personen, die Medizinimplantate tragen, ergrien werden. Zum Beispiel, durch einen beschränkten Eingang oder eine Risikobewertung jedes einzelnes Schweißfachmanns. Alle Schweißfachmänner sollen die folgende Maßnahmen verwenden, um die elektromagnetische Störungen abzuwiegeln.

• Elektrodenhalter und Massekabel bündeln, wenn möglich machen Sie sie mit Klebeband fest;

• Stellen Sie Ihren Oberkörper und Ihren Kopf möglichst weit des Schweißstromkreises;

• Achten Sie darauf, dass sich die Kabel, der Brenner oder das Massekabel nicht um Ihren Körper wickeln;

• Stellen Sie sich nichts zwischen Masse- und Brennerkabel. Beide Kabel sollten steht auf einer Seite liegen.

• Verbinden Sie die Massezange mit dem Werkstück möglichst nahe der Schweißzone; 14WS-4R / WS-4L

• Arbeiten Sie nicht unmittelbar neben der Schweißstromquelle, sitzen Sie bitte nicht auf die Schweißstromquelle und lehnen Sie nicht an der Schweißstromquelle.

• Schweißen Sie bitte nicht, wenn Sie die Schweißstromquelle oder den Drahtvorschubkoer tragen. Durch den Betrieb dieses Gerätes können elektromedizinische, informationstechnische und andere Geräte in ihrer Funktionsweise beeinträchtigt werden. Personen, die Herzschrittmacher oder Hörgeräte tragen, sollten sich vor Arbeiten in der Nähe der Maschine, von einem Arzt beraten lassen. TRANSPORT Der Drahtvorschubkoer lässt sich dank seiner 2 Grie auf der Koeroberseite bequem heben. Unterschätzen Sie jedoch nicht dessen Eigengewicht! Da der Koer über keine weitere Transporteinrichtung verfügt, liegt es Ihrer eigenen Verantwortung dafür Sorge zu tragen, dass Transport und Bewegung des Koers sicher verlaufen (Achten Sie darauf das Gerät nicht zu kippen). Das Gerät darf ausschließlich in vertikaler Position transportiert werden. Der Drahtvorschubkoer ist mit Kranösen ausgestattet, die ausschließlich für die Wartung des Koers geeignet! Wenn sie beim Schweißen benutzt werden, müssen sie von der Erdung des Gebäude isoliert werden. Unangemessene Schweißstrominstallationen können die Leitung zerstören, die Ausrüstung und Elektrogeräte beschädigen sowie die Überhitzung der Komponenten mit Brandgefahr verursachen. - Sichern Sie sich regelmäßig, dass alle Schweißanschlüsse festgehalten sind! - Stellen Sie fest, dass die Besfestigung des Werkstücks fest ist und keine Elektrofehler hat! - Befestigen Sie oder hängen Sie alle elektrisch leitenden Teilen auf (wie z.B. das Gestell, der Fahrwagen sowie das Hebensystem), um die Isolierung zu sichern! - Stellen Sie keine Bohrmaschine, keines Schleifgerät usw. auf das Schweißgerät, der Fahrwagen oder das Hebensystem hin, wenn sie nicht isoliert sind! - Stellen Sie immer den Brenner oder den Elektrodenhalter auf eine isolierte Fläsche hin, wenn sie nicht benutzt werden! AUFSTELLUNG Befolgen Sie die folgenden Richtlinien:

• Der Drahtvorschubkoer darf ausschließlich eingeschaltet werden, wenn alle Gitter zu sind.

• Stellen Sie das Gerät ausschließlich auf festen und ebenen Untergrund mit einer Neigung von nicht mehr als 10°.

• Schützen Sie das Gerät vor Regen und direkter Sonneneinstrahlung.

• Verwenden Sie das Gerät nicht in einer elektromagnetische Umgebung.

• Das Gerät ist konform IP23S , d. h.: - das Gerät ist vor dem Eindringen von Fremdkörpern mit einem Durchmesser ≥ 12,5 mm geschützt. -das Gerät ist vor Eindringen von Sprühwasser (beliebige Richtungen bis 60° gegen die Senkrechte) geschützt. Dieses Gerät ist für Außenanwendung gemäß der Schutzart IP23S geeignet. Versorgungs-, Verlängerungs- und Schweißkabel müssen komplett abgerollt werden, um Überhitzung zu vermeiden. Der Hersteller JBDC haftet nich für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes enstanden sind. WARTUNG / HINWEISE

• Alle Wartungsarbeiten müssen von qualiziertem und geschultem Fachpersonal durchgeführt werden. Eine jährliche Wartung ist empfohlen.

• Der Drahtvorschubkoer muss vom Schweißgerät getrennt sein. Lassen Sie eine 2 Min.-Wartungszeit, bevor Sie die Wartung des Koers anfangen.

• Nehmen Sie regelmäßig (mindestens 2 bis 3 Mal im Jahr) das Gehäuse ab und reinigen sie das Innere des Gerätes mit Pressluft. Lassen Sie regelmäßig Prüfungen des JBDC Gerätes auf seine elektrische Betriebssicherheit von qualiziertem Techniker durchführen.

• Prüfen Sie regelmäßig den Zustand des Zwischenschlauchpaket. Wenn dieser beschädigt ist, muss sie durch den Hersteller, seinen Reparaturservice oder eine qualizierte Person ausgetauscht werden, um Gefahren zu vermeiden.

• Achtung! Falls Sie andere Kranösen als die von dem Hersteller empfohlene beim Schweißen benutzen, sorgen Sie für eine Isolierung zwischen dem Gehäuse des Koers und den Kranösen.

• Den Drahtvorschubkoer nur im geschlossenen Zustand einschalten!

MONTAGE UND FUNKTION

Das Gerät darf auschließlich von qualiziertem und geschultem Fachpersonal im ausgeschalteten und sicher vom Netz getrennten Zustand montiert werden. Verletzungrisiko durch bewegliche Teile! Die Drahtvorschübe besitzen bewegliche Teile, die Hände, Haare, Kleidung oder Werkzeug erfassen und so Verletzungen verur- sachen können!

• Fassen Sie keine beweglichen bzw. drehbaren Teile sowie Führungsteile an!

• Versichern Sie sich, dass die Abdeckung des Gehäuses oder die Sicherheitsabdeckungen im Betrieb stest geschlossen sind. 15WS-4R / WS-4L

BESCHREIBUNG Der WS 4L ist ein wassergekühlter Drahtvorschubkoer für die dreiphasige MIG-Anlage MIG 500 WS, der WS 4R dient zur Kompletierung der MIG 400 GR / 500 GR. Beide können mit Ø 200mm und 300mm Drahtspulen bestückt werden. Die Drahtvorschubkoer werden jeweils miteiner montierbaren Aufsteckhalterung für die MIG (Stromquelle) geliefert. GERÄTEBESCHREIBUNG (ABB. I) 1- Aufnahmedorn für Drahtrolle Ø 200mm oder 300mm 2- Drahtvorschub 3- Transportgri 4- Potentiometer Drahtvorschubgeschwindigkeit5- EURO Zentralanschluss6- Aufsteckhalterung Stromquelle7- Buchse Schutzgasanschluss8- Buchse Steuerkabel9- Buchse Leistungskabel10- Lenkrollen NETZANSCHLUSS – INBETRIEBNAHME (ABB. I & II) Montage der Aufsteckhalterung für MIGVerwenden Sie die 3 mitgelieferten Schrauben, um den unteren Teil der Halterung auf der Stromquelle zu montieren.Der obere Teil der Halterung, welcher bereits am Drahtvorschubkoer montiert ist, lässt sich dann aufstecken.Gas-AnschlussSchließen Sie den Gasschlauch am Magnetventil (7) des WS 4L an (Klemmschellen im Lieferumfang enthalten).MIG Geräteanschluss Vergewissern Sie sich, dass sowohl MIG als auch Drahtvorschubkoer ausgeschaltet sind, bevor Sie sie miteinander verbinden. Verwenden Sie zur Verbindung das Steuerkabel (Anschluss an Buchsen (8) und (12)) und achten Sie auf einen ordnungsgemäßen Sitz des Leistungskabels (Anschluss an Buchsen (9) und (11)) und für 500 WS der Kühlwasserschläuche (Anschluss an (13) und (14)). Fixieren Sie das Leistungskabel mit Hilfe der Kabelklemme (15) am Drahtvorschubkoer. MONTAGE DER DRAHTROLLEN (ABB. III)

• Entfernen Sie die Seitenverkleidung des Gerätes, danach die Überwurfmutter (3).• Positionieren Sie die Drahtrolle auf dem Aufnahmedorn (1) des Haspelträgers.• Justieren Sie die Drahtrollenbremse (2), um die Drahtrolle bei Schweißstopp gegen Nachdrehen zu sichern.• Überwurfmutter (3) wieder einsetzen und manuell festziehen.• Drahttransport-Montage: - Lockern Sie die Fixierungsschrauben (4) der Drahtführung. - Legen Sie die Drahtransportrollen (5) mit der passenden Nut ein. Der seitlich sichtbare Wert entspricht der aktuellen Nutenbreite. - Positionieren Sie die Drahtführung (6) so nah wie möglich an der Transportrolle. Die Drahtführung darf keinen Kontakt mit der Transportrolle haben. Ziehen Sie nun die Fixierungsschrauben wieder an.
• Um den Transportdruck (7) korrekt einzustellen, betätigen Sie bei eingelegtem Draht den Brennertaster und justieren die Andruckmutter so, dass der Draht konstant transportiert wird. Zu starker Andruck wirkt sich negativ aus. Legen Sie zur Kontrolle den aus dem Kontaktrohr austretenden Draht zwischen Daumen und Zeigenger und lösen Sie den Brennertaster aus. Wird der Draht bei leichtem Fingerdruck noch konstant gefördert, ist der Antrieb korrekt eingestellt. BEDIENUNG Der WS-4R / WS-4L ermöglicht Schweißarbeiten, mit den an der MIG-Anlage eingestellten Schweißparametern. Informationen zur Einstellung der geeigneten Parameter entnehmen Sie bitte der Betriebsanleitung der MIG 500 WS, 400 GR und 500 GR. Die Drahtvorschubgeschwindigkeit im manuellen als auch synergischen Modus lässt sich mittels Potentiometer direkt auf der Gerätevorderseite des WS 4L einstellen.Um den am Drahtvorschubkoer montierten Brenner zu verwenden, betätigen Sie bitte den entsprechenden Brennertaster.

FEHLER, URSACHEN, LÖSUNGEN

Fehler Ursache Lösungen Beim Schweißstart Funkenbildung zwischen Kontaktdüse und SchweißdrahtAntriebsrollen sind mit Metallpartikeln verunreinigtDrahtvorschubko󰀨er und Antriebsrollen mit Pressluft reinigen.Schlechte Lichtbogenzündung Kein Gasuss Leere oder geschlossene Gasasche:Anhaltender Gasuss Magnetventil blockiert oder verschmutzt Magnetventil ggf. austauschen lassenBrenner überhitzt Brenner und Gerät nicht kompatibelVerwenden Sie einen für das Gerät und die Schweißarbeit geeigenten Brenner. 16WS-4R / WS-4L

Drahtgeschwindigkeit nicht konstant Draht rutscht im Antrieb durch Rollenanpressdruck prüfen. Drahtrollen-Bremse zu fest Drahtführungsschlauch des Brenners Verbogene Brennerspitze: Verstopft; erneuern. Eingeschränkter/ kein Drahtaustritt Bremse lockern. Inkorrekter Rollendruck Brenner überprüfen; ggf. austauschen. Beschädigte Seele Rollendruck überprüfen und korrigieren. Antriebsnut stimmt nicht mit der verwendeten Drahtstärke überein. Schlauchpaket austauschen Sheath crushed Antriebsnut auf die korrekte Drahtstärke ändern. Roller grooves do not match the diameter of wire used Change for size suitable for wire used. Drahtvorschubpotentiometer funktioniert nicht Einstellung der Drahtvorschubgeschwindigkeit am Drahtvorschubkoer ist deaktiviert Einzustellen, wie durch den Generator geleitet. HINWEISE ZUR WARTUNG UND KONTROLLE DES DRAHTVORSCHUBKOFFERS Alle Wartungs-, Kontroll- oder Umbauarbeiten müssen von qualiziertem und geschultem Fachpersonal durchgeführt werden. Der Hersteller haftet für keine unangemessen Änderungen. Das Gerät muss vor dem Önen zuverlässig vom Netz getrennt werden. Warten Sie fünf Minuten bevor Sie das Gerät önen und schalten Sie die Anlage, wenn nötig. Täglich: - Prüfen Sie den Brenner, die Drahtführungsrollen und die Anschlüsse. Zwei Mal pro Jahr: - das Innere des Gerätes mit Druckluft reinigen - Achtung! keine leitende Teile in dem Gerät sowie den Brenner berühre - die Anschlüsse auf Verschleiß und Sitz prüfen - Platine, Gasanschluss, Drahtvorschub, Drahtvorschubmotor sowie Gasaschenständer prüfen. GARANTIE Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg). Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.

• Normalem Verschleiß der Teile (z.B. : Kabel, Klemmen, usw.) sowie Gebrauchsspuren.

• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).

• Durch Umwelteinüsse entstandene Defekte (Verschmutzung, Rost, Staub). Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler. 17WS-4R / WS-4L

Support bobine / Wire reel support / Drahtspulenaufnahme / Soporte Bobina

Pieds / Feet / Gerätefüße / Piés

Tourelle / Swivel support / Aufsteckhalterung / Torre de soporte

Connecteur eau / Water connector / Schnellverschlusskupplung Kühlmittel / Conector a agua 71695 (12a) 71694 (12b) 13 Charnières / Hinges / Scharnier für Schutzklappe / Bisagras
