MANUAL DE USUARIO WS4R GYS

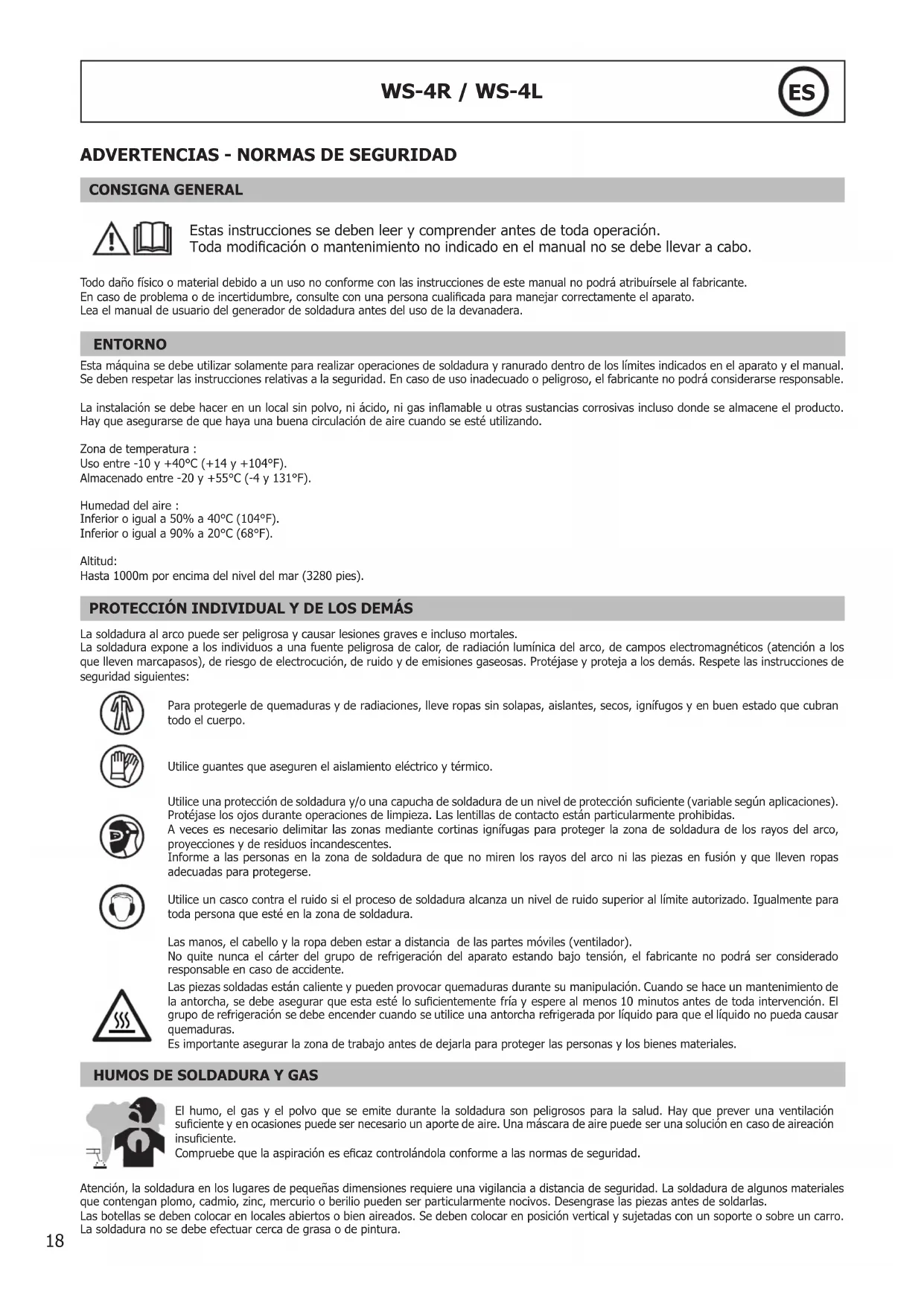

ADVERTENCIAS - NORMAS DE SEGURIDAD

CONSIGNA GENERAL Estas instrucciones se deben leer y comprender antes de toda operación. Toda modicación o mantenimiento no indicado en el manual no se debe llevar a cabo. Todo daño físico o material debido a un uso no conforme con las instrucciones de este manual no podrá atribuírsele al fabricante. En caso de problema o de incertidumbre, consulte con una persona cualicada para manejar correctamente el aparato. Lea el manual de usuario del generador de soldadura antes del uso de la devanadera. ENTORNO Esta máquina se debe utilizar solamente para realizar operaciones de soldadura y ranurado dentro de los límites indicados en el aparato y el manual. Se deben respetar las instrucciones relativas a la seguridad. En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable. La instalación se debe hacer en un local sin polvo, ni ácido, ni gas inamable u otras sustancias corrosivas incluso donde se almacene el producto. Hay que asegurarse de que haya una buena circulación de aire cuando se esté utilizando. Zona de temperatura : Uso entre -10 y +40°C (+14 y +104°F). Almacenado entre -20 y +55°C (-4 y 131°F). Humedad del aire : Inferior o igual a 50% a 40°C (104°F). Inferior o igual a 90% a 20°C (68°F). Altitud: Hasta 1000m por encima del nivel del mar (3280 pies). PROTECCIÓN INDIVIDUAL Y DE LOS DEMÁS La soldadura al arco puede ser peligrosa y causar lesiones graves e incluso mortales. La soldadura expone a los individuos a una fuente peligrosa de calor, de radiación lumínica del arco, de campos electromagnéticos (atención a los que lleven marcapasos), de riesgo de electrocución, de ruido y de emisiones gaseosas. Protéjase y proteja a los demás. Respete las instrucciones de seguridad siguientes: Para protegerle de quemaduras y de radiaciones, lleve ropas sin solapas, aislantes, secos, ignífugos y en buen estado que cubran todo el cuerpo. Utilice guantes que aseguren el aislamiento eléctrico y térmico. Utilice una protección de soldadura y/o una capucha de soldadura de un nivel de protección suciente (variable según aplicaciones). Protéjase los ojos durante operaciones de limpieza. Las lentillas de contacto están particularmente prohibidas. A veces es necesario delimitar las zonas mediante cortinas ignífugas para proteger la zona de soldadura de los rayos del arco, proyecciones y de residuos incandescentes. Informe a las personas en la zona de soldadura de que no miren los rayos del arco ni las piezas en fusión y que lleven ropas adecuadas para protegerse. Utilice un casco contra el ruido si el proceso de soldadura alcanza un nivel de ruido superior al límite autorizado. Igualmente para toda persona que esté en la zona de soldadura. Las manos, el cabello y la ropa deben estar a distancia de las partes móviles (ventilador). No quite nunca el cárter del grupo de refrigeración del aparato estando bajo tensión, el fabricante no podrá ser considerado responsable en caso de accidente. Las piezas soldadas están caliente y pueden provocar quemaduras durante su manipulación. Cuando se hace un mantenimiento de la antorcha, se debe asegurar que esta esté lo sucientemente fría y espere al menos 10 minutos antes de toda intervención. El grupo de refrigeración se debe encender cuando se utilice una antorcha refrigerada por líquido para que el líquido no pueda causar quemaduras. Es importante asegurar la zona de trabajo antes de dejarla para proteger las personas y los bienes materiales.

HUMOS DE SOLDADURA Y GAS

El humo, el gas y el polvo que se emite durante la soldadura son peligrosos para la salud. Hay que prever una ventilación suciente y en ocasiones puede ser necesario un aporte de aire. Una máscara de aire puede ser una solución en caso de aireación insuciente. Compruebe que la aspiración es ecaz controlándola conforme a las normas de seguridad. Atención, la soldadura en los lugares de pequeñas dimensiones requiere una vigilancia a distancia de seguridad. La soldadura de algunos materiales que contengan plomo, cadmio, zinc, mercurio o berilio pueden ser particularmente nocivos. Desengrase las piezas antes de soldarlas. Las botellas se deben colocar en locales abiertos o bien aireados. Se deben colocar en posición vertical y sujetadas con un soporte o sobre un carro. La soldadura no se debe efectuar cerca de grasa o de pintura. 18WS-4R / WS-4L

RIESGOS DE FUEGO Y DE EXPLOSIÓN Proteja completamente la zona de soldadura, los materiales inamables deben alejarse al menos 11 metros. Cerca de la zona de operaciones de soldadura debe haber un anti-incendios. Atención a las proyecciones de materiales calientes o chispas incluso a través de las suras. Pueden generar un incendio o una explosión. Aleje las personas, objetos inamables y contenedores a presión a una distancia de seguridad suciente. La soldadura en contenedores o tubos cerrados está prohibida y en caso de que estén abiertos se les debe vaciar de cualquier material inamable o explosivo (aceite, carburante, residuos de gas...). Las operaciones de pulido no se deben dirigir hacia la fuente de energía de soldadura o hacia materiales inamables.

El gas que sale de las botella puede ser una fuente de sofocamiento en caso de concentración en el espacio de soldadura (comprobar bien). El transporte de este se debe hacer con toda seguridad: botellas cerradas y el aparato apagado. Se deben colocar verticalmente y sujetadas con un soporte para limitar el riesgo de caída. Cierre la botella entre dos usos. Atención a las variaciones de temperatura y a las exposiciones al sol. La botella no debe entrar en contacto con una llama, un arco eléctrico, una antorcha, una pinza de masa o cualquier otra fuente de calor o de incandescencia. Manténgalas alejadas de los circuitos eléctricos y del circuito de soldadura y no efectúe nunca una soldadura sobre una botella a presión. Cuidado al abrir la válvula de una botella, hay que alejar la cabeza de la válvula y asegurarse de que el gas utilizado es el apropiado para el proceso de soldadura.

La red eléctrica utilizada de tener imperativamente una conexión a tierra. Utilice el tamaño de fusible recomendado sobre la tabla de indicaciones. Una descarga eléctrica puede ser una fuente de accidente grave directo o indirecto, incluso mortal. No toque nunca las partes bajo tensión tanto en el interior como en el exterior del aparato cuando este está encendido (antorchas, pinzas, cables, electrodos) ya que están conectadas al circuito de soldadura. Antes de abrir el aparato, es necesario desconectarlo de la red eléctrica y esperar dos minutos, para que el conjunto de los condensadores se descarguen. No toque al mismo tiempo la antorcha o el portaelectrodos y la pinza de masa. Cambie los cables y antorcha si estos están dañados, acudiendo a una persona cualicada. Dimensione la sección de los cables (prolongados y cables de soldadura) de forma adecuada a la aplicación. Utilizar siempre ropas secas y en buen estado para aislarse del circuito de soldadura. Lleve zapatos aislantes, sin importar el lugar donde trabaje.

CLASIFICACIÓN CEM DEL MATERIAL

Este aparato de Clase A no está previstos para ser utilizado en un lugar residencial donde la corriente eléctrica está suministrada por la red eléctrica pública de baja tensión. En estos lugares puede encontrar dicultades a nivel de potencia para asegurar una compatibilidad electromagnética, debido a las interferencias propagadas por conducción y por radiación con frecuencia radioeléctrica. Este material no es conforme a la norma CEI 61000-3-12. En una red eléctrica pública de baja tensión, es responsabilidad del instalador o del usuario del material asegurarse, si fuera necesario consultando al distribuidor, de que el aparato se puede conectar.

EMISIONES ELECTROMAGNÉTICAS

La corriente eléctrica causa campos electromagnéticos (EMF) localizados al pasar por cualquier conductor. La corriente de soldadura produce un campo electromagnético alrededor del circuito de soldadura y del material de soldadura. Los campos electromagnéticos EMF pueden alterar algunos implantes médicos, como los estimuladores cardíacos. Se deben tomar medidas de protección para personas con implantes médicos. Por ejemplo, restricciones de acceso para las visitas o una evaluación de riesgo individual para los soldadores. Todos los soldadores deberían utilizar los procedimiento siguientes para minimizar la exposición a los campos electromagnéticos que provienen del circuito de soldadura:

• Coloque los cables de soldadura juntos - fíjelos con una brida si es posible;

• Coloque su torso y su cabeza lo más lejos posible del circuito de soldadura;

• No enrolle nunca los cables de soldadura alrededor de su cuerpo; 19WS-4R / WS-4L

• No coloque su cuerpo entre los cables de soldadura. Mantenga los dos cables de soldadura sobre el mismo lado de su cuerpo;

• conecte el cable a la pieza lo más cerca posible de zona a soldar;

• no trabaje junto al generador, no se siente sobre este, ni se coloque muy cerca de este.

• no suelde cuando transporte el generador de soldadura o la devanadera. Las personas con marcapasos deben consultar a un médico antes de utilizar estos equipos. La exposición a los campos electromagnéticos durante la soldadura puede tener otros efectos sobre la salud que se desconocen hasta ahora. TRANSPORTE Y TRÁNSITO DE LA DEVANADERA La devanadera está equipada de mango(s) que permiten transportarla con la mano. No se debe subestimar su peso. El mango no se debe considerar un modo para realizar la suspensión del producto. No eleve una botella de gas y el aparato al mismo tiempo. Sus normas de transporte son distintas. No transporte el material por encima de otras personas u objetos. Es preferible quitar la bobina antes de elevar o transportar la devanadera. La máquina dispone de anillas de elevado no aislados, están previstos solo para el mantenimiento de la devanadera y no para la suspensión de está durante la soldadura. Si se utilizan durante la soldadura, estos se deben aislar de la tierra del edicio. Las corrientes vagabundas de soldadura pueden destruir los conductores de tierra, dañar el equipo y los dispositivos eléctricos y provocar el calentamiento de los componentes, pudiendo causar un incendio. - Todas las conexiones de soldadura deben conectarse con rmeza, compruebe con regularidad. - Asegúrese de que la jación de la pieza es sólida y sin problemas eléctricos. - Fije o deje en suspensión todos los elementos conductores de electricidad de la fuente de soldadura como el chasis, carrito y los sistemas de elevado para que estén aislados. - No coloque otros equipos como taladros, aparatos de alado, etc sobre la fuente de soldadura, el carrito o los sistemas de elevado sin que estén aislados. - Coloque siempre las antorcha de soldadura o los portaelectrodos sobre una supercie aislada cuando no estén siendo utilizados.

INSTALACIÓN DEL MATERIAL

• La devanadera se debe utilizar con las tapas cerradas.

• La devanadera se debe colocar sobre una supercie cuya inclinación máxima sea 10°.

• La máquina debe ser protegida de la lluvia y no se debe exponer a los rayos del sol. El material tiene un grado de protección IP23S, lo cual signica: - Una protección contra el acceso a las partes peligrosas con un dedo y contra objetos sólidos con un diámetro superior o igual a 12.5mm. - una protección contra la lluvia que cae a 60% respecto a la vertical. El material se puede utilizar en el exterior según el índice de protección IP23S. El fabricante JBDC no asume ninguna responsabilidad respecto a daños provocados a personas y objetos debido a un uso incorrecto y peligroso de este aparato. MANTENIMIENTO / CONSEJOS

• El mantenimiento sólo debe realizarse por personal cualicado. Se aconseja efectuar un mantenimiento anual.

• Desconecte las conexiones entre la devanadera y la fuente de alimentación de soldadura y espere dos minutos antes de trabajar sobre el material.

• De forma regular, quite el capó y desempolve con un soplador de aire. Aproveche la ocasión para comprobar que las conexiones eléctricas estén bien en sitio con una herramienta aislada.

• Controle regularmente el estado del cable entre la devanadera y la fuente de corriente de soldadura. Si este último está dañado, se debe reemplazar.

• ¡Cuidado! Si un modo de mantenimiento se utiliza durante la soldadura que sea diferente del recomendado por el fabricante, se debe prever un aislamiento entre la carcasa de la devanadera y el modo de mantenimiento.

• La devanadera se debe utilizar con las tapas cerradas.

INSTALACIÓN - FUNCIONAMIENTO DEL PRODUCTO

Solo el personal experimentado y habilitado por el fabricante puede efectuar la instalación. Durante la instalación, asegúrese que el generador está desconectado de la red eléctrica. Riesgo de herida debido a componentes móviles. Las devanaderas contienen componentes móviles que pueden atrapar las manos, el cabello, la ropa o las herramientas y provocar heridas.

• No coloque su mano sobre componentes giratorios o móviles, o piezas de arrastre.

• Asegúrese de que la carcasa del aparato o cubiertas de protección estén cerradas durante el funcionamiento. 20WS-4R / WS-4L

DESCRIPCIÓN DEL MATERIAL

La WS-4L es una devanadera a la que se le puede instalar una antorcha refrigerada por líquido o por aire. Se adapta al MIG 500 WS. La WS-4R se adapta también al MIG 400 GR / 500 GR. Soporta bobinas de 200 mm y 300mm. Incluye una torre de soporte que se instala sobre el generador. PRESENTACIÓN (I)

4- Potenciómetro de velocidad de hilo

5- Conector antorcha Euro

6- Elemento superior de la torre de soporte

7- Racor cable de unión

8- Conector cable de mando

9- Conector de cable de potencia

10- Anillas de elevado (No lo mantenga nunca en elevado por el mango

(3)). INSTALACION Y CONEXIONES (I Y II) Fijación de la torre de soporte sobre el generador Utilice los tres tornillos (incluidos con el generador) para montar el elemento inferior de la torre sobre el generador. El elemento superior de la torre de soporte, una vez montado sobre la devanadera, se inserta dentro. Conexión de gas Conecte el conducto de gas en la entrada (6) de la devanadera (abrazadera incluida). Conexión del cable de unión Conecte el cable de unión entre el generador y la devanadera prestando atención de que el conector de potencia quede bien jado en (9) y (11), el cable de mando en (8) y (12) y los racores para agua en (13) y (14) (13 y 14 disponibles solo en el 500 WS). Fije el cable de potencia con el dispositivo de soporte (15). INSTALACION DE LA BOBINA (III)

• Abra el compartimento de la devanadera.

• Coloque la bobina en el soporte teniendo en cuenta la lengüeta (1).

• Ajuste el freno (2) para evitar que la inercia de la bobina enrede el hilo cuando se pare la soldadura.

• Vuelva a poner el tornillo de apoyo (3) y atorníllelo de forma manual.

• Para la primera puesta en marcha : - Aoje el tornillo de jación de la guía (4) - Coloque los rodillos (5). El valor indicado debe corresponder al diámetro del hilo que utiliza. - Coloque la guía del hilo (6) lo más cerca posible del rodillo pero sin tocarlo, luego apriete el tornillo de jación.

• Para ajustar la presión de los rodillos : Desaoje la ruedecilla (7) al máximo, bájela, inserte el hilo y cierre la devanadera. Accione el motor presionando el gatillo de la antorcha. Apriete la manivela mientras presiona el gatillo, pare cuando el hilo haya comenzado a arrastrarse. El ajuste del apriete es bueno cuando los rodillos resbalan en el hilo, aunque el hilo siga bloqueado en el extremo de la antorcha. UTILIZACIÓN Las devanaderas WS-4R / WS-4L le permiten soldar utilizando los parámetros denidos por el generador. Para adaptar el ajuste al tipo de diámetro de hilo utilizado, compruebe el manual de usuario del 500 WS, 400 GR o 500 GR. Puede modicar directamente la velocidad del hilo en modo sinérgico o manual, mediante el potenciómetro presente en la parte delantera de la devanadera.

Nada más iniciar el arco, se crea una chispa entre el electrodo y el hilo de aportación. Limaduras se han acumulado en los rodillos de la devanadora.Limpiar, con una pistola de aire comprimido, la devanadera y los rodillos de arrastreNo cebadura Ausencia de gas Botella vacía o cerrada Salida de gas continua Electroválvula bloqueada o atascada Desmontar la electroválvula y limpiarla La antorcha calienta anormalmenteLa antorcha no es adecuada al factor de marcha de la devanadoraSustituir la antorcha por una antorcha adecuada al equipo.La salida del hilo de soldadura no es constanteEl hilo resbala en los rodillos Aojar el freno de la bobina de hiloFreno de rollo demasiado apretadoAojarlo accionando el tornillo de freno del rollo de hilo La antorcha está plegada, lo que frena la salida del hilo Comprobar la antorchaPresión de los rodillos insuciente Comprobar la presión de los rodillosFunda aplastada CambiarlaLa ranura del rodillo de arrastre no corresponde al diámetro de hilo utilizadoUtilizar la ranura o el rodillo adecuadoEl potenciómetro de ajuste de la velocidad de hilo no funciona.El botón está inactivo en la devanadera, pero activo en el generador.Compruebe el manual de instrucciones del generador para seguir el procedimiento de cambio. 21WS-4R / WS-4L SCHÉMAS ÉLECTRIQUES / CIRCUIT DIAGRAM / SCHALTPLAN / DIAGRAMA ELECTRICO / ЭЛЕКТРИЧЕСКАЯ СХЕМА
