GEBRUIKSAANWIJZING Neomigi 400 G GYS

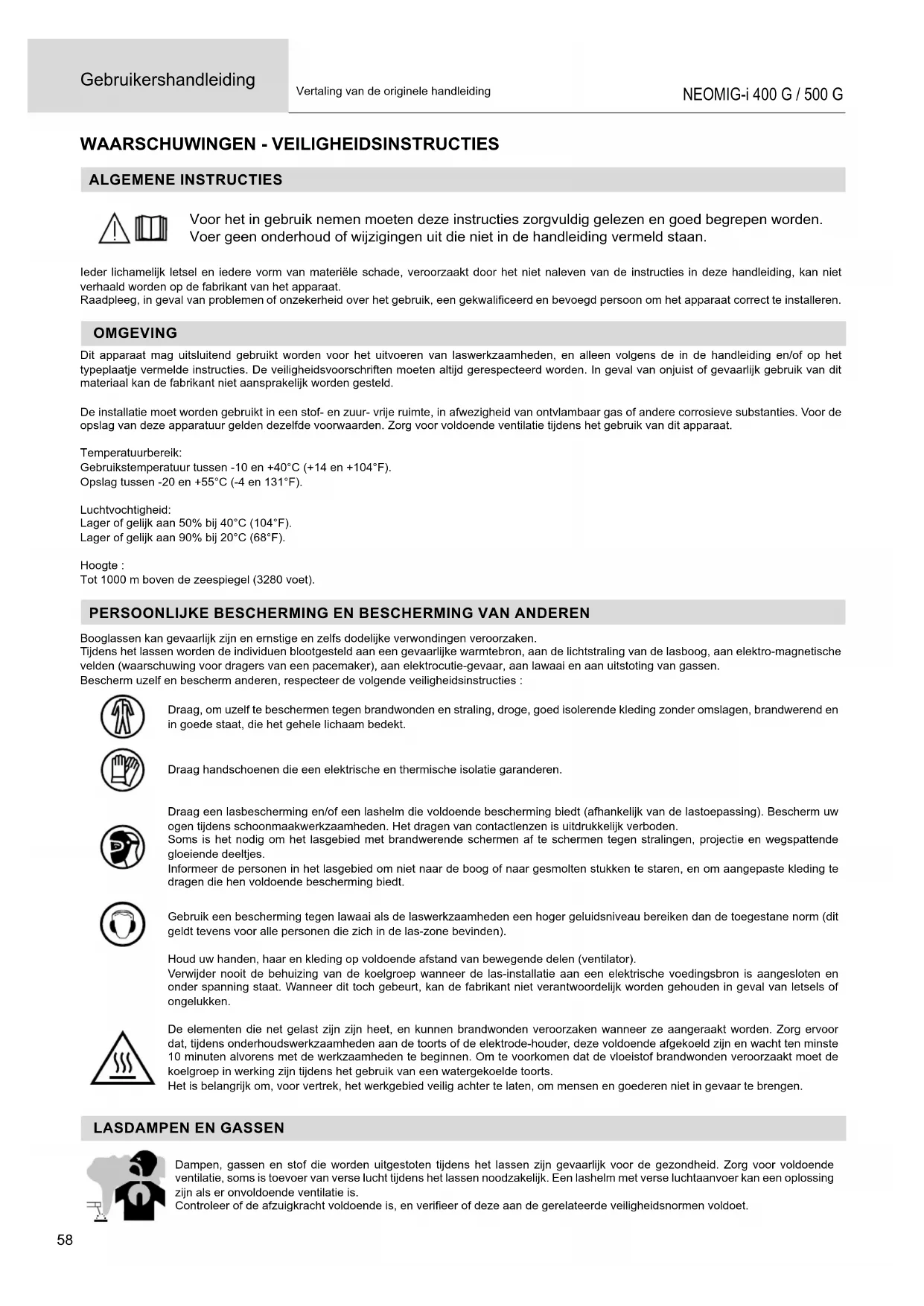

ALGEMENE INSTRUCTIES Voor het in gebruik nemen moeten deze instructies zorgvuldig gelezen en goed begrepen worden. Voer geen onderhoud of wijzigingen uit die niet in de handleiding vermeld staan. Ieder lichamelijk letsel en iedere vorm van materiële schade, veroorzaakt door het niet naleven van de instructies in deze handleiding, kan niet verhaald worden op de fabrikant van het apparaat. Raadpleeg, in geval van problemen of onzekerheid over het gebruik, een gekwaliceerd en bevoegd persoon om het apparaat correct te installeren. OMGEVING Dit apparaat mag uitsluitend gebruikt worden voor het uitvoeren van laswerkzaamheden, en alleen volgens de in de handleiding en/of op het typeplaatje vermelde instructies. De veiligheidsvoorschriften moeten altijd gerespecteerd worden. In geval van onjuist of gevaarlijk gebruik van dit materiaal kan de fabrikant niet aansprakelijk worden gesteld. De installatie moet worden gebruikt in een stof- en zuur- vrije ruimte, in afwezigheid van ontvlambaar gas of andere corrosieve substanties. Voor de opslag van deze apparatuur gelden dezelfde voorwaarden. Zorg voor voldoende ventilatie tijdens het gebruik van dit apparaat. Temperatuurbereik: Gebruikstemperatuur tussen -10 en +40°C (+14 en +104°F). Opslag tussen -20 en +55°C (-4 en 131°F). Luchtvochtigheid: Lager of gelijk aan 50% bij 40°C (104°F). Lager of gelijk aan 90% bij 20°C (68°F). Hoogte : Tot 1000 m boven de zeespiegel (3280 voet).

PERSOONLIJKE BESCHERMING EN BESCHERMING VAN ANDEREN

Booglassen kan gevaarlijk zijn en ernstige en zelfs dodelijke verwondingen veroorzaken. Tijdens het lassen worden de individuen blootgesteld aan een gevaarlijke warmtebron, aan de lichtstraling van de lasboog, aan elektro-magnetische velden (waarschuwing voor dragers van een pacemaker), aan elektrocutie-gevaar, aan lawaai en aan uitstoting van gassen. Bescherm uzelf en bescherm anderen, respecteer de volgende veiligheidsinstructies : Draag, om uzelf te beschermen tegen brandwonden en straling, droge, goed isolerende kleding zonder omslagen, brandwerend en in goede staat, die het gehele lichaam bedekt. Draag handschoenen die een elektrische en thermische isolatie garanderen. Draag een lasbescherming en/of een lashelm die voldoende bescherming biedt (afhankelijk van de lastoepassing). Bescherm uw ogen tijdens schoonmaakwerkzaamheden. Het dragen van contactlenzen is uitdrukkelijk verboden. Soms is het nodig om het lasgebied met brandwerende schermen af te schermen tegen stralingen, projectie en wegspattende gloeiende deeltjes. Informeer de personen in het lasgebied om niet naar de boog of naar gesmolten stukken te staren, en om aangepaste kleding te dragen die hen voldoende bescherming biedt. Gebruik een bescherming tegen lawaai als de laswerkzaamheden een hoger geluidsniveau bereiken dan de toegestane norm (dit geldt tevens voor alle personen die zich in de las-zone bevinden). Houd uw handen, haar en kleding op voldoende afstand van bewegende delen (ventilator). Verwijder nooit de behuizing van de koelgroep wanneer de las-installatie aan een elektrische voedingsbron is aangesloten en onder spanning staat. Wanneer dit toch gebeurt, kan de fabrikant niet verantwoordelijk worden gehouden in geval van letsels of ongelukken. De elementen die net gelast zijn zijn heet, en kunnen brandwonden veroorzaken wanneer ze aangeraakt worden. Zorg ervoor dat, tijdens onderhoudswerkzaamheden aan de toorts of de elektrode-houder, deze voldoende afgekoeld zijn en wacht ten minste 10 minuten alvorens met de werkzaamheden te beginnen. Om te voorkomen dat de vloeistof brandwonden veroorzaakt moet de koelgroep in werking zijn tijdens het gebruik van een watergekoelde toorts. Het is belangrijk om, voor vertrek, het werkgebied veilig achter te laten, om mensen en goederen niet in gevaar te brengen.

Dampen, gassen en stof die worden uitgestoten tijdens het lassen zijn gevaarlijk voor de gezondheid. Zorg voor voldoende ventilatie, soms is toevoer van verse lucht tijdens het lassen noodzakelijk. Een lashelm met verse luchtaanvoer kan een oplossing zijn als er onvoldoende ventilatie is. Controleer of de afzuigkracht voldoende is, en verieer of deze aan de gerelateerde veiligheidsnormen voldoet.NL

Gebruikershandleiding NEOMIG-i 400 G / 500 G Vertaling van de originele handleiding Waarschuwing: bij het lassen in kleine ruimtes moet de veiligheid op afstand gecontroleerd en gemonitord worden. Bovendien kan het lassen van materialen die bepaalde sto󰀨en zoals lood, cadmium, zink, kwik of beryllium bevatten bijzonder schadelijk voor de gezondheid zijn. Ontvet de te lassen materialen voor aanvang van de laswerkzaamheden. De gasessen moeten worden opgeslagen in een open of goed geventileerde ruimte. Ze moeten in verticale positie gehouden worden, in een houder of op een trolley. Lassen in de buurt van vet of verf is verboden.

BRAND EN EXPLOSIE-RISICO

Scherm het lasgebied volledig af, brandbare sto󰀨en moeten op minimaal 11 meter afstand geplaatst worden. Een brandblusinstallatie moet aanwezig zijn in de buurt van laswerkzaamheden. Pas op voor het wegspatten van hete onderdelen of vonken, zelfs door kieren heen. Deze kunnen brand of explosies veroorzaken. Houd personen, ontvlambare voorwerpen en containers onder druk op veilige en voldoende afstand. Het lassen in containers of gesloten buizen of houders is verboden, en als ze open zijn dan moeten ze ontdaan worden van ieder ontvlambaar of explosief product (olie, brandstof, gas-residuen....). Slijpwerkzaamheden mogen niet worden gericht naar de lasstroombron of in de richting van brandbare materialen. GASFLESSEN Het gas dat uit de gasessen komt kan, in geval van hoge concentraties in de lasruimte, verstikking veroorzaken (goed ventileren is absoluut noodzakelijk). Het transport moet absoluut veilig gebeuren : de essen moeten gesloten zijn en de lasstroombron moet uitgeschakeld zijn. De essen moeten verticaal bewaard worden en door een ondersteuning rechtop gehouden worden, om te voorkomen dat ze omvallen. Sluit de essen na ieder gebruik. Wees alert op temperatuurveranderingen en blootstelling aan zonlicht. De es mag niet in contact komen met een vlam, een elektrische boog, een toorts, een massa-klem of een andere warmtebron of gloeiend voorwerp. Houd de es uit de buurt van elektrische circuits en lascircuits, en las nooit een es onder druk. Wees voorzichtig bij het openen van het ventiel van de es, houd uw hoofd ver verwijderd van het ventiel en controleer voor gebruik of het gas geschikt is voor de door u uit te voeren laswerkzaamheden. ELEKTRISCHE VEILIGHEID Het elektrische netwerk dat wordt gebruikt moet altijd geaard zijn. Gebruik het op de veiligheidstabel aanbevolen type zekering. Een elektrische schok kan, direct of indirect, ernstige en zelfs dodelijke ongelukken veroorzaken. Raak nooit delen aan de binnen- of buitenkant van de machine aan (toortsen, klemmen, kabels, elektrodes) die onder spanning staan. Deze delen zijn aangesloten op het lascircuit. Koppel, voordat u het lasapparaat opent, dit los van het stroom-netwerk en wacht 2 minuten totdat alle condensatoren ontladen zijn. Raak nooit tegelijkertijd de toorts of de elektrodehouder en de massa-klem aan. Zorg ervoor dat, als de kabels of toortsen beschadigd zijn, deze vervangen worden door gekwaliceerde en bevoegde personen. Gebruik alleen kabels met de geschikte doorsnede. Draag altijd droge, in goede staat verkerende kleren om uzelf van het lascircuit te isoleren. Draag isolerend schoeisel, waar u ook werkt.

EMC CLASSIFICATIE VAN HET MATERIAAL

Dit Klasse A materiaal is niet geschikt voor gebruik in een woonomgeving waar de stroom wordt aangeleverd door een openbaar laagspanningsnet. Het is mogelijk dat er problemen ontstaan met de elektromagnetische compatibiliteit in deze omgevingen, vanwege storingen of radio-frequente straling. Op voorwaarde dat de impedantie van het openbare laagspanningsnetwerk op het punt van aansluiting < Zmax = 0.29 Ohms, is dit materiaal conform aan de norm CEI61000-3-11, en kan het aangesloten worden aan een openbaar laagspanningsnetwerk. Het valt onder de verantwoordelijkheid van de installateur en de gebruiker van het apparaat om de stroomleverancier te contacteren en zich ervan te verzekeren dat het apparaat daadwerkelijk op het netwerk aangesloten kan worden. Dit materiaal voldoet aan de IEC 61000-3-12 norm. ELEKTROMAGNETISCHE EMISSIES Elektrische stroom die door geleidend materiaal of kabels gaat veroorzaakt plaatselijk elektrische en magnetische velden (EMF). De lasstroom wekt een elektromagnetisch veld op rondom de laszone en het lasmateriaal. De elektromagnetische velden (EMF) kunnen de werking van bepaalde medische apparaten, zoals pacemakers, verstoren. Voor mensen met medische implantaten moeten speciale veiligheidsmaatregelen in acht genomen worden. Bijvoorbeeld : toegangsbeperking voor voorbijgangers, of een individuele risico-evaluatie voor de lassers.60 Gebruikershandleiding NEOMIG-i 400 G / 500 G Vertaling van de originele handleiding Alle lassers zouden de volgende adviezen op moeten volgen om de blootstelling aan elektro-magnetische straling van het lascircuit tot een minimum te beperken:

• plaats de laskabels samen - bind ze zo mogelijk onderling aan elkaar vast;

• houd uw romp en uw hoofd zo ver mogelijk verwijderd van het lascircuit;

• wikkel de laskabels nooit rond uw lichaam;

• ga niet tussen de laskabels in staan. Houd de twee laskabels aan dezelfde kant van uw lichaam;

• sluit de massaklem aan op het werkstuk, zo dicht mogelijk bij de te lassen zone;

• werk niet vlakbij de lasstroombron, ga er niet op zitten en leun er niet tegenaan;

• niet lassen tijdens het verplaatsen van de lasstroombron of het draadaanvoersysteem. Personen met een pacemaker moeten een arts raadplegen voordat ze het apparaat gaan gebruiken. Blootstelling aan elektromagnetische straling tijdens het lassen kan gevolgen voor de gezondheid hebben die nog niet bekend zijn. AANBEVELINGEN OM DE LASZONE EN DE LASINSTALLATIE TE EVALUEREN Algemene aanbevelingen De gebruiker van dit apparaat is verantwoordelijk voor het installeren en het gebruik van het booglasmateriaal volgens de instructies van de fabrikant. Als elektromagnetische storingen worden geconstateerd, is het de verantwoordelijkheid van de gebruiker van het booglasmateriaal om dit probleem op te lossen, met hulp van de technische dienst van de fabrikant. In sommige gevallen kan de oplossing liggen in een eenvoudige aarding van het lascircuit. In andere gevallen kan het nodig zijn om met behulp van lters een elektromagnetisch schild rondom de stroomvoorziening en om het gehele werkvertrek te creëren. In ieder geval moeten de storingen, veroorzaakt door elektromagnetische stralingen, beperkt worden tot een aanvaardbaar niveau. Evaluatie van de lasruimte Voor het installeren van een booglas-installatie moet de gebruiker de eventuele elektro-magnetische problemen in de omgeving evalueren. De volgende gegevens moeten in aanmerking worden genomen : a) de aanwezigheid boven, onder en naast het lasmateriaal van andere voedingskabels, besturingskabels, signaleringskabels of telefoonkabels; b) de aanwezigheid van radio- en televisiezenders en ontvangers; c) de aanwezigheid van computers en overig besturingsmateriaal; d) de aanwezigheid van belangrijk beveiligingsmateriaal, voor bijvoorbeeld de beveiliging van industrieel materiaal; e) de gezondheid van personen in de directe omgeving van het apparaat, en het eventueel dragen van een pacemaker of een gehoorapparaat. f) materiaal dat wordt gebruikt voor het kalibreren of het uitvoeren van metingen; g) de immuniteit van overig materiaal aanwezig in de omgeving. De gebruiker moet zich ervan verzekeren dat alle apparatuur in de werkruimte compatibel is. Het is mogelijk dat er extra beschermende maatregelen nodig zijn; h) het moment dat het lassen of andere activiteiten plaatsvinden. De afmeting van het omliggende gebied dat in acht moet worden genomen en/of moet worden beveiligd hangt af van de structuur van het gebouw en van de overige activiteiten die er plaatsvinden. Dit omliggende gebied kan groter zijn dan de begrenzingen van het gebouw. Een evaluatie van de lasinstallatie Naast een evaluatie van de laszone kan een evaluatie van de booglasinstallaties elementen aanreiken om storingen vast te stellen en op te lossen. Bij het evalueren van de emissies moeten de werkelijke meetresultaten worden bekeken, zoals deze zijn gemeten in de reële situatie, zoals vermeld in Artikel 10 van de CISPR 11. De metingen in de specieke situatie, op een specieke plek, kunnen tevens helpen de doeltre󰀨endheid van de maatregelen te testen. AANBEVELINGEN VOOR METHODES OM ELEKTROMAGNETISCHE EMISSIES TE REDUCEREN a. Openbaar stroomnet: U kunt de booglasinstallatie aansluiten op een openbaar stroomnet, met inachtneming van de aanbevelingen van de fabrikant. Als er storingen plaatsvinden kan het nodig zijn om extra voorzorgsmaatregelen te nemen, zoals het lteren van het openbare stroomnetwerk. Er kan overwogen worden om de voedingskabel van de lasinstallatie af te schermen in een metalen leiding of een gelijkwaardig materiaal. Het is wenselijk om de elektrische continuïteit van deze afscherming over de gehele lengte te verzekeren. De bescherming moet aangekoppeld worden aan de lasstroomvoeding, om er zeker van te zijn dat er een goed elektrisch contact is tussen de geleider en het omhulsel van de lasstroomvoeding. b. Onderhoud van het booglasmateriaal : De booglasapparatuur moet regelmatig worden onderhouden, volgens de aanwijzingen van de fabrikant. Alle toegangen, service ingangen en kleppen moeten gesloten en correct vergrendeld zijn wanneer het booglasmateriaal in werking is. Het booglasmateriaal mag op geen enkele manier gewijzigd worden, met uitzondering van veranderingen en instellingen zoals genoemd in de handleiding van de fabrikant. Let u er in het bijzonder op dat het vonkenhiaat van de toorts correct afgesteld is en goed onderhouden wordt, volgens de aanbevelingen van de fabrikant. c. Laskabels : De kabels moeten zo kort mogelijk zijn, en dichtbij elkaar en vlakbij of, indien mogelijk, op de grond gelegd worden. d. Equipotentiaal verbinding : Het is wenselijk om alle metalen objecten in en om de werkomgeving te aarden. Waarschuwing : metalen objecten die verbonden zijn aan het te lassen voorwerp vergroten het risico op elektrische schokken voor de lasser, wanneer hij tegelijkertijd deze objecten en de elektrode aanraakt. Het wordt aangeraden de lasser van deze voorwerpen te isoleren. e. Aarding van het te lassen onderdeel : Wanneer het te lassen voorwerp niet geaard is, vanwege elektrische veiligheid of vanwege de afmetingen en de locatie, zoals bijvoorbeeld het geval kan zijn bij scheepsrompen of metalen structuren van gebouwen, kan een verbinding tussen het voorwerp en de aarde, in sommige gevallen maar niet altijd, de emissies verkleinen. Vermijd het aarden van voorwerpen wanneer daarmee het risico op verwondingen van de lassers of op beschadigingen van ander elektrisch materiaal vergroot wordt. Indien nodig, is het wenselijk dat het aarden van het te lassen voorwerp rechtstreeks plaatsvindt, maar in sommige landen waar deze directe aarding niet toegestaan is is het aan te raden te aarden met een daarvoor geschikte condensator, die voldoet aan de richtlijnen in het betre󰀨ende land. f. Beveiliging en afscherming : Selectieve afscherming en beveiliging van andere kabels en materiaal in de omgeving kan eventuele problemen verminderen. Voor speciale toepassingen kan de beveiliging van de gehele laszone worden overwogen.NL

Gebruikershandleiding NEOMIG-i 400 G / 500 G Vertaling van de originele handleiding

TRANSPORT EN VERVOER VAN DE LASSTROOMBRON

De lasstroombron is uitgerust met twee handvatten waarmee het apparaat door twee personen gedragen kan worden. Gebruik de kabels of de toortsen niet om het apparaat mee te verplaatsen. Het apparaat moet in verticale positie verplaatst worden. Til nooit het apparaat boven personen of voorwerpen. Til nooit een gases en het materiaal tegelijk op. De vervoersnormen zijn verschillend.

INSTALLATIE VAN HET MATERIAAL

• Plaats de voeding op een ondergrond met een helling van minder dan 10°.

• Zorg dat er voldoende ruimte is om de machine te ventileren en om toegang te hebben tot het controlepaneel.

• Niet geschikt voor gebruik in een ruimte waar geleidend metaalstof aanwezig is.

• Plaats het lasapparaat niet in de stromende regen, en stel het niet bloot aan zonlicht.

• Dit materiaal heeft een IP23 beschermingsklasse, wat betekent dat : - het apparaat is beveiligd tegen toegang in gevaarlijke delen van solide elementen met een diameter van >12,5mm en - dat het beveiligd is tegen vallende waterdruppels (60° ten opzichte van een verticale lijn). Deze apparaten kunnen dus buiten gebruikt worden in overeenstemming met veiligheidsindicatie IP23. Om oververhitting te voorkomen moeten de voedingskabels, verlengsnoeren en laskabels helemaal afgerold worden. De fabrikant kan niet verantwoordelijk gehouden worden voor lichamelijk letsel of schade aan voorwerpen veroorzaakt door niet correct of gevaarlijk gebruik van dit materiaal. ONDERHOUD / ADVIES

• Het onderhoud mag alleen door gekwaliceerd personeel uitgevoerd worden. We raden u aan een jaarlijkse onderhoudsbeurt uit te laten voeren.

• Haal de stekker uit het stopcontact om de elektriciteitsvoorziening te onderbreken en wacht twee minuten voordat u werkzaamheden op het apparaat gaat verrichten. De spanning en de stroomsterkte binnen het toestel zijn hoog en gevaarlijk.

• Neem regelmatig de behuizing af en maak het apparaat met een blazer stofvrij. Maak van deze gelegenheid gebruik om met behulp van geïsoleerd gereedschap ook de elektrische verbindingen te laten controleren door gekwaliceerd personeel.

• Controleer regelmatig de voedingskabel. Als de voedingskabel beschadigd is, moet deze door de fabrikant, zijn reparatie-dienst of een gekwaliceerde technicus worden vervangen, om zo gevaarlijke situaties te voorkomen.

• Laat de ventilatie-opening van de lasstroombron vrij zodat de lucht goed kan circuleren.

• Deze lasstroombron is niet geschikt voor het ontdooien van leidingen, het opladen van batterijen / accu’s of het opstarten van motoren.

INSTALLATIE - WERKING VAN HET APPARAAT

Alleen ervaren en door de fabrikant gekwaliceerd personeel mag de installatie van dit apparaat uitvoeren. Verzekert u zich ervan dat de generator tijdens het installeren NIET op het stroomnetwerk aangesloten is. Seriële en parallelle generator-verbindingen zijn verboden. Om optimale las- omstandigheden te creëren, wordt aanbevolen om de laskabels te gebruiken die met het apparaat geleverd zijn. OMSCHRIJVING Dit apparaat is een driefasen vermogensbron voor semi-automatisch « synergetisch » lassen (MIG of MAG), voor het lassen met beklede elektroden (MMA) en voor het lassen met niet-afsmeltende elektroden (TIG). Het gebruik van een apart draadaanvoersysteem (optioneel) is noodzakelijk. BESCHRIJVING VAN HET MATERIAAL (II)

1- START/STOP schakelaar 6- Externe rooster

2- Negatieve polariteit aansluiting 7- Afdekplaatje optioneel

3- Afdekplaatje optioneel 8- Positieve Polariteit-aansluiting

4- Afdekplaatje optioneel 9- Voedingskabel (5 m)

5- Aansluiting, bediening afzonderlijk draadaanvoersysteem

ELEKTRISCHE VOEDING - OPSTARTEN

Dit materieel wordt geleverd met een 32 A aansluiting type EN 60309-1 en mag alleen aangesloten worden op een driefasen 400V (50-60 Hz) installatie met vier draden waarvan één geaard. De e󰀨ectieve stroomafname (l1e󰀨) bij optimaal gebruik staat aangegeven op het apparaat. Controleer of de stroomvoorziening en de bijbehorende beveiligingen (netzekering en/of hoofdschakelaar) geschikt zijn voor de stroom die nodig is voor het gebruik van dit apparaat. In sommige landen kan het nodig zijn om de elektrische aansluiting aan te passen, om het toestel optimaal te kunnen gebruiken.

• De vermogensbron is geschikt om te functioneren met een elektrische spanning van 400V +/- 15%. Het apparaat gaat over tot thermische beveiliging wanneer de voedingsspanning lager is dan 330 Ve󰀨 of hoger is dan 490Ve󰀨 (een foutmelding zal dan op het scherm verschijnen).62 Gebruikershandleiding NEOMIG-i 400 G / 500 G Vertaling van de originele handleiding

• U start het apparaat op door een druk op de START/STOP schakelaar (ON/AAN), en u schakelt het weer uit met en druk op dezelfde schakelaar (OFF/UIT). Waarschuwing ! Nooit de stroomvoorziening afsluiten wanneer het apparaat oplaadt.

AANSLUITEN OP EEN STROOMGENERATOR

Deze apparatuur kan worden gebruikt met een stroomgenerator, op voorwaarde dat deze hulpspanning aan de volgende eisen voldoet : - De spanning moet een wisselspanning zijn, de e󰀨ectieve waarde moet 400 V +/- 15% zijn en de piekspanning moet lager zijn dan 700V. - De frequentie moet tussen de 50 en 60 Hz liggen. Het is belangrijk om deze voorwaarden voor het gebruik te controleren, omdat veel stroomgeneratoren hogere spanningspieken produceren die het materiaal kunnen beschadigen.

GEBRUIK VAN VERLENGSNOEREN

Alle gebruikte verlengsnoeren moeten de voor het apparaat geschikte lengte en kabelsectie hebben. Gebruik een verlengsnoer dat voldoet aan de nationale regelgeving. Ingangsspanning Lengte - Sectie van het verlengsnoer (Lengte < 45m) 400 V 4 mm² AANSLUITEN VERBINDINGSKABEL Het aansluiten of afkoppelen van de verbindingskabel tussen de generator en het draadaanvoersysteem mag enkel gebeuren wanneer het lasapparaat niet onder spanning staat. Koppel de voeding af door de stekker uit het stopcontact te halen, en wacht ten minste twee minuten. Voor verdere details betre󰀨ende het aankoppelen van de kabel tussen de generator en het draadaanvoersysteem kunt u de handleiding van het aparte draadaanvoersysteem raadplegen. De hier onderstaande schema’s beschrijven de minimaal benodigde aansluitingen, afhankelijk van de lasmodule. De lasser kan, indien hij of zij dit wenst, de niet noodzakelijke aansluitingen (gas bij MMA lassen, vermogenskabel op het draadaanvoersysteem bij het MMA en TIG lassen enz.) op hun plek laten. MIG-MAG lassen (positieve polariteit) KOOLWELD 2 optioneelNL

Gebruikershandleiding NEOMIG-i 400 G / 500 G Vertaling van de originele handleiding

1 Bediening 1 Bediening 2 Vermogen 2 Vermogen 3 Gas 3 Gas 4 Vloeistof-gekoeld MIG-MAG lassen (negatieve polariteit) Het MIG/MAG lassen zonder beschermgas vereist over het algemeen een negatieve polariteit. In dit geval is het nodig om een polariteit-omkerende kabel te gebruiken (optioneel (a)). U moet altijd de aanbevelingen van de fabrikant van het draad opvolgen betre󰀨ende uw keuze voor de polariteit. KOOLWELD 2 optioneel

a64 Gebruikershandleiding NEOMIG-i 400 G / 500 G Vertaling van de originele handleiding

1 Bediening 1 Bediening 2 Vermogen 2 Vermogen 3 Vloeistof-gekoeld a Kabel ompoling (optioneel) a Kabel ompoling (optioneel) MMA LASSEN Respecteer de aangegeven polariteiten en las-intensiteiten die vermeld staan op de verpakking van de elektroden. Verwijder de elektrode uit de elektrode-houder wanneer het apparaat niet gebruikt wordt. Koppel de MIG-MAG of TIG toorts niet aan wanneer de generator wordt gebruikt voor MMA-lassen. KOOLWELD 2 optioneelNL

Gebruikershandleiding NEOMIG-i 400 G / 500 G Vertaling van de originele handleiding

1 Bediening 1 Bediening 2 Massa-klem of elektrode-houder 2 Massa-klem of elektrode-houder TIG lassen (met Tig toorts EURO aansluiting) Tijdens het TIG DC lassen moet altijd een beschermgas (Argon) gebruikt worden. Verzekert u zich ervan dat de toorts correct is uitgerust en dat de lasbenodigdheden (griptang, gasmondstuk, verspreider en contactbuis) niet versleten zijn. In dit geval is het nodig om een polariteit-omkerende kabel te gebruiken (optioneel (a)). KOOLWELD 2 optioneel

a66 Gebruikershandleiding NEOMIG-i 400 G / 500 G Vertaling van de originele handleiding

1 Bediening 1 Bediening 2 Vermogen 2 Vermogen 3 Gas 3 Gas a Kabel ompoling (optioneel) a Kabel ompoling (optioneel) Het is tevens mogelijk om een TIG toorts met ventiel (optioneel) te gebruiken. Deze moet worden aangesloten op de negatieve pool, op de voorzijde van de generator (II-2).

KABEL OMPOLING OPTIONEEL

Lengte Sectie Art. code

5 m 032439 10 m 032446 DRAADAANVOERSYSTEEM OPTIONEEL Dit materiaal moet worden uitgerust met een apart draadaanvoersysteem WF 35 (optioneel art. code 075078) of WF 50 (optioneel art. code 075108). De verbinding tussen deze twee elementen moet worden gerealiseerd met een daarvoor geschikte kabel : Type koeling van de toorts Lengte Sectie Art. code Lucht 5 m 70 mm² 075443 10 m 70 mm² 075450 95 mm² 077553 Vloeistof

Gebruikershandleiding NEOMIG-i 400 G / 500 G Vertaling van de originele handleiding KOELGROEP OPTIONEEL Art. code Omschrijving Afkoelend ver- mogen Capaciteit Voedingsspanning Koelvloeistof optioneel

De koelgroep wordt automatisch door het apparaat gedetecteerd. Raadpleeg, om de koelgroep te deactiveren (OFF), de handleiding van de interface. De koelgroep beveiligt de toorts en de lasser op de volgende manieren :

• Waarborgt het minimum niveau van de koelvloeistof.

• Zorgt ervoor dat er een minimale hoeveelheid koelvloeistof in de toorts circuleert.

• Zorgt voor de thermische beveiliging van de koelvloeistof. U moet zich ervan verzekeren dat de koelgroep uitgeschakeld is, voordat u slangen van de ingang en de uitgang van de toorts afkoppelt. Koelvloeistof is schadelijk en irriteert de ogen, de slijmvliezen en de huid. Deze hete vloeistof kan brandwonden veroorzaken.

KIT FILTER OPTIONEEL

Stof-lter (art. code 046580) met lterjnheid : 630 µm (0,63 mm). Waarschuwing : het gebruik van dit lter reduceert de inschakelduur van uw generator. Om eventuele risico’s op oververhitting, veroorzaakt door verstopte luchtkanalen, te voorkomen moet het sto󰀩lter regelmatig gereinigd worden. Losklikken en reinigen met perslucht.

De draadaanvoer is niet constant. Spatten verstoppen de opening Maak de contact-tip schoon of vervang deze, breng anti-hechtmiddel aan. De draad wordt niet goed door de rollen mee- genomen. Breng een anti-hechtmiddel aan. Eén van de rollen draait niet goed. Controleer de afstelling van de schroef van de roller. De kabel van de toorts zit gedraaid. De kabel van de toorts moet zo recht mogelijk lopen. De motor van het draadaanvoersysteem werkt niet. De rem van de spoel of van de rollen zit te strak. Stel de rem en de rollen losser af. Slechte draadaanvoer. De mantel die de draad geleidt is vuil of beschadigd. Reinigen of vervangen. De pin van de as van de rollen mist Breng de pin weer in de houder De rem van de draadspoel is te strak afges- teld. Stel de rem losser af. Slechte of geen lasstroom. Stopcontact en/of stekker zijn niet correct aangesloten. Controleer de aansluiting en kijk of deze cor- rect op het stroomnet is aangesloten. Slechte aarding. Controleer de massa-kabel (de aansluiting en de staat van de klem). Probleem met het vermogen. Controleer de trekker van de toorts. Probleem met de draadaanvoer. De draad loopt vast na de rollers. De mantel die de draad geleidt is geplet. Controleer de mantel en de toorts. De draad blokkeert in de toorts. Vervangen of schoonmaken. Geen capillaire buis. Controleer de aanwezigheid van de capillaire buis. De snelheid van de draadaanvoer is te hoog. Verlaag de aanvoersnelheid van de draad.68 Gebruikershandleiding NEOMIG-i 400 G / 500 G Vertaling van de originele handleiding De lasrups is poreus. De gastoevoer is te laag. Regelbereik tussen 15 en 20 L/min. Reinigen van het basismetaal. De gases is leeg. Vervang de gases. De kwaliteit van het gas is onvoldoende. Vervang het gas door een ander gas. Tochtstroom of invloed van de wind. Voorkom tocht, scherm het lasgebied goed af. Gas-nozzle is vies. Maak de nozzle schoon of vervang deze. Slechte draadkwaliteit. Gebruik een lasdraad dat geschikt is voor MIG-MAG lassen. Het las-oppervlak is van slechte kwaliteit (roest enz.) Maak voor het lassen het werkstuk schoon. Het gas is niet aangesloten. Controleer of het gas aangesloten is aan de ingang van de generator. Zeer grote vonkdelen. Boogspanning is te laag of te hoog. Lasinstellingen controleren. Slechte aarding. Controleer en plaats de massaklem zo dicht mogelijk bij de laszone. Beschermgas is onvoldoende. Gastoevoer aanpassen. Geen gas aan de uitgang van de toorts. Slechte gasaansluiting. Controleer de aansluiting van het gas Controleer of de elektro-klep correct werkt Probleem gases Controleer het niveau van het gas. Controleer de gasaanvoer. Fout tijdens het downloaden De data op de USB-stick is onleesbaar of beschadigd. Controleer uw gegevens. Probleem met de back-up U heeft het maximaal mogelijke aantal back- ups overschreden. U moet opgeslagen programma’s verwijderen. Het aantal back-ups is gelimiteerd tot 200. Automatisch verwijderen van JOBS. Enkele jobs zijn verwijderd, daar deze niet compatibel waren met de nieuwe synergieën.

Probleem met de USB-stick Geen enkele JOB gedetecteerd op de USB- stick

Geen geheugenplaats meer beschikbaar Maak ruimte vrij op de USB-stick Probleem bestand Het File «...» komt niet overeen met de ge- downloade synergieën Het bestand is gecreëerd met synergieën die niet aanwezig zijn op het apparaat. Probleem update De USB-stick wordt niet herkend. Stap n° 4 van de update-procedure wordt niet weerge- geven op het scherm.

1- Breng de USB-stick in.

2 - Zet de generator aan.

3- Geef een langere druk op de 2 druk-kno-

ppen 2 en 3 van de HMI om de update te forceren. GARANTIEVOORWAARDEN De garantie dekt alle gebreken of fabricage-fouten gedurende 2 jaar, vanaf de aankoopdatum (onderdelen en arbeidsloon). De garantie dekt niet :

• Alle andere schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken als gevolg van invloeden van de gebruiksomgeving (vervuiling, roest, stof). In geval van defecten kunt u het apparaat terugsturen naar de distributeur, vergezeld van : - een gedateerd aankoopbewijs (factuur, kassabon....) - een beschrijving van de storing.IT

Let op! Lees aandachtig de handleiding.

Stroombron met UPS technologie, levert gelijkstroom.

Geschikt voor het lassen in een ruimte met verhoogd risico op elektrische schokken. De voedingsbron zelf moet echter niet in dergelijke ruimte worden geplaatst.

Inschakelduur volgens de norm EN60974-1 (10 minuten – 40°C).

Driefasen elektrische voeding 50Hz of 60Hz.

Nominale voedingsspanning

Maximale nominale voedingsstroom (effectieve waarde)

Maximale effectieve voedingsstroom

Apparaat in ove- reenstemming met de Europese richtlijnen. De verklaring van overeenstemming is te downloaden op onze website (adres vermeld op de omslag).

Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).

Dit materiaal voldoet aan de Marokkaanse normen. De verklaring Cم (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag).

Dit klasse A apparaat voldoet aan de EN60974-1 en EN60971-10 normen.

Afzonderlijke inzameling vereist volgens de Europese richtlijn 2012/19/UE. Gooi het apparaat niet bij het huishou- delijk afval !

Product recyclebaar, niet bij het huishoudelijk afval gooien

EAC (Euraziatische Economische Gemeenschap) merkteken van overeenstemming

Informatie over de temperatuur (thermische beveiliging)

De veiligheidsontkoppeling van het apparaat bestaat uit de stekker samen met de elektrische installatie. De gebruiker moet zich ervan verzekeren dat de elektrische aansluitingen goed toegankelijk zijn.
