Caractéristiques techniques	Poste à souder GYS Neomigi 400 G, technologie MIG/MAG, puissance de 400 A, alimentation 400 V, poids 30 kg.
Utilisation	Idéal pour le soudage de métaux ferreux et non ferreux, adapté aux professionnels et aux ateliers de soudage.
Maintenance et réparation	Vérifier régulièrement les connexions électriques, nettoyer les buses et les électrodes, et effectuer un contrôle annuel par un professionnel.
Sécurité	Porter des équipements de protection individuelle (EPI) tels que des gants, un masque de soudage et des vêtements ignifuges. Assurer une ventilation adéquate lors de l'utilisation.
Informations générales	Garantie de 2 ans, conforme aux normes CE, manuel d'utilisation inclus, support technique disponible.

FOIRE AUX QUESTIONS - Neomigi 400 G GYS

Comment régler l'intensité de soudage sur le GYS Neomigi 400 G ?

Utilisez le bouton de réglage d'intensité situé sur le panneau de contrôle pour ajuster l'intensité de soudage selon le type de matériau que vous soudez.

Que faire si le poste à souder ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que le câble d'alimentation est en bon état.

Comment changer l'électrode sur le GYS Neomigi 400 G ?

Dévissez l'embout de la torche, retirez l'ancienne électrode et insérez la nouvelle. Serrez l'embout pour maintenir l'électrode en place.

Pourquoi la soudure présente-t-elle des porosités ?

Les porosités peuvent être causées par une mauvaise préparation de la surface, une humidité excessive ou un réglage inapproprié de l'intensité. Assurez-vous que les surfaces sont propres et sèches.

Comment entretenir le GYS Neomigi 400 G ?

Nettoyez régulièrement les composants, vérifiez l'état des câbles et des connexions, et stockez l'appareil dans un endroit sec pour éviter la corrosion.

Quel type de protection dois-je utiliser lors de l'utilisation du GYS Neomigi 400 G ?

Il est recommandé de porter un casque de soudage, des gants de protection et des vêtements appropriés pour éviter les brûlures et les projections de métal en fusion.

Comment savoir si la ventilation est suffisante lors de la soudure ?

Assurez-vous que l'aire de travail est bien ventilée et que l'air circule librement. Si vous ressentez des émanations ou si l'air devient irrespirable, arrêtez de souder et aérez la zone.

Le GYS Neomigi 400 G peut-il souder tous les types de métaux ?

Ce poste à souder est conçu pour souder divers métaux, mais il est recommandé de vérifier les spécifications du fabricant pour connaître les matériaux compatibles.

Que faire si le fil de soudure se coince dans la machine ?

Arrêtez immédiatement la machine, puis débranchez-la. Inspectez le chemin du fil et retirez toute obstruction. Veillez à ne pas forcer le fil lors de l'alimentation.

Comment choisir le bon diamètre d'électrode pour mon projet ?

Le choix du diamètre d'électrode dépend de l'épaisseur du matériau à souder. Consultez le manuel d'utilisation pour des recommandations spécifiques selon les applications.

Le ventilateur de refroidissement fonctionne-t-il en permanence ?

Le ventilateur de refroidissement fonctionne automatiquement en fonction de la température de l'appareil. Il peut s'arrêter une fois que l'appareil a refroidi.

MODE D'EMPLOI Neomigi 400 G GYS

Cette procédure est détaillée dans la notice du dévidoir.

Ces instructions doivent être lues et bien comprises avant toute opération. Toute modication ou maintenance non indiquée dans le manuel ne doit pas être entreprise. Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d’incertitude, veuillez consulter une personne qualiée pour manier correctement l’installation. ENVIRONNEMENT Ce matériel doit être utilisé uniquement pour faire des opérations de soudage dans les limites indiquées par la plaque signalétique et/ou le manuel. Il faut respecter les directives relatives à la sécurité. En cas d’utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable. L’installation doit être utilisée dans un local sans poussière, ni acide, ni gaz inammable ou autres substances corrosives. Il en est de même pour son stockage. S’assurer d’une circulation de l’air lors de l’utilisation. Plage de température : Utilisation entre -10 et +40°C (+14 et +104°F). Stockage entre -20 et +55°C (-4 et 131°F). Humidité de l’air : Inférieur ou égal à 50% à 40°C (104°F). Inférieur ou égal à 90% à 20°C (68°F). Altitude : Jusqu’à 1000m au-dessus du niveau de la mer (3280 pieds)

PROTECTION INDIVIDUELLE ET DES AUTRES

Le soudage à l’arc peut être dangereux et causer des blessures graves voire mortelles. Le soudage expose les individus à une source dangereuse de chaleur, de rayonnement lumineux de l’arc, de champs électromagnétiques (attention au porteur de pacemaker), de risque d’électrocution, de bruit et d’émanations gazeuses. Pour bien se protéger et protéger les autres, respecter les instructions de sécurité suivantes : An de se protéger de brûlures et rayonnements, porter des vêtements sans revers, isolants, secs, ignifugés et en bon état, qui couvrent l’ensemble du corps. Utiliser des gants qui garantissent l’isolation électrique et thermique. Utiliser une protection de soudage et/ou une cagoule de soudage d’un niveau de protection su󰀩sant (variable selon les applications). Protéger les yeux lors des opérations de nettoyage. Les lentilles de contact sont particulièrement proscrites. Il est parfois nécessaire de délimiter les zones par des rideaux ignifugés pour protéger la zone de soudage des rayons de l’arc, des projections et des déchets incandescents. Informer les personnes dans la zone de soudage de ne pas xer les rayons de l’arc ni les pièces en fusion et de porter les vêtements adéquats pour se protéger. Utiliser un casque contre le bruit si le procédé de soudage atteint un niveau de bruit supérieur à la limite autorisée (de même pour toute personne étant dans la zone de soudage). Tenir à distance des parties mobiles (ventilateur) les mains, cheveux, vêtements. Ne jamais enlever les protections carter du groupe froid lorsque la source de courant de soudage est sous tension, le fabricant ne pourrait être tenu pour responsable en cas d’accident. Les pièces qui viennent d’être soudées sont chaudes et peuvent provoquer des brûlures lors de leur manipulation. Lors d’intervention d’entretien sur la torche ou le porte-électrode, il faut s’assurer que celui-ci soit su󰀩samment froid en attendant au moins 10 minutes avant toute intervention. Le groupe froid doit être allumé lors de l’utilisation d’une torche refroidie eau an d’être sûr que le liquide ne puisse pas causer de brûlures. Il est important de sécuriser la zone de travail avant de la quitter an de protéger les personnes et les biens.

FUMÉES DE SOUDAGE ET GAZ

Les fumées, gaz et poussières émis par le soudage sont dangereux pour la santé. Il faut prévoir une ventilation su󰀩sante, un apport d’air est parfois nécessaire. Un masque à air frais peut être une solution en cas d’aération insu󰀩sante. Vérier que l’aspiration est e󰀩cace en la contrôlant par rapport aux normes de sécurité. Attention le soudage dans des milieux de petites dimensions nécessite une surveillance à distance de sécurité. Par ailleurs le soudage de certains matériaux contenant du plomb, cadmium, zinc ou mercure voire du béryllium peuvent être particulièrement nocifs, dégraisser également les pièces avant de les souder.4 Manuel d’utilisation NEOMIG-i 400 G / 500 G Notice originale Les bouteilles doivent être entreposées dans des locaux ouverts ou bien aérés. Elles doivent être en position verticale et maintenues à un support ou sur un chariot. Le soudage doit être proscrit à proximité de graisse ou de peinture.

RISQUE DE FEU ET D’EXPLOSION

Protéger entièrement la zone de soudage, les matières inammables doivent être éloignées d’au moins 11 mètres. Un équipement anti-feu doit être présent à proximité des opérations de soudage. Attention aux projections de matières chaudes ou d’étincelles et même à travers des ssures, elles peuvent être source d’incendie ou d’explosion. Éloigner les personnes, les objets inammables et les containers sous pressions à une distance de sécurité su󰀩sante. Le soudage dans des containers ou des tubes fermés est à proscrire et dans le cas où ils sont ouverts il faut les vider de toute matière inammable ou explosive (huile, carburant, résidus de gaz …). Les opérations de meulage ne doivent pas être dirigées vers la source de courant de soudage ou vers des matières inammables.

Le gaz sortant des bouteilles peut être source de su󰀨ocation en cas de concentration dans l’espace de soudage (bien ventiler). Le transport doit être fait en toute sécurité : bouteilles fermées et la source de courant de soudage éteinte. Elles doivent être entreposées verticalement et maintenues par un support pour limiter le risque de chute. Fermer la bouteille entre deux utilisations. Attention aux variations de température et aux expositions au soleil. La bouteille ne doit pas être en contact avec une amme, un arc électrique, une torche, une pince de masse ou toutes autres sources de chaleur ou d’incandescence. Veiller à la tenir éloignée des circuits électriques et de soudage et donc ne jamais souder une bouteille sous pression. Attention lors de l’ouverture du robinet de la bouteille, il faut éloigner la tête la robinetterie et s’assurer que le gaz utilisé est approprié au procédé de soudage.

Le réseau électrique utilisé doit impérativement avoir une mise à la terre. Utiliser la taille de fusible recommandée sur le tableau signalétique. Une décharge électrique peut être une source d’accident grave direct ou indirect, voire mortel. Ne jamais toucher les parties sous tension à l’intérieur comme à l’extérieur de la source de courant sous-tension (Torches, pinces, câbles, électrodes) car celles-ci sont branchées au circuit de soudage. Avant d’ouvrir la source de courant de soudage, il faut la déconnecter du réseau et attendre 2 minutes. an que l’ensemble des condensateurs soit déchargé. Ne pas toucher en même temps la torche ou le porte-électrode et la pince de masse. Veiller à changer les câbles, torches si ces derniers sont endommagés, par des personnes qualiées et habilitées. Dimensionner la section des câbles en fonction de l’application. Toujours utiliser des vêtements secs et en bon état pour s’isoler du circuit de soudage. Porter des chaussures isolantes, quel que soit le milieu de travail.

CLASSIFICATION CEM DU MATERIEL

Ce matériel de Classe A n’est pas prévu pour être utilisé dans un site résidentiel où le courant électrique est fourni par le réseau public d’alimentation basse tension. Il peut y avoir des di󰀩cultés potentielles pour assurer la compatibilité électromagnétique dans ces sites, à cause des perturbations conduites, aussi bien que rayonnées à fréquence radioélectrique. Sous réserve que l’impédance de réseau public d’alimentation basse tension au point de couplage commun soit inférieure à Zmax = 0.29 Ohms, ce matériel est conforme à la CEI 61000-3-11 et peut être connecté aux réseaux publics d’alimentation basse tension. Il est de la responsabilité de l’installateur ou de l’utilisateur du matériel de s’assurer, en consultant l’opérateur du réseau de distribution si nécessaire, que l’impédance de réseau est conforme aux restrictions d’impédance. Ce matériel est conforme à la CEI 61000-3-12. EMISSIONS ELECTRO-MAGNETIQUES Le courant électrique passant à travers n’importe quel conducteur produit des champs électriques et magnétiques (EMF) localisés. Le courant de soudage produit un champ électromagnétique autour du circuit de soudage et du matériel de soudage. Les champs électromagnétiques EMF peuvent perturber certains implants médicaux, par exemple les stimulateurs cardiaques. Des mesures de protection doivent être prises pour les personnes portant des implants médicaux. Par exemple, restrictions d’accès pour les passants ou une évaluation de risque individuelle pour les soudeurs.FR

Manuel d’utilisation NEOMIG-i 400 G / 500 G Notice originale Tous les soudeurs devraient utiliser les procédures suivantes an de minimiser l’exposition aux champs électromagnétiques provenant du circuit de soudage:

• positionner les câbles de soudage ensemble – les xer avec une attache, si possible;

• se positionner (torse et tête) aussi loin que possible du circuit de soudage;

• ne jamais enrouler les câbles de soudage autour du corps;

• ne pas positionner le corps entre les câbles de soudage. Tenir les deux câbles de soudage sur le même côté du corps;

• raccorder le câble de retour à la pièce mise en œuvre aussi proche que possible à la zone à souder;

• ne pas travailler à côté de la source de courant de soudage, ne pas s’assoir dessus ou ne pas s’y adosser ;

• ne pas souder lors du transport de la source de courant de soudage ou le dévidoir. Les porteurs de stimulateurs cardiaques doivent consulter un médecin avant d’utiliser ce matériel. L’exposition aux champs électromagnétiques lors du soudage peut avoir d’autres e󰀨ets sur la santé que l’on ne connaît pas encore. RECOMMANDATIONS POUR EVALUER LA ZONE ET L’INSTALLATION DE SOUDAGE Généralités L’utilisateur est responsable de l’installation et de l’utilisation du matériel de soudage à l’arc suivant les instructions du fabricant. Si des perturbations électromagnétiques sont détectées, il doit être de la responsabilité de l’utilisateur du matériel de soudage à l’arc de résoudre la situation avec l’assistance technique du fabricant. Dans certains cas, cette action corrective peut être aussi simple qu’une mise à la terre du circuit de soudage. Dans d’autres cas, il peut être nécessaire de construire un écran électromagnétique autour de la source de courant de soudage et de la pièce entière avec montage de ltres d’entrée. Dans tous les cas, les perturbations électromagnétiques doivent être réduites jusqu’à ce qu’elles ne soient plus gênantes. Évaluation de la zone de soudage Avant d’installer un matériel de soudage à l’arc, l’utilisateur doit évaluer les problèmes électromagnétiques potentiels dans la zone environnante. Ce qui suit doit être pris en compte: a) la présence au-dessus, au-dessous et à côté du matériel de soudage à l’arc d’autres câbles d’alimentation, de commande, de signalisation et de téléphone; b) des récepteurs et transmetteurs de radio et télévision; c) des ordinateurs et autres matériels de commande; d) du matériel critique de sécurité, par exemple, protection de matériel industriel; e) la santé des personnes voisines, par exemple, emploi de stimulateurs cardiaques ou d’appareils contre la surdité; f) du matériel utilisé pour l’étalonnage ou la mesure; g) l’immunité des autres matériels présents dans l’environnement. L’utilisateur doit s’assurer que les autres matériels utilisés dans l’environnement sont compatibles. Cela peut exiger des mesures de protection supplémentaires; h) l’heure du jour où le soudage ou d’autres activités sont à exécuter. La dimension de la zone environnante à prendre en compte dépend de la structure du bâtiment et des autres activités qui s’y déroulent. La zone environnante peut s’étendre au-delà des limites des installations. Évaluation de l’installation de soudage Outre l’évaluation de la zone, l’évaluation des installations de soudage à l’arc peut servir à déterminer et résoudre les cas de perturbations. Il convient que l’évaluation des émissions comprenne des mesures in situ comme cela est spécié à l’Article 10 de la CISPR 11. Les mesures in situ peuvent également permettre de conrmer l’e󰀩cacité des mesures d’atténuation. RECOMMANDATIONS SUR LES METHODES DE REDUCTION DES EMISSIONS ELECTROMAGNE- TIQUES a. Réseau public d’alimentation: Il convient de raccorder le matériel de soudage à l’arc au réseau public d’alimentation selon les recommandations du fabricant. Si des interférences se produisent, il peut être nécessaire de prendre des mesures de prévention supplémentaires telles que le ltrage du réseau public d’alimentation. Il convient d’envisager de blinder le câble d’alimentation dans un conduit métallique ou équivalent d’un matériel de soudage à l’arc installé à demeure. Il convient d’assurer la continuité électrique du blindage sur toute sa longueur. Il convient de raccorder le blindage à la source de courant de soudage pour assurer un bon contact électrique entre le conduit et l’enveloppe de la source de courant de soudage. b. Maintenance du matériel de soudage à l’arc : Il convient que le matériel de soudage à l’arc soit soumis à l’entretien de routine suivant les recommandations du fabricant. Il convient que tous les accès, portes de service et capots soient fermés et correctement verrouillés lorsque le matériel de soudage à l’arc est en service. Il convient que le matériel de soudage à l’arc ne soit modié en aucune façon, hormis les modications et réglages mentionnés dans les instructions du fabricant. Il convient, en particulier, que l’éclateur d’arc des dispositifs d’amorçage et de stabilisation d’arc soit réglé et entretenu suivant les recommandations du fabricant. c. Câbles de soudage : Il convient que les câbles soient aussi courts que possible, placés l’un près de l’autre à proximité du sol ou sur le sol. d. Liaison équipotentielle : Il convient d’envisager la liaison de tous les objets métalliques de la zone environnante. Toutefois, des objets métalliques reliés à la pièce à souder accroissent le risque pour l’opérateur de chocs électriques s’il touche à la fois ces éléments métalliques et l’électrode. Il convient d’isoler l’opérateur de tels objets métalliques. e. Mise à la terre de la pièce à souder : Lorsque la pièce à souder n’est pas reliée à la terre pour la sécurité électrique ou en raison de ses dimensions et de son emplacement, ce qui est le cas, par exemple, des coques de navire ou des charpentes métalliques de bâtiments, une connexion raccordant la pièce à la terre peut, dans certains cas et non systématiquement, réduire les émissions. Il convient de veiller à éviter la mise à la terre des pièces qui pourrait accroître les risques de blessure pour les utilisateurs ou endommager d’autres matériels électriques. Si nécessaire, il convient que le raccordement de la pièce à souder à la terre soit fait directement, mais dans certains pays n’autorisant pas cette connexion directe, il convient que la connexion soit faite avec un condensateur approprié choisi en fonction des réglementations nationales. f. Protection et blindage : La protection et le blindage sélectifs d’autres câbles et matériels dans la zone environnante peuvent limiter les problèmes de perturbation. La protection de toute la zone de soudage peut être envisagée pour des applications spéciales.6 Manuel d’utilisation NEOMIG-i 400 G / 500 G Notice originale TRANSPORT ET TRANSIT DE LA SOURCE DE COURANT DE SOUDAGE La source de courant de soudage est équipée de deux poignées supérieures permettant le portage à la main à deux personnes. Ne pas utiliser les câbles ou torches pour déplacer la source de courant de soudage. Elle doit être déplacée en position verticale. Ne pas faire transiter la source de courant au-dessus de personnes ou d’objets. Ne jamais soulever une bouteille de gaz et la source de courant en même temps. Leurs normes de transport sont distinctes.

INSTALLATION DU MATÉRIEL

• Mettre la source de courant de soudage sur un sol dont l’inclinaison maximum est de 10°.

• Prévoir une zone su󰀩sante pour aérer la source de courant de soudage et accéder aux commandes.

• Ne pas utiliser dans un environnement comportant des poussières métalliques conductrices.

• La source de courant de soudage doit être à l’abri de la pluie battante et ne pas être exposée aux rayons du soleil.

• Le matériel est de degré de protection IP23, signiant : - une protection contre l’accès aux parties dangereuses des corps solides de diam >12.5 mm et, - une protection contre la pluie dirigée à 60° par rapport à la verticale. Ce matériel peut donc être utilisé à l’extérieur en accord avec l’indice de protection IP23. Les câbles d’alimentation, de rallonge et de soudage doivent être totalement déroulés an d’éviter toute surchau󰀨e. Le fabricant n’assume aucune responsabilité concernant les dommages provoqués à des personnes et objets dus à une utilisation incorrecte et dangereuse de ce matériel. ENTRETIEN / CONSEILS

• L’entretien ne doit être e󰀨ectué que par une personne qualiée. Un entretien annuel est conseillé.

• Couper l’alimentation en débranchant la prise, et attendre deux minutes avant de travailler sur le matériel. A l’intérieur, les tensions et intensités sont élevées et dangereuses.

• Régulièrement, enlever le capot et dépoussiérer à la sou󰀪ette. En proter pour faire vérier la tenue des connexions électriques avec un outil isolé par un personnel qualié.

• Contrôler régulièrement l’état du cordon d’alimentation. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualication similaire, an d’éviter tout danger.

• Laisser les ouïes de la source de courant de soudage libres pour l’entrée et la sortie d’air.

• Ne pas utiliser cette source de courant de soudage pour dégeler des canalisations, recharger des batteries/accumulateurs ou démarrer des moteurs.

INSTALLATION – FONCTIONNEMENT PRODUIT

Seul le personnel expérimenté et habilité par le fabricant peut e󰀨ectuer l’installation. Pendant l’installation, s’assurer que le générateur est déconnecté du réseau. Les connexions en série ou en parallèle de générateur sont interdites. Il est recommandé d’utiliser les câbles de soudage fournis avec l’appareil an d’obtenir les réglages optimum du produit. DESCRIPTION Ce matériel est une source de puissance triphasée pour le soudage semi-automatique « synergique » (MIG ou MAG), le soudage à électrode enrobée (MMA) et le soudage à l’électrode réfractaire (TIG). Il nécessite l’utilisation d’un dévidoir séparé en option. DESCRIPTION DU MATÉRIEL (II)

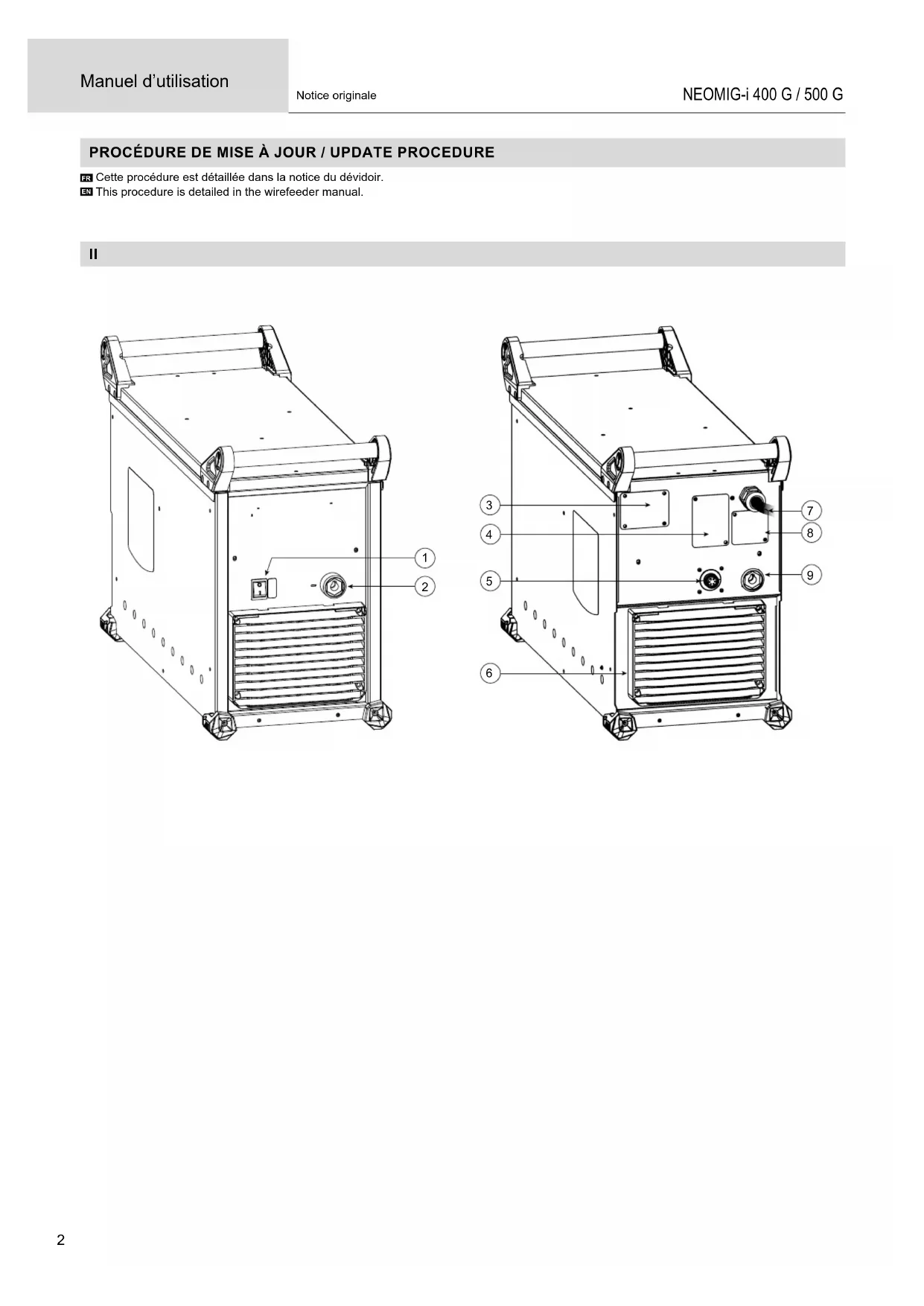

1- Interrupteur START/STOP 6- Grille extérieure

2- Douille de polarité négative 7- Cache option

3- Cache option 8- Douille de polarité positive

4- Cache option 9- Câble secteur (5 m)

5- Connecteur, commande dévidoir séparéFR

Ce matériel est livré avec prise 32 A de type EN 60309-1 et ne doit être utilisé que sur une installation électrique triphasée 400V (50-60 Hz) à quatre ls avec un neutre relié à la terre. Le courant e󰀨ectif absorbé (I1e󰀨) est indiqué sur l’appareil, pour les conditions d’utilisation maximales. Vérier que l’alimentation et ses protections (fusible et/ou disjoncteur) sont compatibles avec le courant nécessaire en utilisation. Dans certains pays, il peut être nécessaire. de changer la prise pour permettre une utilisation aux conditions maximales.

• La source de puissance est prévue pour fonctionner sur une tension électrique 400 V +/- 15%. Elle se met en protection si la tension d’alimentation est inférieure à 330 Ve󰀨 ou supérieure à 490Ve󰀨 (un code défaut apparaitra sur l’a󰀩chage de l’écran).

• Le démarrage se fait par appui sur l’interrupteur START/STOP (Allumé), inversement l’arrêt se fait par appui sur ce même interrupteur (Eteint). Attention ! Ne jamais couper l’alimentation lorsque le poste est en charge.

BRANCHEMENT SUR GROUPE ÉLECTROGÈNE

Ce matériel peut fonctionner avec des groupes électrogènes à condition que la puissance auxiliaire réponde aux exigences suivantes : - La tension doit être alternative, sa valeur e󰀩cace doit être de 400 V +/- 15%, et de tension crête inférieure à 700 V, - La fréquence doit être comprise entre 50 et 60 Hz. Il est impératif de vérier ces conditions, car de nombreux groupes électrogènes produisent des pics de haute tension pouvant endommager le ma- tériel.

UTILISATION DE RALLONGE ÉLECTRIQUE

Toutes les rallonges doivent avoir une longueur et une section appropriées à la tension du matériel. Utiliser une rallonge conforme aux réglementa- tions nationales. Tension d’entrée Longueur - Section de la rallonge (Longueur < 45m) 400 V 4 mm²

BRANCHEMENT DU FAISCEAU DE LIAISON

Le raccordement ou le débranchement du faisceau entre le générateur et le dévidoir doit se faire obligatoirement générateur hors tension. Couper l’alimentation en débranchant la prise, et attendre deux minutes. Pour les détails du branchement du faisceau entre le générateur et le dévidoir, veuillez consulter la notice du dévidoir séparé (option). Les schémas ci-dessous décrivent les raccordements minimales nécessaires en fonction du mode de soudage. L’utilisateur peut laisser, s’il le sou- haite, les raccordements inutiles (connexion gaz en soudage MMA, câble de puissance sur le dévidoir en soudage MMA et TIG, etc). Soudage MIG-MAG (polarité positive) KOOLWELD 2 en option8 Manuel d’utilisation NEOMIG-i 400 G / 500 G Notice originale

1 Commande 1 Commande 2 Puissance 2 Puissance 3 Gaz 3 Gaz 4 Refroidissement liquide Soudage MIG-MAG (polarité négative) Le soudage MIG/MAG sans protection gazeuse nécessite généralement une polarité négative. Dans ce cas, il est nécessaire d’utiliser un câble d’in- version de polarité en option (a). Dans tous les cas, se référer aux recommandations du fabricant de l pour le choix de la polarité. KOOLWELD 2 en option

1 Commande 1 Commande 2 Puissance 2 Puissance 3 Refroidissement liquide a Cable d’inversion de polarité (option) a Cable d’inversion de polarité (option) Soudage MMA Respecter les polarités et intensités de soudage indiquées sur les boîtes d’électrodes. Enlever l’électrode du porte-électrode lorsque le générateur n’est pas utilisé. Ne pas brancher la torche MIG-MAG ou TIG lorsque le générateur est utilisé en soudage MMA. KOOLWELD 2 en option10 Manuel d’utilisation NEOMIG-i 400 G / 500 G Notice originale

1 Commande 1 Commande 2 Pince de masse ou porte-électrodes 2 Pince de masse ou porte-électrodes Soudage TIG (avec torche TIG connecteur EURO) Le soudage TIG DC requiert une protection gazeuse (Argon). S’assurer que la torche est bien équipée et que les consommables (pince-étau, support collet, di󰀨useur et buse) ne sont pas usés. Il est nécessaire d’utiliser un câble d’inversion de polarité en option (a). KOOLWELD 2 en option

1 Commande 1 Commande 2 Puissance 2 Puissance 3 Gaz 3 Gaz a Cable d’inversion de polarité (option) a Cable d’inversion de polarité (option) Il est également possible d’utiliser une torche TIG à valve en option. Celle-ci doit être branchée sur la douille de polarité négative en face avant du générateur (II-2). CABLE D’INVERSION DE POLARITÉ EN OPTION Longueur Section Référence

Ce matériel doit être équipé d’un dévidoir séparé WF 35 (option, ref. 075078) ou WF 50 (option, ref. 075108). La liaison entre ces deux éléments se fait par l’intermédiaire d’un faisceau dédié en option : Type de refroidissement de la torche Longueur Section Référence Air 5 m 70 mm² 075443 10 m 70 mm² 075450 95 mm² 077553 Liquide

Référence Désignation Puissance de refroidissement Capacité Tension d’alimentation Liquide de refroidissement en option

Le groupe froid est automatiquement détecté par le produit. Pour désactiver le groupe froid (OFF), veuillez consulter la notice de l’interface. Les protections supportées par le groupe froid an d’assurer la protection de la torche et de l’utilisateur sont :

• Niveau minimum de liquide de refroidissement.

• Débit minimal du liquide de refroidissement circulant dans la torche.

• Protection thermique du liquide de refroidissement. Il faut s’assurer que le groupe de refroidissement est éteint avant la déconnection des tuyaux d’entrée et de sortie de liquide de la torche. Le liquide de refroidissement est nocif et irrite les yeux, les muqueuses et la peau. Le liquide chaud peut provoquer des brulures.

KIT FILTRE EN OPTION

Filtre à poussière (ref. 046580) avec nesse de ltration : 630 µm (0,63 mm). Attention, l’utilisation de ce ltre diminue le facteur de marche de votre générateur. Pour éviter les risques de surchau󰀨e due au colmatage des orices d’aération, le ltre à poussière doit être nettoyé régulièrement. Déclipser et nettoyer à l’air comprimé.

Le débit du l de soudage n’est pas constant. Des grattons obstruent l’orice Nettoyer le tube contact ou le changer re- mettre du produit anti-adhésion. Le l patine dans les galets. Remettre du produit anti-adhésion. Un des galets patine. Vérier le serrage de la vis du galet. Le câble de la torche est entortillé. Le câble de la torche doit être le plus droit possible. Le moteur de dévidage ne fonctionne pas. Frein de la bobine ou galet trop serré. Desserrer le frein et les galets Mauvais dévidage du l. Gaine guide-l sale ou endommagée. Nettoyer ou remplacer. Clavette de l’axe des galets manquante Repositionner la clavette dans son logement Frein de la bobine trop serré. Desserrer le frein. Pas de courant ou mauvais courant de sou- dage. Mauvais branchement de la prise secteur. Voir le branchement de la prise et regarder si la prise est bien alimentée. Mauvaise connexion de masse. Contrôler le câble de masse (connexion et état de la pince). Problème de puissance. Contrôler la gâchette de la torche. Problème de dévidage. Le l bouchonne après les galets Gaine guide-l écrasée. Vérier la gaine et corps de torche. Blocage du l dans la torche. Remplacer ou nettoyer. Pas de tube capillaire. Vérier la présence du tube capillaire. Vitesse du l trop importante. Réduire la vitesse de lFR

Manuel d’utilisation NEOMIG-i 400 G / 500 G Notice originale Le cordon de soudage est poreux. Le débit de gaz est insu󰀩sant. Plage de réglage de 15 à 20 L / min. Nettoyer le métal de base. Bouteille de gaz vide. La remplacer. Qualité du gaz non satisfaisante. Le remplacer. Circulation d’air ou inuence du vent. Empêcher les courants d’air, protéger la zone de soudage. Buse gaz trop encrassée. Nettoyer la buse gaz ou la remplacer. Mauvaise qualité du l. Utiliser un l adapté au soudage MIG-MAG. État de la surface à souder de mauvaise quali- té (rouille, etc.) Nettoyer la pièce avant de souder Le gaz n’est pas connecté Vérier que le gaz est connecté à l’entrée du générateur. Particules d’étincelage très importantes. Tension d’arc trop basse ou trop haute. Voir paramètres de soudage. Mauvaise prise de masse. Contrôler et positionner la pince de masse au plus proche de la zone à souder. Gaz de protection insu󰀩sant. Ajuster le débit de gaz. Pas de gaz en sortie de torche Mauvaise connexion du gaz Vérier le branchement des entrées de gaz Vérier que l’électrovanne fonctionne Problème de bouteille de gaz Vérier le niveau de gaz. Vérier l’arrivée de gaz. Erreur lors du téléchargement Les données sur la clé USB sont erronées ou corrompues. Vérier vos données. Problème de sauvegarde Vous avez dépassé le nombre maximum de sauvegardes. Vous devez supprimer des programmes. Le nombre de sauvegardes est limité à 200. Suppression automatique des JOBS. Certains de vos jobs ont été supprimés, car ils n’étaient plus valides avec les nouvelles synergies.

Problème clé USB Aucun JOB n’est détecté sur la clé USB - Plus de place mémoire dans le produit Libérer de l’espace sur la clé USB. Problème de chier Le Fichier «...» ne correspond pas aux syner- gies téléchargées dans le produit Le chier a été créé avec des synergies qui ne sont pas présentes sur la machine. Problème de mise à jour La clé USB ne semble pas reconnue. Le visuel de l’étape n°4 de la procédure de mise à jour ne s’a󰀩che pas sur l’écran.

1- Insérer la clé USB dans son logement.

2- Mettre le générateur sous tension.

3- Faire un appui long sur les 2 boutons-pous-

soirs 2 et 3 de l’IHM pour forcer la mise à jour.

CONDITIONS DE GARANTIE

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main-d’œuvre). La garantie ne couvre pas :

• Toutes autres avaries dues au transport.

• L’usure normale des pièces (Ex. : câbles, pinces, etc.).

• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).

• Les pannes liées à l’environnement (pollution, rouille, poussière). En cas de panne, retourner l’appareil à votre distributeur, en y joignant : - un justicatif d’achat daté (ticket de sortie de caisse, facture…) - une note explicative de la panne.14 User manual NEOMIG-i 400 G / 500 G Translation of the original instructions

Attention ! Lire le manuel d’instruction avant utilisation.

Symbole de la notice

Source de courant de technologie onduleur délivrant un courant continu.

Soudage à l’électrode enrobée - MMA (Manual Metal Arc)

Convient au soudage dans un environnement avec risque accru de choc électrique. La source de courant elle-même ne doit toutefois pas être placée dans de tels locaux.

Tension assignée à vide

Facteur de marche selon la norme EN60974-1 (10 minutes – 40°C).

Courant de soudage conventionnel correspondant

Alimentation électrique triphasée 50 ou 60Hz

Tension assignée d’alimentation

Courant d’alimentation assigné maximal (valeur efcace)

Courant d’alimentation effectif maximal

Matériel conforme aux Directives européennes. La déclaration UE de conformité est disponible sur notre site (voir à la page de couverture).

Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture).

Matériel conforme aux normes Marocaines. La déclaration Cم (CMIM) de conformité est disponible sur notre site (voir à la page de couverture).

L’appareil respecte la norme EN60974-1 et EN 60971-10 appareil de classe A.

Ce matériel faisant l’objet d’une collecte sélective selon la directive européenne 2012/19/UE. Ne pas jeter dans une poubelle domestique !

Produit recyclable qui relève d’une consigne de tri.

Marque de conformité EAC (Communauté économique Eurasienne)

Information sur la température (protection thermique)

Marche (mise sous tension)

Arrêt (mise hors tension)

Le dispositif de déconnexion de sécurité est constitué par la prise secteur en coordination avec l’installation électrique domestique. L’utilisateur doit s’assurer de l’accessibi- lité de la prise
