Manuale di utilizzo NEOMIG-i 400 G / 500 G Traduzione delle istruzioni originali

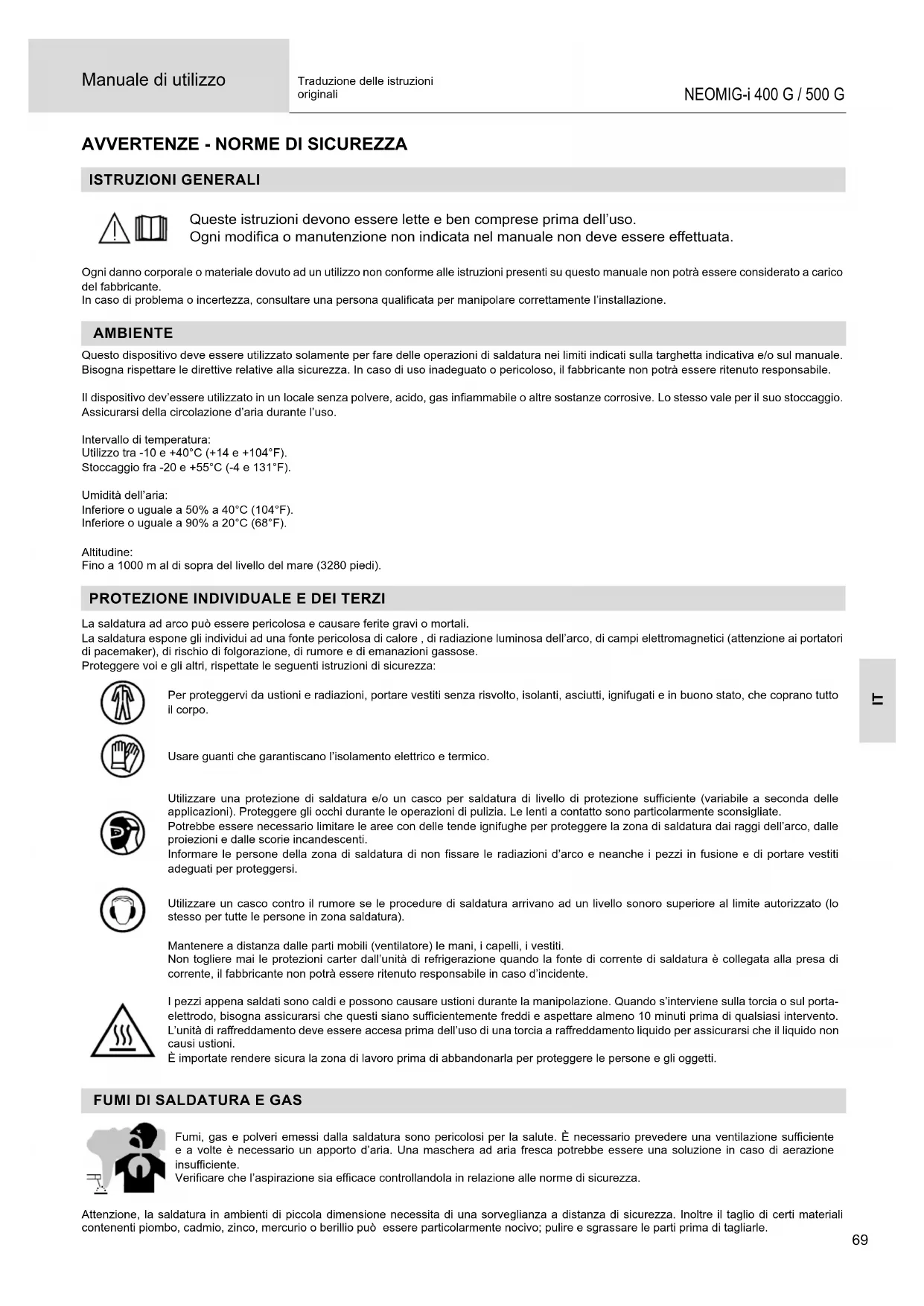

AVVERTENZE - NORME DI SICUREZZA

ISTRUZIONI GENERALI Queste istruzioni devono essere lette e ben comprese prima dell’uso. Ogni modica o manutenzione non indicata nel manuale non deve essere e󰀨ettuata. Ogni danno corporale o materiale dovuto ad un utilizzo non conforme alle istruzioni presenti su questo manuale non potrà essere considerato a carico del fabbricante. In caso di problema o incertezza, consultare una persona qualicata per manipolare correttamente l’installazione. AMBIENTE Questo dispositivo deve essere utilizzato solamente per fare delle operazioni di saldatura nei limiti indicati sulla targhetta indicativa e/o sul manuale. Bisogna rispettare le direttive relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile. Il dispositivo dev’essere utilizzato in un locale senza polvere, acido, gas inammabile o altre sostanze corrosive. Lo stesso vale per il suo stoccaggio. Assicurarsi della circolazione d’aria durante l’uso. Intervallo di temperatura: Utilizzo tra -10 e +40°C (+14 e +104°F). Stoccaggio fra -20 e +55°C (-4 e 131°F). Umidità dell’aria: Inferiore o uguale a 50% a 40°C (104°F). Inferiore o uguale a 90% a 20°C (68°F). Altitudine: Fino a 1000 m al di sopra del livello del mare (3280 piedi).

PROTEZIONE INDIVIDUALE E DEI TERZI

La saldatura ad arco può essere pericolosa e causare ferite gravi o mortali. La saldatura espone gli individui ad una fonte pericolosa di calore , di radiazione luminosa dell’arco, di campi elettromagnetici (attenzione ai portatori di pacemaker), di rischio di folgorazione, di rumore e di emanazioni gassose. Proteggere voi e gli altri, rispettate le seguenti istruzioni di sicurezza: Per proteggervi da ustioni e radiazioni, portare vestiti senza risvolto, isolanti, asciutti, ignifugati e in buono stato, che coprano tutto il corpo. Usare guanti che garantiscano l’isolamento elettrico e termico. Utilizzare una protezione di saldatura e/o un casco per saldatura di livello di protezione su󰀩ciente (variabile a seconda delle applicazioni). Proteggere gli occhi durante le operazioni di pulizia. Le lenti a contatto sono particolarmente sconsigliate. Potrebbe essere necessario limitare le aree con delle tende ignifughe per proteggere la zona di saldatura dai raggi dell’arco, dalle proiezioni e dalle scorie incandescenti. Informare le persone della zona di saldatura di non ssare le radiazioni d’arco e neanche i pezzi in fusione e di portare vestiti adeguati per proteggersi. Utilizzare un casco contro il rumore se le procedure di saldatura arrivano ad un livello sonoro superiore al limite autorizzato (lo stesso per tutte le persone in zona saldatura). Mantenere a distanza dalle parti mobili (ventilatore) le mani, i capelli, i vestiti. Non togliere mai le protezioni carter dall’unità di refrigerazione quando la fonte di corrente di saldatura è collegata alla presa di corrente, il fabbricante non potrà essere ritenuto responsabile in caso d’incidente. I pezzi appena saldati sono caldi e possono causare ustioni durante la manipolazione. Quando s’interviene sulla torcia o sul porta- elettrodo, bisogna assicurarsi che questi siano su󰀩cientemente freddi e aspettare almeno 10 minuti prima di qualsiasi intervento. L’unità di ra󰀨reddamento deve essere accesa prima dell’uso di una torcia a ra󰀨reddamento liquido per assicurarsi che il liquido non causi ustioni. È importate rendere sicura la zona di lavoro prima di abbandonarla per proteggere le persone e gli oggetti.

FUMI DI SALDATURA E GAS

Fumi, gas e polveri emessi dalla saldatura sono pericolosi per la salute. È necessario prevedere una ventilazione su󰀩ciente e a volte è necessario un apporto d’aria. Una maschera ad aria fresca potrebbe essere una soluzione in caso di aerazione insu󰀩ciente. Vericare che l’aspirazione sia e󰀩cace controllandola in relazione alle norme di sicurezza. Attenzione, la saldatura in ambienti di piccola dimensione necessita di una sorveglianza a distanza di sicurezza. Inoltre il taglio di certi materiali contenenti piombo, cadmio, zinco, mercurio o berillio può essere particolarmente nocivo; pulire e sgrassare le parti prima di tagliarle.70 Manuale di utilizzo NEOMIG-i 400 G / 500 G Traduzione delle istruzioni originali Le bombole devono essere posizionate in locali aperti ed aerati. Devono essere in posizione verticale su supporto o su un carrello. La saldatura è proibita se e󰀨ettuata in prossimità di grasso o vernici.

RISCHIO DI INCENDIO E DI ESPLOSIONE

Proteggere completamente la zona di saldatura, i materiali inammabili devono essere allontanati di almeno 11 metri. Un’attrezzatura antincendio deve essere presente in prossimità delle operazioni di saldatura. Attenzione alle proiezioni di materia calda o di scintille anche attraverso le fessure, queste possono essere causa di incendio o di esplosione. Allontanare le persone, gli oggetti inammabili e i contenitori sotto pressione ad una distanza di sicurezza su󰀩ciente. La saldatura nei container o tubature chiuse è proibita e se essi sono aperti devono prima essere svuotati di ogni materiale inammabile o esplosivo (olio, carburante, residui di gas...). Le operazioni di molatura non devono essere dirette verso la fonte di corrente di saldatura o verso dei materiali inammabili.

Il gas uscendo dalle bombole potrebbe essere fonte di asssia in caso di concentrazione nello spazio di saldatura (ventilare correttamente). Il trasporto deve essere fatto in sicurezza: bombole chiuse e dispositivo spento. Queste devono essere messe verticalmente su un supporto per limitare il rischio di cadute. Chiudere la bombola tra un utilizzo ed un altro. Attenzione alle variazioni di temperatura e alle esposizioni al sole. La bombola non deve essere in contatto con amme, arco elettrico, torce, morsetti di terra o ogni altra fonte di calore o d’incandescenza. Tenerla lontano dai circuiti elettrici e di saldatura e non saldare mai una bombola sotto pressione. Attenzione durante l’apertura della valvola di una bombola, bisogna allontanare la testa dai raccordi e assicurarsi che il gas usato sia appropriato al procedimento di saldatura. SICUREZZA ELETTRICA La rete elettrica usata deve imperativamente avere una messa a terra. Usare la grandezza del fusibile consigliata sulla tabella segnaletica. Una scarica elettrica potrebbe essere fonte di un grave incidente diretto, indiretto, o anche mortale. Non toccare mai le parti sotto tensione all’interno o all’esterno della fonte di corrente di saldatura quando quest’ultima è alimentata (Torce,pinze, cavi, elettrodi) perché sono collegate al circuito di saldatura. Prima di aprire la fonte di corrente di saldatura, bisogna disconnetterla dalla rete e attendere 2 min. a󰀩nché l’insieme dei condensatori sia scarico. Non toccare nello stesso momento la torcia e il morsetto di massa. Far sostituire i cavi e le torce danneggiati solo da persone abilitate e qualicate. Dimensionare la sezione dei cavi in funzione dell’applicazione. Utilizzare sempre vestiti asciutti e in buono stato per isolarsi dal circuito di saldatura. Portare scarpe isolanti, indi󰀨erentemente dall’ambiente di lavoro.

CLASSIFICAZIONE CEM DEL DISPOSITIVO

Questo dispositivo di Classe A non è fatto per essere usato in una zona residenziale dove la corrente elettrica è fornita dal sistema pubblico di alimentazione a basa tensione. Potrebbero esserci di󰀩coltà potenziali per assicurare la compatibilità elettromagnetica in questi siti, a causa delle perturbazioni condotte o irradiate. A condizione che l’impedenza di rete di alimentazione del senso comune a bassa tensione nel punto di aggancio comune sia inferiore a Zmax =0,29 Ohm, questa apparecchiatura è conforme a CEI 61000-3-11 e può essere collegata a reti pubbliche a bassa potenza. tensione. È responsabilità dell’installatore o dell’utente dell’apparecchiatura garantire, in consultazione con l’operatore della rete di distribuzione, se necessario, che l’impedenza di rete sia conforme alle restrizioni di impedenza. Questo materiale è conforme alla CEI 61000-3-12. EMISSIONI ELETTRO-MAGNETICHE La corrente elettrica che attraversa un qualsiasi conduttore produce dei campi elettrici e magnetici (EMF) localizzati. La corrente di saldatura produce un campo elettromagnetico attorno al circuito di saldatura e al dispositivo di saldatura. I campi elettromagnetici EMF possono disturbare alcuni impianti medici, per esempio i pacemaker. Devono essere attuate delle misure di protezione per le persone che portano impianti medici. Per esempio, restrizioni di accesso per i passanti o una valutazione del rischio individuale per i saldatori. Tutti i saldatori dovrebbero seguire le istruzioni sottostanti per ridurre al minimo l’esposizione ai campi elettromagnetici del circuito di saldatura: - posizionare i cavi di saldatura insieme - ssarli con un morsetto, se possibile;

• posizionarsi (busto e testa) il più lontano possibile del circuito di saldatura;

• non arrotolare mai i cavi di saldatura attorno al corpo;IT

Manuale di utilizzo NEOMIG-i 400 G / 500 G Traduzione delle istruzioni originali

• non posizionare dei corsi tra i cavi di saldatura; Tenere i due cavi di saldatura sullo stesso lato del corpo:

• collegare il cavo di ritorno all’applicazione più vicina alla zona da saldare;

• non lavorare a lato della fonte di corrente di saldatura, non sedersi o appoggiarsi su di esso;

• non saldare durante il trasporto della fonte di corrente di saldatura o del trainalo. I portatori di pacemaker devono consultare un medico prima di usare questo dispositivo di saldatura. L’esposizione ai campi elettromagnetici durante la saldatura potrebbe avere altri e󰀨etti sulla salute che non sono ancora conosciuti. RACCOMMANDAZIONI PER VALUTARE LA ZONA E L’INSTALLAZIONE DI SALDATURA Generalità L’utente è responsabile dell’installazione e dell’uso del dispositivo di saldatura ad arco secondo le istruzioni del fabbricante. Se delle perturbazioni elettromagnetiche sono rilevate, è responsabilità dell’utente del dispositivo di saldatura ad arco risolvere la situazione con l’assistenza tecnica del fabbricante. In certi casi, questa azione correttiva potrebbe essere molto semplice come ad esempio la messa a terra del circuito di saldatura. In altri casi, potrebbe essere necessario costruire uno schermo elettromagnetico intorno alla fonte di corrente di saldatura e al pezzo completo con montaggio di ltri d’entrata. In ogni caso, le perturbazioni elettromagnetiche devono essere ridotte no a non essere più fastidiose. Valutazione della zona di saldatura Prima di installare un dispositivo di saldatura all’arco, l’utente deve valutare i potenziali problemi elettromagnetici nella zona circostante. Occorre tenere in considerazione quanto segue: a) la presenza sopra, sotto e accanto al dispositivo di saldatura ad arco di altri cavi di alimentazione, di comando, di segnalazione e telefonici; b) di ricettori e trasmettitori radio e televisione; c) di computer e altre apparecchiature di controllo; d) di materiale critico per la sicurezza come ad esempio protezione di materiale industriale; e) lo stato di salute di persone vicine, ad esempio, l’uso di pacemaker o apparecchi acustici; f) del materiale utilizzato per la calibratura o la misurazione; g) l’immunità degli altri materiali presenti nell’ambiente. L’utilizzatore deve assicurarsi che gli altri dispositivi usati nell’ambiente siano compatibili. Questo potrebbe richiedere delle misure di protezione supplementari; h) l’orario della giornata in cui la saldatura o altre attività devono essere eseguite. La dimensione della zona circostante da prendere in considerazione dipende dalla struttura degli edici e dalle altre attività svolte sul posto. La zona circostante può estendersi oltre ai limiti delle installazioni Valutazione dell’installazione di saldatura Oltre alla valutazione delle zona, la valutazione delle installazioni di saldatura ad arco può servire a determinare e risolvere i casi di perturbazioni. Conviene che la valutazione delle emissioni includa delle misurazioni sul posto come specicato all’Articolo 10 della CISPR 11. Le misurazioni sul posto possono anche permettere di confermare l’e󰀩cacia delle misure di attenuazione. CONSIGLI SUI METODI DI RIDUZIONE DELLE EMISSIONI ELETTROMAGNETICHE a. Rete di alimentazione pubblica: Conviene collegare il materiale di saldatura ad arco a una rete pubblica di alimentazione secondo le raccomandazioni del fabbricante. Se ci sono interferenze, potrebbe essere necessario prendere misure di prevenzione supplementari, come il ltraggio della rete pubblica di rifornimento [elettrico]. Converrebbe prendere in considerazione di schermare il cavo della presa elettrica passandolo in un condotto metallico o equivalente di un materiale di saldatura ad arco ssati stabilmente. Converrebbe anche assicurarsi della continuità della schermatura elettrica su tutta la sua lunghezza. E’ conveniente collegare la schermatura alla fonte di corrente di saldatura per garantire un buon contatto elettrico tra il condotto e l’involucro del generatore di corrente di saldatura. b. Manutenzione del dispositivo di saldatura ad arco: E’ opportuno che le manutenzioni del dispositivo di saldatura ad arco siano eseguite seguendo le raccomandazioni del fabbricante. È opportuno che ogni accesso, porte di servizio e coperchi siano chiusi e correttamente bloccati quando il dispositivo di saldatura ad arco è in funzione. È opportuno che il dispositivo di saldatura ad arco non sia modicato in alcun modo, tranne le modiche e regolazioni menzionati nelle istruzioni del fabbricante. È opportuno in particolar modo che lo spinterometro dell’arco dei dispositivi di avviamento e di stabilizzazione siano regolati e manutenzionati secondo le raccomandazioni del fabbricante. c. Cavi di saldatura: E’ opportuno che i cavi siano i più corti possibili, piazzati l’uno vicino all’altro in prossimità del suolo o sul suolo. d. Collegamento equipotenziale: Converrebbe considerare il collegamento di tutti gli oggetti metallici della zona circostante. Tuttavia, oggetti metallici collegati al pezzo da saldare potrebbero accrescere il rischio per l’operatore di scosse elettriche se costui tocca contemporaneamente questi oggetti metallici e l’elettrodo. Converrebbe isolare l’utente di questi oggetti metallici. e. Messa a terra del pezzo da saldare: Quando il pezzo da saldare non è collegato a terra per sicurezza elettrica o a causa delle dimensioni e del posto dove si trova, come, ad esempio, gli sca delle navi o le strutture metalliche di edici, una connessione collegando il pezzo alla terra può, in certi casi e non sistematicamente, ridurre le emissioni. È opportuno assicurarsi di evitare la messa a terra dei pezzi che potrebbero accrescere i rischi di ferire gli utenti o danneggiare altri materiali elettrici. Se necessario, conviene che la messa a terra del pezzo da saldare sia fatta direttamente, ma in certi paesi che non autorizzano questa connessione diretta, è opportuno che la connessione avvenga tramite un condensatore appropriato scelto in funzione delle regolamentazioni nazionali. f. Protezione e schermatura: La protezione e la schermatura selettiva di altri cavi, dispositivi e materiali nella zona circostante può limitare i problemi di perturbazioni. La protezione di tutta la zona di saldatura può essere considerata per applicazioni speciali. TRASPORTO E SPOSTAMENTO DELLA FONTE DI CORRENTE DI TAGLIO La fonte di corrente di saldatura è dotata di due maniglie superiori che permette il trasporto a mano da due persone. Non usare i cavi o la torcia per spostare la fonte di corrente di saldatura. Deve essere spostata in posizione verticale. Non far passare la fonte di corrente al di sopra di persone o oggetti.72 Manuale di utilizzo NEOMIG-i 400 G / 500 G Traduzione delle istruzioni originali Mai sollevare una bombola di gas e la fonte di corrente di saldatura nello stesso momento. Le loro norme di trasporto sono distinte.

INSTALLAZIONE DEL DISPOSITIVO

• Mettere la fonte di corrente di saldatura su un suolo inclinato al massimo di 10°.

• Prevedere una zona su󰀩ciente per aerare il dispositivo di corrente di saldatura e accedere ai comandi.

• Non utilizzare in un ambiente con polveri metalliche conduttrici.

• La fonte di corrente di saldatura deve essere al riparo dalla pioggia e non deve essere esposta ai raggi del sole.

• Il dispositivo è di grado di protezione IP23, che signica : - una protezione contro l’accesso delle parti pericolose di corpi solidi di diametro >12.5mm e, - protezione contro la pioggia diretta a 60° in relazione alla verticale. Questo materiale potrebbe essere usato all’aperto con l’indice di protezione IP23. I cavi di alimentazione, di prolunga e di saldatura devono essere totalmente srotolati, per evitare il surriscaldamento. Il fabbricante non si assume alcuna responsabilità circa i danni provocati a persone e oggetti dovuti ad un uso incorretto e pericoloso di questo dispositivo. MANUTENZIONE / CONSIGLI

• Le manutenzioni devono essere e󰀨ettuate solo da personale qualicato. È consigliata una manutenzione annuale.

• Interrompere l’alimentazione staccando la presa, e attendere due minuti prima di lavorare sul dispositivo. All’interno, le tensioni e l’intensità sono elevate e pericolose.

• Regolarmente, togliere il coperchio e spolverare con l’aiuto di una pistola ad aria. Cogliere l’occasione per far vericare le connessioni elettriche con un utensile isolato da persone qualicate.

• Vericare regolarmente lo stato del cavo di alimentazione. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da una persona di qualica simile, per evitare pericoli.

• Lasciare le uscite d’aria della fonte di corrente del dispositivo libere per l’entrata e l’uscita d’aria..

• Non usare questa fonte di corrente di saldatura per scongelare tubature, ricaricare batterie/accumulatori né per avviare motori.

INSTALLAZIONE - FUNZIONAMENTO DEL PRODOTTO

Solo le persone esperte e abilitate dal produttore possono e󰀨ettuare l’installazione. Durante l’installazione, assicurarsi che il generatore sia scollegato dalla rete. Le connessioni in serie o parallele di generatori sono vietate. E’ consigliato l’utilizzo dei cavi forniti con l’apparecchio al ne di ottenere le regolazioni ottimali del prodotto. DESCRIZIONE Questo dispositivo è una fonte di alimentazione trifase per la saldatura semi-automatica «sinergica» (MIG o MAG) e per la saldatura ad elettrodo rivestito (MMA). Richiede l’uso di un trainalo separato in opzione. DESCIZIONE DELL’APPARECCHIO (II)

1- Interruttore START/STOP 6- Griglia esterna

2- Presa di Polarità Negativa 7- Coperchio opzione

3- Coperchio opzione 8- Presa di Polarità Positiva

4- Coperchio opzione 9- Cavo di alimentazione (5 m)

5- Connettore, comando trainalo separato

ALIMENTAZIONE - ACCENSIONE

Questo materiale è fornito con una presa 32 A di tipo EN 60309-1 e dev’essere utilizzato solo su una installazione elettrica trifase 400V (50-60 Hz) a quattro li con un neutro collegato a terra. La corrente e󰀨ettiva assorbita (I1e󰀨) è indicata sul dispositivo, per le condizioni d’uso ottimali. Vericare che l’alimentazione e le protezioni (fusibile e/o disgiuntore) siano compatibili con la corrente necessaria in uso. In certi paesi, potrebbe essere necessario cambiare la spina per permettere l’uso del dispositivo in condizioni ottimali.

• La sorgente di tensione è progettata per funzionare con una tensione di 400 V + / - 15% Va in protezione se la tensione di alimentazione è inferiore a 330Ve󰀨 o superiore a 490Ve󰀨 (sul display viene visualizzato un codice di guasto).

• L’avvio avviene premendo l’interruttore START/STOP (Acceso), mentre l’arresto avviene premendo lo stesso interruttore (Spento). Attenzione! Non scollegare mai dalla presa quando il dispositivo è sotto carica.

COLLEGAMENTO AD UN GRUPPO ELETTROGENO

Questo materiale funziona con dei gruppi elettrogeni a condizione che la potenza ausiliare risponda alle seguenti esigenze: - La tensione deve essere alternata, il suo valore deve essere 400 V +/- 15%,, e la tensione di picco inferiore a 700 V, - La frequenza è compresa fra 50 et 60 Hz. È obbligatorio vericare queste condizioni, perché molti generatori producono dei picchi di alta tensione che possono danneggiare il dispositivo.IT

Manuale di utilizzo NEOMIG-i 400 G / 500 G Traduzione delle istruzioni originali

USO DELLA PROLUNGA ELETTRICA

Tutte le prolunghe devono avere lunghezza e sezione appropriate alla tensione del dispositivo. Usare una prolunga in conformità con le regolamen- tazioni nazionali. Tensione d’entrata Lunghezza - Sezione della prolunga (Lunghezza < 45m) 400 V 4 mm²

COLLEGAMENTO DEL FASCIOCAVI DI COLLEGAMENTO

Il collegamento o lo scollegamento del fascio cavo tra il generatore e il trainalo deve e󰀨ettuarsi obbligatoriamente con il genera- tore fuori tensione. Spegnere l’alimentazione estraendo la spina e attendere due minuti. Per i dettagli su come collegare il cablaggio tra il generatore e il trainalo, consultare il manuale del traianlo separato (opzionale). I schemi seguenti descrivono i collegamenti minimi necessari a seconda della modalità di saldatura. L’utente può lasciare i collegamenti non necessari (collegamento del gas nella saldatura MMA, cavo di alimentazione sull’alimentatore del lo nella saldatura MMA e TIG, ecc. Saldatura MIG-MAG (polarità positiva) KOOLWELD 2 opzionale74 Manuale di utilizzo NEOMIG-i 400 G / 500 G Traduzione delle istruzioni originali

1 Comando 1 Comando 2 Potenza 2 Potenza 3 Gas 3 Gas 4 Ra󰀨reddamento liquido Saldatura MIG-MAG (polarità negativa) La saldatura MIG/MAG senza protezione gassosa necessita generalmente una polarità negativa. In questo caso, è necessario usare un cavo di inver- sione di polarità (in opzione, rif. In ogni caso, fare riferimento alle raccomandazioni del produttore del lo per la scelta della polarità. KOOLWELD 2 opzionale

Manuale di utilizzo NEOMIG-i 400 G / 500 G Traduzione delle istruzioni originali

1 Comando 1 Comando 2 Potenza 2 Potenza 3 Ra󰀨reddamento liquido a Cavo per l’inversione di polarità (opzionale) a Cavo per l’inversione di polarità (opzionale) Saldatura MMA Rispettare le polarità e l’intensità di saltatura indicate sulle scatole delgli elettrodi Togliere l’elettrodo dal porta elettrodo quando il dispositivo non è in uso. Non collegare la torcia quando il dispositivo è utilizzato in saldatura MMA. KOOLWELD 2 opzionale76 Manuale di utilizzo NEOMIG-i 400 G / 500 G Traduzione delle istruzioni originali

1 Comando 1 Comando 2 Morsetto di terra o portaelettrodo 2 Morsetto di terra o portaelettrodo Saldatura TIG (con torcia TIG connettore EURO) La saldatura TIG DC richiede una protezione gas (Argon). Assicurarsi che la torcia sia ben attrezzata e che i ricambi (pinze, supporto collare, di󰀨usore e porta ugello) non siano usurati. È necessario utilizzare un cavo opzionale per l’inversione di polarità (a). KOOLWELD 2 opzionale

Manuale di utilizzo NEOMIG-i 400 G / 500 G Traduzione delle istruzioni originali

1 Comando 1 Comando 2 Potenza 2 Potenza 3 Gas 3 Gas a Cavo per l’inversione di polarità (opzionale) a Cavo per l’inversione di polarità (opzionale) È inoltre possibile utilizzare una torcia TIG a valvola opzionale. Questo deve essere collegato alla presa di polarità negativa sulla parte anteriore del generatore (II-2). CAVO OPZIONALE PER L’INVERSIONE DI POLARITÀ Lunghez-

Se- zione Riferimento

5 m 032439 10 m 032446 DEVOIR OPZIONALE Questa apparecchiatura deve essere dotata di un trainalo separato WF 35 (opzione, rif. 075078) o WF 50 (opzione, rif. 075108). Il collegamento tra questi due elementi si e󰀨ettua mediante un fascio cavo apposito in opzione: Ra󰀨reddamento della torcia Lunghezza Sezione Riferimento Aria 5 m 70 mm² 075443 10 m 70 mm² 075450 95 mm² 077553 Liquido

5 m 70 mm² 075474 10 m 70 mm² 075481 95 mm² 07550478 Manuale di utilizzo NEOMIG-i 400 G / 500 G Traduzione delle istruzioni originali

UNITA’ DI RAFFREDDAMENTO IN OPZIONE

Riferimento Denomina- zione Potenza di raf- freddamento Capacità Tensione di alimentazione Liquido di ra󰀨reddamento in opzione

L’unità di ra󰀨reddamento è automaticamente rilevata dal prodotto. Per disattivare l’unità di ra󰀨reddamento (OFF), consultare il manuale dell’interfac- cia. Le protezioni supportate dall’unità re󰀨reddamento per garantire la protezione della torcia e dell’utilizzatore sono:

• Livello minimo del liquido di ra󰀨reddamento.

• Portata minima del liquido di ra󰀨reddamento circolante nella torcia.

• Protezione termica del liquido di ra󰀨reddamento. Bisogna assicurarsi che l’unità di ra󰀨reddamento sia spenta prima della disconnessione dei tubi d’entrata e dell’uscita di liquido dalla torcia. Il liquido di ra󰀨reddamento è nocivo e irrita gli occhi, le mucose e la pelle. Il liquido caldo può causare delle ustioni.

KIT FILTRO IN OPZIONE

Filtro antipolvere (rif. 046580) con precisione di ltrazione : 630 µm (0,63 mm). Attenzione, l’utilizzo di questo ltro diminuisce il ciclo di lavoro del vostro generatore. Per evitare il rischio di surriscaldamento dovuto all’intasamento delle bocche di aerazione, il ltro della polvere deve essere pulito regolarmente. Sganciare e pulire con aria compressa.

Il usso del lo di saldatura non è costante. Dei residui ostruiscono il foro. Pulire il tubo contatto oppure cambiarlo e rimettere del prodotto anti-adesione. Il lo scivola nei rulli. Rimettere del prodotto anti-adesione. Uno dei rulli scivola Controllare il serraggio della vite del rullo. Il cavo della torcia è attorcigliato. Il cavo della torcia dev’essere il più dritto possibile. Il motore di traino non funziona. Freno della bobina o rullo troppo stretto. Allentare il freno e i rulli Traino del lo scadente. Guaina guida lo sporca o danneggiata. Pulire o sostituire. Chiavetta del perno dei rulli mancante Rimettere la chiavetta nella sua posizione Freno della bobina troppo stretto. Allentare il freno. Nessuna corrente o errata corrente di salda- tura. Collegamento presa elettrica sbagliato. Vedere il collegamento della spina e vedere se la spina è correttamente alimentata. Collegamento messa a terra sbagliato. Controllare il morsetto di terra (collegamento e condizioni del morsetto). Problema di alimentazione. Controllare il pulsante della torcia. Problema di srotolamento. Il lo si arrotola dopo i rulli. Guaina lo schiacciata. Vericare la guaina e il corpo della torcia. Bloccaggio del lo nella torcia. Sostituire o pulire. Nessun tubo capillare. Vericare la presenza del tubo capillare. Velocità del lo troppo elevata. Ridurre la velocità di lo.IT

Manuale di utilizzo NEOMIG-i 400 G / 500 G Traduzione delle istruzioni originali Il cordone di saldatura è poroso. Il usso di gas è insu󰀩ciente. Intervallo di regolazione da 15 a 20 L / min. Pulire il metallo di base. Bombola gas vuota. Sostituirla. Qualità gas non su󰀩ciente. Sostituirlo. Circolazione d’aria o inuenza del vento. Evitare correnti d’aria, proteggere la zona di saldatura. Condotto gas schiacciato. Pulire il condotto gas oppure sostituirlo. Qualità lo scadente. Usare un lo adattato alla saldatura MIG-MAG. Stato della supercie da saldare di qualità scadente (ruggine, ecc.) Pulire il pezzo prima di saldare. Il gas non è connesso Vericare che il gas sia connesso all’entrata del generatore. Particelle di scintille importanti Tensione d’arco troppo bassa o troppo alta. Vedere i parametri di saldatura. Presa di terra sbagliata. Controllare e posizionare il morsetto di terra il più vicino possibile alla zona da saldare Gas di protezione insu󰀩ciente. Regolare il usso gas. Nessun gas all’uscita della torcia Collegamento gas sbagliato Vericare il collegamento delle entrate del gas Vericare che l’elettrovalvola funzioni Problema della bombola del gas Controllare il livello del gas. Controllare l’alimentazione del gas. Errore durante il download I dati sulla chiavetta USB sono sbagliate o danneggiate. Vericare i vostri dati Problemi di salvataggio Avete superato il numero massimo di salvatag- gi. Dovete cancellare dei programmi. Il numero dei salvataggi è limitato a 200. Soppressione automatica dei JOB. Alcuni vostri Jobs sono stati eliminati perchè non più validi con le nuove sinergie.

Problema chiavetta USB Nessun JOB rilevato nella chiavetta USB - Memoria del prodotto piena Liberare spazio nella chiavetta USB Problema di le Il le «...» non corrisponde alle sinergia scari- cate nel prodotto Il le è stato creato con sinergie che non sono presenti sulla macchina. Problema di aggiornamento La chiavetta USB non sembra essere riconos- ciuta. Il display del passo n°4 della procedura di aggiornamento non appare sullo schermo.

1- Inserire la chiave USB nell’apposito slot.

2- Mettere il generatore sotto tensione.

3- Tenere premuti i 2 pulsanti 2 e 3 dell’HMI

per forzare l’aggiornamento.

CONDIZIONI DI GARANZIA

La garanzia copre ogni difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera). La garanzia non copre:

• Ogni danno dovuto al trasporto.

• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).

• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).

Attenzione! Leggere il manuale d’istruzioni prima dell’uso.

Fonte di corrente con tecnologia inverter che rilascia una corrente continua.

Conviene alla saldatura in un ambiente a grande rischio di scosse elettriche. L’origine della corrente non deve essere localizzata in tale posto.

Corrente di saldatura continuo

Tensione nominale a vuoto

Ciclo di lavoro conforme alla norma EN60974-1 (10 minuti – 40°C).

Corrente di saldatura convenzionale.

Tensioni convenzionali in cariche corrispondenti

Alimentazione elettrica trifase 50 o 60Hz

Tensione nominale d’alimentazione

Corrente d’alimentazione nominale massima (valore effettivo)

Corrente effettivo massimo di alimentazione

Materiale in conformità alle Direttive europee. La dichiarazione di conformità è disponibile sul nostro sito (vedere sulla copertina).

Materiale conforme alla esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito (vedere pagina di copertina).

Materiale conforme alle normative marocchine. La dichiarazione Cم (CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto).

Il dispositivo rispetta la norma EN60974-1 e EN 60971-10 dispositivo classe A.

Questo materiale è soggetto alla raccolta differenziata seguendo la direttiva europea 2012/19/UE. Non smaltire coni riuti domestici!

Prodotto riciclabile soggetto a raccolta differenziata.

Marca di conformità EAC (Comunità Economica Eurasiatica)

Informazione sulla temperatura (protezione termiche)

Il dispositivo di scollegamento di sicurezza è costituito dalla presa in coordinazione con l’installazione elettrica domestica. L’utente deve assicurarsi dell’accessibilità della presa
