GEBRUIKSAANWIJZING Protig 231L DC PFC GYS

Gebruikershandleiding

Vertaling van de originele handleiding

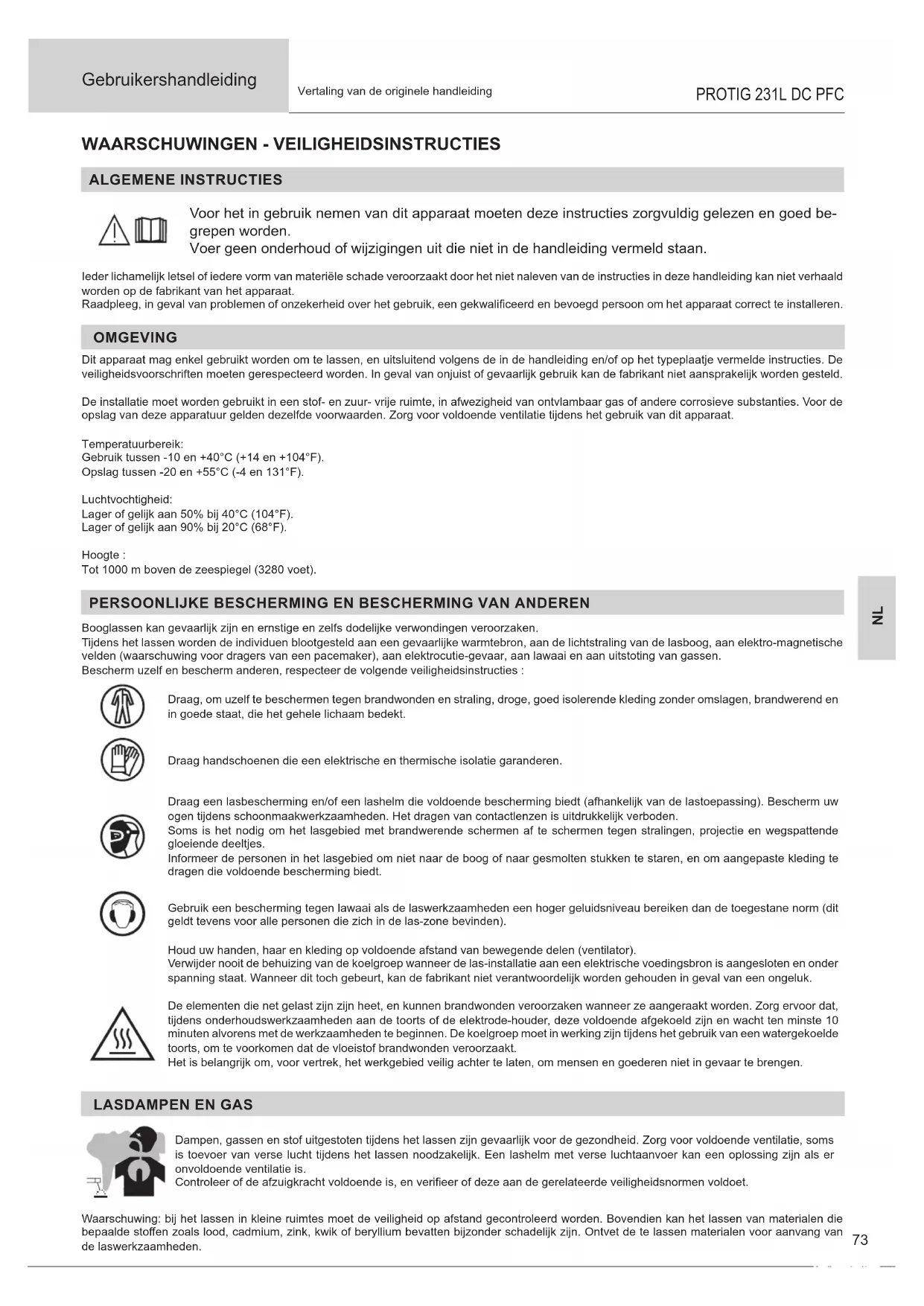

WAARSCHUWINGEN - VEILIGHEIDSINSTRUCTIES

ALGEMENE INSTRUCTIES Voor het in gebruik nemen van dit apparaat moeten deze instructies zorgvuldig gelezen en goed be- grepen worden. Voer geen onderhoud of wijzigingen uit die niet in de handleiding vermeld staan. Ieder lichamelijk letsel of iedere vorm van materiële schade veroorzaakt door het niet naleven van de instructies in deze handleiding kan niet verhaald worden op de fabrikant van het apparaat. Raadpleeg, in geval van problemen of onzekerheid over het gebruik, een gekwaliceerd en bevoegd persoon om het apparaat correct te installeren. OMGEVING Dit apparaat mag enkel gebruikt worden om te lassen, en uitsluitend volgens de in de handleiding en/of op het typeplaatje vermelde instructies. De veiligheidsvoorschriften moeten gerespecteerd worden. In geval van onjuist of gevaarlijk gebruik kan de fabrikant niet aansprakelijk worden gesteld. De installatie moet worden gebruikt in een stof- en zuur- vrije ruimte, in afwezigheid van ontvlambaar gas of andere corrosieve substanties. Voor de opslag van deze apparatuur gelden dezelfde voorwaarden. Zorg voor voldoende ventilatie tijdens het gebruik van dit apparaat. Temperatuurbereik: Gebruik tussen -10 en +40°C (+14 en +104°F). Opslag tussen -20 en +55°C (-4 en 131°F). Luchtvochtigheid: Lager of gelijk aan 50% bij 40°C (104°F). Lager of gelijk aan 90% bij 20°C (68°F). Hoogte : Tot 1000 m boven de zeespiegel (3280 voet).

PERSOONLIJKE BESCHERMING EN BESCHERMING VAN ANDEREN

Booglassen kan gevaarlijk zijn en ernstige en zelfs dodelijke verwondingen veroorzaken. Tijdens het lassen worden de individuen blootgesteld aan een gevaarlijke warmtebron, aan de lichtstraling van de lasboog, aan elektro-magnetische velden (waarschuwing voor dragers van een pacemaker), aan elektrocutie-gevaar, aan lawaai en aan uitstoting van gassen. Bescherm uzelf en bescherm anderen, respecteer de volgende veiligheidsinstructies : Draag, om uzelf te beschermen tegen brandwonden en straling, droge, goed isolerende kleding zonder omslagen, brandwerend en in goede staat, die het gehele lichaam bedekt. Draag handschoenen die een elektrische en thermische isolatie garanderen. Draag een lasbescherming en/of een lashelm die voldoende bescherming biedt (afhankelijk van de lastoepassing). Bescherm uw ogen tijdens schoonmaakwerkzaamheden. Het dragen van contactlenzen is uitdrukkelijk verboden. Soms is het nodig om het lasgebied met brandwerende schermen af te schermen tegen stralingen, projectie en wegspattende gloeiende deeltjes. Informeer de personen in het lasgebied om niet naar de boog of naar gesmolten stukken te staren, en om aangepaste kleding te dragen die voldoende bescherming biedt. Gebruik een bescherming tegen lawaai als de laswerkzaamheden een hoger geluidsniveau bereiken dan de toegestane norm (dit geldt tevens voor alle personen die zich in de las-zone bevinden). Houd uw handen, haar en kleding op voldoende afstand van bewegende delen (ventilator). Verwijder nooit de behuizing van de koelgroep wanneer de las-installatie aan een elektrische voedingsbron is aangesloten en onder spanning staat. Wanneer dit toch gebeurt, kan de fabrikant niet verantwoordelijk worden gehouden in geval van een ongeluk. De elementen die net gelast zijn zijn heet, en kunnen brandwonden veroorzaken wanneer ze aangeraakt worden. Zorg ervoor dat, tijdens onderhoudswerkzaamheden aan de toorts of de elektrode-houder, deze voldoende afgekoeld zijn en wacht ten minste 10 minuten alvorens met de werkzaamheden te beginnen. De koelgroep moet in werking zijn tijdens het gebruik van een watergekoelde toorts, om te voorkomen dat de vloeistof brandwonden veroorzaakt. Het is belangrijk om, voor vertrek, het werkgebied veilig achter te laten, om mensen en goederen niet in gevaar te brengen.

Dampen, gassen en stof uitgestoten tijdens het lassen zijn gevaarlijk voor de gezondheid. Zorg voor voldoende ventilatie, soms is toevoer van verse lucht tijdens het lassen noodzakelijk. Een lashelm met verse luchtaanvoer kan een oplossing zijn als er onvoldoende ventilatie is. Controleer of de afzuigkracht voldoende is, en verieer of deze aan de gerelateerde veiligheidsnormen voldoet. Waarschuwing: bij het lassen in kleine ruimtes moet de veiligheid op afstand gecontroleerd worden. Bovendien kan het lassen van materialen die bepaalde sto󰀨en zoals lood, cadmium, zink, kwik of beryllium bevatten bijzonder schadelijk zijn. Ontvet de te lassen materialen voor aanvang van de laswerkzaamheden.74 Gebruikershandleiding

Vertaling van de originele handleiding De gasessen moeten worden opgeslagen in een open of goed geventileerde ruimte. Ze moeten in verticale positie gehouden worden, in een houder of op een trolley. Lassen in de buurt van vet of verf is verboden.

BRAND EN EXPLOSIE-RISICO

Scherm het lasgebied volledig af, brandbare sto󰀨en moeten op minimaal 11 meter afstand geplaatst worden. Een brandblusinstallatie moet aanwezig zijn in de buurt van laswerkzaamheden. Pas op voor projectie van hete onderdelen of vonken, zelfs door kieren heen. Ze kunnen brand of explosies veroorzaken. Houd personen, ontvlambare voorwerpen en containers onder druk op veilige en voldoende afstand. Het lassen in containers of gesloten buizen moet worden verboden, en als ze open zijn dan moeten ze ontdaan worden van ieder ontvlambaar of explosief product (olie, brandstof, gas-residuen....). Slijpwerkzaamheden mogen niet worden gericht naar het lasapparaat, of in de richting van brandbare materialen. GASFLESSEN Het gas dat uit de gasessen komt kan, in geval van hoge concentraties in de lasruimte, verstikking veroorzaken (goed ventileren is absoluut noodzakelijk). Het transport moet absoluut veilig gebeuren : de essen moeten gesloten zijn en de lasstroombron moet uitgeschakeld zijn. De essen moeten verticaal bewaard worden en door een ondersteuning rechtop gehouden worden, om te voorkomen dat ze omvallen. Sluit de essen na ieder gebruik. Let op temperatuurveranderingen en blootstelling aan zonlicht. De es mag niet in contact komen met een vlam, een elektrische boog, een toorts, een massa-klem of een andere warmtebron of gloeiend voorwerp. Houd de es uit de buurt van elektrische circuits en lascircuits, en las nooit een es onder druk. Wees voorzichtig bij het openen van het ventiel van de es, houd uw hoofd ver verwijderd van het ventiel en controleer voor gebruik of het gas geschikt is om mee te lassen. ELEKTRISCHE VEILIGHEID Het elektrische netwerk dat wordt gebruikt moet altijd geaard zijn. Gebruik het op de veiligheidstabel aanbevolen type zekering. Een elektrische schok kan, direct of indirect, ernstige en zelfs dodelijke ongelukken veroorzaken. Raak nooit delen aan de binnen- of buitenkant van de machine aan (toortsen, klemmen, kabels, elektrodes) die onder spanning staan. Deze delen zijn aangesloten op het lascircuit. Koppel, voordat u het lasapparaat opent, dit los van het stroom-netwerk en wacht 2 minuten totdat alle condensatoren ontladen zijn. Raak nooit tegelijkertijd de toorts of de elektrodehouder en de massa-klem aan. Zorg ervoor dat, als de kabels of toortsen beschadigd zijn, deze vervangen worden door gekwaliceerde en bevoegde personen. Gebruik alleen kabels met de geschikte doorsnede. Draag altijd droge, in goede staat verkerende kleren om uzelf van het lascircuit te isoleren. Draag isolerend schoeisel, waar u ook werkt.

EMC CLASSIFICATIE VAN HET MATERIAAL

Dit Klasse A materiaal is niet geschikt voor gebruik in een woonomgeving waar de stroom wordt aangeleverd door een openbaar laagspanningsnet. Het is mogelijk dat er problemen ontstaan met de elektromagnetische compatibiliteit in deze omgevingen, vanwege storingen of radio-frequente straling. Op voorweerde dat de impedantie van het openbare laagspanningsnetwerk op het punt van aansluiting < Zmax = 0.282 Ohms, is dit materiaal conform aan de norm CEI61000-3-11, en kan het aangesloten worden aan een openbaar laagspanningsnetwerk. Het valt onder de verantwoordelijkheid van de installateur en de gebruiker van het apparaat om de stroomleverancier te contacteren en zich ervan te verzekeren dat het apparaat daadwerkelijk op het netwerk aangesloten kan worden. Dit materiaal voldoet aan de CEI 61000-3-12 norm. ELEKTROMAGNETISCHE EMISSIES Elektrische stroom die door geleidend materiaal of kabels gaat veroorzaakt plaatselijk elektrische en magnetische velden (EMF). De lasstroom wekt een elektromagnetisch veld op rondom de laszone en het lasmateriaal. De elektromagnetische velden (EMF) kunnen de werking van bepaalde medische apparaten, zoals pacemakers, verstoren. Voor mensen met medische implantaten moeten speciale veiligheidsmaatregelen in acht genomen worden. Bijvoorbeeld : toegangsbeperking voor voorbijgangers, of een individuele risico-evaluatie voor de lassers. Alle lassers zouden de volgende adviezen op moeten volgen om de blootstelling aan elektro-magnetische straling van het lascircuit tot een minimum te beperken:NL

Gebruikershandleiding

Vertaling van de originele handleiding

• plaats de laskabels samen - bind ze zo mogelijk onderling aan elkaar vast;

• houd uw romp en uw hoofd zo ver mogelijk verwijderd van het lascircuit;

• wikkel de laskabels nooit rond je lichaam;

• ga niet tussen de laskabels in staan. Houd de twee laskabels aan dezelfde kant van uw lichaam;

• sluit de massaklem aan op het werkstuk, zo dicht mogelijk bij de te lassen zone;

• werk niet vlakbij de lasstroombron, ga er niet op zitten en leun er niet tegenaan;

• niet lassen tijdens het verplaatsen van de lasstroombron of het draadaanvoersysteem. Personen met een pacemaker moeten een arts raadplegen voor gebruik van het apparaat. Blootstelling aan elektromagnetische straling tijdens het lassen kan gevolgen voor de gezondheid hebben die nog niet bekend zijn. AANBEVELINGEN OM DE LASZONE EN DE LASINSTALLATIE TE EVALUEREN Algemeen De gebruiker van dit apparaat is verantwoordelijk voor het installeren en het gebruik van het booglasmateriaal volgens de instructies van de fabrikant. Als elektromagnetische storingen worden geconstateerd, is het de verantwoordelijkheid van de gebruiker van het booglasmateriaal om het probleem op te lossen, met hulp van de technische dienst van de fabrikant. In sommige gevallen kan de oplossing liggen in een eenvoudige aarding van het lascircuit. In andere gevallen kan het nodig zijn om met behulp van lters een elektromagnetisch schild rondom de stroomvoorziening en om het gehele werkvertrek te creëren. In ieder geval moeten de storingen, veroorzaakt door elektromagnetische stralingen, beperkt worden tot een aanvaardbaar niveau. Evaluatie van de lasruimte Voor het installeren van een booglas-installatie moet de gebruiker de eventuele elektro-magnetische problemen in de omgeving evalueren. De volgende gegevens moeten in aanmerking worden genomen : a) de aanwezigheid boven, onder en naast het lasmateriaal van andere voedingskabels, besturingskabels, signaleringskabels of telefoonkabels; b) de aanwezigheid van radio- en televisiezenders en ontvangers; c) de aanwezigheid van computers en overig besturingsmateriaal; d) de aanwezigheid van belangrijk beveiligingsmateriaal, voor bijvoorbeeld de beveiliging van industrieel materiaal; e) de gezondheid van personen in de directe omgeving van het apparaat, en het eventueel dragen van een pacemaker of een gehoorapparaat. f) materiaal dat wordt gebruikt voor kalibreren of het uitvoeren van metingen; g) de immuniteit van overig materiaal aanwezig in de omgeving. De gebruiker moet zich ervan verzekeren dat alle apparatuur in de werkruimte compatibel is. Het is mogelijk dat er extra beschermende maatregelen nodig zijn; h) het moment dat het lassen of andere activiteiten plaatsvinden. De afmeting van het omliggende gebied dat in acht moet worden genomen en/of moet worden beveiligd hangt af van de structuur van het gebouw en van de overige activiteiten die er plaatsvinden. Dit omliggende gebied kan groter zijn dan de begrenzing van het gebouw. Een evaluatie van de lasinstallatie Naast een evaluatie van de laszone kan een evaluatie van de booglasinstallaties elementen aanreiken om storingen vast te stellen en op te lossen. Bij het evalueren van de emissies moeten de werkelijke meetresultaten worden bekeken, zoals deze zijn gemeten in de reële situatie, zoals vermeld in Artikel 10 van de CISPR 11. De metingen in de specieke situatie, op een specieke plek, kunnen tevens helpen de doeltre󰀨endheid van de maatregelen te testen. AANBEVELINGEN VOOR METHODES OM ELEKTROMAGNETISCHE EMISSIES TE REDUCEREN a. Openbaar stroomnet: U kunt de booglasinstallatie aansluiten op een openbaar stroomnet, met inachtneming van de aanbevelingen van de fabrikant. Als er storingen plaatsvinden kan het nodig zijn om extra voorzorgsmaatregelen te nemen, zoals het lteren van het openbare stroomnetwerk. Er kan overwogen worden om de voedingskabel van de lasinstallatie af te schermen in een metalen leiding of een gelijkwaardig materiaal. Het is wenselijk om de elektrische continuïteit van deze afscherming over de gehele lengte te verzekeren. De bescherming moet aangekoppeld worden aan de lasstroomvoeding, om er zeker van te zijn dat er een goed elektrisch contact is tussen de geleider en het omhulsel van de lasstroomvoeding. b. Onderhoud van het booglasmateriaal : De booglasapparatuur moet regelmatig worden onderhouden, volgens de aanwijzingen van de fabrikant. Alle toegangen, service ingangen en kleppen moeten gesloten en correct vergrendeld zijn wanneer het booglasmateriaal in werking is. Het booglasmateriaal mag op geen enkele manier gewijzigd worden, met uitzondering van veranderingen en instellingen zoals genoemd in de handleiding van de fabrikant. Let u er in het bijzonder op dat het vonkenhiaat van de toorts correct afgesteld is en goed onderhouden wordt, volgens de aanbevelingen van de fabrikant. c. Laskabels : De kabels moeten zo kort mogelijk zijn, en dichtbij elkaar en vlakbij of, indien mogelijk, op de grond gelegd worden. d. Equipotentiaal verbinding : Het is wenselijk om alle metalen objecten in en om de werkomgeving te aarden. Waarschuwing : metalen objecten die verbonden zijn aan het te lassen voorwerp vergroten het risico op elektrische schokken voor de gebruiker, wanneer hij tegelijkertijd deze objecten en de elektrode aanraakt. Het wordt aangeraden de lasser van deze voorwerpen te isoleren. e. Aarding van het te lassen onderdeel : Wanneer het te lassen voorwerp niet geaard is, vanwege elektrische veiligheid of vanwege de afmetingen en de locatie, zoals bijvoorbeeld het geval kan zijn bij scheepsrompen of metalen structuren van gebouwen, kan een verbinding tussen het voorwerp en de aarde, in sommige gevallen maar niet altijd, de emissies verkleinen. Vermijd het aarden van voorwerpen, wanneer daarmee het risico op verwondingen van de gebruikers of op beschadigingen van ander elektrisch materiaal vergroot wordt. Indien nodig, is het wenselijk dat het aarden van het te lassen voorwerp rechtstreeks plaatsvindt, maar in sommige landen waar deze directe aarding niet toegestaan is is het aan te raden te aarden met een daarvoor geschikte condensator, die voldoet aan de reglementen in het betre󰀨ende land. f. Beveiliging en afscherming : Selectieve afscherming en beveiliging van andere kabels en materiaal in de omgeving kan eventuele problemen verminderen. Voor speciale toepassingen kan de beveiliging van de gehele laszone worden overwogen.

TRANSPORT EN VERVOER VAN DE LASSTROOMBRON

De lasstroombron is uitgerust met een handvat waarmee het apparaat met de hand gedragen kan worden. Let op : onderschat het gewicht niet. Het handvat mag niet gebruikt worden om het apparaat aan omhoog te hijsen. Gebruik niet de kabels of de toorts om het apparaat te verplaatsen. Het apparaat moet in verticale positie verplaatst worden.76 Gebruikershandleiding

Vertaling van de originele handleiding Til nooit een gases en het apparaat tegelijk op. De vervoersnormen zijn verschillend. Til nooit het apparaat boven personen of voorwerpen.

INSTALLATIE VAN HET MATERIAAL

• Plaats de voeding op een ondergrond met een helling van minder dan 10°.

• Zorg dat er voldoende ruimte is om de machine te ventileren en om toegang te hebben tot het controlepaneel.

• Niet geschikt voor gebruik in een ruimte waar geleidend metaalstof aanwezig is.

• Plaats het lasapparaat niet in de stromende regen, en stel het niet bloot aan zonlicht.

• Het materiaal heeft een beveiligingsgraad IP21, wat betekent : - beveiligd tegen toegang van gevaarlijke delen van diam en >12,5mm - beschermd tegen verticaal vallende regendruppels. Om oververhitting te voorkomen moeten de voedingskabels, verlengsnoeren en laskabels helemaal afgerold worden. De fabrikant kan niet verantwoordelijk gehouden worden voor lichamelijk letsel of schade aan voorwerpen veroorzaakt door niet correct of gevaarlijk gebruik van dit materiaal. ONDERHOUD / ADVIES

• Het onderhoud mag alleen door gekwaliceerd personeel uitgevoerd worden. We raden u aan een jaarlijkse onderhoudsbeurt uit te laten voeren.

• Haal de stekker uit het stopcontact om de elektriciteitsvoorziening te onderbreken en wacht twee minuten voordat u werkzaamheden op het apparaat gaat verrichten. De spanning en de stroomsterkte binnen het toestel zijn hoog en gevaarlijk.

• De kap regelmatig afnemen en met een blazer stofvrij maken. Maak van deze gelegenheid gebruik om met behulp van geïsoleerd gereedschap ook de elektrische verbindingen te laten controleren door gekwaliceerd personeel.

• Controleer regelmatig de voedingskabel. Als de voedingskabel beschadigd is, moet deze door de fabrikant, zijn reparatie-dienst of een gekwaliceerde technicus worden vervangen, om zo gevaarlijke situaties te voorkomen.

• Laat de ventilatieopening van de lasstroombron vrij zodat de lucht goed kan circuleren.

• De voeding is niet geschikt voor het ontdooien van leidingen, het opladen van batterijen/accu’s of het opstarten van motoren. De koelvloeistof moet iedere 12 maanden vervangen worden, om te voorkomen dat het koelvloeistofcircuit van de toorts verstopt raakt. Ieder restant van lekkage of residu moet na gebruik in een speciale zuiveringsinstallatie verwerkt worden. Het apparaat moet, indien mogelijk, gerecycled worden. Het is verboden om de gebruikte vloeistof in oppervlaktewater, in een put of in een afwateringssysteem te lozen. De verdunde vloeistof mag niet in riolen geloosd worden, behalve wanneer dit is toegestaan door de plaatselijke autoriteiten.

INSTALLATIE - GEBRUIK VAN HET APPARAAT

Alleen ervaren en door de fabrikant gekwaliceerd personeel mag de installatie uitvoeren. Verzekert u zich ervan dat de generator tijdens het installeren niet op het stroomnetwerk aangesloten is. Seriële en parallelle generator-verbindingen zijn verboden. Om optimale las-omstandigheden te creëren, wordt aanbevolen om de laskabels te gebruiken die met het apparaat geleverd zijn. BESCHRIJVING VAN HET MATERIAAL (FIG-1) De lasstroombron is een Inverter lasstroombron, geschikt voor het lassen met vuurvaste elektroden (TIG) in gelijkstroom (DC), en voor het lassen met beklede elektroden (MMA). Bij TIG lassen moet altijd een bescherm-gas (Argon) worden gebruikt. Met de MMA procedure kunt u alle types elektroden lassen : rutiel, basisch, inox en gietijzer.

1- Positieve Polariteit-aansluiting 7- Aansluiting Toorts-gas

2- Aansluiting trekker 8- Gasaansluiting

3- Ingang koelvloeistof (Rood) 9- Aansluiting afstandsbediening

4- Uitgang koelvloeistof (Blauw) 10- Voedingskabel

5- Negatieve polariteit-aansluiting 11- Vuldop

6- Toetsenbord + draaiknoppen 12- Vloeistof-niveau (1,25 liter max)

2- Keuze trekker-module 6- Weergave en keuzes

• Dit materiaal wordt geleverd met een 16 A aansluiting type CEE 7/7, en mag alleen gebruikt worden in combinatie met een 230V enkelfase elek- trische installatie (50 - 60 Hz) met drie kabels waarvan één geaard. De e󰀨ectieve stroomafname (l1e󰀨) bij optimaal gebruik staat aangegeven op het apparaat. Controleer of de stroomvoorziening en de bijbehorende beveiligingen (netzekering en/of hoofdschakelaar) geschikt zijn voor de stroom die nodig is voor het gebruik van dit apparaat. In sommige landen kan het nodig zijn om de elektrische aansluiting aan te passen, om het toestel optimaal te kunnen gebruiken.

• Wanneer u het apparaat aanzet zal het opstarten in de stand-by modus. Druk op toets om het apparaat op te starten .NL

Gebruikershandleiding

Vertaling van de originele handleiding

• De lasstroombron schakelt over op beveiliging wanneer de netspanning lager of hoger is dan 15% van de aangegeven spanning(en) (een foutmel- ding verschijnt dan op het display van het bedieningspaneel). Het apparaat zal weer normaal gaan functioneren wanneer de voedingsspanning zijn normale waarde weer bereikt.

• Ventilator : in de MMA module zal de ventilator permanent functioneren. In de TIG module functioneert de ventilator alleen tijdens het lassen. De ventilator zal stoppen nadat het apparaat afgekoeld is.

• Het ontstekingsmechanisme en het stabilisatie-mechanisme van de boog zijn geschikt voor handmatig en mechanisch gebruik.

AANSLUITEN OP EEN STROOMGENERATOR

Deze apparatuur kan worden gebruikt met een generator, op voorwaarde dat de hulpspanning aan de volgende eisen voldoet : - De spanning moet wisselspanning zijn, ingesteld zoals voorgeschreven, en de piekspanning moet lager zijn dan 400V, - De frequentie moet tussen de 50 en 60 Hz liggen. Het is belangrijk om deze voorwaarden te controleren, omdat veel generatoren hogere spanningspieken produceren, die het materiaal kunnen beschadigen.

GEBRUIK VAN VERLENGSNOEREN

Alle gebruikte verlengsnoeren moeten de voor het apparaat geschikte lengte en kabelsectie hebben. Gebruik een verlengsnoer dat voldoet aan de nationale regelgeving. Ingangsspanning Lengte - Sectie van het verlengsnoer <45 m <100 m 230 V 2.5 mm² 2.5 mm² AANSLUITING GAS Dit materiaal is uitgerust met twee aansluitingen. Eén aansluiting voor een gases voor de toevoer van het gas naar het lasapparaat, en een aanslui- ting gas/toorts voor de uitgang van het gas in het uiteinde van de toorts. Het wordt aanbevolen om de met uw lasapparatuur meegeleverde adapters te gebruiken, om een zo optimaal mogelijke aansluiting te realiseren. VLOEISTOF-GEKOELD VULLEN MAX MIN De tank van de koelunit moet worden gevuld tot het aanbevolen MAX-niveau van de meter op de ach- terkant van de koelunit, maar nooit onder het MIN-niveau, tenzij een waarschuwingsbericht wordt weergegeven. Gebruik een koelvloeistof met een laag elektrisch geleidingsvermogen, anticorro- sie en antivries speciek voor lasmachines (aanbevolen koelvloeistof ref 052246). Voor de beste koelprestaties van dit apparaat moet gedistilleerd of gedemineraliseerd wa- ter worden gebruikt. Merk op dat water alleen kan worden gebruikt bij omgevingstemperaturen boven 5°C. Het gebruik van andere koelmiddelen, en in het bijzonder standaard koelvloeistof voor auto’s, kan leiden tot de ophoping van vaste afzettingen in het koelcircuit door elektrolyse, waardoor de koeling wordt aangetast en het circuit zelfs kan blokkeren. Dit aanbevolen MAX-niveau is essentieel om de werkingsfactoren van de bijbehorende watergekoelde toorts te optimaliseren. Schade aan de machine veroorzaakt door het gebruik van een ander dan het aanbevolen type koelvloeistof of gedistilleerd of gedemi- neraliseerd water valt niet onder de garantie. GEBRUIK

GEBRUIK NOOIT de koelgroep ZONDER KOELVLOEISTOF wanneer de pomp functioneert. Respecteer altijd het minimum niveau. Als deze indicaties niet worden gerespecteerd kan de pomp van het koelsysteem permanent beschadigd worden.

De gebruiker moet zich ervan verzekeren dat de koelgroep uitgeschakeld is alvorens de slangen van de in- en uitgang van de toorts af te koppelen. Koelvloeistof is schadelijk en irriteert de ogen, de slijmvliezen en de huid. Deze hete vloeistof kan brandwonden veroorzaken.

Waarschuwing : de hete vloeistof kan brandwonden veroorzaken. Tap de koelgroep nooit direct na gebruik af. De vloeistof in de koelgroep is kokend heet. Wacht tot de vloeistof is afgekoeld alvorens deze af te tappen. Om een TIG toorts met luchtgekoeld koelsysteem te gebruiken moet het koelsysteem gedeactiveerd worden (OFF), zie pagina 84. ACTIVEREN VAN DE FUNCTIE VRD (VOLTAGE REDUCTION DEVICE) Deze maatregelen hebben als doel de lasser te beschermen. De lasstroom wordt alleen geleverd wanneer de elektrode in contact is met het werkstuk (geringe weerstand). Zodra de elektrode is teruggetrokken, zal de VRD-functie de spanning verlagen tot een zeer laag niveau. De VRD functie is standaard gedeactiveerd. Deze VRD functie kan worden geactiveerd met een ON/OFF schakelaar die zich op de elektronische kaart bevindt. Volg, om toegang tot deze kaart te verkrijgen, de volgende stappen op :

3. Zoek de schakelaar op de hoofdkaart op (omcirkeld op het hieronderstaande schema).

4. Zet de schakelaar op de elektronische kaart op ON.

5. De VRD-functie is geactiveerd.

6. Schroef de behuizing weer op de generator.

7. Op de interface (IHM) brandt de LED van de VRD functie.

Om de VRD functie te deactiveren moet u de schakelaar op de hoofdkaart op OFF zetten. De VRD Led op de IHM van het apparaat zal uitgaan.78 Gebruikershandleiding

Vertaling van de originele handleiding

RE-INITIALISEREN VAN HET APPARAAT

Het is mogelijk om de fabrieksinstellingen van het apparaat te herstellen. U krijgt toegang tot deze geavanceerde instellingen door langer dan 3 se- conden op de knop « omschakelen weergave A of V » te drukken. U moet vervolgens « Ini » kiezen en druk nogmaals op de AV-toets om deze keuze te bevestigen. Het apparaat toont dan «3», «2», «1», «rSt» en zal zich opnieuw initialiseren. OMSCHRIJVING VAN FUNCTIES, MENU’S EN ICONEN FUNCTIE PICTOGRAM TIG

MMA Opmerkingen Ontsteking HF TIG Procedure met HF ontsteking Ontsteking LIFT TIG Procedure met LIFT ontsteking Pre-Gas Duur van het zuiveren van de toorts en het creëren van een beschermgas voorafgaand aan de ontsteking. Up Slope Current Opvoeren van de stroom Lasstroom Tweede lasstroom Koude stroom Tweede lasstroom, genoemd «koude» stroom, in standaard 4TLOG of in PULS PULS frequentie Pulsfrequentie van de modus PULS (Hz) Down Slope Afbouwen van de stroom om barstjes en kraters (S) te voorkomen Post Gas Tijdsduur van het in stand houden van de gasbescherming, na het uitschake- len van de lasboog. Beschermt het werkstuk en de elektrode tegen oxidatie (S) HotStart Overstroom, in te stellen aan het begin van het lassen (%) ArcForce Geleverde overstroom tijdens het lassen, om te voorkomen dat de elektrode in het smeltbad plakt. TIG PULS Puls modus TIG SPOT Punt modus

Gebruikershandleiding

Vertaling van de originele handleiding 2T Module toorts 2T 4T Module toorts 4T 4T LOG Modus toorts 4T LOG Ampère (eenheid) Eenheid Ampères voor het afstellen en weergave van de lasstroom Volt (eenheid) Eenheid Volt voor het weergeven van de lasspanning Seconde of Hertz (een- heden) Eenheid seconden of Hertz, voor het weergeven van de duur of Frequentie. Percentage (eenheid) Eenheid van de percentages, voor het proportioneel instellen Overschakelen weergave A of V Overschakelen van de weergave in stroom of spanning tijdens en na het lassen Toegang tot programma module Toegang tot programmeringsmenu (SAVE, JOB, .....) Maatregelen risicobeper- king Normatief symbool dat de staat van de VRD functie aangeeft Stand-by Stand-by van het apparaat FUNCTIONEREN VAN DE IHM EN DE BESCHRIJVING VAN DE KNOPPEN Knop Stand-by / uit Stand-by Deze toets wordt gebruikt om het apparaat in en uit de stand-by-stand te zetten. Het activeren van de module is niet moge- lijk wanneer er met het apparaat gelast wordt. Let op : Wanneer u het apparaat aanzet zal het opstarten in de stand-by modus. Keuze-knop lasprocedure Met deze toets kunt u de lasprocedure kiezen. Met iedere druk op de knop verschijnt er een andere lasprocedure : TIG HF / TIG LIFT / MMA. Het LED-lampje geeft de door u gekozen procedure aan. Keuzeknop trekkermodule Met deze toets kunt u de gebruiksmodule van de trekker van de toorts instellen. Door meerdere keren op de knop te druk- ken kunt u kiezen tussen de volgende modules : 2T / 4T / 4T LOG. Het LED-lampje geeft de door u gekozen module aan. Let op : de trekker-module die wordt weergegeven bij het opstarten van het apparaat was de module die actief was toen het apparaat de laatste keer in stand-by werd gezet of uitgeschakeld werd. Voor meer informatie kunt u het deel « Geschikte toortsen en gedrag van de trekker » raadplegen. Keuzeknop opties procedures Met deze knop kunt de « Sub-procedure » kiezen. Door meerdere keren op de knop te drukken kunt u kiezen tussen de volgende modules : PULSE / SPOT / SPOT-PULSE (elleen in de TIG module) / MMA PULSE (alleen in de MMA module). Het LED-lampje geeft de door u gekozen procedure aan. Let op : De SPOT module is niet toegankelijk wanneer de trekker in 4T & 4T Log is ingesteld en in de lasmodule MMA PULS. De PULS module is niet toegankelijk wanneer de trekker in 4T Log is ingesteld en in de lasmodule MMA. De weergegeven sub-procedure bij het opstarten van het apparaat was ook actief toen het apparaat de laatste keer in stand-by werd gezet of uitgeschakeld werd. Hoofdknop Met de draaiknop kunt u standaard de lasstroom regelen. De centrale draaiknop kan tevens worden gebruikt om de waarden van andere instellingen, gekozen met behulp van de bijbehorende toetsen, te regelen. Wanneer het instellen is beëindigd, is het mogelijk opnieuw op de toets van de zojuist geregelde instelling te drukken, zodat de draaiknop weer gebruikt kan worden voor het regelen van de stroom. Het is ook mogelijk om op een andere knop te drukken om naar een andere instelling over te gaan. Als u geen andere knop heeft gedrukt, zal de draaiknop na 2 seconden weer beschikbaar zijn voor het instellen van de lasstroom. Knop « Pré Gaz » Het instellen van Pre-Gas wordt gedaan door het drukken op en weer loslaten van de Pre-Gas knop, en door vervolgens te draaien aan de centrale draaiknop. De waarde van Pre-Gas neemt toe wanneer u de centrale draaiknop in de richting van de wijzers van de klok draait, en neemt af wanneer deze in de tegenovergestelde richting wordt gedraaid. Wanneer de instelling voltooid is kunt u op de Pre-Gas knop drukken en deze weer los laten, zodat de centrale draaiknop opnieuw gebruikt kan worden voor het instellen van de stroom (u kunt hiertoe ook 2 seconden wachten). De duur kan telkens met 0,1 seconde verhoogd of verlaagd worden. De minimum waarde is 0 seconden, en de maximum waarde is 25 seconden.80 Gebruikershandleiding

Vertaling van de originele handleiding Knop « Post Gaz » Het instellen van Pre-Gas wordt gedaan door het drukken op en weer loslaten van de Pre-Gas knop, en door vervolgens te draaien aan de centrale draaiknop. De waarde van Post-Gas neemt toe wanneer u de centrale draaiknop in de richting van de wijzers van de klok draait, en neemt af wanneer deze in tegengestelde richting wordt gedraaid. Wanneer de instelling is voltooid, kunt u weer op de Post-Gas drukknop drukken en deze loslaten zodat de centrale draaiknop opnieuw gebruikt kan worden voor het instellen van de stroom (u kunt hiertoe ook 2 seconden wachten). De duur kan telkens met 0,1 seconde verhoogd of verlaagd worden. De minimum waarde is 0 seconden, en de maximum waarde is 25 seconden. Standaard is de waarde 6 seconden. Knop voor het regelen van « UpSlope » Het instellen van UpSlope wordt gedaan door een druk en het weer loslaten van de Upslope knop, en vervolgens te draaien aan de centrale draaiknop. De waarde van de Up-slope wordt verhoogd wanneer u de centrale draaiknop in de richting van de wijzers van de klok draait, en verlaagd wanneer deze in de tegengestelde richting wordt gedraaid. Wanneer de instelling is beëindigd, is het mogelijk om weer op de Up-slope knop te drukken en deze weer los te laten, zodat de centrale draaiknop weer gebruikt kan worden voor het instellen van de stroom (u kunt hiertoe ook 2 seconden wachten). De duur kan telkens met 0,1 seconde verhoogd of verlaagd worden. De minimum waarde is 0 seconden, en de maximum waarde is 25 seconden. Standaard is de waarde 0 seconden. In de MMA module kunt u Hotstart instellen tussen 0 en 100% van de lasstroom, in stappen van 5%. De standaardwaarde is 40%. Draaiknop voor het instellen van « DownSlope » Met de draaiknop « DownSlope » kunt u de stroomwaarde van Downslope regelen (toename met de klok mee, afname tegen de klok in). De waarde is af te lezen op de display met de 7 segmenten en blijft gedurende 2 seconden zichtbaar wanneer er een handeling met de draaiknop wordt verricht. De minimum waarde is 0 seconden, en de maximum waarde is 20 seconden. Knop voor het regelen van de koude stroom Wanneer één van de 2 procedures «TIG HF» of «TIG LIFT» wordt gekozen, kunt u met de knop voor het instellen van de koude stroom de waarde van de koude stroom bijstellen (alleen mogelijk in de conguratie «4T LOG» of «PULSE»). De waarde kan tussen 20% en 99% van de lasstroom bijgesteld worden. De waarde kan worden gewijzigd met stappen van 1%. Standaard is de waarde 50%. In de MMA is de Arc Force geïndexeerd van -10 tot +10 (-10 = geen Arc Force / van -9 tot +10 = instellen van de Arc Force is mogelijk). Standaard is de geïndexeerde waarde 0. LASSEN MET BEKLEDE ELEKTRODE (MMA MODULE)

AANSLUITING EN ADVIEZEN

• Sluit de kabels van de elektrode-houder en de massa-klem aan aan de daarvoor bestemde aansluitingen.

• Respecteer de polariteit en de lasstroom aangegeven op de elektrode verpakking,

• Verwijder de beklede elektrode uit de elektrode-houder wanneer het apparaat niet in gebruik is.

KEUZE VAN DE BEKLEDE ELEKTRODES

• Rutiele elektroden : zeer eenvoudig in gebruik in alle posities met stroom CC

• Basische elektroden : voor een gebruik in alle CC-posities, en geschikt voor het realiseren van veiligheidswerkzaamheden dankzij de versterkte mechanische eigenschappen. MMA STANDAARD Deze MMA Standaard lasmodule is geschikt voor de meeste toepassingen. Geschikt voor het lassen met alle soorten beklede elektroden, rutiel, basisch en op alle soorten materiaal : staal, roestvrijstaal, en gietijzer. MMA STANDAARD De grijze zones worden niet gebruikt in deze modus.NL

Gebruikershandleiding

Vertaling van de originele handleiding Omschrijving Instellen Beschrijving & adviezen Percentage Hot Start 0 - 100 % De Hot Start geeft een zeer hoge stroom-intensiteit tijdens de ontsteking, die voorkomt dat de elektrode aan het werkstuk blijft plakken. Kan in intensiteit en duur ingesteld worden. Lasstroom 10 - 200 A De instelling van de lasstroom is afhankelijk van het gekozen type elektrode (zie de verpakking van de elektroden). Arc Force -10 / +10 De Arc Force geeft een zeer hoge intensiteit wanneer de elektrode of de druppel het smeltbad raakt, om zo plakken te voorkomen. MMA Puls Deze MMA Puls lasmodule is geschikt voor toepassingen waar verticaal opgaand (PF) gelast moet worden. Met de puls-module is het mogelijk om een koud smeltbad te behouden, dat toch een goede materiaaloverdracht geeft. Zonder puls vereist het verticaal opgaand lassen een «dennenboom» beweging, dit is een nogal moeilijke driehoeksbeweging. Dankzij MMA Puls is het niet nodig om deze beweging uit te voeren. Afhankelijk van de dikte van het te lassen materiaal kan één rechte omhooggaande beweging voldoende zijn. Als u toch uw smeltbad wilt vergroten is een eenvoudige laterale beweging voldoende. Deze procedure geeft de lasser een betere beheersing tijdens het verticaal lassen. U kunt de pulsfrequentie regelen door op de knop « F(Hz) » te drukken en deze weer los te laten, en door vervolgens aan de centrale draaiknop te draaien. De waarde van de frequentie wordt verhoogd wanneer de centrale draaiknop in de richting van de wijzers van de klok wordt gedraaid, en verlaagd wanneer deze in de tegenovergestelde richting wordt gedraaid. Wanneer de instelling is voltooid, kunt u 2 seconden wachten, of weer kort op de « F(Hz) » knop drukken. U kunt de centrale draaiknop nu weer gebruiken voor het instellen van stroom. MMA PULS De grijze zones worden niet gebruikt in deze modus. Omschrijving Instellen Beschrijving & adviezen Percentage Hot Start 0 - 100 % De Hot Start geeft een zeer hoge stroom-intensiteit tijdens de ontsteking, die voorkomt dat de elektrode aan het werkstuk blijft plakken. Kan in intensiteit en duur ingesteld worden. Lasstroom 10 - 200 A De instelling van de lasstroom is afhankelijk van het gekozen type elektrode (zie de verpakking van de elektroden). Puls-frequentie 0.4 - 500 Hz PULS frequentie van de PULS module. De waarde kan worden gewijzigd, afhankelijk van de frequentie-waarde : Puls-frequentie Oplopende stappen

0.4 Hz - 3 Hz 0.1 Hz

3 Hz - 500 Hz 1 Hz Arc Force -10 / +10 De Arc Force geeft een zeer hoge intensiteit wanneer de elektrode of de druppel het smeltbad raakt, om zo plakken te voorkomen. MMA - Geavanceerd menu Het is mogelijk toegang te krijgen tot extra instellingen in het geavanceerde menu. Deze geavanceerde instellingen zijn toegankelijk door knop langer dan 3 seconden in te drukken, vervolgens het «SEt» scherm te selecteren en nogmaals op knop te drukken. Door aan deze knop te draaien krijgt u toegang tot de volgende geavanceerde instellingen : Instelling Beschrijving Instellen Stan- daard Puls Advies « ASt » AntiSticking ON/OFF Anti-Sticking wordt aangeraden om de elektrode veilig te verwijderen wanneer deze aan het te lassen werkstuk plakt. « HSt » Tijdsduur Hotstart 0 - 2 s De mogelijkheid tot het instellen van de duur van HotStart maakt het ontsteken van moeilijke elektroden eenvoudiger.82 Gebruikershandleiding

Vertaling van de originele handleiding « dcy » Duty Cycle 20 % - 80 % Schakelen duur warme puls-stroom (l) « Ico » Koude stroom 20 % - 80 % Tweede lasstroom, genaamd «koude stoom» Het bevestigen van de te wijzigen instelling wordt gedaan met een druk op te knop . U kunt het geavanceerde menu verlaten met «ESC». LASSEN MET WOLFRAAM ELEKTRODE MET INERT GAS (TIG MODULE)

AANSLUITING EN ADVIEZEN

• Bij TIG lassen moet altijd een beschermgas (Argon) worden gebruikt.

• Sluit de massaklem aan op de positieve (+) aansluiting. Sluit de voedingskabel van de toorts aan op de negatieve (-) aansluiting, evenals de aanslui- tingen van de knop(pen) van de toorts en van het gas.

• Verzekert u zich ervan dat de toorts correct is uitgerust, en dat de slijtonderdelen (spantang, spantanghouder, verspreider en nozzle) niet versleten zijn.

• De keuze van de elektrode is afhankelijk van de stroom van de TIG DC lasprocedure.

SLIJPEN VAN DE ELEKTRODE

Voor het optimaal functioneren wordt aangeraden de gebruikte elektroden als volgt te slijpen :

L = 3 x d voor een zwakke stroom. L = d voor sterke stroom KEUZE VAN DE DIAMETER VAN DE ELEKTRODE Ø Elektrode (mm) TIG DC Zuivere Wol- fraam Wolfraam met oxiden 1 10 > 75 10 > 75

TIG HF : hoge frequentie ontsteking zonder contact. TIG LIFT : ontsteking door contact (voor omgevingen die gevoelig zijn voor HF storingen). TIG HF

1 - Plaats de toorts in de laspositie, boven het te lassen element (ongeveer 2-3 mm

tussen de punt van de elektrode en het te lassen onderdeel).

2- Druk op de knop van de toorts (de boog ontsteekt zonder contact, met behulp

van een HF opstartpuls).

3- De eerste lasstroom circuleert, het lassen zet zich voort volgens de gekozen

1- Positioneer de nozzle van de toorts en de punt van de elektrode op het werks-

tuk en activeer de knop van de toorts.

2- Kantel de toorts totdat er een ruimte van 2-3 mm is tussen de punt van de

elektrode en het werkstuk. De boog ontsteekt.

3 - Herplaats de toorts in de normale positie om de lascyclus op te starten.

Waarschuwing : het verlengen van de kabel van de toorts of van de retour-kabels, langer dan de lengte die geadviseerd wordt door de fabrikant, verhoogt het risico op elektrische schokken.NL

Gebruikershandleiding

Vertaling van de originele handleiding

De TIG DC Standaard lasprocedure geeft een hoge laskwaliteit op de meeste ijzerhoudende materialen, zoals staal, rvs, maar ook koper en koperlegeringen, titaan....... De vele mogelijkheden om stroom en gas te regelen bieden u een perfecte beheersing van uw lasprocedure, vanaf de ontsteking tot de uiteindelijke afkoeling van de.lasnaad.

De grijze zones worden niet gebruikt in deze modus. TIG DC - Puls Deze lasmodule met puls-stroom wisselt sterkere lasstroom (l, laspuls) af met zwakkere stroom (l_Koude puls om het werkstuk af te koelen). De pulsmodule wordt gebruikt om de te lassen onderdelen samen te voegen met een beperkte stijging van de temperatuur. Voorbeeld: De lasstroom I is afgesteld op 100A en % (I_Koud) = 50%, dus een Koude stroom = 50% x 100A = 50A. F(Hz) is afgesteld op 2 Hz, de duur van het signaal zal 1/2Hz = 500 ms zijn. Iedere 250 ms zullen een impuls van 100A en vervolgens één van 50 A elkaar opvolgen. TIG DC - Puls De grijze zones worden niet gebruikt in deze modus. Adviezen: De keuze van de frequentie :

• In geval van lassen met handmatig toevoegen van metaal zal F (Hz) worden gesynchroniseerd met de handeling van het toevoegen van metaal,

• Bij dunner plaatwerk zonder toevoegen van materiaal (< 0.8 mm), F(Hz) >> 10Hz U kunt de pulsfrequentie regelen door op de knop « F(Hz) » te drukken en deze weer los te laten, en door vervolgens aan de centrale draaiknop te draaien. De waarde van de frequentie wordt verhoogd wanneer de centrale draaiknop in de richting van de wijzers van de klok wordt gedraaid, en verlaagd wanneer deze in de tegenovergestelde richting wordt gedraaid. Wanneer de instelling is voltooid, kunt u 2 seconden wachten, of weer kort op de « F(Hz) » knop drukken. U kunt de centrale draaiknop nu weer gebruiken voor het instellen van stroom.84 Gebruikershandleiding

Vertaling van de originele handleiding Omschrijving Instellen Beschrijving & adviezen Pre-Gas 0 - 60 s Duur van het zuiveren van de toorts en het creëren van een beschermgas voorafgaand aan de ontsteking. Stijgende stroom 0 - 60 s Up Slope helling Lasstroom 10 - 230 A Lasstroom. Koude stroom 20 - 99 % Tweede lasstroom, genaamd «koude stoom» Puls-frequentie 0.1 - 2000 Hz Puls-frequentie Downslope 0 - 60 s Dalende stroom Post Gas 0 - 60 s Tijdsduur van het in stand houden van de gasbescherming, na het uitschakelen van de lasboog. Beschermt het werkstuk en de elektrode tegen oxidatie. TIG - Geavanceerd menu Het is mogelijk toegang te krijgen tot extra instellingen in het geavanceerde menu. Deze geavanceerde instellingen zijn toegankelijk door knop langer dan 3 seconden in te drukken, vervolgens het «SEt» scherm te selecteren en nogmaals op knop te drukken. Door aan deze knop te draaien krijgt u toegang tot de volgende geavanceerde instellingen : Instelling Beschrijving Instellen Standaard Puls Advies « ISa » Stroom-niveau tijdens de opstart-fase. 10 % - 200 % Stroom-niveau voordat de stroom opgevoerd wordt. « tSa » Duur van opstart-fase. 0 s - 10 s « ISo » Stroom-niveau bij het afsluiten van het lassen 10 % - 100 % Dit stroom-niveau is de fase na het dalen van de stroom. « tSo » Tijdsduur stroom-niveau bij het afronden. 0 s - 10 s « dcy » Duty Cycle 20 % - 80 % Schakelen duur warme puls-stroom (l) Het bevestigen van de te wijzigen instelling wordt gedaan met een druk op te knop . U kunt het geavanceerde menu verlaten met «ESC». SPOT puntlassen Deze lasmodule is geschikt voor het voor-assembleren van onderdelen, voordat u met het eigenlijke lassen begint. Het punten kan handmatig, per trekker of getemporiseerd gebeuren, in een van te voren gedenieerd ritme. Deze punt-duur zorgt voor een betere reproduceerbaarheid en het reali- seren van niet-geoxideerde punten (toegankelijk met de «F(Hz)» knop). TIG SPOT De grijze zones worden niet gebruikt in deze modus. Beschrijving Instellen Advies Pre-Gas 0 - 60 s Duur van het zuiveren van de toorts en het creëren van een beschermgas voorafgaand aan de ontsteking. Lasstroom 10 - 230 A Lasstroom. Spot Man, 0,1 - 60 s Handmatig of een vooraf bepaalde tijdsduur. Post Gas 0 - 60 s Tijdsduur van het in stand houden van de gasbescherming, na het uitschakelen van de lasboog. Beschermt het werkstuk en de elektrode tegen oxidatie.NL

Gebruikershandleiding

Vertaling van de originele handleiding SPOT PULSE puntlassen Deze lasmethode met dunne platen maakt het mogelijk onderdelen voor te assembleren alvorens te lassen. Het punten kan handmatig, per trekker of getemporiseerd gebeuren, in een van te voren gedenieerd ritme. Deze punt-duur zorgt voor een betere reproduceerbaarheid en het realiseren van niet-geoxideerde punten (toegankelijk met de «F(Hz)» knop).

De grijze zones worden niet gebruikt in deze modus. Beschrijving Instellen Advies Pre-Gas 0 - 60 s Duur van het zuiveren van de toorts en het creëren van een beschermgas voorafgaand aan de ontsteking. Lasstroom 10 - 230 A Lasstroom. Spot pulse Man, 0,01 - 60 s Handmatig of een vooraf bepaalde tijdsduur. Post Gas 0 - 60 s Tijdsduur van het in stand houden van de gasbescherming, na het uitschakelen van de lasboog. Beschermt het werkstuk en de elektrode tegen oxidatie.

OPSLAAN EN OPROEPEN VAN DE LASINSTELLINGEN

De gebruikte instellingen worden automatisch opgeslagen, en weer opgeroepen wanneer het lasapparaat opnieuw opgestart wordt. Naast de in ge- bruik zijnde instellingen is het mogelijk om instellingen genaamd « JOBS » op te slaan en weer op te roepen. Met de knop « JOB » kan de lasser een instelling opslaan, weer oproepen of verwijderen. 50 Jobs kunnen per lasprocedure worden opgeslaan. Creëren van een job. - Aanpassen van het geheel van gewenste lasinstellingen, - Geef een langere druk op de knop « JOB »,(langer dan 3 seconden). - De melding « IN » verschijnt op de display, - Kies een job-nummer met behulp van de draaiknop. Alleen de nummers die niet bij een reeds bestaande job horen kunnen worden gekozen, en zullen worden getoond op de display, - Wanneer u het nummer van de job hebt gekozen, druk dan op de knop « JOB » om deze te bevestigen en op te slaan onder het gekozen nummer, - Het nummer van de job blijft vervolgens op het scherm, wat aangeeft dat het opslaan is gelukt. Het nummer blijft op het scherm, totdat er een andere knop of de trekker van de toorts geactiveerd wordt. Let op : Als alle nummers al bezet zijn, zal het IHM scherm « Full » tonen. Oproepen van een job Het oproepen van een job vereist geen speciale voorwaarden, behalve dat dit niet plaats kan vinden tijdens het lassen : - Voer een korte druk op de knop « JOB » uit (niet langer dan 2 seconden), - De aanwijzing « OUT » verschijnt op de display van de IHM, - Kies, met behulp van de draaiknop, een job-nummer dat u wilt verwijderen. Alleen de nummers geassocieerd aan bestaande jobs zullen worden getoond op het scherm. Wanneer er geen enkele job is opgeslaan, zal het IHM scherm « - - - » tonen. - Wanneer u een job-nummer heeft geselecteerd, moet u op de knop « JOB » drukken om de instelling te bevestigen. Het nummer van de job knippert dan op het scherm : dit geeft aan dat de job geladen wordt. Het nummer blijft knipperen, totdat een andere instelling gewijzigd wordt, of totdat er op de trekker van de toorts gedrukt wordt om de lascyclus op te starten. Verwijderen van een job - Voer een korte druk op de knop « JOB » uit (niet langer dan 2 seconden), - De aanwijzing « OUT » verschijnt op de display van de IHM, - Kies, met behulp van de draaiknop, een job-nummer dat u wilt verwijderen. Alleen de nummers die geassocieerd zijn aan een job zullen worden getoond, - Druk 3 keer achter elkaar op de « JOB » knop. De gekozen job is nu verwijderd, en de generator toont opnieuw de lasstroom.86 Gebruikershandleiding

Vertaling van de originele handleiding MENU KOELUNIT (ACTIVEREN / DEACTIVEREN) Druk langer dan 3 seconden op toets om het menu van de koeleenheid te openen. Het product geeft dan «SEt» weer. U moet dan «CoU» selecteren door de incrementele hoofd-encoder te bedienen en nogmaals op knop drukken om deze keuze te bevestigen. Activeer of deactiveer de koeleenheid door «On» of «OFF» te selecteren met de incrementele hoofd-encoder en druk op knop om de keuze te bevestigen. GEADVISEERDE COMBINATIES Stroom (A) Elektrode (mm) Nozzle (mm) Gastoevoer Argon (L/min)0.3 - 3 mm 3 - 75 1 6.5 6 - 72.4 - 6 mm 60 - 150 1.6 8 6 - 74 - 8 mm 100 - 200 2 9.5 7 - 8

Lamel Dubbele knoppen Dubbele Knoppen + draaiknop In geval van een toorts met 1 knop, wordt deze knop «hoofd-knop» genoemd.Bij een toorts met 2 knoppen wordt de eerste knop «hoofd-knop» genoemd. De tweede knop wordt «secondaire knop» genoemd.2T MODULE t tt t

Hoofdknop T3T1 Hoofdknop T2T4T3T1 Hoofdknop T2T4 Secundaire knop

>0.5s<0.5s<0.5s T1 - De hoofd-knop is ingedrukt, de lascyclus start (Pregas, l_Start, UpSlope en lassen).T2 - De hoofd-knop wordt losgelaten, de lascyclus wordt gestopt (DownSlope, l_Stop, Postgas).Op de toorts met 2 knoppen, en alleen in 2T, wordt de secundaire knop gebruikt als hoofd-knop.4T MODULEt t t tttT2T1 Hoofdknop

T3T1 Hoofdknop T2T4 Secundaire knop

>0.5s<0.5s<0.5s T1 - De hoofd-knop is ingedrukt, de cyclus start vanuit Pregas en stopt in de fase l_Start.T2 - De hoofd-knop wordt losgelaten, de cyclus gaat over in UpSlope en in lassen.T3 - De hoofd-knop is ingedrukt, de cyclus gaat over in Downslope en stopt in de fase l_Stop.T4 - De hoofd-knop wordt losgelaten, de cyclus eindigt met Postgas.Bij gebruik van een toorts met 2 knoppen, wordt de secondaire knop niet gebruikt.NL

Gebruikershandleiding

Vertaling van de originele handleiding 4T log MODULE t t t t ttT2T1 Hoofdknop T3T1 Hoofdknop T2T4

>0.5s<0.5s<0.5s T1 - De hoofd-knop is ingedrukt, de cyclus start vanuit Pregas en stopt in de fase l_Start. T2 - De hoofd-knop wordt losgelaten, de cyclus gaat over in UpSlope en in lassen. LOG : deze module wordt gebuikt in de lasfase : - een korte druk op de hoofdknop (<0.5s) de stroom schakelt van lass- troom l naar koude stroom l en vice versa. - De tweede knop wordt ingedrukt gehouden, de stroom schakelt over van I lasstroom naar I koude stroom. - De tweede knop wordt losgelaten, de stroom schakelt van I koude stroom naar I lasstroom. T3 : Een lange druk op de hoofdknop (>0.5s), de cyclus gaat over naar Down Slope en stopt in de fase I_Stop. T4 - De hoofd-knop wordt losgelaten, de cyclus eindigt met Postgas. Voor de toortsen met dubbele knoppen of dubbele trekkers + potmeter houdt de « bovenste »trekker dezelfde functie als de toorts met maar één enkele trekker of lamel. Met de « onderste » trekker kan men, wanneer deze ingedrukt wordt gehouden, overschakelen naar koude stroom. Met de potmeter van de toorts, indien aanwezig, kan de lasstroom afgesteld worden van 50% tot 100% van de getoonde waarde.

Bedradingsschema volgens toorts type. Elektrisch schema, afhankelijk van het type toorts. Types toorts Omschrijving van de draad Pin bijbehorende aansluiting Toorts met dubbele knop + draaiknop Toorts met dubbele knop Toorts met lamel Algemeen/Massa 2 Knop 1 4 Knop 2 3 Algemeen/Massa van de potentiometer

10 V 1 Cursor 588 Gebruikershandleiding

Vertaling van de originele handleiding

045682045675Art. code 045699 Buitenaanzicht Elektrische schema’s afhankelijk van de afstandsbediening.Aansluiting1 - Sluit de afstandsbediening aan op de achterkant van de lasstroombron. 2- De IHM detecteert de aanwezigheid van een afstandsbediening en stelt een aantal keuzes voor, die met behulp van de draaiknop geselecteerd kunnen worden.AansluitingenHet apparaat is uitgerust met een vrouwelijke aansluiting voor bediening op afstand. Met de mannelijke 7-punts aansluiting (optioneel, art. code 045699) kunt u verschillende types afstandsbedieningen aansluiten. Volg het hier-on- derstaande schema voor de bekabeling.Omschrijving van de draad Pin bijbehorende aansluitingPedaal Handmatige afstandsbediening10 V ACursor BAlgemeen/Massa CSwitch/Schakelaar DWerking :• Handmatige afstandsbediening (optioneel art. code 045675) : Met de handmatige afstandsbediening kan de stroom gevarieerd worden, tussen 50% en 100% ten opzichte van de ingegeven waarde. In deze conguratie zijn alle modules en functies van de stroombron toegankelijk en instelbaar.• Pedaal (optioneel art. code 045682) : Met de pedaal kunt de stroom gevarieerd worden, tussen 10% en 100% ten opzichte van de ingegeven waarde. Bij TIG-lassen functioneert de lasstroombron alleen in de 2T-modus. Het opvoeren en afzwakken van de stroom wordt niet meer geregeld door de lasstroombron (functies op non-actief) maar door de gebruiker via het pedaal.NL

Gebruikershandleiding

Vertaling van de originele handleiding

FOUTMELDINGEN, AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

Dit materiaal beschikt over een controle-systeem bij storingen. Met behulp van een serie foutmeldingen op het controlepaneel kan een diagnose van de storing gemaakt worden. Error code Betekenis OORZAKEN OPLOSSINGEN Thermische beveiliging Overschrijding inschakelduur Omgevingstemperatuur hoger dan 40°C. Luchtinlaatopeningen verstopt. Wacht tot het waarschuwingslampje uit is alvorens de laswerkzaamheden te hervatten. Respecteer de inschakelduur en zorg voor de juiste ventilatie Het apparaat heeft zichzelf uitgeschakeld. Een overspanning is gedetecteerd. Een overspanning op het elektrisch netwerk is de oorzaak van de boodschap. Laat uw elektrische installatie of uw gene- rator controleren door een gekwaliceerde persoon. Er is een onderspanning gedetecteerd Controleer de bedrading van het stopcontact en het vastschroeven van de klemmen. Defecte toorts Storing in de trekker(s) van de toorts Controleer of er geen enkel element drukt op de trekker(s) van de toorts bij het inschakelen van het apparaat. Storing pedaal Het pedaal is ingedrukt Controleer of er geen enkel element drukt op de pedaal tijdens het inschakelen van het apparaat. Storing drukknop(pen) Drukknop(pen) in kortsluiting Controleer of er geen enkele drukknop ingedrukt is Afwijkingen Oorzaken Oplossingen TIG-MMA De display staat aan maar het apparaat levert geen stroom De kabel van de aardingsklem, de toorts of de elektrodehouder is niet goed aangesloten op het apparaat Controleer de aansluitingen Het apparaat wordt gevoed, een tinteling is voelbaar wanneer u het plaatwerk aanraakt. De aarding werkt niet correct Controleer het stopcontact en de aarding van uw installatie. Het toestel last niet goed. Verkeerde polariteitsaansluiting Controleer de polariteit die aangegeven staat op de verpakking van de elektroden. TIG Instabiele lasboog Defect veroorzaakt door de wolfraam elektrode Gebruik de goede maat wolfraamelektrode Gebruik een correct geprepareerde wolfraam elektrode Gebruik een Wolfraam elektrode die geschikt is voor DC Gastoevoer niet correct afgesteld Controleer de gastoevoer en de drukregelaar van de gases De wolfraam elektrode oxideert en be- zoedelt aan het einde van het lasproces Probleem met gas of te vroege afsluiting van de gastoevoer Controleer alle gasaansluitingen en draai ze goed aan. Wacht tot de elektrode is afgekoeld voor het afsluiten van de gastoevoer. Elektrode smelt Verkeerde polariteitsaansluiting Controleer of de massaklem correct aangesloten is op de (+) en de toorts op de (-) van het apparaat GARANTIE VOORWAARDEN De garantie dekt alle gebreken of fabricage-fouten gedurende 2 jaar, vanaf de aankoopdatum (onderdelen en arbeidsloon). De garantie dekt niet :

• Alle andere schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof). In geval van defecten, kunt u het apparaat terugsturen naar de distributeur, vergezeld van : - een gedateerd aankoopbewijs (factuur, kassabon....) - een beschrijving van de storing.90 Manuale di utilizzo

Let op! Lees aandachtig de handleiding.

Stroombron met UPS technologie, levert gelijkstroom.

Geschikt voor het lassen in een ruimte met verhoogd risico op elektrische schokken. De voedingsbron zelf moet echter niet in dergelijke ruimte worden geplaatst.

Inschakelduur volgens de norm EN60974-1 (10 minuten – 40°C).

Nominale voedingsspanning

Maximale nominale voedingsstroom (effectieve waarde)

Maximale effectieve voedingsstroom

Apparaat in ove- reenstemming met de Europese richtlijnen. De verklaring van overeenstemming is te downloaden op onze website (adres vermeld op de omslag).

Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).

Dit materiaal voldoet aan de Marokkaanse normen. De verklaring Cم (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag).

Dit klasse A apparaat voldoet aan de EN60974-1 en EN60971-10 normen.

Het apparaat voldoet aan de norm EN 60974-3.

Het apparaat voldoet aan de norm EN 60974-2.

Afzonderlijke inzameling vereist volgens de Europese richtlijn 2012/19/UE. Gooi het apparaat niet bij het huishoudelijk afval

Product recyclebaar, niet bij het huishoudelijk afval gooien

EAC (Euraziatische Economische Gemeenschap) merkteken van overeenstemming

De veiligheidsontkoppeling van het apparaat bestaat uit de stekker samen met de elektrische installatie. De gebruiker moet zich ervan verzekeren dat de elektrische aansluitingen goed toegankelijk zijn.

Compatibel met generatorset

Koelcapaciteit voor 1 liter per minuut

Maximale uitlaatdruk
