GEBRUIKSAANWIJZING Multiweld 400T GYS

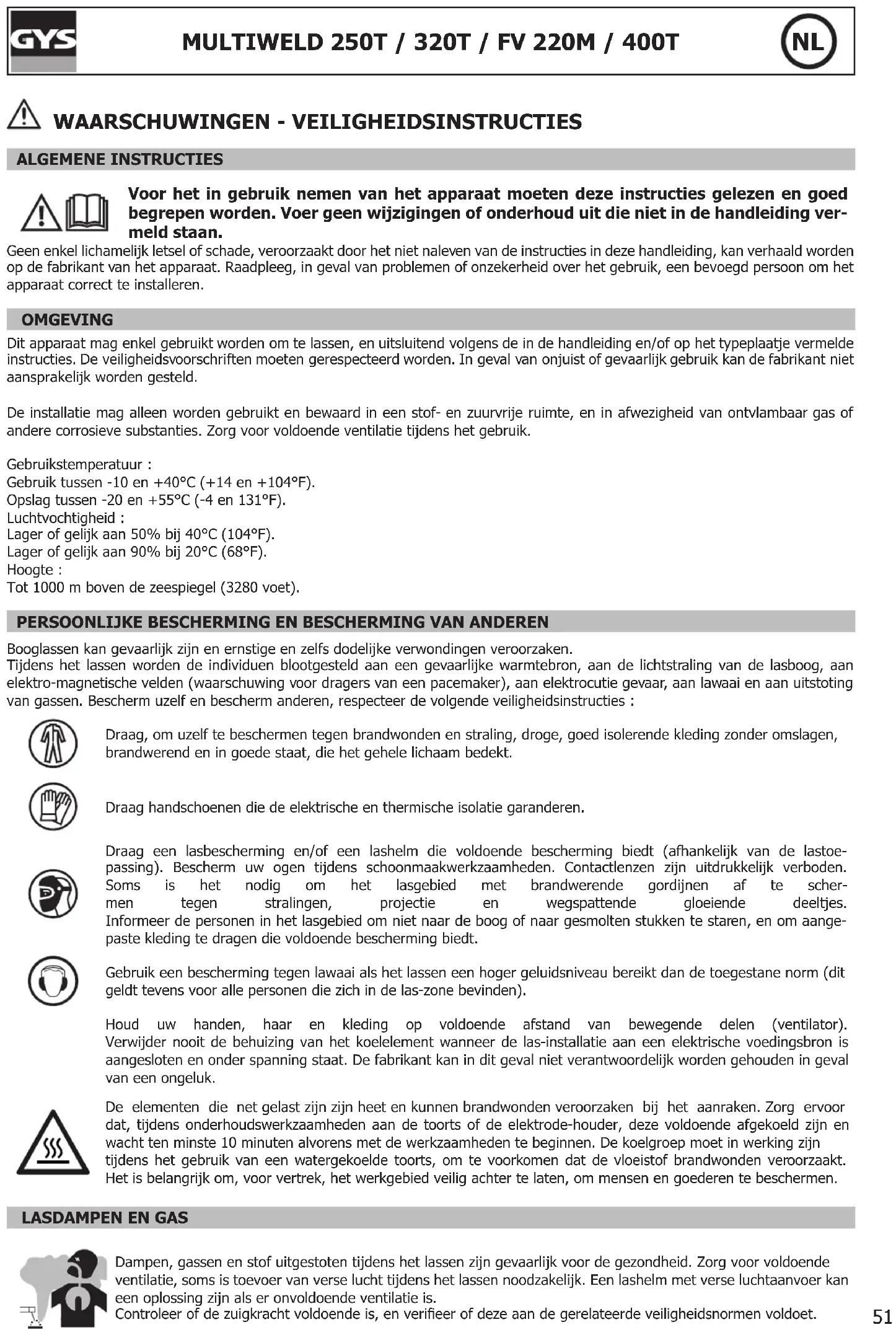

ALGEMENE INSTRUCTIES Voor het in gebruik nemen van het apparaat moeten deze instructies gelezen en goed begrepen worden. Voer geen wijzigingen of onderhoud uit die niet in de handleiding ver- meld staan. Geen enkel lichamelijk letsel of schade, veroorzaakt door het niet naleven van de instructies in deze handleiding, kan verhaald worden op de fabrikant van het apparaat. Raadpleeg, in geval van problemen of onzekerheid over het gebruik, een bevoegd persoon om het apparaat correct te installeren. OMGEVING Dit apparaat mag enkel gebruikt worden om te lassen, en uitsluitend volgens de in de handleiding en/of op het typeplaatje vermelde instructies. De veiligheidsvoorschriften moeten gerespecteerd worden. In geval van onjuist of gevaarlijk gebruik kan de fabrikant niet aansprakelijk worden gesteld. De installatie mag alleen worden gebruikt en bewaard in een stof- en zuurvrije ruimte, en in afwezigheid van ontvlambaar gas of andere corrosieve substanties. Zorg voor voldoende ventilatie tijdens het gebruik.Gebruikstemperatuur :Gebruik tussen -10 en +40°C (+14 en +104°F).Opslag tussen -20 en +55°C (-4 en 131°F).Luchtvochtigheid :Lager of gelijk aan 50% bij 40°C (104°F).Lager of gelijk aan 90% bij 20°C (68°F).Hoogte :Tot 1000 m boven de zeespiegel (3280 voet).

PERSOONLIJKE BESCHERMING EN BESCHERMING VAN ANDEREN

Booglassen kan gevaarlijk zijn en ernstige en zelfs dodelijke verwondingen veroorzaken. Tijdens het lassen worden de individuen blootgesteld aan een gevaarlijke warmtebron, aan de lichtstraling van de lasboog, aan elektro-magnetische velden (waarschuwing voor dragers van een pacemaker), aan elektrocutie gevaar, aan lawaai en aan uitstoting van gassen. Bescherm uzelf en bescherm anderen, respecteer de volgende veiligheidsinstructies :Draag, om uzelf te beschermen tegen brandwonden en straling, droge, goed isolerende kleding zonder omslagen, brandwerend en in goede staat, die het gehele lichaam bedekt.Draag handschoenen die de elektrische en thermische isolatie garanderen. Draag een lasbescherming en/of een lashelm die voldoende bescherming biedt (afhankelijk van de lastoe- passing). Bescherm uw ogen tijdens schoonmaakwerkzaamheden. Contactlenzen zijn uitdrukkelijk verboden. Soms is het nodig om het lasgebied met brandwerende gordijnen af te scher-men tegen stralingen, projectie en wegspattende gloeiende deeltjes. Informeer de personen in het lasgebied om niet naar de boog of naar gesmolten stukken te staren, en om aange- paste kleding te dragen die voldoende bescherming biedt.Gebruik een bescherming tegen lawaai als het lassen een hoger geluidsniveau bereikt dan de toegestane norm (dit geldt tevens voor alle personen die zich in de las-zone bevinden).Houd uw handen, haar en kleding op voldoende afstand van bewegende delen (ventilator). Verwijder nooit de behuizing van het koelelement wanneer de las-installatie aan een elektrische voedingsbron is aangesloten en onder spanning staat. De fabrikant kan in dit geval niet verantwoordelijk worden gehouden in geval van een ongeluk.De elementen die net gelast zijn zijn heet en kunnen brandwonden veroorzaken bij het aanraken. Zorg ervoor dat, tijdens onderhoudswerkzaamheden aan de toorts of de elektrode-houder, deze voldoende afgekoeld zijn en wacht ten minste 10 minuten alvorens met de werkzaamheden te beginnen. De koelgroep moet in werking zijn tijdens het gebruik van een watergekoelde toorts, om te voorkomen dat de vloeistof brandwonden veroorzaakt. Het is belangrijk om, voor vertrek, het werkgebied veilig achter te laten, om mensen en goederen te beschermen.

Dampen, gassen en stof uitgestoten tijdens het lassen zijn gevaarlijk voor de gezondheid. Zorg voor voldoende ventilatie, soms is toevoer van verse lucht tijdens het lassen noodzakelijk. Een lashelm met verse luchtaanvoer kan een oplossing zijn als er onvoldoende ventilatie is.Controleer of de zuigkracht voldoende is, en verieer of deze aan de gerelateerde veiligheidsnormen voldoet.52

Waarschuwing: bij het lassen in kleine ruimtes moet de veiligheid op afstand gecontroleerd worden. Bovendien kan het lassen van materialen die bepaalde stoen zoals lood, cadmium, zink, kwik of beryllium bevatten bijzonder schadelijk zijn. Ontvet de te lassen materialen voor aanvang van de laswerkzaamheden. De gasessen moeten worden opgeslagen in een open of goed geventileerde ruimte. Ze moeten in verticale positie gehouden worden, in een houder of op een trolley. Het lassen in de buurt van vet of verf is verboden.

BRAND EN EXPLOSIE-RISICO

Scherm het lasgebied volledig af, brandbare stoen moeten op minimaal 11 meter afstand geplaatst worden. Een brandblusinstallatie moet aanwezig zijn in de buurt van laswerkzaamheden. Pas op voor projectie van hete onderdelen of vonken, zelfs door kieren heen. Ze kunnen brand of explosies veroorzaken. Houd personen, ontvlambare voorwerpen en containers onder druk op veilige en voldoende afstand. Het lassen in containers of gesloten buizen moet worden verboden, en als ze open zijn dan moeten ze ontdaan worden van ieder ontvlambaar of explosief product (olie, brandstof, gas residuen....). Slijpwerkzaamheden mogen niet worden gericht naar het lasapparaat, of in de richting van brandbare materialen. GASFLESSEN Het gas dat uit de gasessen komt kan, in geval van hoge concentratie in de lasruimte, verstikking veroorzaken (goed ventileren is noodzakelijk). Vervoer moet veilig gebeuren: de essen goed afgesloten en het lasapparaat uitgeschakeld. Deze moeten verticaal bewaard worden en door een ondersteuning rechtop gehouden worden, om te voorkomen dat ze omvallen. Sluit de es na ieder gebruik. Let op temperatuurveranderingen en blootstelling aan zonlicht. De es mag niet in contact komen met een vlam, een elektrische boog, een toorts, een massa-klem of een andere warmtebron of gloeiend voorwerp. Uit de buurt houden van elektrische circuits en lascircuits, en dus nooit een es onder druk lassen. Wees voorzichtig bij het openen van het ventiel van de es, houd uw hoofd ver verwijderd van het ventiel en controleer of het gas geschikt is om mee te lassen. ELEKTRISCHE VEILIGHEID Het elektrische netwerk dat wordt gebruikt moet altijd geaard zijn. Gebruik het op de veiligheidstabel aanbevolen type zekering. Een elektrische schok kan, direct of indirect, ernstige en zelfs dodelijke ongelukken veroorzaken. Raak nooit delen aan de binnen- of buitenkant van de machine aan (toortsen, klemmen, kabels, elektrodes) die onder spanning staan. Deze delen zijn aangesloten op het lascircuit. Koppel, voor het openen van het lasapparaat, dit los van het stroom-netwerk en wacht 2 minuten totdat alle condensatoren ontladen zijn. Raak nooit tegelijkertijd de toorts of de elektrodehouder en de massa-klem aan. Zorg ervoor dat, als de kabels of toortsen beschadigd zijn, deze vervangen worden door gekwaliceerde en bevoegde personen. Gebruik alleen kabels met de geschikte doorsnede. Draag altijd droge, in goede staat verkerende kleren om uzelf van het lascircuit te isoleren. Draag isolerend schoeisel, waar u ook werkt.

EMC CLASSIFICATIE VAN HET MATERIAAL

Dit Klasse A materiaal is niet geschikt voor gebruik in een woonomgeving waar de stroom wordt geleverd door een openbaar laagspanningsnet. Het is mogelijk dat er problemen ontstaan met de elektromagnetische compatibiliteit in deze omgevingen, vanwege storingen of radio-frequente straling. Dit materiaal voldoet aan de CEI 61000-3-11 norm. Dit materiaal is niet conform aan de CEI 61000-3-12 norm en is bedoeld om aangesloten te worden op private laagspanningsnetwerken, aangesloten op een openbaar netwerk met uitsluitend midden of hoogspanning. Als het apparaat aangesloten wordt op een openbaar laagspanningsnetwerk is het de verantwoordelijkheid van de installateur of de gebruiker van het apparaat om de stroomleverancier te contacteren en zich ervan te verzekeren dat het apparaat daadwerkelijk op het netwerk aangesloten kan worden.53

ELEKTROMAGNETISCHE EMISSIES Elektrische stroom die door een geleider gaat veroorzaakt elektrische en magnetische velden (EMF). De lasstroom wekt een elektromagnetisch veld op rondom de laszone en het lasmateriaal. De elektromagnetische velden, EMF, kunnen de werking van bepaalde medische apparaten, zoals pacemakers, verstoren. Voor mensen met medische implantaten moeten veiligheidsmaatregelen in acht genomen worden. Bijvoorbeeld : toegangsbeperking voor voorbijgangers of een individuele risico-evaluatie voor de lassers. Alle lassers zouden de volgende procedures moeten opvolgen, om een blootstelling aan elektromagnetische straling veroorzaakt door het lassen zo beperkt mogelijk te houden :

• plaats de laskabels dicht bij elkaar – bind ze indien mogelijk aan elkaar;

• houd uw hoofd en uw romp zo ver mogelijk van het lascircuit af;

• wikkel nooit de kabels om uw lichaam;

• zorg ervoor dat u zich niet tussen de laskabels bevindt. Houd de twee laskabels aan dezelfde kant van uw lichaam;

• bevestig de geaarde kabel zo dicht als mogelijk is bij de lasplek;

• voer geen werkzaamheden uit dichtbij de laszone, ga niet zitten op of leun niet tegen het lasapparaat;

• niet lassen wanneer u het lasapparaat of het draadaanvoersysteem draagt. Personen met een pacemaker moeten een arts raadplegen voor gebruik van het apparaat. Blootstelling aan elektromagnetische straling tijdens het lassen kan gevolgen voor de gezondheid hebben die nog niet bekend zijn. AANBEVELINGEN OM DE LASZONE EN DE LASINSTALLATIE TE EVALUEREN Algemene aanbevelingen De gebruiker is verantwoordelijk voor het installeren en het gebruik van het booglasmateriaal volgens de instructies van de fabrikant. Als elektromagnetische storingen worden geconstateerd, is het de verantwoordelijkheid van de gebruiker van het booglasmateriaal om het probleem op te lossen, met hulp van de technische dienst van de fabrikant. In sommige gevallen kan de oplossing liggen in een eenvoudige aarding van het lascircuit. In andere gevallen kan het nodig zijn om met behulp van lters een elektromagnetisch schild rondom de stroomvoorziening en om het vertrek te creëren. In ieder geval moeten de storingen veroorzaakt door elektromagnetische stralingen beperkt worden tot een aanvaardbaar niveau. Evaluatie van de las-zone Voor het installeren van een booglas-installatie moet de gebruiker de mogelijke elektro-magnetische problemen in de omgeving evalueren. Daarbij moeten de volgende gegevens in acht genomen worden : a) de aanwezigheid boven, onder, of naast het booglasmateriaal van andere voedingskabels, van besturingskabels, signaleringskabels of telefoonkabels; b) ontvangers en zenders voor radio en televisie; c) computers en ander besturingsapparatuur; d) essentiële beveiligingsinstallaties, zoals bijvoorbeeld beveiliging van industriële apparatuur; e) de gezondheid van personen in de omgeving, bijvoorbeeld bij gebruik van pacemakers of gehoorapparaten; f) materiaal dat gebruikt wordt bij het kalibreren of meten; g) de immuniteit van overig aanwezig materiaal. De gebruiker moet zich ervan verzekeren dat alle apparatuur in de werkruimte compatibel is. Dit kan aanvullende veiligheidsmaatregelen vereisen; h) het tijdstip waarop het lassen of andere activiteiten moeten plaatsvinden. De afmeting van het omliggende gebied dat in acht genomen moet worden hangt af van de structuur van het gebouw en van de overige activiteiten die er plaatsvinden. Het omliggende gebied kan groter zijn dan de begrenzing van de installatie. Evaluatie van de lasinstallatie Naast een evaluatie van de laszone kan een evaluatie van de booglasinstallaties elementen aanreiken om storingen vast te stellen en op te lossen. Bij het evalueren van de emissies moeten de werkelijke resultaten worden bekeken, zoals die zijn gemeten in de reële situatie, zoals vermeld in Artikel 10 van de CISPR 11. De metingen in de specieke situatie, op een specieke plek, kunnen tevens helpen de eciëntie van de maatregelen te bevestigen. AANBEVELINGEN VOOR METHODES OM ELEKTROMAGNETISCHE EMISSIES TE REDUCEREN a. Openbare spanningsnet : Het lasmateriaal moet aangesloten worden op het openbare net volgens de aanbevelingen van de fabrikant. Als er storingen plaatsvinden kan het nodig zijn om extra voorzorgsmaatregelen te nemen, zoals het lteren van het openbare stroomnetwerk. Er kan overwogen worden om de voedingskabel van de lasinstallatie af te schermen in een metalen leiding of een equivalent daarvan. Het is wenselijk de elektrische continuïteit van het omhulsel te verzekeren over de hele lengte. De bescherming moet aangekoppeld worden aan de lasstroomvoeding, om er zeker van te zijn dat er een goed elektrisch contact is tussen de geleider en het omhulsel van de lasstroomvoeding.54

b. Onderhoud van het booglasapparaat : Onderhoud regelmatig het booglasmateriaal, en volg daarbij de aanbevelingen van de fabrikant op. Alle toegangen, service ingangen en kleppen moeten gesloten en correct vergrendeld zijn wanneer het booglasmateriaal in werking is. Het booglasmateriaal mag op geen enkele wijze veranderd worden, met uitzondering van veranderingen en instellingen zoals genoemd in de handleiding van de fabrikant. Let u er in het bijzonder op dat het vonkenhiaat van de toorts correct afgesteld is en goed onderhouden wordt, volgens de aanbevelingen van de fabrikant. c. Laskabels : De kabels moeten zo kort mogelijk zijn, en dichtbij elkaar en vlakbij of, indien mogelijk, op de grond gelegd worden. d. Potentiaal-vereening : Het is wenselijk om alle metalen objecten in en om de werkomgeving te aarden. Waarschuwing : de metalen objecten verbonden aan het te lassen voorwerp vergroten het risico op elektrische schokken voor de gebruiker, wanneer hij tegelijkertijd deze objecten en de elektrode aanraakt. Het wordt aangeraden de gebruiker van deze voorwerpen te isoleren. e. Aarding van het te lassen voorwerp : Wanneer het te lassen voorwerp niet geaard is, vanwege elektrische veiligheid of vanwege de afmetingen en de locatie, zoals bijvoorbeeld het geval kan zijn bij scheepsrompen of metalen structuren van gebouwen, kan een verbinding tussen het voorwerp en de aarde, in sommige gevallen maar niet altijd, de emissies verkleinen. Vermijd het aarden van voorwerpen, wanneer daarmee het risico op verwondingen van de gebruikers of op beschadigingen van ander elektrisch materiaal vergroot wordt. Indien nodig, is het wenselijk dat het aarden van het te lassen voorwerp rechtstreeks plaatsvindt, maar in sommige landen waar deze directe aarding niet toegestaan is is het aan te raden te aarden met een daarvoor geschikte condensator, die voldoet aan de reglementen in het betreende land. f. Beveiliging en afscherming : Selectieve afscherming en bescherming van andere kabels en materiaal in de omgeving kan problemen verminderen. De beveiliging van de gehele laszone kan worden overwogen voor speciale toepassingen.

TRANSPORT EN VERVOER VAN DE LASSTROOMVOEDING

Gebruik de kabels of de toorts niet om het apparaat te verplaatsen. Het apparaat moet in verticale positie verplaatst worden. Til nooit het apparaat boven personen of voorwerpen. Til nooit een gases en het materiaal tegelijk op. De vervoersnormen zijn verschillend. Het is beter om de spoel te verwijderen voor het optillen of transporteren van de lasstroomvoeding.

INSTALLATIE VAN HET MATERIAAL

• Plaats de voeding op een ondergrond met een helling van minder dan 10°.

• Zorg dat er voldoende ruimte is om de machine te ventileren en om toegang te hebben tot het controlepaneel.

• Niet geschikt voor gebruik in een ruimte waar stroomgeleidend metaalstof aanwezig is.

• Plaats het lasapparaat niet in de stromende regen, en stel het niet bloot aan zonlicht.

• Dit materiaal MULTIWELD 250T/320T/400T heeft beveiligingsgraad IP21, wat betekent dat : - het beveiligd is tegen toegang in gevaarlijke delen van solide voorwerpen met een diameter >12.5 mm en - het beveiligd is tegen verticaal vallende regendruppels.

• Het apparaat MULTIWELD FV 220M heeft een beveiligingsgraad IP23, wat betekent dat : - het beveiligd is tegen toegang in gevaarlijke delen van solide voorwerpen waarvan de diameter >12.5 mm en - dat het beveiligd is tegen vallende waterdruppels (60° ten opzichte van een verticale lijn). Deze apparaten kunnen dus buiten gebruikt worden in overeenstemming met veiligheidsindicatie IP23. De voedingskabels, verlengkabels en laskabels moeten volledig uitgerold zijn om oververhitting te voorkomen. De fabrikant kan niet verantwoordelijk gesteld worden voor lichamelijk letsel of schade aan voorwerpen veroorzaakt door niet correct of gevaarlijk gebruik van dit materiaal. Niet gecontroleerde lasstroom kan de aardgeleiders vernietigen, gereedschap en elektrische installaties beschadigen en onderdelen verhitten, wat kan leiden tot brand. - Alle lasverbindingen moeten goed en stevig op elkaar aangesloten zijn. Controleer dit regelmatig ! - Verzekert u zich ervan dat de bevestiging van het werkstuk solide is en geen elektrische problemen heeft ! - Zet alle elektrisch geleidende elementen van het lasapparaat zoals het chassis, de trolley en de hefsystemen goed vast of hang ze op zodat ze geïsoleerd zijn ! - Leg of zet geen ander gereedschap zoals boormachines, slijpgereedschap enz. op het lasapparaat, op de trolley of op de hefsystemen als deze niet geïsoleerd zijn ! - Leg altijd de lastoortsen of elektrodehouders op een geïsoleerd oppervlak wanneer ze niet gebruikt worden !55

• Het onderhoud mag alleen door gekwaliceerd personeel uitgevoerd worden. Een jaarlijkse onderhoudsbeurt wordt aangeraden.• Haal de stekker uit het stopcontact om de elektriciteitsvoorziening te onderbreken en wacht twee minuten alvorens werkzaamheden op het apparaat te verrichten. De spanning en de stroomsterkte binnen het toestel zijn hoog en gevaarlijk.• De kap regelmatig afnemen en met een blazer stofvrij maken. Maak van deze gelegenheid gebruik om met behulp van geïsoleerd gereedschap ook de elektrische verbindingen te laten controleren door gekwaliceerd personeel.• Controleer regelmatig de voedingskabel. Als de voedingskabel beschadigd is, moet deze door de fabrikant, zijn reparatie dienst of een gekwaliceerde technicus worden vervangen, om ieder gevaar te vermijden.• Laat de ventilatieopening vrij zodat de lucht gemakkelijk kan circuleren.
• De voeding is niet geschikt voor het ontdooien van leidingen, het opladen van batterijen/accu’s of het opstarten van motoren.

INSTALLATIE - GEBRUIK VAN HET PRODUKT

Alleen ervaren en door de fabrikant gekwaliceerd personeel mag de installatie uitvoeren. Verzekert u zich ervan dat de generator tijdens het installeren niet op het stroomnetwerk aangesloten is. Het wordt aanbevolen om de bij het apparaat geleverde laskabels te gebruiken om de optimale productinstellingen te verkrijgen. OMSCHRIJVING Hartelijk dank u voor uw keuze! Leest u, voor een optimaal gebruik van dit apparaat, aandachtig het volgende door : De apparaten van de MULTIWELD serie zijn semi-automatische MIG/MAG,en MMA lasapparaten. Handmatige afstelling, met behulp van de tabel op het apparaat. Ze worden aanbevolen voor het lassen van staal, RVS en aluminium. ELEKTRISCHE VOEDING

• De MULTIWELD 250T/320T wordt geleverd met een 16A aansluiting type EN 60309-1 en moet aangesloten worden op een driefa- sige 400V (50-60 Hz) elektrische installatie met vier kabels waarvan één geaard.• De MULTIWELD 400T wordt geleverd met een 32A aansluiting type EN 60309-1 en moet aangesloten worden op een driefasige 400V (50-60 Hz) elektrische installatie met vier kabels waarvan één geaard. • De MULTIWELD FV 220M wordt geleverd met een 16 A aansluiting type CEE7/7, en mag alleen worden aangesloten op een enkelfase 230 V (50 - 60 Hz) geaarde elektrische installatie. Dit apparaat is uitgerust met een « Flexible Voltage » systeem en kan worden aangesloten op een geaarde elektrische installatie tussen de 110V en 230V (50 – 60Hz). De eectieve stroomafname (l1e) wordt aangegeven op het toestel bij optimaal gebruik. Controleer of de stroomvoorziening en de bijbehorende beveiligingen (netzekering en/of hoofdschakelaar) compatibel zijn met de stroom die nodig is voor het gebruik van dit apparaat. In sommige landen kan het nodig zijn om de elektrische aansluiting te wijzigen om het toestel optimaal te kunnen gebruiken.
• De MULTIWELD FV 220Mis uitgerust met de functie Protect 400 (P400): het apparaat schakelt over op beveiliging (beveili- gingslampje knippert) als de voedingsspanning hoger is dan 265V. De normale werking wordt hervat zodra de voedingsspanning terugkeert naar het nominale bereik.

GEBRUIK VAN VERLENGSNOER

Alle gebruikte verlengsnoeren moeten de voor het apparaat geschikte afmeting en kabelsectie hebben.Gebruik een verlengsnoer dat conform is aan de nationale regelgeving.Ingangsspanning Doorsnede van het verlengsnoer (<45m)MULTIWELD 400T400 V - 3~4 mm²MULTIWELD 250T/320T2.5 mm²MULTIWELD FV 220M230 V - 1~110 V - 1~ BESCHRIJVING VAN HET APPARAAT (FIG. I) 1- Spoelhouder 9- Gasaansluiting2- Kabelhouder achter 10- Schakelaar aan/uit3- Digitale displays 11- Voedingskabel4- Ingeven lasinstellingen 12- Fleshouder (maximaal 1 es 10m

5- Aansluiting standaard Europese toorts 13- 36V gelijkstroom aansluiting, voor apparatuur voor het voorverwarmen van gas

6- Polariteit inversie kabel

Opslagruimte (FV 220M)7- Uitgang massaklem Doos met accessoires (400T)8- Toortshouder 15- Reverser gasafvoer draadaanvoer16- Reverser Post gas56

Indicator oververhitting / overbelasting (250T/320T/400T)Indicator oververhitting / overbelasting / P400 (FV 220M)7- MIG functie weergave2- Weergave spanning 8- 2T/4T functie switch knop3- Weergave draadsnelheid en stroom 9- MIG/MMA switch knop4- Weergave stroom 10- Afstellen lasboogdynamiek5- Weergave draadsnelheid 11- Instellen draadsnelheid (MIG) / Instellen stroom (MMA)6- MMA functie weergave 12- Instellen van de lasspanning OPSTARTEN De aan/uit schakelaar bevindt zich aan de achterkant van het apparaat, draai op «I» voor het inschakelen van het lasapparaat. Deze schakelaar mag nooit op «O» staan tijdens het lassen. SEMI-AUTOMATISCH LASSEN IN STAAL/INOX (MAG MODULE) Kies de gewenste uitgaande spanning en stel de draadsnelheid in volgens de aanbevelingen zoals vermeld in de tabel op het appa- raat, en naar gelang de dikte van de te lassen elementen (g. VII). De MULTIWELD 250T/320T is geschikt voor het lassen van staaldraad van Ø 0.6/1.2 mm en inox van Ø 0.8/1.2 mm.De MULTIWELD 400T is geschikt voor het lassen van staaldraad en inox van Ø 0.6/1.6 mm.De MULTIWELD FV 220M is geschikt voor het lassen van staaldraad van Ø 0.6/1.0 mm en inox van Ø 0.8/1.0 mm.MULTIWELD 250T/320T/FV 220M : Het apparaat is standaard uitgerust voor een gebruik met Ø 0,8 mm staaldraad (roller Ø 0.8/1.0). MULTIWELD 400T : Het apparaat is standaard uitgerust voor een gebruik met Ø 1.0 mm staaldraad (roller Ø 1.0/1.2). De contactbuis, de groef van de rol, en de mantel van de toorts zijn geschikt voor deze toepassing. Gebruik voor het lassen met een draad diameter van 0,6 een toorts die niet langer is dan 3 m. De contactbuis moet verwisseld worden (g. II-A), evenals de rol van de draadaanvoer, door een model met een groef van 0,6. Plaats de aandrijfrol zo dat het getal 0,6 leesbaar is. Voor het lassen van staal dient u een speciaal lasgas (Ar+CO2) te gebruiken. De CO2 verhouding kan variëren, afhankelijk van het gebruikte type gas. Voor het lassen van inox moet een mengsel met 2% CO2 gebruikt worden. Als u last met een puur CO2 beschermgas moet u een gas voorverwarmer aansluiten op de gases. U kunt ook een standaard 36V module voorverwarmer ge- bruiken, die aangesloten kan worden op de 36V voeding, die zich dichtbij de draadspoel achter de zijklep bevindt (g. I-13). Deze 36V DC voeding is tevens geschikt voor 36V AC voorverwarmers. Voor overige specieke toepassingen kunt u contact opnemen met uw gasleverancier. De gastoevoer voor staal ligt tussen 8 en 12 liter per minuut, afhankelijk van de omgeving. SEMI-AUTOMATISCH LASSEN VAN ALUMINIUM (MIG MODUS) Kies de gewenste uitgaande spanning en stel de draadsnelheid in volgens de aanbevelingen zoals vermeld in de tabel op het appa- raat, en naar gelang de dikte van de te lassen elementen (g. VII). De MULTIWELD 250T/320T/FV 220M kan worden uitgerust om te lassen met aluminium draad van Ø 0.8 en 1.0 mm (g. II-B).De MULTIWELD 400T kan worden uitgerust om te lassen met aluminium draad van Ø 0.8 en 1.6 mm (g. II-B). Voor aluminium dient u een speciek zuiver Argon (Ar) gas te gebruiken. Om het juiste gas te kiezen, kunt u advies vragen aan uw gasleverancier. De gastoevoer bij aluminium ligt tussen 15 en 25 liter per minuut, afhankelijk van de omgeving en de ervaring van de lasser. De verschillen tussen het gebruik van staal en aluminium:- Gebruik specieke aanvoerrollen voor het lassen van aluminium. - Zet minimale druk op de rollen van de draadaanvoer zodat u de draad niet beschadigt.- Gebruik de capillaire buis alleen voor het lassen van staal/inox. - Het prepareren van een aluminium toorts vereist speciale aandacht. Deze heeft een teon mantel om wrijvingen te verminderen. De mantel niet bij de aansluiting afknippen, deze moet langer zijn dan de capillaire buis die ze vervangt en dient om de draad vanaf de aanvoerrollen te geleiden.- Contact buis: gebruik de contact buis SPECIAAL aluminium die overeenkomt met de diameter van de draad.

LASSEN MET « NO GAS » LASDRAAD

Kies de gewenste uitgaande spanning en stel de draadsnelheid in volgens de aanbevelingen vermeld in de tabel op het apparaat, en naar gelang de dikte van de te lassen elementen (g VII). De MULTIWELD 250T/320T/400T/FV 220M is geschikt voor het lassen van « No Gas » lasdraad Ø 0.9 tot 1.2 mm, op voorwaarde dat de polariteit omgekeerd is (g. III - aanhaalmoment maximum 5 Nm). Voor het instellen van deze toepassing kunt u de aanwi- jzingen op pagina 84 opvolgen. Lassen met gevuld draad met een standaard nozzle kan oververhitting en beschadiging van de toorts veroorzaken. Gebruik bij voorkeur een speciale « No Gas » buis (art. code 072329) of verwijder de originele buis (Fig. III).57

• Sluit de massakabel aan op de positieve (+) of de negatieve (-) aansluiting, afhankelijk van het type draad dat gebruikt wordt (over het algemeen op de -).

KEUZE VAN MODULE EN INSTELLING

Druk op de linkerknop om de gewenste MIG/MAG lasmodule te kiezen, en druk op de rechterknop om de gewenste trek- kermodule te kiezen : 2T of 4T (de bediening van de trekker is alleen beschikbaar voor de MIG-module).

1. Lasspanning instellen :

Stel de lasspanning in met behulp van de linker draaiknop , afhankelijk van de uit te voeren werkzaamheden. De aanbevolen spanning wordt aangegeven op de linker display.

2. Instellen van de draadsnelheid :

Pas de garensnelheid aan met de middelste knop , afhankelijk van het te ver- richten werk. Het toerentalsetpoint wordt op de rechter display weergegeven.

3. Instellen van de inductie :

Pas het inductie-niveau, een relatieve waarde tussen MIN en MAX,.aan met behulp van de rechter draaiknop . Hoe lager het inductie-niveau, hoe harder en ge- richter de boog zal zijn. Een hoger inductie-niveau geeft een zachtere boog met weinig projectie.

De zwart-gekleurde zones worden in deze module niet gebruikt.

4. Post gas (MULTIWELD 400)

Tijdsduur van het in stand houden van de gasbescherming, na het uitschakelen van de lasboog. Beschermt het werkstuk tegen oxidatie. 0 s 1 s

Kies de gewenste uitgaande spanning en stel de draadsnelheid in volgens de aanbevelingen zoals vermeld in de tabel op het appa- raat, en naar gelang de dikte van de te lassen elementen (g. VII). INSTALLATIE VAN DE SPOEL EN INBRENGEN VAN DE DRAAD (FIG. IV) De MULTIWELD is geschikt voor spoelen van Ø 200/300 mm (ecologisch).

• Haal de contactbuis van de toorts af (g. D), evenals het mondstuk (g. E). Fig A :

• Open het klepje van het apparaat.

• Plaats de spoel op de houder (3).

• Stel de rem (4) af, om te voorkomen dat tijdens de lasstop de draad in de war raakt. Draai, over het algemeen, niet te strak aan. Dit kan de motor oververhitten. Fig B : MULTIWELD 250T/320T/FV 220 M : De meegeleverde aanvoerrollen hebben een dubbele groef (0,8 en 1,0). MULTIWELD 400T : De meegeleverde aanvoerrollen hebben een dubbele groef (1,0 en 1,2). - Gebruik rollen met een V-groef voor staaldraad en andere hardere draadsoorten. - Gebruik rollen met een U-groef voor aluminiumdraad en andere soepele draadsoorten. Fig C : Voor het afstellen van de druk van de aanvoerrollen gaat u als volgt te werk :

• Draai het wieltje (3) zo ver mogelijk los en laat het zakken, breng de draad in, en sluit de aanvoerrollen weer, zonder strak aan te draaien.

• Start de motor door op de trekker van de toorts te drukken.

• Draai het wieltje aan en blijf de hendel van de toorts ingedrukt houden. Stop met aandraaien wanneer de draad meegetrokken wordt. LET OP : houd voor het lassen met aluminium de druk minimaal, zodat het draad niet beschadigd wordt.

• Laat de lasdraad ongeveer 5cm uit de toorts komen, plaats daarna de bij de draad passende contact buis (g. D), en het mondstuk (g. E).58

AANSLUITING GAS - Installeer een geschikte drukregelaar op de gases. Sluit deze aan op het lasapparaat met de bijgeleverde slang. Bevestig de twee klemmen om eventuele lekkages te voorkomen. - Zorg ervoor dat de gases goed bevestigd is, en volg nauwkeurig de aanwijzingen voor het vastmaken van de ketting (g. V). - Regel de gastoevoer door aan het wieltje op de drukregelaar te draaien. NB : om de gastoevoer eenvoudiger te kunnen regelen, kunt u op de trekker van de toorts drukken om de rollen aan te drijven (wieltje van de draadaanvoer losser draaien om zo het draad niet mee te trekken). Maximale gasdruk : 0.5 MPa (5 bars). Deze procedure is niet van toepassing op het lassen in de « No Gas » mode. RISICO OP VERWONDINGEN VEROORZAAKT DOOR BEWEGENDE ONDERDELEN ! De draadaanvoersystemen zijn voorzien van bewegende delen die handen, haar, kleding en gereedschap kunnen grijpen en die ernstige verwondingen kunnen veroorzaken !

• Raak met uw hand(en) geen bewegende, draaiende of aandrijvende onderdelen aan.

• Let goed op dat de behuizing en de deksels van het apparaat correct gesloten blijven wanneer het apparaat in werking is !

• Draag geen handschoenen tijdens het afwikkelen van de lasdraad en het verwisselen van de spoelen.

• Sluit de kabels, de elektrodehouder en de aardingsklem aan aan de desbetreende aansluitingen,

• Respecteer de polariteiten en de lasintensiteit zoals aangegeven op de verpakking van de elektroden,

• Verwijder de elektrode uit de elektrodehouder wanneer het materiaal niet gebruikt wordt.

KEUZE VAN DE MODULES EN INSTELLINGEN

Druk op de linkerknop om de MMA module te kiezen. Instellen van de las-intensiteit : Pas de lasstroom aan met behulp van de middelste draaiknop , afhan- kelijk van de diameter van de elektrode en het type laswerk. De aanbevolen stroom wordt vermeld op het rechter display.

De zwart-gekleurde zones worden in deze module niet gebruikt.

INSTELLEN VAN DE LASSTROOM

De instellingen die volgen komen overeen met het stroombereik dat gebruikt dient te worden naar gelang het type en de diameter van de elektrode. Deze zijn betrekkelijk ruim, daar ze afhangen van de toepassing en de laspositie. 250T / 320T / 400T Ø van de elektrode (mm) Rutiel E6013 (A) Basisch E7018 (A)

• In MMA dient de polariteitskabel losgekoppeld te worden, om de elektrode-houder kabel en de massa-klem in de aansluitingen te bevestigen. Respecteer de polariteit zoals aangegeven op de elektrode verpakking.

• Volg de standaardregels van het lassen.

• Uw lasapparaat heeft een specieke Inverter functie : De Anti-Sticking functie vergemakkelijkt het losmaken van de elektrode bij vastplakken zonder uitgloeien van de elektrode. Na het activeren van de anti-sticking functie moet u ongeveer 3 seconden wachten, alvorens u uw normale laswerk weer kunt hervatten.59

Dit apparaat is uitgerust met een ventilatie-systeem dat gereguleerd wordt door de temperatuur van het apparaat. Wanneer het thermisch beveiligingsniveau bereikt wordt levert het apparaat geen stroom meer. Het oranje LED lampje (g. VI-1) blijft branden zolang de temperatuur van het apparaat niet tot z’n normale waarde is gedaald.

• Laat de ventilatie-openingen van het apparaat vrij zodat de lucht goed kan circuleren.

• Laat na het lassen en tijdens de thermische beveiliging het toestel aanstaan om het af te laten koelen.

Dit apparaat is uitgerust met een beveiliging tegen primaire overstroom. In geval van een te hoge stroomtoevoer zal het oranje lampje (g. VI-1) gaan branden. In dit geval moet het apparaat uitgeschakeld en weer opnieuw aangezet worden.

3 - P400 (uitsluitend FV 220M) :

Dit apparaat is uitgerust met een beveiliging tegen primaire overspanning. In dit geval zal het oranje LED lampje (g. VI-1) gaan knipperen (1 keer per seconde).

• Respecteer de standaard lasregels.

• Verzekert u zich ervan dat er voldoende ventilatie is.

• Niet op een natte ondergrond werken. Gebruik, om gaslekkages te voorkomen, de klembanden uit de accessoire-doos. - Zorg ervoor dat de gases goed op z’n plaats wordt gehouden met behulp van de bevestigingsband, zie g. V. - Regel de gastoevoer door aan het wieltje op de drukregelaar te draaien.

Het beschermingslicht gaat aanOverschrijden inschakelduur Omgevingstemperatuur hoger dan 40°C Lucht-ingangen geblokkeerd Wacht tot het waarschuwingslampje uit is alvorens de laswerkzaamheden te hervat-ten. Respecteer de inschakelduur en zorg voor de juiste ventilatieBeveiligingslampje knippert(Alleen MULTIWELD FV 220M)Netspanning hoger dan maximaal toegestaanLaat uw elektrische installatie controleren door een gekwaliceerde persoon. De draadaanvoer is niet constant. Spatten verstoppen de opening. Vervang de contactbuis of maak deze schoon, en breng daarna anti-hechtmid- del aan. De draad glijdt niet goed mee met de rollers.

• Controleer de druk van de rollers, of vervang deze.

• Diameter van de draad niet geschikt voor de rol.

• Mantel in de toorts niet geschikt De motor van het draadaanvoer- systeem werkt niet. De rem van de spoel of van de rollers zit te strak. De rem en de rollen losser afstellen. Probleem met de stroomvoorziening. Controleer of de aan/uit schakelaar op "aan" staat. Slechte draadaanvoer. De mantel die de draad leidt is vies of bescha- digd. Reinigen of vervangen. Drukrol zit te los. Draai de rol strakker aan. De rem van de draadspoel is te strak afgesteld. Stel de rem losser af. Geen lasstroom. Stopcontact en stekker zijn niet correct aanges- loten. Controleer de aansluiting van de stekker en kijk of het stopcontact gevoed wordt. Slechte aarding. Controleer de massa kabel (aansluiting en staat van de klem). Vermogensschakelaar werkt niet. Controleer de trekker van de toorts. De draad blokkeert na de rollers. De mantel die de draad leidt is geplet. Controleer de mantel en de toorts. De draad blokkeert in de toorts. Vervangen of schoonmaken. Geen capillaire buis. Controleer de aanwezigheid van de capil- laire buis. De snelheid van de draadaanvoer is te hoog. Verlaag de draadaanvoer.60

De lasrups is poreus. De gastoevoer is te laag. Pas de gastoevoer aan (15 tot 20 liter per minuut) Reinigen van het basismetaal. Gases is leeg. Vervangen De kwaliteit van het gas is onvoldoende. Vervangen Luchtstroom of invloed wind. Voorkom tocht, scherm het lasgebied goed af. Gasbuis is vies. Maak de gasbuis schoon of vervang deze. Slechte draadkwaliteit. Gebruik een lasdraad dat geschikt is voor MIG-MAG lassen. Het te lassen oppervlak is van slechte kwaliteit (roest, enz....) Het werkstuk schoonmaken voor het lassen. Zeer grote vonkdelen. Boogspanning is te laag of te hoog. Lasinstellingen controleren. Slechte aarding. Controleer en plaats de aardklem zo dicht mogelijk bij de las-zone. Beschermgas is onvoldoende. Pas de gastoevoer aan Geen gas aan de uitgang van de toorts. Probleem met de gasaansluiting. Controleer of de gasaansluiting aan de kant van de motor correct aangesloten is. Controleer de elektroklep.61

GARANTIE De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon). De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof). In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met: - Een gedateerd aankoopbewijs (betaalbewijs, factuur ...). - Een beschrijving van de storing. GARANZIA La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera). La garanzia non copre:

Let op! Lees aandachtig de handleiding.

Stroombron met UPS technologie, levert gelijkstroom.

Stroombron met UPS technologie, levert gelijkstroom.

Dit klasse A apparaat voldoet aan de EN60974-1 en EN60971-10 normen.

Het apparaat voldoet aan de norm EN 60974-5.

Geschikt voor het lassen in een ruimte met verhoogd risico op elektrische schokken. De voedingsbron zelf moet echter niet in dergelijke ruimte worden geplaatst.

Beschermd tegen de toegang tot gevaarlijke delen van vaste lichamen met een diameter >12,5 mm (gelijk aan de vinger van de hand) en tegen verticale waterdruppels.

Bescherming tegen toegang tot gevaarlijke delen van vaste stoffen met een diameter >12,5 mm en bescherming tegen regen op 60° van de verticaal.

Inschakelduur volgens de norm EN60974-1 (10 minuten – 40°C).

Driefasen elektrische voeding 50Hz of 60Hz.

Nominale voedingsspanning

Maximale nominale voedingsstroom (effectieve waarde)

Maximale effectieve voedingsstroom

Apparaat in overeenstemming met de Europese richtlijnen. De verklaring van overeenstemming is te downloaden op onze website (adres vermeld op de omslag).

EAC (Euraziatische Economische Gemeenschap) merkteken van overeenstemming

Materiaal conform aan de Britse eisen. De Britse verklaring van overeen- komt is beschikbaar op onze website (zie omslagpagina).

Afzonderlijke inzameling vereist volgens de Europese richtlijn 2012/19/UE. Gooi het apparaat niet bij het huishoudelijk afval !

Product recyclebaar, niet bij het huishoudelijk afval gooien

Dit materiaal voldoet aan de Marokkaanse normen. De verklaring Cم (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag).

Informatie over de temperatuur (thermische beveiliging)
