Staubsaugertyp	Rückenstaubsauger
Marke	Kärcher
Modell	BVL 31 Bp
Stromversorgung	Lithium-Ionen-Akku 36 V (nicht im Lieferumfang)
Nennleistung	350 W
Behälterkapazität	3 L
Maximale Luftfördermenge	35,4 l/s
Maximaler Unterdruck	18,9 kPa (189 mbar)
Laufzeit (Normalbetrieb)	16 bis 41 min je nach Akku
Laufzeit (Eco-Modus)	26 bis 73 min je nach Akku
Betriebsgewicht	5,0 kg
Abmessungen (L x B x H)	220 x 320 x 390 mm
Schlauchdurchmesser	35 mm
Schlauchlänge	1,0 m
Schallpegel	65 dB(A)
Filterung	Motorschutzfilter + Filzbeutel; HEPA-Filter optional
Anwendung	Professionell (Hotels, Schulen, Krankenhäuser, usw.)
Eco-Modus	Ja, dedizierte Taste
Mitgeliefertes Zubehör	Bodendüse, Teleskoprohr, Fugendüse, Tragegurte, Gürtel
Schutzklasse	III
Wartung	Austausch Filterbeutel, Motorschutzfilter; HEPA 1x/Jahr
Sicherheit	Automatische Abschaltung bei Überhitzung, Motorschutz
Garantie	Gemäß den länderspezifischen Bedingungen

Häufig gestellte Fragen - BVL 31 Bp Kärcher

Wie wechsle ich den Filzfilterbeutel?

Entriegeln und entfernen Sie den Schmutzbehälter. Entnehmen Sie den alten Filzfilterbeutel. Legen Sie einen neuen Filzfilterbeutel ein, indem Sie die Gummilippe über die Saugstutzen (Innenseite) ziehen. Setzen Sie den Schmutzbehälter wieder ein und verriegeln Sie ihn.

Wie aktiviere ich den Eco-Modus?

Drücken Sie die Eco-Taste am Bedienteil. Der Eco-Modus reduziert die Saugleistung, um den Akku zu schonen. Zum Deaktivieren drücken Sie erneut.

Welchen Akku kann ich verwenden?

Verwenden Sie ausschließlich Original-Kärcher-Akkublöcke, z. B. Battery Power 36/25, 36/50, Battery Power+ 36/60 oder 36/75. Keine nicht wiederaufladbaren Batterien verwenden.

Wie oft muss der HEPA-Filter ausgetauscht werden?

Der HEPA-Filter (Sonderzubehör) sollte einmal jährlich gewechselt werden. Entfernen Sie den Schmutzbehälter, drehen Sie den Saugkopf um 180°, entriegeln und entnehmen Sie den alten Filter, setzen Sie den neuen ein.

Warum sinkt die Saugleistung?

Prüfen Sie, ob der Filzfilterbeutel voll oder verstopft ist, und ersetzen Sie ihn. Stellen Sie sicher, dass der Schmutzbehälter richtig positioniert und verriegelt ist. Stellen Sie ggf. den Verriegelungsriemen ein. Reinigen oder ersetzen Sie den Motorschutzfilter.

Der Staubsauger stoppt während des Betriebs, was tun?

Dies kann durch eine Motorüberhitzung (Thermoschutz) verursacht werden. Wechseln Sie den Filzfilterbeutel und den Motorschutzfilter und prüfen Sie auf Verstopfungen. Nach dem Abkühlen schalten Sie das Gerät wieder ein.

Kann ich Flüssigkeiten saugen?

Nein, dieser Staubsauger ist nur für die Trockenreinigung von Böden und Wandflächen ausgelegt. Saugen Sie keine Flüssigkeiten.

Wie stelle ich die Tragegurte und Gürtel ein?

Legen Sie das Gerät auf den Rücken. Schließen Sie den Hüftgurt und stellen Sie ihn ein. Machen Sie dasselbe mit dem Brustgurt (höhenverstellbar). Ziehen Sie an den Gurten der Tragegurte für eine optimale Passform.

Wo finde ich Zubehör und Ersatzteile?

Verwenden Sie ausschließlich Original-Kärcher-Zubehör und -Ersatzteile. Besuchen Sie www.kaercher.com oder wenden Sie sich an Ihren Händler. Die Referenzen für Akkublöcke und Ladegeräte finden Sie in der Anleitung.

Wie lagere ich das Gerät?

Leeren Sie nach dem Gebrauch den Schmutzbehälter, reinigen Sie das Gerät mit einem feuchten Tuch. Ziehen Sie das Teleskoprohr ein. Lagern Sie es an einem trockenen Ort oder hängend am Griff. Entnehmen Sie den Akku, um eine Tiefentladung zu vermeiden.

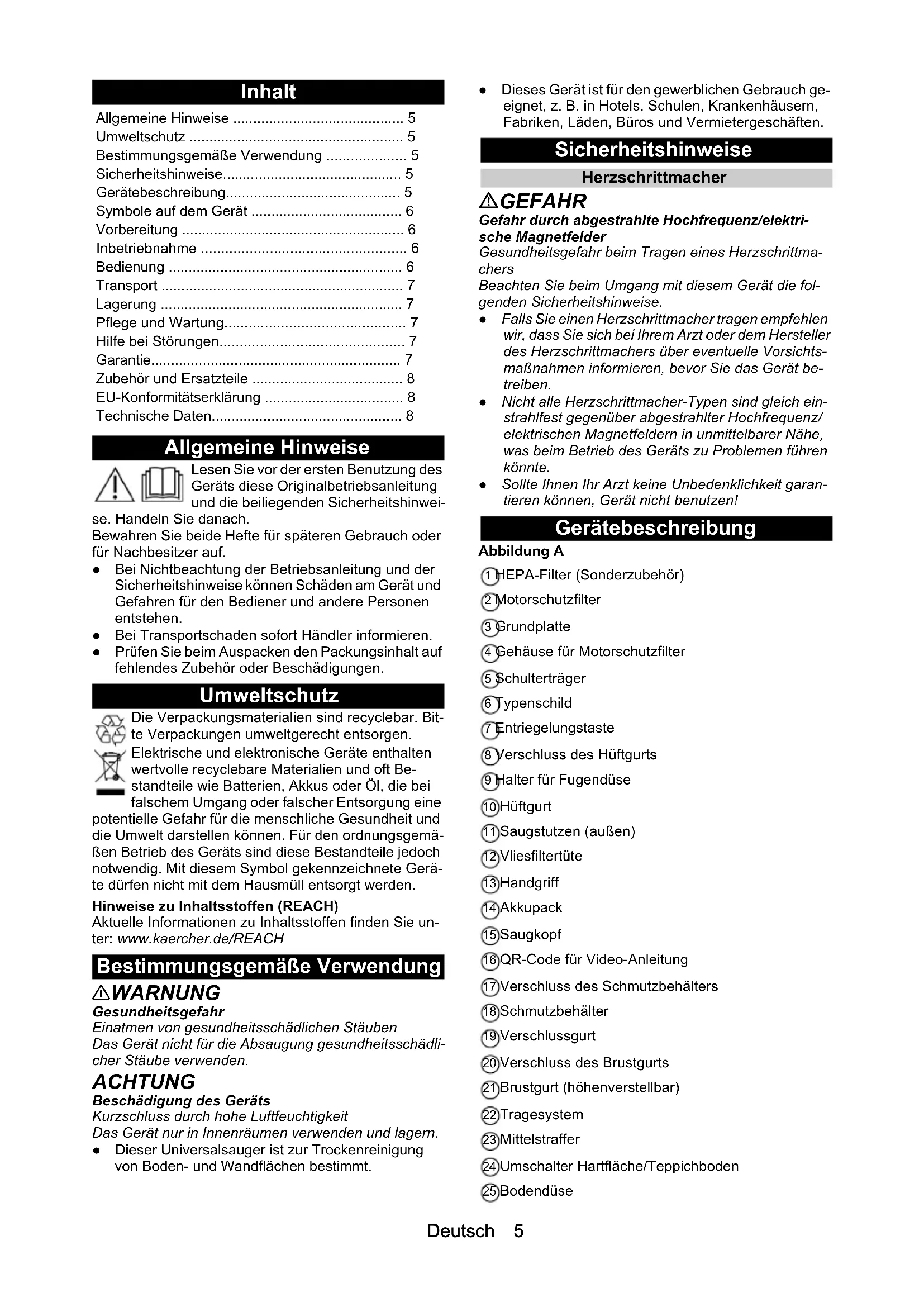

BEDIENUNGSANLEITUNG BVL 31 Bp Kärcher

Allgemeine Hinweise 5

Umweltschutz 5

Bestimmungsgemäße Verwendung 5

Sicherheitshinweise.... 5

Gerätebeschreibung.... 5

Symbole auf dem Gerät 6

Vorbereitung 6

Inbetriebnahme 6

Bedienung 6

Transport 7

Lagerung 7

Pflege und Wartung.... 7

Hilfe bei Störungen.... 7

Garantie....7

Zubehör und Ersatzteile 8

EU-Konformitätserklärung 8

Technische Daten....8

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinwei-

se. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

- Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.

- Bei Transportschaden sofort Händler informieren.

- Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Bestimmungsgemäße Verwendung

⚠️WARNUNG

Gesundheitsgefahr

Einatmen von gesundheitsschädlichen Stäuben Das Gerät nicht für die Absaugung gesundheitsschädlicher Stäube verwenden.

ACHTUNG

Beschädigung des Geräts

Kurzschluss durch hohe Luftfeuchtigkeit

Das Gerät nur in Innenräumen verwenden und lagern.

- Dieser Universalsauger ist zur Trockenreinigung von Boden- und Wandflächen bestimmt.

- Dieses Gerät ist für den gewerblichen Gebrauch geeignet, z. B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften.

Sicherheitshinweise

Herzschrittmacher

⚠️GEFAHR

Gefahr durch abgestrahlte Hochfrequenz/elektrische Magnetfelder

Gesundheitsgefahr beim Tragen eines Herzschrittmachers

Beachten Sie beim Umgang mit diesem Gerät die folgenden Sicherheitshinweise.

• Falls Sie einen Herzschrittmacher tragen empfehlen wir, dass Sie sich bei Ihrem Arzt oder dem Hersteller des Herzschrittmachers über eventuelle Vorsichtsmaßnahmen informieren, bevor Sie das Gerät betreiben.
• Nicht alle Herzschrittmacher-Typen sind gleich einstrahlfest gegenüber abgestrahlter Hochfrequenz/elektrischen Magnetfeldern in unmittelbarer Nähe, was beim Betrieb des Geräts zu Problemen führen könnte.
• Sollte Ihnen Ihr Arzt keine Unbedenklichkeit garantieren können, Gerät nicht benutzen!

Gerätebeschreibung

Abbildung A

① HEPA-Filter (Sonderzubehör)
② Motorschutzfilter
③ Grundplatte
④ Gehäuse für Motorschutzfilter
⑤ Schulterträger
⑥ Typenschild
7 Entriegelungstaste
⑧ Verschluss des Hüftgurts
⑨ Halter für Fugendüse
⑩ Hüftgurt
⑪ Saugstutzen (außen)
12 Vliesfiltertüte
⑬Handgriff
14 Akkupack
15 Saugkopf
⑯QR-Code für Video-Anleitung
⑰Verschluss des Schmutzbehälters
18 Schmutzbehälter
19 Verschlussgurt
20 Verschluss des Brustgurts
21Brustgurt (höhenverstellbar)
22 Tragesystem
23 Mittelstraffer
24 Umschalter Hartfläche/Teppichboden
25 Bodendüse

26 Teleskopsaugrohr
27 Eco-Taste (Energiesparmodus)
28 Ladekontrollanzeige
29 Hauptschalter
③0 Bedienteil
③1 Saugkraftregler
③2 Krümmer
33 Saugschlauch

Farbkennzeichnung

• Bedienelemente für den Reinigungsprozess sind gelb.
• Bedienelemente für die Wartung und den Service sind hellgrau.

Symbole auf dem Gerät

Saugschlauchanschluss für Rechtshänder

Saugschlauchanschluss für Linkshänder

QR-Code für Video-Anleitung

Vorbereitung

1. Gerät auspacken und Zubehör montieren. Abbildung B

Inbetriebnahme

Vliesfiltertüte einsetzen

Hinweis

Gerät nicht ohne Vliesfiltertüte benutzen.

1. Schmutzbehälter entriegeln und abnehmen. Abbildung 1
2. Vliesfiltertüte mit Gummiflansch über den Saugstutzen (innen) ziehen. Abbildung 2
3. Schmutzbehälter einsetzen und verriegeln. Abbildung 3

Akkupack einsetzen

1. Akkupack in Akkuhalter einschieben und einrasten.

Hüftgurt, Brustgurt und Schulterträger einstellen

1. Gerät auf den Rücken setzen.
2. Verschluss des Hüftgurts einrasten und Hüftgurt einstellen.

Abbildung C

1. Verschluss des Brustgurts einrasten und Brustgurt (höhenverstellbar) einstellen. Gerät durch Ziehen an den Mittelstraffern an den Körper anpassen. Abbildung D

Akkupack aufladen

Hinweis

Betriebsanleitung des Ladegerätherstellers lesen und insbesondere die Sicherheitshinweise beachten!

Hinweis

Betriebsanleitung des Akkupackherstellers lesen und insbesondere die Sicherheitshinweise beachten!

Hinweis

Der Akkupack ist bei Auslieferung teilgeladen. Vor Inbetriebnahme und bei Bedarf aufladen.

Hinweis

Das Laden des Akkupacks kann nur in entnommenem Zustand erfolgen.

1. Entriegelungstaste drücken und Akkupack entnehmen.
2. Akkupack gemäß den Betriebsanleitungen des Ladegerätherstellers und des Akkupackherstellers aufladen.

Bedienung

ACHTUNG

Gefahr durch technischen Defekt

Beschädigungsgefahr des Geräts

Stellen Sie den Motor bei nachlassender Saugleistung sofort ab.

Schmutzbehälter ausrichten

1. Schmutzbehälter so ausrichten, dass der Saugschlauch bei aufgesetztem Tragesystem auf der Arbeitsseite herauskommt (Rechts-/Linkshänder Bedienung). Das jeweilige Symbol ist dann auf der Frontseite zu sehen.

Abbildung E

Gerät einschalten

1. Gerät am Hauptschalter einschalten.

Eco-Modus

Eco-Modus (Energiesparmodus): Das Gerät arbeitet mit reduzierter Saugleistung. Die Akkulaufzeit verlängert sich.

1. Eco-Modus einschalten: Eco-Taste betätigen.
2. Eco-Modus ausschalten: Eco-Taste wiederholt betätigen.

Hinweis

Für optimales Saugergebnis:

• bei Teppichböden Eco-Modus deaktivieren.
• Hartflächen mit oder ohne ECO-Modus absaugen.

Saugkraft einstellen

1. Saugkraft am Saugkraftregler regulieren.

Reinigungsbetrieb

1. Umschalter der Bodendüse auf Hartfläche oder Teppichboden stellen.
2. Reinigung durchführen.

Gerät ausschalten

1. Gerät am Hauptschalter ausschalten.

Nach jedem Betrieb

1. Schmutzbehälter entleeren.
2. Gerät und Zubehör nach Gebrauch mit einem feuchten Tuch reinigen.

Gerät aufbewahren

1. Teleskopsaugrohr einschieben.
2. Gerät in einem trockenen Raum abstellen oder am Handgriff aufhängen und vor unbefugter Benutzung sichern.

Transport

⚠ VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts.

1. Gerät beim Transport in Fahrzeugen nach den jeweils geltenden Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr!

Das Gerät kann auf geneigten Flächen kippen. Beachten Sie bei der Lagerung das Gewicht des Geräts.

Das Gerät darf nur in Innenräumen gelagert werden.

1. Entriegelungstaste drücken und Akkupack entnehmen, um eine Entladung zu vermeiden.

Pflege und Wartung

⚠ GEFAHR

Gefahr eines Stromschlags

Verletzungen durch Berühren von stromführenden Teilen

Schalten Sie das Gerät aus.

Entnehmen Sie den Akkupack.

Vliesfiltertüte wechseln

1. Schmutzbehälter entriegeln und abnehmen. Abbildung 1
2. Vliesfiltertüte entfernen.
3. Neue Vliesfiltertüte mit Gummiflansch über den Saugstutzen (innen) ziehen. Abbildung 2
4. Schmutzbehälter einsetzen und verriegeln. Abbildung 3

HEPA-Filter austauschen

HEPA-Filter (Sonderzubehör): 1x jährlich wechseln

1. Schmutzbehälter entriegeln und abnehmen.
2. Saugkopf um 180° drehen.
3. HEPA-Filter (Sonderzubehör) entriegeln und abnehmen.
4. Neuen HEPA-Filter (Sonderzubehör) einsetzen und einrasten.
5. Saugkopf um 180° drehen.
6. Schmutzbehälter einsetzen und verriegeln.

Motorschutzfilter austauschen

1. Schmutzbehälter entriegeln und abnehmen.
2. Saugkopf um 180° drehen.
3. Gegebenenfalls HEPA-Filter (Sonderzubehör) entriegeln und abnehmen.
4. Motorschutzfilter entnehmen.
5. Neuen Motorschutzfilter einsetzen.
6. Gegebenenfalls HEPA-Filter (Sonderzubehör) einsetzen und einrasten.
7. Saugkopf um 180° drehen.
8. Schmutzbehälter einsetzen und verriegeln.

Verschlussgurt nachstellen

1. Schmutzbehälter entriegeln und abnehmen.
2. Verschlussgurt nachstellen, damit der Schmutzbehälter dicht am Saugkopf anliegt.
3. Schmutzbehälter einsetzen und verriegeln.

Abbildung F

Hilfe bei Störungen

⚠ GEFAHR

Gefahr eines Stromschlags

Verletzungen durch Berühren von stromführenden Teilen

Schalten Sie das Gerät aus.

Entnehmen Sie den Akkupack.

Hinweis

Tritt eine Störung (z. B. Filterbruch) auf, muss das Gerät sofort abgeschaltet werden. Vor erneuter Inbetriebnahme muss die Störung beseitigt werden.

Gerät schaltet während des Betriebs ab

Motor-Thermoprotektor hat angesprochen

1. Vliesfiltertüte wechseln.
2. Motorschutzfilter austauschen.
3. Alle Teile auf Verstopfungen kontrollieren.
4. Gerät wieder einschalten.

Saugkraft lässt nach

1. Vliesfiltertüte wechseln.
2. Schmutzbehälter richtig aufsetzen/verriegeln, gegebenenfalls Verschlussgurt nachstellen.

Staubaustritt beim Saugen

1. Defekte Vliesfiltertüte wechseln.
2. Sitz der Vliesfiltertüte kontrollieren.
3. Schmutzbehälter richtig aufsetzen/verriegeln, gegebenenfalls Verschlussgurt nachstellen.
4. Motorschutzfilter richtig einsetzen.

Keine oder ungenügende Saugleistung

1. Verstopfungen aus Saugdüse, Saugrohr oder Saugschlauch entfernen.
2. Defekten Saugschlauch austauschen.
3. Vliesfiltertüte wechseln.
4. Schmutzbehälter richtig aufsetzen/verriegeln, gegebenenfalls Verschlussgurt nachstellen.
5. Motorschutzfilter austauschen.

Gerät läuft nicht

1. Gerät einschalten.
2. Überhitzte Platine abkühlen lassen.
3. Akkupack aufladen.
4. Akkupack einsetzen.

Kundendienst

Kann die Störung nicht behoben werden, muss das Gerät vom Kundendienst überprüft werden.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden-dienststelle.

(Adresse siehe Rückseite)

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Ersatzteilliste

Nur KÄRCHER Original-Akkupacks verwenden, keine nicht-wiederaufladbaren Batterien.

Bezeichnung Bestellnummer, Ersatzteil	Artikelnummer, unverpackt
Akkupack Battery Power+ 36/75	2.445-043.0 6.445-059.0
Akkupack Battery Power+ 36/60	2.042-022.0 6.445-085.0
Akkupack Battery Power 36/50	2.445-031.0 6.445-039.0
Akkupack Battery Power 36/25	2.445-030.0 6.445-038.0
Schnellladegerät Battery Power+ 36/60 (EU)	2.445-045.0 6.445-063.0
Schnellladegerät Battery Power+ 36/60 (GB)	2.445-047.0 6.445-065.0
Schnellladegerät Battery Power+ 36/60 (AU)	2.445-051.0 6.445-069.0

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Trockensauger

Typ: 1.394-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

Angewandte harmonisierte Normen

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60312-1: 2017

EN 60335-1

EN 60335-2-69

EN 62233: 2008

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

H. Jenner

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

		BVL 3/1 Bp (Pack)
Elektrischer Anschluss
Nennspannung Akkupack V 36 DC
Schutzklasse III	III
Nennleistung W 350
Maximale Leistung W 350
Leistungsdaten Gerät
Behälterinhalt I 3
Luftmenge (max.) I/s 35,4
Unterdruck (max.)	kPa (mbar)	18,9 (189)
Betriebszeit bei voller Akkuladung - Akkupack Battery Power 36/25	Minuten	16/Eco: 26
Betriebszeit bei voller Akkuladung - Akkupack Battery Power 36/50	Minuten	31/Eco: 52
Betriebszeit bei voller Akkuladung - Akkupack Battery Power+ 36/60	Minuten	33/Eco: 55
Betriebszeit bei voller Akkuladung - Akkupack Battery Power+ 36/75	Minuten	41/Eco: 73
Maße und Gewichte
Typisches Betriebsgewicht	kg	5,0
Länge x Breite x Höhe	mm	220 x 320 x 390
Durchmesser Saugschlauch	mm	35
Länge Saugschlauch	m	1,0
Umgebungsbedingungen
Umgebungstemperatur	°C	0/+40
Ermittelte Werte gemäß EN 60335-2-69
Schalldruckpegel L_pA	dB(A)	65
Unsicherheit K_pA	dB(A)	2
Hand-Arm-Vibrationswert	m/s^2	<2,5
Unsicherheit K	m/s^2	0,2

Technische Änderungen vorbehalten.

Contents

General notes....9

Technische gegevens.... 25

Beschermingsklasse III

Nominaal vermogen W 350

Maximaal vermogen W 350

Relevante EU-direktiver

Relevantne EU direktive

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
