| Produkttyp | Elektronischer Durchlauferhitzer |
| Marke | Bosch |
| Modell | TR7000R |
| Kategorie | Heizung |
| Nennleistung | 18/21 kW oder 24/27 kW (je nach Variante) |
| Nennspannung | 400 V |
| Absicherung | 32 A (18/21 kW) oder 40 A (24/27 kW) |
| Mindestkabelquerschnitt | 4 mm² (18/21 kW) oder 6 mm² (24/27 kW) |
| Warmwasserdurchfluss (ΔT 12°C bis 38°C, ohne Begrenzer) | 9,8 bis 14,6 l/min je nach Leistung |
| Einschaltdurchfluss | 2,5 l/min |
| Fließdruck beim Einschalten | 0,04 MPa (0,4 bar) |
| Maximaler Nenndruck | 1,0 MPa (10 bar) |
| Maximale Eingangstemperatur | 55 °C |
| Minimaler spezifischer elektrischer Widerstand des Wassers (bei 15 °C) | 1300 Ω·cm |
| Energieeffizienzklasse | AAAA |
| Zapfprofil | S |
| Jährlicher Energieverbrauch | 477 bis 479 kWh |
| Schallleistungspegel | 15 dB |
| Energieeffizienz der Warmwasserbereitung | 39 % |
| Solarfunktion | Ja (mit thermostatischem Vormischer, maximale Eingangstemperatur 55 °C) |
| Einstellbarer Temperaturbegrenzer | 53 °C (Standard) |
| Sonderzubehör | Vorrangschalter BZ 45L21, Montageset BZ 45K23, Thermostatischer Vormischer |
| Sicherheit | Sicherheitsabschaltung bei Übertemperatur, IP-Schutzart ? |
| Installation | Nur durch qualifizierten Fachmann, Wasser- und Elektroanschluss, Spülung erforderlich |
| Wartung | Keine Dampfreiniger oder aggressiven Reinigungsmittel verwenden; keine regelmäßige Wartung erforderlich |
Häufig gestellte Fragen - TR7000R BOSCH
Benutzerfragen zu TR7000R BOSCH
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Heizung kostenlos im PDF-Format! Finden Sie Ihr Handbuch TR7000R - BOSCH und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TR7000R von der Marke BOSCH.

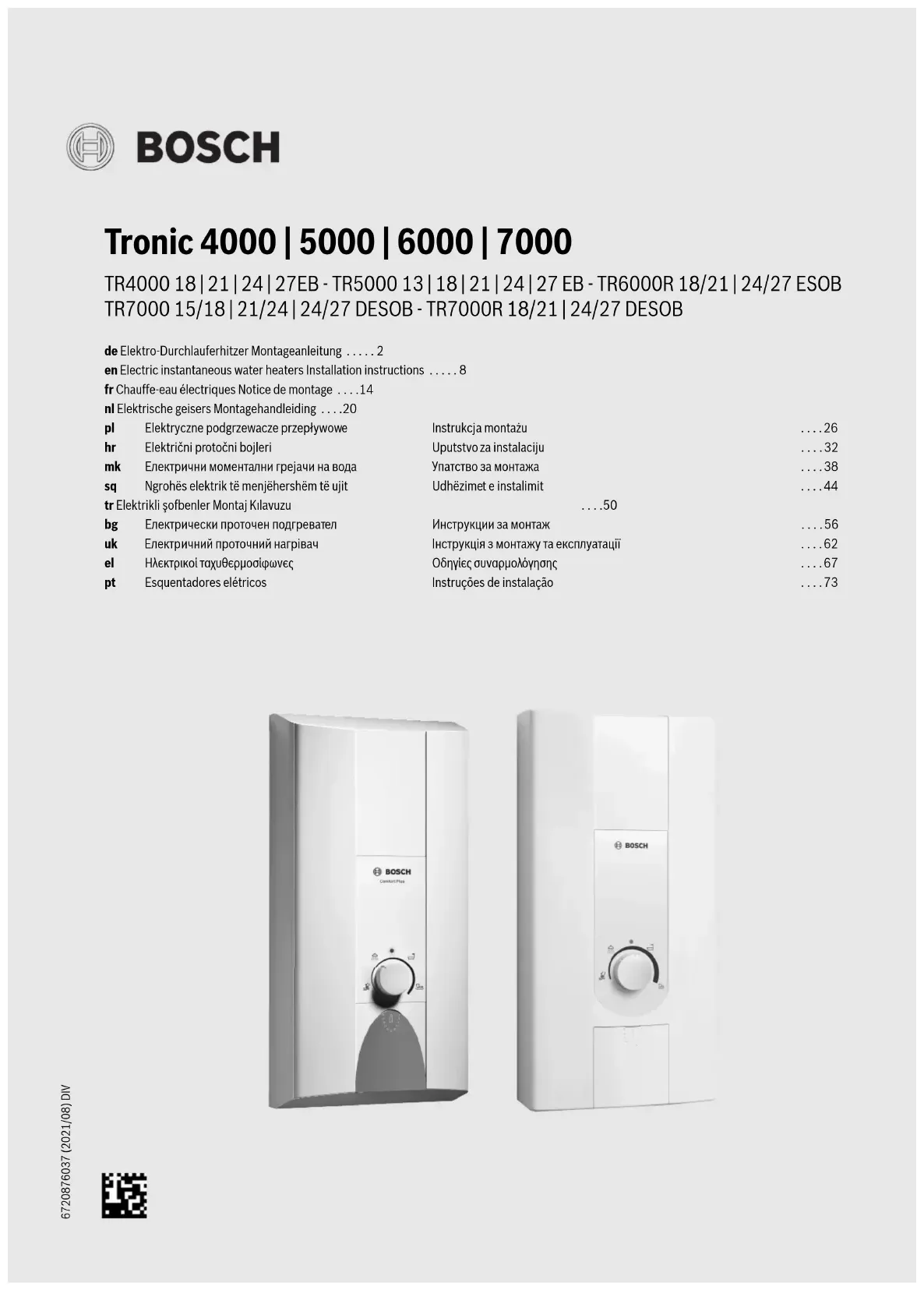

BEDIENUNGSANLEITUNG TR7000R BOSCH
de Elektro-Durchlauferhitzer Montageanleitung ..... 2
en Electric instantaneous water heaters Installation instructions ..... 8
Inhaltsverzeichnis 1 Sicherheitshinweise
1 Sicherheitshinweise .... 2
2 Montageanleitung ....4
2.1 Montage .... 4
3 Technische Daten....5
3.1 Solarbetrieb....6
4 Sonderzubehör....7
5 Umweltschutz/Entsorgung....7
6 Datenschutzhinweise ....7
Dieses Gerät ist nur für den Hausgebrauch und ähnliche Zwecke bestimmt.
Die Montageanleitung bitte sorgfältig durchlesen, danach handeln und aufbewahren! Bei Weitergabe des Gerätes diese Montageanleitung beilegen.
- Das Gerät nur von einem Fachmann anschließen und in Betrieb nehmen lassen.
- Das Gerät wie in Text und Bild beschrieben montieren und bedienen. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
- Beiliegende Wasseranschlussstutzen unbedingt verwenden und wie im Beiblatt angegeben montieren. Sicherstellen, dass im Kaltwasserzulauf ein Rückschlagventil eingebaut wird.
- Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2 000 m über dem Meeresspiegel bestimmt.
- Das Gerät nur in einem frostfreien Raum installieren und lagern (Restwasser).

WARNUNG
Stromschlaggefahr!
Schalten Sie im Fehlerfall sofort die Netzspannung ab!
Vor dem Öffnen des Gerätes die Stromzufuhr zum Gerät unterbrechen.
Bei einer Undichtigkeit am Gerät sofort die Kaltwasserleitung schließen.
Diese Installationsanleitung richtet sich an Fachleute für Wasserinstallationen, Heizungs- und Elektrotechnik. Die Anweisungen in allen Anleitungen müssen eingehalten werden. Bei Nichtbeachten können Sachschäden und Personenschäden bis hin zur Lebensgefahr entstehen.
▶ Installationsanleitungen (Wärmeerzeuger, Heizungsregler, usw.) vor der Installation lesen.
▶ Sicherheits- und Warnhinweise beachten ( kapitel 2).
▶ Nationale und regionale Vorschriften, technische Regeln und Richtlinien beachten.
• Die gesetzlichen Vorschriften des jeweili-gen Landes, des örtlichen Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes müssen eingehalten werden.
- Der Durchlauferhitzer ist ein Gerät der Schutzklasse I und muss an den Schutzleiter angeschlossen werden.
- Vorsicht: Geerdete Wasserleitungen können das Vorhandensein eines Schutzleiters vortäuschen.
- Das Gerät muss dauerhaft an festverlegte Leitungen angeschlossen werden. Der Leitungsquerschnitt muss der zu installierenden Leistung entsprechen.
- Zur Erfüllung der einschlägigen Sicherheitsvorschriften muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein (→ kapitel 3). Die Kontaktöffnung muss mindestens 3 mm betragen.
- Überprüfen Sie, ob der Wassereingangsdruck, maximum und minimum, mit den Herstelleranforderungen übereinstimmt (→ kapitel 3).
- Für die Modelle TR 4000, TR 5000 und TR 5000R darf der Kaltwasser Zulauf nicht von anderen Warm-Wasser Systemen erfolgen.
- Für die Modelle TR 6000R, TR 7000R und TR 7000 darf die Zulauftemperatur 55 °C nicht übersteigen.
- Das Gerät ist nur für den geschlossenen (druckfesten) Betrieb geeignet.
- Entsprechend der europäischen Norm EN60335-2-35:2016 müssen Durchlauferhitzer, die für Duschanwendungen eingesetzt werden, auf 55 °C begrenzt sein.
- Armaturen müssen für den Betrieb mit geschlossenen (druckfesten) Durchlauferhitzern zugelassen sein.
- Der spezifische Wasserwiderstand darf nicht unter 1 300 Ωcm liegen. Den Wasserwiderstand beim örtlichen Wasserversorger erfragen.
- Das Gerät ist für den Anschluss an DVGW-geprüfte Kunststoffrohre geeignet.
- Das elektrische Anschlusskabel vor der Montage spannungslos machen und die Wasserzuleitung absperren!
- Den Elektroanschluss erst nach dem Wasseranschluss durchführen.
- In der Rückwand nur die Öffnungen herstellen, die für die Montage benötigt werden. Bei erneuter Montage müssen die unbenutzten Öffnungen wasserdicht verschlossen werden.
- Spannungsführende Teile dürfen nach der Montage nicht mehr berührbar sein.
- Keine Scheuermittel oder anlösende Reinigungsmittel verwenden.
- Keinen Dampfreiniger benutzen.
Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke
Zur Vermeidung von Gefährdungen durch elektrische Geräte gelten entsprechend EN 60335-2-35 folgende Vorgaben:
„Dieses Gerät kann von Kindern ab 3 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.“
„Wenn die Netzanschlussleitung beschädigt wird, muss sie durch den Hersteller oder seinen Kunden-dienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.“
2 M o n t a g e
- Montieren Sie das Gerät wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.
2.1 Montage
Auspacken/Haube abnehmen (Bild 1)
- Gerät auspacken und auf Transportschäden kontrollieren. Liegt ein Schaden vor, Gerät nicht anschließen.
- Lieferumfang kontrollieren: Gerät, Montagesatz mit Beiblatt, Montageanleitung, Gebrauchsanleitung.
- Verpackung und Altgerät umweltgerecht entsorgen.
- Beim Abnehmen der Haube Typ oder Typ beachten: Die Haube Typ ^A ist durch einen zentralen Verschluss hinter der Serviceklappe fixiert. Die Haube Typ ^B ist durch 2 Schrauben an der Haubenunterseite befestigt.
Montagevorbereitung (Bild 2)
Wichtig: Nur den beiliegenden Montagesatz verwenden. Die mitgelieferten Wasseranschlussstutzen müssen unbedingt eingebaut werden!
- Wasserzuleitung absperren. Der elektrische Anschluss (Anschlusskabel) muss spannungsfrei sein. Sicherungen herausdrehen oder ausschalten.
• Die Wasseranschlussstutzen nach der Anleitung auf dem Beiblatt montieren. - Die Anschlussleitung kann wahlweise oben (X) oder unten (Y) eingeführt werden.
• Die Rückwand muss an der vorgesehenen Stelle auf dem Kaltwasserstutzen aufliegen (8.).
Wandmontage (Bild 3)
- Die Tülle muss das Anschlusskabel eng umschließen. Wird sie bei der Montage beschädigt, müssen die Löcher wasserdicht verschlossen werden.
- Die Netzanschlussklemme kann oben (X) oder unten (Y) montiert werden. Die Ummantelung des Anschlusskabels muss mindestens 40 mm in das Gerät hineinragen.
- Der Wandabstand ist variabel. So können Unebenheiten der Wand ausgeglichen werden. Bei einem Wandabstand von 8–16 mm die Distanzhalter einsetzen und die Verlängerung montieren (3.-5.).
- Das Gerät muss fest an der Wand montiert werden. Befestigen Sie es gegebenenfalls an den unteren Stellschrauben (6.).
Wasseranschluss (Bild 4)
- Den Wasseranschluss vornehmen, anschließend die Kaltwasserzuleitung öffnen.
- Das Gerät muss entlüftet werden. Dazu Warmwasserhahn ganz öffnen und das Gerät 1 Minute lang spülen.
Elektroanschluss/Montage (Bild 5)
Begrenzung der Auslauftemperatur auf 53 °C.
a h WARNUNG e i t u n g
Stromschlaggefahr!
Wie Sie den Temperaturbegrenzungsschalter positionieren,
▶ Vor dem Öffnen des Gerätes die Stromzufuhr zum Gerät unterbrechen.
▶ Entfernen Sie die Gerätehaube.
▶ Bewegen Sie den Temperaturbegrenzungsschalter auf die 53°C position (→ Fig. 9).
- Nur bei Geräten mit Leistungsumschaltung: Vor Anschluss der Leitungen an die Netzanschlussklemme die Leistung mit dem Leistungsumschalter einstellen: nominale Leistung links, reduzierte Leistung rechts (1.) und die eingestellte Leistung am Typenschild markieren.
• Die Leitungen an der Netzanschlussklemme festschrauben.
• Sicherheitsbegrenzer einschalten (3.)
• Haube montieren, Typ oder beachten (4.-7.)
Installationshinweis
- Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.
Inbetriebnahme (Bild 6)
Das Gerät stimmt mit IEC 61000-3-12 überein.
Erstinbetriebnahme
- Sicherungen einschalten.
- Temperatur einstellen.
- Startspülung: Warmwasserhahn ganz öffnen und mindestens 1 Minute lang Wasser beziehen. Aus Sicherheitsgründen beginnt das Gerät erst danach mit dem Heizen.
Tipp: Startet das Gerät aufgrund von zu geringem Durchfluss nicht, Perlator, Brausekopf oder Ähnliches zum Starten entfernen und Vorgang wiederholen.
- Erklären Sie dem Benutzer die Bedienung des Gerätes.
Zusatzinformationen (Bild 7)
- Erreicht das Gerät aufgrund von zu geringem Wasser-leitungsdruck in Ihrer Hausinstallation keinen genügen-den Durchfluss, entfernen Sie den Durchflussbegrenzer (1.-3.).
- Vorrangschaltung für die Kombination mit Elektro-Speicherheizgeräten: Für den Betrieb mit Vorrangschaltung ist ein spezielles Lastabwurfrelais BZ 45L21 (Sonderzubehör) erforderlich. Andere, bereits vorhandene Lastabwurfrelais, ausgenommen elektronische Lastabwurfrelais, können Fehlfunktionen aufweisen (Schaltplan).
- Bei Betrieb mit dem Lastabwurfrelais muss die Regelungselektronik kodiert werden. Die Kodiernase auf der Elektronik entfernen (4.).
3 Technische Daten
| - | TR4000 18 EB | TR4000 21 EB | TR4000 24 EB | TR4000 27 EB | ||
| Nennleistung [kW] 18 21 24 27 | ||||||
| Nennspannung [V] 400 400 400 400 | ||||||
| Absicherung [A] 32 32 40 40 | ||||||
| Mindestens Leitungsquerschnitt* [mm | 2] 4 | 4 | 6 | 6 | ||
| Warmwassermenge bei Nennleistungbei Temperaturerhöhung von12 °C auf 38 °C (ohne Durchflussmengenbegrenzer) | [l/min] | 9,8 | 11,6 | 13 | 14,6 | |
| 12 °C auf 38 °C (mit Durchflussmengenbegrenzer) | [l/min] | 6,5 | 7,6 | 8,7 | 9,3 | |
| 12 °C auf 60 °C | [l/min] | 5,3 | 6,2 | 7,1 | 7,9 | |
| Einschaltmenge | [l/min] | 2,5 | 2,5 | 2,5 | 2,5 | |
| Einschaltfließdruck** | [MPa (bar)] | 0,04 | 0,04 | 0,04 | 0,04 | |
| 0,4 | 0,4 | 0,4 | 0,4 | |||
| Einsatzbereich in WässernSpezifischer elektrischer Widerstand bei 15 °C | [Ωcm] | ≥ 1 300 | ≥ 1 300 | ≥ 1 300 | ≥ 1 300 | |
| Nenndruck | [MPa (bar)] | 1,0 (10) | 1,0 (10) | 1,0 (10) | 1,0 (10) | |
| Maximal zulässige Zulauf-Temperatur | [°C] | 20 | 20 | 20 | 20 | |
| Maximale Netzimpedanz am Anschlussort | [Ω] | 0,104 | 0,104 | 0,104 | 0,104 | |
| Energieeffizienzklasse | A | A | A | A | ||
| Lastprofil | S | S | S | S | ||
| Jahresenergieverbrauch | [kWh] | 479 | 477 | 477 | 479 | |
| Täglicher Stromverbrauch | [kWh] | 2,204 | 2,195 | 2,191 | 2,204 | |
| Schallleistungspegel | [dB] | 15 | 15 | 15 | 15 | |
| Warmwasserbereitungs-Energieeffizienz | [%] | 39 | 39 | 39 | 39 |
* In Abhängigkeit von der Verlegeart können auch größere Leitungsquerschnitte erforderlich sein.
| TR500011/13 EB | TR500015/18 EB | TR5000R18/21 EB | TR500021/24 EB | TR500024/27 EBTR5000R24/27 EB | ||
| Nennleistung | [kW] | 11/13 | 15/18 | 18/21 | 21/24 | 24/27 |
| Nennspannung | [V] | 400 | 400 | 400 | 400 | 400 |
| Absicherung | [A] | 25 | 32 | 32 | 40 | 40 |
| Mindestens Leitungsquerschnitt* [mm | 2] | 2,5 | 4 | 4 | 6 | 6 |
| Warmwassermenge bei Nennleistungbei Temperaturerhöhung von12 °C auf 38 °C (ohne Durchflussmengenbegrenzer)12 °C auf 38 °C (mit Durchflussmengenbegrenzer)12 °C auf 60 °C | [l/min][l/min][l/min] | 6,0/7,153,3/3,8 | 8,1/9,86,54,4/5,3 | 9,8/11,67,65,3/6,2 | 11,6/13,08,76,2/7,1 | 13,0/14,69,37,1/7,9 |
| Einschaltmenge | [l/min] | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 |
| Einschaltfließdruck** | [MPa (bar)] | 0,040,4 | 0,040,4 | 0,040,4 | 0,040,4 | 0,040,4 |
| Einsatzbereich in WässernSpezifischer elektrischer Widerstand bei 15 °C | [Ωcm] | ≥ 1 300 | ≥ 1 300 | ≥ 1 300 | ≥ 1 300 | ≥ 1 300 |
| Nenndruck | [MPa (bar)] | 1,0 (10) | 1,0 (10) | 1,0 (10) | 1,0 (10) | 1,0 (10) |
| Maximal zulässige Zulauf-Temperatur | [°C] | 20 | 20 | 20 | 20 | 20 |
| Maximale Netzimpedanz am Anschlussort | [Ω] | 0,433 | 0,067/0,104 | 0,067/0,104 | 0,067/0,104 | 0,067/0,104 |
| Energieeffizienzklasse | A | A | A | A | A | |
| Lastprofil | XS | S | S | S | S | |
| Jahresenergieverbrauch | [kWh] | 471 | 479 | 477 | 477 | 479 |
| Täglicher Stromverbrauch | [kWh] | 2,160 | 2,204 | 2,195 | 2,191 | 2,204 |
| Schallleistungspegel | [dB] | 15 | 15 | 15 | 15 | 15 |
| Warmwasserbereitungs-Energieeffizienz | [%] | 39- | 39TR700015/18 DESOB | 39TR6000R18/21 ESOBTR7000R18/21 DESOB | 39TR700021/24 DESOB | 39TR700024/27 DESOBTR6000R24/27 ESOBTR7000R24/27 DESOB |
| Nennleistung [kW] 15/18 18/21 21/24 24/27 | ||||||
| Nennspannung [V] 400 400 400 400 | ||||||
| Absicherung [A] 32 32 40 40 | ||||||
| Mindestens Leitungsquerschnitt* [mm | 2] 4 | 4 | 6 | 6 | ||
| Warmwassermenge bei Nennleistungbei Temperaturerhöhung von12 °C auf 38 °C (ohne Durchflussmengenbegrenzer)12 °C auf 38 °C (mit Durchflussmengenbegrenzer)12 °C auf 60 °C | [l/min][l/min][l/min] | 8,1/9,86,54,4/5,3 | 9,8/11,67,65,3/6,2 | 11,6/13,08,76,2/7,1 | 13,0/14,69,37,1/7,9 | |
| Einschaltmenge | [l/min] | 2,5 | 2,5 | 2,5 | 2,5 | |
| Einschaltfließdruck** | [MPa (bar)] | 0,040,4 | 0,040,4 | 0,040,4 | 0,040,4 | |
| Einsatzbereich in WässernSpezifischer elektrischer Widerstand bei 15 °C | [Ωcm] | ≥ 1 300 | ≥ 1 300 | ≥ 1 300 | ≥ 1 300 | |
| Nenndruck | [MPa (bar)] | 1,0 (10) | 1,0 (10) | 1,0 (10) | 1,0 (10) | |
| Maximal zulässige Zulauf-Temperatur | [°C] | 55 | 55 | 55 | 55 | |
| Maximale Netzimpedanz am Anschlussort | [Ω] | 0,067/0,104 | 0,067/0,104 | 0,067/0,104 | 0,067/0,104 | |
| Energieeffizienzklasse | A | A | A | A | ||
| Lastprofil | S | S | S | S | ||
| Jahresenergieverbrauch | [kWh] | 479 | 477 | 477 | 479 | |
| Täglicher Stromverbrauch | [kWh] | 2,204 | 2,195 | 2,191 | 2,204 | |
| Schallleistungspegel | [dB] 15 15 15 15 | |||||
| Warmwasserbereitungs-Energieeffizienz | [%] | 39 | 39 | 39 | 39 | |
** Hierzu kommt noch der Druckabfall an der Mischbatterie.
3.1 Solarbetrieb
Nur für Geräte, die für Solarbetrieb geeignet sind:
Das Gerät erwärmt bereits vorgewärmtes Wasser auf max.
60 °C. Überschreitet der Kaltwasserzulauf die Temperatur von 55 °C, wird das Wasser nicht weiter erwärmt.
Wichtig: Die Kaltwasser-Zulauftemperatur darf nicht höher als 55 °C sein!
Wird die Kaltwasser-Zulauftemperatur von 60 °C überschritten, löst das Gerät eine Sicherheitsabschaltung aus. Deshalb muss in der Hausinstallation ein Thermostatvormischer eingebaut sein, der die Kaltwasser-Zulauftemperatur auf max. 55 °C durch Zumischung von Kalt-wasser begrenzt.
Abmessungen (Bild 8)
4 Sonderzubehör
- Vorrangschalter (Lastabwurfrelais) BZ 45L21 für den Betrieb mit Vorrangschaltung
• Montageset BZ 45K23 für Aufputzinstallation - Nur für Geräte, die für Solarbetrieb geeignet sind:
Thermostatvormischer für den Einbau in die Hausinstallation bei Nutzung von vorgewärmtem Wasser.
5 Umweltschutz/Entsorgung
Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten.
Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein.
Verpackung
Bei der Verpackung sind wir an den länderspezifischen Verwertungssystemen beteiligt, die ein optimales Recycling gewährleisten.
Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Altgerät
Altgeräte enthalten Wertstoffe, die wiederverwertet werden können. Die Baugruppen sind leicht zu trennen. Kunststoffe sind gekennzeichnet. Somit können die verschiedenen Baugruppen sortiert und wiederverwertet oder entsorgt werden.
Elektro- und Elektronik-Altgeräte

Nicht mehr gebrauchsfähige Elektro- oder Elektronikgeräte müssen getrennt gesammelt und einer umweltgerechten Verwertung zugeführt werden (Europäische Richtlinie über Elektro- und Elektronik-Altgeräte).
Nutzen Sie zur Entsorgung von Elektro- oder Elektronik-Altgeräten die länderspezifischen Rückgabe- und Sam-
melsysteme.
Batterien dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in den örtlichen Sammelsystemen entsorgt werden.
Änderungen vorbehalten.
6 Datenschutzhinweise

Wir, die [DE] Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, [AT] Robert Bosch AG, Geschäftsbereich Thermotechnik, Göllnergasse 15-17, 1030 Wien, Österreich verarbeiten Produkt- und
Installationsinformationen, technische Daten und Verbindungsdaten, Kommunikationsdaten, Produktregistrierungsdaten und Daten zur Kundenhistorie zur Bereitstellung der Produktfunktionalität (Art. 6 Abs. 1 S. 1 b DSGVO), zur Erfüllung unserer Produktüberwachungspflicht und aus Produktsicherheitsgründen (Art. 6 Abs. 1 S. 1 f DSGVO), zur Wahrung unserer Rechte im Zusammenhang mit Gewährleistungs- und Produktregistrierungsfragen (Art. 6 Abs. 1 S. 1 f DSGVO), zur Analyse des Vertriebs unserer Produkte sowie zur Bereitstellung von individuellen und produktbezogenen Informationen und Angeboten (Art. 6 Abs. 1 S. 1 f DSGVO). Für die Erbringung von Dienstleistungen wie Vertriebs- und Marketingdienstleistungen, Vertragsmanagement, Zahlungsabwicklung, Programmierung, Datenhosting und Hotline-Services können wir externe Dienstleister und/oder mit Bosch verbundene Unternehmen beauftragen und Daten an diese übertragen. In bestimmten Fällen, jedoch nur, wenn ein angemessener Datenschutz gewährleistet ist, können personenbezogene Daten an Empfänger außerhalb des Europäischen Wirtschaftsraums übermittelt werden. Weitere Informationen werden auf Anfrage bereitgestellt. Sie können sich unter der folgenden Anschrift an unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, DEUTSCHLAND.
Sie haben das Recht, der auf Art. 6 Abs. 1 S. 1 f DSGVO beruhenden Verarbeitung Ihrer personenbezogenen Daten aus Gründen, die sich aus Ihrer besonderen Situation ergeben, oder zu Zwecken der Direktwerbung jederzeit zu widersprechen. Zur Wahrnehmung Ihrer Rechte kontaktieren Sie uns bitte unter [DE] privacy.ttde@bosch.com, [AT]
DPO@bosch.com. Für weitere Informationen folgen Sie bitte dem QR-Code.
3 Technische gegevens
Afgedankte elektrische en elektronische apparaten

Bosch Thermotechnik GmbH
Junkersstrasse 20-24
D-73249 Wernau
