Produkttyp	Services Gateway für Netzwerke (Services Gateway)
Marke	Dell
Modell	PowerConnect J-SRX240 (Regulierungsnummer SRX240)
Modellvarianten	J-SRX240B (512 MB DDR, ohne PoE, ohne Sprache), J-SRX240H (1 GB DDR, ohne PoE, ohne Sprache), J-SRX240H-POE (1 GB DDR, PoE 150W, ohne Sprache), J-SRX240H-P-MGW (1 GB DDR, PoE 150W, integrierte Sprache)
Netzwerk-Ports	16 Gigabit-Ethernet-Ports (ge-0/0/0 bis ge-0/0/15)
Verwaltungs-Ports	1 Konsolenport (RJ-45), 1 Ethernet-Verwaltungsport (auf der Vorderseite?)
Power over Ethernet (PoE)	Auf Modellen J-SRX240H-POE und J-SRX240H-P-MGW: 150 W auf allen 16 Ports
DDR-Speicher	512 MB (J-SRX240B) oder 1 GB (andere Modelle)
Sprachschnittstellen	Auf J-SRX240H-P-MGW: 2 FXS-Ports, 2 FXO-Ports (RJ-11)
Mini-PIM-Steckplätze	2 Steckplätze für Mini-PIM-Module
Tasten und Anzeigen	Powertaste, Reset-Config-Taste, LEDs: ALARM (orange/rot), POWER (grün), STATUS (grün), HA, mPIM
Netzanschluss	Standard-Netzstecker, Erdung mit Schraube 6-32 UNC
Standardkonfiguration	Schnittstelle ge-0/0/0 in Untrust-Zone (DHCP-Client), Schnittstellen ge-0/0/1 bis ge-0/0/15 in Trust-Zone (DHCP-Server, Subnetz 192.168.1.0/24, Gateway-IP 192.168.1.1)
Hauptfunktionen	Sicheres Routing, Firewall, VPN, NAT, Verwaltung über J-Web-Weboberfläche oder CLI
Verwaltung	J-Web-Weboberfläche (http://192.168.1.1), serielle Konsole (9600 8-N-1)
Stromversorgung	Netzstrom, Verwendung eines Überspannungsschutzgeräts empfohlen
Sicherheit	Erdung erforderlich mit 14 AWG-Einzeladerkabel und Kabelöse TV14-6R
Betriebsbedingungen	Standard-Umgebungstemperatur, Erdungs- und Stromversorgungsanweisungen beachten
Gewicht und Abmessungen	Nicht im Handbuch angegeben, siehe Dell-Website

Häufig gestellte Fragen - PowerConnect JSRX240 DELL

Wie schließe ich das Gerät an mein Netzwerk an?

Befolgen Sie die 10 Schritte in der Anleitung: Schließen Sie das Erdungskabel an, stecken Sie das Netzteil ein, verbinden Sie einen Computer mit einem Trust-Port (ge-0/0/1 bis ge-0/0/15) und greifen Sie dann über http://192.168.1.1 auf die J-Web-Oberfläche zu. Konfigurieren Sie die grundlegenden Parameter wie die WAN-IP-Adresse (DHCP oder statisch) und das Root-Passwort und bestätigen Sie dann die Konfiguration.

Wie lautet das Standardpasswort für die J-Web-Oberfläche?

Der Standardbenutzername ist root und das Passwortfeld muss leer gelassen werden. Nach der ersten Anmeldung wird dringend empfohlen, auf der Seite "Initial Setup" ein Root-Passwort festzulegen.

Wie konfiguriere ich das Gerät für die Verwendung einer statischen IP-Adresse meines ISPs?

Deaktivieren Sie im J-Web-Konfigurationsassistenten das Kontrollkästchen 'DHCP auf ge-0/0/0.0 aktivieren', geben Sie die statische IP-Adresse (Format a.b.c.d/xx) in das Feld ge-0/0/0.0 ein, die Adresse des Standard-Gateways und die DNS-Server Ihres ISPs. Übernehmen und bestätigen Sie die Konfiguration.

Was tun, wenn die STATUS-LED nach dem Einschalten nicht grün leuchtet?

Der Bootvorgang kann 5 bis 7 Minuten dauern. Warten Sie, bis die STATUS-LED dauerhaft grün leuchtet. Wenn sie aus bleibt oder rot ist, überprüfen Sie die Stromversorgung, die Netzwerkverbindung und die Kabel. Weitere Informationen finden Sie im Hardware-Handbuch.

Wie schließe ich ein analoges Telefon an das Modell J-SRX240H-P-MGW an?

Verwenden Sie ein RJ-11-Kabel, um das Telefon, Fax oder Modem an einen FXS-Port (FXS1 oder FXS2) des Gateways anzuschließen. Konfigurieren Sie dann in J-Web unter Configure > Convergence Services > Station eine analoge Station, indem Sie die TDM-Schnittstelle als FXS festlegen.

Kann ich die PoE-Stromversorgung für Peripheriegeräte nutzen?

Ja, bei den Modellen J-SRX240H-POE und J-SRX240H-P-MGW liefern die 16 Gigabit-Ethernet-Ports eine PoE-Gesamtleistung von 150 W. Sie können PoE-kompatible Access Points, IP-Kameras oder VoIP-Telefone anschließen.

Wie setze ich die Konfiguration des Geräts auf die Werkseinstellungen zurück?

Drücken Sie die Taste Reset Config auf der Vorderseite. Halten Sie sie etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Die Werkseinstellungen werden wiederhergestellt und das Gerät startet mit den Standardparametern neu.

Was bedeuten die LEDs auf der Vorderseite?

LED POWER (grün): Gerät eingeschaltet. LED STATUS (grün): Normalbetrieb. LED ALARM (orange dauerhaft): keine Sicherungskonfiguration; orange blinkend: geringfügiger Alarm; rot: schwerwiegendes Problem. LED mPIM (aus): Mini-PIM nicht vorhanden; grün: Modul funktionsfähig.

Wie tätige ich VoIP-Anrufe mit dem Modell J-SRX240H-P-MGW?

Konfigurieren Sie die Konvergenzdienste in J-Web: Definieren Sie eine Einschränkungskategorie, erstellen Sie SIP- und analoge Stationen, richten Sie einen Peer-Call-Server, einen Trunk, eine Trunk-Gruppe, einen Nummerierungsplan, ein Media-Gateway und einen persistenten Call-Server ein. Die detaillierten Schritte finden Sie im Handbuch.

Wo finde ich das vollständige Konfigurationshandbuch und den technischen Support?

Die Anleitung enthält einen Link zum Handbuch 'Branch SRX Series Services Gateways Golden Configurations' unter http://www.juniper.net/us/en/local/pdf/app-notes/3500153-en.pdf. Für technischen Support von Dell besuchen Sie http://www.support.dell.com.

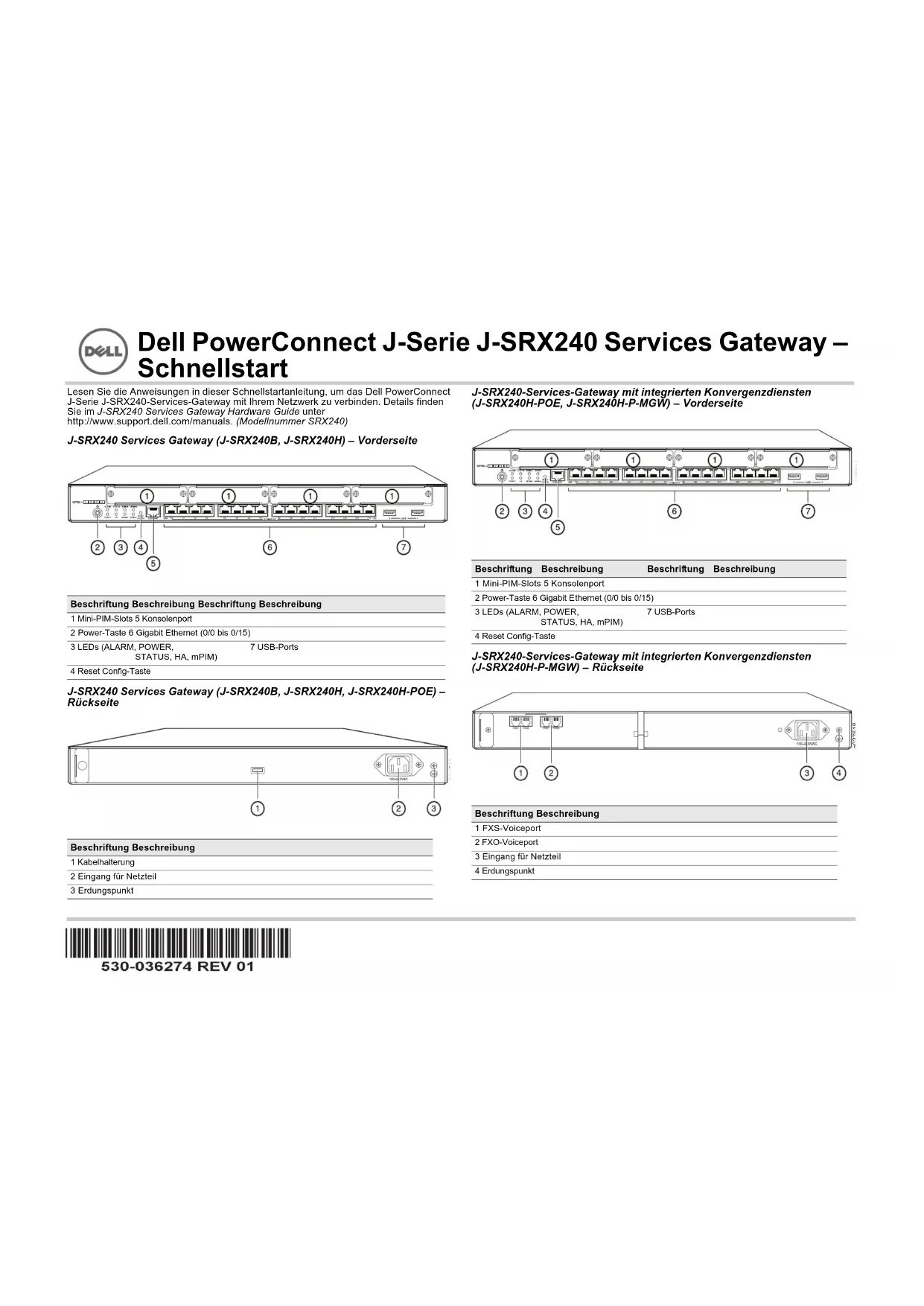

BEDIENUNGSANLEITUNG PowerConnect JSRX240 DELL

Lesen Sie die Anweisungen in dieser Schnellstartanleitung, um das Dell PowerConnect J-Serie J-SRX240-Services-Gateway mit Ihrem Netzwerk zu verbinden. Details finden Sie im J-SRX240 Services Gateway Hardware Guide unter http://www.support.dell.com/manuals. (Modellnummer SRX240)

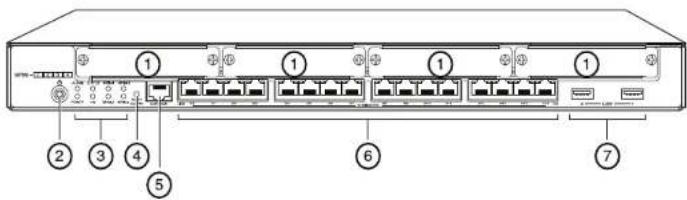

J-SRX240 Services Gateway (J-SRX240B, J-SRX240H) – Vorderseite

Beschriftung Beschreibung Beschreibung

1 Mini-PIM-Slots 5 Konsolenport
2 Power-Taste 6 Gigabit Ethernet (0/0 bis 0/15)
3 LEDs (ALARM, POWER, STATUS, HA, mPIM)	7 USB-Ports
4 Reset Config-Taste

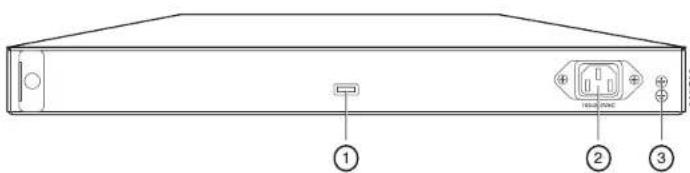

J-SRX240 Services Gateway (J-SRX240B, J-SRX240H, J-SRX240H-POE) – Rückseite

Beschriftung Beschreibung

1 Kabelhalterung

2 Eingang für Netzteil

3 Erdungspunkt

J-SRX240-Services-Gateway mit integrierten Konvergenzdiensten (J-SRX240H-POE, J-SRX240H-P-MGW) – Vorderseite

Beschriftung	Beschreibung	Beschriftung	Beschreibung
1	Mini-PIM-Slots 5 Konsolenport
2	Power-Taste 6 Gigabit Ethernet (0/0 bis 0/15)
3	LEDs (ALARM, POWER, STATUS, HA, mPIM)	7 USB-Ports
4	Reset Config-Taste

J-SRX240-Services-Gateway mit integrierten Konvergenzdiensten (J-SRX240H-P-MGW) – Rückseite

Beschriftung Beschreibung

1 FXS-Voiceport

2 FXO-Voiceport

3 Eingang für Netzteil

4 Erdungspunkt

J-SRX240-Services-Gateway - Modelle

Die folgenden zwei Modelle von J-SRX240-Services-Gateways sind verfügbar:

Gerät	DDR-Speicher		Power over Ethernet	Sprachunterstützung
J-SRX240B 512 MB Nein Nein
J-SRX240H 1 GB Nein Nein
J-SRX240H-POE	1	GB	Ja	Noin
J-SRX210H-P-MGW	1 GB Ja		Ja

HINWEIS: Bei den Modellen J-SRX240H-PoE und J-SRX240H-P-MGW wird Power over Ethernet (PoE) mit einer Leistung von 150 Watt auf allen 16 Ports (ge-0/0/0 bis ge-0/0/15) unterstützt.

Anschließen und Konfigurieren des J-SRX240-Services-Gateways

Schützen Sie Ihr Netzwerk, indem Sie das J-SRX240-Services-Gateway gemäß folgenden Anweisungen anschließen und einrichten. Den Status des Geräts erkennen Sie am Leuchten der jeweiligen LED an der Vorderseite des Geräts.

Teil 1: Services Gateway-Erdung

1. Besorgen Sie ein Erdungskabel (14 AWG, einadrig, 4 A mit einer mit Vinyl isolierten TV14-6R-Erdungslasche oder eine gleichwertige von einem Elektriker zu montierende Erdungslasche.
2. Schließen Sie das Erdungskabel an einem geeigneten Erdungsanschluss an.
3. Platzieren Sie die Erdungslasche des Erdungskabels über dem Massepol oben auf der Chassis-Rückseite, und befestigen Sie sie mit einer 6-32-UNC-Schraube.

Teil 2: Anschließen des Netzkabels an das Gerät

Verbinden Sie das Gerät mittels Netzkabel mit einer Stromquelle. Wir empfehlen die Verwendung eines Überspannungsschutzes. Beachten Sie die folgenden Hinweise:

■ POWER-LED (grün): Das Gerät ist am Stromnetz angeschlossen.
■ STATUS-LED (grün): Normaler Betrieb des Geräts.
■ ALARM-LED (gelb): Der Betrieb des Geräts verläuft ordnungsgemäß, wobei jedoch unter Umständen ein gelbes Warnlicht aufleuchtet, wenn keine Notfallkonfiguration eingerichtet wurde. Dabei handelt es sich nicht um einen gefährlichen Zustand.
■ mPIM LED (aus): Das Mini-Physical Interface Module (Mini-PIM) ist nicht vorhanden oder wurde vom Gerät nicht erkannt. Wenn die LED beständig grün leuchtet, bedeutet dies, dass das Mini-PIM ordnungsgemäß funktioniert.

HINWEIS: Nach dem Einrichten einer Notfallkonfiguration weist eine gelbe ALARM-LED auf einen kleineren Alarm hin, wohingegen eine rote ALARM-LED auf ein schwer wiegendes Problem im Services-Gateway hindeutet.

HINWEIS: Das Gerät benötigt nach dem Einschalten zwischen fünf und sieben Minuten für den Startvorgang. Warten Sie, bis die STATUS-LED grün leuchtet, bevor Sie fortfahren.

Teil 3: Anschließen des Verwaltungsgeräts

Verbinden Sie das Verwaltungsgerät mit einer der folgenden Methoden mit dem Services-Gateway:

■ Verbinden Sie ein RJ-45-Kabel (Ethernet-Kabel) von einem der Ports (ge-0/0/1 bis ge-0/0/15) an der Vorderseite mit dem Ethernet-Port am Verwaltungsgerät (Arbeitsstation oder Laptop).
Wir empfehlen diese Verbindungsmethode. Wenn Sie das Gerät auf diese Weise verbinden, fahren Sie mit Teil 4 fort.
■ Verbinden Sie den Konsolenport mittels eines RJ-45-Kabels Ethernet-Kabel mit dem mitgelieferten DB-9-Adapter, der wiederum mit dem seriellen Port des Verwaltungsgeräts verbunden werden muss. (Einstellungen serieller Port: 9600 8-N-1.)
Wenn Sie das Gerät auf diese Weise verbinden, lesen Sie die CLI-Konfigurationsanweisungen in Branch SRX Series Services Gateways Golden Configurations unter http://www.juniper.net/us/en/local/pdf/app-notes/3500153-en.pdf.

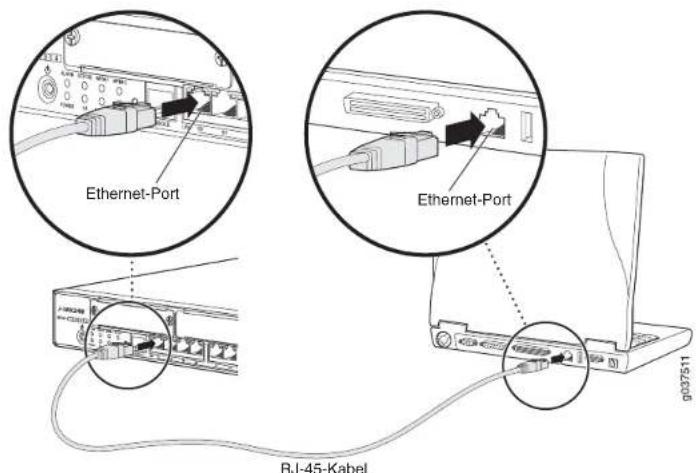

Die folgende Abbildung veranschaulicht die einzelnen Schritte für den Anschluss an eine Verwaltungsschnittstelle:

Ethernet-Port Ethernet-Port RJ-45-Kabel

Teil 4: Hinweise zu den standardmäßigen Konfigurationseinstellungen

Das J-SRX240-Services-Gateway ist ein Gerät für sicheres Routing, für dessen ordnungsgemäße Funktion die folgenden Konfigurationseinstellungen erforderlich sind:

■ Schnittstellen müssen IP-Adressen zugewiesen werden.

■ Schnittstellen müssen an Zonen gebunden werden.

■ Zwischen Zonen müssen Richtlinien konfiguriert werden, um Datenverkehr zuzulassen bzw. zu verweigern.

■ Regeln für Quell-NAT müssen festgelegt werden.

Für das Gerät wird beim ersten Einschalten die folgende Standardkonfiguration festgelegt. Damit Sie das Gerät verwenden können, muss keine Erstkonfiguration ausgeführt werden.

WERKSEITIGE STANDARDEINSTELLUNGEN FÜR SCHNITTSTELLEN

Portbeschriftung	Schnittstelle	Sicherheitszone	DHCP-Status	IP-Adresse
0/0 ge-0/0/0 untrust Client nicht
				zugewiesen
0/1 bis 0/15 ge-0/0/1 bis ge-0/0/15 trust		Server		192.168.1.1/24

WERKSEITIGE STANDARDEINSTELLUNGEN FÜR SICHERHEITSRICHTLINIEN

Quellzone	Zielzone	Richtlinienaktion
trust	untrust	zulassen
trust	trust	zulassen
untrust	trust	verweigem

WERKSEITIGE STANDARDEINSTELLUNGEN FÜR NAT-REGEL

Quellzone	Zielzone	Richtlinienaktion
trust	untrust	Quell-NAT zu Schnittstelle mit Untrust Zonen

Teil 5: Sicherstellen der Zuweisung einer IP-Adresse für das Verwaltungsgerät

Nach dem Anschließen des Verwaltungsgeräts an das Services-Gateway weist der DHCP-Serverprozess für das Services-Gateway dem Verwaltungsgerät automatisch eine IP-Adresse zu. Stellen Sie sicher, dass das Verwaltungsgerät im Subnetzwerk 192.168.1/24 vom Gerät eine IP-Adresse anfordert (nicht 192.168.1.1).

HINWEIS:

■ Das Services-Gateway fungiert als DHCP-Server und weist dem Verwaltungsgerät eine IP-Adresse zu.
Wird dem Verwaltungsgerät keine IP-Adresse zugewiesen, konfigurieren Sie die IP-Adresse im Subnetzwerk 192.168.1.0/24 manuell. Weisen Sie dem Verwaltungsgerät nicht die IP-Adresse 192.168.1.1 zu, da diese IP-Adresse dem Gerät zugewiesen ist. Standardmäßig wird der DHCP-Server auf der L3-VLAN-Schnittstelle aktiviert, (IRB) vlan.0 (ge-0/0/1 bis ge-0/0/15), die mit der IP-Adresse 192.168.1.1/24 konfiguriert ist.
■ Beim ersten Einschalten eines J-SRX240-Services-Gateways wird es mit der werkseitigen Standardkonfiguration gestartet.

Teil 6: Sicherstellen, dass dem Services-Gateway eine IP-Adresse zugewiesen wird

Verwenden Sie eine der folgenden Methoden, um für das Services-Gateway eine IP-Adresse abzurufen.

METHODE 1: ABRUFEN EINER DYNAMISCHEN IP-ADRESSE FÜR DAS SERVICES-GATEWAY

Verwenden Sie den Port ge-0/0/0, um eine Verbindung mit dem Internetdienstanbieter (ISP) herzustellen. Der Internetdienstanbieter weist mit dem DHCP-Prozess eine IP-Adresse zu.

Wenn Sie mit dieser Methode eine IP-Adresse für das Services-Gateway abrufen, führen Sie die Schritte in Teil 7 bis Teil 10 diesem Dokument aus, um das Gerät zu konfigurieren und Datenverkehr weiterzuleiten.

METHODE 2: ABRUFEN EINER STATISCHEN IP-ADRESSE FÜR DAS SERVICES-GATEWAY

Verwenden Sie den Port ge-0/0/0, um eine Verbindung mit dem Internetdienstanbieter (ISP) herzustellen. Sie erhalten vom Internetdienstanbieter eine statische IP-Adresse. Im Rahmen des DHCP-Prozesses erhalten Sie keine IP-Adresse.

Wenn Sie auf diese Art und Weise eine IP-Adresse für das Services-Gateway abrufen, befolgen Sie die Anweisungen in den Teilen 7 bis 10 diesem Dokument.

Teil 7: Zugriff auf die J-Web-Schnittstelle

1. Starten Sie auf dem Verwaltungsgerät einen Webbrowser.
2. Geben Sie in das URL-Adressfeld http://192.168.1.1 ein. Die J-Web-Anmeldeseite wird geöffnet.
3. Geben Sie den Standardbenutzemamen root ein. Geben Sie in das Feld Password keinen Wert ein.
4. Klicken Sie auf Log In. Die Seite J-Web Initial Setup wird geöffnet.

Teil 8: Konfigurieren der Grundeinstellungen

Konfigurieren Sie die Grundeinstellungen wie Host Name, Domain Name und Root Password für das Services-Gateway.

WICHTIG: Stellen Sie sicher, dass Sie die IP-Adresse und das Root-Kennwort konfiguriert haben, bevor Sie die Konfiguration übernehmen.

HINWEIS: Alle mit einem Sternchen (*) gekennzeichneten Felder sind Pflichtfelder.

Wenn Sie in Teil 6 mithilfe von Methode 2 eine IP-Adresse für das Services-Gateway abgerufen haben, nehmen Sie die folgenden Änderungen in J-Web vor:

1. Deaktivieren Sie das Kontrollkästchen Enable DHCP on ge-0/0/0.0.
2. Geben Sie die manuelle IP-Adresse, die Sie vom Internetdienstanbieter erhalten haben, in das Adressfeld ge-0/0/0.0 ein. Die IP-Adresse muss im Format a,b,c,d/xx eingegeben werden, wobei xx die Subnetzmaske ist.

3. Geben Sie die IP-Adresse des Gateways im Feld für das Default Gateway ein. Die IP-Adresse für das Gateway wird ebenfalls vom Internetdienstanbieter bereitgestellt.

4. Geben Sie im Feld DNS name servers Servernamen ein. Die Servernamen werden vom Internetdienstanbieter bereitgestellt.

5. Übernehmen Sie die Konfiguration.

Teil 9: Übernehmen der Basiskonfiguration

1. Klicken Sie zum Speichern der Basiskonfigurationen auf Commit.
2. Klicken Sie auf Apply, um die Basiskonfiguration zu übernehmen.

HINWEIS: Wenn Sie Änderungen an der Schnittstellenkonfiguration vornehmen möchten, finden Sie in Branch SRX Series Services Gateways Golden Configurations unter http://www.juniper.net/us/en/local/pdf/app-notes/3500153-en.pdf entsprechende Informationen.

Teil 10: Überprüfen der Konfiguration

Navigieren Sie zu http://www.support.dell.com, um zu überprüfen, ob Sie mit dem Internet verbunden sind. Durch diese Verbindung wird sichergestellt, dass Sie Datenverkehr über das Services-Gateway weiterleiten können.

HINWEIS: Wenn die Seite http://www.support.dell.com nicht geladen wird, überprüfen Sie Ihre Konfigurationseinstellungen, und überprüfen Sie, ob die Konfiguration übernommen wurde.

Wenn Sie diese Schritte ausgeführt haben, können Sie Datenverkehr von einem beliebigen trust Port an den untrust Port weiterleiten.

Verbinden und Konfigurieren des J-SRX240-Services-Gateways mit integrierten Konvergenzdiensten

Besitzen Sie ein Modell vom Typ J-SRX240-P-MGW, befolgen Sie die folgenden Anweisungen, um die Sprachunterstützung für das Media-Gateway zu konfigurieren und mit dem Gerät Anrufe zu tätigen und entgegenzunehmen.

Die folgende Tabelle bietet einen Überblick über die Schritte, die zum Konfigurieren der Sprachunterstützung auf dem Media-Gateway ausgeführt werden müssen.

Schritt Aufgabe Schritt Aufgabe

1 Verbinden der FXO- und FXS-Ports. 7 Konfigurieren des Trunks.
2 Zugriff auf die J-Web-Schnittstelle. 8 Konfigurieren der Trunkgruppen.
3 Konfigurieren der Einschränkungsklasse.	9 Erstellen des Wählplans.
4 Konfigurieren der SIP-Station. 10 Konfigurieren des Media-Gateways.
5 Konfigurieren der analogen Station. 11 Konfigurieren des anpassbaren Anrufservers.
6 Konfigurieren des Peer-Anrufservers.

Teil 1: Verbinden der FXS- und FXO-Ports

1. Verbinden Sie einen FXS-Port (FXS1 oder FXS2) am Gerät über ein RJ-11-Kabel mit einem analogen Gerät wie einem Telefon, einem Fax oder einem Modem.
2. Verbinden Sie einen FXO-Port (FXO1 oder FXO2) am Gerät über ein RJ-11-Kabel mit den Switches in der Hauptniederlassung (CO) oder mit einem Stationsport in einem öffentlichen Telefonnetz (PSTN).
3. Verbinden Sie ein Ethernet-Kabel von einem der PoE-Ports (ge-0/0/0 bis ge-0/0/15) mit dem VoIP-Telefon.

Teil 2: Zugriff auf die J-Web-Schnittstelle

1. Starten Sie auf dem Verwaltungsgerät einen Webbrowser.

2. Melden Sie sich mit den Anmeldeinformationen an, die Sie bei der Erstkonfiguration festgelegt haben (siehe Abschnitt zum Thema „Verbinden und Konfigurieren des J-SRX240-Services Gateways“).

3. Die J-Web-Dashboard-Seite wird geöffnet.

Teil 3: Konfigurieren der Einschränkungsklasse.

Konfigurieren Sie die Einschränkungsklasse, um die Richtlinie für die Angabe von Anruftypberechtigungen zu definieren:

1. Wählen Sie Configure > Convergence Services > Station > Class of Restriction aus. Die Seite Class of Restriction Configuration wird angezeigt.
2. Klicken Sie auf Add, um eine neue Einschränkungsklasse zu erstellen. Die Seite New Class of Restriction wird angezeigt.
3. Geben Sie den Namen im Feld Class of Restriction ein.
4. Klicken Sie auf Add, um der erstellten Einschränkungsklasse eine neue Richtlinie hinzuzufügen. Die Seite New Policy Configuration wird angezeigt.
5. Führen Sie die folgenden Aktionen aus:

Feld Aktion
Policy Name	Geben Sie hier einen Namen für die Richtlinie an.
Available Call Types	Wählen Sie hier die für Ihre Einstellungen zutreffenden Anruftypen aus.
Permissions	Legen Sie hier für die ausgewählten Anruftypen Berechtigungen (zulassen oder ablehnen) fest.

HINWEIS: Standardmäßig sind nur zweigstelleninterne Anrufe und Notrufe zulässig.

Teil 4: Konfigurieren der SIP-Station

HINWEIS: Bei der Erstkonfiguration des Geräts müssen die Stationsvorlagen nicht konfiguriert werden. Sie können die Standardwerte verwenden.

1. Wählen Sie Configure > Convergence Services > Station aus. Die Seite Station Configuration wird angezeigt.
2. Klicken Sie auf Add, um die neue Station hinzuzufügen und die folgenden obligatorischen grundlegenden Aktionen auszuführen:

Feld	Aktion
Name	Geben Sie hier einen Namen für die Station an.
Extensions	Geben Sie hier die Nebenstellennummer der Station an.
Class of Restriction Wählen Sie hier die bereits konfigurierte Einschränkungsklasse aus.
Template Name	Wählen Sie hier die bereits definierte Stationsvorlage aus.

Für die analogen Vorlagen kann eine ähnliche Konfiguration festgelegt werden, damit sie eine gemeinsame Konfiguration verwenden.

Teil 5: Konfigurieren der analogen Station

1. Wählen Sie Configure > Convergence Services > Station aus. Die Seite Station Configuration wird angezeigt.
2. Klicken Sie auf Add, um die neue Station hinzuzufügen und die folgenden obligatorischen grundlegenden Aktionen auszuführen:

Feld Aktion

Name Geben Sie hier einen Namen für die Station an.

Extensions Geben Sie hier die Nebenstellennummer der Station an.

Class of Restriction Wählen Sie hier die bereits konfigurierte Einschränkungsklasse aus.

Template Name Wählen Sie hier die bereits definierte Stationsvorlage aus.

TDM Interface Geben Sie hier den Typ der zu konfigurierenden TDM-Schnittstelle an (FXO, FXS oder T1).

HINWEIS: Für die einzelnen SIP-Stationen kann eine ähnliche Konfiguration festgelegt werden, damit die Stationen eine gemeinsame Konfiguration verwenden.

Teil 6: Konfigurieren des Peer-Anrufservers

Konfigurieren Sie den Peer-Anrufserver, der das Routing von Anrufen und sämtliche Anrufbehandlungsdienste für das Gerät bereitstellt:

1. Wählen Sie Configure > Convergence Services > Call Server aus. Die Seite Peer Call Server Configuration wird angezeigt.
2. Führen Sie die folgenden obligatorischen grundlegenden Aktionen aus:

Feld Aktion

Name Geben Sie hier den Namen für den Peer-Anrufserver an.

PSTN Access Number Geben Sie hier die externe Nummer im öffentlichen Telefonnetz (PSTN) für den anpassbaren Anrufserver an, die für einen direkten Kontakt mit dem öffentlichen Telefonnetz verwendet werden soll.

Address Type Wählen Sie hier als Adresstyp entweder fqdn oder ipv4-address aus. FQDN Geben Sie hier den vollqualifizierten Domänennamen ein.

IP Address Geben Sie hier die IP-Adresse des Peer-Anrufservers ein.

HINWEIS: Bei der Konfiguration des Peer-Anrufservers:

■ Damit sich das Gerät selbst beim Peer-Anrufserver authentifizieren kann, müssen ggf. die ID des Gerätebenutzers und das Kennwort angegeben werden, die vom Administrator des Peer-Anrufservers bereitgestellt wurden.
■ Sie können die Standardwerte in den Feldern Port (5060) und Transport (UDP) übernehmen.
■ Für die Erstkonfiguration des Geräts muss der Codec nicht angegeben werden. Der standardmäßige Codecsatz wird verwendet. Standardmäßig werden Codecs in der folgenden Reihenfolge angegeben: 711-μ, G711-A, G729AB.

Teil 7: Konfigurieren eines Trunks

Konfigurieren Sie einen Trunk für eine PSTN-Zeitmultiplexing-Schnittstelle (TDH) für öffentliche Telefonnetze (PSTN), der vom Gerät oder dem anpassbaren Anrufserver für das Routen von Anrufen an das Ziel verwendet werden soll.

1. Wählen Sie Configure > Convergence Services > Gateway > Trunks aus. Die Seite New Trunk Configuration wird angezeigt.
2. Führen Sie die folgenden Aktionen aus:

Feld Aktion

Trunk Name Geben Sie hier einen Namen für den Trunk ein.

Trunk Type Wählen Sie hier den Trunktyp aus (FXO, FXS oder T1).

TDM Interface Geben Sie hier den Typ der zu konfigurierenden TDM-Schnittstelle für das Routing von bestimmten Anruftypen an (FXO, FXS oder T1).

Teil 8: Konfigurieren der Trunkgruppen

Eine Trunkgruppe umfasst mehrere Trunks, die entsprechend der Prioritätsreihenfolge angegeben werden, in der sie zum Routen eines Anrufs ausgewählt werden müssen.

1. Wählen Sie Configure > Convergence Services > Gateway > Trunk Groups aus. Die Seite Trunk Group Configuration wird angezeigt.
2. Klicken Sie auf Add, um eine neue Trunkgruppe zu erstellen und die folgenden obligatorischen Aktionen auszuführen:

Feld Aktion

Name Geben Sie hier einen Namen für die Trunkgruppe an.

Available Trunks Wählen Sie alle für Ihre Einstellungen zutreffenden Trunks aus.

Teil 9: Erstellen des Wählplans

Erstellen Sie den Wählplan, um dem Peer-Anrufserver das Routing von ausgehenden Anrufen zu ermöglichen, die von SIP-Telefonen bzw. analogen Stationen in der Zweigstelle ins öffentliche Netz (PSTN) gehen:

1. Wählen Sie Configure > Convergence Services > Dial Plan aus, und klicken Sie auf Dial Plan. Die Seite Dial Plan Configuration wird angezeigt.
2. Klicken Sie auf Add, um einen neuen Wahlplan zu erstellen. Die Seite New Dial Plan Configuration wird angezeigt.
3. Geben Sie einen Namen im Feld Dial Plan Name ein, und klicken Sie auf Add. Die Seite New Route Pattern Configuration wird angezeigt.
4. Führen Sie die folgenden obligatorischen grundlegenden Aktionen aus:

Feld Aktion

Route Pattern Geben Sie hier den Namen des Routingmusters an.

Call Type Wählen Sie hier den Anruftyp aus. Der Standardtyp ist trunk-call.

Trunk-groups Wählen Sie hier die vorkonfigurierten Trunkgruppen aus, die in das Routingmuster eingeschlossen werden sollen.

HINWEIS: Sie können die Standardwerte für die Felder Preference und Digit Manipulation übernehmen.

Teil 10: Konfigurieren des Media-Gateways

Konfigurieren Sie das Media-Gateway, um Benutzern sowohl zweigstelleninterne als auch externe Anrufe zu ermöglichen, wenn mit dem Peer-Anrufserver das Routing von Anrufen und andere Anrufbehandlungsdienste ausgeführt werden können:

1. Wählen Sie Configure > Convergence Services > Media Gateway > Gateway aus. Die Seite Media Gateway Configuration wird angezeigt.
2. Klicken Sie auf Add, und geben Sie die folgenden obligatorischen Einstellungen ein:

Feld Aktion

Media Gateway Geben Sie hier den Gerätenamen an.

Call Server Wählen Sie hier einen Peer-Anrufserver aus, dem Anrufe zugeordnet werden sollen.

Dial Plan Wählen Sie hier einen vorkonfigurierten Wahlplan aus.

Zone Geben Sie hier den Dienstpunkt für die Gerätezone an, um das Media-Gateway und die anpassbaren Anrufserverdienste für die angegebene Zone zu aktivieren.

HINWEIS: Sie können die Standardwerte in den Feldern Port (5060) und Transport (UDP) übernehmen.

Teil 11: Konfigurieren des anpassbaren Anrufservers

Dieser Server übernimmt die Aufgaben des Peer-Anrufservers, wenn dieser nicht erreichbar ist:

1. Wählen Sie Configure > Convergence Services > Call Service aus. Die Seite Survivable Call Service wird angezeigt.
2. Klicken Sie auf Add, um eine neue Trunkgruppe zu erstellen und die folgenden obligatorischen grundlegenden Aktionen auszuführen:

Feld Aktion

Call Service Name Geben Sie hier den Namen für den Anrufdienst an.
Call Server Wählen Sie hier den Namen des Peer-Anrufservers aus.
Dial Plan Wählen Sie hier den vorkonfigurierten Wählplan aus, der für den anpassbaren Anrufserver verwendet werden soll.
Zone	Geben Sie hier den Namen für die Zone an.

HINWEIS: Alle anderen Parameter, die zur Konfiguration des Anrufdiensts erforderlich sind, sind optional, und Sie können die für diese Parameter festgelegten Standardwerte verwenden.

Ausschalten des Geräts

Das Gerät kann folgendermaßen ausgeschaltet werden:

■ Normales Herunterfahren – Drücken Sie die Power-Taste, und lassen Sie sie sofort wieder los. Das Gerät fährt das Betriebssystem auf normale Weise herunter.
- Sofortiges Herunterfahren – Halten Sie die Power-Taste 10 Sekunden lang gedrückt. Das Gerät wird sofort heruntergefahren. Drücken Sie die Power-Taste erneut, um das Gerät einzuschalten.

HINWEIS: Wählen Sie Maintain > Reboot, um das System über die J-Web-Schnittstelle neu zu starten oder anzuhalten.

Zusätzliche Konfigurationsinformationen finden Sie in Branch SRX Series Services Gateways Golden Configurations unter http://www.juniper.net/us/en/local/pdf/app-notes/3500153-en.pdf.

Genaue Softwarekonfigurationsinformationen finden Sie in der Softwaredokumentation unter http://www.juniper.net/techpubs/software/junos-srx/index.html.

Dell - Kontakt

Technischen Support erhalten Sie unter http://www.support.dell.com.

Panduan Ringkas Dell PowerConnect J-Series J-SRX240 Services Gateway
