PowerConnect JSRX240 - Equipamento de rede DELL - Manual de utilização gratuito

Tipo de produto	Gateway de serviços (Services Gateway) para rede
Marca	Dell
Modelo	PowerConnect J-SRX240 (número regulatório SRX240)
Variantes de modelo	J-SRX240B (512 MB DDR, sem PoE, sem voz), J-SRX240H (1 GB DDR, sem PoE, sem voz), J-SRX240H-POE (1 GB DDR, PoE 150W, sem voz), J-SRX240H-P-MGW (1 GB DDR, PoE 150W, voz integrada)
Portas de rede	16 portas Gigabit Ethernet (ge-0/0/0 a ge-0/0/15)
Portas de administração	1 porta Console (RJ-45), 1 porta de gerenciamento Ethernet (no painel frontal?)
Alimentação via Ethernet (PoE)	Nos modelos J-SRX240H-POE e J-SRX240H-P-MGW: 150 W nas 16 portas
Memória DDR	512 MB (J-SRX240B) ou 1 GB (outros modelos)
Interfaces de voz	No J-SRX240H-P-MGW: 2 portas FXS, 2 portas FXO (RJ-11)
Slots mini-PIM	2 slots para módulos mini-PIM
Botões e indicadores	Botão Power, botão Reset Config, LED: ALARM (laranja/vermelho), POWER (verde), STATUS (verde), HA, mPIM
Conector de alimentação	Conector de alimentação padrão, aterramento por parafuso 6-32 UNC
Configuração padrão	Interface ge-0/0/0 na zona untrust (cliente DHCP), interfaces ge-0/0/1 a ge-0/0/15 na zona trust (servidor DHCP, sub-rede 192.168.1.0/24, IP gateway 192.168.1.1)
Funções principais	Roteamento seguro, firewall, VPN, NAT, gerenciamento via interface Web J-Web ou CLI
Gerenciamento	Interface Web J-Web (http://192.168.1.1), console serial (9600 8-N-1)
Alimentação	Rede elétrica, uso de dispositivo de proteção contra surtos recomendado
Segurança	Aterramento obrigatório com cabo 14 AWG monotoron e ilhó TV14-6R
Condições de operação	Temperatura ambiente padrão, respeitar as instruções de aterramento e alimentação
Peso e dimensões	Não especificados no manual, consulte o site da Dell

Perguntas frequentes - PowerConnect JSRX240 DELL

Como conectar o dispositivo à minha rede?

Siga as 10 etapas do manual: conecte o cabo de aterramento, ligue a alimentação, conecte um computador a uma porta trust (ge-0/0/1 a ge-0/0/15) e acesse a interface J-Web via http://192.168.1.1. Configure as configurações básicas, como o endereço IP WAN (DHCP ou estático) e a senha root, e valide a configuração.

Qual é a senha padrão da interface J-Web?

O nome de usuário padrão é root e o campo de senha deve ficar vazio. Após o primeiro login, é altamente recomendável definir uma senha root através da página Initial Setup.

Como configurar o dispositivo para usar um endereço IP estático fornecido pelo meu ISP?

No assistente de configuração J-Web, desmarque a caixa 'Enable DHCP on ge-0/0/0.0', insira o endereço IP estático (formato a.b.c.d/xx) no campo ge-0/0/0.0, o endereço do gateway padrão e os servidores DNS fornecidos pelo seu ISP. Aplique e valide a configuração.

O que fazer se o LED STATUS não acender verde após a energização?

O processo de inicialização pode levar de 5 a 7 minutos. Aguarde até que o LED STATUS fique verde fixo. Se permanecer apagado ou vermelho, verifique a alimentação, a conexão de rede e os cabos. Consulte o guia de hardware para mais detalhes.

Como conectar um telefone analógico no modelo J-SRX240H-P-MGW?

Use um cabo RJ-11 para conectar o telefone, fax ou modem a uma porta FXS (FXS1 ou FXS2) do gateway. Em seguida, configure uma estação analógica no J-Web em Configure > Convergence Services > Station definindo a interface TDM como FXS.

Posso usar a alimentação PoE para alimentar dispositivos?

Sim, nos modelos J-SRX240H-POE e J-SRX240H-P-MGW, as 16 portas Gigabit Ethernet fornecem uma potência PoE total de 150 W. Você pode conectar pontos de acesso, câmeras IP ou telefones VoIP compatíveis com PoE.

Como redefinir a configuração padrão do dispositivo?

Pressione o botão Reset Config localizado no painel frontal. Mantenha-o pressionado por cerca de 10 segundos até que os LEDs pisquem. A configuração de fábrica será restaurada e o dispositivo reiniciará com as configurações padrão.

O que significam os LEDs no painel frontal?

LED POWER (verde): dispositivo ligado. LED STATUS (verde): funcionamento normal. LED ALARM (laranja fixo): sem configuração de backup; laranja piscando: alarme menor; vermelho: problema grave. LED mPIM (apagado): mini-PIM ausente; verde: módulo funcional.

Como fazer chamadas VoIP com o modelo J-SRX240H-P-MGW?

Configure os serviços de convergência no J-Web: defina uma categoria de restrição, crie estações SIP e analógicas, configure um servidor de chamadas peer, um trunk, um grupo de trunks, um plano de numeração, um gateway de mídia e um servidor de chamadas persistente. As etapas detalhadas estão no manual.

Onde encontrar o guia completo de configuração e o suporte técnico?

O manual inclui um link para o guia 'Branch SRX Series Services Gateways Golden Configurations' no endereço http://www.juniper.net/us/en/local/pdf/app-notes/3500153-en.pdf. Para suporte técnico Dell, acesse http://www.support.dell.com.

MANUAL DE UTILIZADOR PowerConnect JSRX240 DELL

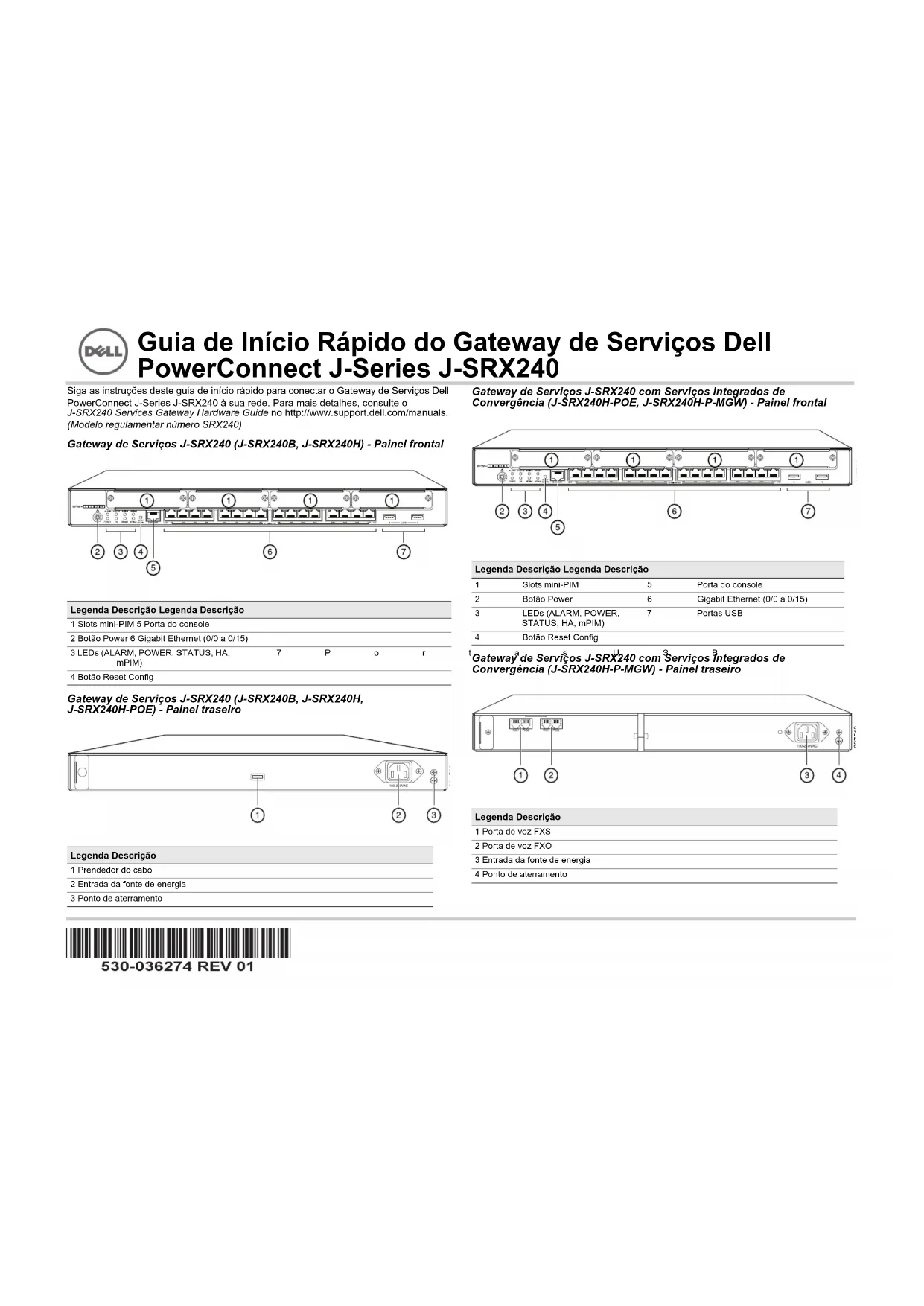

Guia de Início Rápido do Gateway de Serviços Dell PowerConnect J-Series J-SRX240

Siga as instruções deste guia de início rápido para conectar o Gateway de Serviços Dell PowerConnect J-Series J-SRX240 à sua rede. Para mais detalhes, consulte o J-SRX240 Services Gateway Hardware Guide no http://www.support.dell.com/manuals. (Modelo regulamentar número SRX240)

Gateway de Serviços J-SRX240 (J-SRX240B, J-SRX240H) - Painel frontal

Legenda Descrição Legenda Descrição

1 Slots mini-PIM 5 Porta do console
2 Botão Power 6 Gigabit Ethernet (0/0 a 0/15)
3 LEDs (ALARM, POWER, STATUS, HA, mPIM)	7	P	o	r
4 Botão Reset Config

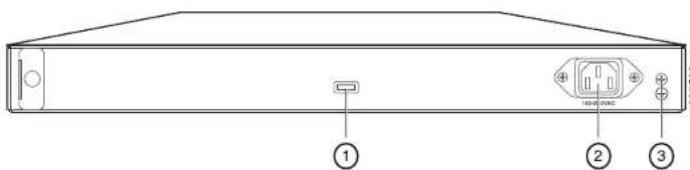

Gateway de Serviços J-SRX240 (J-SRX240B, J-SRX240H, J-SRX240H-POE) - Painel traseiro

① ② ③

Legenda Descrição

1 Prendedor do cabo

2 Entrada da fonte de energia

3 Ponto de aterramento

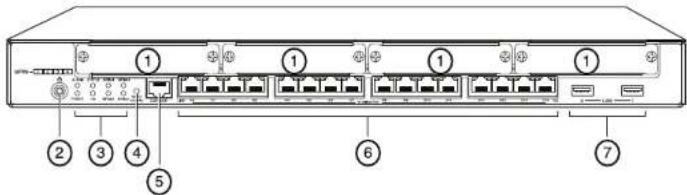

Gateway de Serviços J-SRX240 com Serviços Integrados de Convergência (J-SRX240H-POE, J-SRX240H-P-MGW) - Painel frontal

Legenda Descrição Legenda Descrição

1	Slots mini-PIM	5	Porta do console
2	Botão Power	6	Gigabit Ethernet (0/0 a 0/15)
3	LEDs (ALARM, POWER, STATUS, HA, mPIM)	7	Portas USB
4	Botão Reset Config

^1 Gateway ^a de Serviços J-SRX240 com Serviços Integrados de Convergência (J-SRX240H-P-MGW) - Painel traseiro

3 Entrada da fonte de energia

4 Ponto de aterramento

Modelos do Gateway de Serviços J-SRX240

Os modelos abaixo do Gateway de Serviços J-SRX240 estão disponíveis:

Dispositivo	Memória DDR		Power over Ethernet		Suporte para voz
J-SRX240B 512 MB Não Não
J-SRX240H 1 GB Não Não
J-SRX240H-POE	1	GB	Sim	Não
J-SRX240H-P-MGW	1 GB Sim Sim

NOTA: nos modelos J-SRX240H-PoE e J-SRX240H-P-MGW, o Power over Ethernet (PoE) de 150 watts é compatível em todas as 16 portas (ge-0/0/0 a ge-0/0/15).

Conexão e configuração do Gateway de Serviços J-SRX240

Siga as instruções abaixo para conectar e configurar qualquer modelo do Gateway de Serviços J-SRX240 para proteger sua rede. Verifique os LEDs situados no painel frontal do dispositivo para determinar o status do dispositivo.

Parte 1: conecte o Gateway de Serviços com aterramento

1. Obtenha um cabo de aterramento – cabo de filamento simples de 14 AWG, 4 A – com um borne TV14-6R tipo anel isolado por vinil, ou equivalente, instalado por um eletricista credenciado.
2. Conecte o cabo de aterramento ao circuito de aterramento adequado.
3. Coloque o borne do cabo de aterramento sobre o ponto de aterramento na parte superior de trás do chassi, e fixe o terminal com um parafuso 6-32 UNC.

Parte 2: conexão do Cabo de alimentação no dispositivo

Conecte o cabo de alimentação no dispositivo e em uma fonte de energia. Recomendamos o uso de um protetor contra surtos de tensão. Observe o seguinte:

■ POWER LED (LED de energia) (verde): o dispositivo está recebendo energia.
■ STATUS LED (LED de status) (verde): o dispositivo está funcionando normalmente.
■ ALARM LED (LED de alarme) (âmbar): o dispositivo está funcionando normalmente e a luz âmbar pode estar acesa se não foi definida uma configuração de salvamento. Não representa condição de emergência.
■ mPIM LED (off) (desligado): o Mini-Physical Interface Module (Mini-PIM) não está presente ou não foi detectado pelo dispositivo. Se o LED estiver verde e constante, é sinal de que o Mini-PIM está funcionando normalmente.

NOTA: após a definição de uma configuração de salvamento, um ALARM LED âmbar indica um alarme sem gravidade e o vermelho sólido indica a existência de problema mais grave no gateway de serviços.

NOTA: aguarde de 5 a 7 minutos para a inicialização após ligar. Aguarde até que o STATUS LED esteja verde sólido antes de passar para a próxima parte.

Parte 3: conexão do Dispositivo de gerenciamento

Use um dos métodos abaixo para conectar o dispositivo de gerenciamento no gateway de serviços:

- Conecte um cabo RJ-45 (cabo Ethernet) de uma das portas ge-0/0/1 e ge-0/0/15 do painel frontal na porta Ethernet do dispositivo de gerenciamento (estação de trabalho ou notebook).

Este é o método de conexão que recomendamos. Se usar este método de conexão, passe para a Parte 4.

- Conecte um cabo RJ-45 (cabo Ethernet) da porta marcada como CONSOLE no adaptador DB-9 fornecido, que deve ser conectado na porta serial do dispositivo de gerenciamento. (Configurações da porta serial: 9600 8-N-1.)

Se usar este método para conectar, siga as instruções de configuração CLI constantes das Branch SRX Series Services Gateways Golden Configurations no http://www.juniper.net/us/en/local/pdf/app-notes/3500153-en.pdf.

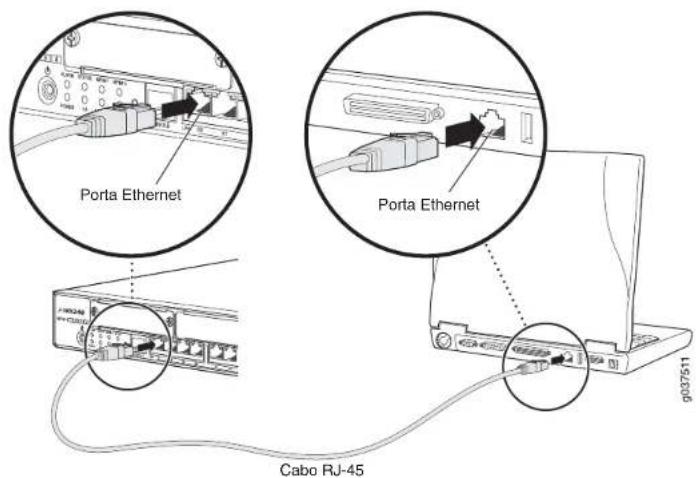

A ilustração abaixo mostra como conectar uma interface de gerenciamento:

Porta Ethernet Porta Ethernet Cabo RJ-45

Parte 4: explicação das Configurações padrão

O PowerConnect do Gateway de Serviços J-SRX240 é um dispositivo de roteamento seguro cujo funcionamento adequado exige as seguintes configurações básicas:

■ Interfaces atribuídas a endereços IP.
■ Interfaces vinculadas a zonas.
■ Normas configuradas para as zonas permitindo/negando tráfego.
■ Regras para o NAT fonte.

O dispositivo tem a seguinte configuração padrão quando é ligado pela primeira vez. Não é preciso fazer uma configuração inicial antes de usar o dispositivo.

CONFIGURAÇÕES PADRÃO DE FÁBRICA PARA INTERFACES

Legenda da porta	Interface Zona de segurança	Estado DHCP	Endereço IP
0/0 ge-0/0/0 untrust cliente não atribuído
0/1 a 0/15 ge-0/0/1 a ge-0/0/15 trust servidor 192.168.1.1/24

CONFIGURAÇÕES PADRÃO DE FÁBRICA PARA NORMAS DE SEGURANÇA

Zona de origem Zona de destino Ação da norma
trust untrust	permitir
trust trust	permitir
untrust	trust	negar

CONFIGURAÇÕES PADRÃO DE FÁBRICA PARA A REGRA NAT

Zona de origem	Zona de destino	Ação da norma
trust	untrust	fonte NAT para interface de zona untrust

Parte 5: confirmação de que o Dispositivo de gerenciamento tem um endereço IP

Após conectar o dispositivo de gerenciamento nos gateway de serviços, o processo do servidor DHCP do gateway de serviços atribui automaticamente um endereço IP ao dispositivo de gerenciamento. Confira se o dispositivo de gerenciamento obteve um endereço de IP na sub-rede 192.168.1/24 (sem ser 192.168.1.1) do dispositivo.

NOTA:

Esse gateway de serviços atua como um servidor DHCP e atribui um endereço IP para o dispositivo de gerenciamento.
Se um endereço IP não for atribuído para o dispositivo de gerenciamento, configure manualmente um endereço IP na sub-rede 192.168.1.0/24. Não atribua o endereço IP 192.168.1.1 para o dispositivo de gerenciamento, pois esse endereço IP está atribuído ao dispositivo. Como padrão, o servidor DHCP vem habilitado na interface L3 VLAN (IRB), vlan.0 (ge-0/0/1 a ge-0/0/15), que está configurada com um endereço IP de 192.168.1.1/24.
■ Quando um Gateway de Serviços J-SRX240 é ligado pela primeira vez, a configuração padrão de fábrica é acionada.

Parte 6: verificação de que foi atribuído um endereço IP para o gateway de serviços

Use um dos seguintes métodos para obter um endereço IP no gateway de serviços.

MÉTODO 1: OBTENÇÃO DE UM ENDEREÇO IP DINÂMICO NO SEU GATEWAY DE SERVIÇOS Use a porta ge-0/0/0 para se conectar com o seu provedor de serviços de Internet (ISP). Seu ISP atribui um endereço IP por meio do processo DHCP.

Se estiver usando este método para obter um endereço IP no seu gateway de serviços, passe para as etapas da Parte 7 até a Parte 10 deste documento para configurar o dispositivo e passar o tráfego.

MÉTODO 2: OBTENÇÃO DE UM ENDEREÇO IP ESTÁTICO NO SEU GATEWAY DE SERVIÇOS

Use a porta ge-0/0/0 para se conectar com o seu ISP. Seu ISP já terá fornecido um endereço IP estático. Você não recebe um endereço IP por meio do processo DHCP.

Se estiver usando este método para obter um endereço IP no seu gateway de serviços, siga as instruções da Parte 7 até a Parte 10 deste documento.

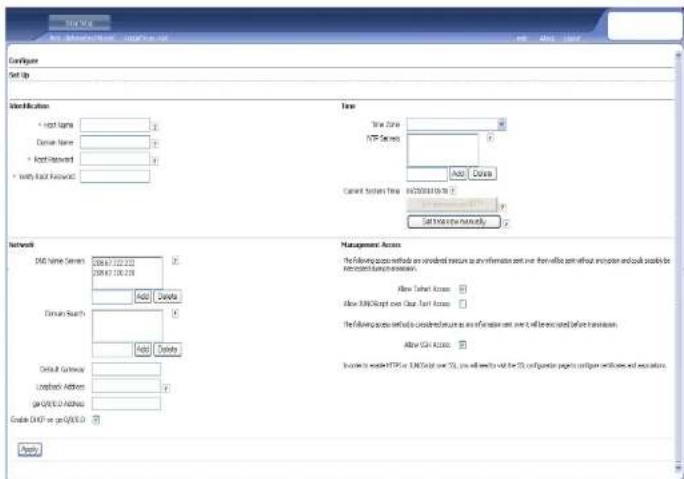

Parte 7: acesso à Interface J-Web

1. Inicie um navegador da Web no dispositivo de gerenciamento.
2. Digite http://192.168.1.1 no campo de endereço URL. A página de login na J-Web é exibida.
3. Especifique o nome de usuário padrão como root. Não digite nenhum valor no campo Password (Senha).
4. Clique em Log In. A página J-Web Initial Setup é exibida.

Parte 8: definição das Configurações básicas

Defina as configurações básicas, como Host Name, Domain Name, Root Password (Nome do host, Nome do domínio, Senha raiz) do seu gateway de serviços.

IMPORTANTE: o endereço IP e a senha raiz devem já estar definidos quando a configuração for aplicada.

NOTA: todos os campos marcados com um asterisco (*) são obrigatórios.

Se o Método 2 da Parte 6 foi usado para obtenção de um endereço IP no seu gateway de serviços, as seguintes modificações da J-Web são necessárias:

1. Desmarque a caixa de seleção Enable DHCP no ge-0/0/0.0.
2. Digite o endereço IP manual fornecido pelo seu ISP no campo de endereços ge-0/0/0.0. O endereço IP deve ser digitado no formato a b.c.d/xx, sendo que xx é a máscara da sub-rede.

3. Digite o endereço IP do gateway no campo Default Gateway. Seu ISP também fornece o endereço IP do gateway.

4. Digite os nomes dos servidores no campo DNS name servers. Os nomes dos serviços são fornecidos pelo seu ISP.

5. Aplique a configuração.

Parte 9: aplicação da Configuração básica

1. Clique em Commit para salvar a configuração básica.

2. Clique em Apply para aplicar a configuração básica.

NOTA: para alterar a configuração da interface, consulte Branch SRX Series Services Gateways Golden Configurations no http://www.juniper.net/us/en/local/pdf/app-notes/3500153-en.pdf.

Parte 10: verificação da Configuração

Acesse http://www.support.dell.com para confirmar que você está conectado na Internet. Esta conectividade garante a passagem do tráfego pelo gateway de serviços.

NOTA: Se a página http://www.support.dell.com não carregar, verifique suas definições de configuração e se elas foram aplicadas.

Após concluir estas etapas você pode passar o tráfego de qualquer porta trust para a porta untrust.

Conexão e configuração do Gateway de Serviços J-SRX240 com Serviços Integrados de Convergência

Se tiver um modelo J-SRX240H-P-MGW, siga as instruções abaixo para configurar o suporte de voz no gateway de mídia e começar a usar o dispositivo para fazer e receber chamadas.

A tabela abaixo fornece uma síntese das etapas a serem seguidas para configurar o suporte de voz no gateway de mídia.

1 Conexão das portas FXO e FXS. 7 Configuração do tronco.
2 Acesso à interface J-Web. 8 Configuração dos grupos de troncos.
3 Configuração da classe de restrição. 9 Criação de um plano de discagem.
4 Configuração da estação SIP. 10	Configuração do gateway de mídia.
5	Configuração da estação analógica. 11	Configuração do servidor de chamadas de sobrevivência.
6 Configuração do servidor de chamadas ponto a ponto.

Parte 1: conexão das Portas FXO e FXS

1. Conecte uma Porta FXS (FXS1 ou FXS2) do dispositivo em um dispositivo analógico como telefone, fax ou modem usando um cabo RJ-11.
2. Conecte uma porta FXO (FXO1 ou FXO2) do dispositivo nos switches da central local (CO) ou em uma porta de estação de um PSTN usando um cabo RJ-11.
3. Conecte um cabo Ethernet de qualquer uma das portas PoE (ge-0/0/0 a ge-0/0/15) no telefone VoIP.

Parte 2: acesso à Interface J-Web

1. Inicie um navegador da web no dispositivo de gerenciamento.

2. Entre usando as credenciais definidas na configuração inicial descritas na seção "Conexão e configuração do Gateway de Serviços J-SRX240".

3. A página do J-Web Dashboard é exibida.

Parte 3: configuração da Classe de restrição.

Configure a classe de restrição para definir a norma que rege a especificação das permissões dos tipos de chamadas:

1. Seleccione Configure > Convergence Services > Station > Class of Restriction. A página Class of Restriction Configuration é exibida.
2. Clique em Add para criar uma nova classe de restrição. A página New Class of Restriction é exibida.
3. Digite o nome no campo Class of Restriction.
4. Clique em Add para adicionar uma nova norma à classe de restrição sendo criada. A página New Policy Configuration é exibida.
5. Execute o seguinte:

Campo	Ação
Policy Name	Especifique um nome para a norma.
Available Call Types	Selecione os tipos de chamada que se aplicam à sua definição.
Permissions	Defina permissões nos tipos de chamada selecionados.

NOTA: como padrão, somente as chamadas entre ramais e chamadas de emergência são permitidas.

Parte 4: configuração da estação SIP

NOTA: ao fazer a configuração inicial do dispositivo não é necessário configurar os modelos da estação. Você pode usar os valores padrão.

1. Seleccione Configure > Convergence Services > Station. A página Station Configuration é exibida.
2. Clique em Add para adicionar a nova estação e executar as seguintes ações básicas obrigatórias:

Campo	Ação
Name	Especifique um nome para a estação.
Extensions	Digite o número do ramal da estação.
Class of Restriction	Selecione a classe de restrição já configurada.
Template Name	Selecione o modelo de estação já definido.

Os modelos analógicos podem ser configurados para que sejam iguais e possam compartilhar uma configuração comum.

Parte 5: configuração da Estação analógica

1. Seleccione Configure > Convergence Services > Station. A página Station Configuration é exibida.
2. Clique em Add para adicionar a nova estação e executar as seguintes ações básicas obrigatórias:

Campo Ação

Name Especifique um nome para a estação.

Extensions Digite o número do ramal da estação.

Class of Restriction Selecione a classe de restrição já configurada.

Template Name Seleccione o modelo de estação já definido.

TDM Interface Especifique o tipo de interface TDM a ser configurada (FXO, FSX ou T1).

NOTA: você pode configurar as estações SIP individuais da mesma forma para que possam compartilhar uma configuração comum.

Parte 6: configuração do Peer Call Server (Servidor de chamadas ponto a ponto)

Configure o servidor de chamadas ponto a ponto que fornece o roteamento de chamadas e os serviços de manipulação de chamadas:

1. Seleccione Configure > Convergence Services > Call Server. A página Peer Call Server Configuration é exibida.
2. Execute as seguintes ações básicas obrigatórias:

Campo Ação
Name Especifique o nome do servidor de chamadas ponto a ponto.

PSTN Access Number	Especifique o número de PSTN externo do servidor de chamadas de sobrevivência se for preciso contatar o PSTN diretamente.
Address Type	Selecione o tipo de endereço como fqdn ou lpv4-address.

FQDN Digite o nome de domínio totalmente qualificado.

IP Address Digite o endereço IP do servidor de chamadas ponto a ponto.

NOTA: ao configurar o servidor de chamadas ponto a ponto:

Para que o dispositivo se autentique automaticamente com o servidor de chamadas ponto a ponto, pode ser preciso fornecer os detalhes de senha e ID do usuário do dispositivo que foram informados pelo administrador do servidor de chamadas ponto a ponto.
■ Você pode aceitar os valores padrão nos campos Port (5060) e Transport (UDP).
Ao fazer a configuração inicial do dispositivo não é necessário especificar o codec. O conjunto padrão de codecs é usado. Como padrão, os codecs são especificados na seguinte ordem: 711-μ, G711-A, G729AB.

Parte 7: configuração de um Tronco

Configure um tronco para uma interface de Multiplexação por Divisão do Tempo (Time-Division Multiplexing -TDM) PSTN a ser usada pelo dispositivo ou pelo servidor de chamadas de sobrevivência para rotear as chamadas para o destino.

1. Seleccione Configure > Convergence Services > Gateway > Trunks. A página New Trunk Configuration é exibida.
2. Execute o seguinte:

Campo	Ação
Trunk Name	Digite um nome para o tronco.
Trunk Type	Selecione o tipo de tronco (FXO, FXS ou T1).
TDM Interface	Selecione o tipo de interface TDM a ser configurada (FXO, FSX ou T1) para o roteamento de determinados tipos de chamadas.

Parte 8: configuração de Grupos de troncos

Um grupo de troncos consiste de vários troncos especificados na ordem de precedência em que devem ser selecionados para rotear uma chamada.

1. Seleccione Configure > Convergence Services > Gateway > Trunk Group. A página Trunk Group Configuration é exibida.
2. Clique em Add para adicionar um novo grupo de troncos e executar as seguintes ações obrigatórias:

Campo	Ação
Name	Especifique um nome para o grupo de troncos.
Available Trunks	Selecione os tipos de troncos que se aplicam à sua definição.

Parte 9: criação de um Plano de discagem

Crie um plano de discagem para que o servidor de chamadas ponto a ponto faça o roteamento de chamadas externas feitas por telefones SIP/estações analógicas do ramal para o PSTN:

1. Seleção Configure > Convergence Services > Dial Plan e clique em Dial Plan. A página Dial Plan Configuration é exibida.
2. Clique em Add para criar um novo plano de discagem. A página New Dial Plan Configuration é exibida.
3. Digite um nome no campo Dial Plan Name e clique em Add. A página New Route Pattern Configuration é exibida.
4. Execute as seguintes ações básicas obrigatórias:

Campo	Ação
Route Pattern	Especifique o nome do padrão da rota.
Call Type	Selecione o tipo de chamada. O padrão é chamada-tronco.
Trunk-groups	Selecione os grupos de troncos pré-configurados a serem incluídos no padrão da rota.

NOTA: você pode aceitar os valores padrão dos campos Preference e Digit Manipulation.

Parte 10: configuração do Gateway de mídia

Configure o gateway de mídia para que os usuários possam fazer chamadas dentro do ramal e externamente quando o servidor de chamadas ponto a ponto estiver acessível para fornecer o roteamento de chamadas e outros serviços de manipulação de chamadas:

1. Selezione Configure > Convergence Services > Media Gateway > Gateway. A página Media Gateway Configuration é exibida.
2. Clique em Add e digite as seguintes configurações obrigatórias:

Campo Ação

Media Gateway Especifique o nome do dispositivo.

Call Server Selezione uma chamada ponto a ponto com a qual se associar.

Dial Plan Seleccione um plano de discagem pré-configurado.

Zone Especifique o ponto de serviço da zona do dispositivo para que o gateway de midia e o servidor de chamadas de sobrevivência recebam os serviços da zona especificada.

NOTA: você pode aceitar os valores padrão nos campos Port (5060) e Transport (UDP).

Parte 11: configuração do Servidor de chamadas de sobrevivência

Este servidor assume as responsabilidades do servidor de chamadas ponto a ponto quando o servidor de chamadas ponto a ponto não puder ser contatado.

1. Seleccione Configure > Convergence Services > Call Service. A página Survivable Call Service é exibida.

2. Clique em Add para acrescentar um novo serviço de chamadas e executar as seguintes ações básicas obrigatórias:

Campo Ação

Call Service Name Especifique o nome do serviço de chamadas.

Call Server Seleclone o servidor de chamadas ponto a ponto.

Dial Plan Seleccione o plano de discagem pré-configurado a ser usado como servidor de chamadas de sobrevivência.

Zone Especifique o nome da zona.

NOTA: os demais parâmetros necessários para configurar o serviço de chamadas são opcionais e você pode aceitar os valores padrão definidos para esses parâmetros.

Desligamento do dispositivo

Você pode desligar o dispositivo de uma das seguintes maneiras:

■ Desligamento progressivo — pressione e solte imediatamente o botão Power. O dispositivo começa a desligar progressivamente o sistema operacional.
■ Desligamento imediato — mantenha o botão Power pressionado por 10 segundos. O dispositivo é desligado imediatamente. Pressione o botão Power novamente para ligar o dispositivo.
NOTA: para reinicializar ou parar o sistema na J-Web selecione Maintain > Reboot.

Para mais informações de configuração, consulte Branch SRX Series Services Gateways Golden Configurations no

Para informações detalhadas da configuração de software, consulte a documentação do software disponível no http://www.juniper.net/techpubs/software/junos-srx/index.html.

Contato da Dell

Para suporte técnico, acesse http://www.support.dell.com.
