830 - Thermometer Testo - Kostenlose Bedienungsanleitung

Produkttyp	Infrarot- und Kontaktthermometer
Marke	Testo
Modell	830
Kategorie	Thermometer
Abmessungen (L x B x H)	190 x 75 x 38 mm
Stromversorgung	9 V Batterie
Betriebsdauer	Ca. 15 Stunden
Infrarot-Messbereich	-30 °C bis +400 °C
Infrarot-Auflösung	0,1 °C
Infrarot-Genauigkeit	±1,0 °C oder 1,0 % v.M. (0 bis +400 °C), ±1,5 °C oder 1,5 % v.M. (-20 bis 0 °C), ±2,0 °C oder 2,0 % v.M. (-30 bis -20,1 °C)
Kontakt-Messbereich (Typ K Sonde)	-50 °C bis +500 °C
Kontakt-Auflösung	0,1 °C
Kontakt-Genauigkeit	±0,5 °C + 0,5 % (bei 22 °C)
Einstellbarer Emissionsgrad	0,1 bis 1,0
Optik (Verhältnis Abstand/Durchmesser)	30:1
Laser	Klasse 2, < 1 mW, 645-660 nm
Hauptfunktionen	IR- und Kontaktmessung, Hintergrundbeleuchtung, automatische Abschaltung, HOLD-Funktion, min/max Alarm
Garantie	2 Jahre
Norm	CE
Betriebstemperatur	-20 °C bis +50 °C
Lagertemperatur	-40 °C bis +70 °C
Reinigung	Gehäuse mit feuchtem Tuch, Linse mit Wasser oder Alkohol
Sicherheit	Nicht an spannungsführenden Teilen messen, Laserbestrahlung vermeiden, nicht im medizinischen Bereich verwenden
Ersatzteile	9 V Batterien, Ersatzsonden (Ref. 0602 0393, 0602 1793 usw.)
Mitgelieferte Kontaktsonde	Thermoelement Typ K (Bereich -50 bis +500 °C)

Häufig gestellte Fragen - 830 Testo

Wie führe ich eine Infrarotmessung mit dem Testo 830 durch?

Schalten Sie das Gerät ein, indem Sie die Messtaste drücken. Zielen Sie mit dem Laser auf das Objekt, während Sie die Taste gedrückt halten. Der Laser markiert den Messbereich. Lassen Sie die Taste los, um den Wert zu halten (HOLD). Die min/max-Werte bleiben bis zur nächsten Messung erhalten.

Wie stelle ich den Emissionsgrad für bestimmte Materialien ein?

Halten Sie im Infrarotmodus die Taste 3 Sekunden lang gedrückt, um in die Emissionsgradeinstellung zu gelangen. Verwenden Sie die Tasten ▲/▼, um den Wert von 0,1 bis 1,0 einzustellen. Der Standardwert ist 0,95, geeignet für die meisten nichtmetallischen Materialien.

Wie wechsle ich die Batterie des Geräts?

Schalten Sie das Gerät aus. Öffnen Sie das Batteriefach, indem Sie den Deckel abnehmen. Entfernen Sie die alte Batterie und legen Sie eine neue 9V-Batterie unter Beachtung der Polarität (+/-) ein. Schließen Sie das Fach wieder.

Was bedeutet die Anzeige "---"?

Im Infrarotmodus zeigt "---" an, dass die gemessene Temperatur außerhalb des Messbereichs (-30 bis +400 °C) liegt. Im Kontaktmodus bedeutet dies, dass der Bereich überschritten wurde, keine Sonde angeschlossen ist oder die Sonde beschädigt ist.

Wie reinige ich die Linse des Geräts?

Reinigen Sie die Linse vorsichtig mit Wasser oder einem mit medizinischem Alkohol getränkten Wattestäbchen. Für das Gehäuse verwenden Sie ein feuchtes Tuch. Verwenden Sie keine scheuernden Mittel.

Was ist der optimale Abstand für eine Infrarotmessung?

Die Optik hat ein Verhältnis von 30:1. Beispielsweise beträgt der Durchmesser des Messbereichs bei 1 Meter Entfernung etwa 33 mm (30:1). Je weiter Sie entfernt sind, desto größer ist der gemessene Bereich.

Kann ich glänzende oder metallische Oberflächen mit Infrarot messen?

Glänzende oder oxidierte Metalloberflächen haben einen zu niedrigen Emissionsgrad für eine zuverlässige Infrarotmessung. Verwenden Sie Klebeband, um den Emissionsgrad zu erhöhen, oder bevorzugen Sie ein Kontaktthermometer.

Wie verwende ich die Kontaktsonde?

Schließen Sie die Typ-K-Sonde vor dem Einschalten an das Gerät an. Drücken Sie die Messtaste, um in den Kontaktmodus zu wechseln. Platzieren Sie die Sonde auf dem zu messenden Objekt. Der Wert wird angezeigt. Drücken Sie erneut, um den Wert zu halten (HOLD).

Wie stelle ich die Temperaturalarme ein?

Schalten Sie das Gerät aus. Halten Sie die Taste 3 Sekunden lang gedrückt, um in die Einstellungen zu gelangen. Verwenden Sie ▲/▼, um die untere (ALARM L) und obere (ALARM H) Grenze einzustellen. Aktivieren oder deaktivieren Sie den Alarm mit ▲/▼. Der akustische und visuelle Alarm ertönt bei Überschreitung.

Was tun, wenn das Display nicht aufleuchtet oder die Hintergrundbeleuchtung schwächer wird?

Dies deutet auf eine schwache Batterie hin. Ersetzen Sie die Batterie durch eine neue 9V-Batterie. Wenn das Problem bestehen bleibt, überprüfen Sie die Batteriekontakte.

BEDIENUNGSANLEITUNG 830 Testo

Bedienungsanleitung de

Instruction manual en

Mode d'emploi fr

1. Allgemeine Hinweise

Lesen Sie theses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es einsetzen. Bewahren Sie theses Dokument griff bereit auf, um bei Bedarf nachschlagen zu können.

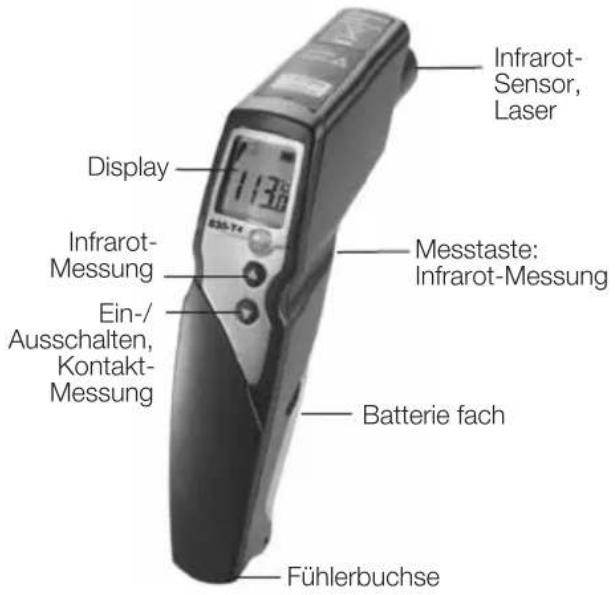

2. Produktbeschreibung

Zubehör

Bezeichnung Antikel-Nr.

Wasserdichter Tauch-/

Einstechfuhler.

-60...+400°C 0602 1293

Reaktionsschneller

Oberflächenfuhrer

-60...+300°C 0602 0393

Robuster Luftfuher.

-60...+400°C 0602 1793

Lederschutz

hülle 0516 8302

Emissionsklebeband

= 0.9505540051

3. Sicherheitshinweise

Elektrische Gefahren vermeiden:

Kontaktmessung: Nicht an oder in der Nähe von spannungs - fuhrenden Teilen messen. Infrarotmessung: Bei Messung von spannungs fuhrenden Teilen erforderliche Sicherheitsabstände einhalten.

Produktssicherheit/Gewährleistungsansprüche wahren:

Nur sach- und bestimmungsgemäß und unter Einhaltung der vor gegebenen Parameter einsetzen. Keine Gewalt anwenden.
- Nicht elektromagnetischer Strahlung (z. B. Mikrowellen, Induk-tions heizungen), statischer Aufladung, Hitze oder starken Temperaturschwankungen aussetzen.
- Nicht zusammen mit Lösungsmitteln (z. B. Aceton) lagern.
Produkt nur öffnen, wenn dies zu Wartungs- oder Instand-haltungsarbeiten ausdrücklich in der Dokumentation beschrieben ist.

Laserstrahlung!

Nicht in den Laserstrahl blichen.

Fachgerecht entsorgen:

Defekte Akkus/ leere Batterien an den darauf vorgesehenen Sammelstellen abgeben.
Produkt nach Ende der Nutzungszeit direkt an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

4. Bestimmungsgemäß Verwendung

Das testo 830 ist ein kompaktes Infrarot-Thermometer zur berührungslosen Messung von Oberflächentemperaturen. Mit einem angeschlossenen Fuhler kann zusammen eine Kontakt -messung durchgeführt werden.

Nicht für diagnostische Messungen im medizinischen Bereich geeignet!

5. Technische Daten

Eigenschaft testo 830-T4

Messgroße °C/°F

Messbereich IR -30...+400 °C

Auflösung IR 0,1 °C

Genauigkeit IR ±1,0 °C oder 1,0% v.Mw. (0,1...+400 °C)1; (be 23°C)+/- 1 Digit ±1,5 °C oder 1,5% v.Mw. (-20...0 °C)1; ±2,0 °C oder 2,0% v.Mw. (-30...-20,1 °C)1

Emissionsfaktor 0,1...1,0 einstellbar

Messrate IR 0,5 s

Temperatur-Sensor Thermoelement Typ K (steckbar)

Messbereich Temp.-Sensor -50...+500°C

Auflösung Temp.-Sensor 0,1 °C

Genauigkeit Temp.-Sensor ±0,5 °C+0,5% v.Mw. (±1 Digit)bei Nenntemperatur 22 °C

Messrate Temp.-Sensor 1,75 s

Optik (90%-Wert)30:1 (typisch bei einem Abstand von 1,0 m zum Messobjekt)2

Einsatztemperatur-20...+50 °C

Transport-/Lagertemperatur-40...+70°C

Spanningsversorgung9V-Block

Batterie-Standzeit15 h

GehäuseABS

Maße in mm (LxHxB) 190 x 75 x 38

CE-Richtlinie 2004/108/EG

Garantie2 Jahre

Laser

Lasertyp2-fach Laser

Leistung< 1 mW

Wellenlänge645 bis 660 nm

Klasse2

Norm DIN EN 60825-1:2001-11

1 der größere Wert gilt
2 + Öffnungsdurchmesser des Sensors (16mm)

6. Inbetriebnahme

Batterie einlagen: siehe 9.1 Batterie wechseln.

7. Bedienung

7.1 Fuhler anschließen

• Temperaturfuhler an die Führbuchse anschließen. Polung beachten!

7.2 Ein-/Ausschalten

Gerät einschalten: Messtaste drucken.
- Alle Display-Segmente leuchten kurz auf. Das Gerät wechselt in die Infrarot-Messansicht (leuchtet).

Die Displaybeleuchting wird bei jeder Tastenbetätigung für 10s eingeschaltet.

Gerät ausschalten: edrückt halten, bis das Display erlischt.

Das Gerät schaltet nach 1min (IR-Messansicht) bzw. 10min (Kontakt-Messansicht) ohne Tastenbetätigung selbständig aus.

7.3 Messen

Hinweise zur Infrarot-Messung (Kapitel 11)/ Kontakt-Messung (Kapitel 12) beachten.
Das Zurücksetzen der Min-/Max.-Werte erfolgt bei der
IR-Messung mit Drucken der Messtaste, bei der Kontakt-Messung mit Ausschalten des Geräts oder Wechsel zur IR-Messansicht.
- Gerät ist eingeschaltet.

IR-Messung

1 Messung starten: Messtaste gedrückt halten.
2 Messobjekt mit Hilfe der Laserpunkte anpeilen: Laser markieren oberes und unteres Ende des Messflecks (bei Abstand zum Messobjekt von 1,0 m; siehe Kapitel 11.3 Messfleck, Entfernung).
- Der aktuelle Messwert wird angezeigt (2 Messungen pro s)
3 Messung beenden: Taste loslassen.
- HOLD leuchtet. Der letzte Messwert und Min.-/Max.-Wert werden bis zur{nachsten Messung gehalten.
Zwischen Min.-, Max.- und festgehaltenem Wert wechseln: drucken.
- Messung erneut starten: Messtaste drücken.

Kontaktmessung

• Temperaturfuhler wurde vor dem Einsatz des Geräts angeschlossen.

1 Kontaktthermometer in/ auf dem Messobjekt positionieren und Messung auslösen: drücken.

• Das Gerät wechseln in die Kontakt-Messansicht (leuchtet). Der aktuelle Messwert wird angezeigt.

2 Messung beenden: drucken.

• HOLD leuchtet. Der letzte Messwert und Min.-/Max.-Wert werden bis zur{nachsten Messung gehalten.

Zwischen Min.-, Max.- und festgehaltenem Wert wechseln: drucken.
- Messung erneut starten: drucken.
Zurück zur Infrarot-Messansicht: Messtaste drucken.

Emissionsgrad einstellen

• Gerät befindet sich in der Infrarot-Messansicht.

! Wird im Emissionsgradmodus für 3s keine Taste gedrückt, wechsel das Gerät zur Infrarot-Messansicht.

1 3s gedrückt halten.
2 Emissionsgrad einstellen oder drucken.
- Das Gerät wechselt zur Infrarot-Messansicht.

8. Einstellungen

• Gerät ist ausgeschaltet.

! Wird im Einstellmodus für 3s keine Taste gedrückt, wechselt das Gerät zur{nachsten Ansicht.

1 3s gedrückt halten.
- Das Gerät wechseln in den Einstellmodus.
2 Unteren Alarmwert (ALARM) einstellen: O oder drücken. Fürchnellen Vorlauf Taste gedrückt halten.
3 Oberen Alarmwert (FALARM) einstellen: O oder drücken. Fürchnellen Vorlauf Taste gedrückt halten.
4 Alarmfungtion ein- (on)/ausschalten (oFF) einstellen: O oder O drucken.
5 MessgroBe einstellen (^ oder ^) ..oder drucken.

• Das Gerät wechselt zur Infrarot-Messansicht.

Die Alarmfunktion ist nur bei IR-Messung verfügbar. Bei Über-/ Unterschreitung der eingestellten Alarmwerte erfolgt ein optischer und akustischer Alarm.

9. Wartung und Pflege

9.1 Batterie wechseln

Gerät muss ausgeschaltet sein!

1 Batteriefach öffnen: Deckel aufklappen.
2 Verbrauchte Batterie Herausnahmen und neue einlagen. Polung beachten! Minuspol muss nach einlagen der Batterie sightbar sein.
3 Batteriefach schließen: Deckel zuklappen.

9.2 Gerät reinigen

Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

Das Gehäuse mit einem feuchten Tuch (Seifenlauge) abreiben.
Die Linse vorsichtig mit einem mit Wasser oder medizinisch Alkohol benetzten Watte stäbchen reinigen.

10. Fragen und Antwerten

Frage Mögliche Ursachen Mögliche Lösung

Displaybeleuchtung faktioniert - Batterie fast leer. Batterie wechseln. nicht mehr

Leuchtet. - Batterie leer. Batterie wechseln.

Gerätläßt sich nicht - Batterie leer. Batterie wechseln. einschalten

IR-Messansicht: - Messwerte außerhalb des - - - leuchtet. Messbereichs.

Kontakt-Messansicht: - Messwerte außerhalb des - - - leuchtet Messbereichs.

- Hein Führer angeschlossen. Führer anschließen. - Führerbruch. Führer wechseln.

Falls wir ihre Frage nicht beantwarten konnten, wenden Sie sichitte an ihren Handler oder den Testo-Kundendienst.

11. Hinweise zur Infrarot (IR)-Messung

11.1 Messmethode

IR-Messung ist eine optische Messung

Linse sauber halten.
- Nicht mit beschlagener Linse messen.
- Messbereich (Bereich zwischen Gerät und Messobjekt) von Störgroßen freihalten: Keine Staub- und Schmutzpartikel, keine Feuchtigkeit (Regen, Dampf) oder Gase.

IR-Messung ist eine Oberflächenmessung

Wenn sich Schmutz, Staub, Rauhreif usw. auf der Oberfläche befinden, wird nur die oberste Schicht gemessen, sprich der Schmutz.

Bei eingeschweitten Lebensmitteln nicht an Luftteinschlüssen messen.

Bei kritischen Werten immer mit Kontakt-Thermometer nachmessen. Besonders im Lebensmittelbereich: Kerntemperatur mit Einstech- /Eintauchthermometer messen.

Angleichzeit

• Bei Veränderung der Umgebungstemperatur (Wechsel des Messortes, z. B. Innen-/Außenmessung) besteht das Messgerät für die Infrarot-Messung eine Angleichzeit von 15min.

11.2 Emissionsgrad

Materialien besitzen unterscheidliche Emissionsgrade, das heißt sie senden unterscheidliche Mengen an elektromagnetischer Strahlung aus. Der Emissionsgrad des testo 830 ist ab Werk auf 0,95 eingestellt. Dies ist optimal zur Messung von Nichtmetallen (Papier, Keramik, Gips, Holz, Farben und Lacke), Kunst stoffen und Lebensmitteln.

Blanke Metalle und Metaloxide sind aufgrund ihres niedrigen bzw. uneinheitlichen Emissionsgrades nur bedingt für die IR-Messung geeig net.

Emissionsgrad erhöhende Beschichtungen wie z. B. Lack oder Emissions-Klebeband (Art.-Nr. 0554 0051) auf das Mess objekt aufbringen. Falls dies nicht möglich ist: Mit Kontakt-Thermometer messen.

Emissionsgradtable wichtiger Materialien (typische Werte)

Material (Temperatur) &	Material (Temperatur) &
Aluminium, walzblank (170°C) 0,04	Kühlkörper, schwarz eloxiert (50°C) 0,98
Baumwolle (20°C) 0,77	Kupfer,leitung angelaufen (20°C) 0,04
Beton (25°C) 0,93	Kupfer, oxidiert (130°C) 0,76
Eis, glatt (0°C) 0,97	Kunststoffe: PE, PP, PVC (20°C) 0,94
Eisen, abgeschmirgelt (20°C) 0,24	Messing, oxidiert (200°C) 0,61
Eisen mit Gusshaut (100°C) 0,80	Papier (20°C) 0,97
Eisen mit Walzhaut (20°C) 0,77	Porzellan (20°C) 0,92
Gips (20°C) 0,90	Schwarzer Lack, matt (80°C) 0,97
Glas (90°C) 0,94	Stahl, wärmebeh. Oberfläche (200°C) 0,52
Gummi, hart (23°C) 0,94	Stahl, oxidiert (200°C) 0,79
Gummi, weich-grau (23°C) 0,89	Ton, gebrannt (70°C) 0,91
Holz (70°C) 0,94	Transformatorenlack (70°C) 0,94
Kork (20°C) 0,70	Ziegelstein, Mörtl, Putz (20°C) 0,93

11.3 Messfleck, Entfernung

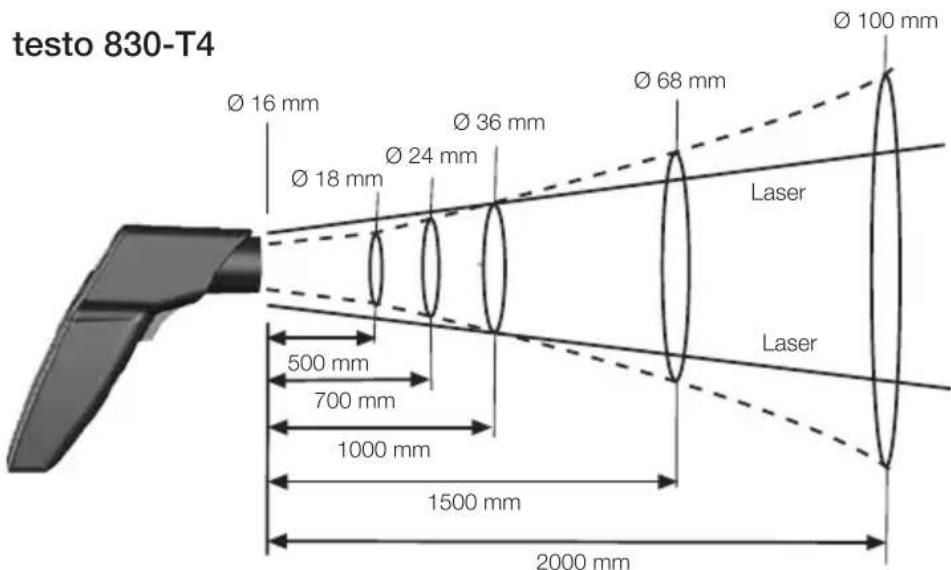

Abhängig von der Entfernung des Messgeräts zum Messobjekt wird ein bestimmter Messfleck erfasst.

Messoptik (Verhältnis Entfernung : Messfleck)

12. Hinweise zur Kontakt-Messung

• Mindesteinstechtiefe bei Tauch-/ Einstechfuhlern beachten: 10 x Fuhlerdurchmesser
  Einsatz in aggressiven Säuren oder Basen vermeiden.
• Mit Kreuzbandkopf-Oberflächenfuhrlem nicht an scharfen Kanten messen.

1. General Information

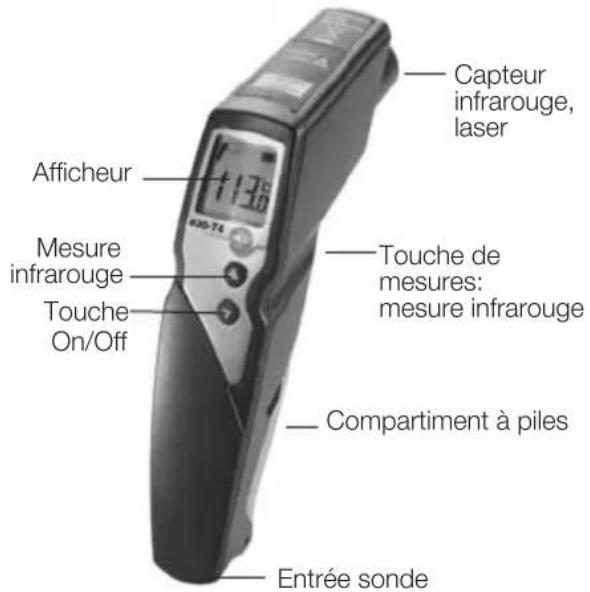

2. Description de l'ordinateil
