830 - Thermomètre Testo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre infrarouge et contact
Marque	Testo
Modèle	830
Catégorie	Thermomètre
Dimensions (L x l x h)	190 x 75 x 38 mm
Alimentation	Pile 9 V
Autonomie	Environ 15 heures
Plage de mesure infrarouge	-30 °C à +400 °C
Résolution infrarouge	0,1 °C
Précision infrarouge	±1,0 °C ou 1,0 % v.m. (0 à +400 °C), ±1,5 °C ou 1,5 % v.m. (-20 à 0 °C), ±2,0 °C ou 2,0 % v.m. (-30 à -20,1 °C)
Plage de mesure contact (sonde type K)	-50 °C à +500 °C
Résolution contact	0,1 °C
Précision contact	±0,5 °C + 0,5 % (à 22 °C)
Émissivité réglable	0,1 à 1,0
Optique (ratio distance/diamètre)	30:1
Laser	Classe 2, < 1 mW, 645-660 nm
Fonctions principales	Mesure IR et contact, rétroéclairage, arrêt automatique, fonction HOLD, alarme min/max
Garantie	2 ans
Norme	CE
Température d'utilisation	-20 °C à +50 °C
Température de stockage	-40 °C à +70 °C
Nettoyage	Boîtier avec chiffon humide, lentille avec eau ou alcool
Sécurité	Ne pas mesurer sur éléments sous tension, éviter exposition laser, ne pas utiliser en milieu médical
Pièces détachées	Piles 9 V, sondes de rechange (réf. 0602 0393, 0602 1793, etc.)
Sonde de contact fournie	Thermocouple type K (plage -50 à +500 °C)

FOIRE AUX QUESTIONS - 830 Testo

Comment effectuer une mesure infrarouge avec le Testo 830 ?

Allumez l'appareil en appuyant sur la touche de mesure. Visez l'objet avec le laser en maintenant la touche enfoncée. Le laser délimite la zone de mesure. Relâchez la touche pour figer la valeur (HOLD). Les valeurs min/max sont conservées jusqu'à la prochaine mesure.

Comment régler l'émissivité pour des matériaux spécifiques ?

En mode infrarouge, maintenez la touche enfoncée pendant 3 secondes pour entrer dans le réglage d'émissivité. Utilisez les touches ▲/▼ pour ajuster la valeur de 0,1 à 1,0. La valeur par défaut est 0,95, adaptée à la plupart des matériaux non métalliques.

Comment changer la pile de l'appareil ?

Éteignez l'appareil. Ouvrez le compartiment à pile en retirant le couvercle. Retirez la pile usagée et insérez une nouvelle pile 9V en respectant la polarité (+/-). Refermez le compartiment.

Que signifie l'affichage "---" ?

En mode infrarouge, "---" indique que la température mesurée est en dehors de la plage de mesure (-30 à +400 °C). En mode contact, cela signifie que la plage est dépassée, qu'aucune sonde n'est connectée ou que la sonde est endommagée.

Comment nettoyer la lentille de l'appareil ?

Nettoyez délicatement la lentille avec de l'eau ou un coton imbibé d'alcool médical. Pour le boîtier, utilisez un chiffon humide. N'utilisez pas de solutions abrasives.

Quelle est la distance optimale pour une mesure infrarouge ?

L'optique a un ratio de 30:1. Par exemple, à 1 mètre de distance, le diamètre de la zone de mesure est d'environ 33 mm (30:1). Plus vous êtes loin, plus la zone mesurée est grande.

Puis-je mesurer des surfaces brillantes ou métalliques avec l'infrarouge ?

Les surfaces métalliques brillantes ou oxydées ont une émissivité trop basse pour une mesure infrarouge fiable. Utilisez du ruban adhésif pour augmenter l'émissivité ou préférez un thermomètre à contact.

Comment utiliser la sonde de contact ?

Connectez la sonde de type K à l'appareil avant de l'allumer. Appuyez sur la touche de mesure pour passer en mode contact. Placez la sonde sur l'objet à mesurer. La valeur s'affiche. Appuyez de nouveau pour figer la valeur (HOLD).

Comment régler les alarmes de température ?

Éteignez l'appareil. Maintenez la touche enfoncée pendant 3 secondes pour entrer dans les réglages. Utilisez ▲/▼ pour régler la limite inférieure (ALARM L) et supérieure (ALARM H). Activez ou désactivez l'alarme avec ▲/▼. L'alarme sonore et visuelle se déclenche en cas de dépassement.

Que faire si l'écran ne s'allume pas ou le rétroéclairage faiblit ?

Cela indique une pile faible. Remplacez la pile par une neuve de type 9V. Si le problème persiste, vérifiez les contacts de la pile.

MODE D'EMPLOI 830 Testo

Lire attentivement ce document avant toute utilisation de l'appareil. Garder ces consignes d'utilisation et de sécurité à portée de main, afin de pouvoir vous y référer si cela s'avère nécessaire.

Sonde de surface à réaction instantanée

-60...+300°C 0602 0393

Sonde robuste.

-60...+400°C 0602 1793

Douille de protection en

cuvivre 0516 8302

Ruban adhésif d'émissivité

ε = 0.9505540051

Éviter les chocs électriques :

• Mesures avec contact : Ne pas effectuer de mesures sur des éléments sous tension.

Mesures en mode infrarouge : Respecter une distance de sécurité suffisante, lors de mesures sur des éléments sous tension.

Garantie :

Utiliser l'appareil conformément à l'utilisation préconisée dans ce mode d'emploi et dans la limite des caractéristiques techniques exposées ci-dessous. Ne pas utiliser la force. - Ne pas exposer l'appareil à des rayonnements électromagnétiques, (ex : Four micro-ondes, plaques inductions), à des charges statiques ou à des variations de températures importantes. - Ne pas stocker avec des solvents (ex : acetone). N'ouvrir l'appareil qu'à des fins de maintenance décrites dans ce mode d'emploi.

Rayon laser!

Ne jamais se trouver dans le champ du rayon laser.

Environnement :

Utiliser des accus et déposer les piles usagées aux points de collecte prévus à cet effet. Tous les appareils en fin de cycle de vie doivent nous être retournés. Nous assurons un recyclage qui respecte l'environnement.

4. Applications

Le thermomètre compact infrarouge, testo 830 est l'appareil idéal pour les mesures de température de surface ou pour des mesures de température sans contact. Une mesure de contact peut être procédée en connectant la sonde appropriée.

Ne convient pas à une utilisation en milieu médical

5. Caractéristiques techniques

Caracteristiques testo 830-T4
Paramètres °C/°F
Etendue de mesure infrarouge -30... +400°C
Résolution infrarouge 0.1°C
Précision infrarouge ±1,0 °C ou 1,0% v.m. (0,1...+400 °C)1; (à 23°C) +/- 1 digit ±1,5 °C ou 1,5% v.m. (-20..0 °C)1; ±2,0 °C ou 2,0% v.m. (-30...-20,1 °C)1
Emissivité 0.1 ... 1.0 régable
Cadence de mesure infrarouge 0.5s
Sonde de température Thermocouple Type K
Etendue de mes. de la sonde de temp. -50 ... +500°C
Résolution de la sonde de temp. 0.1 °C
Précision de la sonde de temp. ±0.5 °C+0.5% (±1 digit) à une température de 22 °C
Cadence de mes. de la sonde de temp. 1.75s
Optique (90% valeur)	30:1 (concernant une distance de 1,0m de l'objet mesure usage normal)2
Température d'utilisation	-20 ... +50 °C
Température de transport/stockage	-40... +70°C
Alimentation	pile 9V
Autonomie pile	15 h
Boîtier	ABS
Dimensions en mm (Lxlxh)	190 x 75 x 38
Norme CE	2004/108/CEE
Garantie	2 ans
Laser
Type de laser 2 x laser
Alimentation	< 1 mW
Longueur d'onda	645... 660 nm
Classe	2
Standard	DIN NE 60825-1:2001-11

1. Valeur la plus haute appliquée 2 + ouverture diamètre de la sonde (16mm)

6. Première utilisation

Insérer la pile : Voir 9.1 Remplacer la pile.

7.1 Connecter la sonde

• Connecter la sonde sur l'appareil.

7.2 Allumer/éteindre l'appareil

• Allumer l'appareil : Appuyer sur la touche de mesure.
• Bref affichage de tous les segments. L'appareil se met en mode infrarouge (s'allume). Le rétro-éclairage de l'afficheur est actif 10 secondes suivant l'activation de n'importe quelle touche. Éteindre l'appareil : Appuyer sur cette touche jusqu'à ce que l'écran s'éteigne.

L'appareil s'éteint automatiquement après 1 min. (affichage de mesure IR) ou 10 min. (affichage de mesure par contact) sans qu'aucune touche ne soit actionnée.

7.3 Mesures

Respecter les remarques relatives aux mesures IR (chapitre 11) / mesures par contact (chapitre 12). La réinitialisation des valeurs min./max. se fait en appuyant sur la touche de mesure en cas de mesure IR. Pour les mesures par contact, les valeurs sont réinitialisées lors de la mise à l'arrêt de l'appareil ou en cas de passage à l'affichage IR des mesures. L'appareil est allumé.

Mesures infrarouge

1 Commencer la mesure : Maintenir la touche de mesure enfoncée.

2 Viser l'objet à mesurer à l'aide du point laser: le laser définit le point le plus haut et le plus bas de la zone de mesure (à une distance de l'objet mesure de 1,0m; cf. chapitre 11.3 cible, distance de mesure).

• Les valeurs de mesure s'affichent (2 mesures par seconde)

3 Fin de mesure : Relâcher la touche.

• HOLD s'affiche. La dernière valeur de mesure et les valeurs min./max. sont conservées jusqu'à la mesure suivante.
• Basculer entre les valeurs min./max. et la valeur conservée : appuyer sur □

Procéder à une nouvelle mesure : appuyer sur la touche de mesure.

Mesure de contact

• La sonde de température a été connectée avant de démarrer l'appareil de mesure.

1 Positionner le thermomètre à contact dans ou sur l'objet à mesurer et commencer la mesure : appuyer sur

• L'appareil passe en mode contact (s'effiche). La valeur s'affiche à l'écran.

2 Fin de mesure : appuyer sur

• HOLD s'affiche. La dernière valeur de mesure et les valeurs min./max. sont conservées jusqu'à la mesure suivante.
• Basculer entre les valeurs min./max. et la valeur conservée : appuyer sur

Procéder à une nouvelle mesure : appuyer sur

• Revenir à l'affichage IR des mesures : appuyer sur la touche de mesure.

Réglage de l'émissivité

L'appareil est en mode infrarouge.

Si dans le mode émissivité aucune touche n'est activée pendant 3 s, l'appareil passe automatiquement en infrarouge.

1. Maintenir enfoncé 3 sec.

2 Régler l'émissivité : Appuyer sur.

• L'appareil enne mode infrarouge

8. Réglages

L'appareil est éteint.

Si aucune touche n'est activée pendant 3 s, l'appareil change de mode.

1. Maintien enonce 3 sec.
2. L'appareil revient en mode de réglage.

2 Régler la limite d'alarme inférieure (ALARM): appuyer sur ou Maintenir la touche enforcée pour une avance rapide.

3 Régler la limite d'alarme supérieure (ALARM) : appuyer sur ou Maintenir la touche enfoncée pour une avance rapide.

4 Activer (on) / Désactiver (off) la fonction d'alarme : appuyer sur ou

5 Sélectionner une grandeur (^ / ^) : appuyer sur ou. L'appareil passe en mode d'affichage IR des mesures.

La fonction d'alarme est uniquement disponible pour les mesures IR. Une alarme acoustique et optique apparait en cas de dépassement par le haut ou le bas des valeurs d'alarme régles.

9.1 Remplacer la pile

L'appareil doit être éteint.

1 Ouvrir le compartiment à pile : retirer le couvercle. 2 Retirer la pile usagée et en mettre une neuve. Attention à la polarité +/-. Le - doit être visible quand la pile est en place. 3 Fermer le compartiment à pile.

9.2 Nettoyage de l'appareil

Ne pas utiliser de solutions trop abrasives.

Nettoyer le boîtier à l'aide d'un chiffon humide. Nettoyer la lentille délicatement avec de l'eau ou du coton, imbibé d'eau ou d'alcool médical.

Message Causes possibles Régler le problème
L'éclairage de l'écran - Pile faible Changer la pile ne fonctionne plus.
s'affiche. - Pile vide Changer la pile
L'appareil ne s'allume pas - Pile vide Changer la pile
En mode infrarouge: - L'étendue de mesure - - - s'affiche. est dépassée
En mode contact: - L'étendue de mesure - - - s'affiche. est dépassée
	- Aucune sonde connectée Connecter la sonde
	- Sonde endommagée Remplace la sonde

11.1 Méthode de mesure

La mesure infrarouge est une mesure optique.

Nettoyer la lentille. Ne pas effectuer de mesure avec une lentille sale. Garder le champ de mesure libre de toutes interférences : pas de poussière, de particules de moisissure, de saleté (humidité, vapeur) ou de gaz.

La mesure infrarouge est une mesure de surface.

S'il y a de la poussière ou de la rouille sur la surface de l'objet à mesurer, ce sont ces particules qui seront mesurées.

Pour les produits alimentaires sous emballage, ne pas effectuer de mesures dans les poches d'air.

Si la valeur vous semble douteuse, utiliser en parallèle un thermomètre à contact. Pour toutes les mesures sur alimentaires congelés, utiliser un thermomètre à contact équipé d'une sonde d'immersion / détection.

11.2 Émissivité

Chaque matériel a une émissibilité différente : le taux de radiation électromagnétique varie. L'émissibilité du testo 830 est régée sur 0.95. Il s'agit de la valeur idéale pour des mesures sur des matières non métalliques (papier, céramique, bois, peinture et vernis), plastiques ou sur des denrées alimentaires).

Les métaux brillants ou oxydés ne conviennent pas à des mesures infrarouge : taux d'émissivité trop bas ou non-uniforme.

Pour augmenter le taux d'émissivité de l'objet à mesurer, utiliser du ruban adhésif (par ex. sur vernis). Si ça ne marche toujours pas, utiliser un thermomètre à contact classique.

Tableau d'émissivité pour quelques types de matériel aux valeurs standards

Materiau (Température) €

Aluminium en rouleau (170°C) 0.04

Coton (20°C) 0.77

Béton (25°C) 0.93

Glace lisse (0°C) 0.97

Fer poli (20)°C 0.24

Alliage fer et plomb (100°C) 0.80

Fer en rouleau (20°C) 0.77

Plâtre (20°C) 0.90

Verre (90°C) 0.94

Caoutchouc dur (23°C) 0.94

CaoutchoucSouple gris (23°C) 0.89

Bois (70°C) 0.94

Liège (20°C) 0.70

Materiaiu (Température) £
Peau 0.95
Cuivre terni (20°C)	0.04
Cuivre oxydé (130°C)	0.76
Plastique: PE, PP, PVC (20°C)	0.94
Laiton oxydé (200°C)	0.61
Papier (20°C)	0.97
Porcelaine (20°C)	0.92
Peinture noire mat (80°C) 0.97
Acier chauffé,traité (200°C)	0.52
Acier oxydé (200°C)	0.79
Argile cuite (70°C)	0.91
Peinture modifiée (70°C)	0.94
Brique, mortier, plâtre (20°C)	0.93

11.3 Zone de mesure, distance

Une zone de mesure est déterminée selon la distance à laquelle on se trouve par rapport à l'objet mesuré.

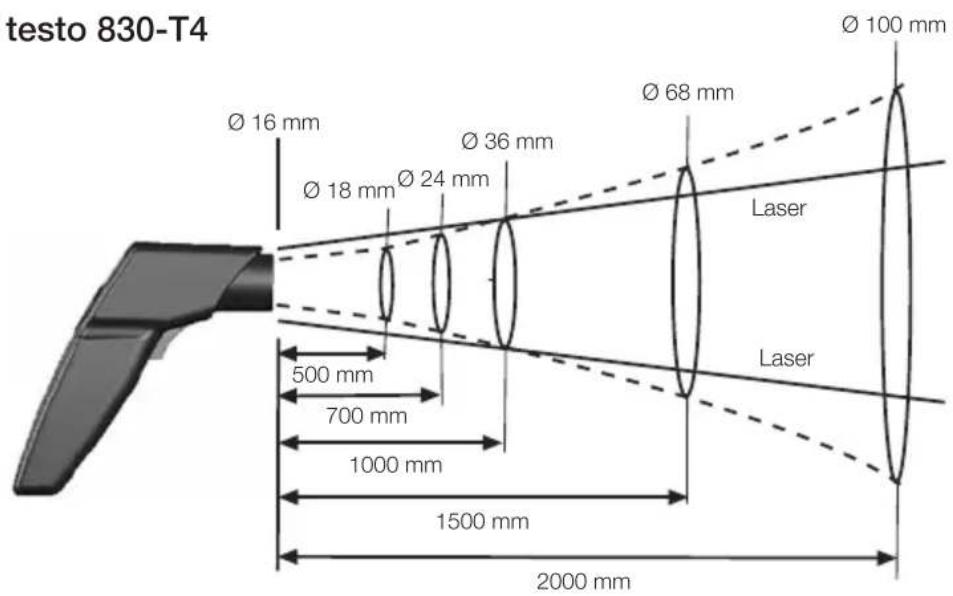

Mesure optique (Ratio Distance : zone de mesure)

12. Mesures de contact

En cas d'utilisation de sonde à immersion / détection, enfoncer la sonde à une profondeur suffisante afin d'obtenir des valeurs exactes (au moins 10x le diamètre de la sonde). - Eviter des applications dans des solutions acides et abrasives. - Ne pas utiliser de sondes de mesure de surface sur des pointes ou sur des surfaces tranchantes.
