Produkttyp	Handy-Halterung für Auto mit kabellosem Ladegerät
Marke	Tronic
Modell	TKHQ 10 A1
Maße (Halterung ohne Befestigung)	ca. 100 x 120 x 52 mm
Gewicht (Halterung mit Befestigung)	ca. 105 g
Stromversorgung	USB/Fahrzeug-Adapter 12-24 V (Zigarettenanzünder)
Kabellose Ausgangsleistung	10 W max
Kabellose Ladetechnologie	Qi (Induktion)
USB-Anschlüsse am Adapter	1x USB-A Standard (2,4 A), 1x USB-A Quick Charge 3.0 (3 A)
Maximaler Gesamtausgangsstrom (beide Ports)	5,4 A
Maximale Öffnung der Klemmbacken	ca. 7 bis 9 cm
Maximale Telefongröße	16,3 x 8,0 x 0,8 cm
Maximales Telefongewicht (inkl. Hülle)	300 g
Befestigungsart	An Lüftungsschlitzen (Spreizbefestigung)
Betriebstemperatur	+5 °C bis +35 °C
Lagertemperatur	0 °C bis +45 °C
Pflege und Reinigung	Leicht feuchtes Tuch, ohne Scheuermittel
Sicherheit	Nicht im Entfaltungsbereich von Airbags platzieren, Feuchtigkeit vermeiden, nach Gebrauch abziehen
Ersatzteile und Reparatur	Kundendienst über Kompernass Handels GmbH (siehe Anleitung)
Garantie	3 Jahre (Frankreich/Belgien)
Lieferumfang	Fahrzeughalterung, USB/Fahrzeug-Adapter, USB-A auf USB-C Kabel, Anleitung

Häufig gestellte Fragen - TKHQ 10 A1 TRONIC

Wie befestige ich die Halterung an den Lüftungsschlitzen?

Drücken Sie den Spreizknopf, um die Befestigungen zu öffnen, setzen Sie die Halterung auf einen Lüftungsschlitz, und lassen Sie den Knopf los, um sie zu verriegeln.

Mein Handy lädt nicht kabellos, warum?

Überprüfen Sie, ob Ihr Handy Qi-kompatibel ist. Falls nicht, verwenden Sie einen Induktionslade-Adapter. Stellen Sie außerdem sicher, dass sich keine Metallgegenstände (z.B. Magnetplatten) in der Hülle befinden.

Was bedeutet das Blinken der weißen LED?

Die LED blinkt, wenn das eingelegte Handy nicht mit dem kabellosen Qi-Laden kompatibel ist. Entfernen Sie das Handy und verwenden Sie einen geeigneten Adapter.

Kann ich ein nicht Qi-kompatibles Handy mit dieser Halterung laden?

Ja, über den USB-Anschluss des USB/Fahrzeug-Adapters und ein geeignetes Ladekabel. Die Halterung selbst hält das Handy nur.

Wie stelle ich die Neigung der Halterung ein?

Lösen Sie leicht den Gewebering, um das Kugelgelenk anzupassen, und schrauben Sie ihn fest, um den gewünschten Winkel zu arretieren.

Wie hoch ist die maximale Ladeleistung kabellos?

Die maximale Ausgangsleistung beträgt 10 W. Die tatsächliche Leistung hängt von der Kompatibilität des Handys ab.

Kann ich die Halterung mit einer dicken Hülle verwenden?

Es wird empfohlen, dicke Hüllen oder solche mit Metallteilen für effektives kabelloses Laden zu entfernen. Manche Handys müssen von ihrer Hülle befreit werden.

Was tun, wenn der USB/Fahrzeug-Adapter nicht leuchtet?

Überprüfen Sie die Verbindung zum Zigarettenanzünder. Je nach Fahrzeug muss die Zündung eingeschaltet sein. Wenn die Betriebs-LED aus bleibt, könnte die interne Überstromsicherung ausgelöst worden sein. Trennen Sie alle Geräte und schließen Sie sie wieder an.

Kann die Halterung im Querformat verwendet werden?

Nein, die Halterung ist nicht für die horizontale Ausrichtung geeignet. Sie ist für die Hochformat-Ausrichtung ausgelegt.

Wie reinige ich die Halterung?

Trennen Sie das Gerät vom Zigarettenanzünder. Reinigen Sie mit einem leicht feuchten Tuch. Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel. Vermeiden Sie Feuchtigkeitseintritt.

BEDIENUNGSANLEITUNG TKHQ 10 A1 TRONIC

DE/AT/CH Bedienungsanleitung Seite 25

Bestimmungsgemäß Verwendung 27
Hinweise zu Warenzeichen 28
Verwendete Warnhinweise und Symbole 28

Sicherheit 31

Grundlegende Sicherheitshinweise 31
Hinweise zur Funkschnittstelle 34

Teilebeschreibung/Bedienelemente 35

Inbetriebnahme 36

Auspacken 3
Lieferumfang prufen 36
Kfz-Halterung montieren 36
Kfz-Halterung an Lufthungsschlitzen befestigen 37
Kfz-Halterung anschlieben 37

Bedienung und Betrieb 39

Mobiltelefon kabellos aufladen 39
Andere USB-Endgeräte aufladen 40
Status der LED-Beleuchtung der Kfz-Halterung 40

Fehlersuche 41

Reinigung 42

Lagerung bei Nichtbenutzung 42

TRONIC

Entsorgung 43

Gerat entsorgen 43
Verpackung entsorgen 43

Anhang 44

Technische Daten 44
Vereinfache EU-Konformitäts erklärung 45
Garantie der Kompernaß Handels GmbH 46
Service 48
Importeur 49

Einführung

Herzlichen Glückwunsch zum Kauf ihrer neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Die Bedienungsanleitung ist Bestandteil these Products. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung.

Machen Sie sich vor der Benutzung des Produkts mit allen

Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäß Verwendung

Die Kfz-Halterung ist ein Gerät der Informationselektronik und dient der Befestigung und gleichzeitigen Ladung von Mobil telefonen und anderen 5 V-Geräten ausschließlich im Auto. Durch die eingesetzte Qi-Technologie konnen kompatible Mobiltelefon per Induktionsladung geladen werden. Alternativ konnen Mobiltelefon und andere 5 V-Geräte mit USB-Anschluss per Ladekabel über den Kfz/USB-Adapter geladen werden.

Der Kfz/USB-Adapter ist nur für Fahrzeuge mit einem Zigarettenanzünder, dessen negativer Pol auf Masse liegt, geeignet.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß und kann zu Beschädigungen und Verletzungen führen. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung oder eigenmächtiger Umbauten sind ausgeschlossen. Diese Produkt ist ausschließlich für den privaten Gebrauch und nicht für eine gewerbliche Nutzung bestimmt.

Hinweise zu Warenzeichen

USB ist ein eingetragenes Warenzeichen von USB Implementers Forum, Inc.
■ Das Wort „Qi" und das Qi-Symbol sind eingetragene Warenzeichen von Wireless Power Consortium.
■Qualcomm® Quick Charge™ ist ein Produkt von Qualcomm Technologies, Inc. und/oder seiner Tochterunternehmen. Qualcomm® ist eine Marke von Qualcomm Incorporated, eingetragen in den USA und anderen Ländern. Quick Charge™ ist eine Marke von Qualcomm Incorporated.

Alle weiteren Name und Produkte konnen die Waren zeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein.

Verwendete Warnhinweise und Symbole

In der vorliegenden Bedienungsanleitung, auf der Verpackung, dem Gerät und dem Netzteil werden folgende Warnhinweise verwendet (falls zutreffend):

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, wird dies zu schweeren Verletzungen oder zum Tode führen.

Die Anweisungen in thism Warnhinweis befolgen, um die Gefahr von schweren Verletzungen oder des Todes zu vermeiden.

WARNING

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen oder zum Tode führen.

Die Anweisungen in thism Warnhinweis befolgen, um die Gefahr von schweren Verletzungen oder des Todes zu vermeiden.

VORSICHT

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen.

Die Anweisungen in thisum Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sach schaden.

Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.

Die Anweisungen in thisum Warnhinweis befolgen, um Sachschaden zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erreichtern.

Das E-Kennzeichen ist ein Prüfzeichen für die Kennzeichnung von genehmigungspflichtigen Bauteilen an Kraftfahrzeugen und besagt, dass die erforderlichen Prüfungen durchgeführt wurden und eine ECE-Bauartgenehmigung erteilt wurde.

Die Buchstaben „xx“ sind Platzhalter und stehen für das Land, in dem die Zulassung ausgestellt wurde.

Das Smart Fast Charge-Symbol besagt, dass durch die eingesetzte Technologie bei kompatiblen Geräten eine verringerte Ladezeit möglich ist. Kompatiblen angeschlossenen Geräten wird automatisch signalisiert, dass sie den maximal nutzbaren Ladestrom verwenden.

Das Qualcomm® Quick Charge™ 3.0 - Symbol an dem grünen USB-Anschluss des Kfz/USB-Adapters besagt, dass durch die eingesetzte Technologie bei kompatiblen Geräten eine verringerte Ladezeit möglich ist. Kompatible angeschlossene Geräte werden automatisch erkannt und mit der passenden Ausgangsspannung und dem passenden Ausgangsstrom vom Kfz/USB-Adapter versorgt.

Das Qi-Symbol besagt, dass durch die eingesetzte Technologie eine kabellose Ladung möglich ist. Kompatible Geräte werden automatisch erkannt und mit der passenden Ausgangsspannung und dem passenden Ausgangsstrom vom Kfz/USB-Adapter versorgt.

Sicherheit

In diesen Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Diese Gerät entspricht den vorgeschreibenbenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen.

Grundlegende Sicherheitseinweise

■ Kontrollieren Sie das Gerät vor der Verwendung auf sightbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.
■ Bei Beschädigung der Kabel oder der Anschlüsse setzen Sie diese sofort von autorisiertem Fachpersonal, dem Kundenservice oder einer ähnlich qualifizierten Person austauschen, um Gefährdungen zu vermeiden.
■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR! Verpackungsmaterialien sind kein Kinderspielzeug! Halten Sie alle Verpackungsmaterialien von Kindern fern.

Es besteht Erstickungsgefahr!

■ Schützen Sie das Ladekabel vor bereits Oberflächen und scharfen Kanten und achten Sie darauf, dass es nicht straff gespannt oder geknicht wird.
- Öffnen Sie niemals das Gerät undnehmen Sie keine Reparaturen daran vor.

■ Nehmen Sie keine eigenmächtigen Umbauten oder Veränderungen an dem Gerät vor.
Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von Flüssigkeiten.
■ Setzen Sie das Gerät keinem Spritz- und/oder Tropfwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen oder offene Getränke auf oder darüber neben das Gerät.
■ Halten Sie offene Flammen (z. B. Kerzen) zu jeder Zeit von dem Gerät fern.
Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z. B. Bade zimmer) oder übermäßigigen Staubaufkommen ausgelegt.
■ Verwenden Sie das Gerät nicht sofort, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Lassen Sie das Gerät erst akklimatisieren, bevor Sie es einschalten.
■ Decken Sie das Gerät während des Betriebs nicht ab.
■ Aufgrund der hohen Stromaufnahme, muss ein USB-Netzteil zum Betrieb des Ladepads verwendet werden. Beteiben Sie das Ladepad nicht an einem USB-Anschluss eines PCs oder Notebooks.
■ Setzen Sie das Gerät nie extremer Hitze oder hoher Luftfeuchtigkeit aus. Dies gilt insbesondere für eine Lagerung im Auto. Bei längeren Standzeiten und warmer Witterung mit Sonneneinstrahlung entstehen hohe Temperaturen im Innenaum und Handschuhfach. Entfernen Sie elektrische und elektronische Geräte aus dem Fahrzeug.

■ WARNUNG! Stellen Sie beim Platzieren des Gerätes sicher, dass diesen beim Steuern, Bremsen oder für die Einsatzfähigkeit anderer Betriebssysteme des Fahrzeugs (z. B. Airbags) keine Behinderung darstellt oder Ihr Sichtfeld beim Fahren einschränkt.

GEFAHR! Platzieren Sie die Kfz-Halterung nicht im Entfaltungsbereich des Airbags oder in dessen Höhe, da dieser die Halterung im Falle einer Auslösung durch den Innenaum des Fahrzeuges schleudern wurde und schwere Verletzungen verursichen kann.
Achten Sie darauf, dass die Halterung nicht an einer Position installiert wird, an der Sie im Fall eines Unfalls oder Zusammenstoßes damit in Kontakt kommt.
■ Wenn das Mobiltelefon in der Kfz-Halterung per Induktion geladen wird, damit in der Telefonhülle keine Metallplatte befinden. Metallische Gegenstände können zu einer Überhitzung führen.
■ Beachten Sie auch die Bedienungsanleitung Ihres Mobiltelefons/Endgeräts.
WARNING! Wenn Sie am Kfz/USB-Adapter Brandgeruch oder Rauchentwicklung feststellen, trennen Sie es sofort vom Zigarettenanzünder. Lassen Sie das Gerät durch eine qualifizierte Person überprüfen, bevor Sie es erneut verwenden.
■ Beachten Sie alle vor Ort geltenden Gesetze. Die Höhe meissen beim Fahren immer für die Bedienung des Fahrzeugs frei sein. Die Verkehrssicherheit muss beim Fahren immer Vorrang haben. Verwenden Sie diese Halterung nur, wenn keine Gefahr in irgendiner Fahrsituation entstehen kann.

Hinweise zur Funkschnittstelle

■ WARNUNG! Halten Sie das Gerät mindestens 20 cm von einem Herzschrittmacher oder einem implantierten Defibrillator fern, da sonst die ordungsgemäßen Funktionen des Herzschrittmachers oder des implantierten Defibrillators durch Funkwellen beeinträchtigt werden konnen.

Die übertragenen Funkwellen konnen Störgeräuche in Hörgeräten verursachen.

■ Verwenden Sie das Produkt mit eingeschalteter Funkkomponente nicht in der Höhe entflammarer Gase oder in einer explosionsgeführdeten Umgebung (z. B. Lackiererei), da die übertragenen Funkwellen eine Explosion oder Feuer auslösen können.

Die Kompernass Handels GmbH ist nicht für Störungen von Radio- und Fernsehgeräten aufgrund einer unbefugten Veränderung des Produktes verantwortlich. Die Kompernass Handels GmbH übernimmt des Weiter-eren keine Haftung für die Verwendung oder den Einsatz von Kabeln, die nicht von der Kompernass Handels GmbH vertrieben werden.

Der Benutzer des Produktes ist allein für die Behebung von Störungen verantwortlich, die durch unbefugte Veränderungen des Produktes sowie durch den Einsatz solcher veränderter Produkte verursacht wurden.

Teilebeschreibung/Bedienelemente

(Abbildungen siehe Ausklappseite)

Abb. A:

Ladefläche der Kfz-Halterung
Klemmvorrichtung fur Luftungsschlitze
3 LED-Beleuchtung (weiβ)
USB-Anschlussbuchse Typ C für Ladekabel
Stützen für Mobiltelefon
Haltebacken für Mobiltelefon
USB-Anschluss Typ A (weiβ)
8 Betriebs-LED (weiβ)
USB-Anschluss Typ A mit Quick ChargeTM 3.0 Funktion (grün)
10 Kfz/USB-Adapter
Ladekabel (USB Typ A auf USB Typ C)
Bedienungsanleitung (Symbolbild)

Abb. B:

13 Kugelgelenk-Aufnahme
14 Schraubring
15 Kugelgelenk
16 Spreizknopf
Lüftungsschlitzklemen

Inbetriebnahme

Auspacken

Entnahmen Sie alle Teile und die Bedienungsanleitung aus der Verpackung.
Entfernen Sie samtliches Verpackungsmaterial.

Lieferumfang prüfen

Der Lieferumfang besteht aus folgenden Komponenten:

• Kfz-Halterung mit Klemmvorrichtung für Lüftungsschlitze (bestehend aus zwei Teilen)

Kfz/USB-Adapter 10
Ladekabel 11
- These Bedienungsanleitung 12

HINWEIS

Prufen Sie die Lieferung auf Vollständigkeit und auf sightbare Schaden.
Bei einer unvollständigen Lieferung oder Schäden infolge mangel hafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

Kfz-Halterung montieren

Schrauben Sie den Schraubring 14 gegen den Uhrzeigersinn von der Kfz-Halterung ab.
Legen Sie den Schraubring 14 über das Kugelgelenk 15 und drücken Sie das Kugelgelenk 15 in die Kugelgelenk-Aufnahme 13 (siehe Abb. B).
Schrauben Sie den Schraubring 14 im Uhrzeigersinn auf die Kugelgelenk-Aufnahme fest.

DE | AT | CH

Kfz-Halterung an Lüftungsschlitzen befestigen

Drücken Sie den Spreizknopf 16 und halten Sie ihn gedrückt, damit sich die Lufthungsschlitzklemmen 17 offen.

Klemmen Sie die Kfz-Halterung an einem Lüftungsschlitz und halten Sie den Spreizknopf ⑥ wieder los.

Um die Kfz-Halterung vom Luftungsschlitz zu entfernen, drücken Sie auf den Spreizknopf 16 undziehen Sie die Halterung vorsichtig aus den Luftungsschlitzen heraus.

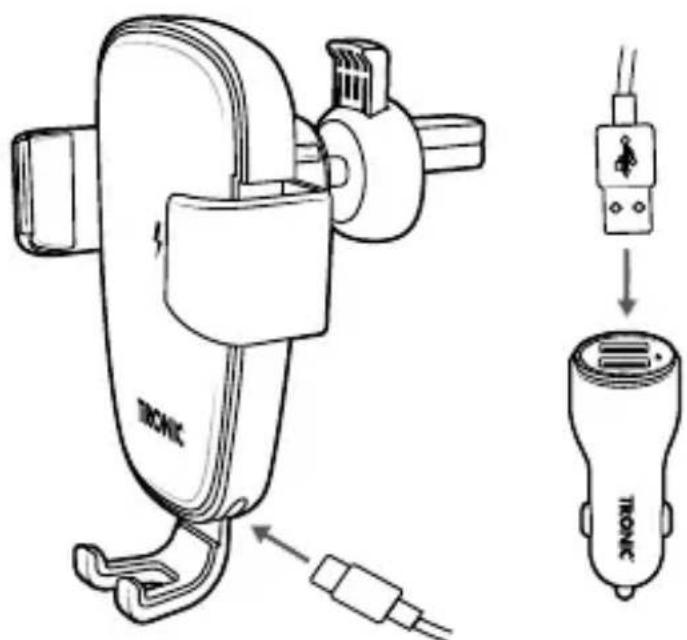

Kfz-Halterung anschließen

Verbinden Sie die Kfz-Halterung über das Ladekabel ① mit dem Kfz/USB-Adapter ⑩, siehe Abb. 1.

Abb. 1

Stecken Sie den Kfz/USB-Adapter in die 12/24 V-Bordsteckdose (Zigarettenanzünder) Ihres Fahrzeugs.

Die Betriebs-LED 8 leuchtet weiß und signalisiert die Betriebsbereitschaft des Kfz/USB-Adapters 10.

Je nach Fahrzeugtyp muss evtl. vorher die Zündung eingeschaltet werden.

ACHTUNG

Die Gesamtstromaufnahme der mit beiden USB-Anschlüssen 7/9 verbundenen Geräte darf nichthigher als 5,4 A sein. Vergewissern Sie sich, dass die Stromaufnahme Ihres Geräts nichthigher als 3 A ist, wenn Sie den USB-Anschluss (grün) verwenden. Wenn Sie den USB-Anschluss verwenden, daß die Stromaufnahme Ihres Geräts nichthigher als 2,4 A sein. Nähere Informationen erhalten Sie in der Bedienungsanleitung ihres Geräts.
Die maximale Stromabgabe des Kfz-/USB-Adapters ⑩ beträgt 5,4 A. Die maximale Stromabgabe des USB-Anschlusses (grün) ⑨ beträgt 3 A. Die maximale Stromabgabe des USB-Anschlusses ⑦ beträgt 2,4 A.

HINWEIS

Der USB-Anschluss (grün) 9 understands den Ladestandard Qualcomm® Quick Charge™ 3.0. Wenn das angeschlossene Gerätkom patibel zu diesen Ladestandard ist, wird es automatisch vom Kfz/USB-Adapter 10 erkannt. Der Kfz/USB-Adapter 10 liefert die passende Ausgangsspannung bzw. den passenden Ausgangsstrom, sodass das Gerät schneller aufgeladen werden kann. Geräte ohne diesen Ladestandard können ebenfalls über den USB-Anschluss (grün) 9 geladen werden.

Bedienung und Betrieb

Mobilefon kabellos aufladen

HINWEIS

Die Kfz-Halterung eignet sich nicht für die Nutzung des Mobiltelefons in horizontalerichtigung.
- Manche Mobiltelefone müssen zum Laden aus ihrer Hülle genommen werden.
Ab einer Umgebungstemperatur über 25^ wird die Ladeleistung zum Schutz vor Überhitzung reduziert. Die Ladezeit Ihres Mobiltelefons wird dadurch erhöht.
- Wenn ein nicht kompatibles Mobiltelefon in die Kfz-Halterung gesetzt wird, blinkt die LED-Beleuchtung ③. Verwenden Sie einen geeigneten Adapter für Induktionsladung.

Platzieren Sie das Mobiltelefon auf die Stützen 5 der Kfz-Halterung. Durch das Eigengewicht des Mobiltelefons fahren die Haltebacken 6 der Kfz-Halterung automatisch nachinnen.
Der Ladevorgang beginnnt umgehend und wird im Display des Mobiltelefons angezeigt. Die LED-Beleuchtung 3 leuchtet permanent und signalisiert zusammen, dass das Mobiltelefon geladen wird.
Richten Sie die Neigung der Kfz-Halterung so aus, dass der Blickwinkel auf Ihr Mobiltelefon ihren Bedürfnissen entspricht. Losen Sie den Schraubring 14 etwas, um das Kugelgelenk 15 leichter verstellen zu konnen.
Heben Sie das Mobiltelefon an, um es aus der Kfz-Halterung zu entfernen. Die Haltebacken 6 fahren automatisch nach außen.

Ziehen Sie nach Beendigung des Ladevorgangs den Kfz/USB-Adapter 10 aus der 12/24 V-Bordsteckdose (Zigarettenanzünder).

ACHTUNG

Bei Fahrzeugen, bei denen der Zigarettenanzünder auch bei ausgeschalteter Zündung Funktioniert, muss das Gerät nach der Nutzung vom Zigarettenanzünder getrennt werden. Anderenfalls kann die Fahrzeugbatterie über einen längeren Zeitraum entladen werden, daß Gerät auch im Ruhezustand Strom aufnimmt.

Andere USB-Endgeräte aufladen

ACHTUNG

• Wenn Sie beiden USB-Anschlüsse 7/9 verwenden, um 2 Geräte gleichzeitig aufzuladen, damit die Gesamtstromaufnahme 5,4 A (= 5400 mA) nicht überschreiben. Der Kfz/USB-Adapter 10 wurde sonst überlastet und könnte beschädigt werden.

■ Über die beiden USB-Anschlusses 7/9 am Kfz/USB-Adapter 10 konnen Sie auch andere Endgeräte aufladen, die eine 5 V-Ladespannung benötigen. Schließen Sie hierzu das Ladekabel Ihres Endgerätes an einen USB-Anschluss des Kfz/USB-Adapters 10 an.

Status der LED-Beleuchtung der Kfz-Halterung

Je nach Betriebsstatus verhält sich die LED-Beleuchtung 3 wie folgt:

LED-Beleuchtung Betriebsstatus

Weitere LED leuchtet 3 Sekunden Kfz-Halterung wurde angeschlossen

Weitere LED leuchtet permanent Mobiltelefon wird aufgeladen

WeiBe LED aus Stand-by

Weiße LED blinkt Mobiltelefon nicht kompatibel

Fehlersuche

Ein angeschlossenes Gerät wird nicht geladen (die weiß Betriebs-LED ⑧ des Kfz/USB-Adapters ⑩ leuchtet nicht)

Keine Verbindung zum Zigarettenanzünder. Überprüfen Sie die Verbindung.
Je nach Fahrzeugtyp muss evil. vorher die Zündung eingeschaltet werden.

Die weiß Betriebs-LED ⑧ erlischt, nachdem ein Gerät angeschlossen wurde

Der Kfz/USB-Adapter 10 ist überlastet und ladt die angeschlossenen Geräte nicht mehr. Die interne Überstromsicherung hat ausgelöst. Trennen Sie alle angeschlossene Geräte vom Kfz/USB-Adapter 10. Die weiß Betriebs-LED 8 leuchtet unmittelbar und der Kfz/USB-Adapter 10 ist wieder betriebsbereit.

Das Mobiltelefon in der Kfz-Halterung wird nicht geladen (die weiß LED-Beleuchtung ③ leuchtet nicht)

Keine Verbindung zum Zigarettenanzünder. Überprüfen Sie die Verbindung.
Je nach Fahrzeugtyp muss evtl. vorher die Zündung eingeschaltet werden.

Die weiß LED-Beleuchtung ③ blinkt schnell, nachdem ein Mobiletelefon in die Kfz-Halterung platziert wurde

Das Mobiltelefon ist nicht kompatibel für die Qi-Techno logie per Induktionsladung und kann nicht geladen werden. Verwenden Sie einen geeigneten Adapter, um Ihr Mobil Telefon per Induktionsladung laden zu konnen.
Manche Mobiltelefone müssen zum Laden aus ihrer Hülle genommen werden.

HINWEIS

• Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

Reinigung

ACHTUNG

Trennen Sie das Gerät vor dem Reinigen vom Zigarettenanzünder.
- Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.
- Verwenden Sie keine atzenden, scheuernden oder Lösungsmittelhafigen Reinigungsmittel. Diese können die Oberflächen des Gerätes angreifen.

■ Reinigen Sie das Gerät ausschließlich mit einem leicht angefeuchteten Tuch.

Lagerung bei Nichtbenutzung

ACHTUNG

Trennen Sie das Gerät bei Nichtgebrauch vom Zigarettenanzünder.
Die Temperaturen im Fahrzeuginnenraum konnen im Sommer und Winter extreme Werte erreichen. Lagern Sie das Gerät deshalb nicht im Fahrzeug, um Beschädigungen zu vermeiden.

Lagern Sie das Gerät an einem trockenen und staubgeschützten Ort ohne direkte Sonneneinstrahlung.

Entsorgung

Gerät entsorgen

Das nebenstehende Symbol einer durchgestrichen Mülltonne auf Rädern zeigt an, dass these Gerät der Richtlinie 2012/19/EU unterliegt. These Richtlinie besagt, dass Sie these Gerät am Ende seiner Nutzungsjacht nicht mit dem

normalen Haushaltsmull entsorgen)durfen,sondern in speziell eingerichteten Sammelstellen,Wertstoffhofen oder Entsorgungsbetrieben abgeben,müssen.

These Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Das Produkt ist recyclelbar, unterliegt einer erweiterten Hersteller verantwortung und wird getrennt gesammelt.

Verpackung entsorgen

Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Entsorgen Sie nicht mehr benöfigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedene Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1-7: Kunststoffe, 20-22: Papier und Pappe, 80-98: Verbundstoffe.

Anhang

Technische Daten

Kfz-Halterung - Ladegerät
Eingangsspannnung/-strom (= Gleichstrom)	5 V = (Gleichstrom) / 2 A 9 V = / 1,7 A 12 V = / 1,25 A
Ausgangsleistung max. 10 W
Frequenzband 110-205 kHz
Max. H-Feld < 66 dBµA/m in 10 m	Entfernung
Betriebstemperatur +5 °C bis +35 °C
Lagertemperatur 0 °C bis +45 °C
Luftfeuchtigkeit (keine Kondensation)	10-70%
Maße (Kfz-Halterung ohne Lüftungsschlitzklemmen 17)	ca. 100 x 120 x 52 mm (Haltebacken 6 vollständig geöffnet)
Gewicht (Kfz-Halterung mit Lüftungsschlitzklemmen 17)	ca. 105 g
Abstand Haltebacken 6 ca. 7-9 cm
Max. Höhe der verwendbaren Mobiltelefone	16,3 x 8,0 x 0,8 cm
Max. Gewicht der verwendbaren Mobiltelefone (inkl. Hüle)	300 g
Kfz/USB-Adapter
Eingangsspannung/-strom (= Gleichstrom)	12-24 V (Gleichstrom) / 3,5 A
Ausgangsspannung/-strom USB Anschluss 9 Typ A Quick ChargeTM (output 1)	3,6-6,5 V ≠3 A* 6,5-9 V =/2 A 9-12 V =/1,5 A
Ausgangsspannung/-strom USB Anschluss 7 Typ A (output 2)	5 V =/2,4 A*
Maße ca. 7,8 x 3 x 3 cm
Gewicht ca. 26 g

• Bei gleichzeitiger Nutzung beider USB-Anschlüsse 7/9arf die Gesamtstromaufnahme der angeschlossenen Geräte 5,4 A nicht überschreiben.

Vereinfache EU-Konformitäts erklärung

CE

Hiermit erklart die Kompernaß Handels GmbH, dass der Funkanlageotyp Kfz-Smartphone-Halterung mit Q®-Ladefunktion TKHQ 10 A1 der Richtlinie 2014/53/EU, der UN-Regelung R10 und der Richtlinie 2011/65/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://dl.kompernass.com/401440_DOC.pdf

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln这点 Produktstehen Ihnen gegen den Verkäfer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum thesese Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das repa-rierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfällig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind.

These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um einechnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

■Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN) 401440_2107 als Nachweis für den Kauf bereit.
Die Artikelnummer entnahmen Sieitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unter links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

■ Sollten Funktionsehler oder sonstige Mängel aufreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.

■ Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com konnen Sie diese und weitere Handbuchcher, Produktvideos und Installationssoftware herunterlagen.

Mit diesen QR-Code gelangen Sie direkt auf die Lidl-Service-Section (www.lidl-service.com) und können durch die Eingabe der Artikelnummer (IAN) 401440_2107 ihre Bedienungsanleitung öffnen.

Service

DE ServiceDeutschland

Tel.: [phone]

(kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone]

(0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 401440_2107

DE | AT | CH

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist.

Kontaktieren Sie zunachst die benannte Servicestelle.

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN401440_2107

Importateur

Witte LED knippert Mobiele telefoon nicht compatibel

Problemen oplossen

Tel.: [phone] (0,10 EUR / Min.)

E-Mail: [e-mail]

BE ServiceBelgié

Tel.: [phone] (0,15 EUR / Min.)

E-Mail: [e-mail]

IAN 401440_2107

Importeur

Last Information Update · Stand der Informationen · Version des informations

Stand van de informatie · Stav informaci · Stan informaci · Stav informaci

Estado de las informaciones · Tilstand af information · Versione delle informazioni

Informação dallasa · Stanje informacij: 01 / 2022 · Ident.-No.: TKHQ10A1-102021-V1

IAN 401440_2107
