Roairvac R32 6.0 - Vakuumverpackungsmaschinen ROTHENBERGER - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts Roairvac R32 6.0 ROTHENBERGER als PDF.
| Produkttyp | Zweistufige Vakuumpumpe für HVAC&R-Systeme |
| Marke | ROTHENBERGER |
| Modell | Roairvac R32 6.0 |
| Verwendungszweck | Luftentfernung aus Klima- und Kälteanlagen |
| Ölkapazität | 580 ml |
| Abmessungen (L x B x H) | 395 x 170 x 270 mm |
| Gewicht | 17,3 kg |
| Schutzklasse | I |
| Schutzart | IP 44 |
| Schalldruckpegel | ≤ 68 dB(A) |
| Schallleistungspegel | ≤ 79 dB(A) |
| Pumpentyp | Zweistufig mit integriertem Rückschlagmagnetventil |
| Gasballastventil | Ja |
| Vakuummeter | Integriert |
| Mitgelieferte Sauganschlüsse | 1/4" SAE weiblich, 5/16" SAE männlich, 3/8" SAE männlich |
| Empfohlenes Öl | ROTHENBERGER Schmieröl (mineralisch oder synthetisch) |
| Motorschutz | Ja, mit automatischer Rückstellung |
| Kühlung | Durch Zwangsbelüftung |
| Mitgeliefertes Zubehör | Netzkabel, Ölkanister, Anschlüsse, Handbuch |
| Laufende Wartung | Regelmäßige Ölprüfung und -wechsel |
Häufig gestellte Fragen - Roairvac R32 6.0 ROTHENBERGER
Benutzerfragen zu Roairvac R32 6.0 ROTHENBERGER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Vakuumverpackungsmaschinen kostenlos im PDF-Format! Finden Sie Ihr Handbuch Roairvac R32 6.0 - ROTHENBERGER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Roairvac R32 6.0 von der Marke ROTHENBERGER.
BEDIENUNGSANLEITUNG Roairvac R32 6.0 ROTHENBERGER
CE-KONFORMITÄTSERKLÄRUNG
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den angegebenen Normen und Richtlinien übereinstimmt.
Herstellerunterschrift
Geschäftsführer / General Manager
Technische Unterlagen bei / Technical file at:
ROTHENBERGER S.A.
Ctra. Durango-Elorrio, Km 2
E-48220 Abadiano (Vizcaya) / Spain
Intro
| DEUTSCH – OriginalbetriebsanleitungBedienungsanleitung bitte lesen und aufbewahren! Nicht wegwerfen! Bei Schäden durch Bedienungsfehler erlischt die Garantie! Technische Änderungen vorbehalten! | Seite 2 |
| ENGLISHPlease read and retain these directions for use. Do not throw them away! The warranty does not cover damage caused by incorrect use of the equipment! Subject to technical modifications! | page 10 |
| FRANÇAISLire attentivement le mode d'emploi et le ranger à un endroit sûr! Ne pas le jeter! La garantie est annulée lors de dommages dûs à une manipulation erronée! Sous réserve de modifications techniques! | page 17 |
| ESPAÑOL¡Por favor, lea y conserve el manual de instrucciones! ¡No lo tire! ¡En caso de daños por errores de manejo, la garantía queda sin validez! Modificaciones técnicas reservadas! | página 25 |
| ITALIANOPer favore leggere e conservare le istruzioni per l'uso! Non gettarle via! In caso di danni dovuti ad errori nell'uso, la garanzia si estingue! Ci si riservano modifiche tecniche! | Pagina 33 |
| PORTUGUESQueiram ler e guardar o manual de instruções! Não deitar fora! Em caso de avarias por utilização incorrecta, extingue-se a garantia! Reservado o direito de alterações técnicas! | pagina 41 |
| DANSKLæs betjeningsvejledningen, og gem den til senere brug! Smid den ikke ud! Skader, som måtte opstå som følge af betjeningsfejl, medfører, at garantien mister sin gyldighed! Ret til tekniske ændringer forbeholdes! | side 49 |
| SVENSKALäs igenom bruksanvisningen och förvara den väl! Kasta inte bort den! Garantin upphör om apparaten har använts eller betjänats på ett felaktigt sätt! Med reservation för tekniska ändringar! | sida 57 |
| NORSKLes bruksanvisningen og oppbevar den vel! Ikke kast den! Oppstår skader på grunn av betjeningsfeil opphører garantiens gyldighet! Tekniske forandringer forbeholdes! | side 65 |
| SUOMILue ja säilytä tämä käyttöohje! Älä heitä pois! Takuu ei kata käyttövirheistä aiheutuvia vahinkoja! Oikeudet teknisiin muutoksiin pidätetään! | sivulta 73 |
| POLSKIInstrukcjê obsługi prosze przeczytac i przechowac! Nie wyrzucac! Przy uszkodzeniach wynikajacych z blédów obsługi wygasa gwarancja! Zmiany techniczne zastrzezone! | strony 80 |
Inhalt
Seite
1 Hinweise zur Sicherheit......3
1.1 Allgemeine Sicherheitshinweise ....3
1.2 Spezielle Sicherheitshinweise....4
2 Lieferumfang....5
3 Einführung (A - B - C)....5
4 Technische Daten ....5
5 Montage....6
6 Betrieb der Pumpe....6
7 Gewöhnliche Wartungsarbeiten....7
8 Außergewöhnliche Wartungsarbeiten....8
9 Fehlerbehebung....8
10 Kundendienst....9
11 Entsorgung....9
Kennzeichnungen in diesem Dokument:
Gefahr!
Dieses Zeichen warnt vor Personenschäden.
Achtung!
Dieses Zeichen warnt vor Sach- oder Umweltschäden.
Aufforderung zu Handlungen

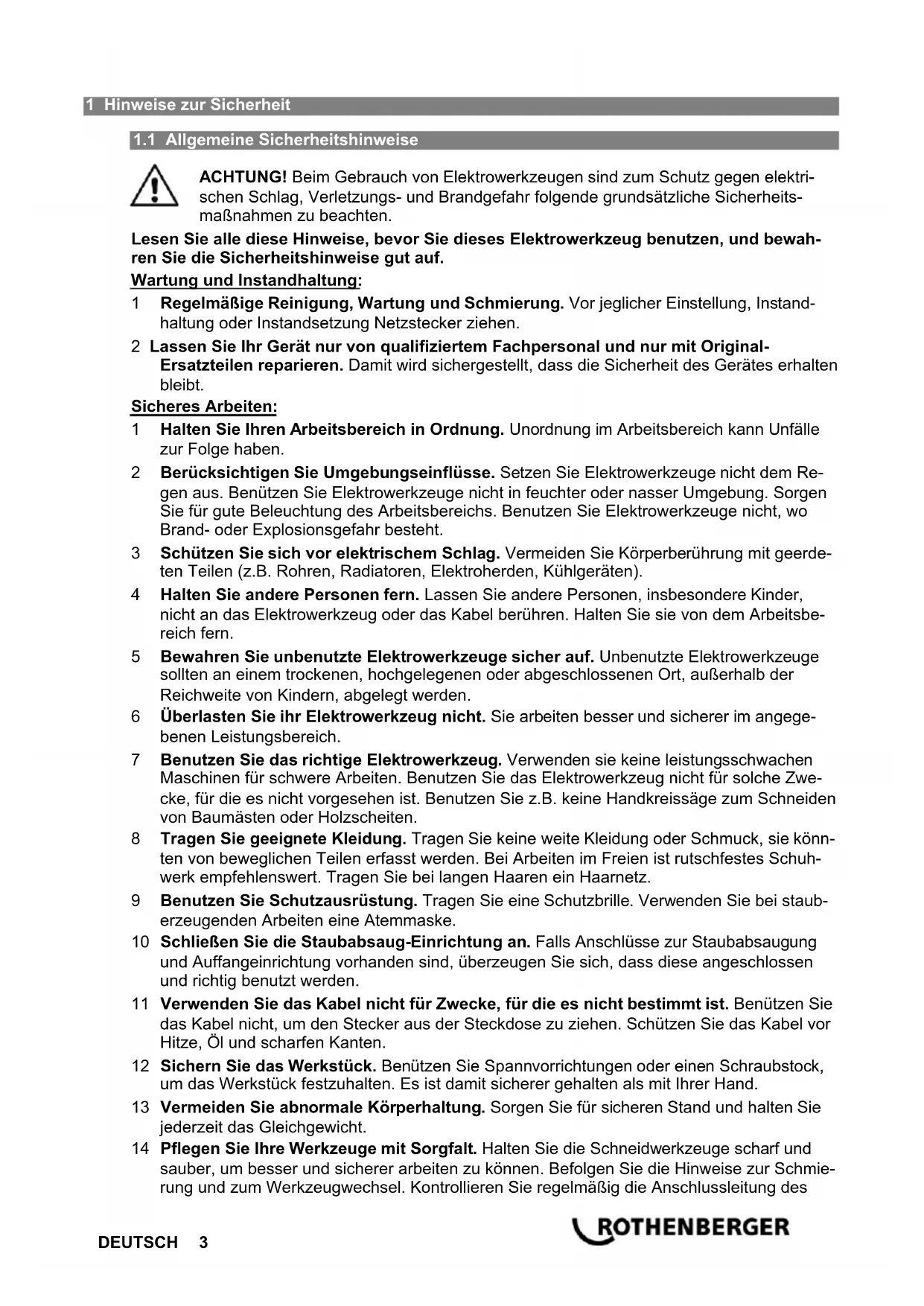

1.1 Allgemeine Sicherheitshinweise
ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.
Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.
Wartung und Instandhaltung:
1 Regelmäßige Reinigung, Wartung und Schmierung. Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen.
2 Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Sicheres Arbeiten:
1 Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
2 Berücksichtigen Sie Umgebungseinflüsse. Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung des Arbeitsbereichs. Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.
3 Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerde- ten Teilen (z.B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).
4 Halten Sie andere Personen fern. Lassen Sie andere Personen, insbesondere Kinder, nicht an das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von dem Arbeitsbereich fern.
5 Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf. Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.
6 Überlasten Sie ihr Elektrowerkzeug nicht. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
7 Benutzen Sie das richtige Elektrowerkzeug. Verwenden sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie z.B. keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.
8 Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden. Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.
9 Benutzen Sie Schutzausrüstung. Tragen Sie eine Schutzbrille. Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.
10 Schließen Sie die Staubabsaug-Einrichtung an. Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.
11 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Benützen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
12 Sichern Sie das Werkstück. Benützen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand.
13 Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
14 Pflegen Sie Ihre Werkzeuge mit Sorgfalt. Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel. Kontrollieren Sie regelmäßig die Anschlussleitung des
Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie die Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind. Halten Sie Handgriffe trocken, sauber und frei von Fett und Öl.
15 Ziehen Sie den Stecker aus der Steckdose. Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fräser.
16 Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeug entfernt sind.
17 Vermeiden Sie unbeabsichtigten Anlauf. Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.
18 Benutzen Sie Verlängerungskabel für den Außenbereich. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
19 Seien Sie Aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.
20 Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen. Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.
Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist. Beschädigte Schalter müssen bei einer Kundenwerkstatt ersetzt werden.
Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.
21 Achtung. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann Verletzungsgefahr für Sie bedeuten.
22 Lassen Sie ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren. Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Original Ersatzteile verwendet werden; andernfalls können Unfälle für den Benutzer entstehen.
1.2 Spezielle Sicherheitshinweise
Dieses Gerät darf nur von qualifiziertem Personal betrieben werden, das mit den Grundlagen der Kältetechnik, den Kälteanlagen und den Kältemitteln vertraut ist und die Gefahren kennt, die von unter Druck stehenden Geräten ausgehen.
Die vorliegende Bedienungsanleitung sorgfältig lesen; die strenge Beachtung der darin beschriebenen Vorgänge ist Voraussetzung für die Sicherheit des Betreibers, den einwandfreien Zustand des Geräts und der Beibehaltung der genannten Leistungen.
Geeignete Schutzkleidung wie Schutzhandschuhe und Schutzbrillen tragen. Der Kontakt mit Kältemittel kann zu Erblindung oder sonstigen Gesundheitsschäden führen.
Nur in ausreichender Entfernung von Flammen und heißen Flächen arbeiten, da sich das Kältemittelgas bei hohen Temperaturen zersetzt; dabei werden giftige und aggressive Substanzen freigesetzt, die gesundheitsschädlich und umweltverschmutzend sind.
Kontakt mit der Haut vermeiden, da die niedrige Verdampfungstemperatur (ca. -30°C) Erfrierungen verursachen kann.
Einatmen von Kältemitteldämpfen vermeiden.
Grundsätzlich sicherstellen, dass die Pumpe an ein Stromnetz mit geeigneten Absicherungen und funktionstüchtiger Erdung angeschlossen ist.
Obwohl die Pumpe nie erhöhte Temperaturen erreicht, muss sichergestellt sein, dass die Pumpe während des Betriebs so gelagert ist, dass sie keine Verletzungen, wie z.B. kleinere Verbrennungen verursachen kann.
Die Pumpe darf nur in gut belüfteter Umgebung mit ausreichenden Luftwechseln betrieben werden.
Die Pumpe abschalten und vom Stromnetz trennen, wenn sie nicht gebraucht wird.
2 Lieferumfang
1 x Vakuumpumpe
1 x Netzkabel
1 x Behälter mit Mineralschmieröl
1 x Anschluss 1/4" SAE – Buchse – 5/16" SAE – Stecker
1 x Anschluss 1/4" SAE – Buchse – 3/8" SAE – Stecker
1 x Anleitung in verschiedenen Sprachen
3 Einführung
(A - B - C)
Beschreibung der ROTHENBERGER-Vakuumpumpen
Die Vakuumpumpe wird zur Luftevakuierung aus geschlossenen Behältern verwendet. Dieses Gerät ist insbesondere für Klima- und Kühlanlagen (HVAC&R) konzipiert worden.
Es handelt sich um ein zweistufiges Gerät, das den optimalen Vakuumzustand in Anlagen dieser Art herstellt. Außerdem verfügt es über ein elektrisches Magnetventil, um eine Vermischung der Schmieröle der Pumpe mit den Schmiermitteln der Anlage zu vermeiden.
Übersicht:
1 Gas-Ballast-Ventil
6 1/4" SAE Anschluss
2 Öleinfüllschraube mit Filter
7 ON/OFF-Schalter
3 Schauglas für den Ölstand
8 Lüfter
4 Stopfen zur Ölentleerung
9 Typenschild
5 Vakuummeter mit eingebautem Magnetrückschlagventil
4 Technische Daten
Spannung 230 V, 50/60 Hz
Durchflussgeschwindigkeit .....50 Hz.....5,0 cfm / 142 l/min
Leistung 34 PS / 0,55 kW
Kältemittelklassen ......A1, A2
Ansaugkanal 14 " SAE
Öl Fassungsvermögen 580 ml
Abmessungen (LxBxH)....395 x 170 x 270 mm
Gewicht ...... ca. 17,3 Kg
Schutzklasse ....I
Schutzart IP 44
Typische A-bewertete Schallpegel:
Schalldruckpegel ( L_pA ) ....≤ 68 dB (A) | K_pA 3 dB (A)
Schallleistungspegel (LWA) ....≤ 79 dB (A) | KWA 3 dB (A)
Der Geräuschpegel beim Arbeiten kann 85 dB (A) überschreiten. Gehörschutz tragen!
Messwerte ermittelt entsprechend EN 61029-1:2010.
5 Montage
Die Pumpe wird ohne Schmiermittelfüllung ausgeliefert; vor Inbetriebnahme ist daher genau die vom Hersteller empfohlene Schmierölmenge einzufüllen.
Ölfüllung
Vor dem Einfüllen des Schmieröls oder der Kontrolle des Ölstands muss die Pumpe grundsätzlich ausgeschaltet werden.
Die Pumpe wird zusammen mit einer Schmierölflasche, jedoch ohne Schmieröl im Pumpeninneren geliefert. Vor der Inbetriebnahme ist daher das Schmieröl in das Pumpengehäuse zu füllen, bis der am Schauglas angezeigte Füllstand erreicht wird. Weiterhin hat das Schmieröl einem ROTHENBERGER Schmieröl zu entsprechen, da die Verwendung anderer Schmiermittel die Leistungen der Pumpe beeinträchtigen und unbehebbare Schäden an ihren mechanischen Teilen hervorrufen kann. Die Garantie deckt keine Ausfälle, die durch den Einsatz anderer Schmieröle entstanden sind.
Öl wie folgt einfüllen:
→ Öleinfüllschraube oben an der Pumpe abschrauben
→ Langsam Öl in die Pumpe füllen bis zur Mitte des Schauglases
→ Öleinfüllschraube wieder aufschrauben
Um eine Überfüllung und einen fehlerhaften Betrieb der Pumpe zu vermeiden, wird empfohlen, das Öl zum Abmessen zuerst in ein Messgefäß zu füllen. Ist zu viel Öl eingefüllt worden, muss die Pumpe geleert und erneut gefüllt werden.
ACHTUNG: Das eingesetzte Schmieröl darf nicht in die Umwelt freigesetzt werden; es handelt sich um Sondermüll und muss als solcher nach den gültigen Vorschriften und örtlichen Regelungen entsorgt werden.
Anschluss der Saugleitung
Um die für die Evakuierung benötigte Zeit zu verringern, muss der Saugschlauch so weit wie möglich verkürzt, der Innendurchmesser vergrößert und möglichst geradlinig verlegt werden.
Die Vakuumpumpen ROTHENBERGER verfügen über ein elektrisches Magnetrückschlagventil, das im Fall eines plötzlichen Stromausfalls den Rückfluss des Schmieröls von der Pumpe in den evakuierten Kältekreislauf verhindert.
Elektrischer Anschluss
Sicherstellen, dass die Eigenschaften des Stromnetzes mit den auf dem Leistungsschild der Pumpe genannten Werten kompatibel sind.
Die elektrische Wicklung des Pumpenmotors ist mit einem thermischen Überlastungsschutz mit automatischem Reset ausgestattet, der die Stromzufuhr bei Erreichen einer Temperatur von +130°C / +266°F unterbricht.
Allgemeine Vorsichtsmaßnahmen
Grundsätzlich sicherstellen, dass die Pumpe an ein Stromnetz mit funktionstüchtiger Erdung angeschlossen wird. Obwohl die Temperatur nie erhöhte Werte erreicht, sollte sichergestellt werden, dass die Pumpe während des Betriebs so aufgestellt wird, dass sie keine Verletzungen wie z.B. kleinere Verbrennungen verursachen kann.
Wird die Pumpe in andere Strukturen oder Anlagen eingebaut, ist es Pflicht des Monteurs sicherzustellen, dass die Befestigung der Pumpe sicher ist und keine Gefahren für den Benutzer verursachen kann.
Die Kühlung des Pumpenmotors ist als Zwangs-Luftkühlung ausführt.
Die Pumpe muss in einem ausreichend belüfteten Raum betrieben werden, Wände oder Hindernisse müssen mindestens 4 - 5 cm (2") von der Schutzhaube des Lüfters entfernt sein.
6 Betrieb der Pumpe
Zur Gewährleistung der Zuverlässigkeit und einer optimalen Qualität wird jede Pumpe einer eingehenden Prüfung unterzogen und auf angemessene Weise eingefahren.
Konstante Leistungen der Pumpe und deren lange Lebensdauer werden durch die strikte Befolgung der folgenden Vorschriften sichergestellt.
Inbetriebnahme
Vor der ersten Inbetriebnahme muss:
→ Die Pumpe mit Schmieröl gefüllt werden (sieh Punkt "Ölfüllung").
→ Bei den folgenden Inbetriebsetzungen ist es ausreichend, den Ölstand zu kontrollieren. Im Fall von Funktionsstörungen die Pumpe ausschalten und den Kundendienst rufen.
→ Vorher überprüfen, dass im zu evakuierenden System kein Druck herrscht. Sollte Druck vorliegen, könnte das Vakuummeter beschädigt werden. Das Vakuummeter ist eine zur Messung negativer Druckwerte vorgesehene Vorrichtung: positive Drücke beschädigen die Vorrichtung und führen zur Ungültigkeit der Garantie.
→ Pumpe zur Evakuierung ans System über die erforderliche Ausstattung (hochwertige Schläuche, Qualitätsdruckmessbaugruppe, usw.) anschließen. Eine ordnungsgemäße Verschaltung gewährt auch einen einwandfreien Pumpenbetrieb!
Ansonsten, können unangemessene Ausstattungen oder falsche Verschaltungen zu einem fehlerhaften Pumpenbetrieb führen.
Abschalten der Pumpe
Das Vermischen von nicht miteinander kompatiblen Schmierölen (Pumpenschmieröl und Schmieröl des Verdichters der Kühlanlage) beeinträchtigt den ordentlichen Betrieb des Verdichters. Demzufolge muss unbedingt ein Magnetrückschlagventil angeordnet sein.
Bei häufigen Anlaufen/Stopp-Zyklen wird empfohlen, die Pumpe nicht stillzulegen.
7 Gewöhnliche Wartungsarbeiten
Eine methodische und korrekte Wartung der Hochvakuumpumpe gewährleistet eine lange Lebensdauer und die Erhaltung der genannten Leistungen.
Schmieren
Das mitgelieferte Schmieröl ist speziell für die Schmierung von Vakuumpumpen hergestellt; es ist durch eine minimale Änderung seiner Viskosität in einem weitgehenden Temperaturbereich gekennzeichnet.
Die mit der Pumpe mitgelieferte Schmierölsorte dient zur Evakuierung der Kältemittelkreisläufen. Auch kann mit synthetischen ROTHENBERGER Schmierölen gearbeitet werden. Beide ROT-HENBERGER-Schmieröle sind auf Anfrage separat erhältlich.
Die für die verschiedenen Modelle benötigte Schmierölmenge ist von der im Abschnitt „Technische Merkmale“ angegebene Größe des Pumpenbehälters abhängig und hat die Menge, die bis zum Erreichen der Maßangabe am Schauglas erforderlich ist, zu entsprechen.
Der Schmierölwechsel ist ungefähr jede 20 Stunden ordnungsgemäßen Pumpenbetriebs durchzuführen.
Eventuelle Einmischungen verschiedener Schmieröle, Fremdpartikel, Feuchtigkeit, Kühlmittel, usw. führen zur Verunreinigung des Schmiermittels. Es ist unbedingt erforderlich Schmieröle in einwandfreiem Zustand zu verwenden, um einen reibungslosen Pumpenbetrieb sicherzustellen.
Ölwechsel
Das Schmieröl der Pumpe regelmäßig bzw. dann, wenn das Öl durch Verunreinigungen getrübt ist, wechseln. Verunreinigtes Öl verhindert das Erreichen eines annehmbaren Vakuums und führt zu irreparablen Schäden an den mechanischen Teilen der Pumpe.
Vor dem Ablassen und Nachfüllen von Öl ist die Pumpe abzuschalten.
Beim Ölwechsel folgendermaßen vorgehen:
→ Ölablassschraube unten an der Pumpe abschrauben
→ Öl vollständig ablassen
→ Ölablassschraube wieder aufschrauben
→ Öl einfüllen (siehe Punkt "Öleinfüllen")
! ACHTUNG: Das eingesetzte Schmieröl darf nicht in die Umwelt freigesetzt werden; es handelt sich um Sondermüll und muss als solcher nach den gültigen Vorschriften und örtlichen Regelungen entsorgt werden.
8 Außergewöhnliche Wartungsarbeiten
Außergewöhnliche Wartungsarbeiten sind dann durchzuführen, wenn schwerwiegende Funktionsstörungen wie Überhitzung der Pumpe, unzureichendes Vakuum, andauernde Lärmentwicklung, Blockierung der Pumpe oder sonstige Anzeichen eines nicht ordnungsgemäßen Betriebs auftreten.
In diesen Fällen müssen die Pumpe zerlegt, die Teile sorgfältig gereinigt und wenn nötig beschädigte Teile repariert oder ausgetauscht werden.
Arbeiten an der Pumpe müssen von qualifiziertem Personal durchgeführt werden. Nur so kann das zu bestellende Ersatzteil sowie dessen ordnungsgemäßer Einbau genau bestimmt werden. Anderweitiges Vorgehen führt zur Ungültigkeit der Garantie.
Nehmen Sie bitte in jedem Fall Kontakt mit unseren Kundendienst auf.
9 Fehlerbehebung
| Problem | Lösung |
| Die Pumpe funktioniert nicht | Überprüfen Sie, ob die Pumpe eingeschaltet ist.Überprüfen Sie, dass der Stecker und das Kabel sich in einwandfreiem Zustand befinden.Überprüfen Sie, ob die Angaben des Stromversorgungsnetzes mit den Angaben auf dem Pumpenschild übereinstimmen.Überprüfen Sie, dass der Schmierölnhalt der Pumpe das am Schauglas angegebene Maß erreicht.Setzen Sie sich bitte mit dem technischen Kundendienst in Verbindung. |
| Überhitzung der Pumpe | Überprüfen Sie, dass die Pumpe über genügend Schmieröl verfügt.Überprüfen Sie, dass die Pumpe nicht irgendwie bedeckt ist und ausreichende Lüftung vorliegt.Überprüfen Sie die Stromversorgungsquelle.Setzen Sie sich bitte mit dem technischen Kundendienst in Verbindung. |
| Unzulässiger Unterdruck, die angegebenen Werte werden nicht erreicht | Überprüfen Sie, dass die Pumpe lang genug in Betrieb war. Das Endvakuum wird nicht sofort erreicht, man muss die Dauer dafür, abhängig vom herauszufördernden Volumen abschätzen.Überprüfen Sie, dass keine Leckagen an den Anschlüssen oder am zu evakuierenden System vorliegen. Pumpe ausschalten und überprüfen, dass der Vakuumpegel nicht abfällt.Überprüfen Sie, dass alle Anschlüsse sowie das eingesetzte Gerät geeignet sind.Überprüfen Sie, ob der Anschluss richtig ausgeführt ist.Setzen Sie sich bitte mit dem technischen Kundendienst in Verbindung. |
| Beharrender oder zu hoher Lärm | Überprüfen Sie, dass die Pumpe im Lüfterbereich keine Schläge erlitten hat, welche die Bewegungen des Lüfters behindern könnten.Überprüfen Sie, dass die Schrauben sich nicht verstellt haben.Setzen Sie sich bitte mit dem technischen Kundendienst in Verbindung. |
| Pumpenblockierung | Setzen Sie sich bitte mit dem technischen Kundendienst in Verbindung. |
| Übermäßiger Schmierölverbrauch | Überzeugen Sie sich, dass das eingesetzte Schmieröl von der Marke ROTHENBERGER ist.Überprüfen Sie, dass der untere Ablassstopfen (Mutter) des Schmieröls gut verschlossen ist und keine Schmierölverluste vorliegen.Überzeugen Sie sich, dass das zu evakuierende System sowie die Anschlüsse frei von Lecks sind. Ein offenes System würde einen erhöhten Schmierölverbrauch für die Pumpe zur Folge haben.Setzen Sie sich bitte mit dem technischen Kundendienst in Verbindung. |
| Das Vakuummeter läuft nicht und der Motor ist in Betrieb | Überzeugen Sie sich, ob die Pumpe ansaugfähig ist. Wenn nicht, bedeutet dies, dass das Vakuummeter beschädigt ist und den Vakuumpegel nicht anzeigt. Ansonsten könnte das Problem auf einem Ausfall des Magnetrückschlagventils beruhen.Setzen Sie sich bitte mit dem technischen Kundendienst in Verbindung. |
10 Kundendienst
Die ROTHENBERGER Kundendienst-Standorte stehen zur Verfügung, um Ihnen zu helfen (siehe Liste im Katalog oder online), und Ersatzteile und Kundendienst werden durch dieselben Standorte angeboten.
Bestellen Sie Ihre Zubehör- und Ersatzteile bei Ihrem Fachhändler oder über unsere Service-After-Sales-Hotline:
Telefon: +49 (0) 61 95 / 800 - 8200
Fax: +49 (0) 61 95 / 800 - 7491
Teile des Gerätes sind Wertstoffe und können der Wiederverwertung zugeführt werden. Hierfür stehen zugelassene und zertifizierte Verwerterbetriebe zur Verfügung. Zur umweltverträglichen Entsorgung der nicht verwertbaren Teile (z.B. Elektronikschrott) befragen Sie bitte Ihre zuständige Abfallbehörde.
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Nur für Deutschland gültig:
Die Entsorgung Ihres erworbenen ROTHENBERGER Gerätes übernimmt ROTHENBERGER für Sie - kostenlos! Bitte geben Sie dies bei Ihrem nächsten ROTHENBERGER Service Express Händler ab. Wer Ihr ROTHENBERGER Service Express Händler in Ihrer Nähe ist, erfahren Sie auf unserer Homepage unter www.rothenberger.com
Contents
1 Safety Notes....11
