BRUGSANVISNING Roairvac R32 6.0 ROTHENBERGER

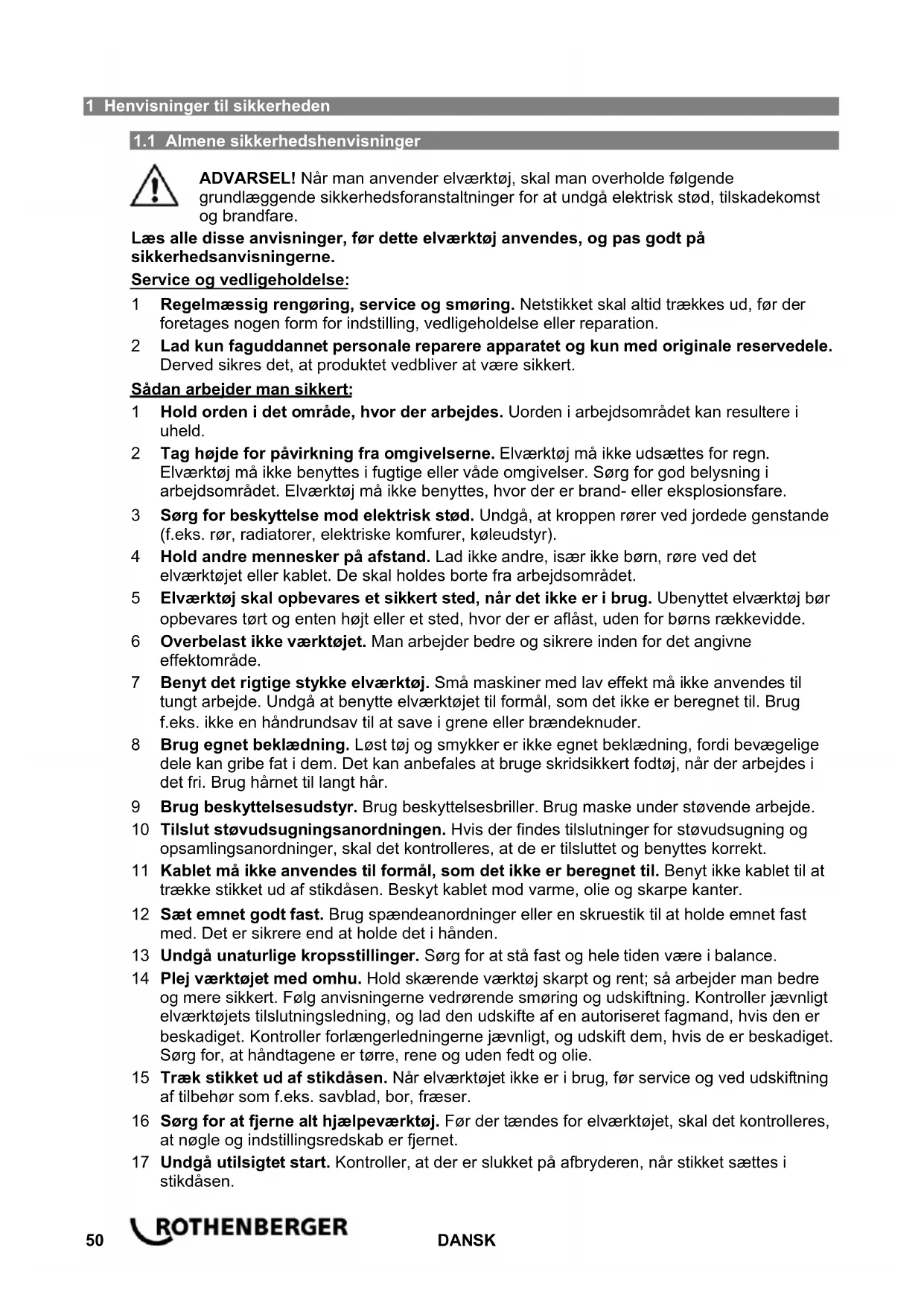

Opfordrer til handling50 DANSK 1 Henvisninger til sikkerheden

1.1 Almene sikkerhedshenvisninger

ADVARSEL! Når man anvender elværktøj, skal man overholde følgende grundlæggende sikkerhedsforanstaltninger for at undgå elektrisk stød, tilskadekomst og brandfare. Læs alle disse anvisninger, før dette elværktøj anvendes, og pas godt på sikkerhedsanvisningerne. Service og vedligeholdelse: 1 Regelmæssig rengøring, service og smøring. Netstikket skal altid trækkes ud, før der foretages nogen form for indstilling, vedligeholdelse eller reparation. 2 Lad kun faguddannet personale reparere apparatet og kun med originale reservedele. Derved sikres det, at produktet vedbliver at være sikkert. Sådan arbejder man sikkert: 1 Hold orden i det område, hvor der arbejdes. Uorden i arbejdsområdet kan resultere i uheld. 2 Tag højde for påvirkning fra omgivelserne. Elværktøj må ikke udsættes for regn. Elværktøj må ikke benyttes i fugtige eller våde omgivelser. Sørg for god belysning i arbejdsområdet. Elværktøj må ikke benyttes, hvor der er brand- eller eksplosionsfare. 3 Sørg for beskyttelse mod elektrisk stød. Undgå, at kroppen rører ved jordede genstande (f.eks. rør, radiatorer, elektriske komfurer, køleudstyr). 4 Hold andre mennesker på afstand. Lad ikke andre, især ikke børn, røre ved det elværktøjet eller kablet. De skal holdes borte fra arbejdsområdet. 5 Elværktøj skal opbevares et sikkert sted, når det ikke er i brug. Ubenyttet elværktøj bør opbevares tørt og enten højt eller et sted, hvor der er aflåst, uden for børns rækkevidde. 6 Overbelast ikke værktøjet. Man arbejder bedre og sikrere inden for det angivne effektområde. 7 Benyt det rigtige stykke elværktøj. Små maskiner med lav effekt må ikke anvendes til tungt arbejde. Undgå at benytte elværktøjet til formål, som det ikke er beregnet til. Brug f.eks. ikke en håndrundsav til at save i grene eller brændeknuder. 8 Brug egnet beklædning. Løst tøj og smykker er ikke egnet beklædning, fordi bevægelige dele kan gribe fat i dem. Det kan anbefales at bruge skridsikkert fodtøj, når der arbejdes i det fri. Brug hårnet til langt hår. 9 Brug beskyttelsesudstyr. Brug beskyttelsesbriller. Brug maske under støvende arbejde. 10 Tilslut støvudsugningsanordningen. Hvis der findes tilslutninger for støvudsugning og opsamlingsanordninger, skal det kontrolleres, at de er tilsluttet og benyttes korrekt. 11 Kablet må ikke anvendes til formål, som det ikke er beregnet til. Benyt ikke kablet til at trække stikket ud af stikdåsen. Beskyt kablet mod varme, olie og skarpe kanter. 12 Sæt emnet godt fast. Brug spændeanordninger eller en skruestik til at holde emnet fast med. Det er sikrere end at holde det i hånden. 13 Undgå unaturlige kropsstillinger. Sørg for at stå fast og hele tiden være i balance. 14 Plej værktøjet med omhu. Hold skærende værktøj skarpt og rent; så arbejder man bedre og mere sikkert. Følg anvisningerne vedrørende smøring og udskiftning. Kontroller jævnligt elværktøjets tilslutningsledning, og lad den udskifte af en autoriseret fagmand, hvis den er beskadiget. Kontroller forlængerledningerne jævnligt, og udskift dem, hvis de er beskadiget. Sørg for, at håndtagene er tørre, rene og uden fedt og olie. 15 Træk stikket ud af stikdåsen. Når elværktøjet ikke er i brug, før service og ved udskiftning af tilbehør som f.eks. savblad, bor, fræser. 16 Sørg for at fjerne alt hjælpeværktøj. Før der tændes for elværktøjet, skal det kontrolleres, at nøgle og indstillingsredskab er fjernet. 17 Undgå utilsigtet start. Kontroller, at der er slukket på afbryderen, når stikket sættes i stikdåsen.DANSK 51 18 Benyt forlængerkabler til udendørs brug. Anvend kun forlængerkabler, der er mærket som godkendt til udendørs brug, når der arbejdes i det fri. 19 Vær koncentreret. Koncentrer Dem om den opgave, der udføres. Grib arbejdet fornuftigt an. Benyt ikke elværktøjet, når De er ukoncentreret. 20 Kontroller elværktøjet for eventuelle skader. Før man går i gang med at arbejde med elværktøjet skal det undersøges omhyggeligt, om beskyttelsesanordninger eller dele, der let beskadiges, fungerer perfekt. Kontroller, om de bevægelige dele fungerer perfekt og ikke sætter sig fast, og om der er beskadigede dele. Samtlige dele skal være korrekt monteret og opfylde alle betingelser for, at elværktøjet kan fungere perfekt. Beskadigede beskyttelsesanordninger og dele skal repareres på et godkendt værksted eller udskiftes, medmindre andet er angivet i brugsanvisningen. Beskadigede kontakter skal repareres på et kundeværksted. Benyt aldrig elværktøj, som ikke kan tændes og slukkes på sin egen kontakt. 21 Bemærk. Brug af andre indsatser og andet tilbehør kan indebære risiko for tilskadekomst. 22 Elværktøj skal repareres af en fagmand. Dette elværktøj opfylder de relevante sikkerhedsbestemmelser. Reparationer må kun udføres af en fagmand, som anvender originale reservedele; ellers kan brugeren komme til skade.

1.2 Specielle sikkerhedshenvisninger

Denne enhed må kun betjenes af kvalificeret personale, som er fortrolig med de grundlæggende principper for køleteknik, køleanlæg og kølemidler og har kendskab til de farer, som kan opstå ved enheder, som står under tryk. Læs den vedlagte betjeningsvejledning omhyggeligt; korrekt udførelse af de beskrevne processer i denne, er en forudsætning for sikkerheden, den upåklagelige tilstand af enheden og opretholdelse af ydelsen. Bær egnet beskyttelsesbeklædning så som beskyttelseshandsker og -briller. Hvis du kommer i berøring med kølemidler, er der risiko for blindhed og andre sundhedsmæssige følger. Hold tilstrækkelig afstand til flammer og varme flader, eftersom kølemiddelgas kan spaltes ved høje temperaturer; i den forbindelse opstår der giftige og aggressive substanser, som er sundhedsfarlige og skader miljøet. Undgå kontakt med huden, eftersom den lave fordampningstemperatur (ca. -30°C) kan forårsage forfrysninger. Undgå at indånde kølemiddeldamp. Vær altid opmærksom på, at pumpen er tilsluttet til strømforsyningen med egnede sikkerhedsforanstaltninger og en fungerende jordforbindelse. Selvom der aldrig opstår høje temperaturer i pumpen, skal der tages højde for at pumpen bliver placeret således, at den ikke kan forårsage kvæstelser så som f.eks. mindre forbrændinger under driften. Pumpen må kun anvendes i omgivelser med tilstrækkelig ventilation. Når pumpen ikke bliver anvendt, skal den slukkes og adskilles fra strømforsyningen. 2 Leveringsomfang 1 x Vakuumpumpe 1 x Strømkabel 1 x Beholder med mineralsk smøreolie 1 x Tilslutning 1/4” SAE – bøsning – 5/16” SAE – stik 1 x Tilslutning 1/4” SAE – bøsning – 3/8” SAE – stik 1 x Vejledning i forskellige sprog52 DANSK 3 Introduktion (A – B – C) Beskrivelse af ROTHENBERGER-vakuumpumper Vakuumpumpen bliver anvendt til luftevakuering af lukkede beholdere. Denne enhed er konstrueret specielt til klima- og køleanlæg (HVAC&R). Det er en totrins enhed, som opretter den optimale vakuumtilstand i denne type anlæg. Desuden er der integreret en elektrisk magnetventil, som gør det muligt at undgå at pumpens smøreolie blandes med smøremidlerne i anlægget. Oversigt:

Prop til aftapning af olie

Støjniveauet kan under arbejdet overskride 85 dB (A). Bær høreværn! Måleværdier beregnet iht. EN 61029-1:2010. 5 Montage Pumpen leveres uden smøreolie; inden idrifttagningen skal den smøreoliemængde, som anbefales af producenten, påfyldes. Påfyldning af smøreolie Inden påfyldningen af smøreolie og kontrol af oliestanden skal pumpen under alle omstændigheder være slukket. Pumpen leveres med en smøreolieflaske, men uden smøreolie i pumpens indre. Inden idriftagningen skal der derfor påfyldes smøreolie i pumpehuset, indtil den nødvendige påfyldningsstand er opnået i skueglasset. Derudover skal den anvendte smøreolie svare til ROTHENBERGER smøreolien, eftersom anvendelsen af en anden type smøremiddel kan begrænse pumpens ydelse og forårsage skader på mekaniske dele, som ikke kan repareres. Garantien dækker ikke ved skader, som er opstået pga. anvendelse af en anden type smøreolie.DANSK 53 Påfyld olie, som beskrevet i det efterfølgende: Skru oliepåfyldningsskruen af øverst på pumpen Påfyld olien langsomt i pumpen, indtil den befinder sig i midten af skueglasset Skru oliepåfyldningsskruen på igen For at undgå at der bliver påfyldt for meget olie og fejlagtig pumpedrift, anbefales det at afmåle den korrekte oliemængde i en målebeholder. Hvis der bliver påfyldt for meget olie, skal pumpen tømmes og påfyldes igen.

PAS PÅ: Den anvendte smøreolie må ikke udledes i miljøet; det er farligt affald, og det skal bortskaffes i overensstemmelse med de gældende retningslinjer og regionale bestemmelser. Tilslutning til sugeledningen For at formindske det nødvendige tidsrum for evakueringen, skal sugeledningen afkortes så vidt det er muligt, den indvendige diameter forstørres og den skal føres så lige som muligt. I vakuumpumpen fra ROTHENBERGER findes der en magnetisk tilbageslagsventil, som forhindrer at smøreolie fra pumpen strømmer tilbage i det evakuerede kredsløb i tilfælde af strømsvigt. Elektrisk tilslutning Kontrollér at strømforsyningen stemmer overens med værdierne på pumpens typeskilt. Pumpemotorens elektriske vikling er udstyret med en termisk overbelastningsbeskyttelse med automatisk reset, som afbryder strømforsyningen ved opnåelse af en temperatur på +130°C / +266°F. Generelle forholdsregler Vær altid opmærksom på at pumpen bliver tilsluttet til strømforsyningen med en fungerende jordforbindelse. Selvom der aldrig opnås høje temperaturværdier, skal der tages højde for at pumpen bliver opstillet således, at den ikke kan forårsage kvæstelser så som f.eks. mindre forbrændinger under driften. Hvis pumpen integreres i andre strukturer eller anlæg, er det montørens ansvar, at fastgørelsen af pumpen er sikker og brugeren ikke udsættes for fare. Pumpen køles med forceret luftkøling. Pumpen må kun anvendes i rum med tilstrækkelig ventilation, og der skal være en min. afstand på 4 - 5 cm (2") fra ventilatorens afskærmning til vægge eller andre hindringer. 6 Pumpedrift For at garantere upåklagelig drift og en optimal kvalitet bliver hver enkelt pumpe kontrolleret grundigt og underkastet en passende tilkørselsprocedure. Pumpens konstante ydelse og en lang levetid garanteres ved nøje overholdelse af følgende forskrifter. Idrifttagning Inden den første idrifttagning skal: Pumpen påfyldes med smøreolie (se punkt “Påfyldning af olie”). Ved efterfølgende idrifttagninger er det tilstrækkeligt at kontrollere oliestanden. I tilfælde af funktionsfejl skal pumpen slukkes og kundetjenesten kontaktes. Kontrollér forinden, at systemet, som skal evakueres, ikke står under tryk. Hvis der fore- kommer tryk, kan vakuummeteret blive beskadiget. Vakuummeteret er en anordning, som er beregnet til måling af negative trykværdier: Positivt tryk beskadiger anordningen og gør ga- rantien ugyldig. Tilslut pumpen til evakuering til systemet med det nødvendige udstyr (slanger af god kvali- tet, kvalitetstrykmåler, osv.). En korrekt tilslutning sikrer en upåklagelig pumpedrift! Ikke passende udstyr eller forkert tilslutning ville derimod kunne medføre fejlagtig pumpedrift.54 DANSK Frakobling af pumpen Blanding af smøreolie, som ikke er kompatibel med hinanden (pumpesmøreolie og smøreolie fra køleanlæggets kompressor), begrænser kompressorens drift. Deraf er det nødvendigt med en magnetisk tilbageslagsventil. Ved hyppige start/stop-cyklusser anbefales det ikke at slukke for pumpen. 7 Almindelig vedligeholdelsesarbejde En metodisk og korrekt vedligeholdelse af høj-vakuumpumpen sikrer en lang levetid og opretholdelse af de nævnte kapaciteter. Smøring Den medleverede smøreolie er produceret specielt til smøring af vakuumpumper; det særlige ved denne smøreolie er den minimale ændring i viskositeten inden for et bredt temperaturområde. Smøreolietypen, som leveres med pumpen, er beregnet til evakuering af kølemiddelkredsløb. Det er også muligt at anvende syntetisk ROTHENBERGER smøreolie. Begge ROTHENBERGER-smøreolietyper kan fås separat ved efterspørgsel. Den smøreoliemængde, som skal anvendes til de forskellige modeller, er afhængig af pumpebeholderens størrelse, som findes i afsnittet „Tekniske karakteristika“, og den skal svare til den mængde, som er nødvendig for at opnå markeringerne på skueglasset. Udskiftning af smøreolie skal finde sted i intervaller på 20 timers korrekt pumpedrift. Forskellige smøreolier, fremmedlegemer, fugt, kølemiddel osv. i smøremidlet fører til kontaminering af dette. Det er strengt nødvendigt at smøreolien er ren for at sikre en upåklagelig pumpedrift. Udskiftning af olie Smøreolien i pumpen skal udskiftes regelmæssigt, eller når der er tydelige tegn på urenheder i olien, som f.eks., når den ikke længere er klar. Uren olie gør det umuligt at opnå tilstrækkeligt vakuum, og medfører skader på mekaniske dele af pumpen, som ikke kan repareres. Inden aftapningen og påfyldningen af olien skal pumpen slukkes. Ved udskiftning af olie skal følgende udføres: Skru olieaftapningsskruen ud nederst på pumpen Aftap olien fuldstændigt Skru olieaftapningsskruen i igen Påfyld olie (se punkt “Påfyldning af olie”)

PAS PÅ: Den anvendte smøreolie må ikke udledes i miljøet; det er farligt affald, og det skal bortskaffes i overensstemmelse med de gældende retningslinjer og regionale bestemmelser.

8 Ekstraordinært vedligeholdelsesarbejde Ekstraordinært vedligeholdelsesarbejde skal udføres, når der forekommer alvorlige funktionsfejl, så som overophedning af pumpen, ikke tilstrækkeligt vakuum, vedvarende støjudvikling, pumpeblokering eller andre tegn på ikke korrekt drift. I disse tilfælde skal pumpen skilles ad, delene rengøres omhyggeligt, og om nødvendigt skal beskadigede dele repareres eller udskiftes. Arbejde på pumpen skal udføres af kvalificeret personale. Det er den eneste mulighed for at afgøre hvilken reservedel, der skal bestilles, samt at montere den korrekt. Hvis dette ikke over- holdes, gælder garantien ikke længere. Kontakt venligst i alle tilfælde vores kundetjeneste.DANSK 55 9 Fejlsøgning Problem Løsning Pumpen fungerer ikke Kontrollér, om den er tændt. Kontrollér, om stikket og kablet er i en upåklagelig tilstand. Kontrollér, om angivelserne for strømforsyningsnettet stemmer overens med pumpetypeskiltet. Kontrollér, om smøreolieindholdet når op til markeringerne på skueglasset. Ret henvendelse til den tekniske kundetjeneste. Overophedning af pumpen Kontrollér, om der er nok smøreolie på pumpen. Kontrollér, at pumpen ikke er dækket til, og at der er tilstrækkelig ventilation. Kontrollér strømforsyningskilden. Ret henvendelse til den tekniske kundetjeneste. Undertryk uden for tolerancen, de angivne værdier opnås ikke Kontrollér, om pumpen var i drift i tilstrækkelig lang tid. Slutvakuummet bliver ikke opnået med det samme - vurderingen af tidsrummet er afhængigt af, hvor stort det volumen er, som skal ledes ud. Kontrollér, at der ikke forekommer lækager på tilslutningerne eller det system, som skal evakueres. Sluk for pumpen og kontrollér, at vakuumniveauet ikke falder. Kontrollér, om alle tilslutninger samt den anvendte enhed er egnet. Kontrollér, om tilslutningen er udført korrekt. Ret henvendelse til den tekniske kundetjeneste. Vedvarende eller for høj støj Kontrollér, at der ikke er buler i ventilationsområdet på pumpen, hvilket kan begrænse ventilatorens bevægelse. Kontrollér, at skruerne ikke har bevæget sig. Ret henvendelse til den tekniske kundetjeneste. Pumpeblokering Ret henvendelse til den tekniske kundetjeneste. Uforholdsmæssigt smøreolieforbrug Vær sikker på, at den anvendte smøreolie er fra ROTHENBERGER. Kontrollér, om den nederste aftapningsprop (møtrik) for smøreolien er skruet ordentligt fast, og der ikke forekommer smøreolietab. Vær sikker på, at systemet, som skal evakueres, og tilslutningerne ikke lækker. Et åbent system ville være ensbetydende med et større smøreolieforbrug på pumpen. Ret henvendelse til den tekniske kundetjeneste. Vakuummeteret er ikke i gang, men motoren er i gang Kontrollér, om pumpen kan suge. Hvis dette ikke er tilfældet, så er vakuummeteret beskadiget og vakuumniveauet bliver ikke vist. Ellers kan det være, at den magnetiske tilbageslagsventil svigter. Ret henvendelse til den tekniske kundetjeneste.

10 Kundeservice ROTHENBERGER servicesteder er til rådighed til at hjælpe dig (se listen i kataloget eller online) og reservedele og service er også tilgængelig via de samme servicesteder. Du kan bestille tilbehør og reservedele fra din forhandler og via vores service-after-sales hotline: Telefon: + 49 (0) 61 95 / 800 – 8200 Fax: + 49 (0) 61 95 / 800 – 7491 Email: [e-mail] www.rothenberger.com56 DANSK 11 Affaldsbehandling Dele af apparetet er af brugbart materiale og kann genbruges. Hertil står autoriserede og certificerede genbrugsvirksomheder til rådighed. Til miljøvenlig affaldsbehandling af ikke brugbart materiale (f.eks. elektronikaffald) vær venlig at spørg den myndighed, hvorunder det sorterer. Kun til EU-lande:

Elektrisk værktøj må ikke smides ud med det almindelige affald! I henhold til det Europæiske Direktiv 2012/19/EF om affald af elektrisk- og. elektronisk udstyr og gennemførelsen i national lovgivning skal ikke længere brugbart elektrisk værktøj indsamles separat og tilføres en recyclingsproces.SVENSKA 57 Innehåll
