BRUKSANVISNING Roairvac R32 6.0 ROTHENBERGER

3 dB (A) Ljudeffektnivå (L

Fare! Dette tegnet advarer mot personskader.

OBS! Dette tegnet advarer mot materielle skader og miljøskader.

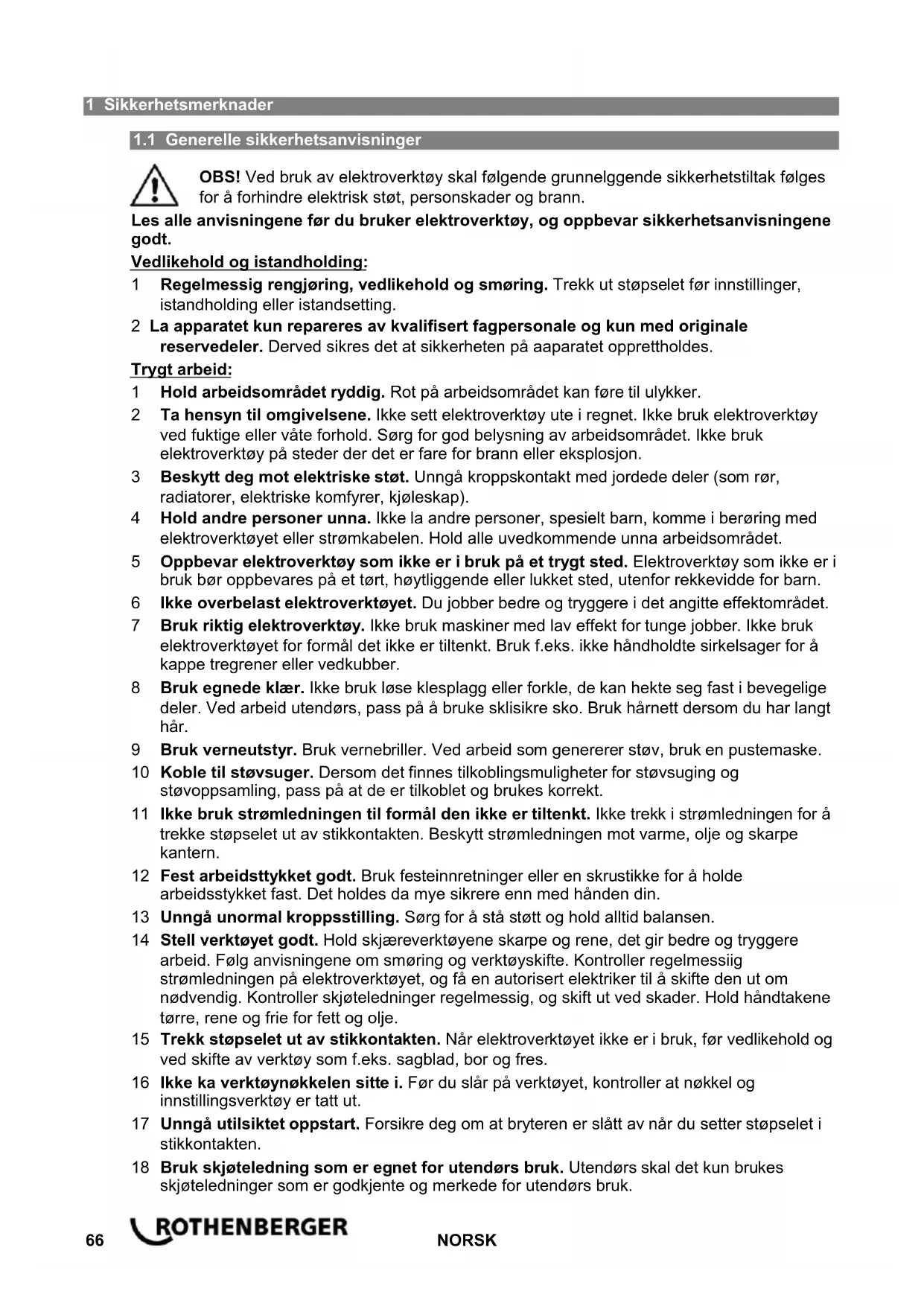

OBS! Ved bruk av elektroverktøy skal følgende grunnelggende sikkerhetstiltak følges for å forhindre elektrisk støt, personskader og brann. Les alle anvisningene før du bruker elektroverktøy, og oppbevar sikkerhetsanvisningene godt. Vedlikehold og istandholding: 1 Regelmessig rengjøring, vedlikehold og smøring. Trekk ut støpselet før innstillinger, istandholding eller istandsetting. 2 La apparatet kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Derved sikres det at sikkerheten på aaparatet opprettholdes. Trygt arbeid: 1 Hold arbeidsområdet ryddig. Rot på arbeidsområdet kan føre til ulykker. 2 Ta hensyn til omgivelsene. Ikke sett elektroverktøy ute i regnet. Ikke bruk elektroverktøy ved fuktige eller våte forhold. Sørg for god belysning av arbeidsområdet. Ikke bruk elektroverktøy på steder der det er fare for brann eller eksplosjon. 3 Beskytt deg mot elektriske støt. Unngå kroppskontakt med jordede deler (som rør, radiatorer, elektriske komfyrer, kjøleskap). 4 Hold andre personer unna. Ikke la andre personer, spesielt barn, komme i berøring med elektroverktøyet eller strømkabelen. Hold alle uvedkommende unna arbeidsområdet. 5 Oppbevar elektroverktøy som ikke er i bruk på et trygt sted. Elektroverktøy som ikke er i bruk bør oppbevares på et tørt, høytliggende eller lukket sted, utenfor rekkevidde for barn. 6 Ikke overbelast elektroverktøyet. Du jobber bedre og tryggere i det angitte effektområdet. 7 Bruk riktig elektroverktøy. Ikke bruk maskiner med lav effekt for tunge jobber. Ikke bruk elektroverktøyet for formål det ikke er tiltenkt. Bruk f.eks. ikke håndholdte sirkelsager for å kappe tregrener eller vedkubber. 8 Bruk egnede klær. Ikke bruk løse klesplagg eller forkle, de kan hekte seg fast i bevegelige deler. Ved arbeid utendørs, pass på å bruke sklisikre sko. Bruk hårnett dersom du har langt hår. 9 Bruk verneutstyr. Bruk vernebriller. Ved arbeid som genererer støv, bruk en pustemaske. 10 Koble til støvsuger. Dersom det finnes tilkoblingsmuligheter for støvsuging og støvoppsamling, pass på at de er tilkoblet og brukes korrekt. 11 Ikke bruk strømledningen til formål den ikke er tiltenkt. Ikke trekk i strømledningen for å trekke støpselet ut av stikkontakten. Beskytt strømledningen mot varme, olje og skarpe kantern. 12 Fest arbeidsttykket godt. Bruk festeinnretninger eller en skrustikke for å holde arbeidsstykket fast. Det holdes da mye sikrere enn med hånden din. 13 Unngå unormal kroppsstilling. Sørg for å stå støtt og hold alltid balansen. 14 Stell verktøyet godt. Hold skjæreverktøyene skarpe og rene, det gir bedre og tryggere arbeid. Følg anvisningene om smøring og verktøyskifte. Kontroller regelmessiig strømledningen på elektroverktøyet, og få en autorisert elektriker til å skifte den ut om nødvendig. Kontroller skjøteledninger regelmessig, og skift ut ved skader. Hold håndtakene tørre, rene og frie for fett og olje. 15 Trekk støpselet ut av stikkontakten. Når elektroverktøyet ikke er i bruk, før vedlikehold og ved skifte av verktøy som f.eks. sagblad, bor og fres. 16 Ikke ka verktøynøkkelen sitte i. Før du slår på verktøyet, kontroller at nøkkel og innstillingsverktøy er tatt ut. 17 Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått av når du setter støpselet i stikkontakten. 18 Bruk skjøteledning som er egnet for utendørs bruk. Utendørs skal det kun brukes skjøteledninger som er godkjente og merkede for utendørs bruk.NORSK 67 19 Vær oppmerksom. Pass på hva du gjør. Gå fornuftig frem ved arbeidet. Ikke bruk elektroverktøyet dersom du er ukonsentrert. 20 Kontroller elektroverktøyet for eventuelle skader. Før videre bruk av elektroverktøyet må beskyttelsesinnretninger og lett skadede deler undersøkes nøye for å fastslå om de fungerer som de skal. Kontroller om bevegelige deler fungerer som de skal, at de ikke klemmer eller om det er skadede deler. Alle deler må være riktig montert og alle betingelser må være oppfylt for å sikre feilfri funksjon av elektroverktøyet. Skadede beskyttelsesinnretninger og deler må repareres etter reglene av et fagverksted, så fremt ikke annet er angitt i bruksanvisningen. Skadede brytere skal alltid skiftes ved et fagverksted. Ikke bruk elektroverktøy der bryteren ikke lar seg slå på eller av. 21 OBS. Bruk av andre ekstraverktøy og annet tilbehør kan føre til fare for personskader. 22 La elektroverktøyet repareres av en faglært elektriker. Disse elektroverktøyene samsvarer med aktuelle sikkerhetsbestemmelser. Reparasjoner skal kun utføres av en faglært elektriker, ved bruk av originale reservedeler, ellers kan det føre til ulykker for brukeren.

1.2 Spesielle sikkerhetsanvisninger

Dette apparatet skal kun brukes av kvalifisert personell, som kjenner grunnreglene for kjøleteknikk, kjøleanlegg og kjølemidler. De skal kjenne farene som er forbundet med trykksatt utstyr. Denne bruksanvisningen skal leses nøye, streng overholdelse av de beskrevne prosedyrene er en forutsetning for sikkerhet for brukeren, feilfri tilstand av apparatet og opprettholdelse av den angitte effekten. Bruk egnet verneutstyr så som vernehansker og vernebriller. Kontakt med kjølemiddel kan føre til blindhet eller andre helseskader. Arbeid kun med tilstrekkelig avstand til flammer og varme overflater, da kjølemiddelgassen de- komponeres ved høye temperaturer. Det kan da dannes giftige og aggressive substanser som er helseskadelige og miljøskadelige. Unngå kontakt med huden, da den lave fordampningstemperaturen (ca. -30°C) kan føre til frostskader. Unngå å puste inn damp fra kjølemiddelet. Forsikre deg om at pumpen er tilkoblet strømnettet med egnet sikring, og fungerende jordings- kobling. Selv om pumpen aldri når høy temperatur, må det sikres at pumpen under bruk er opplagret slik at at det ikke ken oppstå personskader som mindre forbrenninger. Pumpe skal kun brukes i godt ventilerte omgivelser med tilstrekkelig luftutskiftning. Slå av pumpen og koble den fra strømnettet når den ikke brukes. 2 Leveringsomfang 1 x Vakuumpumpe 1 x Strømkabel 1 x Beholder med mineraloljebasert smøreolje 1 x Tilkobling 1/4” SAE – hylse – 5/16” SAE – plugg 1 x Tilkobling 1/4” SAE – hylse – 3/8” SAE – plugg 1 x Anvisning i ulike språk 3 Innføring (A – B – C) Beskrivelse av ROTHENBERGER-vakuumpumper Vakuumpumpe blir benyttet til luftevakuering fra lukkede beholdere. Dette apparatet er spesielt utformet for bruk med klima- og kjøleanlegg (HVAC&R).68 NORSK Det dreiere seg om et to-trinns apparat, som oppretter vakuum i anlegg av den nevnte typen. I tillegg har det en elektrisk magnetventil, for å unngå blanding av pumpens smøreolje med smøremidlene i anlegget. Oversikt:

Oljepåfyllingspluggen med filter

Plugg for tømming av olje

3 dB (A) Lydeffektsnivå (L

Støynivået kan overskride 85 dB (A) under arbeid. Bruk hørselsvern! De formidlede måleverdiene tilsvarer EN 61029-1:2010. 5 Montering Pumpen leveres uten smøremiddel, før den brukes må nøyaktig mengde smøreolje som angitt av produsenten fylles på. Oljepåfylling Før fylling av smøreolje eller kontroll av oljenivå må pumpen alltid slås av. Pumpen leveres sammen med en smøreoljeflaske, men uten smøreolje inne i pumpen. Før den tas i bruk, skal det derfor fylles smøreolje på pumpehuset, til oljenivået når det angitte nivået på se-glasset. Dessuten skal smøreoljen tilsvare smøreolje fra ROTHENBERGER, da bruken av andre smøremidler kan redusere pumpens effekt og føre til uopprettelige skader på pumpens mekaniske deler. Garantien dekker ikke skader som skyldes bruk av andre smøreoljer. Fyll på oljen på denne måten: Skru av oljepåfyllingspluggen oppe på pumpen Fyll olje langsomt på pumpen, til midten av se-glasset Skru på igjen oljepåfyllingspluggen For å unngå overfylling og feilfri drift av pumpen, anbefales det at oljemengden først måles opp i et målebeger. Dersom det fylles på for mye olje, må pumpen tømmes og fylles på nytt.NORSK 69

OBS: Smøreoljen som benyttes skal ikke slippes ut til miljøet, den er spesialavfall og skal derfor behandles etter aktuelle gjeldende forskrifter og lokale regler. Tilkobling av sugeledning For å redusere nødvendig tid for evakueringen, skal sugeslangen holdes så kort som mulig, inn- vendig diameter så stor som mulig og den skal være så rett som mulig. Vakuumpumpene fra ROTHENBERGER har en elektrisk tilbakeslags-magnetventil som ved plutselig strømbrudd vil forhindre at smøreolje fra pumpen strømmer tilbake i det evakuerte kjølekretsløpet. Elektrisk tilkopling Forsikre deg om at egenskapene til strømnettet, stemmer med angitte verdier på pumpens ty- peskilt. De elektriske viklingene på pumpemotoren er utstyrt med en termisk overbelastningsbeskyttelse med automatisk reset, som avbryter strømtilførselen dersom temperaturen stiger til +130°C / +266°F. Generelle forsiktighetsregler Forsikre deg om at pumpen er tilkoblet strømnettet med fungerende jordingskobling. Selv om pumpen aldri når høy temperatur, må det sikres at pumpen under bruk er opplagret slik at at det ikke kan oppstå personskader som mindre forbrenninger. Dersom pumpen monteres i andre strukturer eller anlegg, er montøren forpliktet til å sikre at pumpen er godt festet og ikke kan føre til farer for brukeren. Kjøling av pumpemotoren er utformet som tvangs-luftkjøling. Pumpen må brukes i et tilstrekkelig ventilert rom, vegger eller hindringer skal være minst 4 - 5 cm (2”) fra beskyttelseshetten på viften. 6 Drift av pumpen For å sikre pålitelig drift og optimal kvalitet, er alle pumpene underlagt en omfattende test og er innkjørte på passende måte. Konstant effekt av pumpen og lang levetid sikres ved nøye å overholde følgende forskrifter.

Før første gangs bruk skal: Pumpen fylles med smøreolje (se punktet "Oljepåfylling"). Ved de neste igangkjøringer er det tilstrekkelig å kontrollere oljenivået. Ved funksjonsfeil, slå av pumpen og kontakt kundeservice. Kontroller først at det ikke er trykk i systemet som skal evakueres. Dersom det er trykk, kan vakuummåleren være skadet. Vakuummåleren er et apparat for måling av negative trykkverdier: positive trykk skader apparatet og fører til at garantien bortfaller. Koble til pumpen for evakuering av ssystemet ved hjelp av nødvendig utrustning (høyverdi- ge slanger, høykvalitet trykkmålermodul, osv.). Korrekt kobling sikrer også feilfri drift av pumpen! Ellers kan dårlig tilpasset utstyr eller feil kobling føre til svikt i driften av pumpen. Slå av pumpen Blanding av ikke-kompatible smøreoljer (pumpens smøreolje og smøreolje for kjøleanlegget) reduserer korrekt funksjon av kompressoren. For å hindre dette må det alltid være montert en tilbakeslags-magnetventil. Ved hyppige start/stopp sykluser anbefales det å ikke stoppe pumpen.70 NORSK 7 Vanlig vedlikehold Metodisk og korrekt vedlikehold av høyvakuumpumpen sikrer lang levetid og opprettholdelse av den angitte effekten. Smøring Den medfølgende smøreoljen er produsert spesielt for smøring av vakuumpumper, utmerket på grunn av den minimale endringen i viskositet over et stort temperaturområde. Smøreoljetypen som følger med pumpen brukes ved evakuering av kjølekretsløp. Det kan også brukes syntetiske smøreoljer fra ROTHENBERGER. Begge typer smøreoljer fra ROTHENBERGER kan leveres separat på forespørsel. Nødvendig mengde smøreolje for de ulike modellene er avhengig av størrelsen på pumpebeholderen, som angitt i avsnittet "Tekniske data", og skal tilsvare mengden som trengs til fylling til nivået angitt på se-glasset. Smøreolje skal skiftes omtrent hver 20. time av normal drift av pumpen. Eventuell blanding av ulike smøreoljer, fett, fremmedlegemer, fuktighet, kjølemiddel osv. fører til forurensning av smøremiddelet. Det skal alltid brukes nødvendig smøreolje i feilfri tilstand for å sikre friksjonsløs drift av pumpen. Skifte olje Smøreoljen i pumpen skal skiftes regelmessig eller dersom oljen er blitt forurenset. Forurenset olje forhindrer at det oppnås akseptabelt vakuum, og fører til uopprettelige skader på pumpens mekaniske deler. Pumpen skal stopeps før olje tappes av eller etterfylles. Gå frem som følger ved skifte av olje: Skru av oljetappeskruen under pumpen Tapp av all olje Skru på igjen oljetappeskruen Fyll på olje (se punkt "Fylle på olje")

8 Spesielt vedlikehold Spesielt vedlikehold skal gjennomføres dersom der er alvorlige funksjonsfeil så som overoppvarming av pumpen, utilstrekkelig vakuum, økende støyutvikling, blokkering i pumpen eller andre tegn på at funksjonen ikke er korrekt. I så fall skal pumpen demonteres, delene rengjøres nøye og eventuelle skadede deler skal repareres eller skiftes ut. Arbeid på pumpen skal gjennomføres av kvalifisert personell. Kun på den måten kan det korrekt bestemmes hvilke reservedeler som skal bestilles, og korrekt montering av disse. Annen fremgangsmåte fører til at garantien bortfaller. Ta alltid kontakt med vår kundeservice.NORSK 71 9 Feilretting Problem Løsning Pumpen fungerer ikke Forsikre deg om at pumpen er på. Kontroller at støpsel og kabel er feilfrie. Kontroller om egenskapene til strømforsyningen stemmer overens med data på pumpens typeskilt. Kontroller om volum av smøreolje i pumpen er opp til angitt nivå på se-glasset. Vennligst kontakt teknisk kundeservice. Overoppvarming av pumpen Kontroller at pumpen har tilstrekkelig smøreolje. Kontroller at pumpen ikke er tildekket på noen måte, og at det er tilstrekkelig ventilasjon. Kontroller strømforsyningen. Vennligst kontakt teknisk kundeservice. Ulovlig undertrykk, de angitte verdiene oppnås ikke Kontroller at pumpen har vært i drift lenge nok. Sluttvakuum oppnås ikke straks, det kreves en varighet som må anslås ut fra volumet som skal evakueres. Kontroller at det ikke er lekkasjer i koblingene eller i systemet som skal evakueres. Slå av pumpen og kontroller at vakuumnivået ikke faller. Kontroller at alle koblingene og det anvendte apparatet passer til bruken. Kontroller om tilkoblingen er foretatt korrekt. Vennligst kontakt teknisk kundeservice. Varig eller for høy støy Kontroller om pumpen har fått noen slag i vifteområdet, det kan påvirke bevegelsen til viften. Kontroller at skruene ikke har forskjøvet seg. Vennligst kontakt teknisk kundeservice. Pumpenblokkering Vennligst kontakt teknisk kundeservice. For høyt smøreolje- forbruk Forsikre deg om at smøreoljen som brukes er av merket ROTHENBERGER. Kontroller at tappepluggen for smøreolje under (mutter), og at det ikke er noen lekkasje av smøreolje. Forsikre deg om at systemet som skal tømmes og koblingene er uten lekkasjer. Et åpent system fører til økt smøreoljeforbruk for pumpen. Vennligst kontakt teknisk kundeservice. Vakuummåleren går ikke og motoren er i drift Forsikre deg om at pumpen kan suge. Dersom ikke, betyr det at vakuummåleren er skadet og ikke viser vakuumnivået. Ellers kan problemet tyde på en feil ved tilbakeslags-magnetventilen. Vennligst kontakt teknisk kundeservice.72 NORSK 10 Kundeservice ROTHENBERGER servicesentere kan hjelpe deg (se liste i katalogen eller på nettet) og reservedeler/service kan du også få fra de samme stedene. Bestill tilbehør og reservedeler fra din spesialistforhandler eller bruk vår service-etter-salg hotline: Telefon: + 49 (0) 61 95 / 800 – 8200 Fax: + 49 (0) 61 95 / 800 – 7491 Email: [e-mail] www.rothenberger.com 11 Avfallsdumping Deler av apparatet er verdifulle stoffer, og kan tilføres resirkuleringen. Du kan bruke tillatte og sertifiserte resirkuleringsbedrifter til dette. For miljøvennlig avfallsdumping av de delene som ikke kan resirkuleres (f.eks. elektronikksøppel) spør du vennligst etter hos ansvarlige for avfallsdumping. Kun for EU-land:

Elektroverktøy må ikke deponeres sammen med husholdningssøppelet! Iht. Europeisk direktiv 2012/19/EF angående gamle elektro og elektronikkapparater, og deres omsetning til nasjonal rett, må elektroverktøy som ikke brukes lenger samles og tilføres et miljøvennlig gjenbruksdeponi.SUOMI 73 Sisältö
