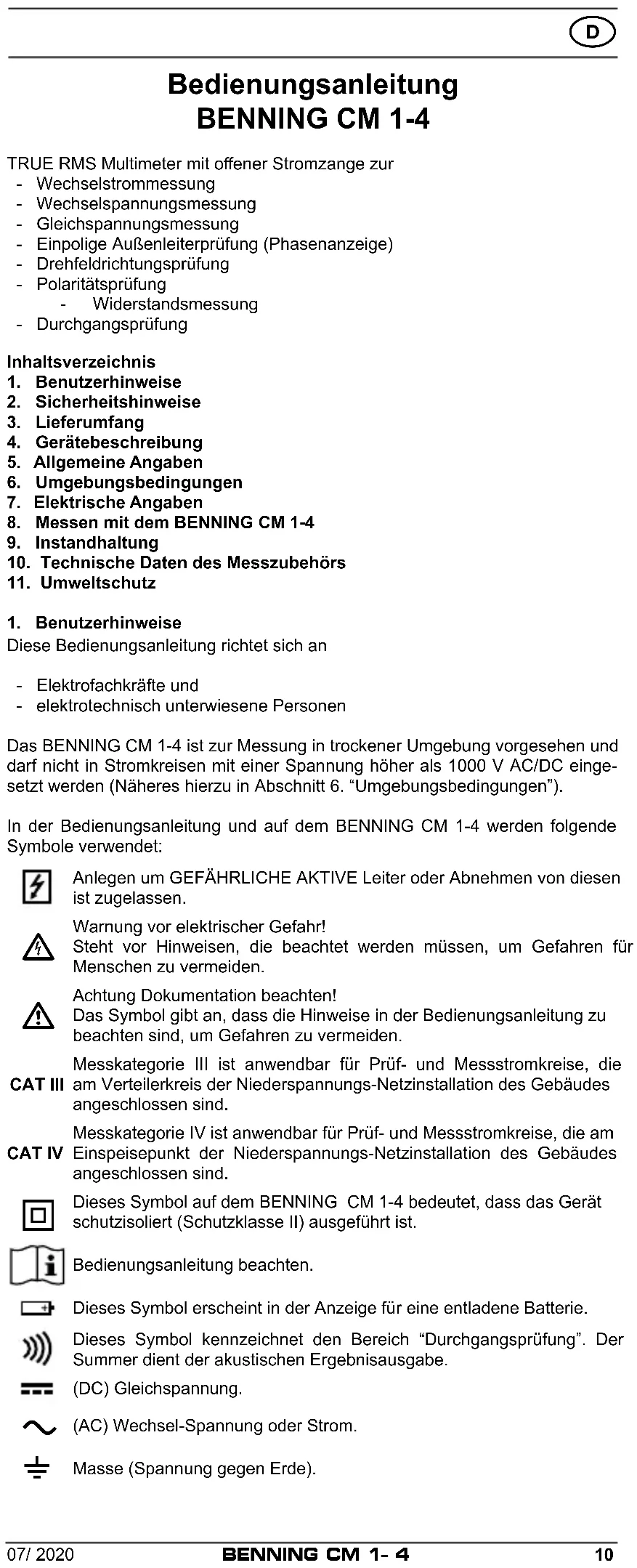

BEDIENUNGSANLEITUNG CM 14 BENNING

TRUE RMS Multimeter mit o󰀨ener Stromzange zur - Wechselstrommessung - Wechselspannungsmessung - Gleichspannungsmessung - Einpolige Außenleiterprüfung (Phasenanzeige) - Drehfeldrichtungsprüfung - Polaritätsprüfung - Widerstandsmessung - DurchgangsprüfungInhaltsverzeichnis 1. Benutzerhinweise 2. Sicherheitshinweise 3. Lieferumfang 4. Gerätebeschreibung 5. Allgemeine Angaben 6. Umgebungsbedingungen 7. Elektrische Angaben 8. Messen mit dem BENNING CM 1-4 9. Instandhaltung 10. Technische Daten des Messzubehörs 11. Umweltschutz1. Benutzerhinweise Diese Bedienungsanleitung richtet sich an - Elektrofachkräfte und - elektrotechnisch unterwiesene Personen Das BENNING CM 1-4 ist zur Messung in trockener Umgebung vorgesehen und darf nicht in Stromkreisen mit einer Spannung höher als 1000 V AC/DC einge-setzt werden (Näheres hierzu in Abschnitt 6. “Umgebungsbedingungen”). In der Bedienungsanleitung und auf dem BENNING CM 1-4 werden folgende Symbole verwendet: Anlegen um GEFÄHRLICHE AKTIVE Leiter oder Abnehmen von diesen ist zugelassen. Warnung vor elektrischer Gefahr!Steht vor Hinweisen, die beachtet werden müssen, um Gefahren für Menschen zu vermeiden. Achtung Dokumentation beachten!Das Symbol gibt an, dass die Hinweise in der Bedienungsanleitung zu beachten sind, um Gefahren zu vermeiden.CAT IIIMesskategorie III ist anwendbar für Prüf- und Messstromkreise, die am Verteilerkreis der Niederspannungs-Netzinstallation des Gebäudes angeschlossen sind.CAT IVMesskategorie IV ist anwendbar für Prüf- und Messstromkreise, die am Einspeisepunkt der Niederspannungs-Netzinstallation des Gebäudes angeschlossen sind. Dieses Symbol auf dem BENNING CM 1-4 bedeutet, dass das Gerät schutzisoliert (Schutzklasse II) ausgeführt ist. Bedienungsanleitung beachten.Dieses Symbol erscheint in der Anzeige für eine entladene Batterie. Dieses Symbol kennzeichnet den Bereich “Durchgangsprüfung”. Der Summer dient der akustischen Ergebnisausgabe. (DC) Gleichspannung. (AC) Wechsel-Spannung oder Strom. Masse (Spannung gegen Erde).11

2. Sicherheitshinweise

Das Gerät ist gemäß DIN VDE 0411 Teil 1/ EN 61010-1 DIN VDE 0411 Teil 2-032/EN 61010-2-032 DIN VDE 0411 Teil 2-033/EN 61010-2-033 DIN VDE 0411 Teil 031/EN 61010-031 gebaut und geprüft und hat das Werk in einem sicherheitstechnisch einwand- freien Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser Anleitung enthalten sind. Fehlverhalten und Nichtbeachtung der Warnungen kön- nen zu schwerwiegenden Verletzungen oder zum Tode führen.

Extreme Vorsicht bei Arbeiten um blanke Leiter oder Hauptleitungsträger. Ein Kontakt mit Leitern kann einen Elektroschock verursachen.

Das BENNING CM 1-4 darf nur in Stromkreisen der Überspannungskategorie III mit max. 1000 V Leiter gegen Erde oder Überspannungskategorie IV mit max. 600 V Leiter gegen Erde benutzt werden. Hierzu sind geeignete Messleitungen zu verwenden. Bei Messungen innerhalb der Messkategorie III oder der Messkategorie IV darf das hervorstehende leitfähige Teil einer Kontaktspitze der Messleitung nicht länger als 4 mm sein. Vor Messungen innerhalb der Messkategorie III und der Messkategorie IV müssen, die dem Set beigestellten, mit CAT III und CAT IV gekennzeichneten, Aufsteckkappen auf die Kontaktspitzen aufgeschraubt werden. Diese Maßnahme dient dem Benutzerschutz. Beachten Sie, dass Arbeiten an spannungsführenden Teilen und Anlagen grundsätzlich gefährlich sind. Bereits Spannungen ab 30 V AC und 60 V DC können für den Menschen lebensgefährlich sein.

Bei Messungen von Spannungen > 300 V das BENNING CM 1-4 nie länger als 30 Sekunden an Spannung anlegen. Bei Span- nungen > 300 V beträgt die maximale Einschaltzeit tON: 30s und die Erholzeit tOFF: 240 s.

Vor jeder Inbetriebnahme überprüfen Sie das Gerät und die Lei- tungen auf Beschädigungen.

Das BENNING CM 1-4 beim Benutzen immer an der gummierten Grifffläche hinter der Griffbegrenzung anfassen. Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, - wenn das Gerät oder die Messleitungen sichtbare Beschädigungen aufwei- sen, - wenn das Gerät nicht mehr arbeitet, - nach längerer Lagerung unter ungünstigen Verhältnissen, - nach schweren Transportbeanspruchungen. - wenn das Gerät und die Messleitungen feucht sind.

Um eine Gefährdung auszuschließen - berühren Sie die Messleitungen nicht an den blanken Kontaktspitzen, - stecken Sie die Messleitungen in die entsprechend gekennzeichneten Messbuchsen am Multimeter und kontrollieren Sie den festen Sitz.12

Wartung: Das Gerät nicht öffnen, es enthält keine durch den Benutzer reparablen Bauteile. Reparatur und Service kann nur durch qualifiziertes Personal erfolgen.

Reinigung: Das Gehäuse regelmäßig mit einem Tuch und Reinigungsmittel trocken abwischen. Kein Poliermittel oder Lösungsmittel verwenden.

Zum Lieferumfang des BENNING CM 1-4 gehören:

3.1 ein Stück BENNING CM 1-4

3.2 ein Stück Sicherheitsmessleitung, rot (L = 1,4 m)

3.3 ein Stück Sicherheitsmessleitung, schwarz (L = 1,4 m)

3.4 ein Stück Kontaktspitzenschutz zum Schutz vor Verletzungen, befestigt

an schwarzer Sicherheitsmessleitung. Inkl. ein Satz Aufsteckkappen (CAT III/ IV) rot/schwarz zur Längenreduzierung vom unisolierten Teil der Kontaktspitzen und ein Satz 4 mm Ø Kontaktspitzenvergrößerung (CAT II).

3.5 ein Stück Gürtel-Holster

3.6 zwei Stück 1,5 V-Micro-Batterie (zur Erstbestückung im Gerät einge-

3.7 eine Bedienungsanleitung

Hinweis auf Verschleißteile: - Das BENNING CM 1-4 wird durch zwei eingebaute 1,5-V-Micro-Batterien (IEC LR 03) gespeist. - Die oben genannten Sicherheitsmessleitungen (geprüftes Zubehör, rot/ schwarz) entsprechen bei montierten Aufsteckkappen CAT III 1000 V/ CAT IV 600 V und sind für einen Strom von 10 A zugelassen. Der Messleitungs- satz (T.-Nr. 10217482) beinhaltet den Kontaktspitzenschutz inkl. der Auf- steckkappen (CAT III/ IV) und die 4 mm Ø Kontaktspitzenvergrößerungen (CAT II). - Der Kontaktspitzenschutz inkl. der Aufsteckkappen (CAT III/ IV) und die 4 mm Ø Kontaktspitzenvergrößerungen (CAT II) kann über T.-Nr. 10217843 separat bestellt werden. - Der Gürtel-Holster ist über die T.-Nr. 10217845 bestellbar.

4. Gerätebeschreibung

siehe Bild 1a: Gerätefrontseite und Messleitungssatz Die in Bild 1a angegebenen Anzeige- und Bedienelemente werden wie folgt be- zeichnet:

Offene Stromzange, zum Einführen und „Umfassen” des einadrigen wech- selstromdurchflossenen Leiters

LED-Messstellenbeleuchtung

LED-Anzeige, angezeigt werden - die Spannungsstufen 12 V - 1000 V - das Symbol für die Überschreitung der ELV-Grenze (50 V AC/ 120 V DC), wird auch für die Außenleiterprüfung (Phasenanzeige) verwendet

- das Symbol für die Durchgangsprüfung - die Symbole für die Drehfeldrichtungsprüfung (links/ rechts) - die Polaritätsanzeige

Digitalanzeige (Flüssigkristallprinzip), angezeigt werden - der Messwert mit der max. Anzeige 9999 und Dezimalpunkt - der festgehaltene Messwert (Holdfunktion) - die Spannungsart AC/DC - die Einheiten V (Spannung), A (Strom), Ω (Widerstand) - das Symbol des deaktivierten Signaltons bei Spannungsmessung - das Batteriesymbol mit max. 3 Segmenten

Griffbegrenzung, schützt vor Leiterberührung

Ω/A-Taste, Umschaltung Widerstands-/ Strommessbereich

HOLD-Taste (Haltefunktion)/ Aktivierung der Messstellenbeleuchtung (2 s)/ Deaktivierung des Signaltons bei Spannungsmessung (5 s)

Gummierte Grifffläche

schwarze Buchse (-/L1), gemeinsame Buchse für Spannungs-/ Wider- standsmessung und Durchgangsprüfung

Kontaktspitzenschutz mit Aufsteckkappen (CAT III/ IV) und 4 mm Ø Kon- taktspitzenvergrößerung (CAT II)

Sicherheitsmessleitungssatz(rot/schwarz) inkl. Kontaktspitzenschutz mit Aufsteckkappen (CAT III/ IV) und 4 mm Ø Kontaktspitzenvergrößerung (CAT II)

) Hierauf bezieht sich die automatische Polaritätsanzeige für Gleichspannung

5. Allgemeine Angaben

5.1 Allgemeine Angaben zum Digital-Multimeter

5.1.1 Die Digitalanzeige

ist als 4-stellige Flüssigkristallanzeige mit 13 mm Schrifthöhe und Dezimalpunkt ausgeführt. Der größte Anzeigewert ist

5.1.2 Die Polaritätsanzeige in der Digitalanzeige

wirkt automatisch. Es wird nur eine Polung entgegen der Messleitungsdenition mit “-” angezeigt. Ab 12 V wird die Polarität zusätzlich durch das Aueuchten der -LED oder der -LED angezeigt.

5.1.3 Die Bereichsüberschreitung wird mit „0L“ oder „- 0L“ angezeigt.

Achtung, keine sonstige Anzeige und Warnung bei Überlast!

5.1.4 Ω/A-Taste: Durch Betätigen der Ω/A-Taste

wird in den Widerstands- messbereich (Ω) geschaltet. Erneutes Betätigen der Taste schaltet in den Strommessbereich (A) weiter. Eine Betätigung von 2 s schaltet in den Spannungsmessbereich (Anzeige - - - -) zurück.

hat drei Funktionen: - Messwertspeicherung „HOLD“: Durch Betätigen der Taste „HOLD“

lässt sich das Messergebnis speichern. Im Display wird gleich- zeitig das Symbol eingeblendet. Erneutes Betätigen der Taste schaltet in den Messmodus zurück. - Messstellenbeleuchtung: Drücken und halten der Taste „HOLD“

für 2 s schaltet die LED der Messstellenbeleuchtung ein. - Signalton bei Spannungsmessung: Drücken und halten der Taste „HOLD“

für 5 s deaktiviert den Signalton bei Spannungsmes- sung, siehe Abschnitt 8.3 „Akustischer Signalton bei Spannungen > 50 V AC/ 120 V DC“.

5.1.6 Die Messrate der Zi󰀨ernanzeige des BENNING CM 1-4 beträgt nominal

ca. 3 Messungen pro Sekunde.

5.1.7 Das BENNING CM 1-4 lässt sich durch Betätigung der Ω/A-Taste

einschalten. Die Bereitschaft zur Spannungs- messung, einpolige Außenleiterprüfung und Durchgangsprüfung wird durch das Symbol „- - - -“ in der Digitalanzeige

angezeigt. Unter fol- genden Bedingungen erfolgt die Einschaltung automatisch: Batterien mit ausreichender Batteriespannung eingelegt: - Messspannung zwischen Buchse +/L2

> 3 V oder < -8 V - Einpolige Außenleiterprüfung erkennt die Phasenspannung - Durchgangsprüfung erkennt Widerstand < 1,8 kΩ - 2,7 kΩ Keine Batterien eingelegt oder Batteriespannung zu schwach: - Messspannung zwischen +/L2

5.1.8 Automatische Abschaltung (APO):

Das BENNING CM 1-4 schaltet nach ca. 10 s selbsttätig ab, wenn fol- gende Bedingungen erfüllt sind: - Keine Tastenbetätigung durchgeführt - Die Bedingungen zur automatischen Einschaltung sind nicht gege- ben. Das BENNING CM 1-4 schaltet nach ca. 30 s selbsttätig ab, wenn fol- gende Bedingungen erfüllt sind: - „OL“-Anzeige im Widerstandsmessbereich - Anzeigewert < 1 A im Strommessbereich

5.1.9 Temperaturkoe󰀩zient des Messwertes: 0,2 × (angegebene Messgenau-

igkeit)/ °C < 18 °C oder > 28 °C, bezogen auf den Wert bei der Referenz- temperatur von 23 °C.

5.1.10 Das BENNING CM 1-4 wird durch zwei eingebaute 1,5 V Micro-Batte-

rien (IEC LR 03) gespeist.

5.1.11 Das Batteriesymbol in der Digitalanzeige

zeigt permanent die verblei- bende Batteriekapazität über maximal 3 Segmente an.

Sobald alle Segmente in dem Batteriesymbol erloschen sind und das Batteriesymbol blinkt, tauschen Sie umgehend die Batterien gegen neue Batterien aus, um eine Gefährdung für den Menschen, verursacht durch Fehlmessungen zu vermeiden.

5.1.12 Die Lebensdauer der Batterien ist ausreichend für 1000 Prüfungen (Al-14

5.1.13 Geräteabmessungen: (L x B x H) = 220 x 57 x 35 mm

Gerätegewicht: 200 g

5.1.14 Die Sicherheitsmessleitungen mit den Kontaktspitzen entsprechen der

Nennspannung des BENNING CM 1-4. Die Kontaktspitzen können durch Kontaktspitzenschutz geschützt werden und lassen sich an der Geräteunterseite für den Transport wie auch für Messaufgaben einra- sten.

5.1.15 Ö󰀨nung der Stromzange: 16 mm

6. Umgebungsbedingungen

- Das BENNING CM 1-4 ist nur für Messungen in trockener Umgebung vorge- sehen, - Barometrische Höhe bei Messungen: Maximal 2000 m, - Überspannungskategorie/ Aufstellungskategorie: IEC 60664/ IEC 61010-1

• 600 V Kategorie IV; 1000 V Kategorie III, - Verschmutzungsgrad: 2, - Schutzart: IP 65 (DIN VDE 0470-1 IEC/ EN 60529)

6 - erste Kennziffer: Schutz gegen Zugang zu gefährlichen Teilen und Schutz

gegen feste Fremdkörper, staubdicht

5 - zweite Kennziffer: Geschützt gegen Strahlwasser. Auch bei Niederschlä-

gen verwendbar - Arbeitstemperatur und relative Luftfeuchte: Bei Arbeitstemperatur von -15 °C bis 30 °C: relative Luftfeuchte kleiner 80 %, Bei Arbeitstemperatur von 31 °C bis 40 °C: relative Luftfeuchte kleiner 75 %, Bei Arbeitstemperatur von 41 °C bis 55 °C: relative Luftfeuchte kleiner 45 %, - Lagerungstemperatur: Das BENNING CM 1-4 kann bei Temperaturen von - 20 °C bis + 60 °C, re- lative Luftfeuchte kleiner 80 %, gelagert werden. Dabei ist sind die Batterien aus dem Gerät heraus zu nehmen.

7. Elektrische Angaben

Bemerkung: Die Messgenauigkeit wird angegeben als Summe aus - einem relativen Anteil des Messwertes und - einer Anzahl von Digit (d.h., Zahlenschritte der letzten Stelle). Diese Messgenauigkeit gilt bei der Temperatur von 23 °C ± 5 °C und einer rela- tiven Luftfeuchtigkeit kleiner 80 %. Der Messwert wird als echter E󰀨ektivwert (TRUE RMS, AC-Kopplung) gewon- nen und angezeigt. Bei nichtsinusförmigen Kurvenformen wird der Anzeigewert ungenauer. So ergibt sich für folgende Crest-Faktoren ein zusätzlicher Fehler: Crest-Factor von 1,0 bis 2,0 zusätzlicher Fehler + 1,0 % Crest-Factor von 2,0 bis 2,5 zusätzlicher Fehler + 2,5 % Crest-Factor von 2,5 bis 3,0 zusätzlicher Fehler + 4,0 % Maximaler Crest-Factor Crest-Faktor 3 @ 5000 Digit Crest-Faktor 1,5 @ 9999 Digit

7.1 Wechselspannungsbereich

Überlastschutz: 1000 VAC/DC Funktion Messbereich Auflösung Messgenauigkeit mit Batterien 6,0 V - 999,9 V

0,1 V ± (1,5 % des Messwertes + 7 Digit) im Frequenzbereich 45 Hz - 200 Hz ± (3,5 % des Messwertes + 7 Digit) im Frequenzbereich 200 Hz - 400 Hz ohne Batterien 45,0 V - 999,9 V 0,1 V Der Eingangswiderstand bei Spannungsmessung ist abhängig von der ange- legten Spannung: ca. 20 kΩ bei 50 V - ca. 305 kΩ bei 1000 V U > 300 V: tON: 30 s, tOFF: 240 s

Für Frequenzen größer 65 Hz, liegt der untere Messbereich bei 8 V

7.2 Gleichspannungsbereich

Überlastschutz: 1000 VAC/DC Funktion Messbereich Auflösung Messgenauigkeit mit Batterien 6,0 V - 999,9 V 0,1 V ± (1,0 % des Messwertes + 4 Digit) ohne Batterien 35,0 V - 999,9 V 0,1 V Der Eingangswiderstand bei Spannungsmessung ist abhängig von der ange-15

legten Spannung: ca. 20 kΩ bei 50 V - ca. 305 kΩ bei 1000 V U > 300 V: tON: 30 s, tOFF: 240 s

7.3 Wechselstrombereich

Messbereich Auflösung Messgenauigkeit im Frequenzbereich 45 Hz - 65 Hz Überlastschutz 200 A 0,1 A ± (3,0 % des Messwertes + 7 Digit) 200 A

7.4 Widerstandsbereiche

Messbereich Auflösung Messgenauigkeit Überlastschutz 9999 Ω 1 Ω ± (1,5 % des Messwertes + 7 Digit) 1000 V AC/DC 50,00 kΩ 0,01 kΩ Messspannung: ca. 0,5 V

7.5 Durchgangsprüfung

Der eingebaute Summer ertönt bei einem Widerstand kleiner ca. 1,8 kΩ bis 2,7 kΩ. Akustische Anzeige: 2,7 kHz Tonsignal Optische Anzeige: -LED Ansprechzeit: < 100 ms Leerlaufspannung: ca. 0,5 V Überlastschutz: 1000 VAC/DC

7.6 Einpolige Außenleiterprüfung (Phasenanzeige)

Empndlichkeit: 90 V - 1000 V (Spannung gegen Erde) im geerdeten Netz Frequenzbereich: 45 Hz - 65 Hz Akustische Anzeige: 2,7 kHz Tonsignal Optische Anzeige:

7.7 Drehfeldrichtungsprüfung

Empndlichkeit: 90 V - 1000 V (Spannung gegen Erde) im geerdeten Netz Frequenzbereich: 45 Hz - 65 Hz Optische Anzeige: -LED, -LED

8. Messen mit dem BENNING CM 1-4

8.1 Vorbereiten der Messungen

Benutzen und lagern Sie das BENNING CM 1-4 nur bei den angegebenen La- ger- und Arbeitstemperaturbedingungen, vermeiden Sie dauernde Sonnenein- strahlung. - Angaben von Nennspannung und Nennstrom auf den Sicherheitsmess- leitungen überprüfen. Die zum Lieferumfang gehörenden Sicherheits- messleitungen entsprechen in Nennspannung und Nennstrom dem BENNING CM 1-4. - Isolation der Sicherheitsmessleitungen überprüfen. Wenn die Isolation be- schädigt ist, sind die Sicherheitsmessleitungen sofort auszusondern. - Sicherheitsmessleitungen auf Durchgang prüfen. Wenn der Leiter in der Sicherheitsmessleitung unterbrochen ist, sind die Sicherheitsmessleitungen sofort auszusondern. - Montieren Sie die Aufsteckkappen (CAT III/ IV) auf die Kontaktspitzen vor Messungen in Stromkreisen der Überspannungskategorie CAT III oder IV. siehe Bild 1b: Verwendung der Aufsteckkappen - Die rückseitige Halterung des BENNING CM 1-4 dient der Befestigung der Messleitungen zur Spannungsmessung und bei Nichtbenutzung/ Lagerung. siehe Bild 1c: Messleitungshalterung - Starke Störquellen in der Nähe des BENNING CM 1-4 können zu instabiler Anzeige und zu Messfehlern führen

8.2 Eigenprüfeinrichtung(Selbsttest)

Nach jedem Einschaltvorgang über die Ω/A-Taste

führt das BENNING CM 1-4 ein Selbsttest durch. Ein Signalton ertönt und alle Displaysegmente sowie LED-Anzeigen müssen kurzzeitig aueuchten. Sollte der Selbsttest ein abnormales Verhalten aufzeigen, ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Prüfen Sie vor und nach dem Benutzen die Funktion der Spannungsmessung und der einpoligen Außenleiterprüfung (Phasenanzeige) des BENNING CM 1-4 an einer bekannten Spannungsquelle.16

8.3 AkustischerSignaltonbeiSpannungen>50VAC/120VDC

Übersteigt die Messspannung an den Eingangsbuchsen

die Spannung 50 V AC/ 120 V DC, ertönt bei der Spannungsmessung ein akustischer Signalton und die

-LED leuchtet auf. Der akustische Signalton kann im Bedarfsfall (z.B. in Büroräumen) dauerhaft deaktiviert werden. Schalten Sie hierzu das BENNING CM 1-4 über die Ω/A-Taste

ein. Sobald die Bereit- schaft über das Symbol „- - - -“ angezeigt wird, drücken und halten Sie die HOLD- Taste

für 5 s bis in der Digitalanzeige

das Symbol eingeblendet wird. Zusätzlich erscheint kurzzeitig das Symbol „OFF“ und die

-LED leuchtet auf. Eine erneute Betätigung der HOLD-Taste

für 5 s schaltet den Signalton wieder ein und das Symbol erlischt. Die Aktivierung wird zusätzlich über das Symbol „bEEP“ in der Digitalanzeige

und das Aueuchten der

8.4 Spannungsmessung

Maximale Spannung gegen Erdpotential beachten! Überspannungskategorie des Stromkreises beachten! Montieren SiedieAufsteckkappen(CATIII/IV)aufdieKontaktspitzenvor Messungen in Stromkreisen der Überspannungskategorie CAT III oder IV. Elektrische Gefahr! Die höchste Spannung, die an den Buchsen, - Buchse (-/L1), schwarz

- Buchse (+/L2), rot

für Spannungs-, Widerstandsmessungen und Durch- gangsprüfungen, des BENNING CM 1-4 gegenüber Erdpotential anliegen darf, beträgt 1000 V. - Die schwarze Sicherheitsmessleitung mit der schwarzen Buchse (-/L1)

am BENNING CM 1-4 kontaktieren. - Die rote Sicherheitsmessleitung mit der roten Buchse (+/L2)

BENNING CM 1-4 kontaktieren. - Über die Ω/A-Taste

das BENNING CM 1-4 ein- schalten. - Das BENNING CM 1-4 ist bereit sobald die Digitalanzeige

das Symbol „ - - - - “ anzeigt. - Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, Messwert an der Digitalanzeige

am BENNING CM 1-4 ablesen. - Wechselspannungen werden über das Symbol in der Digitalanzeige

und ab 12 V durch das gleichzeitige Aufleuchten der -LED und der -LED angezeigt. - Gleichspannungen werden über das Symbol in der Digitalanzeige

an- gezeigt. Die an der roten Prüfspitze +/L2 anliegende Polarität wird ab 12 V durch das Aufleuchten der -LED und der -LED angezeigt. siehe Bild 2: Wechselspannungsmessung siehe Bild 3: Gleichspannungsmessung

8.5 Wechselstrommessung

Keine Spannung an die Messbuchsen des Gerätes legen! Während der Strommessung dürfen die Sicherheits mess lei- tungen nicht in der rückseitigen Halterung des BENNING CM 1-4 ein ge steckt sein! - Über die Ω/A-Taste

das BENNING CM 1-4 ein- schalten. - Die Ω/A-Taste

erneut 2 x betätigen bis die Digitalanzeige

das Symbol ”A” anzeigt. - Die offene Gabel über den stromführenden Leiter schieben, so, dass sich der Leiter im unteren Öffnungsbereich befindet. - Die Digitalanzeige

ablesen. siehe Bild 4: Wechselstrommessung

8.6 Widerstandsmessung

- Die schwarze Sicherheitsmessleitung mit der schwarzen Buchse (-/L1)

am BENNING CM 1-4 kontaktieren. - Die rote Sicherheitsmessleitung mit der roten Buchse (+/L2)

BENNING CM 1-4 kontaktieren. - Über die Ω/A-Taste

das BENNING CM 1-4 ein- schalten. - Die Ω/A-Taste

erneut 1 x betätigen bis die Digitalanzeige

das Symbol „Ω“ anzeigt.17

- Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, Messwert an der Digitalanzeige

am BENNING CM 1-4 ablesen. Hinweis: - Sollte an der Messstelle eine Spannung anliegen, schaltet das BENNING CM 1-4 automatisch in den Spannungsmessbereich. siehe Bild 5: Widerstandsmessung

8.7 Durchgangsprüfung mit Summer und LED

- Die schwarze Sicherheitsmessleitung mit der schwarzen Buchse (-/L1)

am BENNING CM 1-4 kontaktieren. - Die rote Sicherheitsmessleitung mit der roten Buchse (+/L2)

BENNING CM 1-4 kontaktieren. - Über die Ω/A-Taste

das BENNING CM 1-4 ein- schalten. - Das BENNING CM 1-4 ist bereit sobald die Digitalanzeige

das Symbol „ - - - - “ anzeigt. - Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren. Unter- schreitet der Leitungswiderstand zwischen der schwarzen Buchse (-/L1)

und der roten Buchse (+/L2)

den Wert von 1,8 kΩ bis 2,7 kΩ, ertönt im BENNING CM 1-4 der eingebaute Summer und die -LED leuchtet auf. Hinweis: - Sollte an der Messstelle eine Spannung anliegen, schaltet das BENNING CM 1-4 automatisch in den Spannungsmessbereich. siehe Bild 6: Durchgangsprüfung mit Summer

8.8 Drehfeldrichtungsprüfung

Maximale Spannung gegen Erdpotential beachten! Überspannungskategorie des Stromkreises beachten! Montie- renSiedieAufsteckkappen(CATIII/IV)aufdieKontaktspitzen vor Messungen in Stromkreisen der Überspannungskategorie CAT III oder IV. Elektrische Gefahr! Die höchste Spannung, die an den Buchsen, - Buchse (-/L1), schwarz

- Buchse (+/L2), rot

für Spannungs-, Widerstandsmessungen und Durch- gangsprüfungen, des BENNING CM 1-4 gegenüber Erdpotential liegen darf, beträgt 1000 V. - Die schwarze Sicherheitsmessleitung mit der schwarzen Buchse (-/L1)

am BENNING CM 1-4 kontaktieren. - Die rote Sicherheitsmessleitung mit der roten Buchse (+/L2)

BENNING CM 1-4 kontaktieren und die Prüfspitze +/L2 in die rückseitige Halterung des BENNING CM 1-4 einrasten. - Über die Ω/A-Taste

das BENNING CM 1-4 ein- schalten. - Das BENNING CM 1-4 ist bereit sobald die Digitalanzeige

das Symbol „ - - - - “ anzeigt. - Umfassen Sie vollflächig die gummierte Grifffläche

des BENNING CM 1-4, legen Sie die Prüfspitzen -/L1 und +/L2 an zwei Außenleiter (Phasen) und prüfen Sie, ob die Außenleiterspannung von z.B. 400 V anliegt. - Eine Rechtsdrehfolge (Phase L1 vor Phase L2) ist gegeben, wenn die grüne -LED aufleuchtet. - Eine Linksdrehfolge (Phase L2 vor Phase L1) ist gegeben, wenn die grüne -LED aufleuchtet. - Die Drehfeldprüfung erfordert stets eine Gegenkontrolle mit vertauschten Prüfspitzen -/L1 und +/L2. Hinweis: Die Drehfeldprüfung ist ab 90 V - 1000 V, 45 Hz - 65 Hz (Phase gegen Phase) im geerdeten Drehstromnetz möglich. Schutzkleidung und isolierende Standortge- gebenheiten können die Funktion beeinträchtigen. siehe Bild 7.1: Drehfeldrichtungsprüfung (Rechtsdrehfeld) siehe Bild 7.2: Drehfeldrichtungsprüfung (Linksdrehfeld)18

8.9 EinpoligeAußenleiterprüfung(Phasenanzeige)

Entfernen Sie die schwarze Sicherheitsmessleitung aus der schwarzenBuchse(-/L1)

des BENNING CM 1-4! Maximale Spannung gegen Erdpotential beachten! Überspannungskategorie des Stromkreises beachten! Montie- renSiedieAufsteckkappen(CATIII/IV)aufdieKontaktspitzen vor Messungen in Stromkreisen der Überspannungskategorie CAT III oder IV. Elektrische Gefahr! - Entfernen Sie die schwarze Sicherheitsmessleitung aus der schwarzen Buchse (-/L1)

des BENNING CM 1-4. - Die rote Sicherheitsmessleitung mit der roten Buchse (+/L2)

des BENNING CM 1-4 kontaktieren. - Über die Ω/A-Taste

das BENNING CM 1-4 ein- schalten. - Das BENNING CM 1-4 ist bereit sobald die Digitalanzeige

das Symbol „ - - - - “ anzeigt. - Umfassen Sie vollflächig die gummierte Grifffläche

des BENNING CM 1-4 und legen Sie die rote Prüfspitzen +/L2 an das zu prüfende Anlageteil. - Wenn die rote

-LED aufleuchtet und ein Signalton ertönt, liegt an diesem Anlageteil der Außenleiter (Phase) einer Wechselspannung. Hinweis: Die einpolige Außenleiterprüfung (Phasenanzeige) ist im geerdeten Netz ab 90 V - 1000 V, 45 Hz - 65 Hz (Phase gegen Erde) möglich. Schutzkleidung und isolie- rende Standortgegebenheiten können die Funktion beeinträchtigen. siehe Bild 8: Einpolige Außenleiterprüfung (Phasenanzeige)

Vor dem Öffnen das BENNING CM 1-4 unbedingt spannungsfrei machen! Elektrische Gefahr! Die Arbeit an dem geö󰀨neten BENNING CM 1-4 unter Spannung ist ausschließlich Elektrofachkräften vorbehalten, die dabei besondere Maßnahmen zur Unfallverhütung treffen müssen. So machen Sie das BENNING CM 1-4 spannungsfrei, bevor Sie das Gerät ö󰀨- nen: - Entfernen Sie zuerst beide Sicherheitsmessleitungen vom Messobjekt. - Entfernen Sie dann beide Sicherheitsmessleitungen vom BENNING CM 1-4. - Warten Sie bis das BENNING CM 1-4 sich automatisch ausschaltet.

9.1 Sicherstellen des Gerätes

Unter bestimmten Voraussetzungen kann die Sicherheit im Umgang mit dem BENNING CM 1-4 nicht mehr gewährleistet sein; zum Beispiel bei: - Sichtbaren Schäden am Gerät, und/ oder an den Sicherheitsmessleitungen, - Fehlern bei Messungen, - Abnormales Verhalten beim Selbsttest - Erkennbaren Folgen von längerer Lagerung unter unzulässigen Bedin- gungen und - Erkennbaren Folgen von außerordentlicher Transportbeanspruchung. In diesen Fällen ist das BENNING CM 1-4 sofort abzuschalten, von der Messstel- le zu entfernen und gegen erneute Nutzung zu sichern.

Reinigen Sie das Gehäuse äußerlich mit einem sauberen und trockenen Tuch (Ausnahme spezielle Reinigungstücher). Verwenden Sie keine Lösungs- und/ oder Scheuermittel, um das Gerät zu reinigen. Achten Sie unbedingt darauf, dass das Batteriefach und die Batteriekontakte nicht durch auslaufendes Batterie- Elektrolyt verunreinigt werden. Falls Elektrolytverunreinigungen oder weiße Ablagerungen im Bereich der Bat- terie oder des Batteriegehäuses vorhanden sind, reinigen Sie auch diese mit einem trockenen Tuch.

Vor dem Öffnen das BENNING CM 1-4 unbedingt spannungsfrei machen! Elektrische Gefahr! Das BENNING CM 1-4 wird von zwei 1,5-V-Micro-Batterien gespeist. Ein Batte-19

riewechsel (siehe Bild 9) ist dann erforderlich, wenn alle Segmente des Batterie- symbols in der Digitalanzeige

erloschen sind und das Batteriesymbol blinkt. So wechseln Sie die Batterien: - Entfernen Sie die Sicherheitsmessleitungen vom Messkreis. - Entfernen Sie die Sicherheitsmessleitungen vom BENNING CM 1-4. - Warten Sie bis das BENNING CM 1-4 sich automatisch ausschaltet. - Lösen Sie die beiden Schrauben vom Batteriefachdeckel. - Heben Sie den Batteriefachdeckel vom Gehäuse ab. - Entnehmen Sie die entladenen Batterien aus dem Batteriefach. - Legen Sie die neuen Batterien polrichtig ins Batteriefach. - Drücken Sie den Batteriedeckel gegen das Gehäuse und ziehen Sie die Schrauben an. siehe Bild 9: Batteriewechsel

Leisten Sie Ihren Beitrag zum Umweltschutz! Batterien dürfen nicht in den Hausmüll. Sie können bei einer Sammelstelle für Altbatterien bzw. Sondermüll abgegeben werden. Informieren Sie sich bitte bei Ihrer Kommune.

BENNING garantiert die Einhaltung der in der Bedienungsanleitung aufgeführten technischen Spezikationen und Genauigkeitsangaben für das erste Jahr nach dem Auslieferungsdatum. Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss das Gerät regelmäßig durch unseren Werksservice kalibriert werden. Wir empfehlen ein Kalibrierintervall von einem Jahr. Senden Sie hierzu das Gerät an folgende Adresse: Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Technische Daten des Messzubehörs

- Norm: EN 61010-031 - Maximale Bemessungsspannung gegen Erde () und Messkategorie: Mit Aufsteckkappe: 1000 V CAT III, 600 V CAT IV Ohne Aufsteckkappe: 1000 V CAT II Mit 4 mm Ø Prüfspitzenvergrößerung: 1000 V CAT II - Maximaler Bemessungsstrom: 10 A - Schutzklasse II (), durchgängige doppelte oder verstärkte Isolierung - Verschmutzungsgrad: 2 - Länge: 1,4 m - Umgebungsbedingungen: Barometrische Höhe bei Messungen: Maximal 2000 m Temperatur: 0 °C bis + 50 °C, Feuchte 50 % bis 80 % - Verwenden Sie die Messleitungen nur im einwandfreien und sauberen Zu- stand sowie entsprechend dieser Anleitung, da ansonsten der vorgesehene Schutz beeinträchtigt sein kann. - Sondern Sie die Messleitung aus, wenn die Isolierung beschädigt ist oder eine Unterbrechung in Leitung/ Stecker vorliegt. - Berühren Sie die Messleitung nicht an den blanken Kontaktspitzen. Fassen Sie nur den Handbereich hinter der Griffbegrenzung an!

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung ste hen den Rückgabe- und Sammelsystemen zu.20
