BEDIENUNGSANLEITUNG MM 52 BENNING

Mehrsprachige Anleitung auf beigefügter CD und unter

www.benning.de

Bild 2: Gleichspannungsmessung

Bild 3: Wechselspannungsmessung

Bild 4: Gleichstrommessung

Bild 5: Wechselstrommessung

Bild 6: Widerstandsmessung

Bild 7: Diodenprüfung

Fig. 7: Diode Testing

Bild 8: Durchgangsprüfung mit Summer

Bild 9: Kapazitätsmessung

Bild 10: Frequenzmessung

Bild 11: Temperaturmessung

Bild 12: Spannungsindikator

Fig. 12: Voltage indicator

Bild 13:Batteriewechsel

Bild 14: Sicherungswechsel

Bild 15: Aufwicklung der Sicherheitsmessleitung

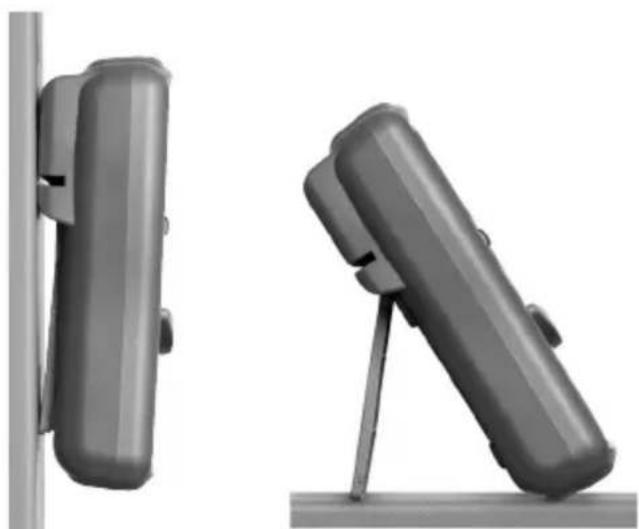

Bild 16: Aufstellung des BENNING MM 5-1/ MM 5-2

Fig. 16: Standing up the BENNING MM 5-1/ MM 5-2
Fig. 16: Installation du BENNING MM 5-1/ MM 5-2
Fig. 16: Colocacion del BENNING MM 5-1/ MM 5-2
Obr.16:Postaveni pristroje BENNING MM 5-1/MM 5-2
Oxjua 16:Kpatwrtac oPio to BENNING MM 5-1/MM 5-2
ill.16: Posizionamento del BENNING MM 5-1/MM 5-2
Fig. 16: Opstelling van de multimeter BENNING MM 5-1/ MM 5-2
Rys.16: Przyrjad BENNING MM 5-1/ MM 5-2 w pozycji stojacej
Pnc.16.YctahOBKa npmbopa BENNING MM 5-1/ MM 5-2
Res.16: BENNING MM 5-1/ MM 5-2'nin kurulum

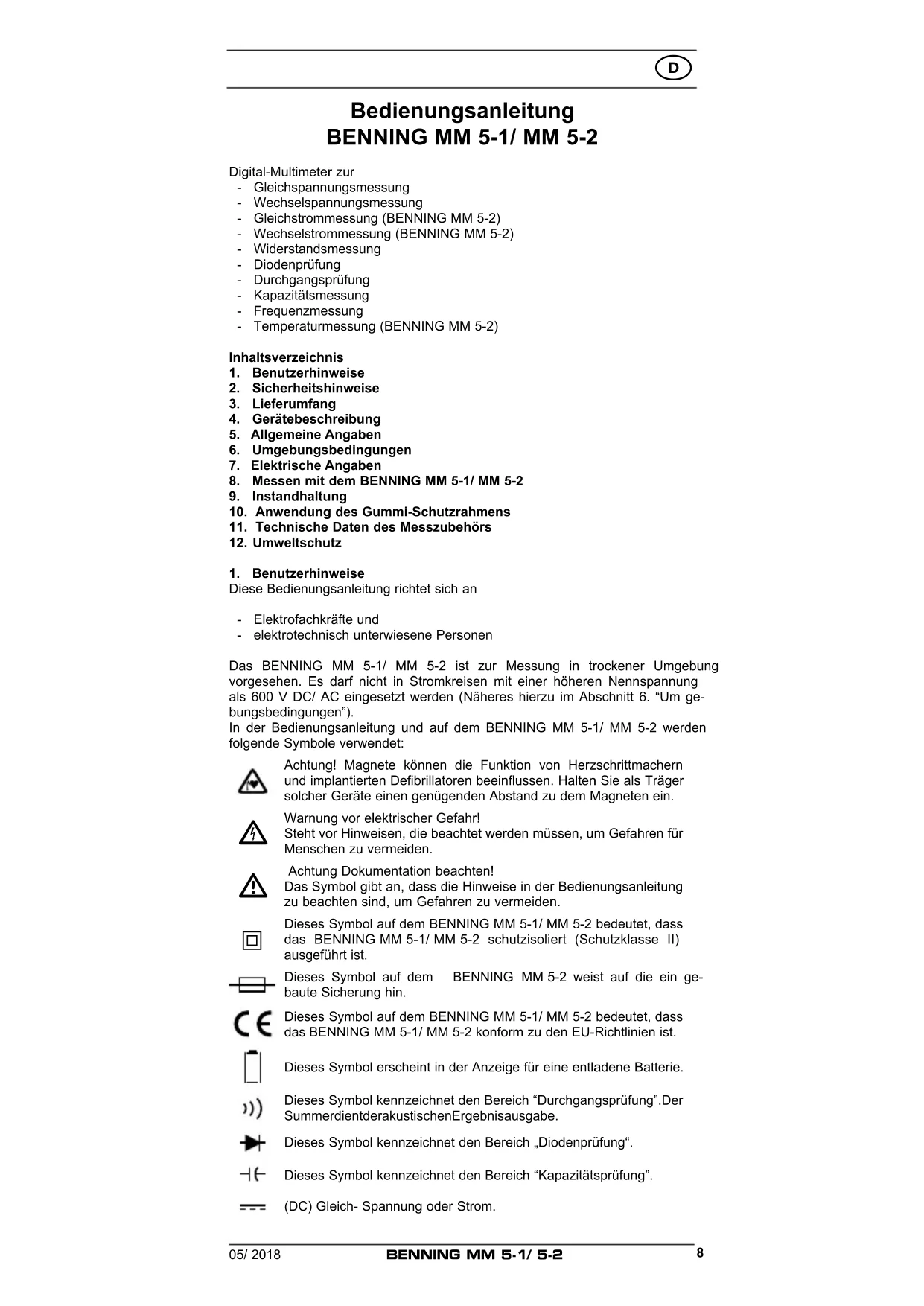

Bedienungsanleitung BENNING MM 5-1/ MM 5-2

Digital-Multimeter zur

• Gleichspannungsmessung
• Wechselspannungsmessung
• Gleichstrommessung (BENNING MM 5-2)
• Wechselstrommessung (BENNING MM 5-2)
• Widerstandsmessung
• Diodenprüfung
  Durchgangsprüfung
• Kapazitätsmessung
• Frequenzmessung
• Temperaturmessung (BENNING MM 5-2)

Inhaltsverzeichnis

1. Benutzerhinweise

1. Sicherheitshinweise
2. Lieferumfang
3. Gerätebeschreibung
4. Allgemeine Angaben
5. Umgebungsbedingungen
6. Elektrische Angaben
7. Messen mit dem BENNING MM 5-1/ MM 5-2
8. Instandhaltung
9. Anwendung des Gummi-Schutzrahmens
10. Technische Daten des Messzubehörns
11. Umweltschutz

1. Benutzerhinweise

These Bedienungsanleitung besteht sich an

• Elektrofachkräfte und
• elektrotechnisch unterwiesene Personen

Das BENNING MM 5-1/ MM 5-2 ist zur Messung in trockener Umgebung vorgesehen. Esarf nicht in Stromkreisen mit einer hoheren Nennspannung als 600V DC/ AC eingesetzt werden (Naheres hierzu im Abschnitt 6. "Um gebungsbedingungen").

In der Bedienungsanleitung und auf dem BENNING MM 5-1/ MM 5-2 werden folgende Symbole verwendet:

Achtung! Magnete konnen die Funktion von Herzschrittmachern und implantierten Defibrillatoren beeinflussen. Halten Sie als Träger solcher Geräte einen genugenden Abstand zu dem Magneten ein.

Warning vor elektrischer Gefahr!

Stegt vor Hinweisen, die beachtet werden müssen, um Gefahren für Menschen zu vermeiden.

Achtung Dokumentation beachten!

Das Symbol gibt an, dass die Hinweise in der Bedienungsanleitung zu beachten sind, um Gefahren zu vermeiden.

Dieses Symbol auf dem BENNING MM 5-1/ MM 5-2 bedetet, dass das BENNING MM 5-1/ MM 5-2 schutzisoliert (Schutzklasse II) ausgeführ ist.

Dieses Symbol auf dem BENNING MM 5-2 weist auf die ein gebaute Sicherung hin.

Dieses Symbol auf dem BENNING MM 5-1/ MM 5-2 bedeutet, dass das BENNING MM 5-1/ MM 5-2 konform zu den EU-Richtlinien ist.

Dieses Symbol entscheid in der Anzeige für eine entladene Batterie.

Dieses Symbol kennzeichnet den Bereich "Durchgangsprüfung".Der SummerdientderakustischenErgebnisausgabe.

Dieses Symbol kennzeichnet den Bereich „Diodenprüfung".

Dieses Symbol kennzeichnet den Bereich "Kapazitätsprüfung".

(DC) Gleich- Spannung oder Strom.

(AC) Wechsel- Spannung oder Strom.

Erde (Spannung gegen Erde).

2. Sicherheitshinweise

Das Gerät ist gemäß

DIN VDE 0411 Teil 1/EN 61010-1

DIN VDE 0411 Teil 2-033/EN 61010-2-033

DIN VDE 0411 Teil 031/EN 61010-031 gebaut und geprüft und hat das Werk in einem sicherheitstechnisch einwandfrei den Zustand verlassen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb saferzustellen, muss der Anwender die Hinweise und Warnvermerke beachten die in dieser Anleitung enthalten sind. Fehlverhalten und Nichtbeachtung der Warnungen kann zu schwerwiegenden Verletzungen oder zum Tode führen.

Extreme Vorsicht bei Arbeiten um blanke Leiter oder Hauptleitungsträger. Ein Kontakt mit Leitern kann einen Elektroschock verursachen.

Achtung! Magnete konnen die Funktion von Herzschrittmachern und implantierten Defibrillatoren beeinflussen. Halten Sie als Träger solcher Geräte einen genügenden Abstand zu dem Magneten ein.

Das BENNING MM 5-1/ MM 5-2 darf nur in Stromkreisen der Überspannungskategorie III mit max. 600 V Leiter oder Überspannungskategorie IV mit max. 300 V Leiter gegen Erde benutzt werden.

Hierzu sind geeignete Messleitungen zu verwenden. Bei Messungen innerhalb der Messkategorie III oder der Mess katego rie IV darf das hervorstehende leitfähige Teil einer Kon taktspitze der Messleitung nicht länger als 4mm sein.

Vor Messungen innerhalb der Messkategorie III und der Messkategorie IV müssen, die dem Set begestellten, mit CAT III und CAT IV gekennzeichneten, Aufsteckkappen auf die Kontakt spitzen aufgesteckt werden. Diese Maßnahme dient dem Benutzerschutz.

Beachten Sie, dass Arbeiten an spannungsführenden Teilen und Anlagen grundsatzlich gefährlich sind. Bereits Span nungen ab 30 V AC und 60 V DC können für den Menschen lebensgeführlich sein.

Vor jeder Inbetriebnahme überprüfen Sie das Gerät und die Leitungen auf Beschädigungen.

Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, ist

Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,

• wenn das Gerät oder die Messleitungen sightbare Beschädigungen aufweisen,
• wenn das Gerät nicht mehr arbeitet,
• nach längerer Lagerung unter ungünstigen Verhältnissen,
• nach schweren Transportbeanspruchungen,
• wenn das Gerät oder die Messleitungen feucht sind.

Um eine Gefährung auszuschreiben
- berühren Sie die Leitungen nicht an den blanken Messspitzen,
- stecken Sie die Leitungen in die entsprechend gekennzeichneten Buchsen am Multimeter

Reinigung:

Das Gehäuse regelmäß mit einem Tuch und Reinigungsmittel trocken abwischen. Kein Poliermittel oder Lösungsmittel verwenden.

3. Lieferumfang

Zum Lieferumfang des BENNING MM 5-1/ MM 5-2 gehoren:

3.1 ein Stück BENNING MM 5-1/ MM 5-2,
3.2 ein Stück Sicherheitsmessleitung, rot (L = 1,4m)
3.3 ein Stück Sicherheitsmessleitung, schwärz (L = 1,4 m),

3.4 ein Stück Drahttemperatursensor Typ K,(nur BENNING MM 5-2)
3.5 ein Stück Gummi-Schutzrahen mit Magnethalter
3.6 ein Stück Kompakt-Schutztasche:
3.7 zwei 1,5 V Microbatterien sind zur Erstbestückung im Gerät eingebaut,
3.8 eine Sicherung ist zur Erstbestückung im Gerät eingebaut (BENNING MM 5-2)
3.9 eine Bedienungsanleitung.

Hinweis auf optionales Zubehör:

• Temperaturfuhler (K-Typ) aus V4A-Rohr

Anwendung: Einstichfuhler für weichplastische Medien, Flüssigkeiten, Gas und Luft

Messbereich: - 196 °C bis + 800 °C

Abmessungen: Länge = 210 mm, Rohrlänge = 120 mm, Rohrdurchmesser

= 3mm V4A (T.Nr.044121)

Hinweis auf Verschleißsteile:

• Das BENNING MM 5-2 enthalt eine Sicherung zum Überlastschutz:
  Ein Stück Sicherung Nennstrom 15 A flink (600 V) 50kA , D = 10,3mm , L = 38,1mm (T.Nr. 10149447).
• Das BENNING MM 5-1/ MM 5-2 wird durch zwei eingebaute 1,5-V-Microbatterien (IEC LR 03) gespeist.
  Die oben genannten Sicherheitsmessleitungen (geprüftes Zubehor) entsprechen CAT III 1000 V/ CAT IV 600 V und sind für einen Strom von 10 A zugelassen.

4. Gerätebeschreibung

siehe Bild 1: Gerätefrontseite

Die in Bild 1 angegebenen Anzeige- und Bedienelemente werden wie folgt bezeichnet:

Digitalanzeige, für den Messwert und die Anzeige der Bereichsüberschreitung,
Polaritatsanzeige,
3 Batterieanzeige,
4 Funktion-Taste (blau),
VoltSensor-Taste, zur Ermittlung von AC-Spannung gegen Erde,
6 / PEAK-Taste, Relativwert-Funktion bzw. Spitzenwertspeicherung
Smart HOLD-Taste,
8 Taste (gelb), Displaybeleuchtung,
Drehschalter, für Wahl der Messfunktion,
10 Buchse (positive), fur V, Ω, Hz (+) (BENNING MM 5-1) bzw. fur V, Ω, Hz, μA, (BENNING MM 5-2)
COM-Buchse, gemeinsame Buchse für Strom-, Spannungs-, Widerstands-, Frequenz-, Temperatur-, Kapazitätsmessungen, Durchgangs- und Diodenprüfung,
12 Buchse (positive), fur 10 A-Bereich, fur Strome bis 10 A,
Gummi-Schutzrahmen
LED (rot) für Spannungsdiktor
1) Herauf bezieht sich die automatische Polaritätsanzeige für Gleichstrom- und Spannung

5. Allgemeine Angaben

5.1 Allgemeine Angaben zum Multimeter

5.1.1 Die Digitalanzeige 1 ist als 4-stellige Flüssigkrystallanzeige mit 16 mm Schrifthöhe mit Dezimalpunkt ausgeführrt. Der größte Anzeigewert ist 6000.
5.1.2 Die Polaritätsanzeige ② wirkt automatisch. Es wird nur eine Polung entgegen der Buchsendeinition mit “-” angezeigt.
5.1.3 Die Bereichsüberschreitung wird mit „0L“ oder „- 0L“ und teilweise einer akustischen Warnung angezeigt. Achtung, keine Anzeige und Warnung bei Überlast!
5.1.4 Der Drehschalter dient der Anzahl der Messfunktion. Die Messbereichswahl erfolgt automatisch.
5.1.5 Voltsensor-Taste ⑤: Die Spannungsindikatorfungtion dient der Lokalisierung von AC Spannungen gegen Erde. (siehe 8.9)
5.1.6 Die / PEAK-Taste (Relativwert-Funktion) speichert den aktuellen Anzeigewert und zeigt die Differenz (Offset) zwischen dem gespeicher-ten Messwert und den folgenden Messwerten auf dem Display an. Wird die / PEAK-Taste für ca. 2 Sekunden gedrückt, schaltet das Gerät in die PEAK-Funktion (Spitzenwertspeicherung). Die PEAK-Funktion erfasst und speichert den positiven und negativen Spitzen-/ Scheitelwert ( >1 ms) in der Funktion mV, V AC/ DC und mA, A AC/ DC. Durch Tastendruck kann der Pmax, Pmin und der aktuelle Messwert (Pmax, Pmin) aufgerufen werden. Durch längeren Tastendruck (2 Sekunden) wird in den Normalmodus zurückgeschalte.

5.1.7 Messwertspeicherung „Smart HOLD“: Durch Betätigungen der Taste „Smart HOLD“ 7 lassst sich das Messergebnis speichern. Im Display 1 wird gleichzeitig das Symbol „HOLD“ eingeblendet. Steigt der Messwert um 50 Digit über dem gespeicherten Wert, wird die Messwertänderung durch ein blinkendes Display und durch einen Signalton angezeigt. (Messwertänderungen zwischen AC und DC Spannung/ Strom werden nicht erkannt). Erneutes Betätigungen der Taste schaltet in den Messmodus zurück.

5.1.8 Taste (gelb) schaltet die Beleuchtung des Displays an. Die Ausschaltung erfolgt automatisch nach 2 Minuten oder durch erneute Tastenbetätigung. Die automatische Abschaltung lasst sich deaktivieren indem Sie die Taste (gelb) betätigten und gleichzeitig das BENNING MM 5-2 aus der Schalterstellung „OFF“ einschalten.

5.1.9 Die Funktion-Taste (blau) wählt die Zweit- oder Drittfunktion der Drehschalterstellung.

Schalterstellung Funktion

5.1.10 Die Messrate des BENNING MM 5-1/ MM 5-2 beträgt nominal 2 Messungen pro Sekunde für die Digitalanzeige.

5.1.11 Das BENNING MM 5-1/ MM 5-2 wird durch den Drehschalter einoder ausgeschelt. Ausschaltstellung "OFF".

5.1.12 Das BENNING MM 5-1/ MM 5-2 schaltet sich nach ca. 20 min selbstätig ab (APO, Auto-Power-Off). Es schaltet sich wieder ein, wenn eine Taste betätig wird. Die automatische Abschaltung lassst sich deaktivieren indem sie die Funktion-Taste (blau) ④ betätigungen und gleichzeitig das BENNING MM 5-1/ MM 5-2 aus der Schalterstellung "OFF" einschalten.

5.1.13 Die Segmente der Digitalanzeige lässt sich überprüfen indem sie die „Smart HOLD“-Taste 7 betätigten und gleichzeitig das BENNING MM 5-1/ MM 5-2 aus der Schalterstellung „OFF“ einschalten.

5.1.14 Temperaturkoeffizient des Messwertes: 0,1 × (angegebene Messgenauigkeit)/ ^ C < 18^ C oder >28^ C , bezogen auf den Wert bei der Referenztemperatur von 23^ C .

5.1.15 Das BENNING MM 5-1/ MM 5-2 wird durch zwei eingebaute 1,5-V-Microbatterien (IEC LR 03) gespeist.

5.1.16 Die Batterieanzeige 3 zeit permanent die verbleibende Batteriekapazitat über maximal 3 Segmente an.

Sobald alle Segmente in dem Batteriesymbol erloschen sind und das Batteriesymbol blinkt, tauschen Sie umgehend die Batterien gegen neue Batterien aus, um eine Gefährdung durch Fehlmessungen für den Menschen zu vermeiden.

5.1.17 Die Lebensdauer der Batterien beträgt etwa 300 Stunden (Alkalibatterie).
5.1.18 Geräteabmessungen: (L× B× H) = 138× 68× 30mm ohne Gummi-Schutzrahmen (L× B× H) = 150× 77× 44mm mit Gummi-Schutzrahmen Gerategewicht: 180g ohne Gummi-Schutzrahmen 310g mit Gummi-Schutzrahmen
5.1.19 Die mitgelieferten Sicherheitsmessleitungen sind ausdrücklich für die Nenn spannung und dem Nennstrom des BENNING MM 5-1/ MM 5-2 geeignet.
5.1.20 Das BENNING MM 5-1/ MM 5-2 wird durch einen Gummi-Schutzrahmen vor mechanischer Beschädigung geschützt. Der Gummi-Schutzrahmen erfolglicht es, das BENNING MM 5-1/ MM 5-2 während der Messungen aufzustellen oder über den integrierten Magneten zu befestigen.

6. Umgebungsbedingungen

• Das BENNING MM 5-1/ MM 5-2 ist für Messungen in trockener Umgebung vorgesehen,

• Barometrische Höhe bei Messungen: Maximal 2000 m,

• Überspannungskategorie/ Aufstellungskategorie: IEC 60664/ IEC 61010-1 600 V Kategorie III, 300 V Kategorie IV,

• Verschmutzungsgrad: 2,

• Schutzart: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)
  3 - erstige Kennziffer: Schutz gegen Zugang zu gefährlichen Teilen und Schutz gegen feste Fremdkörper, >2,5 mm Durchmesser

0 - zweite Kennziffer: Kein Wasserschutz,

• Arbeitsstemperatur und relative Luftfeuchte:
  Bei Arbeitsstemperatur von 0^ bis 30^ : relative Luftfeuchte kleiner 80% , Bei Arbeitsstemperatur von 30^ bis 40^ : relative Luftfeuchte kleiner 75% , Bei Arbeitsstemperatur von 40^ bis 50^ : relative Luftfeuchte kleiner 45% ,
• Lagerungstemperatur: Das BENNING MM 5-1/ MM 5-2 kann bei Tem pera turen von - 20^ bis +60^ (Luftfeuche 0 bis 80% ) gelagert werden. Dabei sind die Batterien aus dem Gerät herauszunehmen.

7. Elektrische Angaben

Bemerkung: Die Messgenauigkeit wird angegeben als Summe aus

• einem relativen Anteil des Messwertes und

• einer Anzahl von Digit (d.h. Zahlenschritte der letzten Stelle).

These Messgenauigkeit gilt bei Temperatren von 18^ bis 28^ und einer relativen Luftfeuchtigkeit kleiner 80% .

Der Messwert wird als darüber Effektivwert (TRUE RMS, AC-Kopplung) gewonnen und angezeigt. Rechtecksignale (>100Hz) sind nicht spezifiziert. Bei nicht sinusförmigen Kurvenformen wird der Anzeigenwert ungenauer. So ergibt sich für folgende Crest-Faktoren ein zusätzlicher Fehler:

Crest-Factor von 1,0 bis 2,0 zusätzlicher Fehler + 1,0 %

Crest-Factor von 2,0 bis 2,5 zusätzlicher Fehler + 2,5 %

Crest-Factor von 2,5 bis 3,0 zusätzlicher Fehler +4,0% (gültig bis 4000 Digit)

7.1 Gleichspannungsbereiche DC

Der Eingangswiderstand beträgt 10 MΩ.

Überlastschutz: 600 VAC/DC

Messbereich OL Anzeige Auflösung Messgenauigkeit

6,000 V 6,600 V 0,001 V	± (0,5 % des Messwertes + 3 Digit)
60,00 V 66,00 V	0,01 V	± (0,5 % des Messwertes + 3 Digit)
600,0 V 660,0 V	0,1 V	± (0,5 % des Messwertes + 3 Digit)

7.1.1 Gleichspannungsbereich mV DC

Der Eingangswiderstand betragt 10 MΩ.

Überlastschutz: 600 VAC/DC

Messbereich OL Anzeige Auflösung Messgenauigkeit

600,0 mV

660,0 mV

0,1 mV

± (0,5 % des Messwertes + 5 Digit)

7.2 Wechselspannungsbereiche AC

Der Eingangswiderstand beträgt 10 MΩ parallel < 100 pF.

Überlastschutz: 600 VAC/DC

Messbereich	OL Anzeige	Auflösung	Messgenaigungim Frenzbereich 45 Hz - 500 Hz (Sinus)
600,0 mV	660,0 mV	0,1 mV	± (2,5 % des Messwertes + 5 Digit)*
6,000 V	6,600 V	0,001 V	± (1,0 % des Messwertes + 3 Digit)
60,00 V	66,00 V	0,01 V	± (1,0 % des Messwertes + 3 Digit)
600,0 V	660,0 V 0,1 V	± (1,0 % des Messwertes + 3 Digit)

• Messbereich ab ≥ 2,0 mV

7.3 Gleichstrombereiche DC (BENNING MM 5-2)

Überlastungsschutz:

• 15 A (600 V AC/ DC)-Sicherung, 50kA , flink am 10 A - Eingang,

Maximale Messzeit:

• 3 Minuten mit 10 A (Pause > 20 Minuten)

15 Sekunden mit 20 A (Pause > 20 Minuten)

Messbereich	OL Anzeige	Auflösung	Messgenauigkeit
6 A	6,600 A	0,001 A	± (1,5 % des Messwertes + 3 Digit)
10 A	20,00 A	0,01 A	± (1,5 % des Messwertes + 3 Digit)

7.3.1 Gleichstrombereiche A DC (BENNING MM 5-2)

Der Eingangswiderstand beträgt ca. 3k

Überlastschutz: 600 VAC/DC

Messbereich OL Anzeige Auflösung Messgenauigkeit

400,0 A 440,0 A 0,1 A ± (0,9% des Messwertes + 5 Digit)

4000 μA 4400 μA 1 μA ± (0,9 % des Messwertes + 5 Digit)

7.4 Wechselstrombereiche AC (BENNING MM 5-2)

Überlastungsschutz:

• 15 A (600 V AC/ DC)-Sicherung, 50kA , flink am 10 A - Eingang,

Maximale Messzeit:

• 3 Minuten mit 10 A (Pause > 20 Minuten)

15 Sekunden mit 20 A (Pause > 20 Minuten)

Messbereich	OL Anzeige Auflösung		Messgenaigungim Frenzbereich 45 Hz - 500 Hz (Sinus)
6 A	6,600 A	0,001 A	± (1,5 % des Messwertes + 5 Digit)*
10 A 20,00 A	0,01 A ± (1,5 % des Messwertes + 5 Digit)

• Messbereich ab ≥ 20 mA

7.5 Widerstandsbereiche

Überlastschutz: 600 VAC/DC

Messbereich	OL Anzeige	Auflösung	Messgenauligkeit
600,0 Ω	660,0 Ω 0,1 Ω	± (0,5 % des Messwertes + 5 Digit)
6,000 kΩ	6,600 kΩ	0,001 kΩ	± (0,5 % des Messwertes + 2 Digit)
60,00 kΩ	66,00 kΩ	0,01 kΩ	± (0,5 % des Messwertes + 2 Digit)
600,0 kΩ	660,0 kΩ	0,1 kΩ	± (0,5 % des Messwertes + 2 Digit)
6,000 MΩ	6,000 MΩ 0,001 MΩ	± (0,5 % des Messwertes + 2 Digit)
40,00 MΩ	40,00 MΩ	0,01 MΩ	± (1,0 % des Messwertes + 5 Digit)*

• Messwerte > 10 MΩ können ein Laufen der Anzeige (max. ± 50 Digit) verursachen

7.6 Diodenprüfung

Überlastschutz: 600 VAC/DC

Max. Leerlaufspannung:1,8 V

Messbereich	OL Anzeige	Auflösung	Messgenaigung
1,500 V	1,550 V	0,001 V ± (1,0 % des Messwertes + 3 Digit)

7.7 Durchgangsprüfung

Überlastschutz: 600 VAC/DC

Der eingebaute Summer ertont bei einem Widerstand kleiner als 30 bis 200

Der Signalon verstummt bei einem Widerstand großer als 200

Messbereich	OL Anzeige	Auflösung	Messgenaigung
600,0 Ω	660,0 Ω 0,1 Ω ± (0,5 % des Messwertes + 5 Digit)

7.8 Kapazitätsbereiche

Bedingungen: Kondensatoren entladen und entsprechend der angegebenen Polarität anlagen.

Überlastschutz: 600 VAC/DC

Messbereich	OL Anzeige	Auflösung	Messgenauligkeit
50,00 nF	55,00 nF	0,01 nF ± (2,0 % des Messwertes + 10 Digit)
500,0 nF	550,0 nF 0,1 nF	± (2,0 % des Messwertes + 5 Digit)
5,000 μF	5,500 μF	0,001 μF	± (2,0 % des Messwertes + 5 Digit)
50,00 μF	55,00 μF	0,01 μF	± (2,0 % des Messwertes + 5 Digit)
500,0 μF	550,0 μF	0,1 μF	± (2,0 % des Messwertes + 5 Digit)
1000 μF	1100 μF	1 μF	± (2,0 % des Messwertes + 5 Digit)

7.9 Freqenzbereiche

Überlastschutz: 600 VAC/DC

Messbereich OL Anzeige Auflösung Messgenauigkeit
100,00 Hz 100,00 Hz 0,01 Hz ± (0,2 % des Messwertes + 2 Digit)
1000,0 Hz 1000,0 Hz 0,1 Hz ± (0,2 % des Messwertes + 2 Digit)
10,000 kHz 10,000 kHz 0,001 kHz ± (0,2 % des Messwertes + 2 Digit)
50,00 kHz 50,00 kHz 0,01 kHz ± (0,2 % des Messwertes + 2 Digit)
Minimale Freqenz:	10 Hz
Minimale Empfindlichkeit:	>4 Veff für VAC (10 Hz - 10 kHz)
	>20 Veff für VAC (10 kHz - 50 kHz)
	>0,6 Aeff für AAC (10 Hz - 50 kHz)

7.10 Temperaturbereiche ^/^ (BENNING MM 5-2)

Überlastschutz: 600 VAC/DC

Messbereich	OL Anzeige	Auflösung	Messgenaigung*
-40 °C - +400 °C	-44 °C - +440 °C	0,1 °C	± (1 % des Messwertes + 20 Digit)
-40 °F - +752 °F	-44 °F - +827,2 °F	0,1 °F	± (1 % des Messwertes + 36 Digit)

• Zur angegebenen Messgenauigkeit ist die Messgenauigkeit des K-Type Temperatursenor zu addieren.

Drahttemperatursensor K-Typ: Messbereich: - 60 °C bis 200 °C

Messgenauigkeit: ± 2^

Die Messgenaigung ist gültig für stabile Umgebungstemperatren < ± 1^ . Nach einer Änderung der Umgebungstemperatur von ± 2^ sind die Messgenaigungskangaben nach 2 Stunden gültig.

Zur angegebenen Messgenauigkeit sind ± 150 Digit zu addieren.

Rechtecksignale sind nicht spezifiziert.

8. Messen mit dem BENNING MM 5-1/ MM 5-2

8.1 Vorbereiten der Messung

Benutzen und lagern Sie das BENNING MM 5-1/ MM 5-2 nur bei den angegebenen Lager- und Arbeitsstemperaturbedingungen, vermeiden Sie dauernde Sonneneinstruhlung.

Angaben von Nennspannung und Nennstrom auf den Sicherheitsmessleitungen überprüfen. Die zum Lieferumfang gehörenden Sicherheitsmessleitungen entsprechen in Nennspannung und Nennstrom dem BENNING MM 5-1/ MM 5-2.
- Isolation der Sicherheitsmessleitungen überprüfen. Wenn die Isolation beschädigt ist, sind die Sicherheitsmessleitungen sofort auszusondern.
- Sicherheitsmessleitungen auf Durchgang prüfen. Wenn der Leiter in der Sicherheitsmessleitung unterbrochen ist, sind die Sicherheitsmessleitungen sofort auszusondern.
- Bevor am Drehschalter 9 eine andere Funktion gewählt wird, müssen die Sicherheitsmessleitungen von der Messstelle getrennt werden.
- Starke Störquellen in der Höhe des BENNING MM 5-1/ MM 5-2 können zu instabiler Anzeige und zu Messfehlern führen.

8.2 Spannings- und Strommessung

Maximale Spannung gegen Erdpotential beachten! Elektrische Gefahr!

Die hochste Spannung, die an den Buchsen,

COM-Buchse1
Buchse fur V, ,一 ,Hz +BENNING MM 5-1) bzw. fur V, ,一 ,Hz, A, 10 (BENNING MM 5-2)
Buchse fur 10 A-Bereich (BENNING MM 5-2)

des BENNING MM 5-1/ MM 5-2 gegenüber Erde liegen darf, beträgt 600 V CAT III.

8.2.1 Spannungsmessung

• Mit dem Drehschalter die gewünschte Funktion (,,m) am BENNING MM 5-1/ MM 5-2 wahlen.
  Die Schwarze Sicherheitsmessleitung mit der COM-Buchse am BENNING MM 5-1/ MM 5-2 kontaktieren.
  Die rote Sicherheitsmessleitung mit der Buchse 10 am BENNING MM 5-1/ MM 5-2 kontaktieren.

• Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, Messwert an der Digitalanzeige 1 am BENNING MM 5-1/ MM 5-2 ablesen.

siehe Bild 2: Gleichspannungsmessung

siehe Bild 3: Wechselspannungsmessung

8.2.2 Strommessung (BENNING MM 5-2)

• Mit dem Drehschalter 9 den gewünschten Bereich und Funktion (A AC/DC oder μA DC) am BENNING MM 5-2 wahren.
  Die Schwarze Sicherheitsmessleitung mit der COM-Buchse am BENNING MM 5-2 kontaktieren.
  Die rote Sicherheitsmessleitung mit der Buchse für A-Bereich (bis 10 A AC/DC) oder mit der Buchse für V, , Hz, A DC, -10 (bis 4000 A DC) am BENNING MM 5-2 kontaktieren.
• In der Funktion (A AC/DC) mit der Taste (blau) 4 am BENNING MM 5-2 die zu messende Stromart Gleich-(DC) oder Wechselstrom (AC) wahren.
  Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, Messwert an der Digitalanzeige 1 am BENNING MM 5-2 ablesen.

siehe Bild 4: Gleichstrommessung

siehe Bild 5: Wechselstrommessung

8.3 Widerstandsmessung

• Mit dem Drehschalter die gewünschte Funktion (Ω,)), am BENNING MM 5-1/ MM 5-2 wahlen.
  Die Schwarze Sicherheitsmessleitung mit der COM-Buchse am BENNING MM 5-1/ MM 5-2 kontaktieren.
  Die rote Sicherheitsmessleitung mit der Buchse am BENNING MM 5-1/ MM 5-2 kontaktieren.
  Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, den Messwert an der Digitalanzeige 1 am BENNING MM 5-1/ MM 5-2 ablesen. siehe Bild 6: Widersstandsmessung

8.4 Diodenprüfung

• Mit dem Drehschalter die gewünschte Funktion (Ω,)), am BENNING MM 5-1/ MM 5-2 wahlen.
• Mit der Taste (blau) 4 am BENNING MM 5-1/ MM 5-2 die Umschaltung (2 x betätigten) auf Diodenprüfung (Vornehmen.
  Die Schwarze Sicherheitsmessleitung mit der COM-Buchse am BENNING MM 5-1/ MM 5-2 kontaktieren.
  Die rote Sicherheitsmessleitung mit der Buchse am BENNING MM 5-1/ MM 5-2 kontaktieren.
• Die Sicherheitsmessleitungen mit den Diodenanschlüssen kontaktieren, den Messwert an der Digitalanzeige ① am BENNING MM 5-1/ MM 5-2 ablesen.
• Für eine normale in Flussrichtung angelegte Si-Diode wird die Flussspannung zwischen 0,4 V und 0,8 V angezeigt. Die Anzeige "000" deutet auf einen Kurzschluss in der Diode hin.
• Wird keine Flussspannung ermittelt, zunachst Polung der Diode prufen. Wird weiterhin keine Flussspannung angezeigt, liegt die Flussspannung der Diode außerhalb der Messgrenzen.

siehe Bild 7: Diodenprüfung

8.5 Durchgangsprüfung mit Summer und roter LED

• Mit dem Drehschalter die gewünschte Funktion (Ω, ), am BENNING MM 5-1/ MM 5-2 wahlen.
• Mit der Taste (blau) 4 am BENNING MM 5-1/ MM 5-2 die Umschaltung auf Durchgangsprüfung (5) vornehmen.
  Die Schwarze Sicherheitsmessleitung mit der COM-Buchse am BENNING MM 5-1/ MM 5-2 kontaktieren.
  Die rote Sicherheitsmessleitung mit der Buchse am BENNING MM 5-1/ MM 5-2 kontaktieren.
  Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren. Unterschiedet der Leitungswiderstand zwischen der COM-Buchse 1 und der Buchse 10 den Wert 30 bis 200 , ertont im BENNING MM 5-1/ MM 5-2 der eingebaute Summer und die rote LED 14 leuchtet auf.
  siehe Bild 8: Durchgangsprüfung mit Summer

8.6 Kapazitätsmessung

Kondensatoren vor Kapazitätsmessungen vollständig entladen! Niemals Spannung an die Buchsen für Kapazitätsmessung anlagen! Das Gerät kann beschädigt oder zerstört werden! Von einem beschädigten Gerät kann eine elektrische Gefährdung ausgegeben!

• Mit dem Drehschalter die gewünschte Funktion (-) am

BENNING MM 5-1/ MM 5-2 wahlen.

• Polarität des Kondensators ermitteltn und Kondensator vollständig entladen.

Die Schwarze Sicherheitsmessleitung mit der COM-Buchse 1 am BENNING MM 5-1/ MM 5-2 kontaktieren.

Die rote Sicherheitsmessleitung mit der Buchse 10 am BENNING MM 5-1/ MM 5-2 Kontaktieren.

Die Sicherheitsmessleitungen mit dem entladenen Kondensator entsprechend seiner Polarität kontaktieren, Messwert an der Digitalanzeige 1 am BENNING MM 5-1/ MM 5-2 ablesen.

siehe Bild 9: Kapazitätsmessung

8.7 Frequenzmessung

• Mit dem Drehschalter die gewünschte Funktion (Hz) am BENNING MM 5-1 oder die Funktion (VHz oder A AC/DC Hz) am BENNING MM 5-2 wahren.
  Die Schwarze Sicherheitsmessleitung mit der COM-Buchse am BENNING MM 5-1/ MM 5-2 kontaktieren.
• Für Frequenzmessung im Spannungsbereich die rote Sicherheitsmessleitung mit der Buchse am BENNING MM 5-1/ MM 5-2 kontaktieren und beim BENNING MM 5-2 über die Taste (blau) die Umschaltung auf Frequenzmessung (Hz) vornehmen.
• Für Frequenzmessung im Strombereich die rote Sicherheitsmessleitung mit der Buchse 2 am BENNING MM 5-2 kontaktieren und über die Taste (blau) die Umschaltung (2 x betätigten) auf Frequenzmessung (Hz) vornehmen.
• Beachten Sie die minimale Empfindlichkeit für Frequenzmessungen am BENNING MM 5-1/ MM 5-2!
  Die Sicherheitsmessleitungen mit den Messpunkten kontaktieren, den Messwert an der Digitalanzeige 1 am BENNING MM 5-1/ MM 5-2 ablesen. siehe Bild 10: Frequenzmessung

8.8 Temperaturmessung (BENNING MM 5-2)

• Mit dem Drehschalter die gewünschte Funktion am BENNING MM 5-2 wahlen.
• Mit der Taste (blau) die Umschaltung auf ^ F bzw. ^ C vornehmen.
• Den Temperatursensor (Typ K) in die Buchse COM und Buchse pol-richtig kontaktieren.
  Die Kontaktstelle (Ende der Sensorleitung) an zu messender Stelle platzieren. Messwert an der Digitalanzeige 1 am BENNING MM 5-2 ablesen.

siehe Bild 11: Temperaturmessung

8.9 Spannungsindikator

Die Spanningsindikatorfungtion dient nicht dem Feststellen der Spannungsfreiheit. Auch ohne akustischer oder optischer Signalanzeige kann eine gefährliche Berührungsspannung anliegen. Elektrische Gefahr!

Die Spannungsdiktorfunktion ist aus jeder Stellung des Drehschalters möglich (außer Schalterstellung "OFF"). Als Spannungsdiktorator werden keine Messleitungen benötigt (berührungslose Erfassung eines Wechselfeldes). Im Kopfbereich des BENNING MM 5-1/ MM 5-2 befindet sich der Aufnahmesensor. Bei Betätigung der „VoltSensor“-Taste erlischt die Messwertanzeige. Wird eine Phasen-Spannung lokalisiert, leuchtet die rote LED auf und in der Digitalanzeige wird das Symbol angezeigt. Eine Anzeige erfolgt nur in geerdeten Wechselstromnetzen! Mit einer einpoligen Messleitung kann auch die Phase ermittelt werden.

Praxistipp:

Unterbrechungen (Kabelbrüche) in öffentliegenden Kabeln, z. B. Kabeltrommel, Lichterkette usw., halten sich von der Einspeisestelle (Phase) bis zur Unterbrechungsstelle verfolgen.

Funktionsbereich: ≥ 230V

siehe Bild 12: Spannungsindikator

8.9.1 Phasenprüfung

Die rote Sicherheitsmessleitung mit der Buchse 10 am BENNING MM 5-1/ MM 5-2 kontaktieren.
Die Sicherheitsmessleitung mit dem Messpunkt (Anlagenteil) kontaktieren und die Taste „VoltSensor"5 betätigten.
- Wenn die rote LED 1 und das Symbol in der Digitalanzeige angezeigt wird, liegt an thisem Messpunkt (Anlageinteil) die Phase einer geerdeten Wechselspannung vor.

9. Instandhaltung

Vor dem Öffnen das BENNING MM 5-1/ MM 5-2 unbedingt spannungsfrei machen! Elektrische Gefahr!

Die Arbeit am geöffneten BENNING MM 5-1/ MM 5-2 unter Spannung ist ausschließlich Elektrofachkräften vorbehalten, die bereits beschondere Maßnahmen zur Unfallverhütung treffen müssen.

So machen Sie das BENNING MM 5-1/ MM 5-2 spannungsfrei, bevor Sie das Gerät öffnen:

• Entfernen Sie zuerst beiden Sicherheitsmessleitungen vom Messobjekt.
• Entfernen Sie dann beiden Sicherheitsmessleitungen vom BENNING MM 5-1/ MM 5-2.
• Schalten Sie den Drehschalter 9 in die Schaltstellung "OFF".

9.1 Sicherstellenden des Gerätes

Unter bestimten Voraussetzungen kann die Sicherheit im Umgang mit dem BENNING MM 5-1/ MM 5-2 nicht mehr gewährleistet sein; zum Beispiel bei:

• Sichtbaren Schäden am Gehäuse,
• Fehlern bei Messungen,
  Erkennbaren Folgen von längerer Lagerung unter unzulässigen Bedingungen und
• Erkennbaren Folgen von außerordentlicher Transportbeanspruchung.

In diesen Fälle ist das BENNING MM 5-1/ MM 5-2 sofort abzuschalten, vonden Messstellen zu entfernen und gegen erneute Nutzung zu sichern.

9.2 Reinigung

Reinigen Sie das Gehäuse außerlich mit einem sauberen und trockenen Tuch (Ausnahme spezielle Reinigungstücher). Verwenden Sie keine Lösungs- und/oder Scheuermittel, um das Gerät zu reinigen. Achten Sie unbedingt darauf, dass das Batteriefach und die Batteriekontakte nicht durch auslaufendes Batterie-Elektrolyt verunreinigt werden.

Falls Elektrolytverunreinigungen oder weiß Ablagerungen im Bereich der Batterie oder des Batteriegehauses vorhanden sind, reinigen Sie auch diese mit einem trockenen Tuch.

9.3 Batteriewechsel

Vor dem Öffnen das BENNING MM 5-1/ MM 5-2 unbedingt spannungsfrei machen! Elektrische Gefahr!

Das BENNING MM 5-1/ MM 5-2 wird von zwei 1,5-V-Micro-Batterien gespeist.

Ein Batteriewechsel (siehe Bild 13) ist erforderlich, sobald alle Segmente in dem Batteriesymbol erloschen sind und das Batteriesymbol blinkt.

So wechseln Sie die Batterie:

• Entfernen Sie die Sicherheitsmessleitungen vom Messkreis.
• Entfernen Sie die Sicherheitsmessleitungen vom BENNING MM 5-1/ MM 5-2.
• Bringen Sie den Drehschalter 9 in die Schaltstellung "OFF".
• Entfernen Sieden Gummi-Schutzrahmen 18 vom BENNING MM 5-1/ MM 5-2.
• Legen Sie das BENNING MM 5-1/ MM 5-2 auf die Frontseite und losen Sie die Schraube vom Batteriedeckel.
  -Heben Sie den Batteriedeckel vom Unterteil ab.
  -Heben Sie die entladenen Batterien aus dem Batteriefach.
• Legen Sie die neuen Batterien polrlichtig in das Batteriefach.
• Rasten Sie den Batteriedeckel an das Unterveri an, und ziehen Sie die Schraube an.
• Setzen Sie das BENNING MM 5-1/ MM 5-2 in den Gummi-Schutzrahmen ein.

siehe Bild 13: Batteriewechsel

Leisten Sie ihren Beitrag zum Umweltschutz! Batterien dürfen nicht in den Hausmüll. Sie konnen bei einer Sammelstelle für Altbatterien bzw. Sondermüll abgegeben werden. Informieren Sie sichitte bei ihrer Kommune.

9.4 Sicherungswechsel (BENNING MM 5-2)

Vor dem Öffnen das BENNING MM 5-2 unbedingt spannungsfrei machen! Elektrische Gefahr!

Das BENNING MM 5-2 wird durch eine eingebaute Sicherung (G-Schmelzeinsatz) 15 A flink vor Überlastung geschützt (siehe Bild 14).

So wechseln Sie die Sicherung:

• Entfernen Sie die Sicherheitsmessleitungen vom Messkreis.
• Entfernen Sie die Sicherheitsmessleitungen vom BENNING MM 5-2.
• Bringen Sie den Drehschalter in die Schaltstellung "OFF".
• Entfernen Sie den Gummi-Schutzrahmen 13 vom BENNING MM 5-2.
• Legen Sie das BENNING MM 5-2 auf die Frontseite und losen Sie die Schraube vom Batteriedeckel.
  -Heben Sie den Batteriedeckel vom Unterveril ab.

Lösen Sie keine Schrauben an der gedruckten Schaltung des BENNINGMM5-2!

• Entfernen Sie die vier äußerten Schrauben (schwarz) aus dem Untervereil (Gehäuseboden).
• Hebien Sie den Gehäuseboden im unteren Bereich an undnehmen Sie him im oberen Bereich vom Frontteil ab.
• Hebien Sie ein Ende der defekten Sicherung aus dem Sicherungshalter.
• Schieben Sie die defekte Sicherung vollständig aus dem Sicherungshalter.
• Setzen Sie die neue Sicherung mit gleichem Nennstrom, gleicher Auslösecharakteristik und grelicher Abmessungen ein.
• Ordnen Sie die neue Sicherung mittig in dem Halter an.
• Rasten Sie den Gehäuseboden an das Frontteil an und montieren Sie die vier Schrauben.

• Rasten Sie den Batteriedeckel an das Unterveri an, und ziehen Sie die Schraube an.

• Setzen Sie das BENNING MM 5-2 in den Gummi-Schutzrahen 18 ein. siehe Bild 14: Sicherungswechsel

9.5 Kalibrierung

Benning garantiert die Einhaltung der in der Bedienungsanleitung aufgeführten technischen Spezifikationen und Genauigkeitsangaben für das erstige Jahr nach dem Auslieferungsdatum.

Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss das Gerät regelmäßig durch unseren Werksservice kalibriert werden. Wir empfehlen ein Kalibrierinterval von einem Jahr. Senden Sie hierzu das Gerät an folgende Adresse:

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

9.6 Ersatzteile

Sicherung F 15 A, 600 V, 50 kA, D = 10,3 mm, L = 38,1 mm (T.Nr. 10149447).

10. Anwendung des Gummi-Schutzrahmens

• Sie können die Sicherheitsmessleitungen verwahren, indem Sie die Sicherheits messleitungen um den Gummi-Schutzrahme wickeln und die Spitzen der Sicherheitsmessleitungen geschützt an den Gummi-Schutzrahen 13 anrasten (siehe Bild 15).

• Sie können eine Sicherheitsmessleitung so an den Gummi-Schutzrahmen 13 anrasten, dass die Messspitze freiesteht, um die Messspitze gemeinsam mit dem BENNING MM 5-1/ MM 5-2 an einen Messpunkt zu führen.

Die rückwärte Stütze am Gummi-Schutzrahmen¹⁵ erhögt, das BENNING MM 5-1/ MM 5-2 schräg aufzustellen (erleichtert die Ablesung) (siehe Bild 16).

• Der Gummi-Schutzrahmen 3 besitzt ein Magnet, der für eine Auf hängemöglichkeit genutzt werden kann.

siehe Bild 15: Aufwicklung der Sicherheitsmessleitung

siehe Bild 16: Aufstellung des BENNING MM 5-1/ MM 5-2

11. Technische Daten des Messzubehörns

• Norm: EN 61010-031,
• Maximale Bemessungsspannung gegen Erde (±) und Messkategorie: Mit Aufsteckkappe: 1000 V CAT III, 600 V CAT IV, Ohne Aufsteckkappe: 1000 V CAT II,
  Maximaler Bemessungsstrom: 10 A,
• Schutzklasse II (回), durchgängige doppelte oder verstärkte Isolierung,
• Verschmutzungsgrad: 2,
• Länge: 1,4 m, AWG 18,

• Umgebungsbedingungen: Barometrische Höhe bei Messungen: Maximal 2000 m, Temperatur: 0^ bis +50^ , Feuchte 50% bis 80%

• Verwenden Sie die Messleitungen nur im einwandfrei und sauberen Zustand sowie entsprechend dieser Anleitung, da ansonsten der vorgesehene Schutz beeinträchtigt sein kann.

• Sonderein Sie die Messleitung aus, wenn die Isolierung beschädigt ist oder eine Unterbrechung in Leitung/ Stecker vorliegt.
• Berühren Sie die Messleitung nicht an den blanken Kontaktspitzen. Fassen Sie nur den Handbereich an!
• Stecken Sie die abgewinkelten Anschlusses in das Prüf- oder Messgerät.

12. Umweltschutz

Bitte führten Sie das Gerät am Ende seiner Lebensdauer den zur Verfugung ste heden Rückgabe- und Sammelsystemen zu.

Operating Manual BENNING MM 5-1/ MM 5-2

Benning Elektrotechnik & Elektronik GmbH & CO. KG

Service Centre

Robert-Bosch-Str. 20

D-46397 Bocholt

9.6 Spare parts

Fuse F 15 A, 600 V, 50 kA, D = 10.3 mm, L = 38.1 mm, P.no. 10149447

Benning Elektrotechnik & Elektronik GmbH & CO. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

9.6 Repuestos

Fusible F 15 A, 600 V, 50 kA, D = 10,3 mm, L = 38,1 mm, A-no. 10149447

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

9.6 Nahradni dil

Pojistka F 15 A, 600 V, 50 kA, D = 10,3 mm, L = 38,1 mm, Nr. 10149447

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

7. Elektrische gegevens

Bveiliging gegen overbelasting: 600V_AC / DC

Meetbereik OL-weergave Resolutie			Nauwkeurigheid v.d. meting
6,000 V	6,600 V	0,001 V	± (0,5 %meetwaarde + 3 digits)
60,00 V	66,00 V	0,01 V	± (0,5 %meetwaarde + 3 digits)
600,0 V	660,0 V	0,1 V	± (0,5 %meetwaarde + 3 digits)

Bveiliging gegen overbelasting: 600V_AC / DC

Meetbereik OL-weergave Resolutie			Nauwkeurigheid v.d. meting
600,0 mV	660,0 mV	0,1 mV	± (0,5 % meetwarde + 5 digits)

Bveiliging gegen overbelasting: 600V_AC / DC

Meetbereik OL-weergave		Resolutie	Nauwkeurigheid v.d. meting bij 45 Hz - 500 Hz (sinus)
600,0 mV	660,0 mV	0,1 mV	± (2,5 % meetwaarde + 5 digits)*
6,000 V	6,600 V	0,001 V	± (1,0 % meetwaarde + 3 digits)
60,00 V	66,00 V	0,01 V	± (1,0 % meetwaarde + 3 digits)
600,0 V	660,0 V	0,1 V	± (1,0 % meetwaarde + 3 digits)

Bveiliging gegen overbelasting:

Bveiliging gegen overbelasting:

Bveiliging gegen overbelasting: 600V_AC / DC

Maximale nullast spanning: 1,8 V

Meetbereik	OL-weergave	Resolutie	Nauwkeurigheid v.d. meting
1,500 V	1,550 V	0,001 V	± (1,0 %meetwaarde + 3 digits)

7.7 Doorgangstest

Overbelastingsbeveiliging: 600 VAC/DC

7.9 Frequentiebereik

Overbelastingsbeveiling: 600V_AC / DC

Meetbereik OL-weergave Resolutie Nauwkeurigheid v.d. meting
100,00 Hz 100,00 Hz 0,01 Hz ± (0,2 % meetwaarde + 2 digits)
1000,0 Hz 1000,0 Hz	0,1 Hz ± (0,2 % meetwaarde + 2 digits)
10,000 kHz	10,000 kHz	0,001 kHz	± (0,2 % meetwaarde + 2 digits)
50,00 kHz	50,00 kHz	0,01 kHz	± (0,2 % meetwaarde + 2 digits)

Minimale frequentie: 10 Hz

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

9.6 Onderdelen

Zekering F 15 A, 600 V, 50 kA, D = 10,3 mm x L = 38,1 mm, Art.Nr. 10149447

Benning Elektrotechnik & Elektronik GmbH & CO. KG

Service Centre

Robert-Bosch-Str. 20

D-46397 Bocholt

9.6 Czeci zamienne

Tak 3amehnte 6atapeky:

OTCOeINHITe 6e3oNachbIe N3MepntelhbIe npoBOda OT N3MepntelbHOI cENI.
- OTOeDInHHe 6e3OaChbIe N3MepeTebHbIe npoBoa oT npi6opa BENNING MM 5-1/ MM 5-2.
- nepebeendte noBopoTHbI nepeKluOaTeJIb 9 B noJoxeHne "OFF" (BbIKJL.).
- CHIMMTE pe3HOByIO 3aIHTHyIO paMKy13 c np60pa BENNING MM 5-1/ MM 5-2,
- noIoxKeIe np6op BENNING MM 5-1/ MM 5-2 Na φpoHTaJIbHyo CTOpOHy n BbIbep HnTe BnHT co IJInCeBOI roJIOBko I3 KpbIkwIbTaapeHOrO OTEka,
- npinnoDnHmnte KpbIuKy 6aTapeiHoro OTceKa OT HxKHei YacTn Kopnyca npin-6opa,
- BbHbTe pa3pJxHhIe 6aTapeKn n3 OTcKa 6aTapeN,
- BCTaBbTe, ObaaJb BnMaHHe Ha npaBnIbHyIO NOJrPHocTb, HOBbIe 6atapeKu BOTcEKNJra 6atapei,
- HANOKHTe KpbIiKy 6aTapeHoro OTcKa Ha HIXHIO YAcTb N 3aTAHNTe BINT,
- yctaHOBnTe np6op BENNING MM 5-1/ MM 5-2 B pe3HOByIO 3aunTHyo paMKy 18.

CMOTpn pnc.13. 3aMeHa 6aTapeeKn.

Bhecnte cBoi BknaD 3aunTy OkpykaOuei Cpebl! BaataeKn He DOnKhb Bi6paCbBaTbCn B DomauHm Mycop. OH Moryt cdaBatcB nYHK tPnEma CTapbX 6taapeek nncknaDbIbATbcB Ooc6bM Mycop. NpUynte, noxanycta, HhOpMaunIO 6 TOM y Baew KOMMyHaNbHO cnKy6bl.

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

9.6 3anachbIe yactn

Прешиханпелова 15 A,600 B,50 kA,dnametp = 10,3 MM,dnHa = 38,1 MM (apTikyn 10149447)

10.Использоване pe3иново 3ацштон paMKn

• Bbl moKeTe coXpaHHTb 6e3OnaChIbe I3MepnteIbHbIe npOBOa TEM, yTo Bbl HamaTbIbAte 6e3OnaChIbe I3MepnteIbHbIe npOBOa BOKpyr pe3INHOB03aunTHoPamKn 18 n 6e3OnaCHO kJaIbIBaEte uynbl 6e3OnaCHbIX n3MePnTeJIbHbIX npOBOOB Ha pe3InHOByIO 3aunTHyIO pAMky (CMOTpn Pnc. 15).

• Bb mokeTe yIoxnTb oINH 6e30nachBn I3MepntlbHbI npoBod Ha pe3nHOByO 3aunTHyO pAMky 13 TaK, YTO n3MepntlbHbI uyn DoCTyneH dJrTO, UTO6bI n3MepntlbHbI uyn BmecTe c npnbopom BENNING MM 5-1/ MM 5-2 noDBectN K n3MepntlbHOH ToKe.

• 3aДнЯ onopa ha pe3nHOBо 3aUHTHOJ paMKe 13 no3BOJAEr yCTaHABnIBaTb np6op BENNING MM 5-1/ MM 5-2 haknoHoo (o6neryaet cHTbIBAHne) (cmoTp n pnc. 16).

• Pe3HOBa 3aunTHa paMka 18 OchaueHa MaHHTOM, KOtOpb MoKHO nCNoJb3OBA Tb INa NODBeuINBaHn np6opa.

CMOTpn pnc.15.HaMOTka 6e3onachHOro n3MepeTebHoro npOBOda

CMOTpn pnc. 16. YctaHOBka npnbopa BENNING MM 5-1/ MM 5-2.

11. TexHnueckne xapaKtepncTkn npHaadJnxHocte

• CtaHdapt: EN 61010-031,
• HomHaJIbHoe HAnpJxKeHHe OTHOCHTeJIbHO 3emn（ 12 ), KaTeOpJra 3aunTbIOT nepeHapJxKeHn:

C hacaHbIM KOJNaKOM: 1000 B CAT III, 600 B CAT IV,

Béz hacándhoro kollnaka: 1000 B CAT II,

• HOMHaJIbHbIy TOK: 10 A
  -Knacc3aunIbII回）,DBOHnHa n0Jau
  -Длнанa:1,4M,ceheneAWG18
• YcnoBnOkpykaUoJeCpebl:

• Makcimajbna pa6oay BaICota NaH yPOBHem MOp8: 2000 M

• Pa6ochni dnaana3oH TempepaTyp: 0^ +50^ BJIaXHoCTb: 50%...80%

• Pa3pe7aetcNcNoJIb3OBAbT OJbKO NcnpaBHe I3MePntJIbHbIe npoBOda. NobpeXdHHbI npoBD/WTKepe He o6ecneuBaETdoJxHyIO 3auHTy.
• He npikacatbca K MeTeJIInuecknM hakoHeuHnKam npoBOIOB. IepXkaTb npoBOda 3a pyKoRTKn.
• IcnoIb3yIte npoBOba c yrNoBbIM wTeKePOM

12. 3aunTa OkpykaIouei cpebl.

B KOHc cpoKa 3KcPnPyataun np6op Heo6xOJMo CdaTb B yTuNn3a- uONHHIpyHKT.

KULLANMA TALIMATI BENNING MM 5-1/ MM 5-2

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

9.6 Yedek Parçalar.

Sigorta F 15 A, 600 V, 50 kA, cap = 10,3 mm, uzunluk = 38,1 mm, Parça no. 10149947

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Münsterstraße 135 - 137

D-46397 Bocholt

Phone: [phone] Fax: [phone]

www.benning.de - E-Mail: [e-mail]
