Produkttyp	Digitalmultimeter
Marke	Testboy
Modell	TB 313
Abmessungen (ohne Tasche)	191 × 82 × 37 mm
Gewicht (mit Batterie)	280 g
Stromversorgung	1 Blockbatterie 9 V (6F22)
Hauptfunktionen	Gleich-/Wechselspannungsmessung, Gleich-/Wechselstrommessung, Kapazität, Widerstand, Diodentest, Durchgangstest, Temperatur, Frequenz
Gleichspannungsbereiche	200 mV, 2 V, 20 V, 200 V, 600 V
Wechselspannungsbereiche	200 mV, 2 V, 20 V, 200 V, 600 V
Gleichstrombereiche	2 mA, 20 mA, 200 mA, 10 A
Wechselstrombereiche	2 mA, 200 mA, 10 A
Kapazitätsbereiche	2 nF, 20 nF, 200 nF, 2 µF, 20 µF
Widerstandsbereiche	200 Ω, 2 kΩ, 20 kΩ, 200 kΩ, 2 MΩ, 20 MΩ
Temperaturbereich	-20 °C bis 1000 °C
Frequenz	20 kHz
Überspannungskategorie	CAT III 600 V
Sicherungen	F10 A / 1000 V (flink), F200 mA (selbstrückstellend)
Garantie	5 Jahre (gegen Vorlage der Rechnung)
Wartung	Reinigung mit feuchtem Tuch und mildem Reinigungsmittel; Batterie- und Sicherungswechsel
Sicherheit	Die Anweisungen im Handbuch beachten, nur sichere Messleitungen CAT III 600 V verwenden

Häufig gestellte Fragen - TB 313 Testboy

Wie messe ich eine Gleichspannung mit dem Testboy TB 313?

Stellen Sie den Drehschalter auf den entsprechenden V=-Bereich. Schließen Sie das schwarze Kabel an die COM-Buchse und das rote Kabel an die Buchse V/Ω/TEMP/CAP an. Verbinden Sie die Messspitzen mit dem Stromkreis. Lesen Sie den Wert auf dem Display ab, die Polarität wird ebenfalls angezeigt.

Wie wechsle ich die Batterie des Testboy TB 313?

Wenn das Batteriesymbol erscheint, trennen Sie die Messleitungen. Entfernen Sie die beiden Schrauben auf der Rückseite, öffnen Sie das Batteriefach, ersetzen Sie die verbrauchte Batterie durch eine 9V 6F22-Batterie, schließen Sie das Fach und schrauben Sie es wieder zu.

Was bedeutet die Anzeige '1' auf dem Testboy TB 313?

Die Anzeige '1' zeigt eine Überreichweite des Messbereichs an. Der gemessene Wert überschreitet den gewählten Bereich. Wählen Sie einen höheren Bereich oder überprüfen Sie den Stromkreis.

Was ist der Betriebstemperaturbereich des Multimeters?

Die Betriebstemperatur liegt zwischen 0 °C und 40 °C, die Lagertemperatur zwischen -10 °C und 50 °C.

Wie führe ich einen Durchgangstest durch?

Stellen Sie den Drehschalter auf die Durchgangsposition (Wellensymbol). Schließen Sie die Kabel wie bei einer Widerstandsmessung an. Wenn der Widerstand unter 70 Ω liegt, ertönt ein akustisches Signal.

Welche Sicherung wird für den Austausch im Testboy TB 313 verwendet?

Verwenden Sie eine Sicherung vom Typ F10 A / 1000 V für den 10 A-Bereich. Die 200 mA-Sicherungen sind selbstrückstellend und müssen nicht ersetzt werden.

Wie reinige ich den Testboy TB 313?

Reinigen Sie das Gerät mit einem feuchten Tuch und einem milden Haushaltsreiniger. Verwenden Sie niemals aggressive oder scheuernde Reinigungsmittel.

Was ist die Garantie des Testboy TB 313?

Testboy gewährt eine Garantie von 5 Jahren auf Material- und Verarbeitungsfehler, gültig gegen Vorlage der Rechnung. Schäden durch Fallenlassen oder unsachgemäße Handhabung sind ausgeschlossen.

Wie messe ich einen Strom über 200 mA?

Verwenden Sie die '10 A'-Buchse auf der linken Seite. Schließen Sie das rote Kabel an diese Buchse und das schwarze Kabel an COM an. Begrenzen Sie die Messung auf maximal 10 Sekunden und lassen Sie das Gerät dann 15 Minuten abkühlen.

Wie verwende ich den Temperaturfühler?

Stellen Sie den Drehschalter auf 'TEMP / °C'. Schließen Sie den mitgelieferten Temperaturfühler an die Buchsen COM und V/Ω/TEMP/CAP an. Berühren Sie das zu messende Objekt mit der Spitze. Lesen Sie die Temperatur auf dem Display ab.

BEDIENUNGSANLEITUNG TB 313 Testboy

Testboy TB 313 Bedienungsanleitung 3

Testboy TB 313 23
Operating Instructions

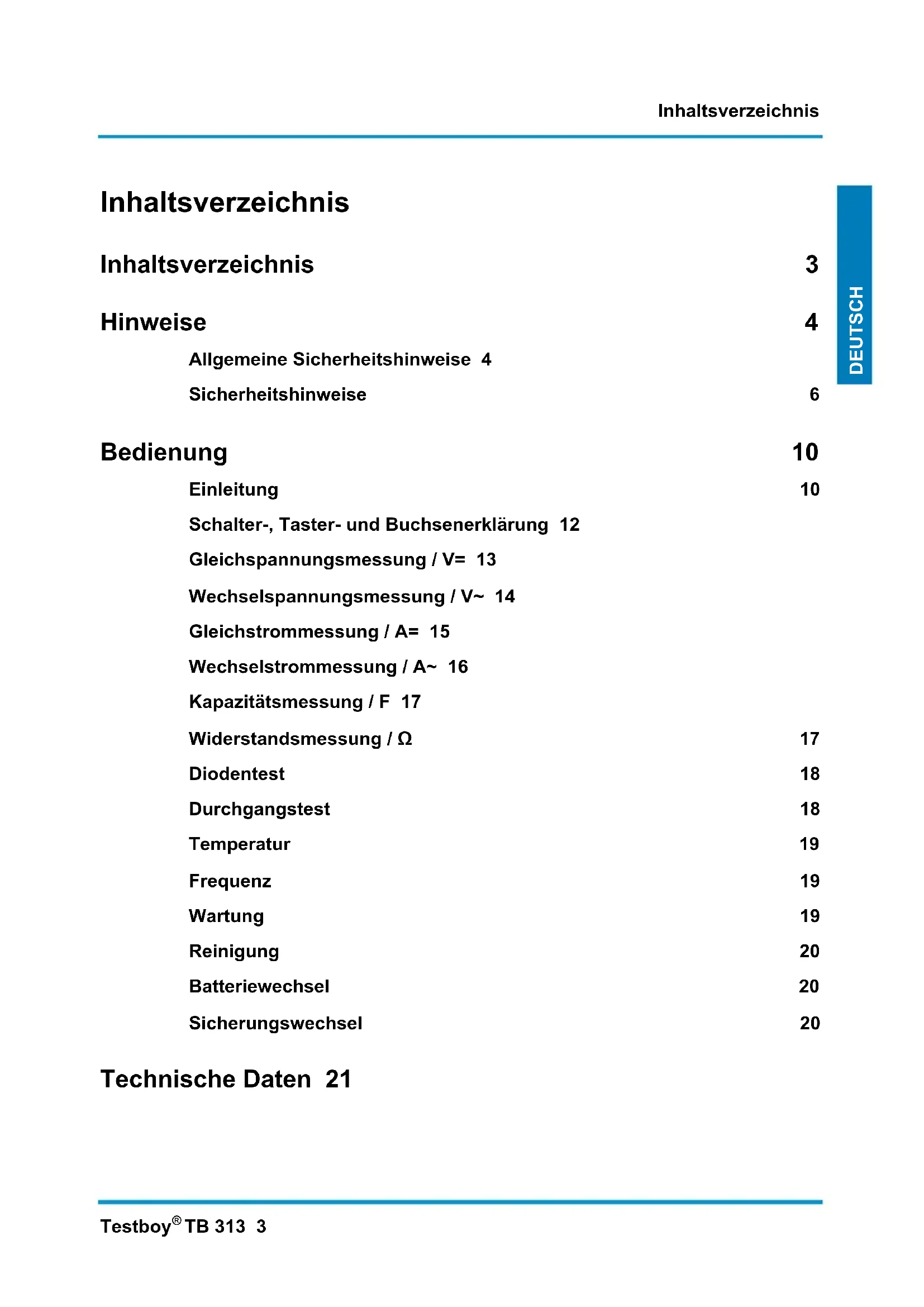

Inhaltsverzeichnis 3

Hinweise 4

Allgemeine Sicherheitshinweise 4

6

Bedienung 10

Einleitung 10

Schalter-, Taster- und Buchsenerklarung 12

Gleichspannungsmessung / V= 13

Wechselspannungsmessung / V~ 14

Gleichstrommessung / A= 15

Wechselstrommessung / A~ 16

Kapazitätsmessung / F 17

Wunderstandsmessung / Ω 17

Diodentest 18

Durchgangstest 18

Temperatur 19

Frequenz 19

Wartung 19

Reinigung 20

Batteriewechsel 20

Sicherungswechsel 20

Technische Daten 21

Hinweise

Allgemeine Sicherheitshinweise

WARNING

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigemächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäß Verwendung" unbedingt beachten.

WARNING

Beachten Sie vor dem Gebrauch des Gerätesitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Höhe von elektrischen Schweizgeräten, Induktionsheizern und andere neu technologische Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
| Setzen Sie das Gerät nicht längerere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
| Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenos-senschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschlieben
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäß Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschrieben Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfallen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfern den Sieitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt damit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © Testboy GmbH, Deutschland.

Sicherheitshinweise

WARNING

Weitere Gefahrenquellen sind z.B. Mechanische Teile, durch die es zu schweren Verletzungen von Personen kommt kann.

Auch die Gefährung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNING

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die darüber resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

dem Nichtbeachten der Anleitung
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freiigegebenen Ersatzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren.

Richtigkeit der Bedienungsanleitung

These Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zusückzugegeben.

Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu verpflichtet, Elektrogeräte die nach thisem Datum verkauft werden, kostenfrei zurückzunehmen und zu recyceiln. Elektrogeräte)dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceiln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit thisem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmull ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmull hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ohre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde oder überall Dort abgeben, wo Batterien/Akkus verkauft werden!

5 Jahre Garantie

Testboy-Geräte unterliegen einer strengen Qualitätskontrolle. Sollen während der tätiglichen Praxis davon Fehler in der Funktion auftreten, gewähren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Fabrikations-oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät ohne Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird. Beschädigungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch ausgeschlossen.

Bitte wenden Sie sich an:

Testboy GmbH Tel: [phone]

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germany

[e-mail]

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die EMV-Richtlinien 2004/108/EG.

Bedienung

Einleitung

Das Testboy® TB 313 ist ein universell einsetzbares Multimeter. Das Messagerät wird nach den neuesten Sicherheitsvorschriften hergestellt und gewährleistet ein sicheres und zuverlässiges Arbeiten. Das Multimeter ist im handwerklichen oder industriellen Bereich sowie für den Hobby-Elektroniker eine wertvolle Hilfe bei allen Standard-Messaufgaben.

Lieferumfang

Multimeter TB 313
Sicherheitsmessleitungen (CAT III 600 V)
Bedienungsanleitung
Holster
Temperaturfuhler

Sicherheitsmaßnahmen

Das TB 313 hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung beachten.

Achtung!

Benutzen Sie nur die beigefugten Sicherheits-Messleitungen oder äquivalente Messleitungen, die der richtigen Messkategorie CAT III 600 V genügen.

Um einen elektrischen Schlag zu vermeiden, sind die Vorsichtsmaßnahmen zu beachten, wenn mit Spannungen größter 120 V (60 V) DC oder 50 V (25 V) eff. AC gearbeitet wird. Diese Werte stellen nach DIN VDE die Grenze der noch berührbaren Spannungen dar. (Werte in Klammern gelten für z.B. medizinische oder landwirtschaftliche Bereiche)
Vor jeder Messung vergewissern, dass die Messleitung und das Prüfgerät in einwandfreiem Zustand sind.
Die Messleitungen und Prüfspitzen)dürfen nur an den damit vorgesehenen Handgriffen angefasst werden. Das Berühren der Prüfspitzen ist unter allen Umständen zu vermeiden.

Das Prüfgerätarf nur in den spezifizierten Messbereichen eingesetzt werden.

Nach der Norm EN 61010-1 werden folgende Messkategorien definiert:

Messkategorie CAT II

Messungen an Stromkreisen die elektrisch direkt mit dem Netz verbunden sind, über Stecker in Haushalt, Buro und Labor.

Messkategorie CAT III

Messungen an der Gebäudeinstallation: Stationäre Verbraucher, Verteileranschluss, Geräte fest am Verteiler.

Messkategorie CAT IV

Messungen an der Quelle der Niederspannungss installation: Zähler, primärer Überspannungsschutz, Hauptanschluss.

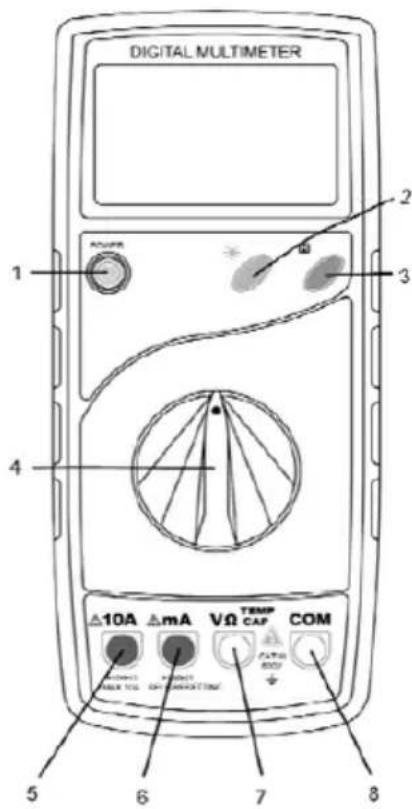

Schalter-, Taster- und Buchsenerklarung

(1) AN/AUS Schalter	Das Gerät wird über einen „POWER“ Druckschalter ein-und ausgeschaltet.
(2) Beleuchtungs-salter (♂)	Bei Betätigung schaltet sich die Taschenlampenfunktion ein und wieder aus.
(3) Messwertspei-chertaste (H)	Bei Betätigung des Tasters wird der aktuelle Messwert gespeichert.
(4) WahlsalterMessfunktion	Bei Betätigung des Dreh-schalters konnen die ver-schieden Grundmessar-ten gewählt werden.
(5) 10 A Buchse(link)	Bei Strommessungen ab 200 mA muss die 10 A Buchse benutzt werden.
(6) mA Buchse	Für Strommessungen bis 200 mA
(7) EingangsbuchseV/Ω/TEMP/CAP	Rote Messleitung für alle vom Gerät zulässigen Sig-nalarten.
(8) Massebuchse	Schwarze Messleitung für alle vom Gerät zulässigen Signalarten.

Gleichspannungsmessung / V=

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der V/Ω/TEMP/CAP Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen. Die Polität der Spannung wird ebenfalls angezeigt.

Gleichspannung

Messbereich	Auflösung	Genauigkeit
200 mV 0,1 mV ± 0,5% v.M.+ 1 Digit
2 V 0,001 V		± 0,5 % v.M.+ 3 Digit
20 V 0,01 V
200 V 0,1 V
600 V 1 V ± 0,8 % v.M.+ 3 Digit

-Eingangswiderstand: 10 MΩ.

-Max. Eingangsspannung: 600 V DC.

Wechselspannungsmessung / V~

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der V/Ω/TEMP/CAP Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen.

Wechselsspannung

Messbereich	Auflösung	Genauigkeit
200 mV 1 mV ± 1,2 %	v.M. + 5 Digit
2 V 0,001 V		± 1 % v.M. + 5 Digit
20 V 0,01 V
200 V 0,1 V
600 V 1 V ± 1,2 % v.M. + 5 Digit

-Eingangswiderstand: 10 MΩ.

-Max. Eingangsspannung des 200mV Bereichs bis 250 V

-Max. Eingangsspannung: 600 V AC RMS, Frequenzbereich: 40-400 Hz.

Gleichstrommessung / A=

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der mA / 10A Buchse (die sich automaticach dem Mesbereich nach öffnet). Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen. Die Stromrichtung wird durch Vorzeichen ebenfalls angezeigt.

Bei einem Strom über 200 mA, muss zur Messung die „10 A“-Buchse benutzt werden!

Gleichstrom

Messbereich	Auflösung	Genauigkeit
2 mA 1 μA ± 1,0 % v.M. + 3 Digit
20 mA 0,01 mA ± 1,0	% v.M. + 3 Digit
200 mA 0,1 mA ± 1,5	% v.M. + 5 Digit
10 A* 0,01 A ± 2,0 %	v.M. + 10 Digit

Überlastschutz: mA-Bereich abgesichert durch eine 200 mA Selfrücksetzende Sicherung.

-10A-Bereich ist abgesichert durch F 10 A / 1000 V.

-im 10A-Bereich maximale Einschaltdauer beachten!

• Zum Schutz vor Überhitzung des Gerätes nach max. 10 Sekunden Messung eine Pause von 15 Minuten zwecks Abkühlung einhalten.

Wechselstrommessung / A~

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der mA / 10A Buchse (die sich automaticich dem Mesbereich nach öffnet). Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen.

Bei einem Strom über 200 mA muss zur Messung die „10 A“-Buchse benutzt werden!

Wechselstrom

Messbereich	Auflösung	Genauigkeit
2 mA 1 μA ± 1,2 % v.M. + 5 Digit
200 mA 0,1 mA ± 2,0 % v.M. + 5 Digit
10 A* 0,01 A ± 3,0 % v.M. + 10 Digit

Überlastschutz: mA-Bereich abgesichert durch eine Selbstrücksetzende 200 mA Sicherung.

-10A-Bereich ist abgesichert durch F 10 A / 1000 V.

-im 10A-Bereich maximale Einschaltdauer beachten!

-Frequencybereich: 40-400 Hz.

• Zum Schutz vor Überhitzung des Gerätes nach max. 10 Sekunden Messung eine Pause von 15 Minuten zwecks Abkühlung einhalten.

Kapazitätsmessung / F

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der V/Ω/TEMP/CAP Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen.

Messbereich	Auflösung	Genaugkeit
2 nF 1 pF		± 4 % + 3 Digit
20 nF 10 pF
200 nF 0,1 nF
2 μF 1 nF
20 nF 10 nF

Die Kondensatoren vor jeder Messung entladen.

Wunderstandsmessung / Ω

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der V/Ω/TEMP/CAP Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen.

Messbereich	Auflösung	Genauigkeit
200 Ω	0,1 Ω	± 1 % + 5 Digit
2 kΩ	1 Ω	± 1 % + 5 Digit
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ
20 MΩ	0,01 MΩ	± 1,8 % + 5 Digit

-Messspannung: 0,25 V.

Diodentest

Mit dem Wahlschalter auf 10 / 0 )“ einstehen. Die schwarze Messleitung mit der ,COM" - Buchse und die rote Messleitung mit der V/Ω/TEMP/CAP Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Rote Messleitung = Anode, Schwarze Messleitung = Kathode. Die Vorwärtsspannungsabfall wird angezeigt.

Messbereich

Auflösung

1 mV Vorwartsspannung

-Vorlaufstrom: ca. 25 A Rucklaufspannung: ca. 2,8 V.

Durchgangstest

Mit dem Wahlschalter auf 10 / 0 )“ einstellen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der V/Ω/TEMP/CAP Buchse verbinden. Messleitungen mit dem Prüfkreis verbinden. Bei einem Widerstand unter 70 ertont ein Signal.

Wichtig: Achten Sie auf Spannungsfreiheit und entladene Kondensatoren am Messkreis.

Messbereich

。）

Funktion

Der integrierte Summer meldet Durchgang bis 70

-Messkreisspannung: ca. 2,8 V.

Temperatur

Den Wahlschalter auf „TEMP / °C“ einstellen. Setzen Sie den beigelegten Temperaturfuhler auf die Buchsen „COM“ und V/Ω/TEMP/CAP. Berühren mit der Messspitze den zu prüfenden Gegenstand. Messergebnis vom Display ablesen.

Messbereich	Auflösung	Genaugkeit
-20 bis 0 °C ± 5 % + 5 Digit
0 bis 400 °C ± 2 % + 3 Digit	1 °C
400 bis 1000 °C		± 1 % + 3 Digit

Frequenz

Den Wahlschalter auf „Hz“ einstellen. Die schwarze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der V/Ω/TEMP/CAP Buchse verbinden. Messleitungen mit dem Prüfkreis verbinden. Messergebnis vom Display ablesen.

Messbereich	Auflösung	Genauigkeit
20 kHz 10 Hz ± 1,5 % + 10 Digit

-Empfindlichkeit: 200mV
-Max. Eingangsspannung 10 Vrms

Wartung

Das Gerät benötigt bei Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.

Reinigung

Solle das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden.

Batteriewechsel

Der Batteriewechsel wird nötig, wenn das Batteriesymbol im Display erscheint. Vor dem Batteriewechsel müssen die Messleitungen vom Gerät getrennt sein!

Rückseitig befindliche zwei Schrauben entfern, Batteriefach öffnen und entladene Batterie entfern. Neue Batterie (1 x 9 V Block 6F22) einlagen. Batteriefach aufsetzen und zuschrauben.

Verwenden Sie nur die angegebenen Batterien!

Batterien gehören nicht in den Hausmüll! Beachten Sie die gesetzlichen Entsorgungsvorschriften!

Sicherungswechsel

Bei Sicherungswechsel vorher Messleitungen vom Gerät entfernen und rückseite Schrauben (zwei unter und eine oben) losen. Die Gehäuserrückseite vorsichtig entfernen und Sicherung durch Sicherung gleichen Typs (Sicherung F 10 A / 1000 V) ersetzen. Gerät zuschrauben.

Bei der F200 mA handelt es sich um eine Selfbrücksetzende und somit wartungsfreiace Sicherung.

Verwenden Sie nur die angegebene Sicherung!

Technische Daten

Die Genauigkeit bezieht sich auf 1 Jahr bei einer Temperatur von 18^ - 28^ mit einer Luftfeuchtigkeit von 75% (weitere jährliche Kalibrierungen werden angeboten).

Max. Spannung zwischen den Anschlussbuchsen und Masse:

600 V AC / DC.

Sicherungen F 200 mA Selfrücksetzend (wartungsfrei)

	F10 A 1000 V flink
Max. Betriebshöhe 2000 m über NN
Displayhöhe 37 mm LCD
Anzeige max 1999 (3 1/2)
Polaritätsanzeige	automatisch
Überlaufanzeige	"1" wird angezeigt
Abtastrate ca. 0,4 s.
Batteriezustand	Batteriesymbol wird
Stromversorgung 1 x 9 V Blockbatterie
Betriebstemperatur 0 °C bis 40 °C
Lagertemperatur	-10 °C bis 50 °C
Abmessungen	191 x 82 x 37 mm (ohne Holster)
	200 x 89 x 38 mm (mit Holster)
Gewicht 280 g inkl. Batterie
Kategorie	CAT III 600 V

angeze

Table of Contents

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germany

[e-mail]

Testboy GmbH Tél.: [phone]

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germany

[e-mail]

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germania

[e-mail]

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germany

[e-mail]

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Alemanha

[e-mail]

Technische gegevens 141

Aanwijzingen

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

49377 Vechta (D) www.testboy.de

Duitsland

[e-mail]

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de

Germany

[e-mail]
