BEDIENUNGSANLEITUNG BM 5001 SOLO

Lesen Sie diese Dokumentation vor der Inbe- triebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handha- bung. Beachten Sie die Sicherheits- und Warnhin- weise in dieser Dokumentation und auf dem Produkt. Diese Dokumentation ist permanenter Be- standteil des beschriebenen Produkts und soll bei Veräußerung dem Käufer mit überge- ben werden. Zeichenerklärung ACHTUNG! Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden. HINWEIS Spezielle Hinweise zur besseren Ver- ständlichkeit und Handhabung. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich für private Nut- zung in Haus- und Hobbygärten bestimmt. Es darf nur mit den Original-Zusatzgeräten (Mäh- balken, Winterausrüstung) betrieben werden. ACHTUNG! Das Gerät darf nicht im gewerblichen Einsatz betrieben werden.

Reinigung und Wartung Mäh- balken. SICHERHEITSHINWEISE Gerät nur in technisch einwandfreiem Zu- stand benutzen. Jugendliche unter 16 Jahren oder Personen, welche die Bedienungsanleitung nicht ken- nen, dürfen das Gerät nicht benützen. Örtliche Bestimmungen zum Mindestalter der Bedienungsperson beachten. Lange Hose und festes Schuhwerk tragen. Fremdkörper im Arbeitsbereich entfernen. Gelände überprüfen, auf dem der Mäher eingesetzt wird. Alle Gegenstände entfer- nen, die erfasst und weggeschleudert wer- den können. Mähen Sie niemals, während Personen, be- sonders Kinder oder Tiere in der Nähe sind. Landesspezifische Bestimmungen für die Be- triebszeiten beachten Nur bei Tageslicht oder bei guter künstlicher Beleuchtung mähen. ACHTUNG! Vor Inbetriebnahme immer eine Sicht- kontrolle durchführen. Beschädigte oder verschlissene Teile durch Original-Ersatzteile ersetzen. Der Benutzer ist für Unfälle mit anderen Per- sonen und deren Eigentum verantwortlich. Sicherheits- und Schutzeinrichtungen nicht außer Kraft setzen Beim Starten des Motors darf niemand vor dem Mähbalken ste- hen, muss der Mäh- und Radantrieb ausge- schaltet sein. Den Mäher nur auf Grasflächen benutzen. Zum Transport oder zum Anheben des Mä- hers unbedingt die Schutzleiste auf den Mäh- balken aufstecken.Sicherheitshinweise 441487_a 9 Beim Fahren außerhalb der Mähfläche den Mähantrieb abschalten. Hände und Füße nicht in die Nähe rotierender Teile bringen. Das Gerät nur am Führungsholm steuern. Dadurch ist der Sicherheitsabstand vorgege- ben Beim Arbeiten auf sicheren Stand achten Auspuff und Motor sauber halten ACHTUNG! Brandgefahr! Brennbare Fremdkörper vom Auspuff und Zylinderbereich entfernen. Bei Arbeiten am Hang: Niemals an einem glatten und rutschigen Abhang arbeiten. Immer auf sicheren Stand achten. Immer quer zum Hang mähen, niemals auf- oder abwärts. Nicht an Hängen mit mehr als 10° Neigung arbeiten! Besondere Vorsicht beim Wenden! Gerät nicht unbeaufsichtigt lassen. Beim Verlassen des Gerätes: Motor ausschalten Stillstand des Schneidwerks abwarten Zündkerzensstecker abziehen Die Reglereinstellungen des Motors nicht verändern.

SICHERHEITSHINWEISE FÜR DEN

MÄHBALKEN Der Mähbalken hat teilweise freiliegende Messer. Diese sind bei unvorsichtiger Handhabung ein er- hebliches Verletzungsrisiko. Die Schutzleiste für den Mähbalken immer aufste- cken bei Montage des Mähbalkens an den Mäher Reinigen des Gerätes Transport und Lagerung des Mähers Montagearbeiten am Mähbalken Beschädigte Schutzleisten erneuern.

TREIBSTOFF UND BETRIEBSMITTEL

WARNUNG! Brandgefahr! Benzin ist hochgradig entflammbar! Benzin nur in dafür vorgesehenen Behältern aufbewahren Nur im Freien tanken Beim Tanken nicht rauchen Zum Auftanken einen Trichter oder ein Ein- füllrohr verwenden, damit kein Kraftstoff auf den Motor, das Gehäuse oder die Erde ver- schüttet werden kann. Den Tankverschluss bei laufendem oder hei- ßem Motor nicht öffnen Beschädigten Tank oder Tankverschluss austauschen Beschädigte Auspufftöpfe austauschen. Wenn Benzin ausgelaufen ist: Motor nicht starten Zündversuche vermeiden Gerät reinigen Restlichen Kraftstoff verdunsten lassen ACHTUNG! Verbrennungsgefahr! Laufende Motoren erzeugen Wärme. Motorteile, insbesondere der Auspuff, werden extrem heiß. VORSICHT! Vergiftungsgefahr! Motor nie in geschlossenen Räumen lau- fen lassen. MONTAGE ACHTUNG! Das Gerät darf erst nach vollständiger Montage betrieben werden. Für die Montage dieses Mähers beachten Sie bitte die separat beigelegte Montageanleitung. INBETRIEBNAHME Erstinbetriebnahme HINWEIS Kursiv gedruckte Zahlen, z. B. (2-1) ver- weisen auf die Abbildungen.D Inbetriebnahme 10 5001 R II WARNUNG! Benzinmotor: Vor der Erstinbetrienahme Öl und Benzin einfüllen! Fahrgetriebe Das Getriebeöl ist werkseitig eingefüllt. Immer die mitgelieferte Bedienungsanleitung des Motorenherstellers beachten Höhe des Führungsholm einstellen (1) Die Höhe des Führungsholmes entsprechend der Körpergröße einstellen. Die normale Höheneinstellung entspricht der Hüfthöhe.

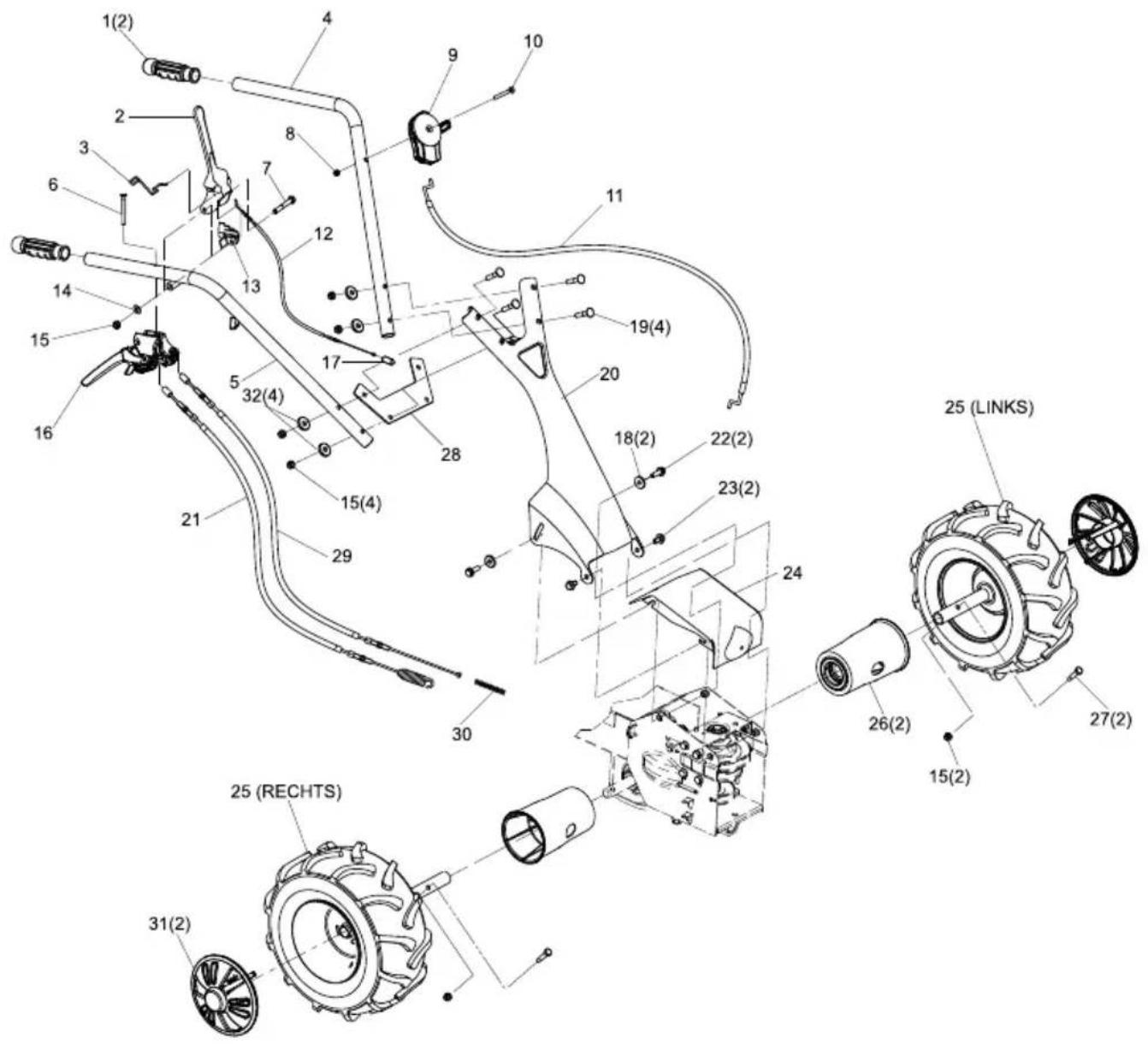

1. Schrauben an der Gehäusekonsole lösen.

2. Führungsholmhöhe entsprechend dem Lang-

lochbereich einstellen.

3. Schrauben wieder festziehen.

Einstellen der Schnitthöhe Mit den Gleitkufen (2 Stück) wird die Schnitthöhe eingestellt. Standard - Mähbalken (2) Stufenlose Schnitthöheneinstellung bis ca. 6 cm Muttern lösen. Gleitkufen in gewünschte Höhenposition bringen. Muttern wieder festziehen. ACHTUNG! Beide Gleitkufen müssen auf gleiche Höhe eingestellt werden! ESM - Mähbalken (3) Montage der Laufsohlenhalter als Gleitkufen Der Mähbalken schneidet dicht am Boden. Laufsohlenhalter wie abgebildet montieren, die gebogene Seite zeigt nach oben (4). Montage der verstellbaren Gleitkufen Stufenlose Schnitthöheneinstellung bis ca. 6 cm. Laufsohlenhalter wie abgebildet montieren (5), die gebogene Seite zeigt nach unten. Gleitkufen wie abgebildet montieren (6). Schnitthöhe einstellen (7) Muttern (2 Stück pro Gleitkufe) lösen. Gleitkufen in gewünschte Höhenposition bringen. Muttern wieder festziehen. ACHTUNG! Beide Gleitkufen müssen auf gleiche Höhe eingestellt werden! Motor starten ACHTUNG! Beim Starten des Motors dürfen die Kupplungshebel für den Fahr- und Mäh- antrieb nicht aktiviert sein! Gashebel auf Position << START >>stellen (8). Primerknopf 3x drücken, im Zeitabstand von je- weils ca. 2 Sekunden (9). Bei niedrigen Temperaturen unter 10° C den Pri- merknopf 5x drücken. HINWEIS Bei betriebswarmem Motor müssen die Primerknöpfe nicht betätigt wer- den. Starterseil zügig herausziehen und danach lang- sam wieder aufrollen lassen (10). Falls der Motor nach 3 Zugversuchen nicht an- springt (9) und (10) wiederholen. Sobald der Motor läuft den Gashebel entspre- chend der gewünschten Motordrehzahl in eine Position zwischen Start und Stop stellen. Zum Mähen den Gashebel auf Position << START >> (= Vollgas) stellen. HINWEIS Wenn der Motor aus Kraftstoffmangel ausgegangen ist, Kraftstoff nachfüllen und den Motor nach (9) und (10) wieder starten. Mähbalken einschalten (11) Sicherheitsbügel (11-1) wegschwenken. Kupplungshebel (11-2) ganz niederdrücken und festhalten. GEFAHR! Das Mähwerk darf sich erst nach der Hälfte des Hebelweges in Bewe- gung setzen, gegebenenfalls Bowden- zug nachstellen – (siehe unter: Bowden- züge nachstellen). Fahrantrieb einschalten (11) Kupplungshebel (11-3) zum Holm herziehen und festhalten.Inbetriebnahme 441487_a 11 GEFAHR! Der Fahrantrieb darf sich erst nach der Hälfte des Hebelweges einschalten, ge- gebenenfalls Bowdenzüge nachstellen – (siehe unter: Bowdenzüge nachstellen). Ausführung mit Vor- und Rückwärtsgang (12) Kupplungshebel (12-1) = Fahrantrieb vorwärts Kupplungshebel (12-2) = Fahrantrieb rückwärts WARNUNG! Nicht beide Kupplungshebel gleich- zeitig ziehen! Fahrantrieb vorwärts oder Fahrantrieb rückwärts zuschalten. Fahrantrieb auschalten (12) Kupplungshebel (12-1) oder (12-2) loslassen. Mähbalken abschalten (11) Kupplungshebel (11-2) loslassen. Motor ausschalten (13) Gashebel auf Position << STOP >> stellen. MÄHBALKEN Den Mähbalken nach jedem Gebrauch reinigen, insbesondere die Führungs- und Gleitflächen. Dazu das Mähmesser ausbauen. Anschließend alle beweglichen Teile ölen. Nur biologisch abbaubare Schmiermittel ver- wenden! Mähmesser am Mähbalken ausbauen Standard-Mähbalken (14, 15)

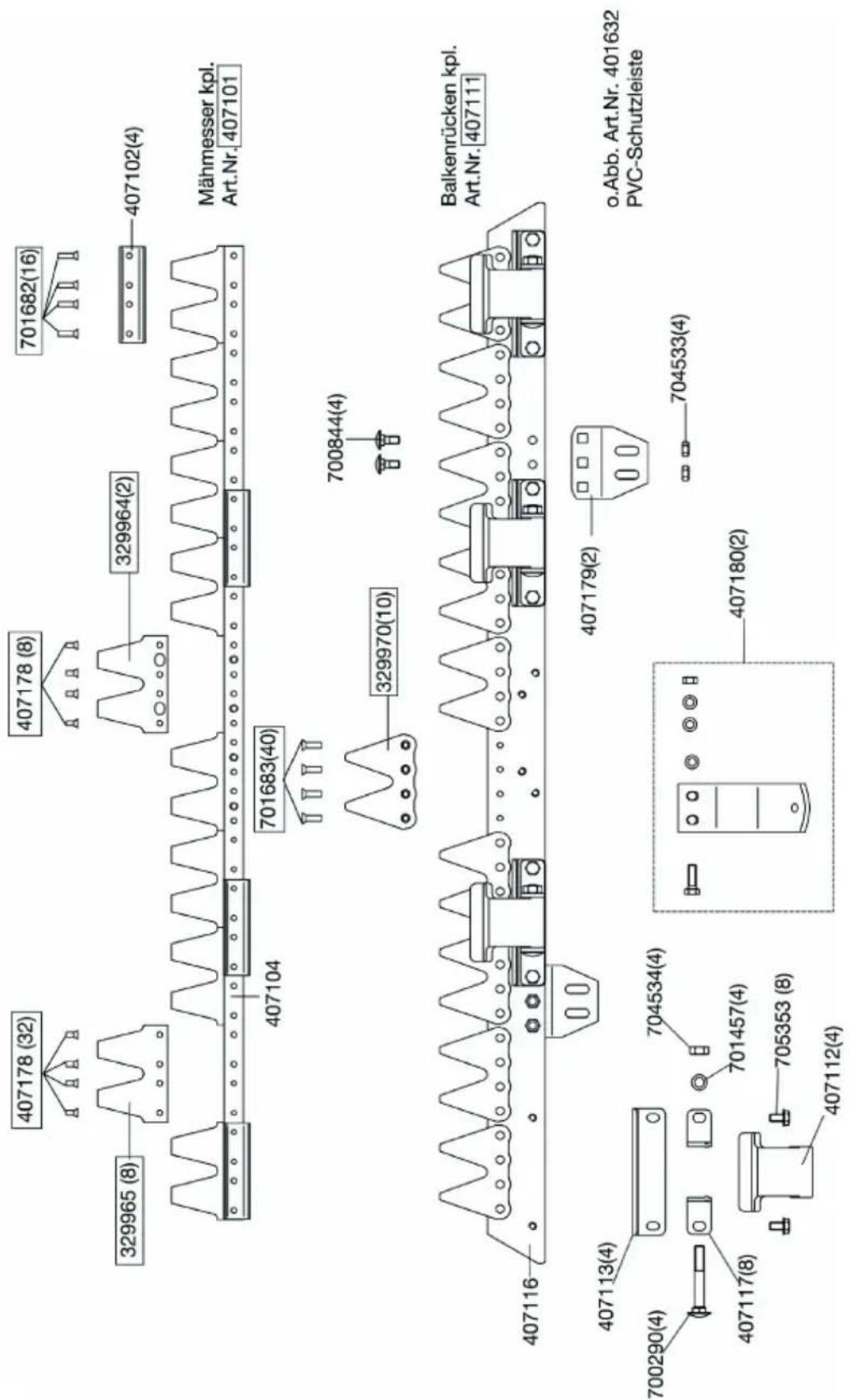

1. Schrauben (14-1) abschrauben.

2. Teil (14-2) nach vorne herausnehmen.

3. Bei Wiedermontage von Teil Einbaurichtung

beachten – vorstehende Nase in Fahrtrich- tung!

4. Führungen für Mähmesser lockern (15).

5. 6kt-Muttern lösen und Gewindestifte etwas

6. Mähmesser seitlich herausziehen.

Der Wiedereinbau erfolgt in umgekehrter Reihen- folge. Einstellen des Schnittspiels (15)

1. Die Gewindestifte von Hand soweit eindre-

hen, bis Widerstand spürbar wird – danach je- weils noch eine ½ Umdrehung weiterdrehen.

2. Gewindestifte mit Kontermutter sichern.

3. Das Mähmesser muss sich nach der Einstel-

lung noch frei von Hand bewegen lassen.

4. Schnittprobe vornehmen – bei ungenügender

Schnittleistung die Gewindestifte geringfügig weiter eindrehen. ESM-Mähbalken (14)

1. Schrauben (14-1) abschrauben.

2. Teil (14-2) nach vorne herausnehmen.

3. Bei Wiedermontage von Teil 2 Einbaurich-

tung beachten – vorstehende Nase in Fahrt- richtung! Weiterer Ausbau des Mähmessers, sowie die Wartung des Mähbalkens siehe Beiblatt: ESM – Mähbalken Universal SC HINWEIS 3 Schmiernippel (16-1, 17) An Mitnehmer (16) und dem Antrieb für Mähbalken (17) alle 8 Arbeitsstunden mit handelsüblichem Mehrzweckfett ab- schmieren. Nachschleifen und Auswechseln der Messer Stumpfe Messerklingen mit einem geeigneten Schleifstein unter Einhaltung des Schnittwinkels (ca. 35 – 40°) nachschleifen – Mähmesser dazu ausbauen. Abgenutzte oder beschädigte Messerklingen aus- wechseln - Kundendienstwerkstatt. Vom Fachmann prüfen lassen: nach Auffahren auf ein Hindernis bei sofortigem Stillstand des Motors bei verbogenem Mähbalken bei Getriebeschaden bei defektem Keilriemen FAHRGETRIEBE (18) Ölstand des Getriebes regelmäßig überprüfen

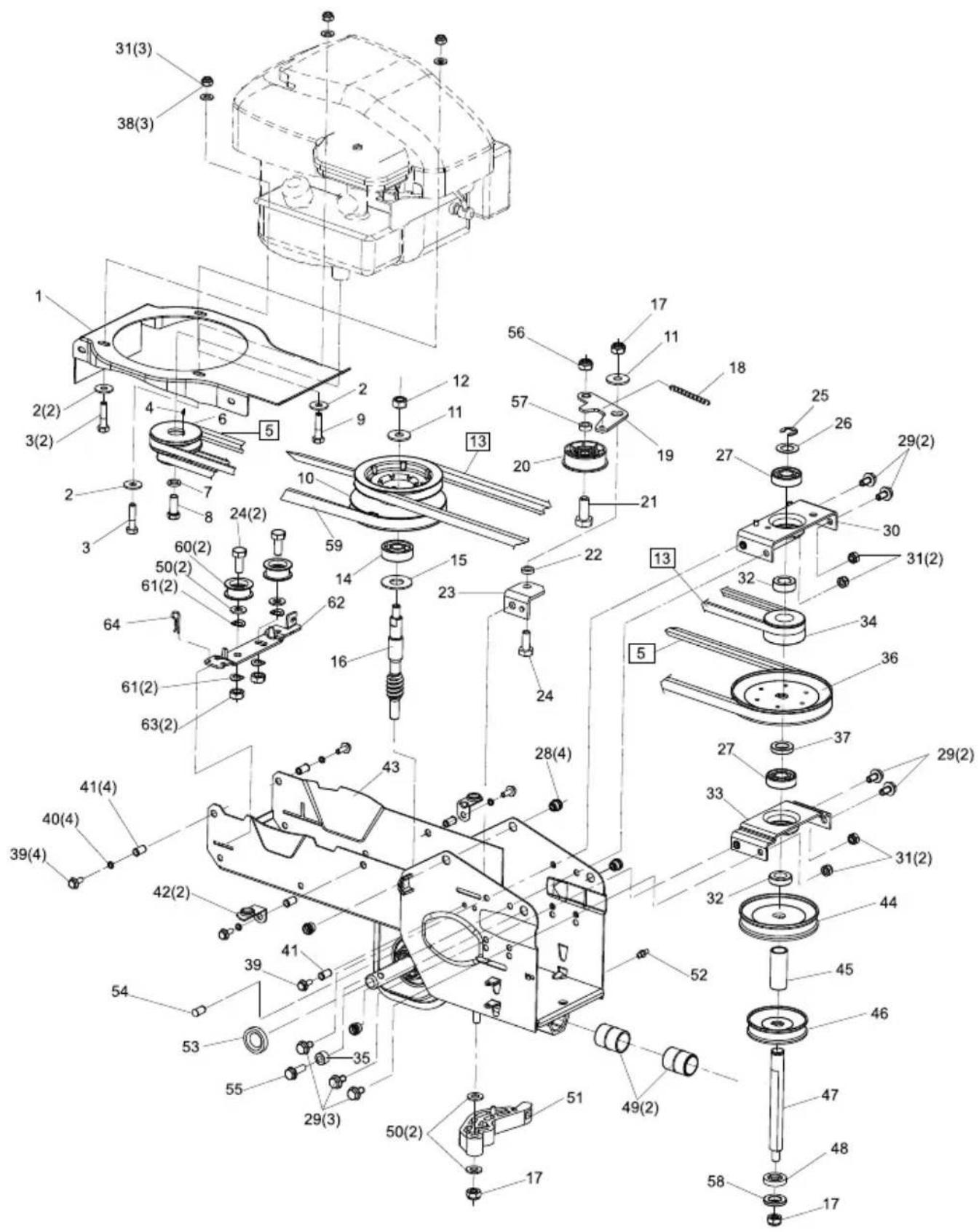

1. Gerät waagrecht stellen.

2. Ölverschlußschraube herausdrehen.

3. Ölstandshöhe: Bis Unterkante der Einfüllöff-

nung Bei Bedarf Getriebeöl nachfüllen. Ölsorte Getriebeöl SAE 80D Motor 12 5001 R II Ölfüllmenge für Geräte mit nur Vorwärtsgang ca. 0,25 l Vor- und Rückwärts- gang ca. 0,50 l MOTOR Ölwechsel, Luftfilter, Zündkerze Siehe Bedienungsanleitung des Motorenherstel- lers.

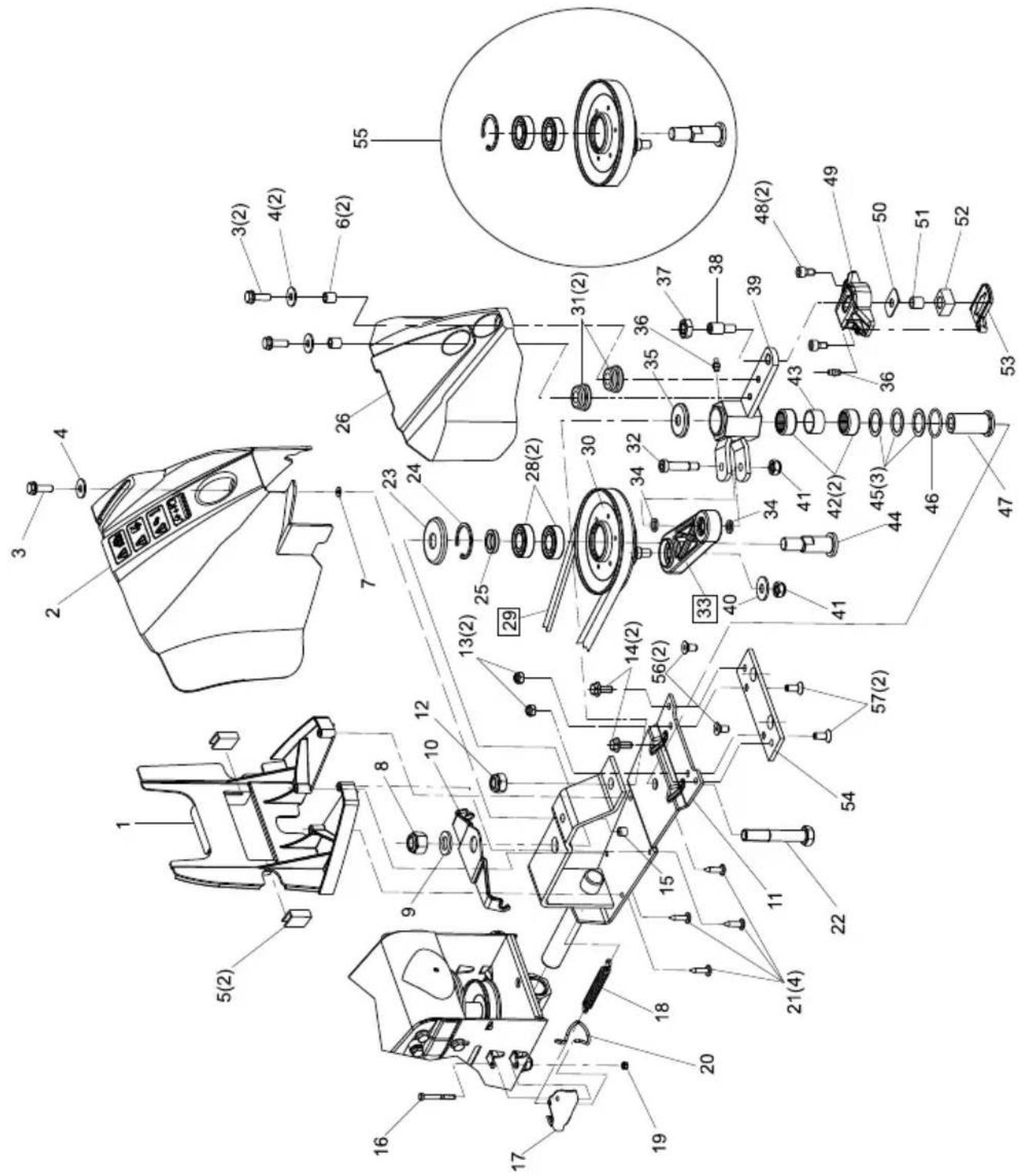

BOWDENZÜGE NACHSTELLEN

Mähbalken mit Kontermutter (19-1) Fahrantrieb(20)

1. Kontermuttern (20-1) oder (20-2) lösen

2. mit Stellschraube nachjustieren

Richtige Einstellung: Das Mähwerk bzw. das Fahrwerk darf sich erst nach der Hälfte des Hebelweges in Bewegung setzen.

3. Kontermuttern wieder festziehen.

Gerät nie mit laufendem Motor heben oder tragen. Motor ausschalten, Zündkerzenste- cker abziehen, Stillstand aller beweglichen Teile abwarten. VORSICHT! Brandgefahr! Betankte Maschine nicht in Gebäuden aufbewahren, in denen Benzindämpfe mit offenem Feuer oder Funken in Be- rührung kommen können! Benzintank nur im Freien entleeren. Gerät nicht mit Wasser abspritzen! Eindrin- gendes Wasser (Zündanlage, Vergaser...) kann zu Störungen führen. HINWEIS Wenn der Mäher zur Seite geneigt wird, muss je nach Motorenhersteller BRIGGS & STRATTON die Zündkerze nach oben zeigen!!! Siehe Bedienungsanleitung des Motorenher- stellers! Bei Tätigkeiten am Schneidwerkzeug immer Schutzhandschuhe tragen. Vor Einlagern in geschlossenene Räumen den Motor auskühlen lassen Ersatzteile und Zubehör Nur Original-Ersatzteile und Original-Zube- hör verwenden. Konstruktions- und Ausführungsänderungen vorbehalten. ENTSORGUNG Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll ent- sorgen! Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

ACHTUNG! Verletzungsgefahr! Vor allen Wartungs- und Reinigungsarbeiten den Zündkerzenstecker ziehen! Störung Lösung Motor springt nicht an bei kaltem Motor: Primer betätigen Benzin auftanken Gashebel auf Position Start stellen Zündkerzenstecker auf die Zündkerze aufstecken Zündkerzen prüfen, eventuell erneuern Luftfilter reinigenGarantie 441487_a 13 Störung Lösung Motorleistung lässt nach Kundendienstwerkstatt aufsuchen, Messer nachschlei- fen / erneuern Luftfilter reinigen Unsauberer Schnitt Kundendienstwerkstatt aufsuchen Messer nachschleifen / erneuern Schnittspiel nachstellen Mähwerk / Radantrieb funktioniert nicht Bowdenzug nachstellen Kundendienstwerkstatt aufsuchen, Keilriemen defekt HINWEIS Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst. GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh- rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei: beachten dieser Bedienungsanleitung sachgemäßer Behandlung verwenden von Original-Ersatzteilen Die Garantie erlischt bei: eigenmächtigen Reparaturversuchen eigenmächtigen technischen Veränderungen nicht bestimmungsgemäßer Verwendung Von der Garantie ausgeschlossen sind: Lackschäden, die auf normale Abnutzung zurückzuführen sind Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller) Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händ- ler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.en Translation of the original operating instructions 14 5001 R II
