553 K - Rasenmäher SOLO - Kostenlose Bedienungsanleitung

Produkttyp	Rasenmäher
Modell	553 K
Marke	Solo
Abmessungen (L x B x H)	1.830 x 580 x 1.270 mm
Trockengewicht	62 kg
Schnittbreite	53 cm
Schnitthöhenverstellung	7-stufig, 22 / 32 / 42 / 52 / 62 / 72 / 82 mm
Raddurchmesser	244 mm (9,6 Zoll), Aluminium
Fassungsvermögen Grasfangbehälter	75 Liter
Schalldruckpegel (am Ohr)	83 dB(A)
Schalleistungspegel (garantiert)	98 dB(A)
Vibrationsniveau (ah)	3,5 m/s²
Motor	Honda GXV160, luftgekühlter Viertakt-Einzylinder, 163 cm³, 2,8 kW bei 2.800 U/min
Kraftstoff	Unverbleites Benzin
Kraftstofftankinhalt	1,8 Liter
Motoröl	SAE 10W-30, 0,65 Liter
Zündkerze	NGK BPR 5 ES oder DENSO W 16 EPR-U
Startsystem	Seilzugstarter
Antrieb	Mechanisch, 2-Gang
Geschwindigkeiten	0,9 m/s (langsam) / 1,3 m/s (schnell)
Getriebeöl	ISO VG 220 (SAE 90), 0,15 Liter
Sicherheitsmerkmale	Klingenbremse (Totmannschalter), Kupplungshebel, Verriegelungsknopf am Klingenhebel, Schutzhaube
Wartungsintervall Motorölwechsel	Nach 25 Betriebsstunden, danach alle 50 Stunden
Anwendungsbereich	Privat und gewerblich
Garantie	Gesetzliche Verjährungsfrist; gewerbliche Nutzung 12 Monate

Häufig gestellte Fragen - 553 K SOLO

Wie starte ich den Motor des Solo 553 K Rasenmähers?

Stellen Sie den Kraftstoffhahn auf ON (EIN) und den Gashebel auf Choke (|N). Ziehen Sie die Zündkerzenkappe auf. Treten Sie auf den Auftritt am Gehäuse und ziehen Sie kräftig am Seilzugstarter. Lassen Sie das Seil langsam zurückgleiten. Nach dem Start den Gashebel auf schnelle Position (◀) stellen.

Wie stelle ich die Schnitthöhe ein?

Stellen Sie den Motor ab und entfernen Sie die Zündkerzenkappe. Drücken Sie den Schnitthöheneinstellhebel (H) jedes Rades zur Seite und schieben Sie ihn in die gewünschte Raste (Z). Es gibt 7 Stufen von 22 mm bis 82 mm. Achten Sie darauf, alle Räder auf die gleiche Höhe einzustellen.

Wie wechsle ich das Motoröl?

Lassen Sie den Motor abkühlen. Nehmen Sie den Öltankverschluss ab. Kippen Sie die Maschine vorsichtig, um das Altöl durch den Ablassstutzen aufzufangen. Entsorgen Sie das Altöl umweltgerecht. Füllen Sie 0,65 Liter SAE 10W-30 Motoröl ein. Verwenden Sie Öl der Klasse API SJ oder höher.

Was muss ich bei der Klingenwartung beachten?

Schalten Sie den Motor aus und ziehen Sie die Zündkerzenkappe ab. Tragen Sie dicke Handschuhe. Prüfen Sie die Klinge auf Risse, Verbiegungen oder Verschleiß. Ziehen Sie die Klingenbefestigungsschrauben mit einem Drehmoment von 29–39 Nm an. Bei Beschädigung nur Original-Ersatzteile verwenden.

Warum startet der Motor nicht?

Mögliche Ursachen: Kein Kraftstoff im Tank (Nachfüllen mit unverbleitem Benzin), Motorölstand zu niedrig (prüfen und auffüllen), Gashebel auf STOP (auf Startposition stellen), Zündkerzenkappe nicht aufgesteckt, oder Luftfilter verschmutzt. Reinigen Sie ggf. den Luftfilter.

Wie reinige ich den Luftfilter?

Entfernen Sie die Befestigungsschrauben der Luftfilterabdeckung und öffnen Sie sie. Nehmen Sie das Filterelement heraus und klopfen Sie es aus oder reinigen Sie es mit Druckluft. Bei starker Verschmutzung ersetzen. Setzen Sie das Element wieder ein und schließen Sie die Abdeckung.

Welche Sicherheitshinweise sind beim Mähen zu beachten?

Tragen Sie Augen- und Gehörschutz und feste Schuhe. Halten Sie Kinder und Haustiere fern. Mähen Sie nie barfuß oder mit Sandalen. Achten Sie auf Fremdkörper wie Steine oder Äste. Schalten Sie den Motor aus, wenn Sie den Fangbehälter leeren oder die Schnitthöhe verstellen.

Wie lagere ich den Rasenmäher über einen längeren Zeitraum?

Lassen Sie das Benzin aus Tank und Vergaser ab. Schließen Sie den Kraftstoffhahn. Reinigen Sie den Luftfilter und wechseln Sie das Motoröl. Entfernen Sie die Zündkerze und geben Sie etwas Öl in den Zylinder. Ziehen Sie am Seilzugstarter, um das Öl zu verteilen. Lagern Sie das Gerät an einem trockenen, staubfreien Ort abgedeckt.

Kann ich die Maschine auch gewerblich nutzen?

Ja, der Solo 553 K ist für private und gewerbliche Nutzung ausgelegt. Bei gewerblicher Nutzung beträgt die Garantiezeit jedoch nur 12 Monate (statt gesetzlicher Verjährungsfrist). Beachten Sie die Wartungsintervalle entsprechend der höheren Beanspruchung.

Wie entsorge ich den Rasenmäher umweltgerecht?

Entsorgen Sie Altöl, Kraftstoffreste und das Gerät selbst gemäß den lokalen Vorschriften. Benzin- und ölgetränkte Lappen gehören nicht in den Hausmüll. Wenden Sie sich an Ihren Händler oder ein Wertstoffzentrum. Trennen Sie die Materialien nach Möglichkeit.

BEDIENUNGSANLEITUNG 553 K SOLO

ÜBERSETZUNG DER ORIGINALANLEITUNG

TRADUZIONE DELLE ISTRUZIONI ORIGINALI

1. EINLEITUNG 29
2. ÜBER DIESE BEDIENUNGSANLEITUNG 29
3. SICHERHEITSHINWEISE 29
4. BEZEICHNUNGEN UND FUNKTIONEN DER TEILE 31
5. TECHNISCHE DATEN 32
6. VERPACKUNGSINHALT 34
7. ZUSAMMENBAU 34
8. BETRIEB 36
9. INSPEKTION UND WARTUNG 39
10. TRANSPORT 40
11. LANGZEITLAGERUNG 40
12. ENTSORGUNG 40
13. PROBLEMBEHEBUNG 40

1. EINLEITUNG (Lesen Sie unbedingt dieses Handbuch, bevor Sie die Maschine in Betrieb nehmen!)

Vielen Dank für den Kauf unseres Rasenmähers.
- Bevor Sie die Maschine in Betrieb nehmen, lesen Sie bitte aufmerksam sämtliche Unterlagen einschließlich dieses Handbuchs durch, um deren gesamten Inhalt zu kennen.
- Wird die Maschine ohne vollständige Kenntnis des Inhalts dieser Unterlagen in Betrieb genommen, kann es zu unerwarteten Verletzungen oder Schäden an der Maschine bzw. sonstigem Eigentum kommen, da Sie nicht über die Gefahren der Maschine und die Sicherheitsvorkehrungen zu deren Vermeidung Bescheid wissen.
- Bitte beachten Sie, dass wir keine Haftung für Schäden übernehmen können, die aufgrund der Nichtbefolgung des Inhalts dieses Handbuchs entstanden sind.
• Lassen Sie niemals Kinder diese Maschine verwenden oder reparieren.

2. ÜBER DIESE BEDIENUNGSANLEITUNG

• Bitte wenden Sie sich an Ihren Händler, wenn Sie dieses Handbuch verloren oder beschädigt haben.
• Aufgrund von Änderungen der technischen Daten und dergleichen können die Abbildungen und der Inhalt dieses Handbuchs von der tatsächlichen Maschine abweichen.
• Fügen Sie dieses Handbuch der Maschine bei, wenn Sie die Maschine an eine andere Person verleihen oder weiterverkaufen.

! ACHTUNG

Verletzungen Um Fehler zu vermeiden, befolgen Sie sorgfältig die untenstehenden Anweisungen. Der Hersteller lehnt jede Verantwortung für Unfälle, die durch das Nichtbefolgen der Anweisungen entstehen, ab. Dieses gilt auch für Unfälle, deren Ursache in der Ausführung von Reparaturen, Umbauten oder Überholungsarbeiten liegt, die durch andere Personen, als die autorisierten Händler, vorgenommen worden sind.

3. SICHERHEITSHINWEISE (unbedingt lesen!)

Befolgen Sie strikt den Inhalt dieses Abschnitts sowie die Warnhinweise in jedem Abschnitt und unterlassen Sie allgemein jegliche gefährliche Handlungen.

3.1 Sicherheits-hinweis

Dieses ist das Symbol für Sicherheits-Hinweise. Wann immer Sie dieses Symbol in dieser Bedienungsanleitung sehen, werden Sie auf eine mögliche Gefährdung Ihrer persönlichen Gesundheit hingewiesen. Wird dieses Symbol von den Worten "ACHTUNG" &

"WARNUNG" begleitet, so werden Sie auf so- lche Gegenstände und Handlungen hingewiesen, die zu schweren Verletzungen führen können.

3.2 Signalwörter für Sicherheitshinweise

In diesem Handbuch werden die folgenden Signalwörter für besonders wichtige Sicherheitshinweise verwendet.

! WARNING

Sie sollten diese Anweisungen unbedingt beachten, da ansonsten der Bediener verletzt oder getötet werden kann.

! ACHTUNG

Anweisungen, die befolgt werden sollten, um Beschädigungen oder Defekte an dem Gerät zu vermeiden.

HINWEIS

Dieses Symbol beziecht sich auf ein Gebiet oder eine Sache von besonderer Wichtigkeit, die entweder auf besondere Eigenschaften des Gerätes hinseist oder auf häufig gemachte Fehler bei der Bedienung oder Wartung aufmerksam macht, bzw. auf spezielle Anweisungen.

3.3 Sicherheitsaufkleber

	WARNUNG!: LESEN SIE DIE BEDIENUNGSANLEITUNG!
	WARNUNG!: HALTE ZUSCHAUER FERN!
	WARNUNG!: HALTE HÄNDE UND FÜße VON DER KLINGE FERN!
	GEFAHR VON ROTIERENDE KLINGE: TRENNEN SIE DIE ZÜNDKERZENKAPPE VOR WARTUNG ODER REPARATUR.
	TRAGEN SIE BEI DER VERWENDUNG DES GERÄTES IMMER EINEN AUGEN- UND GEHÖRSCHUTZ.

3.4 Sicherheitshinweise zur Klinge

Diese Maschine ist mit einer Klinge ausgestattet, die sich mit hoher Geschwindigkeit dreht. (Siehe Abschnitt 9.7)

Da es sich bei der Klinge um ein scharfes, gefährliches Schnittwerkzeug handelt, ist die Arbeit ohne Einhaltung der folgenden Sicherheitshinweise höchst gefährlich.

! WARNING

• Führen Sie weder Hände noch Füße in die Lücke unter der Abdeckung ein, während der Motor läuft.
  In den folgenden Situationen sind der Motor abzustellen und die Zündkerzenkappe zu entfernen: Während Inspektion und Wartung, beim Tausch von Teilen und bei einer Störung der Maschine oder anderen Problemen (beispielsweise wenn sich ein Ast in der Klinge verfangen hat etc.)

3.5 Umgang mit Benzin

Befolgen Sie die folgenden Sicherheitshinweise, um einen Unfall beim Umgang mit Benzin zu vermeiden.

WARNUNG (Siehe auch separates Motorhandbuch.)

Zu verwendender Kraftstoff

• Verwenden Sie ausschließlich unverbleites Benzin.
• Verwenden Sie keine anderen Kraftstoffe wie solche, die Alkohol enthalten, verbleites Benzin oder verschmutztes Benzin.
• Mischen Sie kein Öl in das Benzin.
• Wird ein anderer Kraftstoff als Benzin verwendet, kann dies zu Feuerausbruch oder Schäden an der Maschine führen.

Betanken

• Benzin ist leicht brennbar und explosiv, bringen Sie daher niemals eine brennende Zigarette oder sonstige brennbare Gegenstände in die Nähe von Benzin. Füllen Sie Benzin niemals an einem Ort nach, an dem offene Flammen verwendet werden.
• Öffnen Sie den Kraftstofftankdeckel nicht, solange der Motor läuft oder noch heiß ist.
• Verschließen Sie den Kraftstofftankdeckel sicher. Falls Sie Benzin verschütten, wischen Sie es umgehend mit einem Lappen auf. Bringen Sie keinerlei Zündquellen in die Nähe, bis es verdampft ist.
• Achten Sie darauf, keine Fremdstoffe beizufügen.
• Achten Sie auf Kraftstoffaustritt.
• Sorgen Sie für ausreichende Entlüftung, wenn Sie Benzin in Räumen nachfüllen. Füllen Sie Benzin nur an gut gelüfteten Orten nach.

Lagerung

• Verwahren Sie Benzin in einem eigenen (metallischen) Behälter an einem kühlen, dunklen Ort.
• Verwahren Sie es getrennt von Kerosin etc.
• Lagern Sie nur solche Benzinmengen, die von den Gesetzen des Landes, in dem die Maschine verwendet wird, gestattet sind.

3.6 Allgemeine Sicherheitsvorschriften

3.6.1 Vor der Verwendung

DE

WARNUNG

Starten Sie den Motor niemals in Räumen oder an unzureichend belüfteten Orten. Konzentriertes, schädliches Kohlenmonoxid kann zu einer Gasvergiftung führen.

• Vergewissern Sie sich, dass sämtliche Teile ordnungsgemäß befestigt sind. Prüfen Sie insbesondere die Klinge sorgfältig. (Siehe Abschnitt 9.7)
• Passen Sie die Griffhöhe an, um eine unbequeme Haltung zu vermeiden.
• Verwenden Sie das Gerät bei einer Außentemperatur zwischen 5 und 40 Grad Celsius. Wird dieses Gerät nicht innerhalb dieses Temperaturbereichs verwendet, kann dies zu Fehlfunktionen, Pannen oder Unfällen führen.
• Inspektion der Mähfläche und die Notwendigkeit, Fremdkörper, die von der Maschine (Steine, Spielzeug, Stöcke, Drähte, etc ...) geworfen werden können, zu entfernen.
• Tragen Sie keine weite langärmlige Bekleidung und keine weiten langen Hosen.
• Verwenden Sie die Maschine niemals barfuss oder mit Sandalen.
• Nehmen Sie die Maschine nicht in Betrieb, wenn Sie Alkohol getrunken oder ein Medikament eingenommen haben bzw. wenn Sie sich aufgrund einer Erkältung und dergleichen gesundheitlich beeinträchtigt fühlen.
• Arbeiten Sie nicht längere Zeit bei heißem Wetter.
• Verwenden Sie keine Rasenmäher, wenn es ein Risiko für Blitz.
• Bitte arbeiten Sie in einer komfortablen Position, und gönnen Sie sich regelmäßig eine Ruhepause.
• Das Gerät darf nur zu angemessenen Zeiten bedient werden, d.h. nicht früh am Morgen oder spät in der Nacht, wenn Personen gestört werden könnten. Die in den lokalen Vorschriften aufgelisteten Zeiten müssen eingehalten werden.

WARNUNG

Hörschaden - risiko

Unter normalen anwendungsbedigungen kann dieses gerät die bedienungsperson einem täglichen geräuschpegel von.

85 dB(A) Oder mehr aussetzen

WARNUNG

• Die langanhaltende Nutzung des Geräts kann zu vibrationsbedingten Durchblutungsstörungen der Hände (Weißfingerkrankheit) führen. Für die Nutzungsdauer kann keine allgemeine Empfehlung gegeben werden, weil diese von mehreren Faktoren abhängt.
  • Die Benutzungsdauer wird verlängert durch:
• Schutz der Hände (warme Handschuhe tragen)
• Arbeitsunterbrechungen
  • Die Benutzungsdauer wird verkürzt durch:
• besondere persönliche Veranlagung zu schlechter Durchblutung (Merkmal: häufig kalte Finger, Kribbeln)
• niedrige Außentemperaturen
• Größe der Greifkräfte (festes Zugreifen behindert die Durchblutung)
• Nutzer, die das Gerät Regelmäßig oder für längere Zeit nutzen, oder Nutzer mit wiederholt wiederkehrenden Symptomen (z.B.Kribbeln in den Fingern), sollten sich ärztlich untersuchen lassen.

3.6.2 Während der Verwendung

WARNUNG

• Führen Sie weder Hände noch Füße in die Lücke unter der Abdeckung ein. (Siehe Abschnitt 4.2)
• Lassen Sie niemals Kinder in den Mähbereich.
• Stellen Sie immer den Motor ab und entfernen Sie die Zündkerzenkappe, wenn Sie den Grasauffangbehälter anbringen oder abnehmen oder die Schnitthöhe einstellen.

• Falls Ihnen ungewöhnliche Vibrationen, Laute oder Gerüche bei der Verwendung auffallen oder Sie über einen harten Gegenstand wie einen Stein gefahren sind, stellen Sie umgehend den Motor ab und entfernen und überprüfen Sie die Zündkerzenkappe.

• Falls das Gerät ungewöhnlich hohen Lasten oder solchen, für die es nicht konzipiert wurde (z.B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen - siehe auch "INSPEKTION UND WARTUNG".

• Lassen Sie keine anderen Personen in die Nähe der Maschine. Halten Sie immer die Klinge an, wenn andere Personen sich nähern.
• Verstopfen Sie nicht den Auspuffauslass.
• Lassen Sie besondere Vorsicht walten, wenn Sie auf unebenem Gelände mähen.
• Der Rasenmäher kann sich neigen, wodurch die Klinge freigelegt wird und Gras und Steine hervorschleudern kann.

• Wenn Sie die Maschine auf einem Hang verwenden, mähen Sie quer zum Hang. Mähen Sie niemals hangaufwärts.
• Lassen Sie besondere Vorsicht walten, wenn Sie die Mährichtung auf einem Hang ändern.
• Verwenden Sie die Maschine nicht auf steilen Hängen.
• Verwenden Sie die Maschine bei Sonnenschein oder unter ausreichender Beleuchtung.
• Verwenden Sie die Maschine nicht, um feuchte Rasen oder Wiesen zu mähen. Andernfalls könnten Sie ausrutschen und stürzen.
• Halten Sie den Griff fest mit beiden Händen und achten Sie darauf, wohin Sie treten.
• Laufen Sie niemals, während Sie die Maschine verwenden.
• Lösen (entkuppeln) Sie den Kupplungshebel des Antriebs und den Klingenhebel, wenn Sie den Motor starten.
• Halten Sie Hände und Füße von beweglichen Teilen fern.
• Heben Sie die Maschine nicht hoch, solange der Motor läuft.
• Verwenden Sie die Maschine nicht mit abgenommener oder geöffneter Abdeckung.
• Stellen Sie immer den Motor ab, wenn Sie die Maschine unbeaufsichtigt lassen.
• Halten Sie immer die Klinge an, wenn Sie die Maschine während eines Wechsels zu einem anderen Mähbereich nicht verwenden.

3.6.3 Nach der Verwendung

Entfernen Sie nach der Verwendung Gras oder Rückstände von der Maschine und überprüfen Sie sie auf fehlende Teile oder Ungewöhnlichkeiten.

3.6.4 Inspektion und Wartung

WARNUNG

• Starten Sie den Motor niemals in Räumen oder an unzureichend belüfteten Orten. Konzentriertes, schädliches Kohlenmonoxid kann zu einer Gasvergiftung führen.
• Stellen Sie den Motor ab und entfernen Sie die Zündkerzenkappe, wenn Sie eine Inspektion, Wartung, Reparatur oder Reinigung durchführen.

• Tragen Sie einen Augenschutz, wenn Sie die Klinge schleifen.

• Tragen Sie Lederhandschuhe, wenn Sie die Klinge prüfen.

• Achten Sie darauf, sich nicht zu verbrennen, wenn Sie die Zündkerzenkappe entfernen.
• Nehmen Sie Wartungs- und Reparaturarbeiten am Motor erst vor, nachdem dieser abgekühlt ist.
• Achten Sie darauf, kein Benzin oder Öl zu verschütten, wenn Sie die Maschine neigen. Sollten etwas verschüttet werden, wischen Sie es umgehend mit einem Lappen auf.
• Verwenden Sie die Maschine niemals, wenn Sie Risse oder sonstige Schäden aufweist. Reparieren Sie keine Teile. Tauschen Sie sie statt dessen. Verwenden Sie nur von uns angegebene Teile. Verwenden Sie außerdem nur die von uns angegebene Klinge. Die Verwendung von Teilen anderer Qualität kann zu Schäden an der Maschine führen und die Sicherheit beeinträchtigen.

3.6.5 Transport mit einem Fahrzeug

WARNUNG

• Stellen Sie den Motor ab.
• Fixieren Sie die Maschine mit Seilen so, dass der Griff nicht über die Ladeplattform ragt.
• Wenn Sie beim Be- oder Entladen der Maschine eine Rampe verwenden, achten Sie darauf, dass diese eine ausreichende Tragkraft, Breite und Länge aufweist und verwenden Sie Ladeschlitten und Haken.
• Heben Sie die Maschine nicht alleine hoch. Das Heben der Maschine sollte stets durch zwei Personen erfolgen.
• Tragen Sie dabei rutschfeste Handschuhe.
• Vermeiden Sie während der Fahrt jähes Anfahren, jähes Beschleunigen und jähes Bremsen.

3.6.6 Motor

• Für Informationen über den Motor lesen Sie bitte die separaten Bedienungsanleitung des Motors.
• Stellen Sie den Motor ab, indem Sie den Gashebel auf die Position "|N" stellen. Der Motor wird nicht abgestellt, wenn der Gashebel sich in Position "☐" befindet.

3.6.7 Sonstiges

WARNUNG

• Halten Sie die Maschine von Kindern fern.
• Verändern Sie diesen Rasenmäher nicht.
• Ändern Sie nicht die Motordrehzahleinstellung.
• Verwenden Sie diese Maschine für keine anderen Zwecke als zum Rasenmähen.

- Entfernen Sie, um Feuergefahr zu vermeiden, angesammelte entflammbare Rückstände wie Gras vom Motor, da dieser heiß wird.

- Stellen Sie die Schnitthöhe nur mit abgestelltem Motor ein.

- Stellen Sie die Maschine ebenem Untergrund ab, wenn Sie sie unbeaufsichtigt lassen oder Servicearbeiten daran durchführen.

4. BEZEICHNUNGEN UND FUNKTIONEN DER TEILE

4.1 Verwendungszweck

Dieser Rasenmäher ist für das Mähen von Rasen oder Unkraut ausgelegt und gebaut.

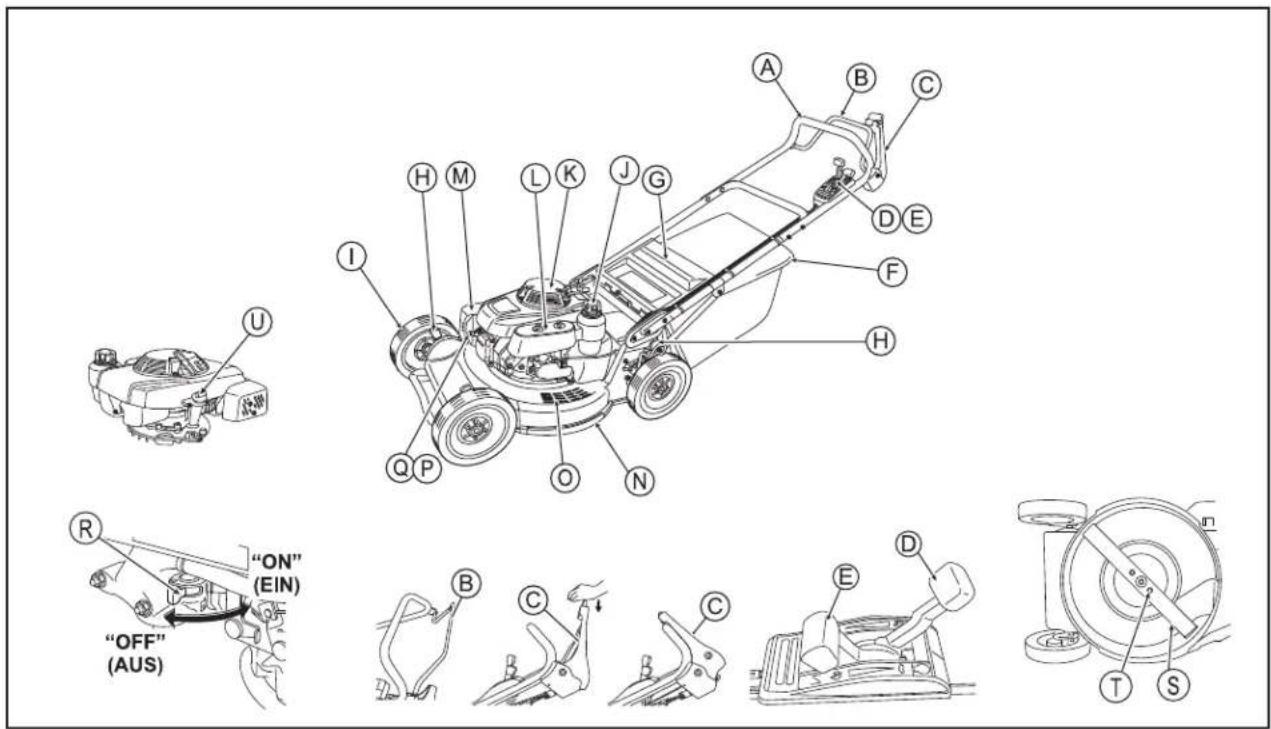

4.2 Bezeichnungen und Funktionen der Teile

HINWEIS Die Abbildungen können von der tatsächlichen Maschine abweichen, die Sie gekauft haben.

Nein.	Bezeichnung	Beschreibung
A	Griff	Halten Sie diesen Griff, wenn Sie den Rasenmäher verwenden.
B	Kupplungshebel	Steuert das Vorwärtsfahren und Anhalten.Nach vorne gedrückt: Beginnt sich vorwärts zu bewegen.Gelöst: Stoppt die Bewegung vorwärts.
C	Klingenhebel	Steuert das Drehen und Anhalten der Klinge.Mit gedrücktem Knopf nach vorne gedrückt: Klinge dreht sich.(Wird der Hebel ohne gedrückten Knopf nach vorne gedrückt, dreht die Klinge sich nicht.)Gelöst: Klingenrotation wird angehalten.
D	Ganghebel	Regelt die Mähgeschwindigkeit.
E	Gashebel	Regelt die Motordrehzahl.(Position) (Bedeutung) (Verwendung)" |N" Choke Motorstart" " " Schnell Mahen"" " Langsam Leerlauf" "Stop Motorstop
F	Grasauffangbehälter	Sammelt das gemähte Gras.
G	Abdeckung
H	Einstellhebel	Anpassen der Schnitthöhe. (An jedem Rad montiert.)
I	Rad
J	Kraftstofftankeinfüllstutzen	Nachfüllen von Benzin.
K	Seilzugstarter	Ziehen Sie am Griff, um den Motor zu starten.
L	Luftfilter
M	Auspuff
N	Gehäuse
O	Auftritt	Stützen Sie sich hier mit dem Fuß ab, wenn Sie den Motor starten.
P	Zündkerze
Q	Zündkerzenkappe
R	Kraftstoffhahn	Versorgt den Motor mit Kraftstoff. "ON" (EIN): Kraftstoffzufuhr ein "OFF" (AUS): Kraftstoffzufuhr aus
S	Klinge
T	Klingenbefestigungsschraube	Befestigung der Klinge an der Maschine.
U	Öltankverschluss	Verschluss des Öleinfüllstutzens mit Ölstandanzeiger.

5. TECHNISCHE DATEN

5.1 Technische Daten 548 K

Modell		548 K
Außenabmessungen L x B x H	mm	1 710 x 515 x 1 120
Trockengewicht	kg	51
Schnittbreite	cm	48
Schnitthöhe	mm	15 / 26 / 37 / 47 / 57 / 67 / 77
Raddurchmesser	mm	203 : 8" Aluminiumräder
Fassungsvermögen Grasauffangbehälter	cm^3	70 000
Gemessenes schalldruckpegel bei der Bedienungspersonal Position (in Übereinstimmung mit harmonisierte Norm ISO 5395-1: 2013, Annex F)	dB[A]	83
Messunsicherheit	dB[A]	1
Gemessener Schalleistungspegel (in Übereinstimmung mit Direktiven 2000/14/EC(Annex VI), 2005/88/EC)	dB[A]	95
Messunsicherheit	dB[A]	1
Garantierter Schalleistungspegel (in Übereinstimmung mit Direktiven 2000/14/EC(Annex VI), 2005/88/EC)	dB[A]	96
Gemessenes Vibrationsniveau (in Übereinstimmung mit abgestimmtem Standard ISO 5395-1: 2013, Annex G)	m/s^2	4,0
Messunsicherheit	m/s^2	2,0
Motor		HONDA GXV160
Motortyp		Luftgekühler Einzylinder-Viertaktmotor mit obenliegender Nockenwelle, Benzinmotor
Hubraum (Bohrung x Hub)	cm^3	163 (68 mm x 45 mm)
Betriebsdrehzahl	U/min	2 700
Leerlaufdrehzahl	U/min	1 500 ~ 2 000
Nominelle Macht	kW	2,7 (2 700 U/min)
Maximales Drehmoment	Nm	9,6 (2 500 U/min)
Kraftstoff		Unverbleites Benzin für Automobile
Kraftstofftankinhalt	cm^3	1 800
Empfehlen Motoröl		SAE 10W-30
Motoröltankinhalt	cm^3	650
Entzündensystem		Transistor-Magnetzündung
Zündkerze		NGK: BPR 5 ES / DENSO: W 16 EPR-U
Startverfahren		Seilzug
Übermittlung		2-Schritte-Schalthebel mechanische Übermittlung
Anzahl von Geschwindigkeiten		2
Zeitige Geschwindigkeit	m/s	0,7 (1: Langsam) / 1,0 (2: Schnel)
Empfehlen Ausrüstungsöl		ISO VG 220 (SAE 90)
Ausrüstung ölt Kapazität	cm^3	150

Die obigen Angaben können sich aufgrund von Produkt-verbesserungen unangekündigt ändern.

5.2 Technische Daten 553 K

Modell		553 K
Außenabmessungen L x B x H	mm	1 830 x 580 x 1 270
Trockengewicht	kg	62
Schnittbreite	cm	53
Schnitthöhe	mm	22 / 32 / 42 / 52 / 62 / 72 / 82
Raddurchmesser	mm	244: 9,6" Aluminiumräder
Fassungsvermögen Grasauffangbehälter	cm^3	75 000
Gemessenes schalldruckpegel bei der Bedienungspersonal Position (in Übereinstimmung mit harmonisierte Norm ISO 5395-1: 2013, Annex F) Messunsicherheit	dB[A]	83
	dB[A]	1
Gemessener Schalleistungspegel (in Übereinstimmung mit Direktiven 2000/14/EC(Annex VI), 2005/88/EC) Messunsicherheit	dB[A]	97
	dB[A]	1
Garantierter Schalleistungspegel (in Übereinstimmung mit Direktiven 2000/14/EC(Annex VI), 2005/88/EC)	dB[A]	98
Gemessenes Vibrationsniveau (in Übereinstimmung mit abgestimmtem Standard ISO 5395-1: 2013, Annex G) Messunsicherheit	m/s^2	3,5
	m/s^2	1,8
Motor		HONDA GXV160
Motortyp		Luftgekühler Einzylinder-Viertaktmotor mit obenliegender Nockenwelle, Benzinmotor
Hubraum (Bohrung x Hub)	cm^3	163 (68 mm x 45 mm)
Betriebsdrehzahl	U/min	2 800
Leerlaufdrehzahl	U/min	1 500 ~ 2 000
Nominelle Macht	kW	2,8 (2 800 U/min)
Maximales Drehmoment	Nm	9,6 (2 500 U/min)
Kraftstoff		Unverbleites Benzin für Automobile
Kraftstofftankinhalt	cm^3	1 800
Empfehlen Motoröl		SAE 10W-30
Motoröltankinhalt	cm^3	650
Entzündensystem		Transistor-Magnetzündung
Zündkerze		NGK: BPR 5 ES / DENSO: W 16 EPR-U
Startverfahren		Seilzug
Übermittlung		2-Schritte-Schalthebel mechanische Übermittlung
Anzahl von Geschwindigkeiten		2
Zeitige Geschwindigkeit	m/s	0,9 (1: Langsam) / 1,3 (2: Schnel)
Empfehlen Ausrüstungsöl		ISO VG 220 (SAE 90)
Ausrüstung ölt Kapazität	cm^3	150

Die obigen Angaben können sich aufgrund von Produkt-verbesserungen unangekündigt ändern.

6. VERPACKUNGSINHALT

6.1 Verpackungsinhalt 548 K

Die Maschine	Unterer Griff	Rahmen C.P.	Grasauffangbehälter C.P.	Schraube und mutter	Bedienungsanleitung
					X2 X4 X3
Seilzugstarter					Bedienungsanleitung (Motor)

6.2 Verpackungsinhalt 553 K

Die Maschine

Unterer Griff

Rahmen C.P.

Grasauffangbehälter C.P.

Schraube und mutter

Bedienungsanleitung

Seilzugstarter

Rad

Bedienungsanleitung (Motor)

7. ZUSAMMENBAU

a) Versammlungsanweisungen, anfängliche Änderungen und Schecks. Beziehe dich bitte dazu, folgt.

3.6.4 Inspektion und Wartung
7. ZUSAMMENBAU
9. INSPEKTION UND WARTUNG

b) Transport, Behandlung und Lagerung des Rasenmähers. Beziehe dich bitte dazu, folgt.

3.6.5 Transport mit einem Fahrzeug
9. INSPEKTION UND WARTUNG
10. TRANSPORT
11. LANGZEITLAGERUNG

c) Vorbereitung des Rasenmähers. Beziehe dich bitte dazu, folgt.

1. BETRIEB
2. INSPEKTION UND WARTUNG

d) Informationen hinsichtlich des Rasenmähers. Beziehe dich bitte dazu, folgt.

1. SICHERHEITSHINWEISE
2. BEZEICHNUNGEN UND FUNKTIONEN DER TEILE

e) Die Verwendung des Rasenmähers. Beziehe dich bitte dazu, folgt.

1. SICHERHEITSHINWEISE
2. BETRIEB
3. INSPEKTION UND WARTUNG

f) Aufrechterhaltung des Rasenmähers. Beziehe dich bitte dazu, folgt.

1. SICHERHEITSHINWEISE
2. BETRIEB
3. INSPEKTION UND WARTUNG

7.1 Zusammenbau der Vorderräder

1. Führen Sie den Ring durch die Einstellwelle.
2. Installieren Sie das Rad und ziehen Sie es mit einer Unterlegscheibe und einer Schraube fest.

Ring
※ [Drehmoment: 13\~17 N·m]
Unterlegscheibe
Schraube

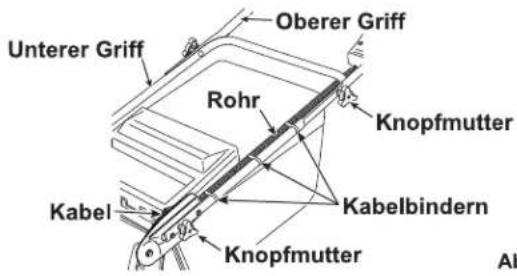

7.2 Zusammenbau und Höhenanpassung des Griffs 548 K

Der Griff kann innerhalb des Einstellbereichs stufenlos justiert werden.

Abb. 1

1. Installieren Sie den unteren Griff (mit 2 knopfmuttern) an der Maschine. (Siehe Abb. 1 und 2)
2. Bringen Sie den oberen Griff am unteren Griff an und befestigen Sie ihn mit Schrauben und Knopfmuttern.

Griffhöheneinstellschraube

HINWEIS

Befestigen Sie Kabel etc. mit Kabelbindern so am Griff,

- dass Sie das Öffnen/Schließen der Abdeckung oder den Betrieb der Maschine nicht behindern.

7.3 Zusammenbau und Höhenanpassung des Griffs 553 K

Der Griff kann innerhalb des Einstellbereichs stufenlos justiert werden.

Abb. 1

1. Installieren Sie den unteren Griff (mit 4 Nylonmuttern) an der Maschine. (Siehe Abb. 1, 2 und 3)
2. Bringen Sie den oberen Griff am unteren Griff an und befestigen Sie ihn mit Schrauben und Hutmuttern.
3. Entfernen Sie die Gehäuseschrauben und bringen Sie die Griffstützleiste vorübergehend lose an. (Siehe Abb. 4)
4. Montieren Sie das Fixierband am unteren Griff.
5. Bringen Sie die Griffstützleiste am Fixierband an und befestigen Sie sie mit Schrauben und Hutmuttern.
6. Ziehen Sie die Schrauben am Gehäuse fest.

Griffhöheneinstellschraube

Gehäuseschraube Abb. 4

HINWEIS

• Befestigen Sie Kabel etc. mit Kabelbindern so am Griff, dass Sie das Öffnen/Schließen der Abdeckung oder den Betrieb der Maschine nicht behindern.
• Wenn Sie die Griffhöhe einstellen, lösen Sie zunächst die Schraube der Griffstützleiste, bevor Sie die Griffhöheneinstellschraube lösen.

7.4 Anbringen und Lösen des Grasauffangbehälters

! ACHTUNG

Vergewissern Sie sich, dass der Motor abgestellt ist. Öffnen oder schließen Sie die Abdeckung (G) langsam. Fahren Sie nicht mit den Fingern unter die Abdeckung.

(Siehe Abb. 5, 6 und 7)

7.4.1 Zusammenbau

1. Heben Sie die Abdeckung (G) an und befestigen Sie den Haken (W) am Gehäuse.
2. Vergewissern Sie sich, dass der Grasauffangbehälter (F) an der angegebenen Position angebracht ist.

Abb. 5

7.4.2 Entfernen

1. Heben Sie die Abdeckung (G) an und entfernen Sie den Haken (W) vom Gehäuse.
2. Schließen Sie behutsam die Abdeckung (G).

• Ist der Grasauffangbehälter zu voll oder verstopft, verringert sich die Sammelleistung.
• Feuchtes Grasauffangbehälter verstärkt den Verstopfungseffekt.

Abb. 7

8. BETRIEB

8.1 Vorbereitung und Inspektion vor dem Betrieb

Stellen Sie den Rasenmäher auf ebenen Untergrund.

DE

WARNUNG

Vergewissern Sie sich vor der Inspektion, dass der Motor abgestellt und die Zündkerzenkappe entfernt sind.

8.1.1 Prüfen des Motorölstands

1. Nehmen Sie den Öltankverschluss (U) ab, ziehen Sie den Ölstandanzeiger heraus und führen Sie ihn anschließend ein, ohne ihn zu verschrauben. (Siehe Abb. 8)
2. Nehmen Sie den Öltankverschluss (U) ab und vergewissem Sie sich, dass der Ölstand zwischen den Höchst- und Mindeststandmarkierungen des Ölstandanzeigers liegt.
3. Füllen Sie Öl nach, wenn der Ölstand sich nahe der Untergrenze befindet.
4. Verschließen Sie den Öltankverschluss (U) nach der Überprüfung ordentlich.

8.1.2 Empfohlene Motoröle

Für Rasenmäher mit HONDA-Motor:

Verwenden Sie API-Motoröl Klasse SJ oder höher.

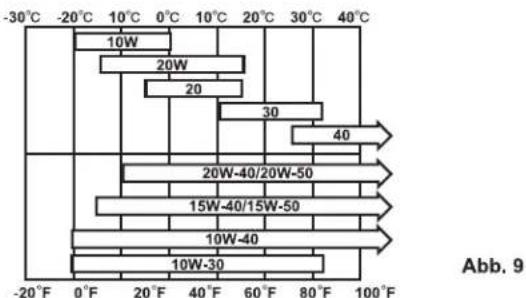

SAE 10W-30 wird allgemein für den gesamten Temperaturbereich empfohlen. Wählen Sie das für die Temperaturen, unter denen die Maschine betrieben wird, geeignete Motoröl, indem Sie in Abb 9 nachlesen. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung des Motors.

Vor dem Versand aus unserem Werk wird kein Motoröl eingefüllt. Füllen Sie unbedingt Motoröl ein, bevor Sie die Maschine erstmals in Betrieb nehmen.

8.1.3 Betanken

(siehe Abschnitt 3.5 für Vorsichtsmaßnahmen beim Betanken.)

1. Öffnen Sie den Kraftstofftankdeckel (J) und füllen Sie Benzin ein. Wischen Sie etwaig verschüttetes Benzin umgehend mit einem Lappen auf. (Siehe Abb. 10)
2. Schließen Sie den Kraftstofftankdeckel (J) nach dem Betanken ordentlich.

8.1.4 Überprüfen des Grasauffangbehälters

Vergewissern Sie sich, dass der Grasauffangbehälter keine Löcher und Beschädigungen aufweist. Ist dies der Fall, ersetzen Sie ihn durch einen von uns angegebenen.

8.1.5 Überprüfen aller Teile

1. Vergewissern Sie sich, dass sämtliche Schrauben und Muttern ordnungsgemäß angezogen sind.
2. Vergewissem Sie sich, dass sämtliche Abdeckungen und Schutzvorrichtungen ordnungsgemäß montiert sind. Entfernen Sie die Abdeckung der Antriebswelle mit einem Werkzeug.

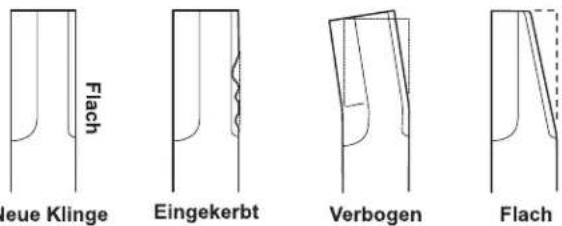

3. Siehe Abschnitt 9.7 für die Inspektion der Klinge.

8.2 Starten und Abstellen des Motors

8.2.1 Starten

1. Installieren Sie die Zündkerzenkappe (Q). (Siehe Abb. 13)
2. Stellen Sie den Kraftstoffhahn (R) auf "ON" (EIN). (Siehe Abb. 11)
3. Stellen Sie den Gashebel (E) auf Choke "| |". (Siehe Abb. 12) (Wenn der Motor warm ist, kann er auch gestartet werden, indem Sie den Hebel auf "◀" stellen.)
4. Um den Motor zu starten, stellen Sie einen Fuß auf den Auftritt am Gehäuse, ziehen Sie leicht am Startergriff (V) und halten Sie kurz an einer Position inne, von der aus Sie kräftig am Griff ziehen können. Ziehen Sie anschließend von dieser Position aus kräftig am Griff. Lassen Sie den Startergriff (V) danach langsam los. (Siehe Abb. 13)

ACHTUNG

• Vergewissern Sie sich, dass niemand hinter Ihnen steht, wenn Sie am Startergriff (V) ziehen.
• Umfassen Sie den Startergriff (V) mit festem Griff, wenn Sie daran ziehen.

• Lassen Sie den Startergriff (V) langsam zurück in die Ausgangsposition.

• Lassen Sie den Motor etwas warmlaufen, bevor Sie die Maschine verwenden. Nach dem Warmlaufen des Motors können Sie mit dem Mähen beginnen, indem Sie den Gashebel (E) auf " 🔍 " stellen. (Siehe Abb. 14)

HINWEIS

Der Motor stirbt ab, wenn der Klingenhebel betätigt wird, während der Gashebel (E) auf "→" steht.

8.2.2 Abstellen

1. Lösen Sie den Klingenhebel und den Kupplungshebel.
2. Stellen Sie den Gashebel (E) auf "STOP". (Siehe Abb. 15)
3. Stellen Sie den Kraftstoffhahn (R) auf "OFF" (AUS). (Siehe Abb. 16)

• Stellen Sie den Motor nicht ab, wenn der Gashebel (E) auf "|N|" gestellt ist. Dadurch wird das neuerliche Starten des Motors schwieriger. Lässt der Motor sich nicht abstellen, wenn der Gashebel (E) auf "STOP" gestellt ist, stellen Sie den Gashebel bitte auf "|N|".
• Der Motor stirbt ab, wenn der Klingenhebel betätigt wird, während der Gashebel (E) auf " 🔍" steht.

8.3 Betrieb (Mähen)

Führen Sie Mäharbeiten ordnungsgemäß und sicher durch, indem Sie die Anweisungen in diesem Handbuch beachten.

Verwenden Sie das Gerät bei einer Außentemperatur zwischen 5 und 40 Grad Celsius.

Wird dieses Gerät nicht innerhalb dieses Temperaturbereichs verwendet, kann dies zu Fehlfunktionen, Pannen oder Unfällen führen.

WARNUNG

Vergewissern Sie sich vor der Arbeit, dass Sie den Inhalt der Sicherheitshinweise einschließlich jener in Abschnitt 3 vollständig verstanden haben.

ACHTUNG

Lassen Sie beim Betätigen jedes Hebels Vorsicht walten.

1. Führen Sie vor der Inbetriebnahme die Inspektion durch. (Siehe Abschnitt 8.1)
2. Stellen Sie den Gashebel (E) auf "", um mit dem Mähen zu beginnen. (Siehe Abb. 17)
3. Drücken Sie den Klingenhebel (C) nach vorne und drücken Sie gleichzeitig dessen gelben Knopf. Die Klinge beginnt, sich zu drehen. (Siehe Abb. 18)
4. Drücken Sie den Kupplungshebel (B) nach vorne, um mit dem Mähen zu beginnen. (Siehe Abb. 19)
5. Passen Sie die Mähgeschwindigkeit mithilfe des Ganghebels (D) an. (Siehe Abb. 20)

Drücken Sie jeden Hebel nach unten, bis er den Griff berührt. Das Fortsetzen der Arbeit ohne vollständig nach unten gedrückte Hebel führt zu einer Störung der Maschine.

HINWEIS

Passen Sie die Mähgeschwindigkeit an den Zustand des Mähgeländes und Rasens oder Unkrauts an.

Aus Sicherheitsgründen dreht die Klinge sich nicht, wenn der Klingenhebel (C) ohne gedrückten Knopf betätigt wird.

1. Um die Mährarbeit zwischendurch zu unterbrechen oder zu beenden, stellen Sie den Kupplungshebel (B) und Klingenhebel (C) zurück und anschließend den Gashebel (E) auf "STOP", um den Motor abzustellen. (Siehe Abb. 21)

8.4 Anpassen der Schnitthöhe

Passen Sie die Schnitthöhe mithilfe der Schnitthöheneinstellhebel an den Rädern an.

ACHTUNG

Achten Sie beim Anpassen der Schnitthöheneinstellhebel an den Vorderrädern darauf, nicht den Auspuff oder den Motor zu berühren.

1. Stellen Sie den Motor ab.
2. Drücken Sie den Schnitthöheneinstellhebel (H) in Richtung Rad und lösen Sie ihn von den Rasten (Ausnehmungen) (Z). (Siehe Abb. 22 und 23)
3. Führen Sie den Schnitthöheneinstellhebel (H), nach wie vor seitwärts gedrückt, in die Raste (Z) für die gewünschte Schnitthöhe ein.
4. Führen Sie alle Schnitthöheneinstellhebels (H) in die Rasten (Z) derselben Höhe ein.

8.5 Drehmomenteinstellung 553 K

Begrenzungspunkt

Abb. 25

Lockern

Drehmomentschlüssel Drehrichtung

Abb. 28

Achtung!

Versichern Sie sich, den Drehmomentschlüssel im Uhrzeigersinn zu drehen. Der Schaft/Die Welle lockert sich wenn gegen den Uhrzeigersinn gedreht wird.

1. (Siehe Abb. 24)

Klipsen und fixieren sie den Drehmomentbegrenzer am Schraubstock im FIG. Punkt.

1. (Siehe Abb. 25)

Lösen Sie die Schraube/Mutter gegen den Uhrzeigersinn

[Sechskantposition 24 mm]

1. (Siehe Abb. 26)

Setzen Sie den Drehmomentschlüssel auf die Welle [Position: 10 mm]

1. (Siehe Abb. 27)

Wenn der Drehmomentschlüssel um 360 Grad gedreht wird stellen sie das Drehmoment mit dem Bolzen/Dorn so ein, dass es in dem Bereich: Unteres Limit 15Nm bis Oberes Limit 20 Nm [Position 19mm] Erhöhung des Drehmoments: im Uhrzeigersinn Senkung des Drehmoments: GEGEN den Uhrzeigersinn

1. (Siehe Abb. 28)

Fixieren Sie den Bolzen/Dorn mit Werkzeug, damit er sich nicht bewegt und ziehen Sie die Mutter im Uhrzeigersinn an.

Achtung!

Wenn das Drehmoment über dem oberen Limit von 20 Nm ist, verliert der Drehmomentbegrenzer seine Funktion. Wenn das Drehmoment nicht im Bereich 15Nm bis 20 Nm eingestellt werden kann muss das Teil (Bolzen/Drehmomenteinstellung) erneuert werden.

8.6 Justieren der Verkabelung

HINWEIS

Eine schlechte Justierung der Verkabelung führt zu einer Verringerung der Leistung oder einer Störung der Maschine.

8.6.1 Gashebel (Siehe Abb. 29 und 30)

Justieren Sie den Gashebel (E) so, dass der Choke funktioniert, wenn der Gashebel auf "| " gestellt ist.

1. Vergewissern Sie sich, dass das Justierloch an der Motorsteuerkonsole dem Gashebel (E) entspricht, wenn der Hebel auf die Position "☐" für hohe Geschwindigkeit gestellt ist.
2. Ist eine Justierung erforderlich, nehmen Sie diese vor, indem Sie die Justiervorrichtung (g) drehen und die Stellmutter (h) der Gasverkabelung (b) lösen.
3. Stellen Sie die Justiervorrichtung auf die optimale Position ein und ziehen Sie die Stellmutter (h) fest.
4. Starten Sie den Motor und vergewissern Sie sich, dass der Motor vollständig anhält, wenn der Gashebel (E) auf "STOP" gestellt wird.

8.6.2 Klingenhebel (Siehe Abb. 29 und 31)

Nehmen Sie die Justierung so vor, dass die Klinge sich zu drehen beginnt, wenn der Abstand zwischen dem Klingenhebel (C) und dem Griff 50 - 75 mm beträgt und der gelbe Knopf, wie in Abb. 31 dargestellt, gedrückt ist.

Abb. 31

1. Ist ein eine Justierung erforderlich, nehmen Sie diese vor, indem Sie die Justiervorrichtung (e) drehen und Stellmutter (f) der Klingenverkabelung (a) lösen.
2. Stellen Sie die Justiervorrichtung auf die optimale Position ein und ziehen Sie die Stellmutter (f) fest.
3. Vergewissern Sie sich, dass die Klinge vollständig anhält, wenn der Klingenhebel (C) gelöst wird.

8.6.3 Kupplungshebel (Siehe Abb. 29 und 32)

Nehmen Sie die Einstellung so vor, dass die Maschine läuft (die Kupplung einrastet), wenn der Abstand zwischen dem Kupplungshebel (B) und dem Griff, wie in Abb. 32 dargestellt, 75 - 100 mm beträgt.

Abb. 32

1. Ist eine Justierung erforderlich, nehmen Sie diese vor, indem Sie die Justiervorrichtung (k) drehen und die Stellmutter (l) der Kupplungsverkabelung (c) lösen.
2. Stellen Sie die Justiervorrichtung auf die optimale Position ein und ziehen Sie die Stellmutter (I) fest.
3. Vergewissern Sie sich, dass die Maschine rückwärts gezogen werden kann, wenn der Kupplungshebel (B) gelöst ist.

8.6.4 Ganghebel (Siehe Abb. 29 und 33)

Justieren sie das Spiel des Ganghebels (D), wie in Abb. 33 dargestellt, auf 1 - 3 mm.

1. Ist ein eine Justierung erforderlich, nehmen Sie diese vor, indem Sie die Justiervorrichtung (i) drehen und die Stellmutter (j) der Ganghebelverkabelung (d) lösen.
2. Stellen Sie die Justiervorrichtung auf die optimale Position ein und ziehen Sie die Stellmutter (j) fest.
3. Starten Sie den Motor und vergewissern Sie sich, dass die Mähgeschwindigkeit sich ändert, wenn der Ganghebel (D) betätigt wird.

Abb. 33

HINWEIS

Wenden Sie sich an Ihren Händler, wenn die Maschine auch nach der Justierung gemäß der obigen Anleitung nicht ordnungsgemäß funktioniert.

9. INSPEKTION UND WARTUNG

HINWEIS

Für Informationen über die Wartung des Motors lesen Sie bitte die Betriebsanleitung des Motors.

9.1 Reinigung

• Halten Sie die Maschine und die Sicherheitsaufkleber frei von Verschmutzungen.
• Spritzen Sie die Maschine nicht direkt mit einem Schlauch oder dergleichen ab, da dies zu einer Störung der Maschine führen kann.
• Wischen Sie die Maschine nach der Reinigung mit einem Lappen trocken und polieren Sie anschließend die Metallflächen mit einem in Öl getränkten Lappen.
• Reinigen Sie den Grasauffangbehälter, indem Sie Ihn mit einem Schlauch abspritzen. Verwenden Sie ihn erst wieder, wenn er trocken ist.

9.2 Prüfliste

Betriebsstunden		Jedes Mal	Stunden
			25	50	100
Motoröl (8.1.1, 9.4)	Prüfen	○
	Tauschen			○*
Luftfilter (9.5)	Reinigung		○
Lose Schraube (9.8)	Prüfen	○
Kraftstoff (8.1.3)	Betanken	○
Zündkerze (9.6)	Reinigung				○
	Justieren				○
Klinge (9.7)	Prüfen	○
Klingenbefestigungsschrauben (9.7.1)	Prüfen	○
Grasauffangbehälter (8.1.4)	Prüfen	○
	Reinigung	○
Gasverkabelung	Justieren				○
Klingenverkabelung	Justieren			○
	Prüfen			○
Kupplungsverkabelung	Justieren			○
Ganghebelverkabelung	Justieren			○
Ventilabstand	Justieren				○**
Brennkammer	Reinigung				○**
Kraftstofftank	Reinigung				○**
Schmutzfänger	Reinigung				○**
Kraftstoffleitung	Prüfen				○
Getriebe	Reinigung	○***

* Wechseln Sie das Öl nach den ersten 25 Betriebsstunden nach dem Kauf Wechseln Sie das Öl danach je nach Verschmutzungsgrad alle 50 Betriebsstunden.
** Für diese Prüfpunkte sind Wartungsanweisungen zu beachten und spezielle Werkzeuge erforderlich. Setzen Sie sich daher mit einem Händler in Ihrer Nähe in Verbindung.
*** Jedes Mal. Bitte reinigen Sie das Getriebe und die umliegenden Bereiche gründlich und prüfen Sie anschließend auf Öllecks oder andere Probleme.

Die Zahlen in ( ) verweisen auf die entsprechenden Abschnitte in diesem Handbuch.

9.3 Schmierung der Teile

Schmieren Sie regelmäßig sämtliche Lager mit einem Öl, um den reibungslosen Betrieb der Teile zu gewährleisten.

9.4 Wechseln des Motoröls

HINWEIS

Leeren Sie zunächst den Benzintank, bevor Sie den Motor neigen, um das Öl abzulassen. Beachten Sie bei der Entsorgung des abgelassenen Motoröls die Vorschriften Ihres Landes.

ACHTUNG

Achten Sie darauf, sich nicht zu verbrennen, da der Motor und der Auspuff unmittelbar nach dem Abstellen des Motors sehr heiß sind.

1. Nehmen Sie den Öltankverschluss ab. (Siehe Abschnitt 8.1.1)
2. Lassen Sie das Motoröl durch den Auslassstutzen abrinnen. (Siehe Abb. 34)
3. Füllen Sie nach dem Ablassen frisches Motoröl ein.

9.5 Luftfilter (Siehe Abb. 35)

1. Entfernen Sie die Befestigungsschrauben (a) und öffnen Sie die Abdeckung (b).
2. Reinigen Sie das Element (c), falls es stark verschmutzt ist.
3. Bringen Sie das Element (c) wieder an seiner ursprünglichen Position an, schließen Sie die Abdeckung (b) und sichern Sie sie mit den Befestigungsschrauben (a).

1. Entfernen Sie die Zündkerzenkappe (Q). (Siehe Abb. 36)
2. Entfernen Sie die Zündkerze (P) mit dem mitgelieferten Kerzenschlüssel. (Siehe Abb. 37)
3. Tauschen Sie die Zündkerze (P), falls Sie stark verrußt oder die Isolierung gerissen bzw. beschädigt ist.
4. Reinigen Sie die Elektrode von Ruß und stellen Sie den Elektrodenabstand auf 0,7 mm ein. (Siehe Abb. 38)
5. Installieren Sie die Zündkerze (P) und Zündkerzenkappe (Q).

Kerzenschlüssel

9.7 Klinge

HINWEIS

Kippen Sie die Maschine mit der Vergaserseite des Motors nach oben.

9.7.1 Prüfen der Klingenbefestigungsschrauben

WARNUNG

Stellen Sie den Motor ab und entfernen Sie die Zündkerzenkappe, wenn Sie die Klinge überprüfen.

ACHTUNG

Tragen Sie dicke Handschuhe, wenn Sie die Klinge prüfen, anbringen oder ausbauen.

Abb. 39

1. Vergewissem Sie sich, dass die Klinge (S) keine Kerben, Verbiegungen und keinen Verschleiß aufweist. (Siehe Abb. 39)
2. Wenn die Klinge (S) oder die Klingenbefestigungsschrauben (T) "verschlissen", "gebrochen" oder "deformiert" sind, ersetzen Sie sich durch neue, von uns angegebene Teile.
3. Vergewissern Sie sich, dass die Klingenbefestigungsschrauben (T) mit dem angegebenen Drehmoment angezogen sind. (Siehe Abb. 40)

(Anzugsdrehmoment der Klingenbefestigungsschrauben (T): 29-39 Nm)

9.7.2 Anbringen / Ausbauen der Klinge

Ausbauen

1. Lösen Sie die Klingenbefestigungsschrauben (T) und entfernen Sie die Klinge.

Anbringen

1. Beseitigen Sie Rückstände, Gras und Verschmutzungen rings um die Klingenbefestigungshalterung.
2. Ziehen Sie die Klingenbefestigungsschrauben (T) von Hand ordentlich an.
3. Bauen Sie die Klinge ordnungsgemäß ein.
4. Vergewissern Sie sich, dass die Klingenbefestigungsschrauben (T) mit dem angegebenen Drehmoment angezogen sind. (Siehe Abb. 40)

(Anzugsdrehmoment der Klingenbefestigungsschrauben (T): 29-39 Nm)

HINWEIS

Es ist erforderlich, die Ausgewogenheit der Klinge zu überprüfen. Führen Sie einen Schraubenzieher in das mittlere Loch der Klinge ein und schleifen Sie ihn so, dass die Klinge waagrecht wird. Prüfen Sie dabei die Ausgewogenheit.

9.8 Inspektion der Teile

Vergewissern Sie sich, dass sämtliche Schrauben und Muttern ordnungsgemäß angezogen sind.

10. TRANSPORT

WARNUNG

Stellen Sie den Motor ab und entfernen Sie die Zündkerzenkappe. Lagern oder transportieren Sie diese Maschine nie in geneigter Stellung.

1. Schließen Sie den Kraftstoffhahn. (Siehe Abschnitt 8.2.2)
2. Demontieren Sie je nach Lage den Griff. Bringen Sie die Schrauben vorübergehend an ihren ursprünglichen Positionen an, wenn Sie den Griff demontieren.

11. LANGZEITLAGERUNG

11.1 Lagerung

Befolgen Sie die nachstehenden Anweisungen, wenn der Motor der Maschine mehr als 30 Tage lang nicht gestartet wird.

WARNING

Stellen Sie den Motor ab und entfernen Sie die Zündkerzenkappe, bevor Sie mit der Arbeit beginnen.

1. Lassen Sie jegliches Benzin aus dem Kraftstofftank und dem Vergaser ab. (Siehe Abb. 41)
2. Schließen Sie den Kraftstoffhahn. (Siehe Abschnitt 8.2.2)

3. Reinigen Sie den Luftfilter. (Siehe Abschnitt 9.5)

4. Wechseln Sie das Motoröl und lassen Sie die Maschine 5 Minuten lang im Leerlauf laufen. (Siehe Abschnitt 9.4)

HINWEIS

• Einzelheiten entnehmen Sie bitte der Bedienungsanleitung des Motors.
• Indem Sie das Restbenzin im Vergaser ablassen, können vorhersehbare Probleme wie Schwierigkeiten beim Starten des Motors vermieden werden.
• Reinigen Sie die Klinge und ihre Teile und prüfen Sie deren festen Sitz.
• Wischen Sie die Metallteile mit einem in Öl getränkten Lappen ab.
• Entfernen Sie die Zündkerze und spritzen Sie Motoröl (5 – 10 cm³) in den Zylinder.
• Installieren Sie die Zündkerze, nachdem Sie sie gereinigt haben. (Siehe Abschnitt 9.6)
• Ziehen Sie ein paar Mal den Seilzugstarter und ziehen Sie ihn anschließend langsam in eine Position, von der aus Sie ihn kräftig ziehen können.
• Reinigen Sie den Grasauffangbehälter.
• Stellen Sie die Maschine nach der Verwendung abgedeckt an einem trockenen, staubfreien und ebenen Ort zur Lagerung ab.

HINWEIS

Reparieren oder tauschen Sie gegebenenfalls defekte Teile. Verwenden Sie nur angegebene Ersatzteile.

12. ENTSORGUNG

• Entsorgen Sie altes Motoröl, Benzin oder den Rasenmäher selbst gemäß den einschlägigen Vorschriften Ihres Landes, den einschlägigen Vorschriften Ihrer Region oder wenden Sie sich diesbezüglich an Ihren Händler.
• Befolgen Sie diese Entsorgungsvorschriften unbedingt, da andernfalls eine Boden- und/oder Wasserverschmutzung auftreten kann.
• Entsorgen Sie Lappen, die Sie zum Aufwischen von Benzin oder Öl verwendet haben, getrennt vom Hausmüll.

13. PROBLEMBEHEBUNG

Wenden Sie sich an Ihren Händler, wenn Sie den Normalzustand der Maschine nicht wiederherstellen können. Zerlegen Sie die Maschine nicht unnötigerweise.

HINWEIS

Bitte lesen Sie die separaten Bedienungsanleitung des Motors für Hinweise zur Problembehebung des Motors und wenden Sie sich an Ihren Händler, wenn Sie den Normalzustand der Maschine nicht wiederherstellen können.

Symptom	Mögliche Ursache	Referenzseite
Motor startet nicht.	Es ist kein Kraftstoff vorhanden.	8.1.3
	Der Motorölstand ist zu gering.	8.1.1
	Gashebel ist auf "STOP" gestellt.	8.2.1
	Zündkerzenkappe ist abgenommen.	8.2.1
	Es wird zu viel Benzin in den Zylinder gesaugt.
	Luftfilter ist verschmutzt.	9.5
Motor lässt sich nur schwer starten.Motorleistung ist verringert.	Luftfilter ist verschmutzt.	9.5
	Vergaser ist verstopft.
	Wasser ist in den Kraftstofftank oder Vergaser gelangt.
	Kraftstofftankdeckel ist nicht angebracht.
	Schlechte Justierung der Gasverkabelung.
	Benzin ist verschmutzt.
Überhitzung des Motors	Der Zündkerzenabstand ist nicht korrekt.	9.6
	Luftfilter ist verschmutzt.	9.5
	Kühlüfter ist verschmutzt.
	Der Motorölstand ist zu gering.	8.1.1
	Seilzugstarter ist verstopft etc.
Ungewöhnliche Vibrationen	Installation der Klinge und/oder des Motors ist lose.	9.8
	Unausgewogenheit der Klinge.	9.7.2

BESTIMMUNGSGEMÄße VERWENDUNG

Das Gartengerät ist für die private sowie die berufliche und gewerbliche Nutzung bestimmt.

GARANTIE

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Für Geräte, deren bestimmungsgemäße Verwendung auch eine gewerbliche und/oder berufliche Nutzung mit umfasst, ist die Garantiedauer auf 12 Monate begrenzt, wenn das Gerät über eine private Nutzung hinaus verwendet wurde.

Unsere Garantiezusage gilt nur bei:

beachten dieser Bedienungsanleitung
sachgemäßer Behandlung
■ verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

■ eigenmächtigen Reparaturversuchen
■ eigenmächtigen technischen Veränderungen
nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind
Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind
Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt. Eventuelle weitergehende Garantiezusagen finden Sie auf unserer Homepage unter www.al-ko.com/garden/guarantee.

SOMMARIO

AL-KO GERÄTE GmbH | Head Quarter | Ichenhauser Str. 14 | 89359 Kötz | Deutschland

Telefon: [phone] | E-Mail: [e-mail] | www.al-ko.com
