BabyCam XL 80440 - Babyphone Reer - Kostenlose Bedienungsanleitung

Produkttyp	Videobabyphone
Technologie	Digital FHSS 2,4 GHz
Bildschirm	Farb-TFT 4,3 Zoll
Kamera	Objektiv 60°, Drehung 330° horizontal, 110° vertikal
Reichweite	Bis zu 300 m im Freien
Stromversorgung Kamera	Netzadapter 5 V AC
Stromversorgung Bildschirm	Lithium-Polymer-Akku 3,7 V 1400 mAh oder Netzbetrieb
Betriebsdauer Bildschirm	Bis zu 20 Std. im Standby
Nachtsicht	Ja, automatisch (schwarz-weiß)
Nachtlichtfunktion	Ja, einstellbar
Schlaflieder	6 integrierte Lieder
Temperatur	Anzeige und Schwellenwertalarm
Bewegungsverfolgung	Ja, automatische Verfolgung
Sprachsteuerung	Ja
Gegensprechanlage	Ja
Erfassungsbereiche	Ton und Bewegung
Garantie	Je nach Händler
Reinigung	Leicht feuchtes Tuch, keine Chemikalien
Reparierbarkeit	Reparaturen nur durch Fachpersonal
Verwendungsländer	Bestimmte EU-Länderliste

Häufig gestellte Fragen - BabyCam XL 80440 Reer

Wie verbinde ich die Kamera mit dem Bildschirm?

Drücken Sie kurz die Verbindungstaste (24) am Elterngerät, wählen Sie dann Kamera im Menü. Bestätigen Sie mit OK. Drücken Sie dann 30 Sekunden lang die Verbindungstaste (10) unter der Kamera. Ein doppelter Piepton bestätigt die Verbindung.

Was tun, wenn der Bildschirm kein Bild zeigt?

Stellen Sie sicher, dass die Kamera eingeschaltet und mit Strom versorgt ist. Verringern Sie den Abstand zwischen den Geräten. Setzen Sie ggf. die Verbindung zurück.

Wie aktiviere ich die Nachtsicht?

Die Nachtsicht aktiviert sich automatisch, wenn die Helligkeit zu gering wird. Sie können die Empfindlichkeit im Menü Nachtlichtmodus einstellen.

Kann ich mehrere Kameras mit einem einzigen Bildschirm verwenden?

Ja, Sie können bis zu mehrere Kameras hinzufügen und im Split-Screen-Modus (zwei Kameras nebeneinander) oder im Auto-Scan-Modus (automatisch alle 8 Sekunden wechseln) anzeigen.

Was bedeutet die rote Leuchte am Bildschirm?

Die Status-LED (15) leuchtet rot während des Ladevorgangs. Sie wird grün, sobald der Akku vollständig geladen ist.

Wie stelle ich die Lautstärke der Gegensprechanlage ein?

Verwenden Sie den Lautstärkeregler (27) am Elterngerät. Die Lautstärke der Gegensprechanlage ist unabhängig von der Lautstärke der Schlaflieder und wird im Menü Einstellungen geregelt.

Der Bildschirm gibt einen Alarmton aus, was tun?

Dies kann auf einen Verbindungsverlust oder eine Temperatur außerhalb des Bereichs hinweisen. Überprüfen Sie die Entfernung und die Temperatureinstellungen. Drücken Sie eine beliebige Taste (Pfeile, OK, Lautstärke oder Menü), um den Alarm vorübergehend stumm zu schalten.

Wie reinige ich das Babyphone?

Trennen Sie das Gerät vor der Reinigung immer vom Strom. Verwenden Sie ein leicht feuchtes Tuch. Nicht ins Wasser tauchen und keine chemischen Reinigungsmittel verwenden.

Wie groß ist die maximale Reichweite?

Die Reichweite kann im Freien bei freier Sicht bis zu 300 Meter betragen. Wände und Störungen (WLAN, Mikrowellen) können die Reichweite verringern.

Wie kann ich die Batterie des Bildschirms schonen?

Aktivieren Sie die Sprachsteuerung im Menü, damit der Bildschirm nur bei Geräuschen eingeschaltet wird. Sie können auch die Bildschirmhelligkeit in den Einstellungen reduzieren.

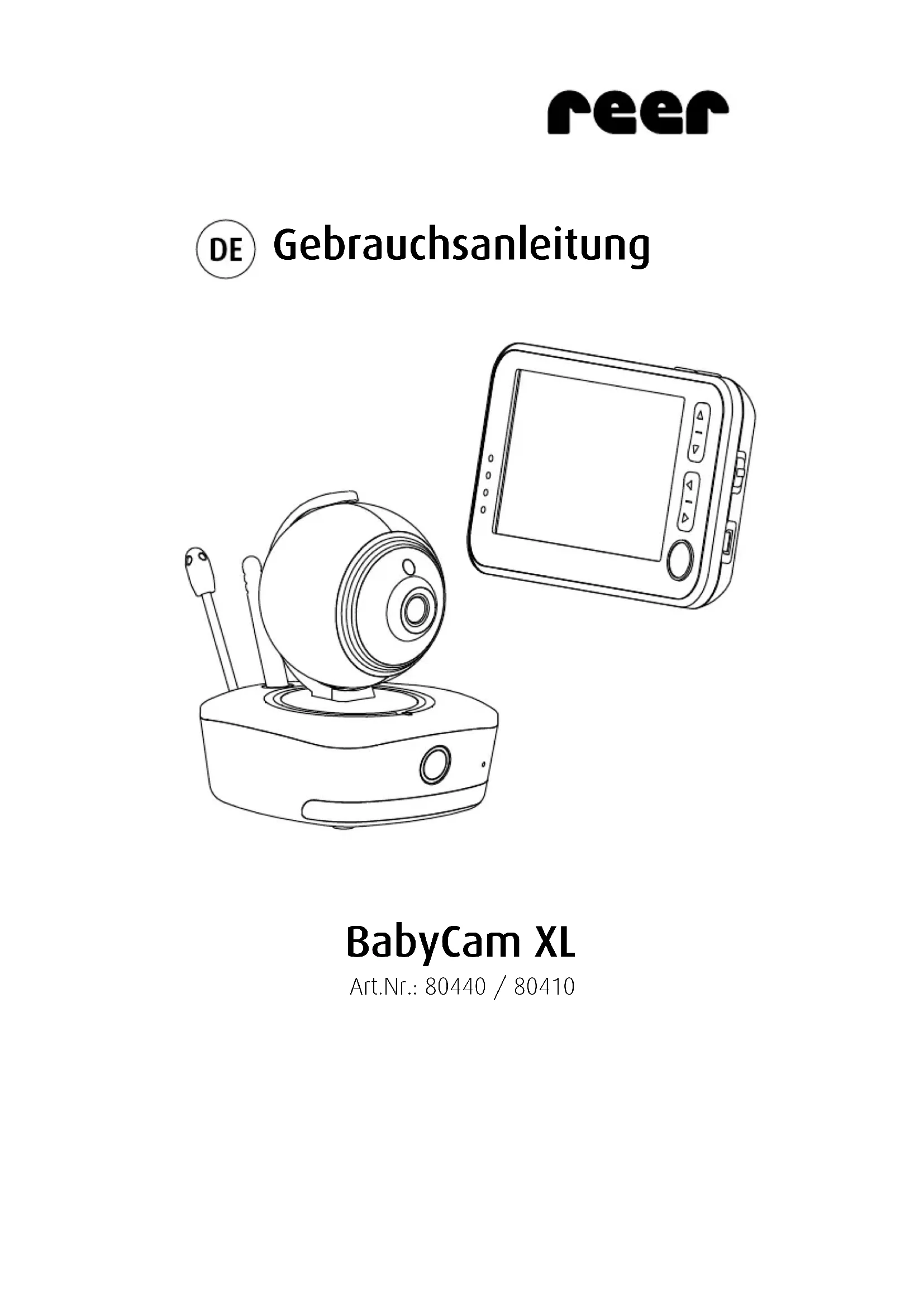

BEDIENUNGSANLEITUNG BabyCam XL 80440 Reer

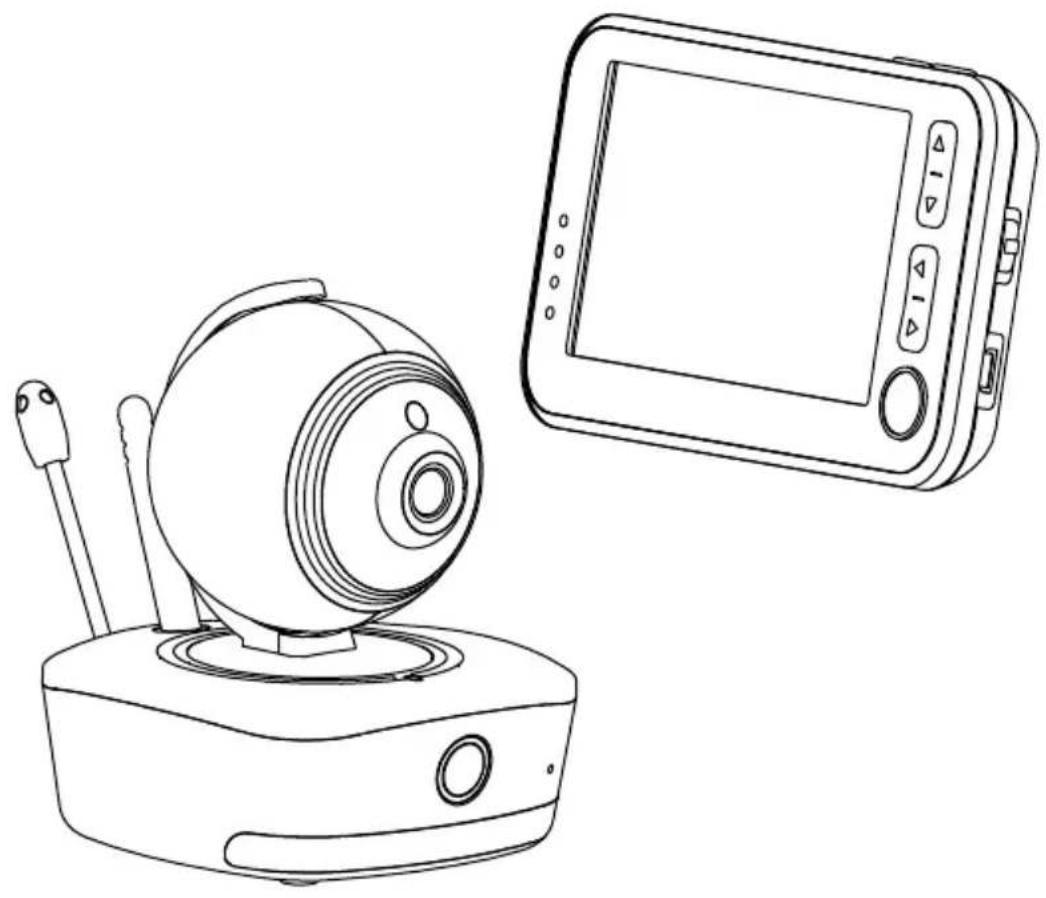

DE Gebrauchsanleitung

BabyCam XL

Art.Nr.: 80440 / 80410

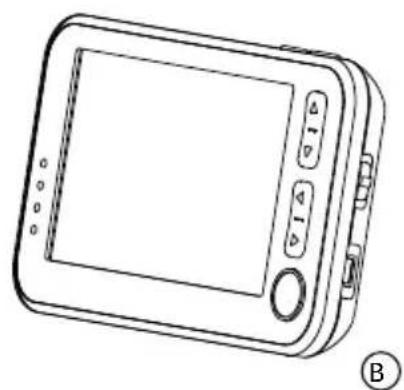

Lieferumfang Set 80440 (Kamera/Display)

C

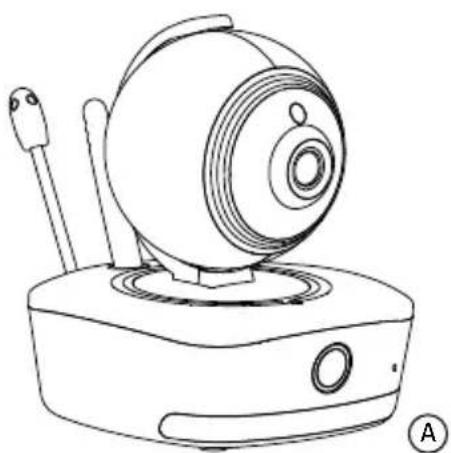

A: Kamera (Babyeinheit/Sender)
B: Display (Elterneinhell/Empfänger)
C:5VACNetzteil1x
D: Mikro-USB Kabel 2x

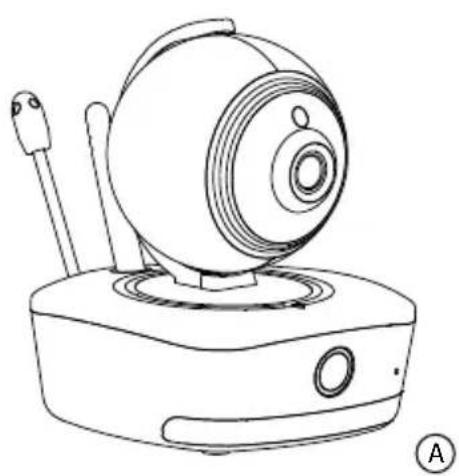

Lieferumfang 80410 (Kamera)

B

A: Kamera (Babyeinheit/ Sender)
B:5VACNetzteil1x

C: Mikro-USB Kabel 1x

BabyCam XL

Herzlichen Glückwunsch zum Erwerb ihrer neuen reer BabyCam XL. Die BabyCam XL besteht aus der Elterneinheit mit Bildschirm (im Folgenden auch Display) sowie der Babyeinheit mit beweglicher Kamera (im Folgenden auch Kamera).

Ohne neue BabyCam XL übertragt die Gerausche Ihres Babys dank des hochempfindlichen Mikrofons kristallkar und zuverlüssig und auf dem hochauflosenden Display konnen Sie ihren klinen Liebling im Blick gehalten. Die moderne FHSS-Technologie garantiert eine störungsfrei Übertragung und gewährleistet eine sichere und private Verbindung. Dank optionalem Batteriebetrieb der Elterinheit kann das Babyphone sowohl stationär als auch mobil verwendet werden. Wir sind sicher, Sie werden lange Zeit Freude an der Qualität unseres Produktes haben.

Bitte nehmen Sie sich ein paar Minuten Zeit um die Sicherheitshinweise gründlich zulesen. Nur wenn alle der hier aufgeführten Punkte gewährleistet sind, kann die reer BabyCam XL bedenkenlos verwendet werden. Bewahren Sie die Bedienungsanleitung für späteres Nachschlagen sorgfältig auf.

Technische Daten und Funktionen

Technologie Digital, FHSS, 2,4 GHz
Frequenz 2,4 GHz
Anzahl Kanäle 19
Sender Babyeinheit Kamera Spann	ungsversorgung mit Netzteil
Empfänger Elterneinheit Display Sp	annungsversorgung mit Netzteil oder optional mit 3.7V 1400mAh Li-polymer Akku/wiederaufladbar (fest in Elterneinheit verbaut)
Sichtfeld der Linse 60°
Bewegung der Kamera hori-zontal	330°
vertikal 110°
Reichweite Bis zu 300 m
Betriebstemperatur -10°C - +50°C
Maximale Batterielaufzeit Eltern-einheit (Display; im Stand-By)	Bis zu 20 Stunden

Allgemeine Sicherheitshinweise

! Überprüfen Sie vor jeder Benutzung das Gerät auf offensichtliche Beschädigungen. Sollen Sie Schäden feststellen,arf diese Gerät nicht verwendet werden.
! Stellen Sie sicher, dass die Betriebsspannung der Steckdose, der des Netzteils entspricht. Prufen Sie, insbesondere auf einer Auslandsreise, ob die lokale Netzspannung mit der angegebenen Spannung auf den Geräten bzw. den Netzteilen übereinstimmt.
! Die Geräte und Netzele dürfen nicht geöffnet werden, da dies zu Stromschlagen führen kann. Sollte ein Gerät fehlerhaft arbeiten, versuchen Sieitte NICHT das Problem selbst zu beheben. In thisem Fall bitten wir Sie, sich an ihren Handler zu wenden.
! Vermeiden Sie die Berührung von metallischen Gegenständen mit den Stromanschlusskontakten an den Geräten.
! Dieses Produkt ist kein Spielzeuglassen Sie Kinder nicht mit dem Gerät speiten.

ACHTUNG

! Dieses Babyphone wurde ausschließlich als Hilfsmittel für die Beobachtung Ihr's Babys entwickelt. Esarf weler als Ersatz fur die Aufsichtspflicht der Eltern, noch als medizinisches Gerat angesehen werden!

Sicherheitshinweise zur Installation

! Platzieren Sie die Babyeinheit immer außer Reichweite des Kindes (Mindestabstand 1 Meter).
! Legen Sie das Babyphone niemals in das Baby- oder Kinderbett bzw. den Laufstall.
! Um eine Strangulation mit dem Netzkabel zu verhindern, sichern Sie die Kabel außerhalb der Reichweite von Kindern. Verwenden Sie keine Verlängerungskabel.
! Um eine bestmögliche Übertragung zu gewährleisten, sollen den Geräte dealerweise in aufrechter und in erhöhter Position aufgestellt werden.
! Platzieren Sie den Empfänger NICT in der Nähe von Funkgeräten oder Mikrowellen. Die Abstrahlung dieser Geräte kann den Empfang stark beeinträchtigen.
! Verwenden Sie die Geräte nicht in Wassernähe oder an feuchten Orten. Tauchen Sie die Geräte nicht in Wasser.
! Spulen Sie die Geräte nicht unter fließendem Wasser ab.
! Bedecken Sie das Babyphone nicht mit einem Handtuch, Kleidung oder einer Decke.

! Die Steckdose für den Anschluss des Netzteils muss nahe des Babyphones liegen und zu jeder Zeit frei zugänglich sein.
! Die Trennung vom Versorgungsnetz ist nur gewährleistet, wenn das Netzteil aus der Steckdose gezogen ist.

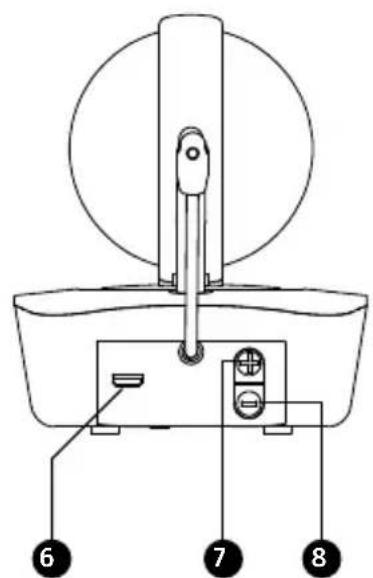

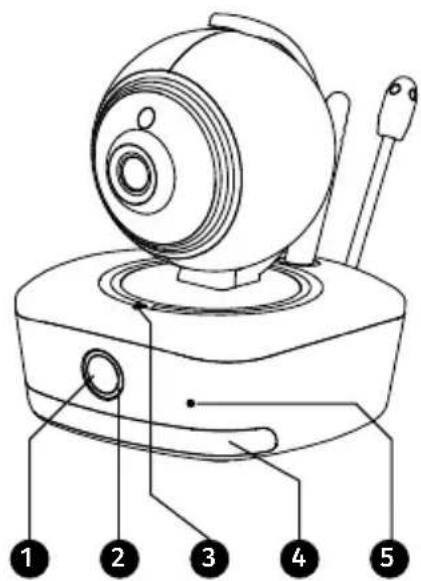

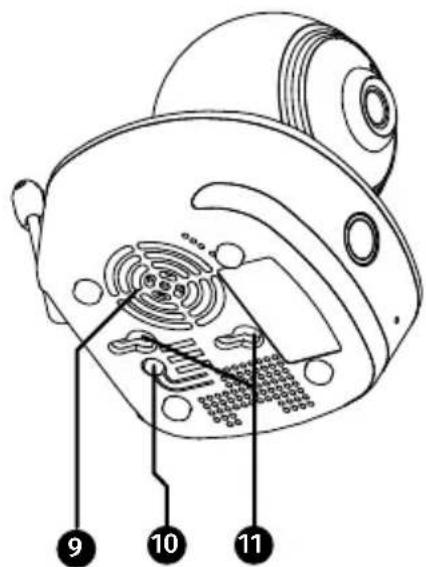

Kamera (Babyeinheit/Sender)

1. An/Aus-Taste
2. Betriebsanzeige
3. Übertragungsanzeige
4. Nachlucht
5. Mikrofon
6. Mikro-USB Eingang für Netzteil
7. Nachtlicht Helligkeit erhöhen
8. Nachtlicht Helligkeit verringn
9. Lautsprecher
10. Pairing-Taste
11. Aufhängungspunkte für die Wandmontage

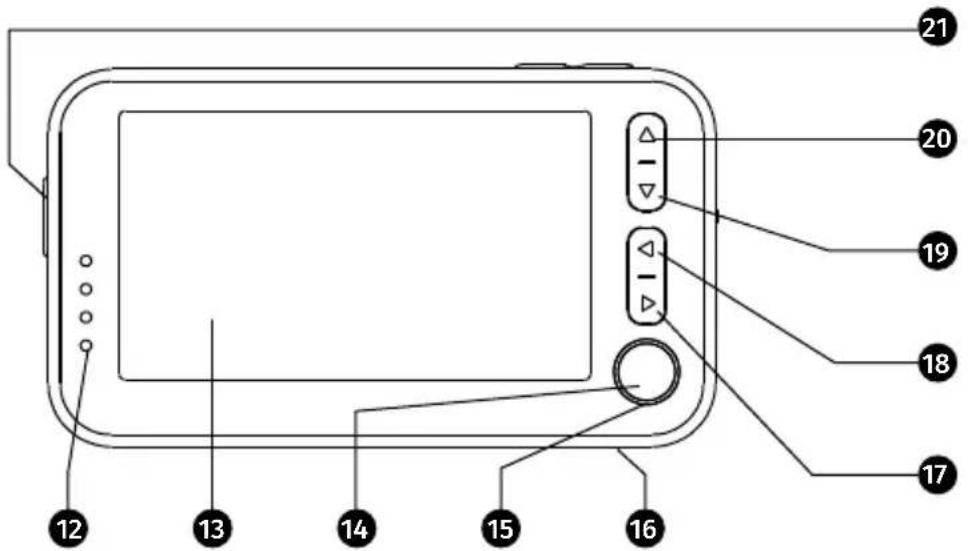

Display (Elterneinheit/Empfänger)

1. Gerauschanzeige-LEDs
2. 4,3" TFT-Farb-Bildschirm
3. Taste für Gegensprechen/ Bestätigungs-taster im Menu-Modus
4. Statusleuche (Betriebs-/Lademodus)
5. Mikrofon
   17-20. Navigations-pfeile sowie Fernsteuerung der Kamerabwe-gungen

1. Menu-Taste
2. Lautsprecher

3. Ausklappbarer Standfuß

4. Pairing-Taste

5. An/Aus-Schalter/Vibrations-Taste
6. Micro-USB Eingang fur Netzteil
7. Lautstarkeregelung

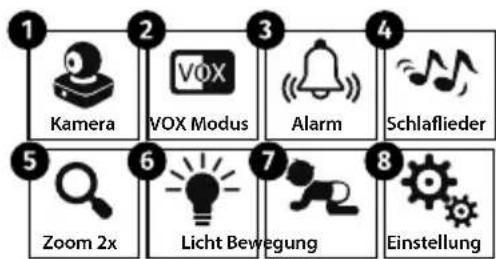

Menu und Symbole

1. Kamera
2. VOX-Modus
3. Alarm
4. Abspielen der Wiegenlieder
5. Zoomfunktion
6. Nachtlicht
7. Automatisches Folgen von Bewegungen
8. Einstellungen

Gerätebeschreibung

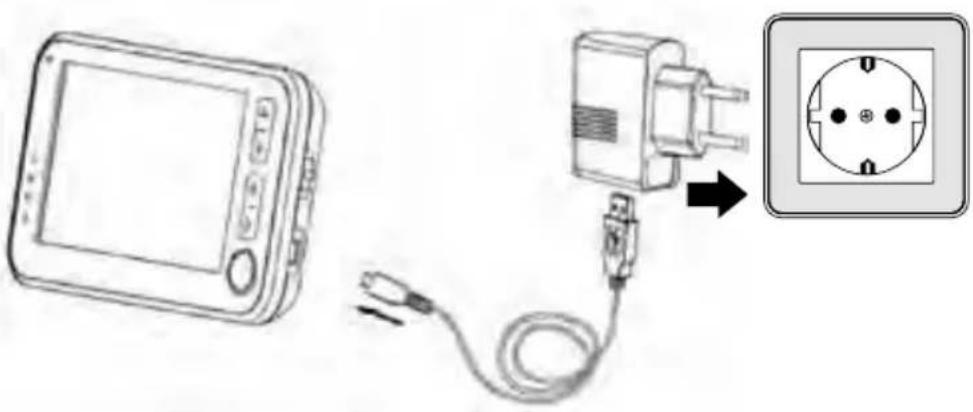

1. Laden Sie den Akku der Elterneinheit vor erstmaligem Gebrauch vollständig auf, bis die Akkustandsanzeige auf dem Display einen vollen Ladestand anziegt.

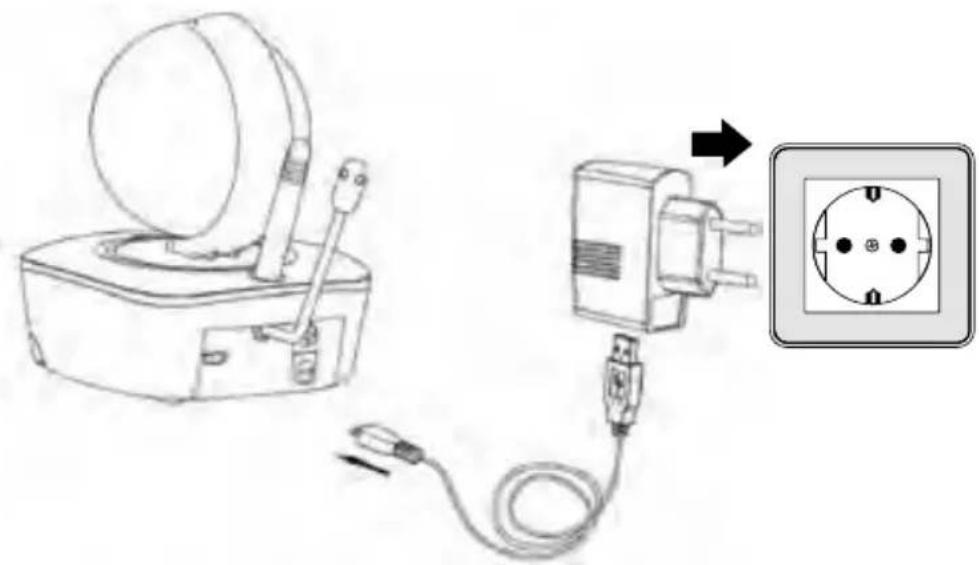

1. Schlieben Sie die Kamera mit dem mitgelieferten Netzteil an.

1. Stellen Sie die Kamera auf einen stabilen Tisch oder montieren Sie sie an einer Wand.

2. Schalten Sie die Kamera mit der An/Aus-Taste (1) an. Die Betriebsanzeige (2) beginnnt grün zu leuchten.

3. Schalten Sie das Display ein, indem sie den Schalter (25) aufoder stellen. Die Statusleuchte (15) leuchtet jetzt konstant grün. ImModus erhalten Sie eine Vibration, sobald das Gerät ein Gerausch aufzeichnet, im Modus erfolgt keine Vibration.

4. Die werkseitig vorgekoppelten Geräte sorgen jetzt dafür, dass Sie auf dem Bildschirm das Bild der Kamera sehen und den Ton über den Lautsprecher horen. Sollte dies nicht der Fall sein, gehen Sieitte vor wie unter Hinzufugen/Löschen weiterer Kameras beschreiben.

Funktionsmöglichkeiten:

Kamera

1. Wenn die Kamera überträgt, leuchtet die Übertragungsanzeige (3) blau. Sobald Ihr Baby ruhig wird und keine Gerausche mehr von sich gibt, hört die Kamera auf zu übertragen. Sie gehen dann in den Stand-By Modus, bis wieder Gerausche aufgenommen werden. Dadurch wird die Strahlenbelastung auf ein Minimum reduziert.
2. Das Nachtlicht kann mit dem Display ein- und ausgeschelt werden. Sie können wahlen, ob es an, aus oder im VOX-Modus sein soll. Die Helligkeit kann auf der Rückseite der Kamera angepasst werden (7 + 8)
3. Über das Display kann die Wiedergabe der Wiegenlieder gesteuert werden. Es sind werkseite 6 verschiedene Lieder vorinstalliert, die einmalig, mit Wiederholung oder in Dauerschleife abgeschweit werden können. Die Lautstärke kann in der Menüführung angepasst werden.
4. Bei ausreichenden Lichtverhältnissen überträgt die Kamera ein farbiges Bild auf das Display. Wenn die Helligkeit der Umgebung nicht mehr ausreicht, aktiviert sich automatisch der Nachtlicht Modus. In dieser Fall wird dann nur noch ein schwarz/weiß Bild übertragen.
5. Mit den Tasten 17-20 des Displays können Sie die Kamera stufenlos um 330^ drehen und 110^ neigen.
6. Wenn Sie die Option des Folgens von Bewegungen aktivieren, folgt die Kamera den Bewegung innerhalb des Bewegungsradius selbstständig.

Hinzufugen/Löschen weiterer Kameras

1. Drücken Sie die Pairing-Taste (24) der Elterneinheit kurz mit einem dünnen Gegenstand
2. Hinzufugen: Wahlen Sie mithilfe der Pfeiltasten die Option Kamera hinzufugen und bestätigten Sie durch Drucken der OK-Taste (14). Löschen: Wahlen Sie mithilfe der Pfeiltasten die Option Kameralösungen und bestätigten Sie durch Drucken der OK-Taste.
3. Wahlen Sie mithilfe der Pfeiltasten die gewünschte Kamera aus, die Sie loschen oder hinzufugen möchten und bestätigten Sie ihre Auswahl mit der OK-Taste (14).

4. Drücken Sie nun innerhalb 30 Sekunden kurz die Pairing-Taste (10) auf der Unterseite der Kamera und warten Sie anschließend ca. 5 Sekunden. Eine erfolgreiche Kopplung wird dann durch einen doppelten Piep-Ton und eine Meldung auf dem Bildschirm bestätigt. Soltte die Bestätigen ausbleiben, wiederholen Sieitte die Schritte 2-4.

5. Wiederholen Sie die Schritte für alle anderen Kameras.itte beachten Sie: Wenn Sie einen bereits belegten Speicherplatz auswahlen, werden die vorhandenen Daten überschreiben.

Display

1. Wenn die Statusleuchte (15) beginnnt, grün zu blinken, ist der eingebaute Akku leer. Dann muss das Display aufgeladen werden.

2. Stellen Sie die Lautstärke über die Taste zur Lautstärkeregelung (27) ein. Dabei wird die Lautstärke in Form eines Balkendiagramms auf dem Bildschirm angezeigt. Um den Laufsprecher stumm zu schalten, drücken Sie so lange die Taste um die Lautstärke zu verringn bis das Symbol erscheint. Um die Stummschaltung aufzuheiten, drücken Sie die Taste zur Erhöhung der Lautstärke, bis diese das gewünschte Maß erreicht hat.

3. Um die Kamera innerhalb des Bewegungsradius zu bewegen, nutzen Sie die Pfeiltasten.itte beachten Sie, dass nur ein Taste gleichzeitig gedrückt werden kann.

4. Um zu ihrem Baby sprechen zu konnen, nutzen Sie die Gegenspruch-funktion:

a. Drücken und Halten Sie die Taste der Gegensprechfung (14). Solange das Symbol auf dem Display erscheint, können Sie in Richtung des Mikrofons auf der Unterseite der Einheit sprechen.
b. Sprechen Sie nun in Richtung des Mikrofons auf der Unterseite der Einheit.
c. Ihr Stämme wird jetzt auf den Laufsprecher der Kamera übertragen. Die Lautstärke können Sie über das Menu anpassen.
d. Um Ihr Baby wieder zu horen, verlassen Sie den Modus zum Gegensprechen durch loslassen der Taste der Gegensprechfunktion (14). Das Mikrofon ist dann wieder deaktiviert und Sie horen Ihr Baby wieder über den Laufsprecher.

1. Bei Bedarf kann die Display-Einheit auch auf eine ebene Fläche (Tisch o.a.) gestellt werden. Klappen Sie dazu den Standfuß auf der Rückseite aus. Um die Reichweite der Einheit zu erhöhen, konnen Sie die Antenne auf der Rückseite aufklappen.

1. Durch kurzes Drücken der Taste (21) gelangen Sie in das Hauptmenü. Durch navigieren mit den Pfeiltasten konnen Sie den gewünschten Unterpunkt auswahlen. Durch Drücken der OK-Taste (14) bestätigen Sie die Auswahl und gelangen in den Unterpunkt. Durch Drücken der Taste gelangen Sie darüber zum vorherigen Oberpunkt bzw. verlassen das Menu wieder.
2. Die Gerauschpegelanzeige (12) dient als Indikator für die Lautstärke der Gerausche des Babys, je lauter die Gerausche,esto mehr LEDs leuchten. These Funktion ist besonderss geeignet, wenn Sie eine leise Lautstärke des Displays bevorzugen und damit trotzdem die Aktivitäten Ihres Babys überwachen möchten.

Bei mehreren gekoppelten Kameras konnen Sie die Kameras einzeln auswahlen, zwei Kameras gemeinsam auf dem Bildschirm nebeneinander sehen oder „Auto scan" auswahlen.

Bei der Auswahl von 2 Kamas sehen Sie die beiden Bilderbebeneinander, horen allerdings nur den Ton der auf dem Bildschirm links angezeigten Kamera. Um die Tonquelle zu wechseln, drucken Sie kurz auf die OK-Taste (14). Im „Auto scan" Modus schwenkt die Kamera alle 8 Sekunden von einer Kamera zur anderen in aufsteigender Reihenfolge. Sofern keine Kamera ein Gerausch oder Bewegung wahrnimmt schaltet der Bildschirm nach 32 Sekunden auf Stand-By bis eine der Kamas wieder ein Gerausch oder Bewegung erkennt.

Wenn mehrere Kamas Gerausche oder Bewegungen erkennen, wird die Kamera mit der hoheren Nummer durch ein Blinken der Nummer auf dem Display angezeigt. Um sofort zu dieser überzugehen, drücken Sie die OK-Taste (14).

Sie können zwischen dem dauerhaft eingeschalteten Display und dem strahlungsarmen VOX-Modus wahren.

Hierzu wahlen Sie den gewünschten Modus über die Pfeiltastenanion und bestätigen mit der OK-Taste (14).

Im VOX-Modus schaltet sich der Bildschirm automatisch ein, sobald die Kamera Gerausche aufnimmt und schaltet sich automatisch ab, sobald das Baby keine Gerausche mehr von sich gibt. Hierzu konnen Sie selbst auswahlen, mit welcher Verzögerung (zwischen 5-25 Sekunden) der Bildschirm abschalten soll. 10 Sekunden vor Abschaltung des Bildschirms erscheidt ein Hinweis dazu auf dem Display. Der VOX-Modus verringgert die Strahlung der Kamera auf ein Minimum und reduziert den Batterieverbrauch des Displays.

Im Dauerbetrieb des Bildschirms bleibt dieser dauerhaft eingeschaltet oder kann mit einer Selfstabsschaltung in verschiedene Intervallen versehen werden. In this Modus verringert sich die Akkulaufzeit.

Sie können wahlen, ob Alarmtone und ein Tastenton wiedergegeben werden sollen.

Sie können die vorinstallierten Wiegenlieder und Naturgeräische abspielen.

Sie konnen auswahlen, welche Lieder und in welcher Lautstärke abgespielt werden sollen. Um ein bestimtes Lied zu wiederholen, stellen Sie an. Wenn Sie das Abspielen eines Liedes eingestellt haben, wird es für 20 Minuten abgespielt. Solle das Baby anschließend keine Gerausche von sich geben, weil es z.B. eingeschlafen ist, stoppt die Wiedergabe automatisch. Fängt das Baby wieder an, Gerausche von sich zu geben, wird die Musik fur weitere 20 Minuten abgespielt.

Die Navigation können Sie hier ebenfalls mit den Pfeiltasten und der OK-Taste (14) steuern.

Sie können zwischen einfacher und doppelter Vergroßerung des Bildschirms wahren.

In dieser Punkt lassst sich das Nachtlicht der Kamera einstellen. Als Auswahlmöglichkeiten stehen hier An, Aus oder der VOX-Modus zur Verfugung.

Im VOX-Modus ist das Nachtlicht eingeschaltet wenn die Kamera Geräuschede Babys überträgt und schaltet sich aus, sobald die Umgebung ruhig wird.

Sie konnen einstellen, ob die Kamera der Bewegung ihres Babys folgen soll. Richten Sie dazu die Kamera in die Richtung der Stelle, an der ihr Baby sich befindet. Wenn das Baby dann anfängt sich

zu bewegen wird die Kamera der Bewegung folgen.itte beachten Sie, wenn sie mehrere Babys mit dieser Funktion uberwachen mochten, ist die automatische Bewegungserkennung nur eingeschränkt verwendbar. Des Weiteren konnen Sie einen Bewegungsalarm aktivieren. Sobald die Kamera Bewegungen erkennt beginnnt die Elterneinheit mit der Übertragung und es erfolgt ein akustisches Signal. Bei eingeschalteten Bewegungsalarm erscheint das Symbol 念 auf dem Display.

In thisem Menüpunkt konnen Sie verschiedene Einstellungen vornehmen:

Display:

Anzeige: WahlenSie 1 der 5 verfügbaren Helligeitsstufen und eine optionale Drehung des Bildes um 180^ .

Temperatur: Sie können die Raumtemperatur des Raumes, in dem die Kamera steht, überwachen. Dazu können Sie zusammenlich Grenzwerte für den unteren und oberen Wert einstellen und sich ein Unter- oder Überschreiben optional visuell und akustisch wiedergeben{lassen. Bittle beachten Sie, dass diese Temperaturgrenzen auch bei nachgerüsteten Kamas gleichermaBen übernommen werden.

Kamera-Mikrofon-Empfindlichkeit und Lautstärke für Gegensprechen:

Je hoher Sie die Empfindlichkeit des Kamera-Mikrofons einstellen,esto empfindlicher reagiert es auf Geräusche.Die Lautstarke des Gegensprechens konnen Sie in thisem Punkt ebenfalls anpassen. These Lautstarke ist unabhängig von der Widergabelautstarke der Musik.

Wechsel in den Nachtisicht Modus:

Wenn das Umfeld der Kamera zu dunkel wird, Goes these in den Nachtsicht Modus über und sendet nur noch schwarz/wei. In thisem Menupunkt konnen Sie einstellen, bei welcher Helligeitsstufe der Nachsicht Modus aktiviert werden soll.

Auf Werkseinstellungen zurücksetzen:

Wenn Sie diesen Menüpunkt wahlen, werden alle Einstellungen zureckgesetzt, die Kopplung bleibt aber bestehen.

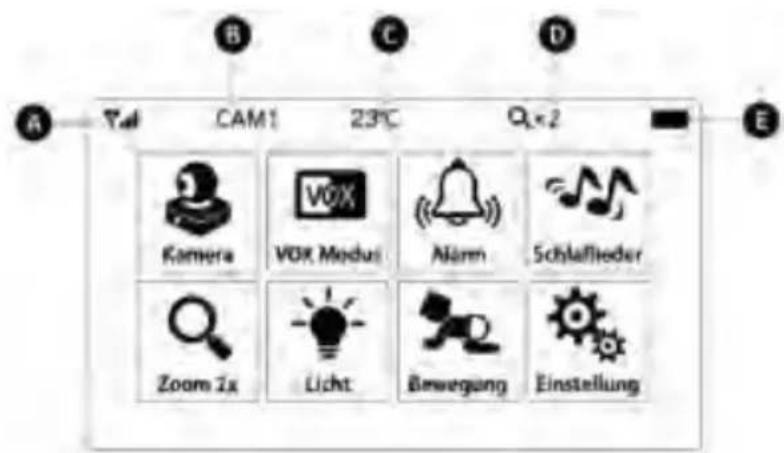

Symbole:

A) Signalstarke: Je weiter das Display und die Kamera von einander entfern't sind,esto schwacher ist das Signal und es werden weniger Balken angezeigt. Ist die Kamera außerhalb der Reichweite, wird das deutlich auf dem Bildschirm angezeigt und ein akustischer Alarm ertont bis eine Verbindung wieder hergestellt werden kann.

Bei schwächem Signal kann es vereinzt zu Stillständen des Bildes kommt.

B) Kameranummer: Nummer der Kamera, die derzeit auf dem Bildschirm gezeigt wird.
C) Temperaturanzeige: Temperaturanzeige des Standorts der verbundenen Kamera. Wenn die zuvor eingestelltten Temperatur Grenzwerte unter-/übersritten werden wird dies auf dem Bildschirm und akustisch angezeigt.
D) Zoom: Wenn die Zoomfunktion aktiviert ist, entscheidt diese Symbol und das Bild ist 2-fach vergroßert.
E) Akkustandsanzeige: Hier wird der Zustand des Akkus angezeigt. Wenn der Akkustand unter 20% fällt, fängt das Symbol an zu blinken und ein akustischer Alarm ertont.

Beim Ladevorgang blinkt das Symbol und die Status-leuchte (15) leuchtet rot bis der Akku komplett geladen ist. Ist dies erreicht, andert sie andert sich die Farbe der Statusleuchte und wird grün.

Kamera Stand-By: Auch wenn die Kamera im Stand-By Modus ist (VOX-Modus oder Auto-Aus des Bildschirms) konnen Sie jederzeit einen kurzen Blick auf Ihr Baby werfen - selbst wenn es gerade keinen Ton von sich gibt. Drücken Sie dazu eine der Pfeiltasten, die OK-Taste, die Lautstärkeregelung oder die Menütaste. Ihnen wird dann für 10 Sekunden das Bild der Kamera angezeigt.

Stummschaltung Alarm: Wenn Sie einen akustischen Alarm stummschalten wollen, drücken Sie eine der Pfeiltasten, den Bestätigungstaste, die Lautstärkeregelung oder die Menütaste. Der Alarmton wird dann verstammen, der Alarmgrund allerdings weiter als Text auf dem Bildschirm angezeigt, bis Sieihn über die OK-Taste (14) bestätigten.

Problembehebung:

Problem mögliche Ursache Maßnahme
Kein Audio oder Video Signal wird übertragen	· Sensibilität des Mikrofons der Kamera ist zu gering · Stromversorgung der Kamera nicht gewährleistet	· Anpassen der Sensitivität im Menu · Prüfung der Strom-versorgung
Dauerhafte Übertragung	· Sensibilität des Mikrofons der Kamera ist zu hoch · Dauerbetrieb des Bildschirms ist aktiviert ohne Auto-Aus	· Anpassen der Sensitivität im Menu · Zeitlimit für Dauerbetrieb setzen oder VOX-Modus aktivieren
Konstanter Reichheiten-Alarm	· Kamera ist ausgeschaltet oder Stromversorgung nicht gewährleistet · Distanz zwischen beiden Einheiten ist zu groß · Die Kopplung ist fehlherhalt oder nicht mehr gewährleistet	· Anschalten der Camera oder Prüfung der Stromversorgung · Distanz zwischen den Einheiten ver-ringern · Kopplung erneut durchführung
Unsauberes Bild oder Bildstillände oder plötzliches schwarz/weiß Bild	· Reichweitenlimiterreicht · Helligkeit am Kamerastandort zu gering, Kamera schaltet in den Nachtischt Modus · Interferenzen mit anderen elektronischen Geräten, z.B. WiFi-Router, Mikrowelle...	· Distanz zwischen den Einheiten ver-ringern · Helligkeitsempfindlichkeit im Menu anpassen oder Helligkeit am Kamerastandort erhöhen · Größere Distanz zu anderen elektronischen Geräten schaffen, nicht benutzte Geräte wenn möglich aus-schalten statt in den Stand-By
Problem möglich	Ursache Maßnahme
Display zeigt schwache Batterie an	·Eingebauter Akku ist leer ·Dauerbetrieb des Bildschirms ist aktiviert ohne Auto-Aus	·Laden Sie die Dis-play-Einheit mit dem mitgelieferten Lade-kabel ·Zeitlimit für Dauer-betrieb setzen oder VOX-Modus aktivieren
Loutsprecher der Dis-playinheit gibt keinen Ton von sich	·Loutsprecher ist stummgeschaltet	·Lautstärke über Tas-te erhöhen
Zu keine Reichweite · Zu weitere Signalstö-rungen zwischen Kamera und Display		·Umpositionieren von Kamera und Display
Keinen Ton im Split-Screen Modus (nur möglich wenn mindestens 2 Kameras gleichzeitig betrieben werden)	·Display ist mit anderer Kamera verbunden	·Wechseln Sie die verbundene Kamera durch Drücken der Bestätigungstaste

Garantie

Bitte Kaufbeleg, Gebrauchsanleitung und Artikelnummer aufbewahren. Gewährleistungsansprüche oder Ansprüche aus Garantieversprechen sind ausschließlich mit dem Handler abzuwickeln. Alle technischen Daten, Informationen sowie Eigenschaften des in dieser Werk beschriebenen Produktes wurden nach bestem Wissen zusammengestellt und entsprechen dem Stand bei Veröffentlichung. Die von reer bereitgestelltten Informationen sollen den correkt und zuverlässig sein. Die Firma reer übernimmt dennoch keinerlei Haftung für mögliche Fehler in dieser Dokument und behält sich das Recht vor, ohne vorherige Ankündigung, Änderungen am Produktdesign beziehungsweise an den Spezifikationen vorzunehmen. Vervielfaltigung und Weitergabe von Informationen aus thisem urheberrechtlich geschützen Werk in irgendener Form oder auf irgendene Weise, grafisch, elektronisch oder mechanismisch, durch Fotokopieren, Aufzeichnen auf Band oder Speichern in einem Datenabfragesystem, auch auszugswise, bedürfen einer vorherigen schriftlichen Genehmigung der Firma reer.

Reinigung und Wartung

• Ziehen Sie immer die Netzteile aus der Netzsteckdose, bevor Sie das Gerät reinigen.
• Verwenden Sie ausschließlich ein leicht feuchtes Tuch.
• Tauchen Sie das Gerät nicht in Wasser.
• Benutzen Sie keinerlei chemische Reinigungsmittel.
• Dieses Produkt erfordert keine spezielle Wartung.
• Der Akku der Elterneinheit kann nicht entnommen oder ausgetauscht werden.

Reparaturen am Gerät)dürfen nur von einem Fachmann durchgeführt werden.

Hinweis zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmull entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der

Gebrauchsanleitung oder auf der Verpackung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwendbar. Werfen Sie verbrauchte Batterien nicht in den Hausmull, sondern in den Sondermull oder in eine Batterie-Sammelstation im Fachhandel. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.itte Fragen Sie bei ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle

reer GmbH

Muehlstr. 41 - 71229 Leonberg - Germany

www.reer.de

Betrieb in folgenden Ländern gestattet:

DE, CH, AT, IT, FR, BE, NL, ES, LU, GR, HU, CZ, SI, PL, CY, DK, FI, IS, LI, LT, NO, RO, SE, SK, TR

Hiermit erklart die reer GmbH, dass der Funkanlageotyp BabyCam XL (Art.Nr.: 80440/80410) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://www.reer.de

GB Instruction manual

BabyCam XL

Art.no.:80440/80410

C: Mikro USB kabel 1x

BabyCam XL

Overschakelenaarnde nachtzeit-modus:
