BEDIENUNGSANLEITUNG IP BabyCam Move 80310 Reer

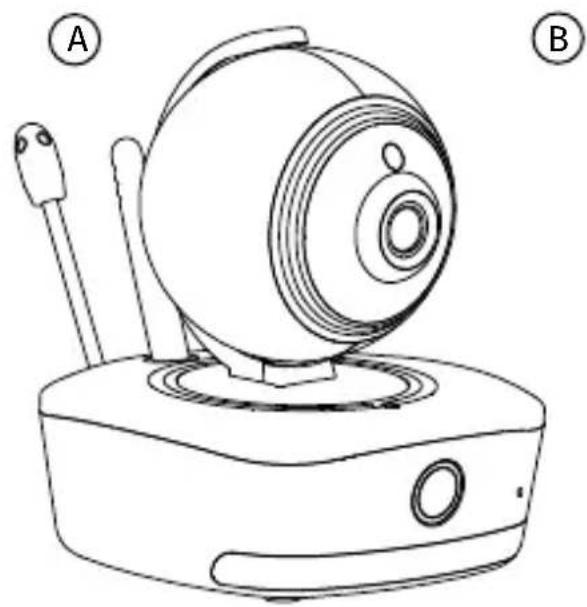

Technische Daten A: Kamera (Babyeinheit/Sender) B: 5V 1500mA AC Netzteil C: Mikro-USB Kabel

DE- 6 - Allgemeine Sicherheitshinweise ! Überprüfen Sie vor jeder Benutzung das Gerät auf offensichtliche Beschädigungen. Sollten Sie Schäden feststellen, darf dieses Gerät nicht verwendet werden. ! Stellen Sie sicher, dass die Betriebsspannung der Steckdose, der des Netzteils entspricht. Prüfen Sie, insbesondere auf einer Auslandsreise, ob die lokale Netzspannung mit der angegebenen Spannung auf dem Gerät bzw. dem Netzteil übereinstimmt. ! Das Gerät und das Netzteil dürfen nicht geöffnet werden, da dies zu Stromschlägen führen kann. Sollte das Gerät fehlerhaft arbeiten, ver- suchen Sie bitte NICHT das Problem selbst zu beheben. In diesem Fall bitten wir Sie, sich an Ihren Händler zu wenden. ! Vermeiden Sie die Berührung von metallischen Gegenständen mit den Stromanschlusskontakten am Gerät. ! Dieses Produkt ist kein Spielzeug! Lassen Sie Kinder nicht mit dem Gerät spielen. ! ACHTUNG! Dieses Babyphone wurde ausschließlich als Hilfsmittel für die Beobachtung Ihres Babys entwickelt. Es darf weder als Ersatz für die Auf- sichtspflicht der Eltern, noch als medizinisches Gerät angesehen werden! Sicherheitshinweise zur Installation ! Platzieren Sie die Babyeinheit immer außer Reichweite des Kindes (Mindestabstand 1 Meter). ! Legen Sie das Babyphone niemals in das Baby- oder Kinderbett bzw. den Laufstall. ! Um eine Strangulation mit dem Netzkabel zu verhindern, sichern Sie die Kabel außerhalb der Reichweite von Kindern. Verwenden Sie keine Verlängerungskabel. DE- 7 - ! Um eine bestmögliche Übertragung zu gewährleisten, sollten die Geräte idealerweise in aufrechter und in erhöhter Position aufgestellt werden. ! Platzieren Sie den Empfänger NICHT in der Nähe von Funkgeräten oder Mikrowellen. Die Abstrahlung dieser Geräte kann den Empfang stark be- einträchtigen. ! Verwenden Sie die Geräte nicht in Wassernähe oder an feuchten Orten. Tauchen Sie die Geräte nicht in Wasser. ! Spülen Sie die Geräte nicht unter fließendem Wasser ab. ! Bedecken Sie das Babyphone nicht mit einem Handtuch, Kleidung oder einer Decke. ! Vermeiden Sie extreme Hitze und direkte Sonneneinstrahlung. ! Die Steckdose für den Anschluss des Netzteils muss nahe des Babypho- nes liegen und zu jeder Zeit frei zugänglich sein. ! Die Trennung vom Versorgungsnetz ist nur gewährleistet, wenn das Netzteil aus der Steckdose gezogen ist.

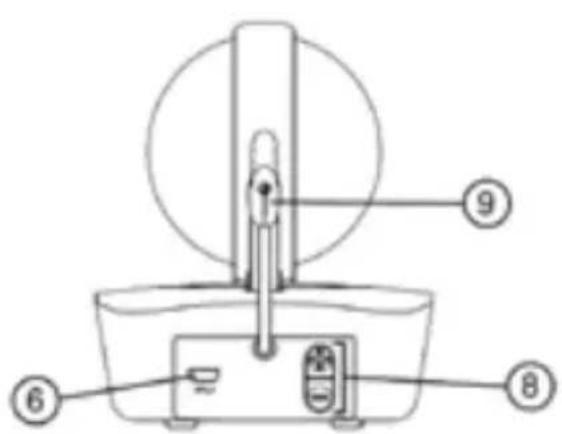

6. Mikro-USB Eingang für Netzteil

8. Lautstärke erhöhen/verringern

9. Temperatur Sensor

DE- 8 - Inbetriebnahme und Pairing Prozess

1. Stellen Sie die Kamera auf einen stabilen Tisch oder montieren Sie sie

2. Laden Sie die reer IP BabyCam Move App aus dem Apple App Store/

Google Play Store herunter.

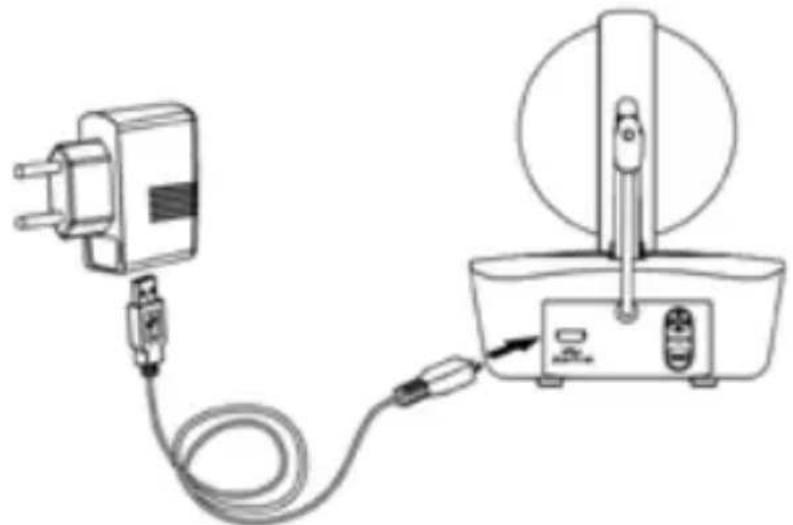

3. Schließen Sie die Kamera mit dem mitgelieferten Netzteil an und

schalten Sie sie mit der An/Aus-Taste (1) an. Die Betriebsanzeige (2) beginnt grün zu leuchten. Die Kamera führt nach dem Start einen Ka- librierungsprozess durch, dieser dauert ca. 1 Minute. Während diesem Kalibrierungsprozess dreht und neigt sich die Kamera eigenständig. Warten Sie vor Nutzung der Kamera bis diese den Kalibrierungsprozess beendet hat und stillsteht.

4. Öffnen Sie die reer IP BabyCam Move App und erstellen Sie einen

Account, indem Sie Ihren Namen, E-Mail und Passwort eingeben und die Datenschutzerklärung bestätigen. Ihre Daten werden sicher in ver- schlüsseltem Format auf dem reer Server mit Standort in Deutschland gespeichert. Sollten Sie bereits einen Account erstellt haben loggen Sie sich mit Ihren Daten ein. DE- 9 -

5. Wählen Sie im Hauptmenü den Punkt Kamera hinzufügen aus.

6. Drücken Sie die Pairing-Taste auf der Unterseite der Kamera, bis eine

Stimme bestätigt, dass sich die Kamera im Pairing-Modus befindet. Der Wi-Fi Indikator blinkt im Pairing-Modus lila.

7. Stellen Sie sicher, dass Ihr mobiles Endgerät mit Ihrem 2,4 GHz Wi-Fi

Netzwerk verbunden ist. Geben Sie Ihr Wi-Fi Passwort ein und bestätigen die Eingabe.

8. Halten Sie Ihr mobiles Endgerät mit dem erzeugten QR-Code in einem

Abstand von ca. 20 cm vor die Kamera. Sollte die Kamera den QR-Co- de nicht erkennen, versuchen Sie das mobile Endgerät vor der Kamera etwas vor und zurück zu bewegen. Eine Stimme bestätigt, wenn der QR-Code erfolgreich von der Kamera gescannt wurde.

9. Die Kamera verbindet sich nun automatisch mit dem Wi-Fi Netzwerk.

Dieser Verbindungsprozess benötigt ca. 30 Sekunden. Wenn sich die Kamera erfolgreich mit dem Wi-Fi Netzwerk verbunden hat leuchtet der Wi-Fi Indikator der Kamera blau auf und eine akustische Bestäti- gung ist zu hören. Bei fehlgeschlagener Kopplung wiederholen Sie bitte die Punkte 5 bis 8.

10. Wählen Sie im folgenden Schritt Ihre Kamera aus und weisen dieser

einen Namen zu. Der Name der Kamera kann jederzeit nachträglich in den Optionen der Kamera geändert werden.

11. Ihre Kamera ist nach erfolgreicher Kopplung einsatzbereit und erscheint

im Hauptmenü der reer IP BabyCam Move App. Bei ausreichenden Lichtverhältnissen überträgt die Kamera ein farbiges Bild auf das Dis- play. Wenn die Helligkeit der Umgebung nicht mehr ausreicht, aktiviert sich automatisch der Nachtsichtmodus. In diesem Fall wird dann nur noch ein schwarz/weißes Bild übertragen. DE- 10 -

12. Der Wi-Fi Indikator kann die folgende Zustände anzeigen:

• Rot blinkend – Kamera verbindet sich mit dem Router

• Dauerhaft blau – Kamera ist mit dem Router verbunden

• Blau blinkend – Verbindung zwischen Kamera und Router ist schwach, das Bild kann eventuell gestört sein. Verringern Sie die Distanz zwischen Kamera und Router

• Lila blinkend – Die Kamera ist im Pairing-Modus Funktionen

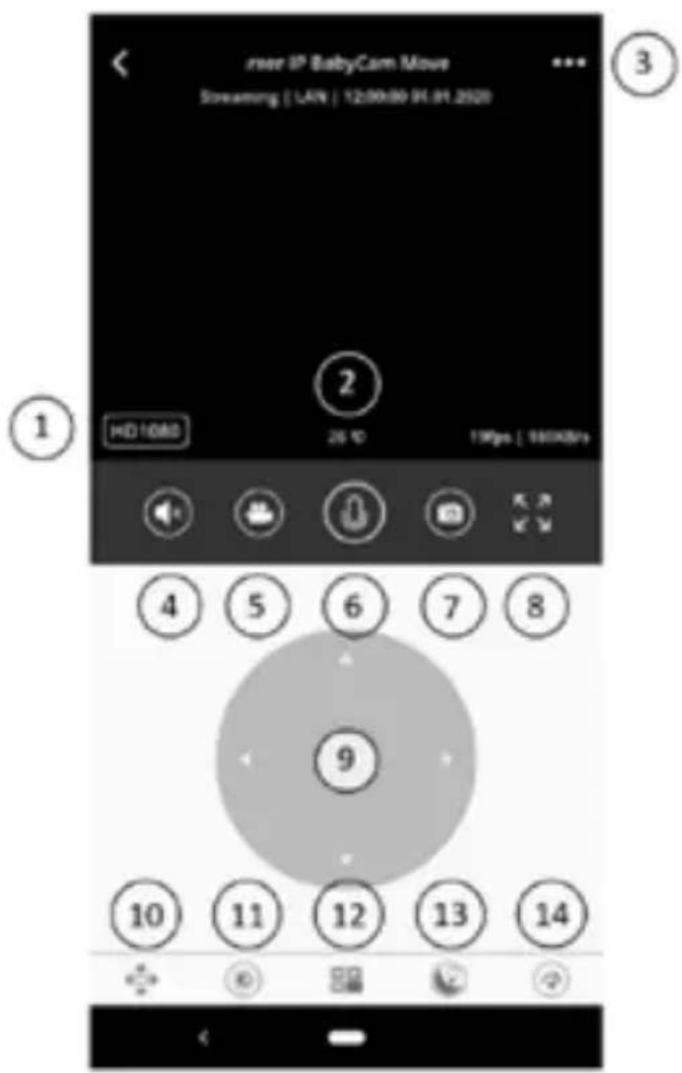

1. Einstellungen Videoqualität

2. Temperaturanzeige

3. Teilen/Einstellungen/Update

11. Einstellungen Helligkeit/Kontrast

12. Speichern von Positionen

DE- 11 - Einstellungen Videoqualität Sie können, je nach Stärke des Signals zwischen 4 Stufen (1080p, 720p, SD, Smooth) für die Qualität des Videosignals wählen. Abhängig von der verfüg- baren Bandbreite des Internets kann es zu Bildstillständen kommen. Wählen Sie eine geringere Auflösung, um wieder ein flüssiges Bild zu erhalten. Temperaturanzeige Temperatur am Standort der verbundenen Kamera. Teilen/Einstellungen/Update Kamera Im Untermenü Teilen können Sie das Videosignal Ihrer IP BabyCam Move per QR-Code mit Familie und Freunden teilen. Lediglich der Hauptaccount hat die Möglichkeit das Videosignal zu teilen. In den Einstellungen können Sie den Sound-, Bewegungs- und Tempera- turalarm einzeln ein- bzw. ausschalten und die Sensitivität dieser Alarme sowie den zeitlichen Abstand zwischen den Alarmen konfigurieren. Sie er- halten die Alarme per Push Nachricht auf Ihr mobiles Endgerät. Weiter lässt sich die Helligkeitsstufe, bei der die Kamera in den automati- schen Nachtsichtmodus schaltet, einstellen. Zuletzt steht Ihnen die Einstellung der Bildglättung zur Verfügung. Sollte die Bildglättung eingeschaltet sein, kann es zu einer Verzögerung bei der Bildübertragung kommen. Schalten Sie dieses Feature aus, wenn Sie eine geringere Verzögerung wünschen. Beim Menüpunkt Update prüft die App, ob eine neue Version der Firm- ware der Kamera verfügbar ist. Sollte ein Update notwendig sein, schließen Sie nicht die App oder schalten die Kamera aus, bevor das Update abgeschlossen wurde. DE- 12 - Sound An/Aus Sie können die Übertragung des Tons ein- bzw. ausschalten. Video aufnehmen/Foto aufnehmen Sie haben die Möglichkeit die schönsten Momente Ihres Kindes als Foto oder Video festzuhalten und diese mit Familie und Freunden zu teilen. Die aufgenommenen Fotos und Videos werden im Hauptmenü unter dem Punkt Medien gespeichert und können von dort aus auch geteilt werden. Gegensprechen Halten Sie den Button gedrückt, um über die Kamera mit Ihrem Baby zu kommunizieren. Vollbild Um die Kamera im Vollbildmodus zu steuern, wischen Sie mit dem Finger über den Touchscreen. Im Vollbildmodus lässt sich das Bild zusätzlich vergrößern, indem Sie zwei Finger auf dem Touchscreen auseinander ziehen. Sollte das Bild gezoomt sein, können Sie die Kamera nicht steuern, zoomen Sie dazu zuerst wieder auf die normale Größer heraus. Mit einem Doppelklick zoomt die Kamera wieder heraus, sodass der volle Bildausschnitt zu sehen ist. Steuerkreuz/Kamerasteuerung Sie können die Kamera mithilfe des Steuerkreuzes aus der Ferne steuern. Die Kamera lässt sich um 330° schwenken und 110° neigen. Einstellungen Helligkeit/Kontrast Wählen Sie aus 1 der 10 verfügbaren Helligkeits- bzw. Kontraststufen. DE- 13 - Speichern von Positionen Für eine einfache Navigation der Kamera können bis zu 4 Positionen abgespeichert werden. Durch einen Klick auf die jeweilige Zahl bewegt sich die Kamera automatisch an die gespeicherte Position. Mit dem Mülleimersymbol lassen sich bereits abgespeicherte Positionen wie- der löschen. Nachtlicht Schalten Sie hier das Nachtlicht ein, aus oder in den VOX-Modus und ändern Sie die Helligkeit des Nachtlichts. Im VOX-Modus schaltet sich das Nachtlicht ein, sobald das Mikrofon Geräusche erkennt. Schlaflieder Wählen Sie aus einem der 6 vorinstallierten Schlaflieder und Naturgeräusche und steuern Sie die Wiedergabe. Die Lautstärke können Sie über die Lautstärkeknöpfe (8) auf der Rückseite der Kamera erhöhen bzw. reduzieren. Reinigung und Wartung Ziehen Sie immer das Netzteil aus der Netzsteckdose, bevor Sie das Gerät reinigen. Verwenden Sie ausschließlich ein leicht feuchtes Tuch. Tauchen Sie das Gerät nicht in Wasser. Benutzen Sie keinerlei chemische Reinigungsmittel. Dieses Produkt erfordert keine spezielle Wartung. Reparaturen am Gerät dürfen nur von einem Fachmann durchgeführt werden. DE- 14 - Problembehebung: Problem Mögliche Ursache Maßnahme Es wird kein Video Signal übertragen

• Die Kamera ist ausgeschaltet

• Das Passwort ist nicht korrekt

• Der Router funktioniert nicht

• Die Kamera ist nicht mit dem Router verbunden

• Ihr Heimnetzwerk hat eine Bandbreite von unter 8 Mbps

• Das Kamera- Betriebssystem ist abgestürzt

• Ihr mobiles End- gerät ist mit einem Router mit Firewall verbunden

• Schalten sie die Kamera ein

• Geben Sie das korrekte Passwort in der App ein

• Schalten Sie ihren Router aus und starten ihn nach 1 Minute neu

• Wiederholen Sie den Pairing-Prozess

• Verwenden Sie ein Netzwerk mit mehr als 20 Mbps

• Starten Sie die Kamera neu

• Verbinden Sie sich mit einem anderen Router oder ver- wenden Sie das Mobilfunknetz DE- 15 - Problem Mögliche Ursache Maßnahme Unsauberes Bild oder Bildstillstände

• Zu viele Geräte nutzen denselben Router, wie die Kamera

• Ihre Internetband- weite ist zu gering, um das HD-Bild anzuzeigen

• Die Distanz zwi- schen der Kamera und Ihrem Router ist zu groß

• Trennen sie einige andere Geräte von Ihrem Router

• Ändern sie die Bildqualität (bspw. von 1080p HD zu Smooth, SD oder 720p)

• Verringern Sie die Distanz zwischen Kamera und Router Konstanter Temperatur-Alarm

• Die Höchst- und Tiefst-Temperatur- grenze ist zu nah am aktuellen Mess- wert in der App

• Senken bzw. erhöhen Sie die Temperaturgrenze in der App Kamera lässt sich im Vollbildmodus nicht steuern

• Das Bild der Kamera ist gezoomt

• Zoomen Sie mit zwei Fingern oder einem Doppelklick heraus, bis Sie wieder den vollen Bildausschnitt sehen DE- 16 - Garantie Bitte Kaufbeleg, Gebrauchsanleitung und Artikelnummer aufbewahren. Gewährleistungsansprüche oder Ansprüche aus Garantieversprechen sind ausschließlich mit dem Händler abzuwickeln. Alle technischen Daten, Informationen sowie Eigenschaften des in diesem Werk beschriebenen Produktes wurden nach bestem Wissen zusammengestellt und entsprechen dem Stand bei Veröffentlichung. Die von reer bereitgestellten Informationen sollten korrekt und zuverlässig sein. Die Firma reer übernimmt dennoch keinerlei Haftung für mögliche Fehler in diesem Dokument und behält sich das Recht vor, ohne vorherige Ankündigung, Änderungen am Produktdesign beziehungsweise an den Spezifikationen vorzunehmen. Vervielfältigung und Weitergabe von Informationen aus diesem urheberrechtlich geschützten Werk in irgendeiner Form oder auf irgendeine Weise, grafisch, elektronisch oder mechanisch, durch Fotokopieren, Aufzeichnen auf Band oder Speichern in einem Datenabfragesystem, auch auszugsweise, bedürfen einer vorherigen schriftlichen Genehmigung der Firma reer. Datenschutz Die Datenschutzbestimmungen können Sie im Hauptmenü unter dem Punkt Profil oder unter online auf www.reer.de nachlesen. DE- 17 - Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin. Die Werkstoffe sind gemäß Ihrer Kennzeichnung wieder verwendbar. Werfen Sie verbrauchte Batterien nicht in den Hausmüll, sondern in den Sondermüll oder in eine Batterie-Sammelstation im Fachhandel. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle Hinweis zum Umweltschutz reer GmbH Muehlstr. 41 • 71229 Leonberg • Germany www.reer.de Betrieb in folgenden Ländern gestattet: DE, CH, AT, IT, FR, BE, NL, ES, LU, GR, HU, CZ, SI, PL, CY, DK, FI, IS, LI, LT, NO, RO, SE, SK, TR Hiermit erklärt die reer GmbH, dass der Funkanlagentyp IP BabyCam Move (Art.Nr.: 80310) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.reer.de DE- 18 - IP BabyCam Move Congratulations on the purchase of your new reer IP BabyCam Move. With its sensitive microphone and HD technology, the new IP BabyCam Move transmits the sounds and the live video of your baby reliably and with crystal clarity. You can use the high-resolution display of your mobile devices to always keep an eye on your little darling. The latest IP technology guarantees interruption-free transmission and guarantees secure and private connection. We are sure you will enjoy the quality of our product for many years to come. Please take a few minutes to read through the safety instructions carefully. You will only be able to use the reer IP BabyCam Move with confidence if all of the points mentioned here have been checked. Please keep the instruction manual in a safe place for future reference. GB- 19 - Scope of delivery VBC-69 Manual Technology Digital IP Frequency 2,4 GHz Transmitter baby unit camera Power supply with mains adaptor Input 110 – 240 V / 50 Hz / 0.3 A Output 5 V / 1,5 A Transmitter power 9,8 dBm Field of view of the lens 100° Camera movement horizontal 330° Camera movement vertical 110° Range Unlimited Cable length 1,50 m Operating temperature -9°C – +55°C
