de Sicherheitsvorschriften für Pneumatische Werkzeuge

en Safety Advices for Pneumatic Tools

1. Allgemeine Information.... 7
2. Symbolerklärung 7

② Zu Ihrer Sicherheit

1. Verantwortung des Betreibers 8
2. Bestimmungsgemäße Verwendung 8
3. Gefahren die vom Gerät ausgehen 9 - 10

③ Zu Ihrer Information

1. Wartung und Pflege 11
2. Ersatzteile 11

④ Störungen 12

⑤ Aufbewahrung und Lagerung 12

⑥ Entsorgung 12

en

13 ... 18

① General Information

HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868

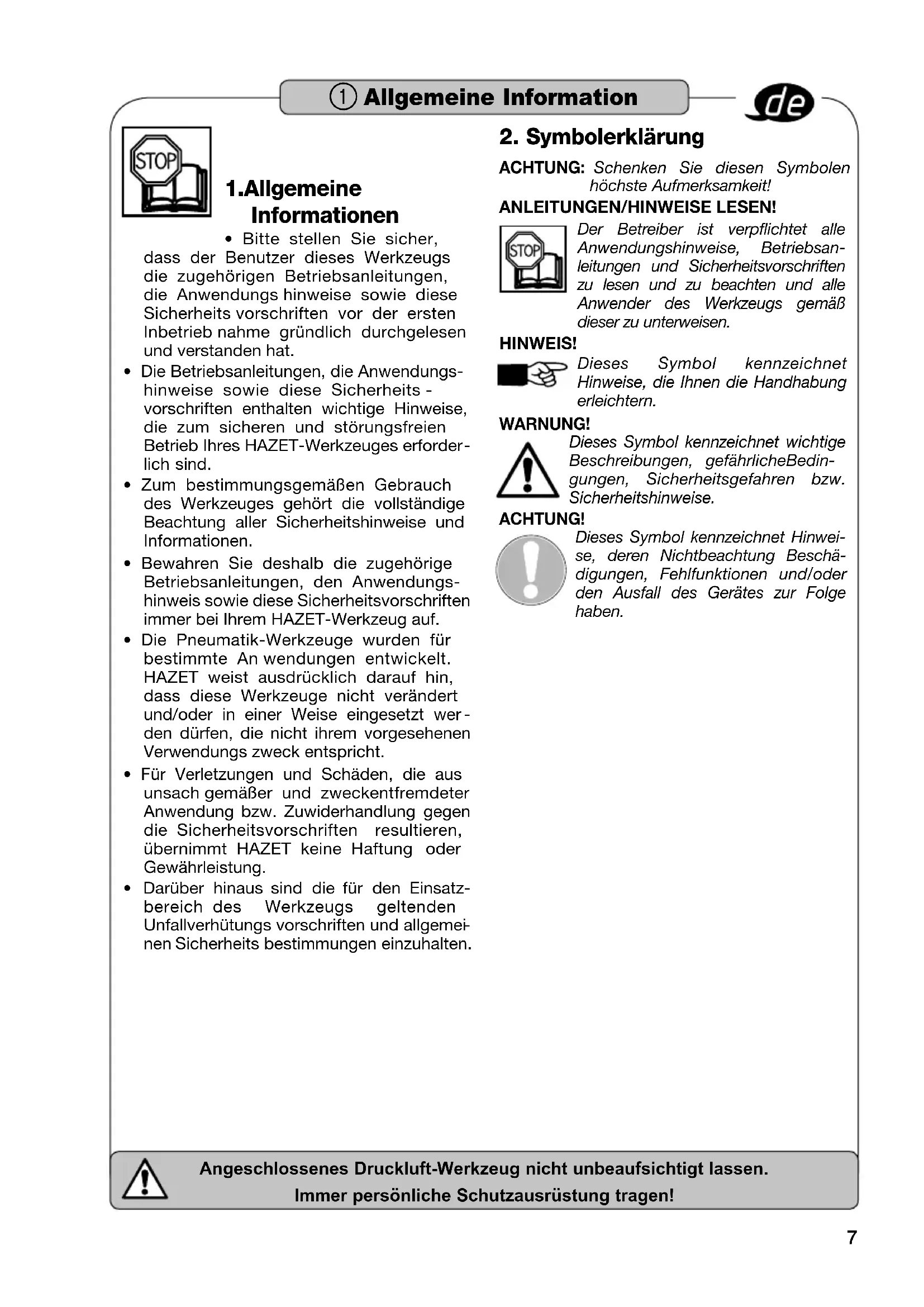

1. Allgemeine Informationen

- Bitte stellen Sie sicher, Benutzer dieses Werkzeugs mörigen Betriebsanleitungen, undungs hinweise sowie diese vorschriften vor der erstennahme gründlich durchgelesen, darnden hat.

- Die Betriebsanleitungen, die Anwendungshinweise sowie diese Sicherheits - vorschriften enthalten wichtige Hinweise, die zum sicheren und störungsfreien Betrieb Ihres HAZET-Werkzeuges erforderlich sind.

- Zum bestimmungsgemäßen Gebrauch des Werkzeuges gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen.

- Bewahren Sie deshalb die zugehörige Betriebsanleitungen, den Anwendungshinweis sowie diese Sicherheitsvorschriften immer bei Ihrem HAZET-Werkzeug auf.

- Die Pneumatik-Werkzeuge wurden für bestimmte Anwendungen entwickelt. HAZET weist ausdrücklich darauf hin, dass diese Werkzeuge nicht verändert und/oder in einer Weise eingesetzt werden dürfen, die nicht ihrem vorgesehenen Verwendungs zweck entspricht.

- Für Verletzungen und Schäden, die aus unsach gemäßer und zweckentfremdeter Anwendung bzw. Zuwiderhandlung gegen die Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung oder Gewährleistung.

- Darüber hinaus sind die für den Einsatzbereich des Werkzeugs geltenden Unfallverhütungs vorschriften und allgemeinen Sicherheits bestimmungen einzuhalten.

2. Symbolerklärung

ACHTUNG: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!

ANLEITUNGEN/HINWEISE LESEN!

Der Betreiber ist verpflichtet alle Anwendungshinweise, Betriebsanleitungen und Sicherheitsvorschriften zu lesen und zu beachten und alle Anwender des Werkzeugs gemäß dieser zu unterweisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kennzeichnet Hinweise, deren Nichtbeachtung Beschädigungen, Fehlfunktionen und/oder den Ausfall des Gerätes zur Folge haben.

Angeschlossenes Druckluft-Werkzeug nicht unbeaufsichtigt lassen. Immer persönliche Schutzausrüstung tragen!

1. Verantwortung des Betreibers

- Das Gerät ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können vom Gerät jedoch Gefahren ausgehen, wenn es von nicht fachgerecht ausgebildetem Per sonal, unsachgemäß oder nicht bestimmungsgemäß, verwendet wird. Jede Per son, die mit Arbeiten am oder mit dem Gerät beauftragt ist, muss daher die Betriebsanleitungen, die Anwendungshinweise und die Sicherheitsvorschriften vor Beginn der Arbeiten gelesen und verstanden haben.

• Die Betriebsanleitungen, die Anwendungshinweise und die Sicherheitsvor schriften sind stets in unmittelbarer Nähe des Geräts aufzubewahren.
• Veränderungen jeglicher Art sowie An- oder Umbauten am Gerät sind untersagt.
• Alle Sicherheits-, Warn- und Bedienungs- hin weise am Gerät sind stets in gut les barem Zustand zu halten. Beschädigte Schil der oder Aufkleber müssen sofort erneuert werden.
• Angegebene Einstellwerte oder -bereiche sind unbedingt einzuhalten.

2. Bestimmungsgemäße Verwendung

Die Betriebssicherheit ist nur bei bestimmungs gemäßer Verwendung entsprechend den Angaben in den Betriebsanleitungen, den Anwendungs hinweisen und unter Berück sich tigung der Sicherheitsvorschriften gewährleistet. Die Benutzung und Wartung muss immer entsprechend den lokalen staatlichen Landes- oder Bundes bestim mungen erfolgen.

• Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben.
• Sicherheitseinrichtungen immer frei er - reich bar vorhalten und regelmäßig prüfen.
  • Die bestimmungsgemäße Verwendung des jeweiligen Pneumatik-Werkzeuges ist in den zugehörigen Betriebsanleitungen bzw. den Anwendungs hinweisen definiert.
• Der unsachgemäße Gebrauch des HAZET-Pneumatik-Werkzeuges oder der Gebrauch nicht entsprechend den Sicherheitsvorschriften kann zu schweren Verletzungen oder zum Tode führen.
• Jede über die bestimmungsgemäße Verwen dung hinausgehende und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungs gemäß.
• Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten aus Schä den durch nicht bestimmungsgemäße Verwendung des Gerätes sind ausgeschlossen.
• Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

Angeschlossenes Druckluft-Werkzeug nicht unbeaufsichtigt lassen. Immer persönliche Schutzausrüstung tragen!

② Zu Ihrer Sicherheit

3. Gefahren die vom Gerät ausgehen

Vor jeder Benutzung ist das HAZET-Werkzeug auf seine volle Funktionsfähigkeit zu prüfen. Ist die Funk tions fähig keit nach dem Ergebnis dieser Prüfung nicht gewährleistet oder werden Schäden festgestellt, darf das Werkzeug nicht verwendet werden. Ist die volle Funktionsfähigkeit nicht gegeben und das Werkzeug wird dennoch verwendet, be steht die Gefahr von erheblichen Kör per-, Ge sund heits- und Sach schäden.

• Werkzeuge, bei denen der Ein-/Aus-Schalter defekt ist, dürfen nicht verwendet werden. Werkzeuge, die nicht mehr mit dem Ein-/Aus-Schalter ein- bzw. ausgeschaltet werden können, sind gefährlich und müssen repariert werden.
• Alle Service- oder Repara turarbeiten immer durch Fachpersonal ausführen lassen. Um die Betriebssicherheit auf Dauer zu gewährleisten, dürfen nur Originalersatzteile verwendet werden.
• Schutzvorrichtungen und/oder Gehäuseteile dürfen nicht entfernt werden.
• Betätigen Sie das Werkzeug nie wenn eine Schutzabdeckung fehlt oder wenn nicht alle Sicherheitseinrichtungen vorhanden und in einwandfreiem Zustand sind.
• Aus Sicherheitsgründen sind Veränderungen an HAZET-Werkzeugen untersagt. Die Vornahme von Veränderungen am Gerät führt zum sofortigen Haftungs ausschluß.

• Arbeitshandschuhe tragen.

Während des Last-Betriebes werden Vibrationen vom Gerät auf den Betreiber übertragen. Unbedingt Arbeits-handschuhe tra gen.

- Schutzbrille tragen. Werkzeuge mit pneumatischem Antrieb können Späne, Staub und anderen Abrieb mit hoher Geschwin digkeit aufwirbeln, was zu schweren Augen verlet zunge führen kann. Druck luft ist gefährlich. Der Luftstrom kann empfindliche Körperteile wie Augen, Ohren etc. schädigen. Vom Luftstrom aufgewirbelte Gegenstände und Staub können zu Verletzungen führen.

• Gehörschutz tragen. Lange Belastung durch die Arbeitsgeräusche eines Druckluft-Werk zeuges kann zum dauerhaften Gehörverlust führen.
• Gesichtsmaske oder Atemschutz tragen. Einige Materialien wie Klebstoffe und Teer enthalten Chemikalien, deren Dämpfe, über einen längeren Zeitraum eingeatmet, schwere Schädigungen verur sachen könne
• Enganliegende Arbeits- schutzkleidung tragen.

Werkzeuge mit drehenden Teilen können sich in Haaren, Kleidung, Schmuck oder anderen losen Gegenständen verfangen, was zu schweren Verletzungen führen kann. Tragen Sie niemals zu weite und/oder mit Bändern oder Schlaufen etc. versehene Kleidung, die sich in den drehenden Werkzeugteilen ver - fangen kann. Legen Sie bei der Arbeit sämtlichen Schmuck, Uhren, Identifikationsmarken, Armbänder, Hals ketten etc. ab, die sich am Werkzeug verfangen könnten. Fassen Sie niemals Werkzeug teile an, die in Bewegung sind. Lange Haare sollen zusammen gebunden oder bedeckt werden.

• Pneumatik-Werkzeuge gehören nicht in Kinderhände. Unbeaufsichtigte oder an die Druckluft-Zufuhr angeschlossene Werk zeuge können von nicht autorisierten Personen benutzt werden und zu deren oder zur Verletzung dritter Personen führen.
• Gerät nicht in explosionsgefährdeten Räumen verwenden. Pneumatik-Werkzeuge können Funkenschlag verursachen, der zur Entzündung brennbarer Materialien führen kann. Werkzeuge nie in der Nähe von brennbaren Substanzen wie Benzin, Naphtha oder Reinigungsmitteln etc. betätigen. Nur in sauberen, gut gelüfteten Bereichen arbeiten, in denen sich keine brennbaren Materialien befinden. Niemals Sauerstoff, Kohlendioxid oder andere in Flaschen abgefüllte Gase zum Antrieb von Pneumatik-Werkzeugen verwenden.

Angeschlossenes Druckluft-Werkzeug nicht unbeaufsichtigt lassen.

Immer persönliche Schutzausrüstung tragen!

• Pneumatik-Werkzeuge nie gegen Menschen, Tiere oder sich selbst richten. Bei Betrieb des Werkzeuges Kinder und andere Personen aus dem Arbeitsbereich fernhalten.
• Gerät nie unbelastet laufen lassen. Werkzeuge wie z.B. Meißel etc. können abbrechen und weggeschleudert werden und den Bediener oder Personen treffen, die sich im Arbeitsbereich aufhalten.
• Pneumatik-Werkzeuge dürfen nicht in Kontakt mit Stromquellen kommen.
• Auf Betriebsdruck achten! Max. Luftdruck in den jeweiligen Betriebsanleitungen oder Anwendungs hinweisen nachlesen. Das Überschreiten des zulässigen Maximal drucks von Werkzeugen und Zubehörteilen kann Explosionen verursachen und zu schweren Verletzungen führen. Der Maximal druck der Druckluft muss gleich oder unterhalb der zulässigen Druckbelastungs angaben des Pneumatik-Werkzeugs liegen.
• Schlauchverbindung auf festen Sitz prü - fen. Keine schadhaften, abgenutzten oder minderwertigen Druckschläuche oder Verbindungsstücke verwenden. Umherschlagende Druck schläuche können zu schweren Verletzungen führen.
• Pneumatik-Werkzeuge nur im druck - losen Zustand abklemmen. Umherschlagende Druckschläuche können zu schweren Verletzungen führen.
• Nur trockene, saubere Luft verwenden. Verwenden Sie niemals Sauerstoff, Kohlendioxid oder andere in Flaschen abge -füllte Gase zum Antrieb von Pneumatik-Werkzeugen.
• Verwenden Sie nur vom Hersteller empfohlene Ersatzteile, Befestigungen und Zubehör.
• Das Werkzeug niemals am Druckluft-Schlauch tragen.
• Das angeschlossene Werkzeug niemals mit dem Finger am Betätigungshebel tragen.
• Unbeabsichtigte Betätigung vermeiden.
• Griffe immer trocken, sauber, öl- und fettfrei halten.

• Achten Sie auf einen sauberen, gut gelüfteten und stets gut beleuchteten Arbeitsbereich.

• Das Werkzeug niemals unter Alkohol- oder Drogeneinfluss benutzen.

• Kennzeichnung des Gerätes muss immer gut lesbar sein.
• Pneumatik-Werkzeuge dürfen nur von unterwiesenen Personen bedient und gewartet werden.
• Reparaturen nur von autorisierten Personen durchführen lassen.
• An Pneumatik-Werkzeugen dürfen keine Manipulationen, Notreparaturen oder Zweckentfremdungen vorgenommen werden.
• Während der Arbeit mit Pneumatik-Werkzeugen nicht in den Arbeitsbereich greifen.
• Treten Undichtigkeiten am Gerät oder andere Betriebsstörungen auf, ist das Gerät sofort von der Druckluft-Quelle zu trennen und die Fehlerursache zu beheben.
• Verwenden Sie Schnellkupplungen nie direkt am Gerät. Die Schnellkupplung muß durch einen mindestens 20 cm langen Luftschlauch vom Gerät getrennt sein.
• Zu betätigende Werkzeuge wie z.B. Meißel, Nadeln. Steckschlüssel-Einsätze usw. nur bei abgekuppeltem Luft schlauch auswechseln.
• Zum Ölen oder zum Austausch der zu betätigenden Werkzeuge wie z.B. Meißel, Nadeln. Steckschlüssel-Einsätze usw. das Pneumatik-Werkzeug immer von der Druckluft-Zufuhr trennen.
• Achten Sie immer auf den einwandfreien Zustand der zu betätigenden Werkzeuge.
• Verwenden Sie nur für das jeweilige Gerät vorgesehene Werkzeuge, wie z.B. Meißel für Meißelhämmer, Schleifscheiben und Bänder für pneumatische Schleifgeräte, etc.
• Auf Reaktionsmoment achten. Auf die Bildung von Reaktionsmomenten und den möglichen Bruch des Werkzeuges achten. An engen Stellen können Reaktionsmomente zu Verletzungen führen. Gegen unerwartete Reaktionsmomente müssen Gegenmaßnahmen getroffen werden.
• Dauerhafte Vibration kann zu Gesundheitsschäden führen.
  • Auf sicheren Stand achten.

Angeschlossenes Druckluft-Werkzeug nicht unbeaufsichtigt lassen.

Immer persönliche Schutzausrüstung tragen!

Die Benutzung, Inspektion und Wartung von Pneumatik-Werk zeugen muss immer entsprechend den lokalen staatlichen Landes- oder Bundesbestimmungenerfolgen.

1. Wartung

• Vor der Durchführung von Wartungsarbeiten ist das Gerät immer von der Druckluft-Zufuhr zu lösen.
• Zur Reinigung des Werkzeuges oder seiner Einzelteile wird der Gebrauch von Waschbenzin empfohlen.
• Reinigen Sie nie mit Lösungsmitteln oder Säuren, Estern (organischen Verbindungen aus Säuren und Alkohol), Aceton (Keton), Chlorkohlenwasserstoffen oder nitrokar -bonathaltigen Ölen. Verwenden Sie keine Chemikalien mit niedrigem Flammpunkt.
• Beschädigte oder abgenutzte Bauteile wie O-Ringe, Lager, Drehklingen usw. sind zu ersetzen.
• Es sind ausschließlich vom Hersteller empfohlene Ersatzteile zu verwenden, andernfalls erlischt die Gewährleistung.
• Achten Sie bei der Entsorgung von Einzelteilen, Schmier- und Reinigungsmitteln darauf, dass die entsprechenden Richtlinien zum Umweltschutz eingehalten werden.
• Kompressortank entwässern und Kondenswasser aus den Luftleitungen entfernen. Lesen Sie die Betriebsanleitung für den Kompressor ebenfalls gründlich durch.

Ölen:

• Pneumatik-Werkzeuge müssen während ihrer gesamten Lebensdauer geölt werden. Der Motor und die Kugellager benötigen Druckluft, um das Werkzeug anzutreiben. Da die Feuchtigkeit in der Druckluft den Motor rosten lässt, muss der Motor täglich geölt werden. Hierfür ist die Verwendung eines integrierten Ölers zu empfehlen.
• HAZET 9070-1 Öler zur Montage am Pneumatik-Werkzeug.

WICHTIG:

Die Verwendung von Luftfiltern und eines Druckluft-Leitungs-ölers ist zu empfehlen.

Angeschlossenes Druckluft-Werkzeug nicht unbeaufsichtigt lassen. Immer persönliche Schutzausrüstung tragen!

ACHTUNG!

Vor dem Ölen, Anschließen oder Abkoppeln des Werkzeuges, die Druckluft-Zufuhr unterbrechen.

Ölen des pneumatischen Motors von Hand:

• Werkzeug von der Luftzufuhr abkoppeln und mit dem Lufteinlass nach oben halten. Ein bis zwei Tropfen Spezial-Druckluftöl in den Lufteinlass geben.
• Werkzeug an die Druckluft-Zufuhr anschließen, Luftauslass am Werkzeug mit einem Handtuch abdecken und einige Sekunden laufen lassen.
• Für das Ölen des Werkzeugs nie brennbare oder leicht verdampfende Flüssigkeiten wie Kerosin, Diesel oder Benzin verwenden.

ACHTUNG!

Überschüssiges Öl im Motor wird sofort durch den Luftauslass ausgestoßen.

WARNUNG!

Auslassöffnung nie auf Menschen oder Objekte richten.

2. Ersatzteile

• Nur Original-Ersatzteile des Herstellers verwenden.
• Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Werkzeuges führen.
• Bei Verwendung nicht freigegebener Ersatz teile erlöschen sämtliche Garantie-, Service-, Schadenersatz- und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.

④ Störungen

Zur Störungsbeseitigung bitte prüfen:

• Kompressionsanlage und Druckluft-Zuleitung, Luftverbrauch l/min und Schlauch querschnitt entsprechen den technischen Anforderungen des Gerätes?
• Betriebsluft untersuchen, enthält Staub und Rostanteile oder Kondensat?
• Luftmotor ist überölt?
• Zur Inanspruchnahme des Kunden dienstes setzen Sie sich bitte mit Ihrem Händler oder dem HAZET-Service Center in Verbindung.

⑤ Aufbewahrung/Lagerung

Das Gerät ist unter folgenden Be ding ungen zu lagern und aufzubewahren:

• Gerät trocken und staubfrei lagern.
• Gerät keinen Flüssigkeiten und/oder aggressiven Substanzen aussetzen.
• Gerät nicht im Freien aufbewahren.
• Gerät für Kinder unzugänglich aufbewahren.
  • Lagertemperatur -10°C bis +40°C.
  • Relative Luftfeuchtigkeit max. 60%.

⑥ Entsorgung

- Zur Aussonderung, reinigen und unter Beachtung geltender Arbeits- und Umweltschutzvorschriften zerlegen. Be stand teile der Wiederverwertung zuführen.

Die Verringerung von Umweltbelastungen und die Bewahrung der Umwelt, stehen im Mittelpunkt unserer Aktivitäten!

Bei HAZET wird Umweltschutz groß geschrieben.

Angeschlossenes Druckluft-Werkzeug nicht unbeaufsichtigt lassen. Immer persönliche Schutzausrüstung tragen!

1. General information
