90411 - дрель Hazet - Бесплатное руководство пользователя

Тип продукта	Пневматическая дрель
Бренд	Hazet
Модель	90411
Питание	Сжатый воздух
Соответствующее использование	Сверление и завинчивание в соответствии со спецификациями производителя
Указания по безопасности	Надевайте перчатки, очки, средства защиты слуха, плотно прилегающую одежду
Уход и очистка	Очистка уайт-спиритом, не используйте легковоспламеняющиеся растворители
Смазка	Специальное пневматическое масло ежедневно, используйте смазчик HAZET 9070-1
Запасные части	Используйте только оригинальные запчасти HAZET
Неисправности	Проверьте подачу воздуха, наличие конденсата, избыток масла
Хранение	Сухое место, защищенное от пыли, температура от -10 до +40°C, влажность <60%
Утилизация	Утилизируйте компоненты в соответствии с местными нормами
Общая информация	Прочтите руководство по эксплуатации перед использованием
Проверка перед использованием	Проверьте исправность инструмента
Рабочая зона	Чистое, хорошо освещенное, без легковоспламеняющихся веществ
Транспортировка	Не переносить за шланг, не оставлять подключенным без присмотра
Ремонт	Только квалифицированными специалистами
Гарантия	Аннулируется при использовании неоригинальных деталей

Часто задаваемые вопросы - 90411 Hazet

Как смазать мою пневматическую дрель Hazet 90411?

Отключите инструмент от подачи воздуха, поместите одну-две капли специального пневматического масла в воздухозаборное отверстие, снова подключите и дайте поработать несколько секунд, накрыв выпускное отверстие полотенцем. Выполняйте эту процедуру ежедневно. Для непрерывной смазки можно использовать смазчик HAZET 9070-1.

Какое давление сжатого воздуха использовать?

Максимально допустимое давление указано в инструкции по эксплуатации. Никогда не превышайте это давление. Используйте чистый и сухой воздух, избегайте баллонных газов, таких как кислород.

Как очистить инструмент?

Очищайте инструмент с помощью уайт-спирита. Никогда не используйте растворители, кислоты, ацетон или хлорированные углеводороды. Продуйте резервуар компрессора и удалите конденсат из трубопроводов.

Какие средства защиты носить?

Всегда надевайте рабочие перчатки, защитные очки, средства защиты слуха, защитную маску или респиратор, а также плотно прилегающую одежду, чтобы избежать захвата.

Могу ли я использовать неоригинальные запасные части?

Нет. Используйте только оригинальные запасные части HAZET. Использование неавторизованных деталей аннулирует гарантию и может привести к повреждениям или травмам.

Что делать в случае неисправности?

Проверьте компрессорную установку, шланги, наличие пыли или конденсата в воздухе, а также возможный избыток масла в двигателе. Если проблема сохраняется, обратитесь в сервисную службу к дистрибьютору.

Как хранить инструмент в течение длительного времени?

Храните инструмент в сухом и защищенном от пыли месте. Избегайте воздействия жидкостей или агрессивных веществ. Поддерживайте температуру от -10 до +40°C и относительную влажность ниже 60%. Храните в недоступном для детей месте.

Как утилизировать инструмент?

Очистите инструмент и утилизируйте компоненты в соответствии с местными нормами по охране окружающей среды и безопасности труда.

Могу ли я использовать инструмент во взрывоопасной атмосфере?

Нет. Никогда не используйте инструмент в месте с риском взрыва. Пневматические инструменты могут образовывать искры. Держите легковоспламеняющиеся вещества, такие как бензин или моющие средства, подальше.

Должен ли я прочитать инструкцию перед использованием?

Да, перед использованием необходимо прочитать руководство по эксплуатации, инструкцию по применению и правила безопасности. Храните эти документы вместе с инструментом для последующего ознакомления.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 90411 Hazet

Инструкция по безопасной эксплуатации пневматического инструмента

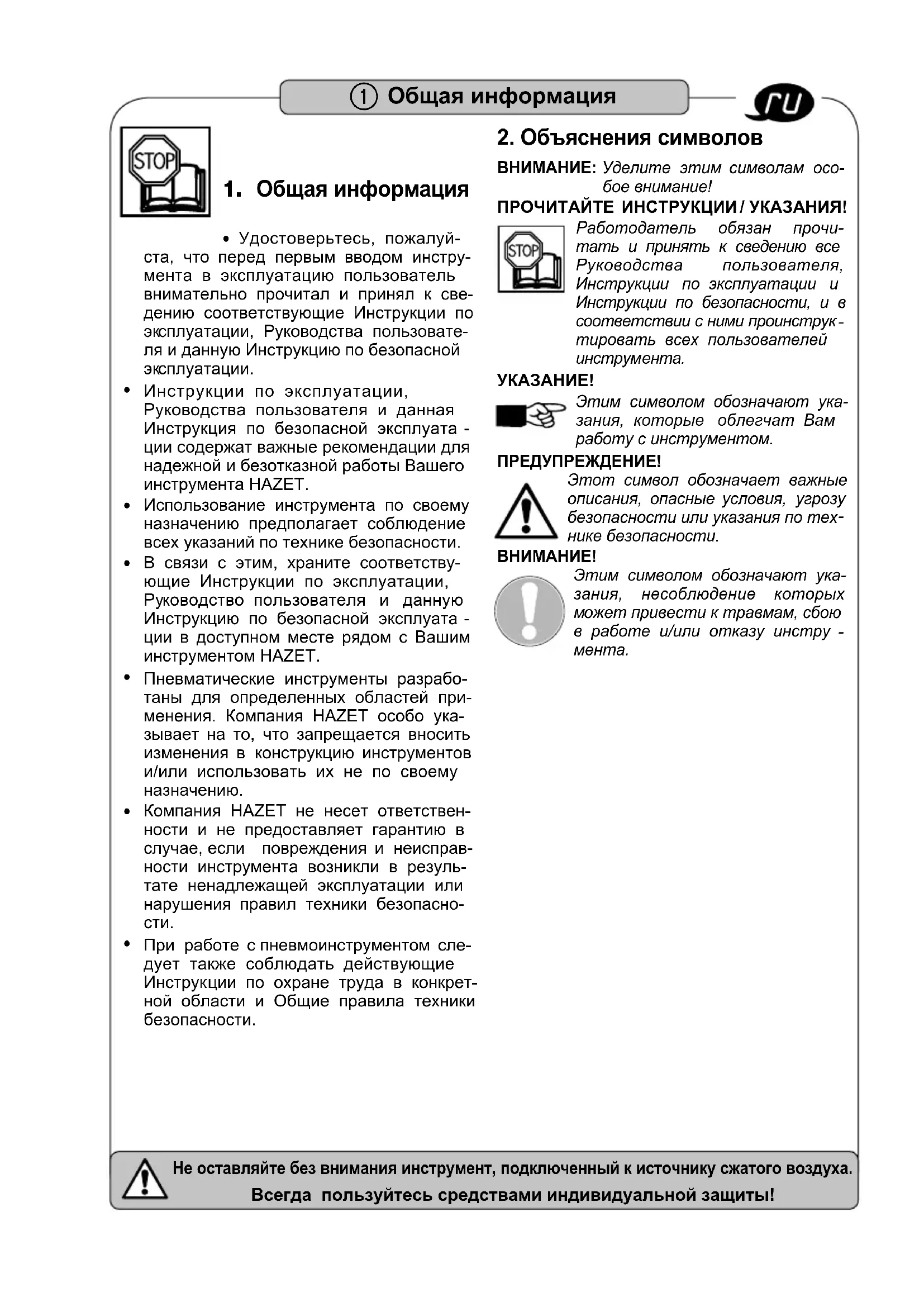

① Общая информация
1. Общая информация.... 61 2. Объяснение символов.... 61

② Для Вашей безопасности

1. Ответственность работодателя.... 62
2. Использование по назначению .... 62
3. Потенциальная опасность при работе с инструментом .... 63 - 64

③ Информация для пользователя

1. Уход и техническое обслуживание .... 65
2. Запасные детали .... 65

④ Неисправности 66

⑤ Хранение 66

⑥ Утилизация 66

tr 67...72

ВЫСОЧАЙШИЕ ТЕХНОЛОГИИ В ПРОИЗВОДСТВЕ ИНСТРУМЕНТОВ С 1868 ГОДА

1868 YILINDAN İTİBAREN ALET İMALATINDA ÜSTÜN TEKNOLOJİ

NAJVYŠÍA TECHNOLÓGIA VO VÝROBE NÁSTROJOV OD ROKU 1868

NAJVEĆA KVALITETA U PROIZVODNJI ALATA JOŠ OD 1868

① Allgemeine Information

- Удостоверьтесь, пожалуйста, что перед первым вводом инструмента в эксплуатацию пользователь внимательно прочитал и принял к сведению соответствующие Инструкции по эксплуатации, Руководства пользователя и данную Инструкцию по безопасной эксплуатации.

• Инструкции по эксплуатации, Руководства пользователя и данная Инструкция по безопасной эксплуатации содержат важные рекомендации для надежной и безотказной работы Вашего инструмента HAZET.
• Использование инструмента по своему назначению предполагает соблюдение всех указаний по технике безопасности.
• В связи с этим, храните соответствующие Инструкции по эксплуатации, Руководство пользователя и данную Инструкцию по безопасной эксплуатации в доступном месте рядом с Вашим инструментом HAZET.
• Пневматические инструменты разработаны для определенных областей применения. Компания HAZET особо указывает на то, что запрещается вносить изменения в конструкцию инструментов и/или использовать их не по своему назначению.
• Компания HAZET не несет ответственности и не предоставляет гарантию в случае, если повреждения и неисправности инструмента возникли в результате ненадлежащей эксплуатации или нарушения правил техники безопасности.
• При работе с пневмоинструментом следует также соблюдать действующие Инструкции по охране труда в конкретной области и Общие правила техники безопасности.

2. Объяснения символов

ВНИМАНИЕ: Уделите этим символам особое внимание!

ПРОЧИТАЙТЕ ИНСТРУКЦИИ/ УКАЗАНИЯ!

Работодатель обязан прочитать и принять к сведению все Руководства пользователя, Инструкции по эксплуатации и Инструкции по безопасности, и в соответствии с ними проинструктировать всех пользователей инструмента.

УКАЗАНИЕ!

Этим символом обозначают указания, которые облегчат Вам работу с инструментом.

ПРЕДУПРЕЖДЕНИЕ!

Этот символ обозначает важные описания, опасные условия, угрозу безопасности или указания по технике безопасности.

ВНИМАНИЕ!

Этим символом обозначают указания, несоблюдение которых может привести к травмам, сбою в работе и/или отказу инстру - мента.

Не оставляйте без внимания инструмент, подключенный к источнику сжатого воздуха.

Всегда пользуйтесь средствами индивидуальной защиты!

1. Ответственность работодателя

• Инструмент разработан и изготовлен в соответствии с действующими на момент производства техническими стандартами и признан годным к эксплуатации. Однако, он может стать источником потенциальной опасности, если с ним работает необученный, неквалифицированный персонал, если он используется ненадлежащим образом или не по назначению. Поэтому каждый пользователь инструмента до начала работ должен прочитать и принять к сведению Инструкции по эксплуатации, Руководства пользователя и Инструкцию по безопасности.
• Инструкции по применению, Руководства пользователя и Инструкция по безопасной эксплуатации должны храниться в доступном месте рядом с инструментом.
• Запрещается вносить какие-либо изменения в конструкцию инструмента.
• Все предупредительные надписи и указания, нанесенные на инструмент, должны легко читаться. Поврежденные таблички или наклейки необходимо заменить новыми
• Всегда соблюдайте указанные установочные параметры или диапазоны.

2. Использование по назначению

Безопасность в работе обеспечивается только, если инструменты используются по назначению, предусмотренному в Инструкциях по эксплуатации, Руководствах пользователя и с учетом Правил техники безопасности. Использование и техническое обслуживание всегда должно осуществляться с учетом государственных и местных Предписаний.

• Используйте инструмент только, если он находится в технически безупречном состоянии и годен к эксплуатации.
• Храните устройства безопасности в легкодоступном месте и регулярно их проверяйте.
• Назначение каждого пневматического инструмента описано в соответствующей Инструкции по эксплуатации или Руководстве пользователя.
• Ненадлежащее использование пневматического инструмента HAZET или несоблюдение правил безопасности может привести к тяжелым травмам и даже смерти.
• Любое иное использование инструмента, чем предусмотрено в его Инструкции по эксплуатации, запрещается, и рас -сматривается, как использование не по назначению.
• Исключаются претензии любого рода к производителю и/или его доверенным лицам, если ущерб возник в результате использования инструмента не по назначению.
• Ответственность за ущерб, возникший в результате использования инструмента не по назначению, несет только эксплуатирующая компания.

Не оставляйте без внимания инструмент, подключенный к источнику сжатого воздуха.

Всегда пользуйтесь средствами индивидуальной защиты!

② Для Вашей безопасности

3. Потенциальная опасность и работе с инструментом

Перед каждым использованием инструмента HAZET проверяйте его работоспособность. Запрещается использование инструмента, если в результате проверки Вы обнаружили неисправность. Использование неисправного инструмента может привести к травме или материальному ущербу.

• Нельзя пользоваться инструментами, у которых неисправно пусковое устройство. Инструменты, которые невозможно включить или выключить соответствующим переключателем, опасны, их нужно отремонтировать.
• Все работы по обслуживанию и ремонту должен выполнять только квалифицированный персонал. Чтобы гарантировать безопасную эксплуатацию в течение длительного времени, используйте только оригинальные запасные части.
• Нельзя удалять защитные приспособления и/или части корпуса.
• Никогда не включайте инструмент, если отсутствует защитная крышка, не все защитные приспособления на месте или в исправном состоянии.
• В целях безопасности запрещается каким- либо образом изменять инструменты HAZET. Гарантийная ответственность исключается в случае любых изменений в конструкции инструмента.
• Пользуйтесь защитными перчатками. При

работе под нагрузкой инструмент производит вибрацию, которая передается на оператора. При работе с инструментом обязательно пользуйтесь защитными перчатками.

- Пользуйтесь защитными очками. При

работе инструментов с пневматическим приводом могут образоваться вихревые потоки из стружек, пыли, частиц материала, двигающиеся с высокой скоростью, что может

привести к тяжелым травмам глаз. Опасен нагнетаемый сжатый воздух. Поток воздуха может повредить чувствительные органы тела, например, глаза, уши и т.п. С потоком воздуха поднимаются твердые частицы и пыль, которые могут привести к травмам.

- Пользуйтесь средствами защиты органов слуха. Шум, который производят пневматические инструменты во время работы, при длительной нагрузке может вызвать стойкую потерю слуха.

- Пользуйтесь средствами защиты органов дыхания.

Некоторые материалы, например, адгезивы и смолы, содержат химикаты, пары которых при длительном вдыхании

могут привести к тяжелым последствиям.

- Носите облегающую рабочую одежду. Инструмен ты с вращающимися деталями, могут запутаться в волосах, одежде, украшениях или других предметах, что может привести к тяжелым травмам.

Никогда не носите слишком свободную одежду, или одежду с лентами, завязками и т.п., которые могут попасть во вращающиеся детали инструмента. При работе снимайте все украшения, часы, нагрудные карточки, браслеты, цепочки и т.п., которые могут запу таться в деталях инструмента. Никогда не прикасайтесь к деталям инструмента, которые находятся в движении. Длинные волосы надо подобрать или прикрыть.

• Не допускайте, чтобы пневматические инструменты попали в руки детям. Оставленные без присмотра или соединенные с пневмоприводом инструменты могут попасть в руки посторонних лиц, что может привести к травмам, в том числе третьих лиц.
• Запрещается использование инструмента во взрывоопасной среде. Пневмоинструменты могут вызвать образование искры, что может привести к воспламенению горючих материалов. Никогда не пользуйтесь инструментами вблизи горючих материалов, таких как бензин, сольвент или средства для химической очистки и т.п. Производите работы только в чистых, хорошо проветриваемых помещениях, где нет легко воспламеняющихся материалов. Никогда не используйте кислород, двуюкись углерода или другие газы, наполненные в баллоны, для приведения в действие пневматических инструментов.

Не оставляйте без внимания инструмент, подключенный к источнику сжатого воздуха.

Всегда пользуйтесь средствами индивидуальной защиты!

RU

② Для Вашей безопасности

• Никогда не направляйте пневматические инструменты на людей, животных или на себя. При работе с инструментом в рабочей зоне не должны находиться дети и посторонние лица.
• Никогда не оставляйте инструмент работать на холостом ходу. Насадки инструмента, например, пневмозубила, могут обломиться, отскочить в сторону и попасть в оператора или других лиц, находящихся в рабочей зоне.
• Пневматические инструменты не должны соприкасаться с источниками напряжения.
• Следите за рабочим давлением! Макс. давление воздуха указано в соответствующих Инструкциях по эксплуатации или Руководствах пользователя. Превышение максимально допустимого давления инструмента или его компонентов может стать причиной взрыва и привести к тяжелым травмам. Максимальное давление сжатого воздуха должно быть постоянным и лежать в допустимых для пневмоинструмента пределах.
• Проверяйте плотность соединения шлангов. Не используйте поврежденные, изношенные или низкокачественные шланги или соединительные элементы. Разрыв напорных шлангов может привести к тяжелым травмам.
• Отсоединяйте пневматические инструменты только при закрытой запорной арматуре. Разрыв напорных шлангов может привести к тяжелым травмам.
• Используйте только сухой, чистый воздух. Никогда не используйте кислород, двуюкись углерода или другие газы, наполненные в баллоны, для приведения в действие пневматических инструментов.
• Используйте только рекомендованные производителем запасные части, крепления и аксессуары.
• Никогда не поднимайте инструмент за шланг для подачи сжатого воздуха.
• Никогда не переносите подключенный инструмент, держа его пальцем за рычаг управления.
• Избегайте случайный запуск инструмента.
• Рукоятки всегда должны быть сухими, чистыми, без следов смазки.

• Следите за тем, чтобы рабочая зона была чистой, с хорошей вентиляцией и достаточным освещением.

• Никогда не пользуйтесь инструментом в состоянии алкогольного или наркотического опьянения.

• Маркировка на инструменте должна хорошо читаться.
• Только обученный персонал может выполнять работы и обслуживать пневматические инструменты.
• Ремонт может выполняться только авторизованными лицами.
• С пневматическими инструментами нельзя выполнять манипуляции, аварийный ремонт или работы не по назначению.
• Не находится в рабочей зоне во время выполнения работ с пневматическими инструментами.
• При появлении негерметичности или других неполадок нужно немедленно отсоединить инструмент от источника подачи сжатого воздуха и устранить причину неисправности.
• Никогда не размещайте быстродействующую муфту непосредственно на инструменте. Быстродействующая муфта должна быть отделена от инструмента воздушным шлангом длиной не менее 20 см.
• Устанавливайте съемные рабочие насадки, например, зубило, иглы, торцевые головки и т.д. только после отсоединения инструмента от воздушной магистрали.
• Для смазки или замены рабочих насадок, например, зубила, игл, торцевых головок и т.д. всегда отсоединяйте инструмент от воз душной магистрали.
• Всег да следите за тем, чтобы съемные рабочие насадки находились в безупречном состоянии.
• Используйте только предназначенные для соответствующего инструмента рабочие насадки, например, насадки для зубила с пневмозубилом, шлифовальные диски и ленты с пневматическими шлифовальными машинами и т.п.
• Следите за обратным (реактивным) моментом. Следите за образованием обратного момента и возможной поломкой инструмента. В условиях ограниченного пространства обратные моменты могут привести к травмам. Принимайте меры для предупреждения обратных моментов.
• Длительная вибрация может нанести вред здоровью.
• Соблюдайте безопасное положение.

Не оставляйте без внимания инструмент, подключенный к источнику сжатого воздуха.

Всегда пользуйтесь средствами индивидуальной защиты!

Использование, контроль и техническое обслуживание пневматических инструментов всегда должны осуществляться с учетом государственных и местных предписаний.

1. Техническое обслуживание

• Перед проведением работ по техническому обслуживанию всегда отключайте инструмент от воздушной магистрали.
• Для очистки инструмента или его отдельных компонентов мы рекомендуем использовать промывочный бензин.
• Никогда не используйте для очистки растворители или кислоты, сложные эфиры (органические соединения из кислот и спирта), ацетон (кетон), хлорированные углеводороды или масла с содержанием нитрокарбоната. Не пользуйтесь химикатами с низкой температурой воспламенения.
• Заменяйте поврежденные или изношенные компоненты, такие как уплотнительные кольца, подшипники, лезвия и т.п.
• Используйте только рекомендованные производителем запасные части, в противном случае Вы потеряете право на гарантийное обслуживание.
• При утилизации отдельных деталей, смазочных или чистящих средств соблюдайте соответствующие Директивы по охране окружающей среды.
• Сливайте воду из резервуара компрессора и удаляйте конденсат из воздушных магистралей. Внимательно прочитайте Инструкцию по эксплуатации компрессора.

Масла:

• Пневматические инструменты необходимо смазывать в течение всего срока их службы. Мотор и шарикоподшипники подвергаются воздействию сжатого воздуха, чтобы привести в действие инструмент. Так как влага, содержащаяся в сжатом воздухе, может вызвать появление ржавчины в моторе, его нужно смазывать ежедневно. Для этих целей мы рекомендуем использовать встроенные масленки.
• Масленка для установки на пневматиче -ском инструменте HAZET 9070-1.

ВАЖНО:

Рекомендуется использовать воздушные фильтры и масленки для магистралей сжатого воздуха

ВНИМАНИЕ!

Перед смазкой, подключением или отключением инструмента перекрывайте подачу сжатого воздуха.

Смазка пневматического мотора вручную:

• Отсоедините инструмент от линии сжатого воздуха и держите отверстием для впуска воздуха вверх. Введите в отверстие одну – две капли специального масла для сжатого воздуха.
• Подключите инструмент к линии сжатого воздуха, прижмите к отверстию для выпуска воздуха на инструменте кусок ткани и дайте инструменту поработать несколько секунд.
• Никогда не используйте для смазки инструмента горючие или быстро испа ряющиеся жидкости, такие как керосин, дизель или бензин.

ВНИМАНИЕ!

Избыточная смазка в моторе немедленно выталкивается через отверстие для выпуска воздуха.

ПРЕДУПРЕЖДЕНИЕ!

Никогда не направляйте выпускное отверстие на людей или предметы.

2. Запасные детали

• Используйте только оригинальные запасные части.
• Неправильные или недоброкачественные запасные части могут привести к повреждениям, сбоям в работе и даже полному отказу инструмента
• При использовании не рекомендован -ных производителем запасных частей Вы теряете все права на гарантийное, сервисное обслуживание и возмещение убытков со стороны производителя или его уполномоченных, торговых агентов и представителей.

Не оставляйте без внимания инструмент, подключенный к источнику сжатого воздуха.

Всегда пользуйтесь средствами индивидуальной защиты!

④ Неисправности

Для устранения неисправности проверьте, пожалуйста:

• Соответствуют ли компрессорная установка и линия подачи сжатого воздуха, расход воздуха в л/мин. и поперечное сечение шланга техническим требовани -ям пневмоинструмента?
• Проверьте качество рабочего воздуха, содержит ли он пыль, частички ржавчины или конденсат?
• Нет ли избытка масла в пневмомоторе?
• Чтобы воспользоваться сервисной службой, обратитесь к своему поставщику или в Сервисный центр HAZET.

⑤ Хранение

Инструмент должен храниться при следующих условиях:

• Храните инструмент в сухом, не пыльном помещении.
• Не подвергайте инструмент воздействию жидкостей и/или агрессивных веществ.
• Не храните инструмент под открытым небом.
• Храните инструмент в недоступном для детей месте.
  • Температура хранения от -10°C до +40°C.
• Относительная влажность воздуха макс. 60%.

⑥ Утилизация

- Перед утилизацией очистите и демонтируйте инструмент с учетом действующих Директив по охране труда и защите окружающей среды. Пригодные для дальнейшей переработки компоненты отправьте по назначению.

Мы постоянно заботимся о сокращении нагрузки на экологию и сохранении окружающей среды!

Слово Экология HAZET всегда пишет с большой буквы!

Не оставляйте без внимания инструмент, подключенный к источнику сжатого воздуха.

Всегда пользуйтесь средствами индивидуальной защиты!
