Produkttyp	Pneumatische Kombinations-Basiseinheit mit Vibrations- und Hammerfunktion
Marke	Hazet
Modell	9035VH
Lufteinlass	12,91 mm (1/4")
Arbeitsdruck	6,3 bar (ca. 90 PSI)
Gewicht	2,2 kg
Abmessungen (L x B x H)	211 mm x 52 mm x 189 mm
Schläge pro Minute (Vibro-Modus)	1100 bpm
Schläge pro Minute (Hammer-Modus)	3000 bpm
Hub	73 mm
Durchschnittlicher Luftverbrauch (Vibro-Modus)	19 L/min
Durchschnittlicher Luftverbrauch (Hammer-Modus)	198 L/min
Schalldruckpegel (Vibro-Modus)	92 dB(A)
Schalldruckpegel (Hammer-Modus)	105 dB(A)
Schallleistungspegel (Vibro-Modus)	103 dB(A)
Schallleistungspegel (Hammer-Modus)	116 dB(A)
Vibrationspegel (Vibro-Modus)	5 m/s²
Vibrationspegel (Hammer-Modus)	18 m/s²
Meißelaufnahme	6-kant, 10 mm
Empfohlener Schlauchdurchmesser	10 mm
Lagertemperatur	-10 bis +45 °C
Schmierung	Täglich mit speziellem Pneumatiköl über den Lufteinlass
Sicherheitsausrüstung	Sicherheitsbrille, Gehörschutz, Handschuhe, eng anliegende Kleidung
Ersatzteile	Nur Hazet-Originalersatzteile verwenden (z. B. Meißel, Schnellspannadapter)

Häufig gestellte Fragen - 9035VH Hazet

Wie wechsle ich zwischen Vibro-Modus und Hammer-Modus?

Verwenden Sie die Luftregulierung am Griff, um den Arbeitsmodus auszuwählen: Drehen Sie auf MIN für den Vibro-Modus (geringe Leistung) und auf MAX für den Hammer-Modus (volle Leistung).

Was ist der maximale Arbeitsdruck für den Hazet 9035VH?

Der maximale Arbeitsdruck beträgt 6,3 bar (ca. 90 PSI). Überschreiten Sie diesen Druck nicht, um Werkzeugschäden oder Verletzungen zu vermeiden.

Wie wechsle ich den Meißel?

Ziehen Sie die Spannzange am bohrfutterlosen Bohrfutter zurück, setzen Sie den Meißel ein und lassen Sie die Spannzange los, um ihn zu arretieren. Überprüfen Sie vor der Verwendung immer, ob der Meißel fest sitzt.

Welches Zubehör ist im Lieferumfang des 9035VH enthalten?

Die Basiseinheit wird mit einem bohrfutterlosen Bohrfutter geliefert. Optionales Zubehör umfasst Vibrationsmeißelsets (9035 V/5) und Meißelhammersets (9035 H/6) mit verschiedenen Meißeln.

Wie sollte ich das Druckluftwerkzeug schmieren?

Trennen Sie die Luftzufuhr, geben Sie 1-2 Tropfen spezielles Pneumatiköl in den Lufteinlass, schließen Sie wieder an und lassen Sie es kurz laufen, während Sie den Auslass mit einem Tuch abdecken. Schmieren Sie täglich für beste Leistung.

Kann der 9035VH als Bohrer verwendet werden?

Ja, indem Sie das bohrfutterlose Bohrfutter auf das Werkzeug schrauben. Es ist jedoch in erster Linie als Vibrations- und Hammerwerkzeug zum Lösen von Schrauben und Meißeln konzipiert.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie immer Sicherheitsbrille, Gehörschutz, Handschuhe und eng anliegende Kleidung. Halten Sie Kinder fern und richten Sie das Werkzeug nie auf jemanden.

Welcher Luftschlauchdurchmesser wird empfohlen?

Für optimale Leistung wird ein Schlauch mit einem Innendurchmesser von 10 mm empfohlen.

Wie lagere ich das Werkzeug bei Nichtgebrauch?

Lagern Sie es an einem trockenen, staubfreien Ort bei Temperaturen zwischen -10 und +45 °C. Vermeiden Sie den Kontakt mit Flüssigkeiten und aggressiven Substanzen.

Wo finde ich Ersatzteile für den 9035VH?

Verwenden Sie nur Hazet-Originalersatzteile. Wenden Sie sich an Ihren Händler oder das Hazet-Servicecenter für Originalteile wie Meißel, Schnellspannadapter und Dichtungen.

BEDIENUNGSANLEITUNG 9035VH Hazet

Kombi-Grundgerät mit Vibrations- und Hammerfunktion

HAZET-WERK Hermann Zerver GmbH & Co. KG

Güldenwerther Bahnhofstraße 25–29 · 42857 Remscheid · GERMANY

10 04 61 · 42804 Remscheid · GERMANY · +49 (0) 21 91/7 92-0

www.hazet.de · e-mail [e-mail]

1. Allgemeine Informationen

- Bitte stellen Sie sicher, dass der Benutzer dieses Werkzeugs die vorliegende Betriebsanleitung vor der ersten Inbetrieb nahme gründlich durchgelesen und verstanden hat.

- Diese Betriebsanleitung enthält wichtige Hinweise, die zum sicheren und störungsfreien Betrieb Ihres HAZET-Werkzeuges erforderlich sind.

- Zum bestimmungsgemäßen Gebrauch des Werkzeuges gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen in dieser Betriebsanleitung.

- Bewahren Sie deshalb diese Betriebs an leitung immer bei Ihrem HAZET-Werkzeug auf.

- Dieses Werkzeug wurde für bestimmte An wendungen entwickelt. HAZET weist ausdrücklich darauf hin, dass dieses Werkzeug nicht verändert und/oder in einer Weise eingesetzt werden darf, die nicht seinem vorgesehenen Verwendungs zweck entspricht.

- Für Verletzungen und Schäden, die aus unsach gemäßer, zweckentfrem deter und nicht bestimmungsgemäßer Anwendung bzw. Zuwiderhandlung gegen die Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung oder Gewährleistung.

- Darüber hinaus sind die für den Einsatzbereich des Werkzeugs geltenden Unfallverhütungs vorschriften und allgemeinen Sicherheits bestimmungen einzuhalten.

2. Symbolerklärung

ACHTUNG: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!

Betriebsanleitung lesen!

Der Betreiber ist verpflichtet die Betriebsanleitung zu beachten und alle Anwender des Werkzeugs gemäß der Betriebs anleitung zu unterweisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kennzeichnet Hinwei se, deren Nichtbeachtung Beschädigungen, Fehlfunktionen und/oder den Ausfall des Gerätes zur Folge haben.

FACHLEUTE!

Werkzeug nur für die Verwendung durch Fachleute geeignet, Handhabung durch Laien kann zu Verletzungen oder Zerstörung des Werkzeugs oder des Werkstücks führen.

Immer persönliche Schutzausrüstung tragen!

1. Verantwortung des Betreibers

• Das Gerät ist zum Zeitpunkt seiner Ent wicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können vom Gerät jedoch Gefahren ausgehen, wenn es von nicht fachgerecht ausgebildetem Per sonal, unsachgemäß oder nicht bestimmungsgemäß, verwendet wird. Jede Per son, die mit Arbeiten am oder mit dem Gerät beauftragt ist, muss daher die Betriebsanleitung vor Beginn der Arbeiten gelesen und verstanden haben.
• Veränderungen jeglicher Art sowie An- oder Umbauten am Gerät sind untersagt.
• Alle Sicherheits-, Warn- und Bedienungs hinweise am Gerät sind stets in gut lesbarem Zustand zu halten. Beschädigte Schil der oder Aufkleber müssen sofort erneuert werden.
• Angegebene Einstellwerte oder -bereiche sind unbedingt einzuhalten.
• Betriebsanleitung stets in unmittelbarer Nähe des Geräts aufbewahren.
• Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben.
• Sicherheitseinrichtungen immer frei erreichbar vorhalten und regelmäßig prüfen.

2.Bestimmungsgemäße Verwendung

Die Betriebssicherheit ist nur bei bestimmungsgemäßerVerwendungentsprechend der Angaben in der Betriebsanleitung gewährleistet. Neben den Arbeitssicherheits-Hinweisen in dieser Betriebsanleitung sind die für den Ein satz bereich des Gerätes allgemein gültigen Sicherheits-, Unfallverhütungs- und Umwelt schutz-Vorschriften zu beachten und einzuhalten.

Die Benutzung und Wartung muss immer entsprechend den lokalen staatlichen Landes- oder Bundesbestimmungenerfolgen.

• Das HAZET Kombi-Grundgerät mit Vibrations- und Hammerfunktion ist ein handliches Gerät für den handwerklichen Einsatz.

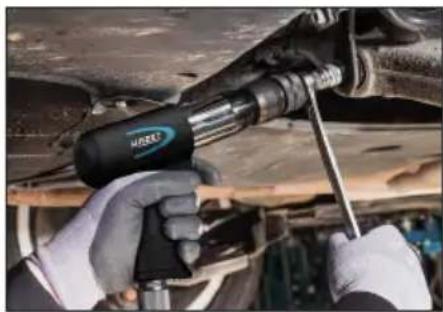

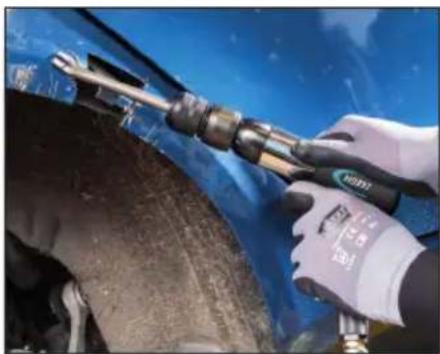

• Besonders für Arbeiten an Kraftfahrzeugen, Motorrädern, landwirtschaftlichen Geräten oder Montagebändern, an schwer zugänglichen Stellen ist er sehr gut geeignet.
• Die beiden Einsatzmöglichkeiten und der kälteisolierte Handgriff ermöglichen einen großen Anwendungsberiech und ein leichtes arbeiten.
• Das Kombi-Grundgerät mit Vibrations- und Hammerfunktion ermöglicht die Anwendung im Vibro Modus (Low Power), um mit leichten Vibrationen festsitzende Verschraubungen zu lockern. Und über die 9 stufige Verstellung am Handgriff den Hammer Modus (Full Power) um das Gerät als Meißel Hammer einzusetzen, für zum Beispiel Karosseriearbeiten.
• Dieses ist einfach mit der Luftregulierung am Handgriff einzustellen und an die verschiedenen Anforderungen anzupassen.
• Schrauben Sie das Schnellspannfutter auf das Gerät und überprüfen Sie den sicheren Sitz.
• Die Meißelaufnahme erfolgt über ein einfach zu bedienendes Schnellspannfutter. Zur Arretierung wird die Aufnahme nach hinten gezogen und der Meißel eingeführt. Danach die Arretierung loslassen und der Meißel ist sicher aufgenommen.

Immer persönliche Schutzausrüstung tragen!

• Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung der Geräte ist untersagt und gilt als nicht bestimmungs-gemäß.
• Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung der Geräte sind ausgeschlossen.
• Für alle Schäden bei nicht bestimmungs-gemäßer Verwendung haftet allein der Betreiber.

3. Gefahren die vom Gerät ausgehen

Vor jeder Benutzung ist das HAZET-Werkzeug auf seine volle Funk tions fähigkeit zu prüfen. Ist die Funk tions fähig keit nach dem Ergebnis die ser Prüfung nicht gewährleistet oder werden Schäden festgestellt, darf das Werkzeug nicht verwendet werden. Ist die volle Funktionsfähigkeit nicht gegeben und das Werkzeug wird dennoch verwendet, be steht die Gefahr vonerheblichen Körper-, Gesundheits- und Sachschäden.

• Keine Werkzeuge verwenden, bei denen der Ein-/Aus-Schalter defekt ist. Werkzeuge, die nicht mehr mit dem Ein-/Aus-Schalter ein- bzw. ausgeschaltet werden können, sind gefährlich und müssen repariert werden.
• Alle Service- oder Repara turarbeiten immer durch Fachpersonal ausführen lassen. Um die Betriebssicherheit auf Dauer zu gewährleisten, dürfen nur Originalersatzteile verwendet werden.
• Schutzvorrichtungen und/oder Gehäuseteile dürfen nicht entfernt werden.
• Betätigen Sie das Werkzeug nie, wenn eine Schutzabdeckung fehlt oder wenn nicht alle Sicherheitseinrichtungen vorhanden und in einwandfreiem Zustand sind.
• Aus Sicherheitsgründen sind Verän derungen an HAZET-Werkzeugen untersagt. Die Vornahme von Veränderungen am Gerät führt zum sofortigen Haftungs ausschluß.

• Arbeitshandschuhe und Schutzbrille tragen.

Werkzeuge mit pneumatischem Antrieb können Späne, Staub und anderen Abrieb mit hoher Geschwindigkeit aufwirbeln, was zu schweren Augenverletzungen führen kann. Druckluft ist gefährlich. Der Luftstrom kann empfindliche Körperteile wie Augen, Ohren etc. schädigen. Vom Luftstrom aufgewirbelte Gegenstände und Staub können zu Verletzungen führen.

• Gehörschutz tragen. Lange Belastung durch die Arbeitsgeräusche eines Druckluftwerk zeuges kann zum dau erhaften Gehörverlust führen.
• Gesichtsmaske oder Atemschutztragen. Einige Materialien wie Klebstoffe und Teer enthalten Chemikalien, deren Dämpfe, über einen längeren Zeitraum eingeatmet, schwere Schädigungen verursachen k
• Enganliegende Arbeits- schutzkleidung tragen. Werkzeuge mit bewe- genden Teilen können sich in Haaren, Kleidung, Schmuck oder anderen losen

Gegen ständen verfangen, was zu schwe- ren Verletzungen führen kann. Tragen Sie niemals zu weite und/oder mit Bändern oder Schlaufen etc. versehene Kleidung, die sich in den bewegenden Werkzeugteilen verfangen kann. Legen Sie bei der Arbeit sämtlichen Schmuck, Uhren, Identifikations- marken, Armbänder, Hals ketten etc. ab die sich am Werkzeug verfangen könnten. Fassen Sie niemals Werkzeug teile an, die in Bewegung sind. Lange Haare sollen zusam- mengebunden oder bedeckt werden.

- Druckluftwerkzeuge gehören nicht in Kinderhände. Unbeaufsichtigte oder an die Druckluftzufuhr angeschlossene Werkzeuge können von nicht autorisierten Personen benutzt werden und zu deren oder zur Verletzung dritter Personen führen.

Immer persönliche Schutzausrüstung tragen!

• Gerät nicht in explosionsgefährdeten Räumen verwenden. Werkzeuge wie Schleifer können Funkenschlag verursachen, der zur Entzündung brennbarer Materialien führen kann. Werkzeuge nie der Nähe von brennbaren Substanzen wie Benzin, Naphtha oder Reinigungsmitteln etc. betätigen. Nur in sauberen, gut gelüfteten Bereichen arbeiten, in denen sich keine brennbaren Materialien befinden. Niemals Sauerstoff, Kohlendioxid oder andere in Flaschen abgefüllte Gase zum Antrieb von Druckluftwerkzeugen verwenden.
• Gerät nicht auf andere Personen richten. Bei Betrieb des Werkzeuges Kinder und andere Personen aus dem Arbeitsbereich fernhalten.
• Gerät nicht im Leer lauf betreiben.
• Druckluftwerkzeuge dürfen nicht in Kontakt mit Stromquellen kommen.
• Auf Betriebsdruck achten, max. Luftdruck siehe Tabelle Seite 7. Das Überschreiten des zulässigen Maximaldrucks von Werkzeugen und Zubehörteilen kann Explosionen verursachen und zu schweren Verletzungen führen. Der Maximaldruck der Druckluft muss gleich oder unterhalb der zulässigen Druckbelastungsangaben des Werkzeuges liegen.
• Schlauchverbindung auf festen Sitz prüfen. Keine schadhaften Druckschläuche verwenden. Umherschlagende Druckschläuche können zu schweren Verletzungen führen.
• Druckluftwerkzeuge nur im drucklosen Zustand abklemmen. Umherschlagende Druckschläuche können zu schweren Verletzungen führen.
• Nur trockene, saubere Luft verwenden. Verwenden Sie niemals Sauerstoff, Kohlendioxid oder andere in Flaschen abgefüllte Gase zum Antrieb von Druckluftwerkzeugen.
• Verwenden Sie nur vom Hersteller empfohlene Ersatzteile, Befestigungen und Zubehör.

• Das Werkzeug niemals am Druckluftschlauch tragen.

• Das angeschlossene Werkzeug niemals mit dem Finger am Betätigungshebel tragen.

• Unbeabsichtigte Betätigung vermeiden.
• Griffe immer trocken, sauber, öl- und fettfrei halten.
• Achten Sie auf einen sauberen, gut gelüfteten und stets gut beleuchteten Arbeitsbereich.
• Das Werkzeug niemals unter Alkohol- oder Drogeneinfluss benutzen.
• Reparaturen nur von autorisierten Personen durchführen lassen.
• Kennzeichnung des Gerätes muss immer gut lesbar sein. Der Bediener ist dafür verantwortlich, dass die Plakette mit Warnhinweis, Drehzahl, Serien- und Artikel-No. unbeschädigt und gut lesbar ist.
• Verwenden Sie Schnellkupplungen nie direkt am Gerät. Die Schnellkupplung muss durch mindestens 20 cm Luftschlauch vom Gerät getrennt sein.
• Werkzeuge nur bei abgekuppeltem Luftschlauch auswechseln. Zum Ölen oder zum Austausch der Werkzeuge die Maschine immer von der Druckluft-Zufuhr trennen.
• Verwenden Sie niemals beschädigte Meißel.
• Verwenden Sie ausschließlich Meißel, die HAZET zum Gebrauch des Gerätes empfiehlt.

Immer persönliche Schutzausrüstung tragen!

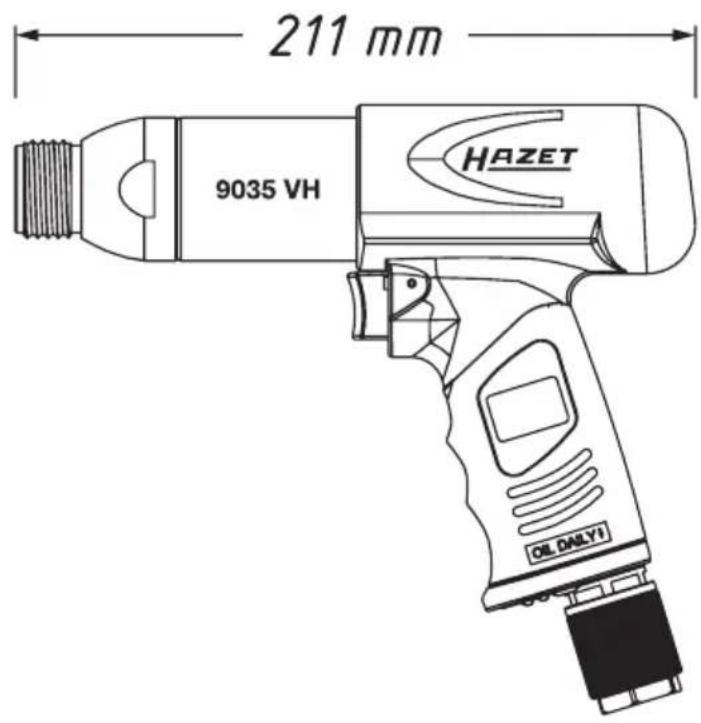

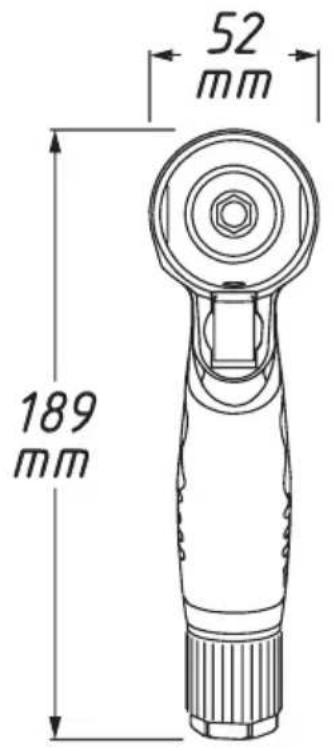

1. Technische Daten / Geräteelemente

9035 VH9 stufige Leistungsverstellung		Vibro Modus(Low-power / MIN.)	Meißel Hammer Modus(full-power / MAX.)
Luftanschluss Innen-Gewinde mm (") 12,91 (1/4") 12,91 (1/4")
Schlagzahl Schläge/min 1100 3000
Meißelaufnahme mm 10 10
Hub mm 73 73
Gewicht kg 2,2 2,2
Empfohlender Schlauch ∅ mm 10 10
Luftbedarf L/min 19 198
Betriebsdruck	bar 6,3 6 3
Schalldruckpegel	dBb(A)	92 105
Schallleistungspegel dBb(A)	103 116
Vibrationsbeschleunigung m/s ^2 5		18

Immer persönliche Schutzausrüstung tragen!

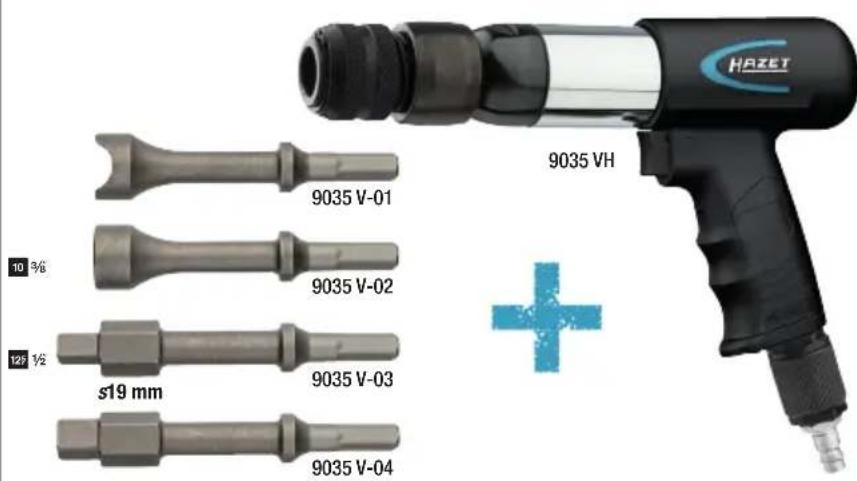

2. Zubehör

9035 V/5

EAN-No. 4000896213368

Vibrations-Meißel-Satz

HAZETNo.	Bezeichnung	EAN-No.4000896 +
Adapter
9035 VH-01	Schnellspannadapter 214242
Ersatzteile
9035 V-01	Halbrunder Vibrationsmeißel 214181
9035 V-02	Runder Vibrationsmeißel 214174
9035 V-03	3/8" Vibrationsmeißel 214167
9035 V-04	1/2" Vibrationsmeißel 214150
Ersatzteile als Satz
9035 V/4 Satz		214013
Grundgerät, einzeln
9035 VH Imi Koffer inkl. Schnellspannfutter 214020

9035 H/6

EAN-No. 4000896214655

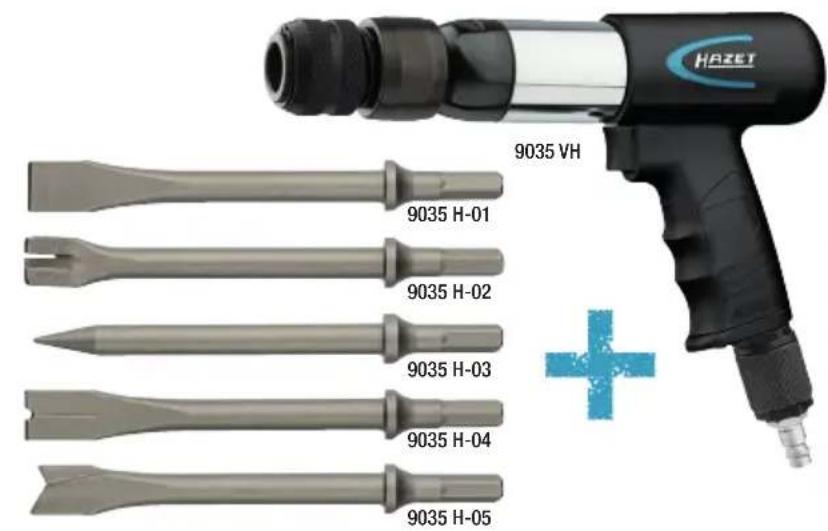

Meißel-Hammer-Satz

HAZETNo.	Bezeichnung	EAN-No.4000896 +
Adapter
9035 VH-01	Schnellspannadapter 214242
Ersatzteile
9035 H-01	Flachmeißel 214136
9035 H-02	Blechtrennmeißel 213924
9035 H-03	Spitzmeißel	214198
9035 H-04	Niettrennmeißel	214143
9035 H-05	Kurventrennmeißel	214525
Ersatzteile als Satz
9035 H/5 Satz		214006
Grundgerät, einzeln
9035 VH	Im Koffer Inkl. Schnellspannfutter 214020

Immer persönliche Schutzausrüstung tragen!

3. Vor Inbetriebnahme

Die Benutzung, Inspektion und Wartung von Pneumatik-Werkzeugen muss immer entsprechend der lokalen, staatlichen Landes- oder Bundesbestimmungen erfolgen.

- Kompressortank entwässern und Kondenswasser aus den Luftleitungen entfernen. Lesen Sie die Gebrauchsanweisung für den Kompressor ebenfalls gründlich durch.

WICHTIG:

Die Verwendung von Luftfiltern und eines Druckluft-Leitungsölers ist zu empfehlen.

ACHTUNG!

Vor dem Ölen, Anschließen oder Abkoppeln des Werkzeuges, die Druckluft-Zufuhr unterbrechen.

• Werkzeug ölen, siehe Wartung in dieser Gebrauchsanweisung.
• Entfernen Sie die Staubkappe am Druckluft-Einlaß.

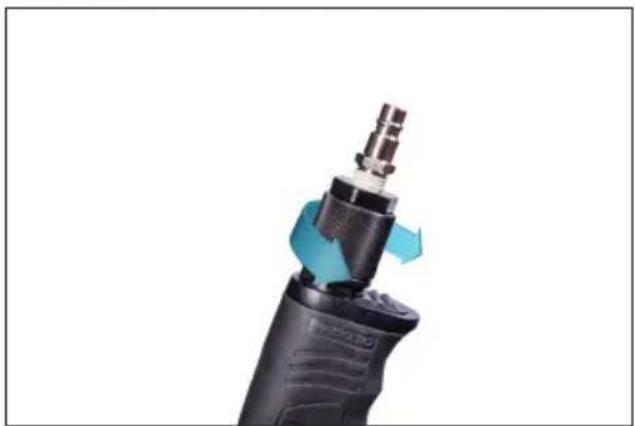

• Schließen Sie das Werkzeug an einen Schlauch passender Größe an. Tabelle Seite 7.

4. Inbetriebnahme

• Schalten Sie den Kompressor ein, so dass sich der Lufttank füllen kann.
• Stellen Sie den Kompressorregler auf ca. 90 PSI oder 6.3 bar. Der maximale Betriebsdruck dieses Werkzeugs liegt bei ca. 90 PSI oder 6.3 bar.
• Die Leistung kann abhängig von der Größe des Luftkompressors und des Volumens des Druckluft-Ausstoßes variieren.
• Verwenden Sie keine beschädigten, abge nutzten oder minderwertigen Luftschläuche oder Verbindungsstücke.
  • Die technischen Daten des Werkzeugs beziehen sich auf den Betrieb bei einem Druck von 6.3 bar.

• Beim Gebrauch des Werkzeugs ist Vorsicht geboten. Bei nachlässigem Betrieb können Innenteile oder das Gehäuse beschädigt und die Arbeitsleistung eingeschränkt werden.

• Zur Betätigung des Werkzeugs Betätigungshebel drücken.

• Zum Stoppen des Werkzeugs Betätigungshebel loslassen.
• Beachten Sie, dass das Werkzeug nach Loslassen des Betätigungshebels noch nachläuft.
• Über die Luftregulierung am Handgriff ist der Arbeitsmodus
• Vibro Modus (Low Power)
• Meißel hammer Modus (Full Power) zu wählen. Die technischen Daten zum jeweiligen Arbeitsmodus sind der Tabelle auf Seite 7 zu entnehmen.

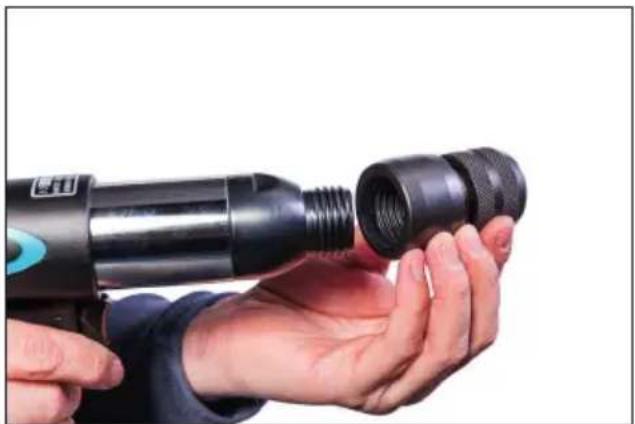

- Schrauben Sie das Schnellspannfutter auf das Gerät und überprüfen Sie den sicheren Sitz.

Immer persönliche Schutzausrüstung tragen!

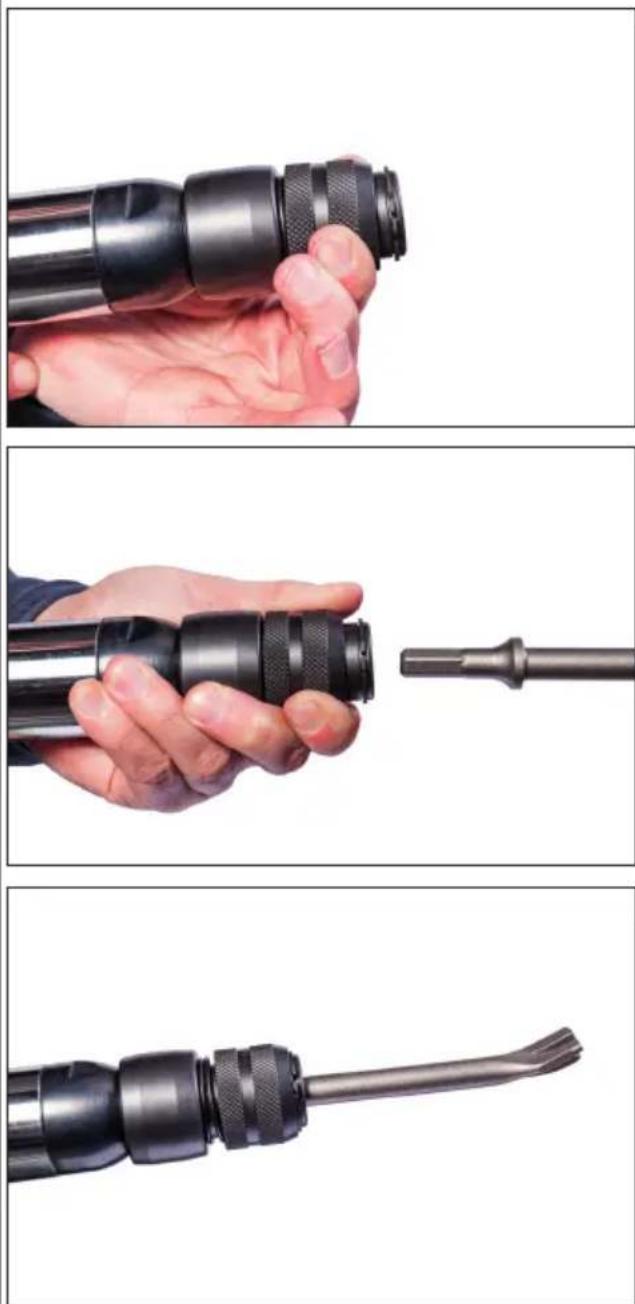

- Wählen Sie für Ihren Anwendungsfall den korrekten Meißel aus und stellen das Gerät auf die gewünschte Stufe für die Anwendung. Die Meißelaufnahme erfolgt über ein einfach zu bedienendes Schnellspannfutter. Zur Arretierung wird die Aufnahme nach hinten gezogen und der Meißel eingeführt. Danach die Arretierung loslassen und der Meißel ist sicher aufgenommen. Überprüfen Sie den sicheren Sitz des Meißels.

- Verwenden Sie niemals beschädigte Meißel!

- Verwenden Sie ausschließlich Meißel, die HAZET zum Gebrauch des Gerätes empfiehlt.

- Nach beendeter Arbeit Kompressor ausschalten und gemäß der Kompressor-Gebrauchsanweisung lagern.

- Nur trockene, saubere Luft mit ca. 90 PSI oder 6.3 bar Maximaldruck verwenden. Staub, brennbare Dämpfe und eine zu hohe Feuchtigkeit können den Motor eines pneumatischen Werkzeugs zerstören.

- Entfernen Sie keine Plaketten, ersetzen Sie beschädigte Plaketten.

- Halten Sie Hände, weite Kleidung und lange Haare vom sich bewegenden Teil des Werkzeugs fern.

Immer persönliche Schutzausrüstung tragen!

5. Wartung und Pflege

- Ölen:

Druckluft-Werkzeuge müssen während ihrer gesamten Lebensdauer geölt werden. Der Motor und die Kugellager benötigen Druckluft, um das Werkzeug anzutreiben. Da die Feuchtigkeit in der Druckluft den Motor rosten lässt, muss der Motor täglich geölt werden. Hierfür ist die Verwendung eines integrierten Ölers zu empfehlen.

- HAZET 9070 N-1 Öler zur Montage am Pneumatik-Werkzeug.

- Ölen des pneumatischen Motors von Hand:

Werkzeug von der Luftzufuhr abkoppeln und mit dem Lufteinlass nach oben halten. Ein bis zwei Tropfen Spezial-Druckluftöl in den Lufteinlass geben.

Werkzeug an die Druckluftzufuhr anschließen, Luftauslass am Werkzeug mit einem Handtuch abdecken und einige Sekunden laufen lassen.

Für das Ölen des Werkzeugs nie brennbare oder leicht verdampfbare Flüssigkeiten wie Kerosin, Diesel oder Benzin verwenden.

ACHTUNG!

Überschüssiges Öl im Motor wird durch den Luftauslass ausgestoßen.

WARNUNG!

Auslassöffnung nie auf Menschen oder Objekte richten. Der Luftauslass befindet sich hinten am Handgriff.

- Wartung

Vor der Durchführung von Wartungs arbeiten das Gerät immer von der Druckluft-Zufuhr lösen.

- Bei täglicher Nutzung ist vierteljährlich eine Wartung durchzuführen, spätestens jedoch nach 1000 Betriebsstunden.

- Beschädigte oder abgenutzte Bauteile wie O-Ringe, Lager etc. sind zu ersetzen und alle beweglichen Teile zu ölen.

- Es sind ausschließlich vom Hersteller empfohlene Ersatzteile zu verwenden, andernfalls erlischt die Gewährleistung.

• Bitte achten Sie bei der Entsorgung von Einzelteilen, Schmiermitteln etc. darauf, dass die entsprechenden Richtlinien zum Umweltschutz eingehalten werden.
• Reinigen Sie nie mit Lösungsmitteln oder Säuren, Estern (organischen Verbindungen aus Säuren und Alkohol), Aceton (Keton), Chlorkohlenwasserstoffen oder nitrokarbonathaltigen Ölen. Verwenden Sie keine Chemikalien mit niedrigem Flammpunkt.
• Für die Inanspruchnahme des Kunden-dienstes setzen Sie sich bitte mit Ihrem Händler oder dem HAZET-Service Center in Verbindung.

6. Störungen

Bei Störungen bitte Prüfen:

• Kompressionsanlage und Druckluft-Zuleitung Luftbedarf l/min und Schlauchquerschnitt entsprechend den technischen Daten des Gerätes
• Betriebsluft auf Staub und Rostanteile sowie Kondensat untersuchen
• Überölung des Luftmotors

Immer persönliche Schutzausrüstung tragen!

• Aus Sicherheitsgründen dürfen nur Original-Ersatzteile des Herstellers verwendet werden.
• Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Werkzeuges führen.
• Bei Verwendung nicht freigege -bener Ersatzteile erlöschen sämtliche Garantie-, Service-, Schadensersatz- und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.

⑤ Aufbewahrung / Lagerung

• Das Gerät ist unter folgenden Bedingungen zu lagern und aufzubewahren:
• Nicht im Freien aufbewahren.
• Trocken und staubfrei lagern.
• Keinen Flüssigkeiten und aggressiven Substanzen aussetzen.
  • Lagertemperatur -10 bis +45°C.
  • Relative Luftfeuchtigkeit max. 65%

⑥ Entsorgung

• Zur Aussonderung, reinigen und unter Beachtung geltender Arbeits- und Umweltschutzvorschriften zerlegen.
• Bestandteile der Wiederverwertung zuführen.

Immer persönliche Schutzausrüstung tragen!

1. General information

HAZET WERK Hermann Zerver GmbH & Co. KG

Güldenwerther Bahnhofstraße 25 – 29 • 42857 Remscheid • GERMANY

+49 (0) 21 91 / 7 92-0 • www.hazet.de • e-mail [e-mail]
