Produkttyp	Elektrofahrrad
Marke	Sharp
Modell	BKDM02
Höchstgeschwindigkeit	25 km/h
Ungefähre Reichweite	45 km
Fahrradgewicht	25,5 kg
Maximale Belastung	100 kg
Reifengröße	28 Zoll (700 x 40C)
Motor	Hinterradnabenmotor 36V 250W
Akku	Lithium-Ionen 36V 7,8Ah (280Wh) im Rahmen integriert
Ladezeit	4 bis 5 Stunden
Ladezyklen	600 bis 700
Bremsen	Mechanische Scheibenbremsen 160mm
Schaltwerk	Shimano Tourney TZ, 6 Gänge
Display	LED 5 Unterstützungsstufen
Beleuchtung	Scheinwerfer und Rücklicht (AAA-Batterien nicht enthalten)
Rahmen	Stahl mit gefederter Vordergabel
Pedale	Enthalten (2 Stück)
Mitgeliefertes Zubehör	Ladegerät, Bedienungsanleitungen
Sicherheit	CE-konform, Bremsabschaltung, Scheibenbremsen
Wartung und Reinigung	Reinigung mit weichem Tuch, kein Hochdruckreiniger. Regelmäßige Überprüfung von Bremsen, Reifen, Kette.

Häufig gestellte Fragen - BKDM02 SHARP

Wie lade ich den Akku des Sharp BKDM02?

Öffnen Sie die Gummikappe, schließen Sie das Ladegerät an den Ladeanschluss und dann an die Steckdose an. Die rote Leuchte zeigt den Ladevorgang an, grün wenn er abgeschlossen ist. Ziehen Sie zuerst den Stecker, dann das Ladegerät ab. Verwenden Sie ausschließlich das mitgelieferte Ladegerät.

Wie hoch ist die tatsächliche Reichweite des Fahrrads?

Die angegebene Reichweite beträgt ca. 45 km, variiert jedoch je nach Gewicht des Fahrers, Gelände, Reifendruck und Unterstützungsstufe. Beispielsweise verringert das Fahren bergauf die Reichweite.

Wie montiere ich Lenker und Pedale?

Drehen Sie den Lenker senkrecht zum Rahmen und ziehen Sie die Schrauben mit einem Inbusschlüssel fest. Bei den Pedalen wird das rechte im Uhrzeigersinn, das linke gegen den Uhrzeigersinn eingeschraubt. Verwenden Sie einen 15-mm-Schlüssel mit einem Drehmoment von 35 N·m.

Welche Unterstützungsstufen gibt es?

Es gibt 5 Stufen (1 bis 5), die über die Tasten + und - am Display ausgewählt werden können. Stufe 1 bietet die geringste Unterstützung, Stufe 5 die stärkste. Der Motor wird nur beim Treten aktiviert und schaltet bei 25 km/h ab.

Wie pflege ich Kette und Bremsen?

Schmieren Sie die Kette regelmäßig mit einem geeigneten Schmiermittel. Überprüfen Sie den Verschleiß der Bremsbeläge und die Spannung der Züge. Stellen Sie bei Scheibenbremsen sicher, dass die Beläge nicht zu stark abgenutzt sind und die Scheibe zentriert ist.

Was tun, wenn das Fahrrad ungewöhnliche Geräusche macht?

Halten Sie sofort an und überprüfen Sie Kette, Bremsen und Schrauben. Wenn das Geräusch anhält, wenden Sie sich an ein Servicecenter. Quietschgeräusche können von abgenutzten Bremsbelägen oder mangelnder Schmierung herrühren.

Kann ich das Fahrrad bei Regen benutzen?

Ja, aber es wird nicht empfohlen, bei schlechtem Wetter zu fahren. Nach einer Fahrt im Regen trocknen Sie das Fahrrad gründlich ab und schmieren Sie die Metallteile, um Korrosion zu vermeiden. Keinen Hochdruckreiniger verwenden.

Wie stelle ich die Sattelhöhe ein?

Öffnen Sie den Klemmhebel der Sattelstütze, stellen Sie die Höhe entsprechend Ihrem Bein ein (Ferse auf dem Pedal in unterer Position, Bein gestreckt). Überschreiten Sie nicht die Stoppmarkierung an der Stange. Ziehen Sie den Hebel wieder fest.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob das Ladegerät richtig angeschlossen ist und die rote Leuchte leuchtet. Wenn der Akku lange entladen war, kann er in den Selbstschutzmodus gehen. Versuchen Sie, ihn 6 Stunden lang zu laden. Wenn nichts passiert, wenden Sie sich an einen autorisierten Service.

Wie aktiviere ich den Schiebehilfemodus?

Drücken und halten Sie die Taste '-' am Display 3 Sekunden lang. Das Fahrrad fährt langsam vorwärts ohne Treten. Lassen Sie die Taste los, um anzuhalten. Verwenden Sie diesen Modus, um das Fahrrad an Steigungen oder Hindernissen zu schieben.

BEDIENUNGSANLEITUNG BKDM02 SHARP

Verwenden Sie diese Kurzanleitung, um Ihr E-Bike einzurichten und zu beginnen. Für detailliertere Informationen zu Ihrem E-Bike-Modell verweisen wir auf das Online-Handbuch, das Sie finden können, indem Sie dem untenstehenden Link folgen oder den QR-Code scannen und nach dem Modellnamen BK-DM02, BK-DM022 suchen.

Schnellstartanleitung

Garantieanleitung

Ladegeräte-Handbuch

Akkuladegerät

Speichen

Nützliche Werkzeuge (nicht enthalten): Gabelschlüssel 15-13 mm

1. Lenker
2. Vorbau
3. Vorderradgabel
4. Reifen
5. Scheibenbremse
6. Kurbel
7. Kette
8. Sattel
9. Rücklicht
10. Frontlicht
11. Seitenständer
12. Gepäckträger
13. Displayanzeige:
14. Schaltwerke

Wichtige Sicherheitsanweisungen

Bitte lesen Sie diese Sicherheitsanweisungen durch und beachten Sie die folgenden Warnhinweise, bevor Sie das Gerät in Betrieb nehmen:

Das Dreieckszeichen mit Blitzsymbol verweist auf nicht isolierte „gefährliche Spannungen“ im Gerätegehäuse, die so hoch sein können, dass sie eine Gefahr von Stromschlägen bilden.

Das Dreieckszeichen mit Ausrufungszeichen verweist auf wichtige Funktions- und Wartungshinweise (Reparatur) in der dem Gerät beigelegten Bedienungsanleitung.

Dieses Symbol bedeutet, dass das Produkt auf umweltfreundliche Weise und nicht mit dem gewöhnlichen Haushaltsmüll entsorgt werden soll.

Wechselspannung

Gerät der Klasse II

Halten Sie Kerzen und offenes Feuer von diesem Produkt fern, um einen Brand zu vermeiden.

WICHTIG: Bitte sorgfältig durchlesen und zum späteren Nachschlagen aufbewahren.

VORSICHT: Tragen Sie einen Schutzhelm! Um das Risiko von Verletzungen zu verringern, tragen Sie beim Fahren einen geeigneten Helm!

Risiko von Unfällen und Verletzungen

• Ein unsachgemäßer Betrieb des E-Bikes aufgrund unzureichender Kenntnisse kann zu einem Unfall führen. Bitte machen Sie sich vor dem Fahren mit den Funktionen des E-Bikes vertraut.
• Machen Sie sich im Voraus mit dem Bremshebel vertraut, wenn Sie sich der Position der Vorder- und Hinterbremse nicht ausreichend bewusst sind. Bitte passen Sie auch entsprechend an, bevor Sie fahren. Bitte stellen Sie sicher, dass die Bremsen richtig eingestellt sind und gut funktionieren.

VORSICHT: Die Hardware ist möglicherweise nicht vollständig festgezogen, einschließlich, aber nicht beschränkt auf Schrauben, Muttern, die Vorderradnabe, das Hinterrad, Lenkmechanismen (Lenker, Vorbau), das Bremssystem, das Antriebssystem, Pedale usw.

Um das Verletzungsrisiko zu minimieren, stellen Sie sicher, dass alle Fahrradteile fest und korrekt positioniert sind und dass es keinen Verlust von Ausrüstung, Bruch oder andere Arten von Schaden gibt.

VORSICHT: Dieses Fahrrad ist für Erwachsene konzipiert. Kinder dürfen nur unter Aufsicht von Erwachsenen fahren.

Um das Risiko von Unfällen und Verletzungen zu verringern, stellen Sie sicher, dass das Fahrrad und alle seine Strukturen nicht in Reichweite von Kindern unter 3 Jahren sind.

VORSICHT: Bei unsachgemäßer Verwendung des Fahrrads kann es zu Komponentenschäden kommen.

Risiko von Unfällen und Verletzungen!

• Fahren Sie mit dem Fahrrad nicht über Rampen oder Hügel.
• Fahren Sie dieses Fahrrad NICHT im Cross-Country-Radsport.
• Fahren Sie nicht mit dem Fahrrad über Treppen, Felsen oder andere Stufen mit einer Höhe von mehr als 15 cm.

Unsachgemäße Ergänzungen oder Änderungen am Fahrrad und falsches Zubehör können dazu führen, dass das Fahrrad nicht richtig funktioniert. Um das Risiko von Unfällen und Verletzungen zu reduzieren, fügen Sie keine zusätzlichen Zubehörteile hinzu, die nicht vom Verkäufer gekauft wurden oder ohne dessen Erlaubnis, einschließlich, aber nicht beschränkt auf Kindersitze, Anhänger usw.

VORSICHT: Fahren Sie das Fahrrad nicht auf riskante Weise.

Um das Risiko von Unfällen und Verletzungen zu reduzieren, fahren Sie das Fahrrad nur auf die richtige Weise. Stellen Sie sicher, dass Sie das Fahrrad kontrollieren können und versuchen Sie keine gefährlichen Aktionen, einschließlich, aber nicht beschränkt auf, Fahren ohne Hände, Sprünge und Wheelies.

GEFAHR: Mangelnde Fahrradwartung birgt das Risiko von Unfällen und Verletzungen.

Überprüfen Sie das Fahrrad vor jeder Fahrt, einschließlich, aber nicht beschränkt auf die Bremsfunktion, Reifenabnutzung und PSI, Zustand von Schrauben und Muttern, Lenkung und Speichenspannung.

Wenn Sie während der Fahrt ein ungewöhnliches Geräusch hören, stoppen Sie sofort und überprüfen Sie das gesamte Fahrrad.

VORSICHT: Stellen Sie sicher, dass Sie vollständig mit dem lokalen Gesetz konform sind.

Risiko von Geldstrafen und Beschlagnahmung!

Bevor Sie das Fahrrad fahren, stellen Sie sicher, dass das Fahrrad den Standards Ihrer lokalen Gesetze entspricht.

Reflektoren sind kein Ersatz für erforderliche Lichter. Das Fahren bei Morgendämmerung, Abenddämmerung, nachts oder zu anderen Zeiten schlechter Sichtbarkeit ohne ein angemessenes

Fahrradbeleuchtungssystem und ohne Reflektoren ist gefährlich und kann zu schweren Verletzungen oder zum Tod führen.

Wenn Ihr Fahrrad nicht richtig passt, könnten Sie die Kontrolle verlieren und stürzen.

Zu fest angezogene Schrauben können sich dehnen und verformen. Setzen Sie Ihren Akku keinen hohen Temperaturen aus.

Mit falsch eingestellten Bremsen oder abgenutzten Bremsbelägen zu fahren, ist gefährlich und kann zu schweren Verletzungen oder zum Tod führen.

Überfüllen Sie einen Reifen niemals über den maximalen Druck hinaus, der auf der Reifenseitenwand oder der Felge angegeben ist. Wenn der maximale Druckwert für die Felge niedriger ist als der auf dem Reifen angegebene maximale Druck, verwenden Sie immer den niedrigeren Wert. Das Überschreiten des empfohlenen maximalen Drucks kann dazu führen, dass der Reifen von der Felge springt oder die Felge beschädigt wird, was Schäden am Fahrrad und Verletzungen des Fahrers und der Umstehenden verursachen kann. Der beste und sicherste Weg, einen Fahrradreifen auf den richtigen Druck aufzupumpen, ist mit einer Fahrradpumpe, die ein eingebautes Druckmessgerät hat.

Ein zu hartes oder plötzliches Bremsen kann ein Rad blockieren, was dazu führen kann, dass Sie die Kontrolle verlieren und stürzen. Eine plötzliche oder übermäßige Betätigung der Vorderradbremse kann dazu führen, dass der Fahrer über den Lenker geworfen wird, was zu schweren Verletzungen oder sogar zum Tod führen kann.

Stoppen Sie das Ladeverfahren sofort, wenn Sie einen seltsamen Geruch oder Rauch bemerken.

• SHARP ist nicht verantwortlich für Verletzungen oder Todesfälle, die durch unsachgemäßen Gebrauch verursacht werden.
• Sharp ist nicht verantwortlich, wenn Sie lokale Vorschriften und Beschränkungen nicht einhalten.
• Die Garantie deckt keine Schäden ab, die durch unsachgemäße Verwendung des Geräts verursacht wurden, insbesondere bei Verwendung für nicht-häusliche Zwecke und Änderungen und/oder Anpassungen, die für Länder oder Regionen erforderlich sind, für die es ursprünglich nicht konzipiert wurde.
• Befolgen Sie immer die örtlichen Verkehrsregeln und nationalen Gesetze und Vorschriften bei der Nutzung Ihres E-Bikes.
• Halten Sie sich immer an die örtliche Geschwindigkeitsbegrenzung. Überschreiten Sie nicht die Geschwindigkeitsbegrenzung für Ihr E-Bike. Tragen Sie bei der Benutzung immer eine Schutzausrüstung. Tragen Sie beim Fahren Ihres E-Bikes immer einen Sicherheitshelm.
• Halten Sie beim Fahren immer beide Hände an den Griffen und fahren Sie niemals mit nur einer Hand.
• Fahren Sie nicht bei schlechtem Wetter.
• Verwenden Sie dieses E-Bike nicht für Stunts oder gefährliche Manöver. Es ist ein Fahrrad, das für den Hausgebrauch konzipiert ist.
• Befördern Sie damit keine Personen oder Gegenstände wie Taschen.
• Fahren Sie an belebten Orten langsam.
• Vergewissern Sie sich vor der Nutzung, dass alle Schrauben und Befestigungselemente ordnungsgemäß festgezogen sind.
• Stellen Sie sicher, dass die Faltwelle beim Entfalten des E-Bikes in den Schlitz eintritt.
• Fahren Sie nicht auf unebenen Straßen, Wasser, Öl oder Eis.
• Schlängeln Sie sich nicht durch den Verkehr und führen Sie keine Bewegungen aus, die andere Personen nicht einschätzen können.
• Fahren Sie das E-Bike nicht, wenn Sie außerhalb der Altersgrenzen des Landes liegen.
• Fahren Sie das E-Bike nicht über die gesetzliche Höchstgeschwindigkeit für E-Bikes im Land.
• Verwenden Sie das E-Bike nicht, wenn es beschädigt ist.
• Verwenden Sie das E-Bike nicht, wenn der Akku einen eigenartigen Geruch abgibt und/oder sich erhitzt.
• Verwenden Sie das E-Bike nicht, wenn Flüssigkeit aus ihm austritt, vermeiden Sie den Kontakt und stellen Sie es außer Reichweite von Kindern.
• Vor der Verwendung stellen Sie sicher, dass das E-Bike nicht beschädigt ist. Fahren Sie NICHT, wenn es irgendeinen Schaden gibt.
• Stellen Sie sicher, dass Sie das gesamte Benutzerhandbuch lesen, bevor Sie das E-Bike verwenden.
• Lernen Sie, wie Sie Ihr E-Bike fahren, bevor Sie es in einem öffentlichen Raum verwenden.
• Dieses E-Bike kann anhand der Modell- und Seriennummer identifiziert werden, die sich auf dem Typenschild befinden.
• Der Antrieb erfolgt über einen Elektromotor im Antriebsrad.
• Es darf nur eine Person auf dem E-Bike fahren.
• Verändern Sie dieses E-Bike in keiner Weise.
• Verwenden Sie keine Teile oder Zubehörteile, die SHARP nicht empfohlen oder zugelassen hat.
• Fahren Sie das E-Bike auf ebenen Flächen. Überschreiten Sie nicht die angegebene Neigung.
• Übermäßige Nutzung wird die Lebensdauer dieses E-Bikes verkürzen.
• Die Bremsen und die damit verbundenen Teile können während des Gebrauchs heiß werden. Nach Gebrauch nicht berühren.

Warnhinweise zu Akku und Ladegerät

• Schalten Sie das E-Bike nicht ein, während es aufgeladen wird.
• Wenn der Akku vollständig geladen ist, entfernen Sie das Ladekabel. Die Akkuanzeige auf dem Display zeigt den Ladezustand des Akkus an.
• Die Spannung sinkt, wenn der Akku schwach ist, was zu einer geschwächten elektrischen Leistungsunterstützung führen kann. Es wird empfohlen, dass Sie mit dem Laden beginnen, wenn der Akku 20-40% geladen ist.
• Laden Sie den Akku nach jeder Nutzung auf.
• Wenn das E-Bike längere Zeit nicht benutzt wird, laden Sie es mindestens einmal im Monat auf. Beachten Sie, dass der Akku, wenn er lange Zeit nicht aufgeladen wird, in einen Selbstschutzmodus übergeht und nicht mehr geladen werden kann. In diesem Fall kontaktieren Sie bitte Ihren Händler.
• Schließen Sie das Ladegerät beim Aufladen an den Ladeanschluss an, bevor Sie es mit der Steckdose verbinden.
• Die Anzeigeleuchte des Ladegeräts leuchtet während des Ladevorgangs rot; dies bedeutet, dass der Ladevorgang normal verläuft. Sobald die Kontrollleuchte grün leuchtet, ist der Ladevorgang abgeschlossen.
• Laden Sie den Akku nur mit dem Original-Ladegerät.
• Das Ladegerät verfügt über eine Überladungsschutzfunktion. Wenn das E-Bike zu 100% vollständig aufgeladen ist, stoppt das Ladegerät automatisch den Ladevorgang.
• Entsorgen Sie Batterien und E-Bikes gemäß den geltenden Vorschriften in Ihrem Land.

Batterien

• Setzen Sie Batterien keinen hohen Temperaturen aus und legen Sie sie nicht an Stellen ab, wo sich die Temperatur schnell erhöht, z. B. in der Nähe eines Feuers oder in direkter Sonneneinstrahlung.
• Setzen Sie die Batterien keiner übermäßigen Strahlungswärme aus, werfen Sie sie nicht ins Feuer, zerlegen Sie sie nicht und versuchen Sie nicht, nicht wiederaufladbare Batterien aufzuladen; sie könnten auslaufen oder explodieren.
• Batterien dürfen nicht verbrannt, mechanisch zerdrückt oder zerschnitten werden, da dies zu Explosionen führen könnte.
• Wird eine Batterie extrem hohen Temperaturen ausgesetzt, kann dies zu einer Explosion oder zu einem Austreten von brennbaren Flüssigkeiten oder Gasen führen.
• Wird eine Batterie einem extrem niedrigen Druck ausgesetzt, kann dies zu einer Explosion oder zu einem Austreten von brennbaren Flüssigkeiten oder Gasen führen. VORSICHT: Risiko einer Explosion oder Beschädigung des Geräts, wenn falsche Batterietypen verwendet werden.
• Verwenden Sie niemals ungeeignete Batterien oder vermischen Sie neue Batterien mit alten Batterien.
• Verwenden Sie immer nur die angegebenen Batterien.

Entsorgung dieses Geräts und von Batterien

• Entsorgen Sie dieses Produkt oder dessen Batterien niemals über den normalen Hausmüll. Geben Sie es entsprechend den gesetzlichen Regelungen vor Ort bei dem für das Recycling von WEEE vorgesehenen Sammelpunkt ab. Damit helfen Sie, Ressourcen einzusparen und die Umwelt zu schützen.
• In den meisten EU-Ländern gelten für die Entsorgung von Batterien besondere Gesetze und Vorschriften. Ein Recycling-Symbol auf Elektrogeräten, Verpackungen und Batterien erinnert die Benutzer an die korrekte Entsorgungsart. Nutzer werden darum gebeten, für gebrauchte Geräte und Batterien bestehende Rückgabeeinrichtungen zu nutzen. Weitere Informationen erhalten Sie von Ihrem Händler oder den örtlichen Behörden.
• Die Batterie und das Ladegerät enthalten gefährliche Stoffe. Halten Sie die Batterie und das Ladegerät immer von Kindern, Tieren oder Personen fern, die die potenziellen Gefahren nicht verstehen können.

CE-Erklärung:

• Sharp Consumer Electronics Poland Sp. z o.o. erklärt hiermit, dass dieses Gerät den wesentlichen Anforderungen und weiteren entsprechenden Vorschriften der RED-Verordnung 2014/53/EU entspricht.
• Der vollständige Text der EU-Konformitätserklärung ist verfügbar, indem Sie dem Link www.sharpcomer.com folgen und dann den Download-Bereich Ihres Modells betreten und "CE-Erklärungen" auswählen.

www.sharpcomer.com/contact/

www.sharpcomer.com/support/

• 1× Schnellstart-Anleitung
• 1× Garantieanleitung
• 1× Ladegerät-Handbuch
• 1× Ladegerät, 2× Pedal

Zubehörkasten

(Siehe Seite 1)

Fahrradteile

(Siehe Seite 1, Abbildung 2)

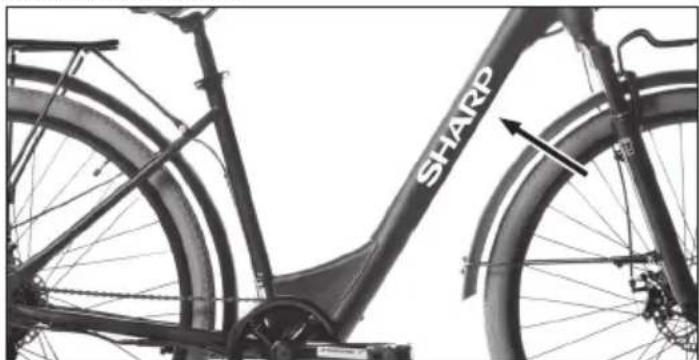

Fahrradrahmennummer

Die Rahmennummer des Fahrrads finden Sie auf dem Rohr gestempelt, wie in der Abbildung gezeigt. Es handelt sich damit um die eindeutige Kennung für Ihr E-Bike. Wenn Ihr Fahrrad gestohlen wird, ist es die Seriennummer, die Ihnen die größte Chance bietet, es wiederzubekommen. Es wäre eine gute Idee, sie irgendwo aufzuschreiben oder ein Foto zu machen.

Montage des E-Bikes

Das Fahrrad wird mit einem gedrehten Lenker montiert. Drehen Sie den Lenker gemäß dem entsprechenden Absatz. Die Pedale müssen montiert werden.

Beziehen Sie sich auf den entsprechenden Absatz. Entfernen Sie die Schutzvorrichtungen und positionieren Sie es korrekt, um das Fahrrad verwenden zu können. Zum Entfernen und Neuplatzieren siehe den entsprechenden Absatz.

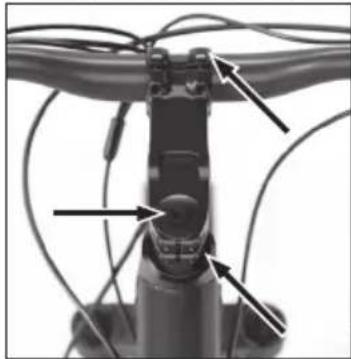

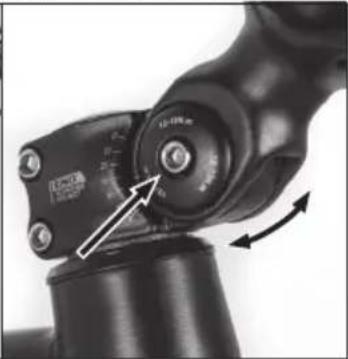

SCHRITT 1: Installieren und stellen Sie den Lenker ein

a. Drehen Sie den Lenker senkrecht zum Fahrrad. Bei Bedarf können Sie den Winkel des Lenkers anpassen. Verwenden Sie einen Inbusschlüssel, um Schrauben zu lösen und den Lenker zu justieren. Ziehen Sie die Schrauben danach wieder fest. b. Verwenden Sie einen Inbusschlüssel, um die Winkelverstellschraube am unteren Ende des Vorbaus zu lösen. Passen Sie den Vorbau auf einen geeigneten Winkel an und ziehen Sie die Schraube wieder fest.

VORSICHT: Stellen Sie sicher, dass alle Schlüssel sorgfältig befestigt sind, bevor Sie das Fahrrad fahren.

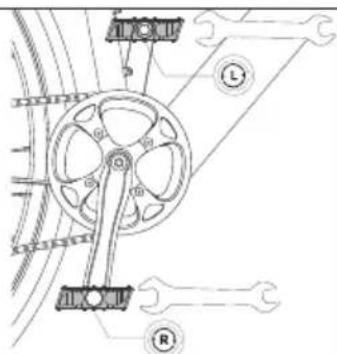

SCHRITT 2: Installieren Sie die Pedale

Verwenden Sie den 15 mm Schlüssel, um die Pedale zu montieren, wie in der Abbildung gezeigt.

NOTIZEN:

Das Pedalgewinde muss vor der Montage geschmiert werden. Überprüfen Sie die Endkappe an beiden Pedalen, um das linke Pedal und das rechte Pedal zu identifizieren. Bitte beachten Sie, dass das rechte Pedal im Uhrzeigersinn festgezogen wird, während das linke Pedal gegen den Uhrzeigersinn festgezogen wird. Stellen Sie sicher, dass das Drehmoment 35 N-m beträgt.

SCHRITT 3: Sattelhöhenverstellung und -feststellung

Den Sattel einstellen

Die korrekte Einstellung des Sattels ist wichtig für die Position des Körpers während des Tretens und ermöglicht es Ihnen, die beste Leistung mit weniger Belastung der Gelenke zu erzielen.

Vor Gebrauch, fahren Sie mit dem Fahrrad und passen Sie die Höhe sowie den Winkel des Sattels an.

Höhe

Die Höhe des Sattels muss entsprechend der Beinlänge angepasst werden. Die Höhe ist korrekt, wenn Sie im Sitzen das Pedal in der tiefsten Position mit der Ferse erreichen. Das Bein muss vollständig gestreckt sein. Passen Sie die Höhe entsprechend diesen Angaben an.

Öffnen Sie den Verschlusshebel und passen Sie die Höhe des Sattels an. Nachdem die Anpassung erfolgt ist, ziehen Sie die Schraube oder den Clip fest, um die Halterung zu sichern.

HINWEISE:

Beim Höheneinstellen unbedingt die STOPP-Marke auf der Sattelstütze beachten.

Die Kerbe muss immer im Rahmenrohr eingeführt sein.

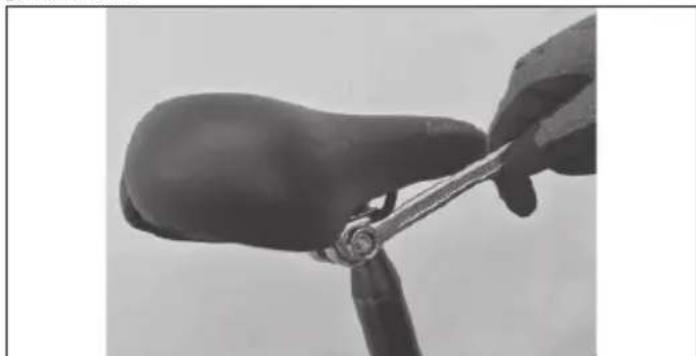

Winkel

Falls Sie den Sattel nicht komplett horizontal, sondern mit der "Nase" leicht angehoben halten möchten, müssen Sie die unter dem Sattel befindliche Verriegelung lösen und den Winkel einstellen. Ziehen Sie die Verriegelung wieder fest, damit sich der Sattel nicht bewegt.

Änderungen der Sattelposition, auch wenn sie klein sind, können den Komfort beim Treten beeinflussen. Es wird empfohlen, bei jeder Anpassung immer nur eine Änderung vorzunehmen und diese schrittweise, bis Sie die bequemste und korrekteste Position gefunden haben.

Auf der Sattelstütze befindet sich die Kerbe mit Stopplimit. Achten Sie darauf, dass die Klemmschrauben, die die Sattelposition regeln, gut gesichert sind.

Wie man das E-Bike benutzt

Laden Sie den Akku vor der ersten Verwendung vollständig auf.

Überprüfen Sie regelmäßig den Reifendruck für eine optimale Leistung.

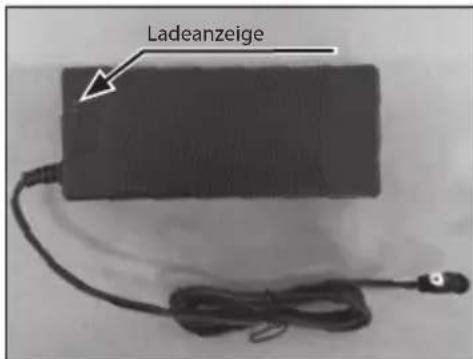

Wie man auflädt

a. Öffnen Sie die Gummikappe und stecken Sie das Ladegerät in den Ladeanschluss des E-Bikes. Stellen Sie sicher, dass der Ladeanschluss in der angegebenen Richtung ist. b. Stecken Sie das Ladegerät in die Wandsteckdose. c. Wenn der Akku an das Ladegerät angeschlossen ist, beginnt der Ladevorgang und die Ladeanzeige am Ladegerät wird rot. d. Nachdem das Laden abgeschlossen ist, wird die Ladeanzeige grün. Entfernen Sie das Ladegerät, wenn der Akku vollständig geladen ist. e. Schließen Sie die Gummikappe nach dem Aufladen.

Das unterstützte Pedalieren

Dieses Elektrofahrrad ist mit einem "unterstützten Pedalsystem" ausgestattet, bestehend aus einem Motor, einer Batterie und einem Geschwindigkeitssensor.

Es ist wichtig zu wissen, dass der Motor, wenn das System eingeschaltet ist, nur dann Energie liefert, wenn Sie treten. Beim Anhalten des Tretens schaltet sich der Motor ab und die elektrische Unterstützung fehlt.

Bei allen pedalunterstützten Fahrrädern schaltet sich der Motor ab und die elektrische Unterstützung stoppt, wenn die zulässige

Höchstgeschwindigkeit für Elektrofahrträger von 25 km/h erreicht ist.

Wenn die Geschwindigkeit unter diesen Wert fällt, beginnt die elektrische Unterstützung erneut, bis Sie das Treten einstellen.

Schalten Sie das E-Bike ein, indem Sie die Taste auf dem Display lange drücken, um es zu aktivieren.

Display-Funktionen:

1. "EIN/AUS"-Netztaste - Schaltet das Fahrrad ein und aus
2. "F-E" LEDs - Geben Sie die sofortige Batteriekapazität an.
3. + / - Tasten - Wählen Sie die Pedalunterstützung

Stufe 1

Stufe 2

Stufe 3

Stufe 4

Stufe 5

Das Assistenzsystem ist aktiviert, indem Sie die "EIN/AUS"-Taste drücken.

Der Assistenzlevel wird auf "1", die niedrigste Stufe, zurückgesetzt.

Um es zu ändern: Beginnen Sie zu treten und stabilisieren Sie Ihre Geschwindigkeit; Drücken Sie die + / - Schaltflächen, um die benötigte Hilfe auszuwählen.

Gehhilfe-Modus:

Drücken und halten Sie die "-"-Taste 3 Sekunden lang, um den Gehhilfe-Modus zu aktivieren.

Gangwechsel

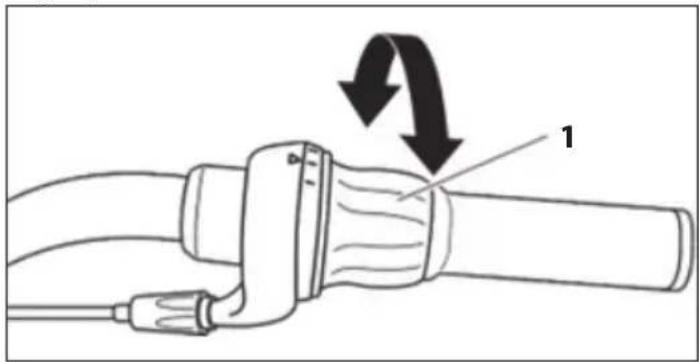

Verwenden Sie den Drehgriff auf der rechten Seite des Lenkers, um das hintere Schaltwerk zu bedienen. Ein eingekuppelter Gangindikator, der gewählte Gang, ist nicht am Drehgriff sichtbar.

Um das Schaltwerk mit dem Drehgriff zu bedienen, folgen Sie diesen Schritten:

a. Treten Sie die Pedale vorwärts. b. Drehen Sie den Ring (1) mit der Hand im Uhrzeigersinn, um auf ein kleineres Ritzel zu wechseln, bei dem die Tretanstrengung länger ist. c. Drehen Sie den Schaltkranz von Hand gegen den Uhrzeigersinn, um auf ein größeres Zahnrad zu wechseln, bei dem der Pedalaufwand geringer wird.

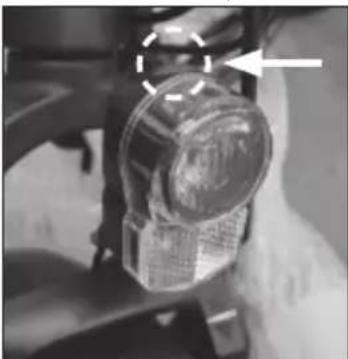

Lichtbetrieb

Beleuchtung ist eines der grundlegenden Elemente für die Sicherheit von Fahrradnutzern und muss installiert werden. Wenn Sie beabsichtigen, bei schlechten Sichtverhältnissen zu fahren, stellen Sie sicher, dass die Beleuchtung ordnungsgemäß funktioniert.

Das Fahrrad ist mit Vorder- und Rücklichtern ausgestattet, die von AAA-Batterien betrieben werden.

Um sie einzuschalten, drücken Sie den Knopf am Licht.

Batterien sind als gefährliches Produkt eingestuft und sollen nach Gebrauch in einem dafür vorgesehenen Behälter entsorgt werden.

Akku- & Laderpflege

LITHIUM-IONEN-AKKU

Laden Sie den Akku am Ende jeder Benutzung des Fahrrads oder wenn der Akku leer ist, wieder auf.

Nach längerer Benutzung nimmt die Akkukapazität langsam ab. Die durchschnittliche Lebensdauer des Akkus hängt von der persönlichen Nutzung und den Lagerbedingungen ab. Auch bei ordnungsgemäßer Wartung sind Akkus nicht unendlich haltbar. Im Durchschnitt bleibt ein Lithium-Ionen-Akku etwa 500 Ladezyklen aktiv. Es sollte jedoch beachtet werden, dass mit jeder Ladung die Kapazität des Akkus proportional abnimmt. Auch Teilaufladungen (zum Beispiel eine 1-stündige Aufladung) sind als vollständige Aufladung zu betrachten, wenn es um die Anzahl der möglichen Zyklen geht. Entladen Sie den Akku periodisch vollständig und laden Sie ihn wieder auf.

Wenn das Fahrrad längere Zeit nicht benutzt wird, laden Sie den Akku mindestens alle zwei Monate auf und halten Sie ihn etwa 4 Stunden lang am Ladegerät. Achten Sie in diesem Fall nicht auf die Leuchten des Ladegeräts.

Wenn der Akku vollständig entladen ist, muss er sofort wieder aufgeladen werden. Lassen Sie den Akku nicht entladen und ungenutzt, sondern starten Sie unmittelbar einen Ladezyklus. Starten Sie in diesem Fall einen längeren Ladezyklus von etwa 6 Stunden, um die vollständige Aktivierung des Akkus zu gewährleisten.

Es wird empfohlen, das Fahrrad ein- bis zweimal im Jahr zu benutzen, bis der Akku vollständig entladen ist. Laden Sie ihn dann vollständig auf. Dieser Vorgang hat einen positiven Effekt auf die Akkulebensdauer.

Akkukapazität auf dem Display

Wenn Sie den Fahrradmotor einschalten und zu treten beginnen, zeigt das Akkusymbol auf dem Display die momentan gemessene Ladung an und nicht die tatsächliche Verfügbarkeit.

Bei Bergfahrten, wenn der Motor stärker beansprucht wird, kann der Indikator eine verringerte Restladung anzeigen (die Anzahl der Leuchtdioden auf dem Display reduziert sich). Wenn der Motor angehalten ist, zum Beispiel bei einem Stopp oder bei Trägheitsfahrt (wie bergab), kann der Indikator eine höhere verfügbare Ladung anzeigen, da in Abwesenheit von Last am Motor die Batteriespannung steigt.

Der beste Zeitpunkt, um die Menge an Restladung zu ermitteln, ist, wenn Sie eine konstante Geschwindigkeit auf einer flachen und geraden Strecke erreichen, nachdem sich die Arbeit der Batterie stabilisiert hat.

Batterieaufladung

Laden Sie den Akku auf, ohne ihn aus dem Rahmen zu entfernen. Wir halten es für sinnvoll, den Akku nach jeder Benutzung des Fahrrads stets aufzuladen. Den Akku stets geladen zu halten, verlängert seine Lebensdauer.

Es ist zwingend erforderlich, das mitgelieferte Ladegerät zu verwenden und dessen Anweisungen zu befolgen. Verwenden Sie keine Ladegeräte, die nicht von SHARP zugelassen sind. Sie können den Akku beschädigen und seine Lebensdauer verkürzen. Durch die Verwendung von nicht mit dem Fahrrad gelieferten persönlichen Zubehörteilen erlischt die gesetzliche Garantie automatisch.

Lesen Sie vor dem Laden des Akkus sorgfältig die folgenden Anweisungen und befolgen Sie diese während des Vorgangs.

• Verwenden Sie nur das mitgelieferte Ladegerät.
• Halten Sie sowohl das Ladegerät als auch den Akku von Kindern und Haustieren fern.
• Das Aufladen muss an einem geräumigen, kühlen und trockenen Ort erfolgen; fern von direkten Wärmequellen und Feuchtigkeit.
• Wenn das Aufladen mit eingebautem Akku im Fahrrad erfolgt, stellen Sie sicher, dass es stabil auf dem Ständer steht und ausgeschaltet ist.
• Es ist normal, dass sich das Ladegerät während des Ladevorgangs erwärmt.
• Decken Sie das Ladegerät nicht ab.
• Halten Sie die Anschlüsse sauber und trocken.
• Machen Sie das Ladegerät nicht nass.
• Verwenden Sie das Ladegerät und/oder den Akku nicht, wenn sie beschädigt sind.
• Schließen Sie das Ladegerät immer zuerst an den Akku und dann an die Steckdose an.
• Führen Sie den Ladevorgang nicht bei direkter Sonneneinstrahlung durch.
• Verwenden Sie das Ladegerät nicht für andere Zwecke oder andere Geräte.
• Spannungseinbrüche während der Ladezyklen können den Akku beschädigen.
• Spannungsschwankungen während der Ladezyklen könnten den Akku beschädigen.

Lassen Sie den Akku nicht länger als 8 Stunden an das Ladegerät angeschlossen.

Wenn die Temperatur des Akkus zu stark ansteigt, wird ein unangenehmer Geruch wahrnehmbar: Brechen Sie den Ladevorgang sofort ab und wenden Sie sich an das Service-Center.

FAQ zur Batterie

Ist es normal, dass der Akku beim Laden warm wird? Ja, es ist normal, dass der Akku während des Ladevorgangs warm wird.

Wartung des Ladegeräts

Befolgen Sie die folgenden Wartungsanweisungen für das Ladegerät:

• Wenn der Akku vollständig geladen ist, trennen Sie zuerst das Kabel von der Steckdose und dann das Akkukabel.
• Bewahren Sie das Ladegerät an einem trockenen und sauberen Ort auf.
• Das Ladegerät erfordert keine Wartung. Jedes Öffnen oder Manipulieren ist untersagt.
• Wenn Sie vermuten, dass das Ladegerät beschädigt ist, wenden Sie sich an das Service-Center.
• Wenn das Kabel beschädigt ist, wenden Sie sich an das Service-Center, um es auszutauschen.
• Wenn die Temperatur des Ladegeräts zu stark ansteigt (über 65°C ), wird ein unangenehmer Geruch wahrnehmbar: Brechen Sie den Ladevorgang sofort ab und wenden Sie sich an das Service-Center.

Wartung und Reinigung

Technologische Fortschritte haben das E-Bike und seine Komponenten komplexer gemacht als in der Vergangenheit und das Tempo der Innovation nimmt zu. Mit dieser ständigen Entwicklung ist es wichtig, bei jeder mechanischen und/oder elektrischen Reparatur und/oder Wartung ein autorisiertes Service-Center zu kontaktieren. Für die regelmäßige Wartung und Reinigung befolgen Sie die folgenden Anweisungen.

Inspektion und Wartung

Zu Ihrer Sicherheit und um die Langlebigkeit Ihres Fahrrads zu gewährleisten, wird empfohlen, es regelmäßig zu überprüfen, um den Zustand der mechanischen Teile zu beurteilen und, falls erforderlich, die Hilfe eines Technikers anzufordern.

Die Wartung der mechanischen und elektrischen Teile ist grundlegend für Ihre Sicherheit während des Gebrauchs. Überprüfen Sie regelmäßig die Verkabelung und die elektrischen Anschlüsse, um sicherzustellen, dass sie nicht beschädigt sind.

Fahrtradteil	Vor jeder Benut-zung überprü-fen	Regel-mäßig überprü-fen	Reinigen und schmie- ren	Einstellen und fest- zihen	Bei Bedarf reparie- ren
Reifendruck ✓✓
Reifenbedin-gungen	✓			✓
Bremsenkalibrie- rung		✓		✓
Lenkerverriege- lund	✓				✓
Displayanzeige: ✓
Sattelklemm-schloss	✓			✓
Bremseläge ✓✓
Bremsseilspan-nung		✓✓✓
Speichenspan-nung		✓		✓
Radzentrierung ✓✓
Naben ✓✓✓
Kettenschmie- rung		✓	✓
Hinterer Schalt- werkskalibrierung		✓✓✓
Reflektoren ✓✓✓
Akku und Akkula-degerät		✓			✓
Lenkung ✓✓✓
B,B. ✓✓✓
Schrauben, Muttern, Bolzen, Schlösser		✓✓✓

Komponenten, die einem normalen Verschleiß unterliegen (z.B. Reifen, Kette, Bremsen), sind nicht von der Garantie abgedeckt.

Die grundlegende Wartung des Fahrrads kann und sollte direkt vom Besitzer durchgeführt werden; es sind keine speziellen Werkzeuge oder spezifischen technischen Kenntnisse über das hinaus notwendig, was in diesem Handbuch erklärt wird. Hier sind einige Beispiele für Eingriffe, die Sie selbst durchführen können. Alle anderen Inspektions-, Wartungs- und Reparaturdienste müssen in einem spezialisierten Zentrum von einem qualifizierten Techniker durchgeführt werden. Kontaktieren Sie bei Zweifeln oder Unsicherheiten stets das Service-Center.

Stellen Sie die Bremsen ein

Das Fahrrad ist mit MECHANISCHEN SCHEIBENBREMSEN ausgestattet

Die Bremsbeläge müssen sich einlaufen, um eine optimale Bremswirkung zu erzielen. Zusätzlich überhitzen die Scheiben, wenn sie in Aktion sind; berühren Sie sie nicht, nachdem sie gerade gestoppt haben. Wenn eines der beiden Bremssysteme ausfällt, reparieren Sie es sofort, da eine Bremse nicht ausreicht, um ein sicheres Bremsen zu gewährleisten.

Es wird empfohlen, die Beläge, die Schutzhüllen und die Zugseile und deren Schmierung sorgfältig zu überprüfen. Wenn Sie ausgefranste oder verlängerte Spiralen, gebogene Enden, Rost oder Abnutzung bemerken, ersetzen Sie die beschädigten Teile unverzüglich. Um die Bremsbeläge zu ersetzen, lösen Sie die Halteschraube, bis der Belag heraus ist, und ersetzen Sie ihn.

Stellen Sie sicher, dass die Bremsbeläge fest befestigt sind (Anzugsdrehmoment 5/8 Nm).

Bei Zweifeln oder Wahrnehmung einer Anomalie während der Benutzung, lassen Sie das Fahrrad von einem Mechaniker überprüfen.

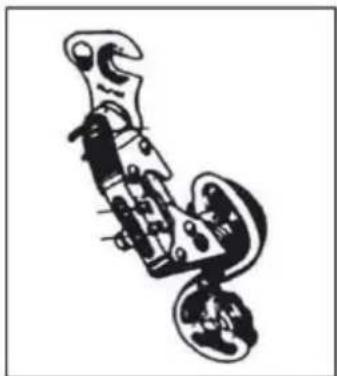

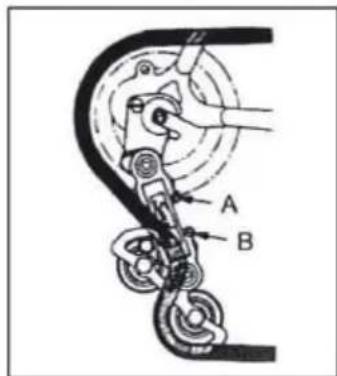

Schalten Sie das Getriebe

Wenn die Kette Schwierigkeiten hat, auf das große hintere Ritzel zu klettern (Schalthebel am Lenker auf Maximum gedreht), schrauben Sie Schraube B leicht ab, damit die Kette nicht über das letzte Ritzel hinausgeht.

Wenn die Kette Schwierigkeiten hat, auf das kleinere Ritzel abzusteigen, schrauben Sie Schraube A leicht ab, um das Schaltwerk am kleinen Ritzel auszurichten.

Anziehen von Schraub- und Mutternanschlüssen

Bei Benutzung können sich aufgrund von Vibrationen Schrauben lockern. Es wird empfohlen, die Festigkeit der Schrauben regelmäßig zu überprüfen. Ersetzen Sie sofort beschädigte oder verlorene Teile.

Im Folgenden finden Sie eine Tabelle mit den anzuwendenden Drehmomenten für die Montage verschiedener Arten von Komponenten. Für jedes Bauteil ist der "Min-Max"-Bereich angegeben, in dem diese Bauteile im Allgemeinen gehalten werden. Die Tabelle ist rein beispielhaft, da viele Variablen zur Bestimmung des exakten Drehmoments beitragen, das auf die verschiedenen Schrauben angewendet werden muss, wie das verwendete Material für die Schraube und/oder die Art des Gewindes, die Querschnitte und die Dicken des Materials, auf das Sie einwirken, und tatsächlich das Material der zu verbindenden Teile.

Die Anzugsmomente sind in Newtonmetern ausgedrückt; denken Sie daran, dass für eine korrekte Durchführung dieser Operation ein Drehmomentschlüssel erforderlich ist, der sich löst, wenn das gewünschte Drehmoment erreicht ist.

Vorderradachsenmutter 20 - 27 Nm
Hinterradachsenmutter 27 - 33 Nm
Sattelklemme 7 -22 Nm
Bremse 10 Nm
Bremseinsatz 8 Nm
Bremskabel 5 Nm
Hinteres Schaltwerkklabel 5 - 6 Nm
Sattelstützenklemme 10 - 14 Nm
Vorbau-Mutter und Schraube 18 - 20 Nm
Schaltwerk am Ausfallende 12 - 15 Nm
Vorderer Umwerfermutter 5 - 7 Nm
Bremssattel-Mutter 6 - 8 Nm
Vorbau an der Gabel 5 - 8 Nm
Vorbau am Lenker	5 - 8 Nm
Schalthebel am Lenker	10 Nm
B.B. Kettenblatt und Kurbeln	32 - 50 Nm
BSA B.B. Teile	70 Nm
Speichen	34 - 40 Nm

Einlaufzeit

Ihr Fahrrad wird effizienter und bleibt über einen langen Zeitraum in optimalem Zustand, wenn es vor kontinuierlichem und intensivem Gebrauch eine Einlaufzeit hat.

Brems- oder Schaltkabel, Speichen und andere mechanische Teile können sich in der Anfangszeit lockern, und ein Besuch beim Service-Center für eine endgültige Anpassung kann erforderlich sein.

Wir empfehlen, nach 30/35 Stunden Gebrauch und auf jeden Fall nach den ersten 30 Tagen, das E-Bike von einem Service-Center überprüfen zu lassen.

In jedem Fall, bei Problemen oder Zweifeln, die Sie nicht selbst lösen können, kontaktieren Sie immer das spezialisierte technische Service-Center und benutzen Sie das Fahrrad nicht bei bestehenden oder vermuteten Anomalien.

Es wird empfohlen, die Mechanik vor jeder Nutzung zu überprüfen.

Nach jeder langen oder schwierigen Fahrt auf unbefestigten Wegen, bei Wasser- oder Sandkontakt und in jedem Fall alle 150 km.

Reinigen Sie das Fahrrad. - Schmieren Sie die Kette, das Freilaufgetriebe, das Getriebe und entfernen Sie dann das überschüssige Öl. Fragen Sie Ihren vertrauenswürdigen Techniker nach den besten Schmiermitteln auf dem Markt und nach der Wartungshäufigkeit. - Betätigen Sie die Vorderradbremse und bewegen Sie das Fahrrad vor und zurück und sorgen Sie dafür, dass alles in Ordnung ist. Wenn Sie bei jeder Bewegung ein dumpfes Geräusch hören, gibt es wahrscheinlich Probleme mit der Lenkung: Kontaktieren Sie das Service-Center.

• Heben Sie das Vorderrad vom Boden und drehen Sie es nach rechts und links, um sicherzustellen, dass die Lenkung leichtgängig ist. Wenn die Lenkung steif ist, gibt es wahrscheinlich Probleme mit der Lenkung: Kontaktieren Sie das Service-Center.
• Stellen Sie sicher, dass Muttern, Schrauben, Schlösser und alle mechanischen und Befestigungskomponenten geschlossen und nicht abgenutzt oder beschädigt sind.

Das Fahrrad und seine mechanischen Komponenten unterliegen Verschleiß. Die Materialien, aus denen sie bestehen, haben unterschiedliche Lebenszyklen. Es wird empfohlen, das Rad regelmäßig oder mindestens einmal im Jahr zu überprüfen, um die korrekte Funktionalität und den Verschleiß der Komponenten zu bewerten und bei Bedarf zu erneuern.

Plattfuß

Benutzen Sie das Fahrrad nicht bei einem platten oder teilweise platten Reifen. Tragen Sie es von Hand.

Wenn ein Reifen platt ist, lösen Sie das Rad von der Nabe, um es zu entfernen, und lassen Sie die Luft aus dem Reifen ab. Entfernen Sie den Reifen mit einem Reifenheber, um ihn von der Felge zu lösen. Entfernen Sie den durchstochenen Schlauch und ersetzen Sie ihn. Pumpen Sie den Schlauch auf und setzen Sie den Reifen wieder auf die Felge über dem Schlauch. Achten Sie darauf, den neuen Schlauch nicht zwischen Felge und Reifen einzuklemmen. Drehen Sie das Rad, um sicherzustellen, dass der gesamte Reifen korrekt auf der Felge positioniert ist und der Schlauch vollständig darin liegt. Pumpen Sie langsam auf den empfohlenen Druck auf und überprüfen Sie die Position des Reifens auf der Felge. Positionieren Sie das Rad wieder. Bei Schwierigkeiten kontaktieren Sie das Service-Center, das Sie ersetzt.

Wir empfehlen Ihnen, für diese Operation nur einen Reifenheber zu verwenden. Andernfalls riskieren Sie mit einem Schraubendreher oder einem anderen Werkzeug, den Schlauch zu durchstechen.

Reinigen Sie das Fahrrad

Entstauben Sie den Rahmen mit einem weichen Tuch, entfernen Sie den Schmutz mit einem feuchten Tuch und einem nicht scheuernden Reinigungsmittel. Verwenden Sie keine Hochdruckreiniger. Trocknen Sie alle Teile sorgfältig ab und tragen Sie regelmäßig Autowachs auf.

Reinigen Sie die Kunststoffe und Reifen mit Seife und Wasser, gut abtrocknen.

Wenn Sie die Fahrräder an nassen oder regnerischen Tagen benutzen, trocknen Sie das Fahrrad vor dem Abstellen gründlich ab.

Lassen Sie das Fahrrad nicht Feuchtigkeit, Regen oder direkter Sonneneinstrahlung ausgesetzt. Wenn es nicht möglich ist, es unterzubringen, decken Sie es mit einer dunklen, wasserfesten Plane ab.

Salz ist stark korrosiv. Wenn Sie in Küstengebieten leben oder das Fahrrad nutzen, wird empfohlen, das Fahrrad sehr oft zu waschen, um das Salz zu entfernen, es immer sorgfältig zu trocknen und ein Rostschutzmittel auf die unlackierten Teile aufzutragen.

Fetten Sie regelmäßig das Tretlager, den Freilauf, die Kette und andere Teile, die es benötigen. Überprüfen Sie regelmäßig Schrauben, Muttern, Bolzen und Schlösser, um sicherzustellen, dass sie fest sind.

FAHRRADLAGERUNG

Lagern Sie das Fahrrad an einem trockenen und überdachten Ort, um direkte Sonneneinstrahlung, schlechtes Wetter und Salz zu vermeiden.

Wenn Sie planen, das Fahrrad für längere Zeit nicht zu benutzen, reinigen Sie es vor dem Abstellen gründlich.

Lassen Sie die Reifen halb ab und wenn möglich, hängen Sie das Fahrrad auf und decken es mit einem vorzugsweise aus Baumwolle gefertigten Tuch ab. Verwenden Sie keine Plastikfolien.

Laden Sie den Akku auf und halten Sie ihn alle zwei Monate aufgeladen, um ein vollständiges Entladen zu vermeiden. Stellen Sie sicher, dass das

Ladegerät nicht mit der Stromversorgung oder dem Fahrrad verbunden ist. Die empfohlene Lagertemperatur für den Lithium-Akku liegt zwischen 0° - 25° . Vermeiden Sie es, den Akku an zu kalten oder zu heißen Orten zu lagern.

Setzen Sie den Akku nicht über einen längeren Zeitraum Hitzequellen (+35 / 40°) aus.

Lassen Sie den Akku nicht mit Kondensation in Kontakt kommen, die ihn schädigen, einen Kurzschluss verursachen oder korrodieren können.

Problembehandlung

Beschreibung Ursachen Lösung
Problem mit dem hinteren Umwerfer	• Locker und/oder beschädigte Kabel • Falsche Einstellung	• Kalibrieren oder ersetzen die Kabel • Kalibrieren das hintere Umwerfer
Problem mit der Kette	• Kettenglied locker • Kettenglied gebogen oder gebrochen • Unreguliertes Getriebe	• Ziehen die Schrauben an • Ersetzen das Kettenglied • Kalibrieren das hintere Umwerfer
Gerausche beim Pedalieren	• Kette nicht geschmiert • Pedallager gebrochen • B.B. defekt. Lager • Verbogene Kurbel • B.B. locker.	• Schmieren die kette • Ersetzen das Pedal • Ersetzen die B.B. • Ersetzen die kurbel • Sichern die B.B.
Der Freilauf dreht sich nicht	• Freilaufzapfen blockiert	• Schmieren den freilauf oder ersetzen ihn wennnotig
Die Bremsen Funktionieren nicht richtig	• Abgenutzte Bremsbeläge • Nasse oder schmutzige Bremsbeläge • Locker und/oder beschädigte Kabel • Bremshebel blockiert • Falsche Bremsinstallung	• Ersetzen die Bremsbeläge • Reinigen die Bremsbeläge und Felgen • Kalibrieren oder ersetzen die kabel • Kalibrieren des Bremse hebels • Kalibrieren die bremsen
Beim Bremsen quietscht es	• Abgenutzte Bremsbeläge • Falsche Bremsinstallung • Nasse oder schmutzige Bremsbeläge • Bremsarme locker	• Ersetzen die Bremsbeläge • Kalibrieren die bremsen • Reinigen die Bremsbeläge und Felgen • Überprüfen die Schrauben der Arme und fixieren sie korrekt
Es gibt ein dumpfes Geräusch beim Bremsen	• Projekton auf der Felge • Rad nicht ausgerichtet • Falsche Bremsinstallung • Bremsarme locker • Lenkung locker	• Reparieren oder ersetzen die Felge (Service anfordern) • Reparieren das Rad (Service anfordern) • Kalibrieren die bremsen • Überprüfen die Schrauben der Arme und fixieren sie korrekt • Ziehen die Lenkung an
Wackeliges Rad	• Beschädigte Nabe • Rad nicht ausgerichtet • Lenkung gesPERT • Rad nicht korrekt befestigt	• Ersetzen Sie die Nabe • Reparieren Sie das Rad (benachrichtigen einen Kundendienst) • Kalibrieren Sie die Lenkung • Prüfen Sie das Rad
Fahren nicht glatt	• Rad nicht ausgerichtet • Lenkung gesPERT • Verbogener Rahmen oder Gabel	• Reparieren Sie das Rad (benachrichtigen einen Kundendienst) • Kalibrieren Sie die Lenkung • Bitten Sie den Kundendienst um Reparatur
Häufiger Platten	• Veralteter oder defekter Schlauch • Beschädigter Reifen • Reifen nicht für die Felge geeignet • Reifen nach einem früheren Platten nicht überprüft • Reifendruck zu niedrig • Speichen aus der Felge	• Ersetzen Sie den inneren Schlauch • Ersetzen Sie den Reifen • Ersetzen Sie den Reifen • Ersetzen Sie den Reifen • Prüfen Sie den Druck und passen Sie ihn an • Ersetzen Sie die Speiche
Das Fahrrad hat reduzierte Autonomie und/oder Geschwindigkeit	• Niedriger Akkustand • Defekter Akku oder End-der-Lebensdauer-Akku • Niedriger Reifendruck • Bremsen schleifen auf Felgen • Gegenwind, Steigung...	• Laden Sie den Akku • Ersetzen Sie die Batterie • Reifen aufpumpen • Kalibrieren Sie die Bremsen • Es ist möglich, dass die Autonomie der Fahrt in diesen Fälle von Verwendung reduziert ist
Das Fahrrad funktioniert, aber das Display zeigt die Akkukapazität nicht an	• Lose Steckverbinder • Beschädigtes Kabel / Gehäuse • Beschädigtes Display	• Prüfen Sie alle Steckverbinder • Prüfen Sie alle Kabel und Gehäuse • Ersetzen Sie das Display
Das Display zeigt die Akkuladung an, aber das Fahrrad funktioniert nicht	• Defekter Bremsinhibitor • Lose Motorstecker	• Prüfen Sie die Bremsen, ersetzen Sie den Inhibitor • Prüfen Sie den Stecker
Der Motor lauft ohne Pedalieren	• Defekter Sensor • Defekter/Beschädigter Controller	• Ersetzen Sie den Sensor • Ersetzen Sie den Controller

Technische Daten

Model BK-DM02, BK-DM022
Allgemein
Nennleistung 25 km/h
Fahrradgewicht 25,5 kg
Kilometerstand* ca. 45 km
Maximale Last 100 kg
Fahrer Höhe 150-190 cm
Reifen-/Radgroße 28" 700 x 40C
Rahmen
	Stahlrahmen mit gefederter Vorderradgabel
Elektronik
Motor Nabenmotorhlen 36V*250W
Akkusatz DM02 36V 7,8Ah (280Wh) / D	M022 36V 10Ah (360Wh) Li-ion, im Rahmen versteckt
Ladezyklen der Batterie 600 bis 700
Displayanzeige: LED 5-Level-Unterstützung
Batterieladegerät AC 100V-240V/DC 42V 2A
Ladezeit 4 -5 Stunden
Bremsen
	Mechanische Scheibenbremsen 160mm
Bremszange Aluminium-Bremshebel mit Abschaltsystem
Umwerfer
	Revoshift 6-Gang, Shimano Tourney TZ

HINWEISE:

Die Reichweite des Fahrrads mit Unterstützung kann je nach Bedingungen und zu befördernden Gewichten variieren. Diese Werte können durch das Gewicht des Benutzers, die Art der Route (steile Anstiege), den Transport schwerer Objekte, den Reifendruck, widrige Wetterbedingungen sowie wiederholtes Anhalten und Wiederanfahren der Fahrt beeinflusst werden, wodurch die Reichweite erheblich verkürzt wird.

Verwenden Sie diese Bedienungsanleitung, um Ihr Elektrofahrrad einzustellen und in Betrieb zu nehmen. Für weitere Informationen zu Ihrem Elektrofahrrad-Modell lesen Sie bitte das elektronische Handbuch, das Sie finden können, indem Sie den QR-Code scannen und den Modellnamen BK-DM02, BK-DM022 suchen.

https://www.sparkconsumer.com/support/

Schnellstartanleitung

Bedienungsanleitung

Handbuch zum Laden

Batterieoptionen

Werkzeuge (nicht enthalten)

Offener Schlüssel 15-13mm

Inbusschlüssel 6mm

Inbusschlüssel 5mm

1. Zweig 2. Blattfeder
2. Vordere Abdeckung 4. Innenteil
3. Kurbel 7. Aluminium 8. Säge 9. Schraubendreher
4. Schraubenschlüssel 11. Ständer
5. Bohrer 13. Bildschirm:
6. Geschwindigkeiten

Stufe 1 Stufe 2 Stufe 3 Stufe 4 Stufe 5

Das Unterstützungssystem ist immer aktiv, wenn der Schalter "ON/OFF" eingeschaltet ist. Die Unterstützungsstufe wird auf "1" eingestellt, die niedrigste.

Um es zu ändern: Starten Sie das Gerät UND halten Sie die Geschwindigkeit konstant, drücken Sie die Tasten ^+ / - um die gewünschte Unterstützung auszuwählen.

Aetoupyia Bontheiac baidan:

Natauvtac kai kpatuvtc to kouuni"-"yia 3 deutepolenta evpyonoiit a n aeiouya biOneic badiionc.

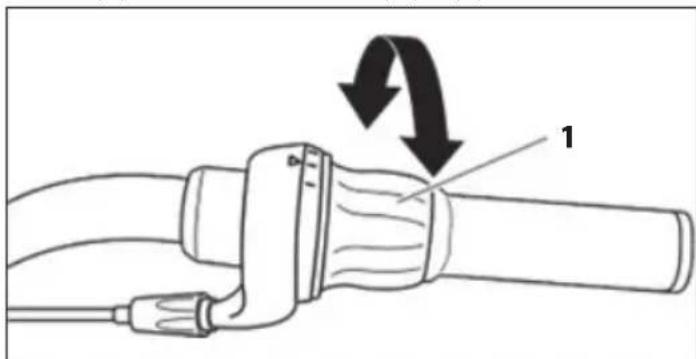

Alambda taxuttwv

Xpnooioiote To nepiotpepoevo Kpatnua otN 86ia naepa Tou TIOVIOY iA va aeitoupynoete ToV niow EKtpoxiaot. Eivai loyikov a unopeic va aalaeic taxutntc, kai n evdeiog aanaytc taxutntw v paiveta dinla oTo npiotpepoevo Kpatnua.

Tia va xeiipoteite tov ektpoxiaot n e iia nepioppeoevn kpatnon, aokoutheta ta enoeva bieta: onwc akououe:

a. PntnoTe Ta nevtal npoota. b. TupioTe To daKtuAIO (1) ME xeiPOKivnon DEiOToPpa yia va metaBeite 0e mikoTepeo ypavz, onou n PPOAnaTeia noSnlaaoic oE iiva meyautepn. c. TupioTe To daxTuAldi aalaync Taxutntwv Me To xepi avtiBeta npoc tic delta, Tou poaoyou ia va metakivnthe OE eva meyalutepo ypavac, onou n ppoonaetia nelaou o eiva mkpotepn.

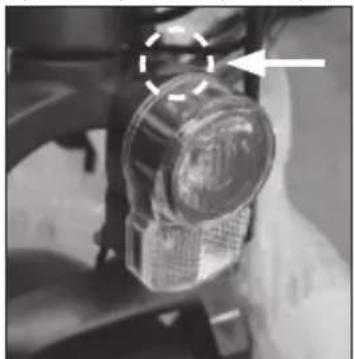

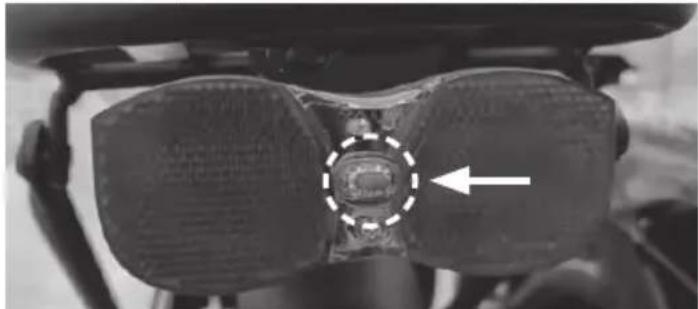

Aetoupyia ωτσµω

O φωτµαρ eivai eva ano ta baaika oToiexia tnc aopalaic xphotn TOnhAtou kai npenei va EykataotaTei. Av OKoneute va odnyite OE ouvTheke xaunlnc opatotntac, Bepaiwtheite ot O φωτµαρ Leitoupyei

To nothato eliva eoiauve o mpootvka iow wntou trooosotouvtai ano nataapiec AAA.

Tia va ta EvpyoToInOeTe, nathote to koumi oTO qWC.

Oi mataiee eewpuovta va eival enikivduvo npoiov kai t xpon npeneva anoppintovtae doxexio nupoopicetai yia autc.
