Produkttype	Elcykel
Mærke	Sharp
Model	BKDM02
Maksimal hastighed	25 km/t
Omtrentlig rækkevidde	45 km
Cyklens vægt	25,5 kg
Maksimal belastning	100 kg
Hjulstørrelse	28 tommer (700 x 40C)
Motor	Baghjulsmotor 36V 250W
Batteri	Lithium-ion 36V 7,8Ah (280Wh) integreret i rammen
Opladningstid	4 til 5 timer
Opladningscyklusser	600 til 700
Bremser	Mekaniske skivebremser 160mm
Gearskifter	Shimano Tourney TZ, 6 gear
Display	LED 5 assistance niveauer
Lys	Forlygte og baglygte (AAA-batterier ikke inkluderet)
Ramme	Stål med affjedret forgaffel
Pedaler	Inkluderede (2 stk.)
Medfølgende tilbehør	Oplader, brugervejledninger
Sikkerhed	Overholder CE-standarder, bremseafbrydersystem, skivebremser
Vedligeholdelse og rengøring	Rengøring med blød klud, ikke højtryksrenser. Regelmæssig kontrol af bremser, dæk, kæde.

Ofte stillede spørgsmål - BKDM02 SHARP

Hvordan oplader jeg batteriet på Sharp BKDM02?

Åbn gummihætten, tilslut laderen til opladningsporten, derefter til stikkontakten. Rødt lys indikerer opladning, grønt når det er færdigt. Tag først stikket ud, derefter laderen. Brug kun den medfølgende lader.

Hvad er cyklens faktiske rækkevidde?

Den annoncerede rækkevidde er ca. 45 km, men den varierer afhængigt af brugerens vægt, terræn, dæktryk og assistanceniveau. For eksempel reducerer brug i op ad bakke rækkevidden.

Hvordan samles styret og pedalerne?

Drej styret vinkelret på rammen og spænd skruerne med en unbrakonøgle. For pedalerne, højre skrues med uret, venstre mod uret. Brug en 15 mm nøgle med et moment på 35 N·m.

Hvad er niveauerne for pedalassistance?

Der er 5 niveauer (1 til 5), der kan vælges via + og - knapperne på skærmen. Niveau 1 giver den laveste assistance, niveau 5 den højeste. Motoren aktiveres kun ved pedalbrug og stopper ved 25 km/t.

Hvordan vedligeholder jeg kæde og bremser?

Smør kæden regelmæssigt med et passende smøremiddel. Kontroller slid på bremseklodser og stramning af kabler. For skivebremser, sørg for at klodserne ikke er for slidte, og at skiven er centreret.

Hvad gør jeg, hvis cyklen laver en unormal lyd?

Stop straks og kontroller kæden, bremserne og skruerne. Hvis støjen fortsætter, kontakt et servicecenter. Skrigende lyde kan skyldes slidte klodser eller mangel på smøring.

Kan jeg bruge cyklen i regn?

Ja, men det frarådes at køre i dårligt vejr. Efter brug i regn, tør cyklen grundigt og smør metaldele for at undgå korrosion. Brug ikke højtryksrenser.

Hvordan justerer jeg sædehøjden?

Åbn låsehåndtaget på sadelpinden, justér højden efter dit ben (hæl på pedalen i laveste position, ben strakt). Overskrid ikke stopmærket på pinden. Spænd håndtaget.

Hvad gør jeg, hvis batteriet ikke oplades?

Kontroller at laderen er tilsluttet, og at rødt lys tænder. Hvis batteriet har været afladet længe, kan det gå i selvforsvar. Prøv at oplade i 6 timer. Hvis intet sker, kontakt et godkendt servicecenter.

Hvordan aktiverer jeg gangassistenttilstand?

Tryk og hold '-' knappen på skærmen i 3 sekunder. Cyklen bevæger sig fremad med lav hastighed uden at træde i pedalerne. Slip knappen for at stoppe. Brug denne tilstand til at skubbe cyklen op ad bakker eller over forhindringer.

BRUGSANVISNING BKDM02 SHARP

Brug denne Quick Guide til at opsætte og begynde at bruge din e-cykel. For mere detaljeret information om din model af e-cykel henvises til den online manual, som kan findes ved at følge linket nedenfor eller scanne QR-koden og søge efter modelnavnet BK-DM02, BK-DM022.

Vigtige sikkerhedsanvisninger

Læs disse sikkerhedsanvisninger og respekter følgende advarsler, før apparatet betjenes:

Lynsymbolet med pilehovedet inden i en ligesidet trekant skal advare brugeren om tilstedeværelsen af uisoleret "farlig spænding" inden i produktets kabinet af en størrelse, der er tilstrækkelig til at udgøre en risiko for elektrisk stød.

Udråbstegnet inden i en ligesidet trekant skal advare brugeren om tilstedeværelsen af vigtige betjenings- og vedligeholdelsesinstruktioner i brugsanvisningen, som følger med apparatet.

Dette symbol betyder, at produktet skal bortskaffes på en miljøvenlig måde og ikke sammen med almindeligt husholdningsaffald.

Vekselstrømsspænding

Klasse II-udstyr

VIGTIGT: Læs følgende omhyggeligt, og opbevar det til senere brug.

ADVARSEL: Bær en beskyttelseshjelm!

For at reducere risikoen for skader, bær en passende hjelm, når du kører!

• Sørg venligst for, at bremserne er korrekt justeret og fungerer godt.
• Forkert betjening af e-cyklen på grund af utilstrækkelig viden kan forårsage en ulykke. Vær venlig at gøre dig bekendt med funktionerne på e-cyklen, inden du kører. Gør dig bekendt med bremsehandtaget på forhånd, hvis du ikke er tilstrækkeligt opmærksom på placeringen af for- og bagbremserne. Juster også i overensstemmelse hermed før kørsel.

ADVARSEL: Hardwaren er muligvis ikke fuldt strammet, herunder men ikke begrænset til bolte, møtrikker, den forreste navaksel, det bagerste hjul, styremekanismer (styr, stilk), bremsesystemet, drivsystemet, pedaler osv. For at reducere risikoen for skader, skal du sikre, at alt cykeludstyr er stramt og korrekt på plads, og at der ikke er noget tab af udstyr, brud eller andre typer skader.

FORSIGTIG: Denne cykel er designet til voksne. Børn må kun køre under opsyn af voksne.

For at reducere risikoen for ulykker og skader, skal du sørge for, at cyklen og alle dens strukturer ikke er inden for rækkevidde af børn under 3 år.

ADVARSEL: Komponentbrud på grund af forkert brug af cyklen kan forekomme.

Kør ikke over ramper eller høje kanter med cyklen.

Kør ikke på denne cykel i terræncykling. Kør ikke på cyklen over trapper, sten eller andre trin med en højde større end 15 cm.

Ukorrekte tilføjelser eller ændringer til cyklen og forkert tilbehør kan få cyklen til at fungere forkert.

For at reducere risikoen for ulykker og skader, skal du ikke tilføje ekstra tilbehør, der ikke er købt fra sælgeren eller uden tilladelse fra sælgeren, herunder men ikke begrænset til børnesikkerhedssæder, trailere osv.

ADVARSEL: Kør ikke på cyklen på en risikabel måde.

For at reducere risikoen for ulykker og skader, skal du kun køre på cyklen på den korrekte måde. Sørg for, at du er i stand til at styre cyklen, og forsøg ikke farlige handlinger, herunder men ikke begrænset til at køre uden hænder, hop og wheelies.

FARLIG: Mangel på cykelvedligeholdelse præsenterer risiko for ulykker og skader.

Tjek cyklen for hver tur, herunder men ikke begrænset til bremsefunktion, dæk slid og PSI, bolt- og møtrik tilstand, styring og eger spænding.

Hvis du hører nogen unormal støj, mens du kører, skal du straks stoppe og tjekke hele cyklen.

ADVARSEL: Sikre fuld overholdelse af lokal lovgivning.

Risiko for bøder og konfiskation!

Før du kører på cyklen, skal du sikre dig, at cyklen overholder standarderne i din lokale lovgivning.

Reflektorer er ikke en erstatning for påkrævede lys. At køre i daggry, skumring, om natten eller på andre tidspunkter med dårlig sigtbarhed uden et tilstrækkeligt cykellyssystem og uden reflektorer er farligt og kan resultere i alvorlig skade eller død.

Hvis din cykel ikke passer ordentligt, kan du miste kontrollen og falde.

Bolte, der er for stramme, kan strække sig og deformere.

Udsæt ikke dit batteri for høje temperaturer.

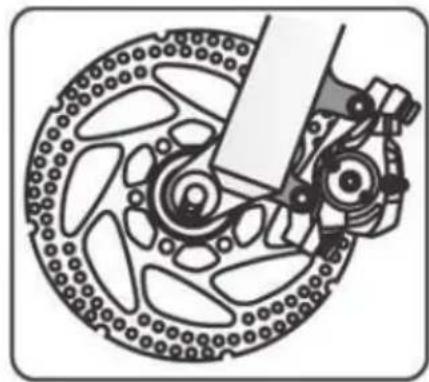

At køre med forkert justerede bremser eller slidte bremseklodser er farligt og kan resultere i alvorlig skade eller død.

Opladningstiden skal holdes under den maksimale anbefaling. Hvis maksimumtrykket til hjulfælgen er lavere end det maksimale tryk vist på dækket, skal du altid bruge det lavere tryk. Overstiger du det anbefalede maksimale tryk, kan det medføre, at dækket sprænger af fælgen eller

skader hjulfælgen, hvilket kan forårsage skade på cyklen og skade føreren og tilskuere. Den bedste og sikreste måde at fylde tryk i et cykeldæk på er med en cykelpumpe, der har en indbygget trykmåler.

Anvendelse af bremserne for kraftigt eller for brat kan låse et hjul, hvilket kan medføre tab af kontrol og fald. Pludselig eller overdreven brug af forbremsen kan få rytteren til at tippe over styret, hvilket kan resultere i alvorlig skade eller død.

Stop opladningsproceduren øjeblikkeligt, hvis du bemærker en underlig lugt eller røg.

• Sharp er ikke ansvarlig for skader forårsaget af forkert brug.
• Sharp er ikke ansvarlig, hvis du ikke overholder lokale regler og restriktioner.
• Garantien dækker ikke skader forårsaget af forkert brug af enheden, især i tilfælde af brug til ikke-huslige formål og ændringer og/eller tilpasninger nødvendige for lande eller regioner, for hvilke den ikke oprindeligt var designet. Overhold altid lokale trafikregler og nationale love og regler, når du bruger din e-cykel. Overhold altid den lokale hastighedsbegrænsning. Overskrid ikke hastighedsgrænsen for din e-cykel.
• Brug altid sikkerhedsbeskyttelsesudstyr, når du kører. Bær altid en sikkerhedshjelm, når du kører på din el-cykel.
• Hold altid begge hænder på styret. Kør aldrig med kun en hånd. Kør ikke i dårligt vejr.
• Brug ikke e-cyklen til at udføre stunts eller farlige manøvrer. Det er en cykel designet til hjemmebrug.
• Transporter ikke personer eller genstande som f.eks. tasker.

Kør langsomt på steder med mange mennesker. - Sørg for, at skruer og fastgørelsesanordninger er tilspændte og normale før brug. - Sørg for, at den foldbare aktel går ind i sporet, når du udfolder e-cyklen. Kør ikke på ujævne veje, vand, olie eller is. - Sno dig ikke gennem trafikken eller foretag bevægelser, som er uforudsigelige for andre personer. Kør ikke på e-cyklen, hvis du er uden for landets aldersgrænser. Kør ikke e-cyklen over landets lovlige hastighedsgrænse for e-cykler. - Brug ikke e-cyklen, hvis den er beskadiget. - Brug ikke e-cyklen, hvis batteriet udsender en særlig lugt og/eller bliver varmt. - Brug ikke e-cyklen, hvis der lækker væske ud af den, undgå kontakt og placer den uden for børns rækkevidde. - Før brug, skal du sikre dig, at e-cyklen ikke er beskadiget. Kør ikke, hvis der er skader. - Sørg for at læse hele denne brugervejledning, før du bruger e-cyklen. Lær hvordan du kører din e-cykel, før du bruger den i et offentligt rum. - Denne e-cykel kan identificeres ved modellen og serienummeret, der er placeret på vurderingspladen. Fremdriften sker via en elmotor, der er placeret i drivhjulet. Kun en person må køre på e-cyklen. - Ændr ikke denne e-cykel på nogen måde. - Brug kun reservedele og tilbehør, medmindre det er anbefalet eller godkendt af SHARP. Kør e-cyklen på jævne overflader. Overskrid ikke den specificerede hældning. Overdreven brug vil reducere levetiden for denne e-cykel. - Pas på, bremser og tilhørende dele kan blive varme under brugen. Rør ikke ved dem efter brug.

Advarsler om batteri og oplader

• Tænd ikke for e-cyklen, mens den oplades.
• Når batteriet er fuldt opladet, skal du frakoble opladningskablet.
• Batteriindikatoren i displayet viser batteriets levetid.
• Når batteriet er lavt, kan det resultere i svagere elektrisk strømstøtte. Det anbefales at begynde opladningen ved 20-40% opladning.
• Oplad batteriet efter hver brug.
• Hvis e-cyklen ikke bruges i lang tid, oplad den mindst en gang om måneden. Bemærk, at hvis batteriet ikke oplades i lang tid, vil batteriet gå i en selvbeskyttelsestilstand og vil ikke kunne oplades. Kontakt venligst din forhandler i dette tilfælde.
• Når du oplader, skal du sætte opladerstikket i opladningsporten, før du sætter kablet i stikkontakten.
• Under opladning lyser opladerens indikatorlampe rødt. Det betyder, at opladningen er normal. Når indikatorlampen lyser grønt, er opladningen færdig.
• Brug kun den originale oplader til opladning af batteriet.
• Opladeren har en overopladningsbeskyttelsesfunktion, hvis e-cyklen er 100% fuldt opladet, vil opladeren automatisk stoppe opladningen.
• Bortskaf batterier og el-cykler i overensstemmelse med de gældende regler i dit land.

Batterier

• Batterier må ikke udsættes for høje temperaturer. Undlad at placere dem på steder, hvor temperaturen kan stige hurtigt, f.eks. i nærheden af åben ild eller direkte sollys.
• Udsæt ikke batterier for overdreven strålevarme, kast dem ikke i ild, skil dem ikke ad og forsøg ikke at genoplade ikke-genopladelige batterier; de kan lække eller eksplodere.
• Bortskaffelse af et batteri i åben ild, mekanisk knusning eller opskæring af et batteri kan resultere i en eksplosion.
• Hvis et batteri efterlades i omgivelser med ekstremt høj temperatur, kan det medføre en eksplosion eller lækage af brandfarlig væske eller gas.
• Et batteri, der udsættes for ekstremt lavt lufttryk, kan resultere i en eksplosion eller lækage af brandfarlig væske eller gas.
• ADVARSEL: Risiko for eksplosion eller skade på udstyr, hvis der bruges forkerte batterityper.
• Brug aldrig forskellige batterier sammen eller bland nye og gamle batterier.
• Brug ikke andre batterier end de specificerede.

Bortskaffelse af produktet og batterierne

Bortskaf produktet og batterierne korrekt. De fleste EU-lande regulerer bortskaffelse af batterier ved lov. Et genbrugssymbol vises på elektronisk udstyr, emballage og batterier for at minde brugerne om at bortskaffe disse genstande korrekt. Brugere opfordres til at benytte eksisterende faciliteter ved tilbagelevering af brugt udstyr og batterier. Kontakt forhandleren eller de lokale myndigheder for yderligere oplysninger. Batteriet og batteriopladeren indeholder farlige materialer. Hold altid batteri og batterioplader væk fra børn, dyr eller personer, der ikke forstår de potentielle farer.

CE-erklæring:

• Sharp Consumer Electronics Poland sp. z o.o. erklærer herved, at dette apparat er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i RED-direktiv 2014/53/EU.
• Den fulde tekst af EU's overensstemmelseserklæring er tilgængelig ved at følge linket www.sharpconsumer.com og derefter gå ind i downloadsektionen for din model og vælge "CE-erklæring".

www.sharpconsumer.com/contact/

www.sharpcomer.com/support/

www.sharpcomer.com/documents-of-conformity/

Hvad er i kassen:

E-Bike dele

• 1 × E-cykel

Tilbehørsboks

• 1 × Hurtigstartsvejledning
• 1 × Garantivejledning
• 1 × Opladermanual
• 1 × Oplader, 2 × Pedal

Tilbehørsboks

(Se henvisning til 1pda side 1)

Cykeldele

(Se henvisning til 2pda side 1)

Cykelstelnummer

Cykelstelnummeret kan findes stemplet på røret, som vist på figuren. Det er den unikke identifikator for din e-cykel. Når din cykel bliver stjålet, er det serienummeret, der giver dig den største chance for at få den tilbage. Det ville være en god idé at skrive det ned et sted eller tage et billede.

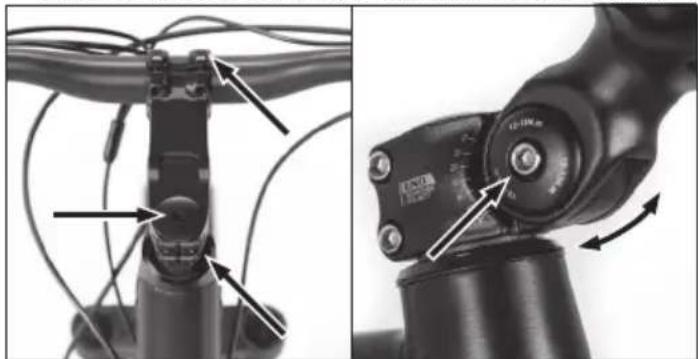

Samling af E-cyklen

Cyklen leveres samlet med drejet styr. Drej styret ved at referere til den dedikerede paragraf. Pedalerne skal samles.

Se den dedikerede paragraf. Fjern beskyttelserne og positioner dem korrekt for at kunne bruge cyklen. For at fjerne og genplacere den, se den dedikerede paragraf.

a. Drej styret vinkelret på cyklen. Hvis nødvendigt, kan du justere vinklen på styret. Brug en unbrakonøgle til at løsne skruerne og justere styret, og stram derefter skruerne igen. b. Brug en unbrakonøgle til at løsne vinkeljusteringsskruen i bunden af stammen. Juster stammen til en passende vinkel og stram skruen igen.

FORSIGTIG: Sørg for at fastgøre alle låse omhyggeligt inden cykling.

TRIN 2: Installer pedalerne

Brug den 15 mm nøgle til at montere pedalerne, som vist på figuren.

NOTER:

Pedalgevindet skal smøres, før det samles.

Tjek endehætten på begge pedaler for at identificere venstre pedal og højre pedal. Bemærk venligst, at højre pedal vil strammes med uret, mens venstre pedal vil strammes mod uret. Sørg for, at momentet er 35 N-m.

Den korrekte justering af sadlen er vigtig for kroppens position under cykling og giver dig mulighed for at opnå den bedste ydeevne med mindre belastning på leddene.

Forbrug, cykl cyklen og juster højde og vinklen på sadlen.

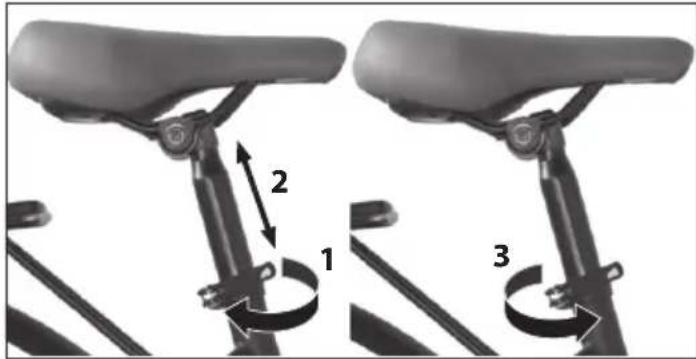

Højde

Sadiens højde skal justeres i forhold til benenes længde. Højden er korrekt, hvis du, mens du sidder, når pedalen i den laveste position med hælen. Benet skal være helt lige. Juster højden efter disse indikationer.

Åbn låsespærren og juster sadlens højde. Efter justeringen er udført, skal du stramme skruen eller klipsen for at låse understøttelsen.

BEMÆRKNINGER:

Ved højdejustering skal du altid respektere STOP MARK på sadelpinden. Udløseren skal altid være indsat i rørstellet.

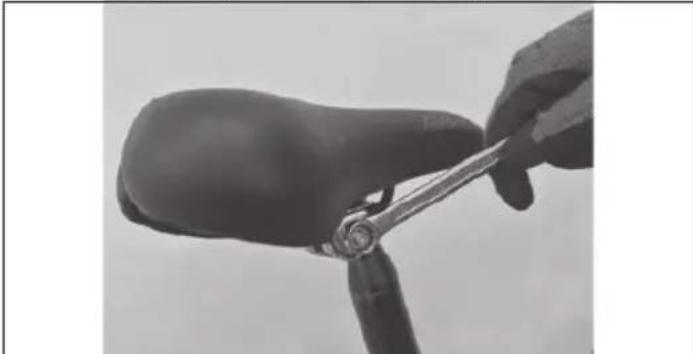

Vinkel

Hvis du ønsker at holde sadlen ikke helt vandret, men med "næsen" let hævet, skal du løsne låsen under sadlen og justere vinklen. Stram låsen for at undgå at flytte sadlen.

Ændringer i sadlens position, selvom de er små, kan påvirke komforten under pedalingen. Det anbefales at foretage kun en ændring ad gangen og gradvist, indtil du finder den mest behagelige og korrekte position. På sadelpinden er der en not med stopgrænse. Sørg for, at klemmenøtterne, der regulerer sadlens position, er godt låst.

Sådan bruger du e-cyklen

Oplad batteriet fuldt op før første brug.

Kontroller dæktrykket regelmæssigt for optimal ydeevne.

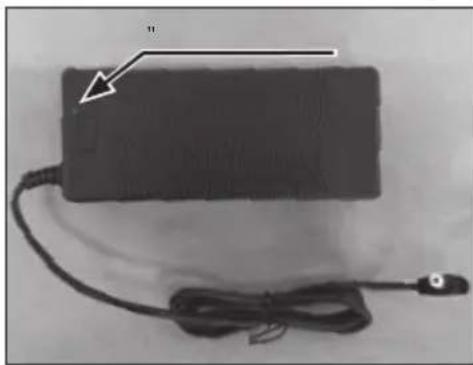

Sådan oplades

a. Åbn gummikappen og tilslut opladeren til e-cyklens opladningsport. Sørg for, at opladerporten er i den angivne retning. b. Tilslut opladeren til stikkontakten i væggen. c. Når den er tilsluttet batteriopladeren, vil batteriet begynde at oplade, og opladeindikatoren på opladeren vil blive rød. d. Når opladningen er afsluttet, vil opladeindikatoren blive grøn. Fjern batteriopladeren, når den er helt opladet. e. Luk gummikappen efter opladning.

Den assisterende pedaling

Denne elektriske cykel er udstyret med et "assisterende pedalsystem", bestående af en motor, et batteri og en hastighedssensor. Det er vigtigt at vide, at når systemet er tændt, vil motoren kun levere energi, mens du pedaler. Når du stopper med at pedale, slukkes motoren, og den elektriske assistance for pedalering er fraværende. I alle pedalassisterede cykler slukkes motoren og den elektriske assistance stopper, når den maksimale hastighed tilladt for elektriske cykler på 25 km/t er nået.

Når hastigheden falder under denne værdi, starter den elektriske assistance igen, indtil du stopper med at pedale. Tænd e-cyklen ved et langt tryk på knappen på displayet for at aktivere.

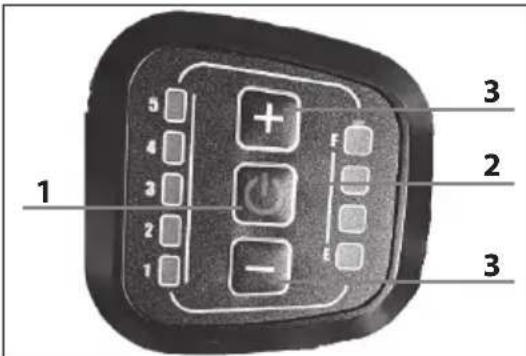

Display funktioner:

1. "TÆND/SLUK" strømknap - Tænder og slukker cyklen
2. "F-E" LED'er - Indikerer den aktuelle batterikapacitet
3. + / - knap - Vælger pedalassistance

Niveau 1 Niveau 2 Niveau 3 Niveau 4 Niveau 5

For at ændre det: start med at pedalere og stabilisere din fart; tryk på + / - knapperne for at vælge den ønskede assistance.

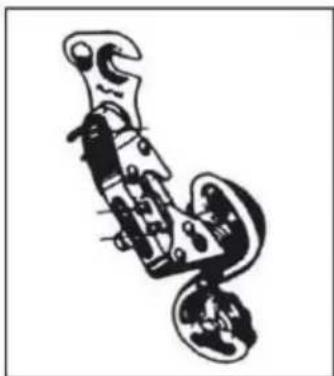

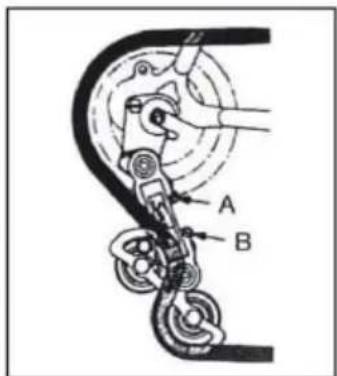

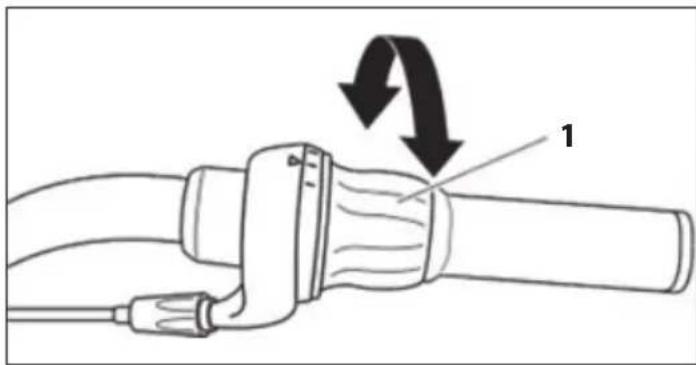

Gear-assistent:

Brug drejegrebet på højre side af styret til at betjene baggearet. En gearindikator, valgt gear, er synlig ved siden af det roterende håndtag. Betjen gearet med et drejegreb ved at følge disse trin: som følger:

a. Tryk pedalerne fremad. b. Drej ringen (1) med hånden med uret for at skifte til et mindre tandhjul, hvor pedalindsatsen vil være større. c. Drej gearskifteringen med hånden mod uret for at skifte til et større gear, hvor pedalindsatsen vil være mindre.

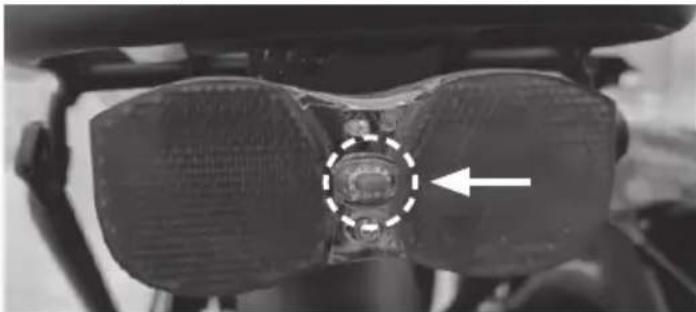

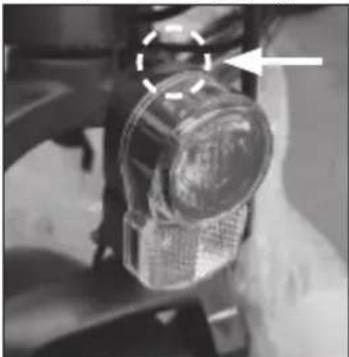

Lysenes betjening

Belysning er et af de grundlæggende elementer i cykelbrugerens sikkerhed, og det skal installeres. Hvis du har til hensigt at køre i dårlige lysforhold, skal du sikre dig, at belysningen fungerer korrekt. Cyklen er udstyret med for- og baglygter drevet af AAA-batterier. For at tænde dem skal du trykke på knappen på lyset.

Batterier betragtes som farlige produkter og skal bortskaffes i en beholder afsat til dem efter brug.

Batteri- og opladervedligeholdelse

LITHIUMBATTERI

Efter hver brug af cyklen, eller hvis batteriet er fladt, genoplad batteriet. Efter længere brug vil batteriets kapacitet langsomt falde. Batteriets gennemsnitlige levetid afhænger af personlig brug og opbevaringsforhold. Selv med korrekt vedligeholdelse er genopladelige batterier ikke evige. I gennemsnit er et lithiumbatteri aktivt i omkring 500 opladningscyklusser. Det bør dog overvejes, at med hver opladning falder batteriets "kapacitet" proportionelt. Selv delvise opladninger (for eksempel 1 times opladning) skal betragtes som en fuldstændig opladning med hensyn til antallet af mulige cyklusser. Aflad batteriet helt periodisk og genoplad det.

Hvis cyklen opbevares i en længere periode, hold batteriet genopladet mindst en gang hver anden måned, og lad det oplade i cirka 4 timer. I dette tilfælde skal du ikke tage hensyn til batteriopladerens lys. Når batteriet er helt afladet, skal det straks genoplades. Lad ikke batteriet forblive afladet uden brug, men gennemfør straks en opladningscyklus.

dette tilfælde skal du sørge for en længere opladningscyklus på cirka 6 timer for at tillade fuld aktivering af batteriet.

Det anbefales at bruge cyklen en eller to gange om året, indtil batteriet er helt afladet. Oplad det derefter fuldstændigt. Denne proces har en gavnlig effekt på batteriets levetid.

Batterikapacitet på displayet

Når du tænder for cyklens motor og begynder at træde, viser batteriikonet på displayet den øjeblikkelige ladning målt og ikke den faktiske ladetilgængelighed.

I tilfælde af opadgående ruter, når motoren er mere belastet, kan indikatoren vise en reduceret restladning (antallet af tændte LED'er på displayet falder). Når motoren er stoppet, i tilfælde af stop eller fremadgående ved inerti (for eksempel ned ad bakke) kan indikatoren vise en højere tilgængelig ladning (i mangel af belastning på motoren stiger batteriets spænding).

Det bedste tidspunkt, derfor, for at opnå mængden af restladning er, når man opnår en konstant hastighed og på en flad og lige vej efter at have stabiliseret batteriets arbejde.

Batteri opladning

Genoplad batteriet uden at fjerne det fra stellet. Efter hver brug af cyklen anbefales det altid at genoplade batteriet. At holde batteriet opladet hele tiden forlænger dets levetid.

Det er obligatorisk at bruge den medfølgende oplader og følge instruktionerne på den. Brug ikke opladere, der ikke er godkendt af SHARP. De kan beskadige batteriet og reducere dets levetid. Ved brug af personlige tilbehør, der ikke leveres med cyklen, vil den juridiske garanti automatisk udløbe.

For opladning af batteriet, læs omhyggeligt følgende instruktioner og følg dem under processen.

• Brug kun den medfølgende oplader.
• Hold både opladeren og batteriet væk fra børn og kæledyr
• Opladningsoperationen skal udføres i et rummeligt, køligt og tørt sted; væk fra direkte varmekilder og fugt. Hvis opladningsoperationen finder sted med batteriet anbragt i cyklen, skal du sikre, at det står stabilt på standeren og er slukket.
• Det er normalt, at opladeren bliver varm under opladning.
• Sørg for, at stikkene altid er rene og tørre.
• Fåkke opladeren våd
• Brug/DD: Opladeren og/eller batteriet, hvis de er beskadigede.
• Tilslut altid opladeren til batteriet først og derefter til stikkontakten.
• Foretag/DD: opladningsprocessen i direkte sollys.
• Brug ikke opladeren til andre formål eller til andre enheder.
• Spændingsfald under opladningscyklusser kan beskadige batteriet.

Batteri FAQ

Er det normalt, at batteriet bliver varmt under opladning? Ja, det er normalt, at batteriet bliver varmt under opladningen.

Vedligeholdelse af oplader

Følg følgende vedligeholdelsesinstruktioner for opladeren:

• Når batteriet er fuldt opladet, skal du først tage kablet ud af stikkontakten og derefter batteristrømkablet. Opbevar opladeren på et tørt og rent sted.
• Opladeren kræver ingen vedligeholdelse. Enhver åbning eller manipulation er forbudt.
• Hvis du har mistanke om, at opladeren er beskadiget, skal du kontakte servicecentret.
• Hvis kablet er beskadiget, skal du kontakte servicecentret for at få det udskiftet.
• Hvis temperaturen på opladeren stiger for højt (over 65°C), vil der opstå en ubehagelig lugt: stop straks opladningen og kontakt servicecentret.

Teknologiske fremskridt har gjort elcyklen og dens komponenter mere komplekse end tidligere, og tempoet i innovation øges. Med denne konstante udvikling er det essentielt, for enhver mekanisk og/eller elektrisk reparation og/eller vedligeholdelse, at kontakte et autoriseret servicecenter. For rutinemæssig vedligeholdelse og rengøring, følg nedenstående instruktioner.

Inspektion og vedligeholdelse

For din sikkerhed og for at sikre lang levetid på din cykel anbefales det at inspicere den regelmæssigt for at forstå tilstanden af den mekaniske del og om nødvendigt anmode om assistance fra en tekniker. Vedligeholdelse af gode mekaniske og elektriske dele er grundlæggende for din sikkerhed under brug. Kontroller jævnligt ledninger og elektriske forbindelser for at sikre, at de ikke er beskadigede.

Cykelkomponent	Kontroller altid ffor brug	Kontroller jævnligt	Rengør og smør	Juster og stram	Reparer hvis nødv-endigt
Dæktryk ✓ √
Dækkets tilstand ✓ √
Bremsekalibre-ring		✓		✓
Styrlås ✓ √
DISPLAY ✓
Sadelås ✓ √
Bremseklodser ✓ √
Bremsekabel spænding		✓ ✓ √
Eger spænding ✓ √
Hjul centering ✓ √
Nav ✓ √ √
Kædesmøring ✓ √
Bagderailleur kalibrering		✓ ✓ √
Reflektorer		✓ ✓ √
Batteri og oplader		✓ √
Styring		✓ ✓ √
B.B.		✓ ✓ √
Skruer, møtrikker, bolte, låse		✓ ✓ √

KOMPONENTER udsat for normalt slid (f.eks. dæk, kæde, bremser) er ikke dækket af garantien.

Den grundlæggende vedligeholdelse af cyklen kan og skal udføres direkte af ejeren; kræver specialværktøj eller specifik teknisk viden ud over, hvad der forklares i denne manual.

Her er nogle eksempler på indgreb, du selv kan udføre.

Alle andre inspektions-, vedligeholdelses- og reparationstjenester skal udføres i et specialiseret center af en kvalificeret tekniker. Kontakt altid servicecentret for eventuelle tvivl eller usikkerheder.

Juster bremserne

Cyklen er udstyret med MEKANISKE SKIVEBREMSER

Skivebremseklodserne kræver minimalt slid, før de opnår optimal bremsning. Derudover overophedes skiverne, når de er i aktion, rør dem ikke efter de lige er stoppet. Hvis et af de to bremsesystemer går i stykker, reparer det straks, da en bremse ikke er tilstrækkelig til at sikre sikker bremsning.

Det anbefales at kontrollere klodserne, skederne og spændingskablerne og deres smøring omhyggeligt. Hvis du bemærker flosser eller forlængede spiraler, buede ender, rust eller slid, udskift de beskadigede dele straks. For at udskifte klodserne, løs afspændingsbolten indtil klodsen er ude og erstat den.

Sørg for, at bremseklodserne er fastgjort ordentligt (stramning 5/8 Nm). I tilfælde af tvivl eller opfattelse af enhver anomali under brug, få cyklen kontrolleret af en mekaniker.

Juster gearbøjlen

Hvis kæden har vanskeligheder med at klatre på det store bagerste kædehjul (gearvælger på styret drejet til maksimum), skru skrue B lidt op, undgå at kæden går ud over det sidste kædehjul.

Hvis kæden falder med vanskelighed på det lille bagerste kædehjul, skru skrue A lidt op for at justere gearenheden på det lille kædehjul.

Under brug kan nogle skruer blive løse på grund af vibrationen. Vi anbefaler dig at kontrollere stramningen af skruerne periodisk. Udskift straks enhver beskadiget eller mistet del. Følgende er en tabel over stramningsmoment, der skal anvendes til montering af forskellige typer komponenter. For hver komponent er der oplyst det "minimum-maksimum" interval, hvormed de generelt holdes. Tabellen er udelukkende vejledende, fordi vi gentager, at mange variable bidrager til at påvirke det præcise moment, der skal anvendes på de forskellige skruer, såsom det anvendte materiale til skruen og/eller gevindtypen, sektionerne og tykkelserne af det materiale, du arbejder med, og selvfølgelig materialet til de dele, der skal interfacen. Stramningsmomentene er udtrykt i Newton-meter; husk, at for korrekt at udføre denne operation kræves en momentnøgle, der slipper, når det ønskede moment er nået.

Forhjulsnav møtrik 20 - 27 Nm
Baghjulsnav møtrik 27 - 33 Nm
Sadelklemme 7 -22 Nm
Bremse 10 Nm
Bremseklods 8 Nm
Bremsekabel 5 Nm
Bagderaillaur kabler 5 - 6 Nm
Sadelpind klemme 10 - 14 Nm
Frempind møtrik og skrue 18 - 20 Nm
Deraillaur på dropout 12 - 15 Nm
Forgærdeønjene møtrik 5 - 7 Nm
Skivebremse kaliber møtrik 6 - 8 Nm
Frempind på gaffel 5 - 8 Nm
Frempind på styr 5 - 8 Nm
Gearskiftere på styr 10 Nm
B.B. klinge og pedalarm 32 - 50 Nm
BSA B.B. dele	70 Nm
Pedaler	34 - 40 Nm

Indkøringsperiode

Din cykel vil være mere effektiv og forblive i optimale forhold i lang tid ved en indkøringsperiode for kontinuerlig og intensiv brug.

Bremse- eller gearkabler, eger og andre mekaniske dele kan løsne sig i den allersidste brugstid, og et besøg på servicecenteret kan være nødvendigt for endelig justering.

Vi foreslår efter 30/35 timers brug og under alle omstændigheder efter de første 30 dage at få elcyklen kontrolleret på et servicecenter.

Under alle omstændigheder, for ethvert problem eller tvivl, som du ikke kan løse på egen hånd, kontakt altid det specialiserede tekniske assistancecenter og brug ikke cyklen i tilfælde af reelle eller formodede uregelmæssigheder.

Vi anbefaler at kontrollere mekanikken for hver brug.

Efter hver lang eller vanskelig tur på ujævnt terræn, i tilfælde af udsættelse for vand eller sand og i hvert fald hver 150 km.

Rengør cyklen. Sørg for at smøre kæden, friløbet, gearboksen og fjerne overskydende olie. Du kan spørge din betroede tekniker om råd om de bedste smøremidler på markedet og hyppigheden af vedligeholdelse. - Anvend forbremsen, og flyt cyklen frem og tilbage og sørg for, at alt er i orden. Hvis du hører en dæmpet lyd ved hver bevægelse, er der sandsynligvis problemer med styringen: Kontakt servicecentret. - Løft forhjulet fra jorden, og drej det til højre og venstre og sørg for, at styringen er blød. Hvis styringen er stiv, er der sandsynligvis problemer med styringen: kontakt servicecentret. Sørg for, at møtrikker, bolte, låse og alle mekaniske og fastgørelseskomponenter er lukkede og ikke slidte og/eller beskadigede.

Cyklen og dens mekaniske komponenter er udsat for slid. Materialerne, som de er fremstillet af, har forskellige livscyklusser. Det anbefales at kontrollere cyklen periodisk eller minimum en gang om året for at vurdere korrekt funktionalitet og slidtilstanden på komponenterne, og udskifte dem hvis nødvendigt.

Brug cyklen ved punktering eller delvis punktering. Bær den i hånden.

Hvis et dæk bliver punkteret, frigør hjulet fra navet for at fjerne det og tøm dækket. Fjern dækket ved hjælp af et dækjern for at fjerne det fra fælgen. Fjern den perforerede slange og erstat den. Pump slangen lidt og repositionér dækket på fælgen over slangen. Vær forsigtig med ikke at klemme den nye slange mellem fælgen og dækket. Drej hjulet for at

sikre, at hele dækket er korrekt placeret på fælgen, og at slangen er helt inden i det. Pump langsomt til det anbefalede tryk, kontroller placeringen af dækket på fælgen. Positioner hjulet igen. I tilfælde af vanskeligheder, kontakt servicecentret, der vil erstatte dem.

Vi anbefaler, at du kun bruger et dækjern til denne operation. Ellers, ved brug af en skruetrækker eller et andet værktøj, risikerer du at punktere slangen.

Rengør cyklen

Støv stellet af med en blød klud, fjern snavset med en fugtig klud og et ikke-slibende rengøringsmiddel. Brug ikke højtryksrenser. Tør alle dele forsigtigt og påfør jævnligt bilvoks.

Rengør plastdele og dæk med sæbe og vand, tør forsigtigt.

Hvis cyklen bruges på våde eller regnfulde dage, tør den forsigtigt inden parkering.

Lad ikke cyklen stå udsat for fugt, regn, direkte sol. Hvis det ikke er muligt at tage den i ly, dæk den med en mørk, vandtæt dug.

Salt er meget korroderende. Hvis du bor i eller bruger cyklen i kystområder, anbefales det at vaske cyklen meget ofte for at fjerne salt, altid tør den grundigt og påfør anti-rust på de umalede dele.

Smør jævnligt krankboks, friløb, kæde og andre dele, der har brug for det. Kontroller jævnligt skruer, møtrikker, bolte og låse for at sikre, at de er stramme.

CYKEL OPBEVARING

Opbevar cyklen et tørt og overdækket sted, undgå direkte udsættelse for sol, dårligt vejr og salt.

Hvis du planlægger at bruge cyklen i en længere periode, rengør den grundigt, inden du parkerer den.

Luft dækkene halvt ud og, hvis muligt, hæng cyklen op og dæk den med et håndklæde, helst af bomuld. Brug/DDEcknng.

Oplad batteriet og sørg for, at det oplades en gang hver anden måned for at forhindre det i at blive helt afladet. Sørg for, at opladeren ikke er tilsluttet strømforsyningen eller cyklen.

Den anbefalede opbevaringstemperatur for lithiumbatteriet er mellem 0° - 25° . Undgå at opbevare batteriet i for kolde eller for varme områder.

Udsæt ikke batteriet for varmekilder (+35/40°) i længere perioder.

Fejlfinding

Beskrivelse Årsager Løsning
Problem med bagderaillaur	• Løse og/eller beskadigede kabler • Forkert justering	• Kalibrer erller udskift kablerne • Kalibrer bagderaillaur
Problem med kæden	• Løs kædeled • Bøjet eller knækket kædeled • Ureguleret gearboks	• Stram skruerne • Udskift kædeleddet • Kalibrer bagderaillaur
Lyde under pedalling	• Kæden ikke smurt • Brudte pedal lejer • Ødelagt B.B. lejer • Foldet pedalarm • Løs B.B.	• Smør kæden • Udskift pedalen • Udskift B.B. • Udskift kranken • Fastgør B.B.
Frikrans drejer ikke	• Frikransenå™s paler fastlåst	• Smør frikransen eller udskift den hvis nødvendigt
Bremserne virker ikke ordentligt	• Slidte fremseklodser • Våde eller beskitde fremseklodser • Løse og/eller beskadigede kabler • Bremsegrēb fastlåst • Forkert fremsejustering	• Udskift fremseklodserne • Rengør fremseklodserne og fælg • Kalibrer erller udskift kablerne • Kalibrer bremsegrēbet • Kalibrer fremserne
Der er en hylelyd,ningen bruges	• Slidte fremseklodser • Forkert fremsejustering • Våde eller beskitde fremseklodser • Løse fremsearme	• Udskift fremseklodserne • Kalibrer fremserne • Rengør fremseklodserne og fælg • Kontroller skruerne på armene og stram dem korrekt
Der er en dump lyd,ningen bruges	• Ujævnhed på fælgén • Hjulet ikke justeret • Forkert fremsejustering • Løse fremsearme • Løs styring	• Reparer erller udskift fælg (anmod om service) • Reparer hjulet (anmod om service) • Kalibrer fremserne • Kontroller skruerne på armene og stram dem korrekt • Stram styringen
Vippende hjul	• Beskadiget nav • Hjulet ikke justeret • Styring låst • Hjulet er ikke korrekt fastgjort	• Udskift navet • Reparer hjulet (bed om service) • Kalibrer styringen • Kontroller hjulet
Kørsel ikke glat	• Hjulet ikke justeret • Styr låst • Skæv stel eller gaffel	• Reparer hjulet (bed om service) • Kalibrer styringen • Spørg service om reparation
Hypppig punktering	• Gammel eller beskadiget indvendig slange • Beskadiget.dkæk • Dækket er ikke egnet til fælg • Dæk ikke kontrolleret after tidligere punktering • Dæktryk for lav't • Eger.uden for fælgen	• Udskift den indre slange • Udskift dækket • Udskift dækket • Udskift dækket • Kontroller trykket og justér • Udskiftegetegeren
Cyklen har reduceret rækkevidde og/eller hastighed	• Lavt batteri • Defekt batteri eller udslidt batteri • Lavt dæktryk • Bremser gnider på felge • Modvind, opadbakke...	• Oplad batteriet • Udskift batteriet • Pump.dkæk • Kalibrer fremser • Det er muligt at rækkevidden af rejsen er reduceret i disse tilfæde af brug
Cyklen fungerer men displayet viser ikke batteriets kapacitet	• Løse stikforbindelser • Beskadiget kabel / kappe • Beskadiget display	• Kontroller alle forbinderser • Kontroller alle kabler og kapper • Udskift displayet
Displayet viser batterikapaciteten men cylklen fungerer ikke	• Defekt fremseinhibitor • Løs motor kabel forbindelse	• Tjek fremsene, udskift inhibitatoren • Kontroller stikket
Motoren virker.uden pedaler	• Defekt sensor • Defekt/beskadiget controller	• Udskift sensoren • Udskift controlleren

Teknisk specifikation

Model BK-DM02, BK-DM022
Generelt
Nominel hastighed 25 km/t
Cykelvægt 25,5 kg
Køredistance* cirka. 45 km
Maksimal last 100 kg
Rytterhøjde 150-190 cm
Dæk/hjulstørrelse 28" 700 x 40C
Ramme
	Stålstel med ophængt forgaffel
Elektronik
Motor Bagnav motor 36V*250W
Batteripakke DM02 36V 7,8Ah (280Wh) / DM022 36V 10Ah (360Wh) Li-ion, skjult i stellet
Batteriopladningscyklusser 600 til 700
DISPLAY Led 5 niveau assist
Batteriplader AC 100V-240V /DC 42V 2A
Opladningsid 4-5 timer
Bremser
	Mekaniske skivebremser 160mm
Bremsehändtag Aluminiumsbremsegreb med afbrydersystem
Girkasse
	Revoshift 6 hastigheder, Shimano Tourney TZ

BEMÆRKNINGER:

Rækkevidden for cyklen med hjælp fra assistenten med pedalering kan variere afhængigt af de forskellige brugsvilkår og den vægt, der skal transporteres. Disse værdier kan blive påvirket af brugerens vægt, rutetype (stejle stigninger), transport af tunge genstande, dæktryk, ugunstige vejrforhold samt gentagne stop og start af rejsen, hvilket reducerer rækkevidden væsentligt.
