BEDIENUNGSANLEITUNG SMIGMA 250.IGBT Stamos

SYMBOLE Lesen Sie die Bedienungsanleitung sorgfältig. Elektrische Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Das Gerät entspricht der CE-Erklärung. Tragen Sie Ganzkörperschutzkleidung! Achtung! Schutzhandschuhe tragen. Es ist eine Schutzbrille zu verwenden. Es sind Schutzschuhe zu tragen. Achtung! Heiße Oberäche – Verbrennungsrisiko! Achtung! Brand – oder Explosionsrisiko. Warnung! Schädliche Dämpfe, Vergiftungsgefahr! Gase und Dämpfe können gesundheitsgefährdend sein. Beim Schweißen werden Schweißgase und – dämpfe freigesetzt. Einatmen dieser Substanzen kann die Gesundheit gefährden. Es ist eine Schweißmaske mit Schutzlter zu verwenden. Warnung! Schädliche Strahlung des Schweißbogens Keine unter Spannung stehenden Teile berühren. ACHTUNG! Die Bilder in der vorliegenden Anleitung sind Übersichtsbilder und können in Bezug auf einzelne Details von dem tatsächlichen Aussehen abweichen. Die ursprüngliche Bedienungsanleitung ist die deutschsprachige Fassung. Sonstige Sprachfassungen sind Übersetzungen aus der deutschen Sprache.

1. SICHERHEITSHINWEISE

1.1 ALLGEMEINE BEMERKUNGEN

• Sorgen Sie für die eigene, sowie für die Sicherheit Dritter und befolgen Sie die in der Bedienungsanleitung enthaltenen Anweisungen genau.

• Für die Inbetriebnahme, Bedienung, Reparatur und den Maschinenbetrieb dürfen nur entsprechend qualizierte Personen zuständig sein.

• Das Gerät ist ausschließlich gemäß seines Zweckes zu benutzen.

1.2 VORBEREITUNG DER SCHWEISSARBEITSSTELLE

BEIM SCHWEISSEN KANN ES ZUM BRAND ODER ZUR EXPLOSION KOMMEN

• Die Sicherheits – und Arbeitsschutzvorschriften in Bezug auf Schweißen sind zu befolgen. Die Arbeitsstelle muss mit einem geeigneten Feuerlöscher ausgerüstet werden.

• Das Schweißen ist an den Stellen, wo es zur Entzündung von leicht entammbaren Werkstoffen kommen kann, verboten.

• Das Schweißen ist verboten, wenn sich in der Luft entammbare Partikel oder Dämpfe benden.

• Alle brennbaren Werkstoffe, innerhalb einer Reichweite von 12 m von der Schweißstelle, sind zu entfernen oder nach Möglichkeit mit einer feuerfesten Decke zu schützen.

• Es sind Schutzmaßnahmen gegen Funken und glühende Metallpartikel zu ergreifen.

• Es sollte insbesondere darauf geachtet werden, dass Funken oder heiße Metallspritzer nicht durch Schlitze oder Öffnungen im Gehäuse, oder durch den Schutzschirm gelangen können.

• Es dürfen keine Behälter oder Fässer geschweißt werden, die leichtbrennbare Substanzen enthalten oder enthielten. Das Schweißen in der unmittelbaren Nähe ist ebenfalls untersagt.

• Es dürfen keine Druckbehälter, Drucktanks oder Leitungen von Druckanlagen geschweißt werden.

• Sorgen Sie immer für ausreichende Belüftung!

• Nehmen Sie für die Schweißarbeit eine stabile Position ein.

ANSCHRIFT DES HERSTELLERS

BEDIENUNGSANLEITUNG4 5 Rev. 23.05.2022 Rev. 23.05.2022

1.3 PERSÖNLICHE SCHUTZMITTEL

DIE STRAHLUNG DES ELEKTRISCHEN BOGENS KANN AUGENLEIDEN UND HAUTSTÖRUNGEN VERURSACHEN.

• Beim Schweißen tragen Sie bitte eine saubere, feuerfeste und nicht leitende Schutzkleidung ohne Ölspuren (Leder, dicke Baumwolle, Schweißerhandschuhe, Lederschürze, Sicherheitsschuhe).

• Vor dem Beginn der Arbeit sind alle leicht brennbaren oder explosiven Gegenstände oder Materialien, wie Propan-Butan, Feuerzeuge oder Streichhölzer außer Reichweite zu bringen.

• Verwenden Sie einen Gesichtsschutz (Helm oder Haube) und einen Augenschutz mit einem entsprechenden Verdunklungslter, der das Sehvermögen des Schweißers und für den Schweißstromwert geeignet ist. Die Sicherheitsstandards geben den Farbton Nr. 9 (min. Nr. 8) für jede Stromstärke unter 300 A vor. Niedrigere Werte dürfen verwendet werden, wenn der Bogen den bearbeiteten Gegenstand überdeckt.

• Verwenden Sie immer eine Schutzbrille mit Seitenschutz und entsprechender Zulassung bzw. eine andere Schutzabdeckung.

• Verwenden Sie Schutzabdeckungen an der Arbeitsstelle, um andere Personen vor dem blendenden Licht oder den Spritzern zu schützen.

• Tragen Sie immer Ohrstöpsel oder sonstige Hörschutzmittel, um sich gegen überhöhte Lärmwerte und vor den Funken zu schützen.

• Unbeteiligte Personen sind bezüglich der Gefahren durch das Schauen auf den elektrischen Bogen zu warnen.

1.4 STROMSCHLAGSCHUTZ

STROMSCHLAG KANN ZUM TODE FÜHREN

• Die Stromversorgungsleitung ist an die am nächsten gelegene Steckdose anzuschließen. Vermeiden Sie eine fahrlässige Kabelverteilung im Raum und auf nicht kontrollierten Oberächen, da dem Benutzer ein Stromschlag oder ein Brand drohen kann.

• Ein Kontakt mit den elektrisch geladenen Teilen kann zu einem Stromschlag oder zu einer ernsthaften Verbrennung führen.

• Der Lichtbogen und der Arbeitsbereich sind bei Stromdurchuss elektrisch geladen.

• Der Eingangskreislauf und der interne Stromkreislauf stehen ständig unter Spannung.

• Die Bauteile, die unter Spannung stehen, dürfen nicht berührt werden.

• Es sind Isolierungsmatten oder sonstige Isolierungsbeschichtungen auf dem Boden zu verwenden. Diese müssen ausreichend groß sein, sodass der Kontakt des Körpers mit dem Gegenstand oder mit dem Boden nicht möglich ist.

• Verwenden Sie trockene und unbeschädigte Handschuhe, sowie passende Schutzkleidung.

• Der elektrische Bogen darf nicht berührt werden.

• Vor der Reinigung oder dem Austausch der Elektrode ist die Stromversorgung abzuschalten.

• Man sollte überprüfen, ob das Erdungskabel sowie der Stecker an die geerdete Steckdose richtig angeschlossen wurde. Falscher Anschluss der Geräteerdung kann zur Gefahr für Leben oder Gesundheit führen.

• Man sollte die Stromkabel regelmäßig in Bezug auf Beschädigungen oder mangelnde Isolierung überprüfen. Das beschädigte Kabel ist auszutauschen. Die fahrlässige Reparatur der Isolierung kann zum Tod oder Gesundheitsproblemen führen.

• Bei Nichtbenutzung muss das Gerät ausgeschaltet werden.

• Das Kabel darf nicht um den Körper herum gewickelt werden.

• Der geschweißte Gegenstand ist richtig zu erden.

• Das Gerät darf ausschließlich im einwandfreien Zustand verwendet werden.

• Beschädigte Bestandteile des Gerätes sind zu reparieren oder auszutauschen. Bei Höhenarbeiten sind Sicherheitsgurte zu verwenden.

• Alle Bestandteile der Ausrüstung und der Sicherheitsgeräte sollten an einer Stelle aufbewahrt werden.

• Bei der Einschaltung des Gerätes ist das Griffende möglichst weit vom Körper zu halten.

• Das Massekabel ist möglichst nah an dem geschweißten Element anzuschließen (z.B. am Arbeitstisch). NACH DEM ABSCHALTEN DES VERSORGUNGSKABELS KANN DAS GERÄT UNTER SPANNUNG STEHEN.

• Überprüfen Sie nach dem Ausschalten des Gerätes und dem Abschalten des Spannungskabels die Spannung am Eingangskondensator, um sicherzugehen, dass der Spannungswert gleich Null ist. Andernfalls dürfen die Bauteile des Gerätes nicht berührt werden. DE DE

ACHTUNG! GAS KANN GEFÄHRLICH FÜR DIE GESUNDHEIT SEIN UND SOGAR ZUM TOD FÜHREN.

• Man muss immer eine gewisse Entfernung vom Gasauslauf einhalten.

• Beim Schweißen ist für gute Belüftung zu sorgen. Das Einatmen des Gases ist zu vermeiden.

• Von der Oberäche der geschweißten Gegenstände sind die chemischen Substanzen (Schmiersubstanzen, Lösungsmittel) zu entfernen, da sie unter Einuss der Temperatur verbrennen und dabei gefährliche gasförmige Substanzen freisetzen.

• Das Schweißen von verzinkten Teilen ist nur bei vorhandenen, leistungsfähigen Abzügen, mit der Möglichkeit der Filtrierung und Zuführung von reiner Luft, zulässig. Die Zinkdämpfe sind sehr giftig. Ein Symptom der Vergiftung ist das sog. Zinkeber.

Produktname Schweißgerät Modell S-MIGMA 250.IGBT Nenneingangsspannung / Netzfrequenz 230V~ / 50 Hz Nenneingangsstrom [A] 33 (MMA)

Leerlaufspannung [V] 62 (MMA / WIG / MIG) Schweißstrom MMA [A] 15-250 Schweißstrom WIG [A] 15-250 Schweißstrom MIG[A] 50-250 Schweißstrom im Arbeitszyklus 60% [A] 250 (MMA/WIG/MIG) Schweißstrom im Arbeitszyklus 100% [A] 193 (MMA/WIG/MIG)

3.1 ALLGEMEINE BEMERKUNGEN

• Das Gerät ist zweckgemäß, unter Einhaltung der Arbeitsschutzvorschriften und den Angaben aus dem Typenschild zu verwenden (IP-Grad, Arbeitszyklus, Versorgungsspannung etc.).

• Die Maschine darf nicht geöffnet werden. Andernfalls erlischt die Garantie. Die explodierenden, nicht abgedeckten Bestandteile können zu Körperverletzungen führen

• Der Hersteller haftet nicht bei technischen Änderungen des Geräts oder materiellen Schäden infolge dieser Änderungen.

• Bei Störungen des Gerätes wenden Sie sich bitte an die Serviceabteilung des Verkäufers.

• Belüftungsschlitze dürfen nicht zugedeckt werden. Das Schweißgerät ist in ca. 30 cm Entfernung von den umliegenden Gegenständen aufzustellen.

• Das Schweißgerät darf weder in Körpernähe noch unter dem Arm gehalten werden.

• Die Maschine darf nicht in Räumen verwendet werden, in denen hohe Abgaswerte oder viel Staub auftreten. Auch in Räumen in denen sich Geräte benden, die hohe Werte elektromagnetischer Emissionen aufweisen, sollte das Schweißgerät nicht verwendet werden.

3.2 LAGERUNG DES GERÄTES

• Die Maschine ist vor Wasser und vor Feuchtigkeit zu schützen.

• Die Schweißmaschine darf nicht auf eine heiße Oberäche gestellt werden.

• Das Gerät ist in einem trockenen und sauberen Raum zu lagern.6 7 Rev. 23.05.2022 Rev. 23.05.2022

3.3 ANSCHLUSS DES GERÄTES

3.3.1 Stromanschluss

• Die Überprüfung des Stromanschlusses ist durch eine qualizierte Person durchzuführen. Darüber hinaus sollte eine entsprechend qualizierte Person überprüfen, ob die Erdung und elektrische Anlage den Sicherheitseinrichtungen und den – vorschriften entsprechen und sachgerecht funktionieren.

• Das Gerät ist in der Nähe des Arbeitsortes aufzustellen.

• Der Anschluss von übermäßig langen Leitungen an die Maschine sollte vermieden werden.

• Einphasige Schweißmaschinen sollten an eine Steckdose angeschlossen werden, die mit einem Erdungsstecker ausgerüstet ist.

• Die Schweißgeräte, die aus dem dreiphasigen Netz versorgt werden, werden ohne Stecker geliefert. Der Stecker muss selbständig beschafft werden. Mit der Montage ist eine dazu qualizierte Person zu beauftragen. ACHTUNG! DAS GERÄT DARF NUR BETRIEBEN WERDEN, WENN DIE ANLAGE ÜBER EINE FUNKTIONSFÄHIGE SICHERUNG VERFÜGT!

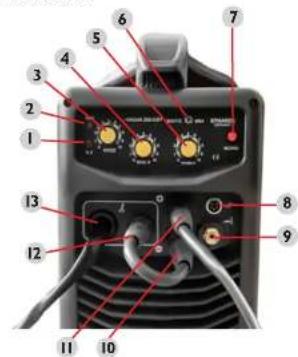

SCHWEIßERANLAGE: S-MIGMA 250.IGBT DE DE Beschreibung des Geräts: Nr. Funktion und Beschreibung

1. STÖRUNGSANZEIGE = Bei folgenden zwei Situationen geht die Lampe an:

a) Wenn die Maschine eine Fehlfunktion hat und nicht betrieben werden kann. b) Wenn das Schweißgerät die standardmäßige Belastungsdauer überschreitet, setzt der Schutzmodus ein und die Maschine stellt ihre Funktion ein. Das heißt, dass das Gerät nun ausläuft um die Temperaturkontrolle wieder her zu stellen, nachdem das Gerät überhitzt wurde. Die Maschine kommt aus diesem Grunde zum Stillstand. Während dieses Vorgangs leuchtet die rote Warnleuchte an der Frontverkleidung auf. In diesem Fall müssen Sie nicht den Stromstecker aus der Steckdose entfernen. Zum Abkühlen der Maschine kann so nämlich die Lüftung weiter arbeiten um die Kühlung voranzutreiben. Wenn das rote Licht nicht mehr leuchtet ist die Temperatur nun zurück auf die normale Betriebstemperatur gesunken und das Gerät kann wieder in Betrieb genommen werden.

2. Kontrollleuchte Stromversorgung. EIN

3 Drehknopf zur Einstellung der Drahtvorschubgeschwindigkeit

4. Drehknopf zur Einstellung der Spannung im MIG-Verfahren

5. Drehknopf zur Einstellung des Stroms im WIG – / MMA-Verfahren

6. WIG/MIG – MMA-Schalter

7. Drahtvorschub-Taste: Nach dem Drücken dieser Taste beginnt die Schweißanlage mit der

Drahtzuführung. Der Draht wird bis zum Loslassen der Taste weiter zugeführt. Er dient der Kontrolle der Zuführungsgeschwindigkeit oder des Drahtzuführungsverfahrens selbst, z.B. nach dem Austausch der Drahtrolle.

8. Anschlussstelle der WIG-Steuerungstaste

9. Strom- und Gaskabelbuchse für WIG-Brenner

10. Leitungsausgang „–”

11. Leitungsausgang „+”

12. Plug zur Polarisationsänderung:

Verbunden mit dem positiven Pol :MIG-Schweißen Verbunden mit dem negativen Pol: FLUX-Schweißen

13. Anschlussstelle MIG

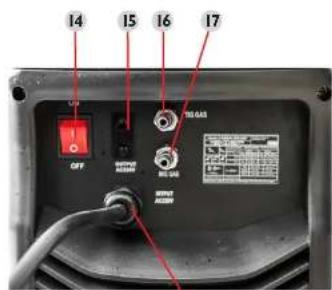

15. Anschlusssteckdose des Erhitzers an CO2 – Gas – 230V~

16. Gasanschluss im WIG-Verfahren

17. Gasanschluss im MIG-Verfahren

18. Stromversorgungsleitung

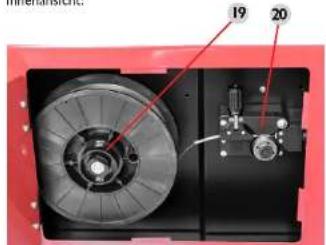

20. Drahtführungsschiene

21. Leitung für die Polarisierungsänderung im MIG/FLUX-Schweißen

Hinteransicht: Innenansicht:

1. Haube lang, hinten

4. Spannbüchse im Gehäuse

5. ANSCHLUSS DER LEITUNGEN

BESCHREIBUNGEN: Reduzieren Sie die Anzahl der gleichzeitig angeschlossenen Kabel auf ein Minimum. Zum Beispiel: entfernen Sie beim MIG-Schweißen alle nicht benötigten Kabel (wie etwa Kabel für das WIG-Schweißen). Andernfalls funktioniert das MIG-Schweißen nicht. Nur so funktioniert das Gerät korrekt und Sie können sicher schweißen. SCHWEISSMODUS MMA

1. MMA-Funktion ist mit dem Schalter (Nr. 6) auszuwählen.

2. Die Masseleitung ist an den mit dem Zeichen „+” (Nr. 11) gekennzeichneten Anschluss richtig anzuschließen.

3. Danach ist die Schweißleitung an den mit dem Zeichen „-” (Nr. 10) gekennzeichneten Anschluss

richtig anzubringen. ACHTUNG! Die Polarisierung der Leitungen kann sich unterscheiden! Alle Informationen bezüglich der Polarisierung sollten in der, durch den Elektrodenhersteller mitgelieferten, Bedienungsanleitung zu nden sein!

4. Nun kann die Netzleitung angeschlossen und die Stromversorgung aktiviert werden. Nach Anschluss

der Masseleitung an den, zu schweißenden, Gegenstand kann mit der Arbeit begonnen werden. SCHWEIßMODUS: WIG Vor dem Schweißen im WIG-Verfahren ist die Gasasche an die Steckdose des hinteren Teils des Geräts, Nr. 16 (TIG GAS; in der Zeichnung), anzuschließen.

1. MIG/WIG mit dem Schalter (Nr. 6) auswählen.

2. Die Massenleitung an den mit dem Zeichen „+” (Nr.11) gekennzeichneten Anschluss richtig anschließen.

3. Verbinden Sie das Gas-/Stromkabel des WIG-Brenners mit dem Stecker (9) und das WIG-

Steuerungskabel mit dem Stecker (8).

4. Jetzt kann die Netzleitung angeschlossen und Stromversorgung aktiviert werden. Nach dem Anschluss

der Masseleitung an den zu schweißenden Gegenstand kann mit der Arbeit begonnen werden. SCHWEIßMODUS: MIG Vor dem MIG-Schweißvorgang sollte die Gasasche an die Anschlussstelle Nr. 17 MIG GAS (Auf der Rückseite des Gerätes) angeschlossen werden. Danach kann die Leitung für die Polarisierungsänderung im MIG/FLUX-Schweißen an das Verbindungsstück „+” Nr.11 (auf der Zeichnung) und an das Verbindungsstück Nr. 12 (ebenfalls auf der Zeichnung) angeschlossen werden.

1. MIG/WIG-Schweißfunktion auf dem Umschalter (Nr. 6) auswählen.

2. Das Massekabel an das Verbindungsstück „-” (Nr. 10) anschließen.

3. Nun kann der richtige Schweißdraht eingelegt, das Netzkabel angeschlossen und die Energieversorgung

aktiviert werden. Nach dem Anschließen des Massekabels an den zu schweißenden Gegenstand kann man mit der Arbeit beginnen. SCHWEIßMODUS: FLUX Vor dem FLUX-Schweißvorgang sollte die Leitung für die Polarisierungsänderung im MIG/FLUX-Schweißen an das Verbindungsstück „-” (Nr. 10) (auf der Zeichnung) und an das Verbindungsstück Nr. 12 (ebenfalls auf der Zeichnung) angeschlossen werden.

1. MIG/WIG-Schweißfunktion auf dem Umschalter (Nr. 6) wählen.

2. Den Massenkabel an das Verbindungsstück „+”(Nr. 11) anschließen.

3. Nun kann der richtige Schweißdraht eingelegt, das Netzkabel angeschlossen und die Energieversorgung

aktiviert werden. Nach dem Anschließen des Massekabels an den zu schweißenden Gegenstand kann man mit der Arbeit beginnen.

6. ENTSORGUNG DER VERPACKUNG

Wir bitten Sie, das Verpackungsmaterial (Pappe, Plastikbänder und Styropor) aufzubewahren, um im Servicefall das Gerät bestmöglich geschützt zurücksenden zu können!

7. TRANSPORT UND LAGERUNG

Beim Transport sollte das Gerät vor Erschütterung und Stürzen geschützt werden. Das Abstellen von Dingen auf das obere Teil des Gerätes sollte vermieden werden. Lagern Sie die Schweißmaschine in einer gut durchlüfteten trockenen Umgebung ohne korrosive Gase.

8. REINIGUNG UND WARTUNG

• Ziehen Sie vor jeder Reinigung und bei Nichtbenutzung des Gerätes, den Netzstecker und lassen Sie das Gerät vollständig abkühlen.

• Verwenden Sie zum Reinigen der Oberäche ausschließlich Mittel ohne ätzende Stoffe.

• Lassen Sie nach jeder Reinigung alle Teile gut trocknen, bevor Sie das Gerät erneut verwenden.

• Bewahren Sie das Gerät an einem trockenen, kühlen, vor Feuchtigkeit und direkter Sonneneinstrahlung geschützten Ort auf.

9. REGELMÄSSIGE PRÜFUNG DES GERÄTES

Prüfen Sie regelmäßig, ob Elemente des Gerätes Beschädigungen aufweisen. Sollte dies der Fall sein, darf das Gerät nicht mehr benutzt werden. Wenden Sie sich umgehend an Ihren Verkäufer um Nachbesserungen vorzunehmen. Was tun im Problemfall? Kontaktieren Sie Ihren Verkäufer und bereiten Sie folgende Angaben vor:

• Rechnungs – und Seriennummer (letztere nden Sie auf dem Typenschild).

• Ggf. ein Foto des defekten Teils.

• Ihr Servicemitarbeiter kann besser einschätzen worin das Problem besteht, wenn Sie es so präzise wie möglich beschreiben.

• Je detaillierter Ihre Angaben sind, umso schneller kann Ihnen geholfen werden! ACHTUNG: Öffnen Sie niemals das Gerät ohne Rücksprache mit dem Kundenservice. Dies kann Ihren Gewährleistungsanspruch beeinträchtigen! DE DE10 11 Rev. 23.05.2022 Rev. 23.05.2022

• Der Anschluss von übermäßig langen Leitungen an die Maschine sollte vermieden werden.

Rev. 23.05.2022 expondo.com Hersteller an Verbraucher Sehr geehrte Damen und Herren, gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. In Deutschland sind Sie gesetzlich [2] verpichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab. Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten. [1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES
