NÁVOD K OBSLUZE SMIGMA 250.IGBT Stamos

SYMBOLE Seznamte se s návodem k obsluze. Elektrická zařízení nesmí být vyhozena do popelnice se směsným domovním odpadem. Zařízení je v souladu s prohlášením o shodě CE. Používejte ochranné oděvy chránící celé tělo. Pozor! Používejte ochranné rukavice. Používejte ochranné brýle. Používejte ochrannou obuv. Pozor! Horký povrch může způsobit popáleniny. Pozor! Nebezpečí požáru nebo výbuchu. Pozor! Škodlivé výpary, nebezpečí otravy. Plyny a výpary mohou být zdraví nebezpečné. Během procesu svařování se uvolňují svářečské plyny a výpary. Vdechování těchto látek může být zdraví nebezpečné. Používejte svářečskou masku se správnou úrovní zatemnění ltru. POZOR! Škodlivé záření elektrického oblouku. Nedotýkejte se čás stroje, které jsou pod napěm. POZOR! Obrázky v tomto návodu k obsluze jsou orientační a v některých detailech se mohou od skutečného vzhledu zařízení lišit. Originálním návodem je německá verze návodu. Ostatní jazykové verze jsou překlady z německého jazyka.

• Dbejte na vlastní bezpečnost a bezpečnost třech osob seznámením se s pokyny pro používání zařízení a jejich dodržováním.

• Uvedení do provozu, používání, obsluha a opravy zařízení by měly provádět pouze kvalikované osoby.

• Nepoužívejte zařízení v rozporu s jeho určením 1.2. PŘÍPRAVA MÍSTA PRO SVAŘOVÁNÍ SVAŘOVÁNÍ MŮŽE ZPŮSOBIT POŽÁR NEBO VÝBUCH

• Dodržujte zdravotní a bezpečnostní předpisy při svařování a vybavte stanoviště vhodným hasicím přístrojem.

• Nesvařujte v místech, kde se mohou vznít hořlavé materiály.

• Nesvařujte v prostředí obsahujícím hořlavé čásce nebo výbušné páry.

• V okruhu 12 m od místa svařování se nesmí nacházet žádné hořlavé materiály, a pokud není možné jejich odstranění, zakryjte hořlavé materiály vhodným nehořlavým krytem.

• Používejte ochranné prostředky chránící před jiskrami a rozžhavenými kovovými čáscemi.

• Je třeba poznamenat, že jiskry nebo horké kovové čásce mohou proniknout skrz trhliny nebo otvory v krytech, ochranách a ochranných zástěnách.

• Svařování nádrží s hořlavými materiály je zakázáno. Nesvařujte také v jejich blízkos.

• Nesvařujte tlakové nádoby, tlaková potrubí a tlakové zásobníky.

• Vždy zajistěte dostatečné větrání.

• Než začněte svařování, najděte si stabilní polohu.

• Při svařování používejte čistý ochranný oděv bez stop oleje , vyrobený z nehořlavého a nevodivého materiálu (kůže, silná bavlna), kožené rukavice, vysoké boty a ochranné kapuce.

• Před zahájením svařování odstraňte všechny hořlavé nebo výbušné předměty, jako jsou: zapalovače na propan butan či zápalky.

• Používejte ochranu obličeje (přilbu nebo kryt) a očí s okulárem se zatemněním přizpůsobeným zraku svářeče a proudu svařování. Bezpečnostní normy navrhují zatemnění 9 (minimálně 8) pro každý proud vyšší než 300 A. Nižší zatemnění clony lze použít, pokud oblouk zakrývá řezaný předmět.

• Vždy používejte atestované ochranné brýle s bočními kryty popř. jiný kryt pod přilbou.

• Používejte kryty na místě svařování, aby byly tře osoby chráněny před oslepujícím světelným zářením a jiskrami.

• Vždy používejte špunty do uší nebo jinou ochranu sluchu, aby se zabránilo vniknu jisker do uší.

• Tře osoby by měly být upozorněny na nebezpečí pohledu na elektrický oblouk. 1.4. OCHRANA PŘED ÚRAZEM ELEKTRICKÝM PROUDEM ÚRAZ ELEKTRICKÝM PROUDEM MŮŽE ZPŮSOBIT SMRT

• Napájecí kabel zasuňte do nejbližší zásuvky a umístěte ho prakcky a bezpečně. Neumísťujte kabel v místnos na nezkontrolovaném podloží, může to vést k úrazu elektrickým proudem nebo k požáru.

• Kontakt s elektricky nabitými prvky může způsobit úraz elektrickým proudem nebo těžké popáleniny.

• Elektrický oblouk a provozní obvod jsou pod napěm, pokud je zapnuto elektrické napájení.

• Vstupní a vnitřní obvod zařízení jsou také pod napěm, pokud je zapnuto elektrické napájení.

• Nedotýkejte se součás, které jsou pod napěm.

• Používejte suché, neděravé, izolované rukavice a ochranný oděv.

• Používejte podlahové izolační podložky nebo jiné izolační materiály, které jsou dostatečně velké, aby zabránily kontaktu těla s předmětem nebo podlahou.

• Nedotýkejte se elektrického oblouku.

• Před údržbou, čištěním nebo výměnou elektrody odpojte napájení

• Ujistěte se, zda je zemnicí kabel uzemněn správně a zda je konektor správně připojen k uzemněné zásuvce. Nesprávné uzemnění způsobuje nebezpečí života nebo zdraví.

• Pravidelně kontrolujte napájecí kabely s ohledem na jejich poškození a chybějící izolaci. Poškozený kabel musí být vyměněn. Opravy izolace ve spěchu mohou mít za následek smrt nebo vážná zranění.

• Vypněte zařízení, když není používáno.

• Kabel nesmí být omotán kolem těla.

• Svařovaný předmět musí být správně uzemněn.

• Používejte pouze vybavení v dobrém technickém stavu.

• Poškozené součás zařízení opravte nebo vyměňte. Při práci ve výškách vždy používejte bezpečnostní pásy.

• Všechny součás vybavení a bezpečnostní prvky by měly být uloženy na jednom místě.

• V okamžiku zapnu akvátoru držte konec pistole a oblouk v dostatečné vzdálenos od těla.

• Zemnicí kabel připojte ke svařovanému prvku nebo co nejblíže tohoto prvku (např. k pracovnímu stolu). PO ODPOJENÍ NAPÁJECÍHO KABELU ZAŘÍZENÍ MŮŽE BÝT STÁLE POD NAPĚTÍM

• Po vypnu zařízení a odpojení napájecího kabelu zkontrolujte napě na vstupním kondenzátoru a ujistěte se, že je hodnota napě rovna nule. V opačném případě se nedotýkejte zařízení.

• Vždy dodržujte odpovídající vzdálenost od výstupu plynu

• Při svařování dejte pozor na výměnu vzduchu, vyvarujte se vdechování plynu.

• Odstraňte z povrchu svařovaných prvků chemické látky (maziva, rozpouštědla), protože pod vlivem teploty se spalují a uvolňují jedovaté výpary.

• Svařování pozinkovaných prvků je povoleno pouze pod podmínkou zajištění venlace s ltrací a přívodu čerstvého vzduchu. Výpary zinku jsou vysoce toxické, příznakem otravy je tzv. zinková horečka.

Název výrobku SVÁŘEČKA Model S-MIGMA 250.IGBT Napě / kmitočet 230V~ / 50 Hz Jmenovitý vstupní proud [A] 33 (MMA)

Napě chodu naprázdno [V] 62 (MMA / TIG / MIG) Svařovací proud MMA [A] 15-250 Svařovací proud TIG [A] 15-250 Svařovací proud MIG[A] 50-250 Svařovací proud v pracovním cyklu 60% [A] 250 (MMA/TIG/MIG) Svařovací proud v pracovním cyklu 100% [A] 193 (MMA/TIG/MIG)

• Používejte zařízení v souladu s určením, při dodržení předpisů BOZP a omezení vyplývajících z údajů uvedených a typovém štku (stupeň IP, provozní cyklus, napájecí napě atd.).

• Neotvírejte stroj, otevření způsobí ztrátu záruky, kromě toho mohou výbušné nezakryté čás poškodit tělo.

• Výrobce nenese odpovědnost za technické změny na zařízení nebo materiální škody vzniklé v důsledku zavedení těchto změn.

• Pokud zařízení nepracuje správně, obraťte se na servisní centrum.

• Nezakrývejte větrací mezery – umístěte svářečku ve vzdálenos 30 cm od jiných předmětů.

• Nedržte svářečku pod paží nebo v blízkos těla.

• Neinstalujte stroj v silně zaprášených místnostech s agresivním prostředím a v blízkos zařízení emitujících silné elektromagnecké pole.

3.2 SKLADOVÁNÍ ZAŘÍZENÍ

• Chraňte stroj před vodou a vlhkos.

• Neumísťujte svářečku na ohřívané povrchy.

• Skladujte zařízení na suchém a čistém místě.

3.3 PŘIPOJENÍ ZAŘÍZENÍ

3.3.1 Připojení proudu

• Připojení zařízení by měla provést kvalikovaná osoba. Kromě toho by měla osoba s potřebnými kvalikacemi zkontrolovat, zda je uzemnění a elektrická instalace, včetně ochranného systému, v souladu s bezpečnostními předpisy a zda pracují správně.

• Umístěte zařízení v blízkos místa provozu.

• Nepoužívejte dlouhé kabely pro připojení stroje.

• Jednofázové svářečky by měly být připojeny do zásuvky se zemnicím kolíkem.

• Svářečky napájené z 3 fázové sítě jsou dodávány bez zástrčky, zástrčku musíte koupit sami a montáž svěřte kvalikované osobě UPOZORNĚNÍ! ZAŘÍZENÍ MŮŽETE POUŽÍVAT POUZE TEHDY, POKUD JE PŘIPOJENO K INSTALACI

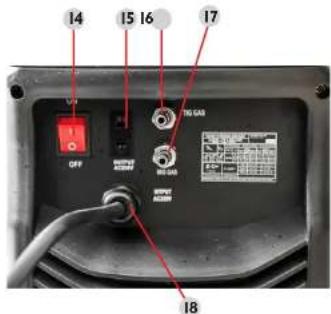

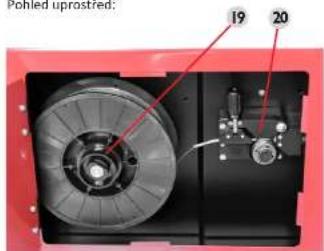

Popis zařízení: Pohled zezadu: Pohled uprostřed:

1. Krytka dlouhá, zadní

4. Upínací objímka v pláš

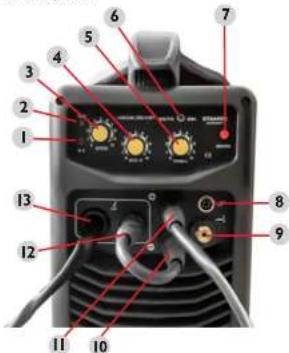

1. PŘETÍŽENÍ / PORUCHA = kontrolka se rozsví v případě vzniku dvou situací:

a) stroj má poruchu a nesmí se dále používat. b) svářečka překročila standardní dobu přežení, přechází do bezpečnostního režimu a pak se vypne. Znamená to, že zařízení v rámci kontroly teploty a přehřá přechází do klidového režimu. Během tohoto procesu se rozsví výstražná kontrolka na předním panelu. V této situaci není nutné vytáhnout zástrčku napájení ze zásuvky. Za účelem ochlazení zařízení může venlátor pracovat dál. Pokud červená kontrolka nesví, znamená to, že zařízení vychladlo na provozní teplotu a může se opět používat.

2. Kontrolka indikující zapnuté napájení.

3 Ovládací kolečko pro nastavení rychlos vysunování drátu.

4. Volič regulace napě metodou MIG

5. Volič regulace proudu při metodě TIG / MMA

6. Přepínač TIG/MIG – MMA

7. Tlačítko vysunování drátu – po ssknu tohoto tlačítka svářečka začíná podávat drát. Podávání

drátu bude trvat do okamžiku uvolnění tlačítka. Slouží ke kontrole rychlos podávání nebo k podání drátu např. po výměně cívky.

8. Zdířka přípojky ovládacího tlačítka TIG

9. Zásuvka pro proudový a plynový kabel TIG hořáku

10. Výstup vodiče „–”

11. Výstup vodiče „+”

12. „Zdířka kabelu pro změnu polarity:

Připojený ke kladnému pólu – svařování MIG Připojený ke zápornému pólu – svařování FLUX”

13. Zdířka přípojky MIG

15. Zdířka připojení ohřívače k plynu CO2 – 230V~.

16. Přípojka plynu při metodě svařování TIG

17. Přípojka plynu při metodě svařování MIG

21. „Kabel pro změnu polarity svařování MIG/FLUX”

3. Svařovací hořák MIG

POPIS ZAPOJENÍ VODIČŮ: Omezte počet současně připojených kabelů ke svářečce na minimum. Například při svařování metodou MIG nesmí být ke stroji připojen žádný jiný svařovací kabel (např. TIG), protože funkce MIG nebude fungovat. Tím zajiste správné fungování zařízení a bezpečnost uživatele. SVAŘOVACÍ REŽIM MMA.

1. Na přepínači (6) zvolte funkci svařování MMA.

2. Zemnicí vodič připojte ke zdířce označené symbolem „+” (11).

3. Pak zapojte svařovací kabel do zdířky označené symbolem „-” (10). UPOZORNĚNÍ! Polarita kabelů se

může lišit! Všechny informace o polaritě musí být uvedeny na obalu dodaném výrobcem elektrod!

4. V tomto okamžiku můžete zapojit síťový kabel a zapnout napájení, po připojení zemnicího vodiče ke

svařovanému předmětu můžete zahájit práci. SVAŘOVACÍ REŽIM TIG. Před zahájením svařování metodou TIG je nutné připojit láhev s plynem k přípojce v zadní čás zařízení označené na obrázku číslem 16 (TIG GAS)

1. Na přepínači (6) zvolte funkci svařování MIG/TIG.

2. Zemnicí vodič připojte ke zdířce označené symbolem „+” (11).

3. 3Připojte kabel proudu a plynu TIG hořáku ke konektoru (9) a ovládací TIG kabel ke konektoru (8).

4. V tomto okamžiku můžete zapojit síťový kabel a zapnout napájení, po připojení zemnicího vodiče ke

svařovanému předmětu můžete zahájit práci.

Před zahájením svařování metodou MIG je nutné připojit láhev s plynem k přípojce v zadní čás zařízení označené na obrázku číslem 17 (MIG GAS). Pak je nutné zapojit kabel pro změnu polarity svařování MIG/ FLUX do zdířky označené symbolem „+” (11) a do zdířky označené na obrázku číslem 12.

1. Na přepínači (6) zvolte funkci svařování MIG/TIG.

2. Zemnicí vodič připojte ke zdířce označené symbolem „-” (10).

3. Pak nasaďte vhodný svařovací drát, připojte síťový kabel a zapněte napájení, po připojení zemnicího

vodiče ke svařovanému předmětu můžete zahájit práci.

REŽIM SVAŘOVÁNÍ FLUX

Před zahájením svařování metodou FLUX je nutné připojit kabel pro změnu polarity svařování MIG/FLUX do zdířky označené symbolem „-”(10) a do zdířky označené na obrázku číslem 12.

1. Na přepínači (6) zvolte funkci svařování MIG/TIG.

2. Zemnicí vodič připojte ke zdířce označené symbolem „+” (11).

3. Pak nasaďte vhodný svařovací drát, připojte síťový kabel a zapněte napájení, po připojení zemnicího

vodiče ke svařovanému předmětu můžete zahájit práci. CZ30 31 Rev. 23.05.2022 Rev. 23.05.2022

Uschovejte prvky obalu (kartony, plastové pásky a polystyren), aby v případě potřeby dát zařízení do servisu bylo zařízení dobře chráněno během přepravy!

7. TRANSPORT A SKLADOVÁNÍ

Během přepravy chraňte přístroj před otřesy a pádem, neumísťujte přístroj „vzhůru nohama”. Přístroj skladujte v dobře větrané místnos, kde je suchý vzduch a nejsou žádné korozivní plyny.

8. STANDARDNÍ ČIŠTĚNÍ

• Před každým čištěním a v případě, že není přístroj používán, vytáhněte síťovou zástrčku a nechte přístroj vychladnout.

• K čištění používejte pouze přípravky, které neobsahují žíravé látky.

• Po každém čištění důkladně osušte veškeré součás před m, než budete přístroj opět používat.

• Přístroj skladujte na suchém a chladném místě, chráněném před vlhkos a přímým slunečním zářením

9. PRAVIDELNÁ KONTROLA ZAŘÍZENÍ

Pravidelně kontrolujte, zda nejsou součás zařízení poškozeny. Pokud jsou součás poškozeny, obraťte se na prodejce a požádejte o jejich opravu. Co dělat, když se objeví nějaký problém? Obraťte se na prodejce a poskytněte následující informace:

• Císlo faktury a sériové číslo (sériové číslo je uvedeno na typovém štku).

• Případně foto vadného dílu.
